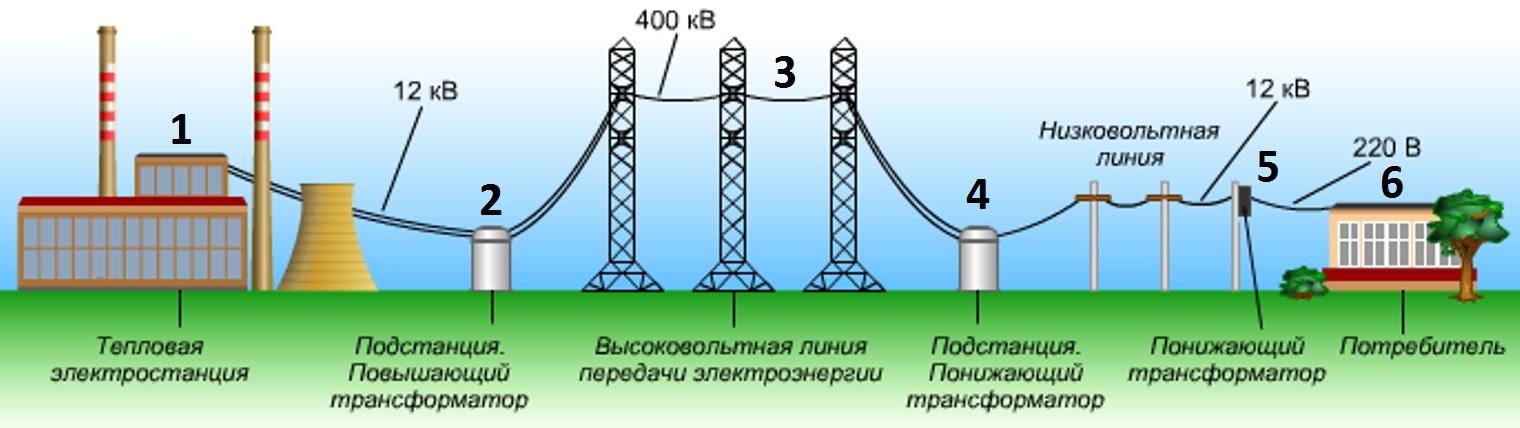

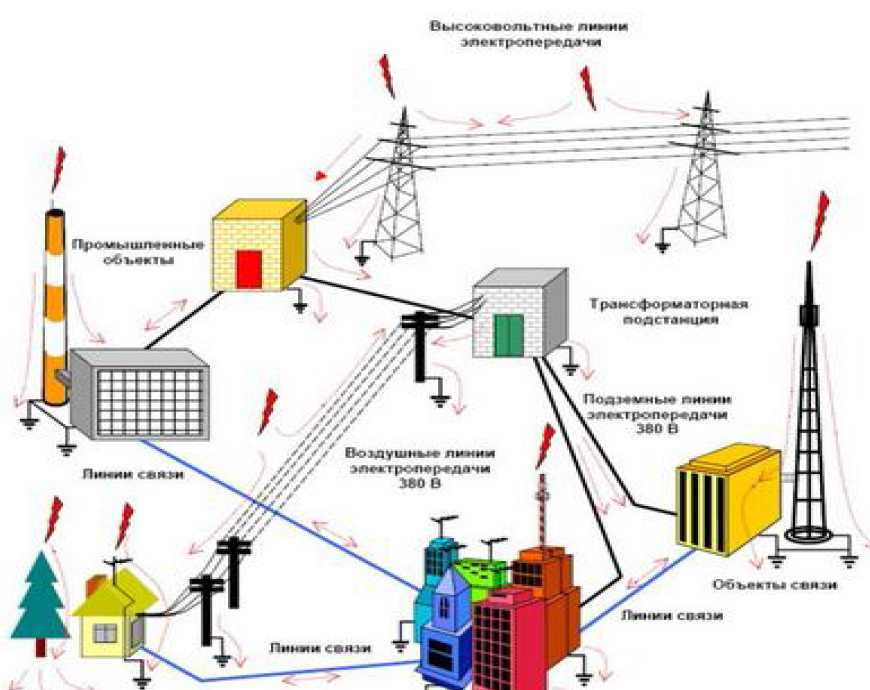

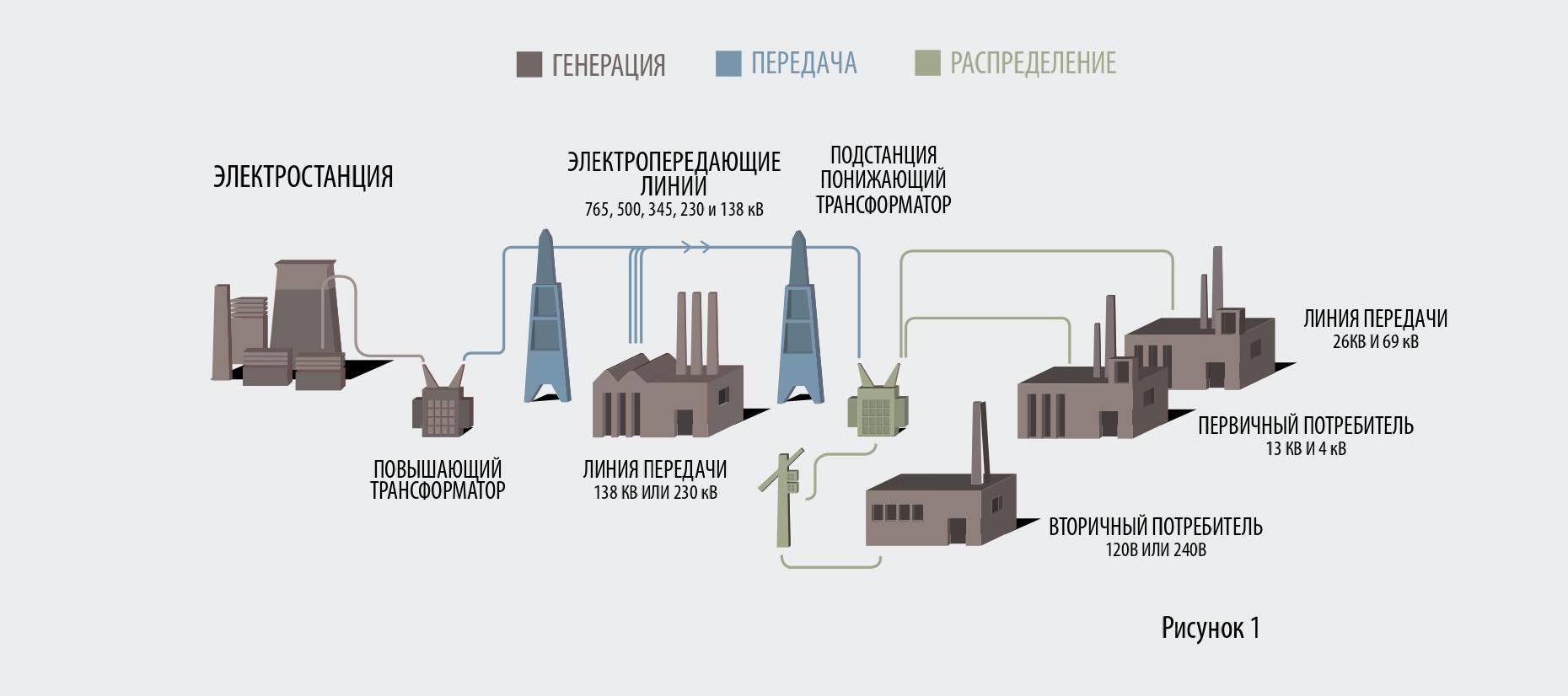

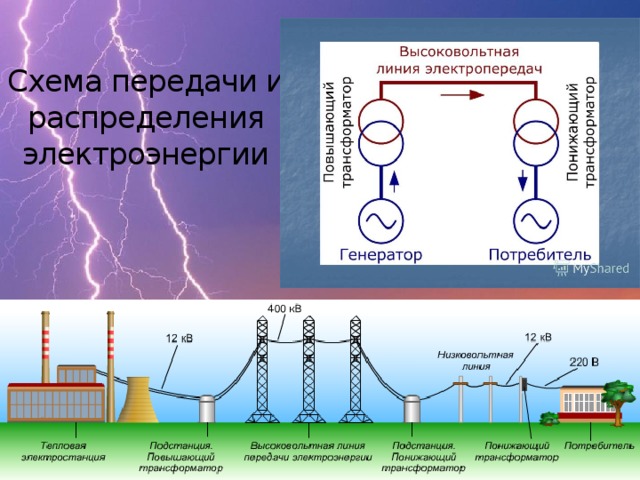

Распределение электроэнергии

Действующие значения силы тока и напряжения

Пусть источник тока создает переменное гармоническое напряжение

\(u=U_{m} \cdot \sin \omega \cdot t.\;\;\;(1)\)

Согласно закону Ома, сила тока в участке цепи, содержащей только резистор сопротивлением R, подключенный к этому источнику, изменяется со временем также по синусоидальному закону:

\(i = \dfrac{u}{R} =\dfrac{U_{m} }{R} \cdot \sin \omega \cdot t = I_{m} \cdot \sin \omega \cdot t,\;\;\; (2)\)

где \(I_m = \dfrac{U_{m}}{R}.\) Как видим, сила тока в такой цепи также меняется с течением времени по синусоидальному закону. Величины U_m, I_m называются амплитудными значениями напряжения и силы тока. Зависящие от времени значения напряжения u и силы тока i называют мгновенными.

Кроме этих величин используются еще одна характеристика переменного тока: действующие (эффективные) значения силы тока и напряжения.

Действующим (эффективным) значением силы переменного тока называется сила такого постоянного тока, который, проходя по цепи, выделяет в единицу времени такое же количество теплоты, что и данный переменный ток.

Обозначается буквой I.

Действующим (эффективным) значением напряжения переменного тока называется напряжение такого постоянного тока, который, проходя по цепи, выделяет в единицу времени такое же количество теплоты, что и данный переменный ток.

Обозначается буквой U.

Действующие (I, U) и амплитудные (I_m, U_m) значения связаны между собой следующими соотношениями:

\(I = \dfrac{I_{m} }{\sqrt{2}}, \; \; \; U =\dfrac{U_{m} }{\sqrt{2}}.\)

Таким образом, выражения для расчета мощности, потребляемой в цепях постоянного тока, остаются справедливыми и для переменного тока, если использовать в них действующие значения силы тока и напряжения:

\(P = U\cdot I = I^{2} \cdot R = \dfrac{U^{2}}{R}.\)

Необходимо отметить, что закон Ома для цепи переменного тока, содержащей только резистор сопротивлением R, выполняется как для амплитудных и действующих, так и для мгновенных значений напряжения и силы тока, вследствие того, что их колебания совпадают по фазе.

\(I=\dfrac{U}{R}.\;\;\;(3)\)

*Вывод формулы

Зная мгновенные значения u и i, можно вычислить мгновенную мощность

\(p = u \cdot i,\)

которая, в отличие от цепей постоянного тока, изменяется с течением времени. С учетом уравнений (1) и (2) перепишем выражение для мгновенной мощности на резисторе в виде

\(p=U_{m} \cdot I_{m} \cdot \sin ^{2} \omega \cdot t=U_{m} \cdot I_{m} \cdot \dfrac{1-\cos 2\omega \cdot t}{2} =\dfrac{U_{m} \cdot I_{m} }{2} -\dfrac{U_{m} \cdot I_{m} }{2} \cdot \cos 2\omega \cdot t.\)

Первое слагаемое не зависит от времени. Второе слагаемое P₂ — функция косинуса удвоенного угла и ее среднее значение за период колебаний равно нулю (рис. 2, найдите сумму площади выделенных фигур с учетом знаков).

Рис. 2

Поэтому среднее значение мощности переменного электрического тока за период будет равно

\(\left\langle P \right\rangle =\dfrac{U_{m} \cdot I_{m} }{2}.\)

Тогда с учетом закона Ома \(\left(I_{m} =\dfrac{U_{m}}{R} \right)\) получаем:

\(\left\langle P \right\rangle = \dfrac{I_{m}^{2} }{2} \cdot R=\dfrac{U_{m}^{2} }{2R}. (4)\)

По определению действующих значений необходимо сравнивать мощности (количество теплоты в единицу времени) переменного и постоянного тока. Запишем уравнения для расчета мощности постоянного тока

\(P=I^{2} \cdot R=\dfrac{U^{2} }{R}\)

и сравним с уравнениями (4}:

\(\dfrac{I_{m}^{2}}{2} \cdot R = I^{2} \cdot R, \;\;\; I=\dfrac{I_{m}}{\sqrt{2}},\)

\(\dfrac{U_{m}^{2}}{2R} = \dfrac{U^{2}}{R}, \;\;\; U=\dfrac{U_{m}}{\sqrt{2}}.\)

Влияние частоты напряжения на работу электрических устройств

Частота напряжения может оказывать влияние на работу электрических устройств, особенно на их электромеханические компоненты, такие как двигатели, трансформаторы, генераторы и другие.

1. Двигатели: Частота напряжения определяет скорость вращения двигателя. При изменении частоты напряжения изменится и скорость вращения двигателя. Если частота напряжения сильно отличается от номинальной частоты двигателя, то это может привести к проблемам с его работой, например, к ухудшению качества работы, уменьшению мощности или даже к его поломке.
2. Трансформаторы: Частота напряжения оказывает влияние на работу трансформаторов, поскольку они работают на основе электромагнитной индукции. Если частота напряжения отличается от номинальной, то это может привести к изменению коэффициента трансформации и ухудшению качества передачи электрической энергии.
3. Генераторы: Частота напряжения определяет скорость вращения генератора. Если частота напряжения сильно отличается от номинальной, то это может привести к ухудшению качества генерируемого напряжения и даже к его поломке.
4. Электронные устройства: Некоторые электронные устройства могут быть чувствительны к изменению частоты напряжения. Например, источники бесперебойного питания, которые используются для обеспечения непрерывного питания электронных устройств, могут работать только с определенными частотами напряжения.

Таким образом, выбор правильной частоты напряжения является важным аспектом для правильной работы электрических систем и устройств. При проектировании и эксплуатации электрических систем необходимо учитывать требования к частоте напряжения, чтобы обеспечить эффективную и надежную работу всех компонентов системы.

Нормы напряжения в электрической сети

На бывшем советском пространстве был принят стандарт напряжения бытовой электрической сети, равный 220 В. В 1992 году в России было принято решение о переводе электросетей на общеевропейские стандарты. Согласно этим стандартам, напряжение бытовой сети должно соответствовать величине 230 В с частотой 50 Гц. Изначально завершить переход на эти нормы планировалось к 2003 году.

Действующий российский ГОСТ 29322-2014 как раз и предусматривает использование напряжения 230 В. Но по факту во многих сетях по-прежнему остались 220 В, и ничего страшного в этом нет — такое значение находится в пределах допусков (о них чуть позже).

В европейских, азиатских странах, части африканских государств и Австралии приняты стандарты напряжения 220-230 В, реже встречается норма 240 В (в Афганистане, Кувейте, Нигерии и др.). Поэтому техника, которая поставляется в эти страны, рассчитана на работу именно с этими величинами.

В странах Северной и Южной Америки, а также ряде островных государств приняты нормативы напряжения 110 В, 115 В, 120 В и 127 В, в Японии в бытовых розетках напряжение соответствует уровню 100 В.

В постсоветском пространстве, в том числе РФ, Беларуси, Украине, Армении и прибалтийских странах официально действует стандарт 230 В, остальных бывших союзных республиках — 220 В.

Физические различия

Напряжение 380В и 400В имеет некоторые физические различия, которые могут повлиять на выбор и использование электрооборудования.

Одним из основных различий является напряжение. Напряжение 380В является стандартным для трехфазной системы электроснабжения, в то время как напряжение 400В является стандартным для однофазных систем. Это означает, что электрооборудование, предназначенное для использования с одной системой, может несовместимо с другой.

Кроме того, различия могут возникнуть в частоте переменного тока. Частота 380В обычно составляет 50 герц, в то время как частота 400В может составлять 50 или 60 герц. Это может повлиять на выбор и работу электрооборудования, особенно если оно имеет зависимость от частоты переменного тока.

Также следует отметить, что напряжение 380В и 400В могут использоваться в разных странах или регионах в соответствии с их сетевой инфраструктурой. Различия в напряжении и частоте могут быть вызваны различными стандартами и требованиями.

В целом, при выборе и использовании электрооборудования, важно учитывать физические различия между напряжением 380В и 400В, чтобы обеспечить безопасность и эффективность работ

Полные нормы напряжение в электросети: ГОСТ

Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

• Изменилось рабочее напряжение на кабеле электросети;
• Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
• Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
• Частота подачи напряжения – 50 Гц.

Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

Нормативные требования

Нормативные требования для электросетей и электрооборудования на предприятиях определяются ГОСТ 21605-76 «Номинальные характеристики электрической энергии переменного тока. Технические условия на вход в систему электроснабжения промышленного предприятия».

Согласно этому стандарту, для системы электроснабжения промышленного предприятия допустимые значения напряжения составляют 380В ± 5%. Это означает, что напряжение в сети может колебаться в пределах от 361В до 399В.

Для системы электроснабжения, где используется напряжение 400В, допустимые значения напряжения составляют 400В ± 10%. Это означает, что напряжение в сети может колебаться в пределах от 360В до 440В.

Нарушение нормативных требований по напряжению может привести к сбоям в работе оборудования, снижению его надежности и сокращению срока эксплуатации.

При проектировании и монтаже электросети необходимо учитывать указанные нормативные требования и обеспечивать стабильное напряжение в пределах указанного диапазона

Также важно регулярно осуществлять проверку и обслуживание оборудования, чтобы своевременно выявлять и устранять возможные несоответствия напряжения требованиям стандарта

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

1. Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
2. Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
3. Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
4. Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Сноски

1) Существует ряд схем, например, делители напряжения, параметрические и компенсационные стабилизаторы, позволяющих изменить величину постоянного напряжения без дополнительных преобразований. Однако эти схемы принципиально не могут увеличить напряжение. Кроме того, их КПД напрямую зависит от соотношения входного и выходного напряжения и может оказаться недопустимо малым.

2) Математическая конструкция «dΦ/dt» означает «первая производная магнитного потока Φ по времени t». Она показывает, на какую величину (dΦ) изменился магнитный поток Φ за время (dt), при условии, что интервал наблюдения стремится к нулю (dt → 0). Если магнитный поток за время dt не изменился (dΦ = 0), то и первая производная будет равна нулю.

3) На самом деле, магнитные процессы в трансформаторе намного сложнее. В частности, магнитный поток Φ не может резко измениться. Поэтому сразу после подключения обмотки трансформатора к источнику постоянного напряжения магнитный поток будет нарастать в течение некоторого времени, что приведет к появлению ЭДС, однако рано или поздно она исчезнет.

4) Мерцание света при освещении вращающихся объектов может привести к стробоскопическому эффекту – когда кажется, что объект неподвижен, в то время как он вращается с большой скоростью. Это явление может быть как полезным (используется, например, в электропроигрывателях для установки скорости вращения диска), так и опасным для жизни (например, при освещении рабочих мест станков).

5) Это справедливо для мощностей больше 1 кВт. При меньших мощностях дешевле использовать однофазные системы.

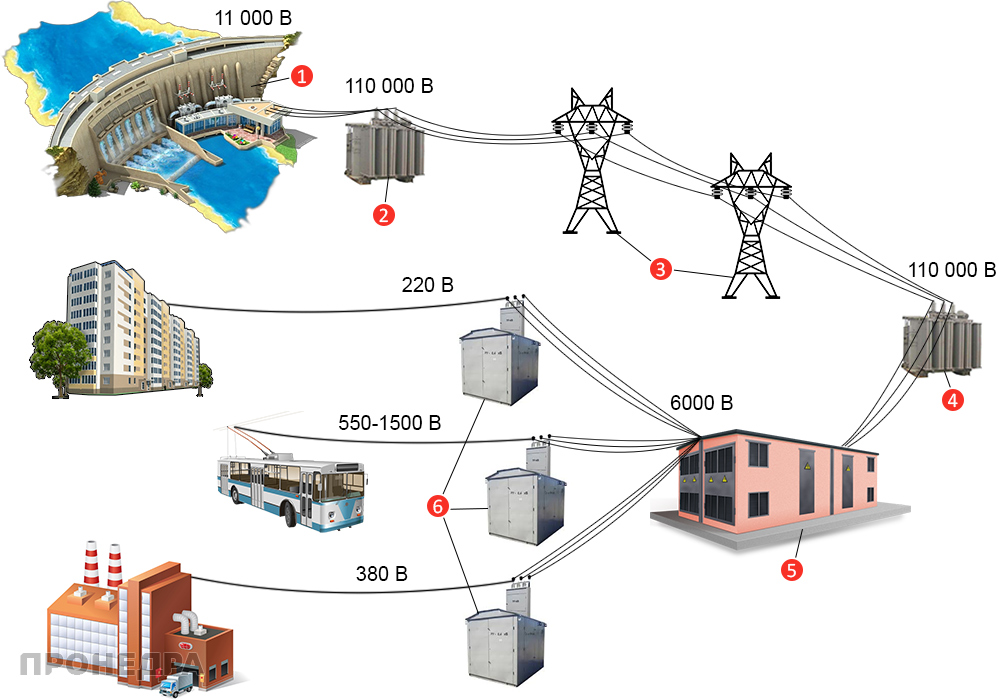

Подбор номинального напряжения сети

Основной задачей для проектирования сетей является принятие экономически резонных решений, по обеспечению потребителей электроснабжением при min затратах. При этом необходимо стремиться к безубыточности электроснабжения и качеству электрической энергии.

От уровня Uном существенно зависят утраты мощности в сети. Получается, что между степенью номинального напряжения и нормами режима работы сети прослеживается тесная взаимосвязь.

Чтобы определить подходящий уровень номинального напряжения специалисты используют несколько методов. Наиболее точные способы: эмпирические калькуляции, вычисления по схемам и графикам, а также исходя из наработок в проектировании электросетей.

В населенных пунктах действующие сети обладают уровнем напряжения 380/220 Вольт. Производственные сети обладают Uном 380 и 660 V.

Среднеуровневые сети напряжения в городских застройках и на предприятиях используют на уровне 10 kW, имеются сети и с уровнем напряжения шесть кВ. Электрическое снабжение городов и индустриальных точек выполняют на номинальном напряжении уровня 35-220 кВ иногда и выше.

Питающие сети применяют уровень номинального напряжения 35-330 киловатт. Основные сети энергетических систем такие, как совокупности электростанций, а также линии дальних электропередач выполняют на напряжении 330-750 киловатт.

Преимущества и недостатки 400-вольтного напряжения

Существует несколько преимуществ и недостатков, связанных с использованием 400-вольтного напряжения. Рассмотрим их подробнее:

Преимущества:

1. Высокая эффективность: Более высокое напряжение позволяет передавать большую мощность с меньшими потерями по сравнению с низковольтными сетями. Это положительно сказывается на энергетической эффективности и экономии ресурсов.
2. Уменьшение сечения проводов: Благодаря высокому напряжению, требуемое сечение проводов в 400-вольтной системе будет меньше по сравнению с низковольтными системами. Это упрощает монтаж и снижает затраты на проводку.
3. Дальность передачи: Высокое напряжение позволяет передавать электричество на большие расстояния без значительных потерь энергии. Это особенно полезно для передачи энергии на удаленные объекты или города.

Недостатки:

Безопасность: 400 вольт являются значительно более опасным напряжением, чем низковольтные сети, поэтому необходимо соблюдать дополнительные меры предосторожности при работе с высоким напряжением.
Дорогостоящая инфраструктура: Создание, модернизация и обслуживание высоковольтных сетей требуют значительных инвестиций. Это может быть недоступно для некоторых регионов или стран с ограниченными финансовыми ресурсами.
Соответствие стандартам: При использовании 400-вольтных систем необходимо соблюдать строгие стандарты и нормы безопасности, чтобы избежать аварий и несчастных случаев.. В целом, 400-вольтное напряжение может быть целесообразным для использования в условиях, где необходимо передавать большие объемы электроэнергии на большие расстояния

Однако, выбор напряжения зависит от множества факторов, таких как расстояние передачи, стоимость инфраструктуры и требования безопасности

В целом, 400-вольтное напряжение может быть целесообразным для использования в условиях, где необходимо передавать большие объемы электроэнергии на большие расстояния. Однако, выбор напряжения зависит от множества факторов, таких как расстояние передачи, стоимость инфраструктуры и требования безопасности.

Что такое электрический ток

В школе на уроках физики ученикам рассказывают, что электрический ток — это направленное движение заряженных частиц. В металлах, из которых изготавливаются провода, носителями заряда являются электроны.

На электростанциях электроэнергия вырабатывается при помощи генераторов при вращении вала электромашины. Он приводится в движение разными способами, которых получает название электростанция:

1. нагретый пар — тепловая;
2. вода нагревается ядерным реактором — атомная;
3. падающая или текущая вода — гидроэлектростанция;
4. ветер — ветроэлектростанция.

На валу генератора находится электромагнит, а в статоре обмотки, при вращении ротора магнит вращается вместе с ним. При этом магнитное поле, пересекающее катушки, меняется по своему направлению и величине за счёт чего в них наводится электрическое напряжение, также меняющееся по величине от 0 до 100% и от прямой полярности к обратной.

Частота этих изменений в электросетях России, других стран СНГ и Евросоюза составляет 50 раз в секунду или 50Гц. Напряжение на выходных клеммах генератора может быть различным, но по пути к потребителю оно проходит через трансформаторы и в бытовых розетках составляет 220В.

Постоянное напряжение является неизменным по величине и полярности. Первоначально производилось медно-цинковыми батареями, позже к ним добавились генераторы постоянного тока, в которых напряжение вырабатывается при вращении вала с обмотками в магнитном поле. В наше время вырабатывается в основном аккумуляторами, батарейками и солнечными электростанциями.

Интересно! В автомобилях используются генераторы переменного тока со встроенными выпрямителями. Выходное напряжение этого устройства регулируется током в обмотке ротора.

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1. ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»);
2. ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии;
3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П). За принятие стандарта проголосовали:


   Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
   Армения	AM	Минэкономики Республики Армения
   Беларусь	BY	Госстандарт Республики Беларусь
   Казахстан	KZ	Госстандарт Республики Казахстан
   Киргизия	KG	Кыргызстандарт
   Молдова	MD	Молдова-Стандарт
   Россия	RU	Росстандарт
   Украина	UA	Госпотребстандарт Украины

4. Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2014 г. N 1745-ст межгосударственный стандарт ГОСТ 29322-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.;
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60038:2009 IEC standard voltages (Напряжения стандартные). При этом дополнительные и измененные положения, учитывающие потребности национальной экономики указанных выше государств, выделены в тексте курсивом, а также вертикальной линией, расположенной на полях этого текста. Международный стандарт разработан Международной электротехнической комиссией (IEC).
6. ВЗАМЕН ГОСТ 29322-92 Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Основные понятия и определения

400 Вольт переменного тока (В) — это стандартное значение напряжения, применяемое в электроэнергетике для передачи электрической энергии из электростанций к конечным потребителям.

Переменный ток — это вид электрического тока, который меняется со временем величиной и направлением. В отличие от постоянного тока, переменный ток характеризуется переменной амплитудой и частотой.

Напряжение — это разность электрического потенциала между двумя точками, которая вызывает движение электрического заряда в проводнике или потребителе электрической энергии.

Частота (Гц) — это количество полных колебаний переменного тока, происходящих за одну секунду. В случае 400 Вольт переменного тока, частота обычно составляет 50 Гц в странах Европы и 60 Гц в Северной Америке.

Фаза — это разделение переменного тока на временные интервалы. В системе переменного тока с напряжением 400 Вольт обычно применяется трёхфазная система, где три провода фаз разделены во времени, создавая последовательность фаз.

Фазный провод — это провод в трёхфазной системе, который носит название фазы и используется для передачи электрической энергии от источника к потребителю.

Рабочий провод — это провод в трёхфазной системе, который несёт название нулевой фазы и используется для подключения нейтрали.

Трёхфазная система — это система электроснабжения, в которой три фазы совмещаются и работают синхронно для создания более эффективной передачи электрической энергии.

Трансформатор — это устройство, которое используется для изменения напряжения переменного тока. В случае 400 Вольт переменного тока, трансформатор может быть использован для повышения или понижения напряжения до нужного значения.

Заземление — это процесс подключения электрической системы к земле для предотвращения опасного накопления статического заряда и обеспечения безопасности.

Защитный автомат — это устройство, которое отключает электрическую цепь в случае перегрузки или короткого замыкания, чтобы предотвратить повреждение оборудования и предохранить от пожара.

Домовая электрическая сеть — это электрическая система, установленная в жилом здании, которая обеспечивает электрическую энергию для основных потребителей, таких как освещение, бытовые приборы и розетки для подключения электронной техники.

Распределительный щиток — это устройство, установленное в доме или здании, которое содержит автоматические предохранители или плавкие вставки для защиты электрических цепей и обеспечения безопасности электрической системы.

Что такое 220 Вольт, 380 Вольт или современные значения 230V и 400V

Согласно современным стандартам напряжение в бытовых электросетях должно соответствовать 230 Вольтам. 400 Вольт – стандартное напряжение для промышленных электросетей. В СССР напряжение в электросетях соответствовало 220 и 380 Вольтам. До сих пор такие надписи можно встретить на розетках и оборудовании.

Для того что бы понять, что такое 380В (400В), сначала нужно разобраться что такое 220В (230В).От электростанции до жилого района ток подается по электролиниям под крайне высоким напряжением. В сам дом электроэнергия приходит уже от трансформаторной подстанции, которая преобразует высоковольтное напряжение сети понижая его до тех самых 400В.Вообще изначально промышленная сеть, в большинстве случаев, является трёхфазной (400В) и к многоквартирному или частному дому (группе домов) проведена именно трёхфазная сеть, которая в дальнейшем может расходиться на три однофазные (в большинстве случаев так и происходит). Итого мы имеем два варианта организации электропроводки. Мы можем провести до конечного потребителя одну фазу, напряжение 230В или все 3 фазы, напряжение 400В. Так в чем же разница?

Трехфазная проводка состоит из 4-х или 5-ти проводов – 3 фазы, ноль и земля (при наличии), однофазная проводка состоит из 2х или 3х проводов – одной фазы, нуля и земли (при наличии). Напряжение 400В действует в 3-х фазной сети между любыми двумя (из трёх) фазами. Напряжение же в 230В действует между одной из трёх фаз и нулём.Грубо говоря, если мы получаем ток сразу по трём проводам, то это 380В (400В), если получаем ток через один провод, то это 220В (230В), не учитывая ноль и землю, естественно.Итого: в обоих видах проводки присутствует нулевой провод (нейтраль), по отношению к нолю на всех трёх фазах напряжение 220В(230В), а по отношению этих фаз друг к другу напряжение 380В(400В). Происходит это по причине того, что каждая из трёх фаз немного смещена относительно друг друга, на 120 градусов, если быть точнее. Но это отдельная тема.Конечно, в большинстве случаев берут три фазы и делят их между несколькими потребителями. Выходит, что каждый из этих потребителей использует одну фазу, 230В. 400В используют по большей части в промышленных целях, где требуются более высокие мощности либо имеется специальное оборудование способное питаться от трех фаз.

Также для потребления 3-х фаз одновременно недостаточно обычной розетки, в любом случае требуются специальные силовые разъемы рассчитанные выдерживать необходимую мощность и имеющие необходимое количество контактов на вилке. Силовые разъемы различаются по напряжению, количеству фаз и силе тока. Например: 16Ампер, 32Ампера, 63Ампара, 125Ампер, которые способны выдерживать необходимую силу тока.Примеры использования трёхфазной проводки в бытовых целях присутствуют, зачастую в частных домах, где требуется большее количество энергоемкости и имеется большое количество различного электрооборудования.

Электромобили же способны принимать ток по одной фазе или по трем фазам. Это зависит от типа встроенного инвертора (бортовое зарядное устройство). Электрический транспорт в ЕС в большинстве комплектуется трехфазными разъемы. Часть автомобилей принимают все три фазы а часть только одну из трех. Гибридные электромобили также обычно однофазные. Автомобили с американского рынка также являются однофазными так как бытовые и промышленные электросети – однофазные (бытовое напряжение – 120V, промышленное – 240V).Если Вам доступны три фазы а электромобиль однофазный, вы сможете заряжаться только по одной фазе. Для этого можно взять одну фазу из трех либо разделить фазы на зарядку одновременно трех электромобилей. Трехфазные линии часто заканчиваются промышленными разъемами. Их Вы можете использовать в качестве розетки для портативной зарядной станции. Это позволяет заряжаться одной такой станцией в разных местах. Для стационарного подключения стоит использовать распределительные коробки и соединение через клемные колодки согласно схемы электрического подключения, указанной в инструкции.

Подводя итоги

Как видите, напряжение 220 В является пережитком старой системы, которые все еще допускается в ваших розетках в качестве частного варианта, как производной от номинала 230 В. Но что касается разброса от минимума до максимума, то здесь следует быть особенно осторожным. Все дело в том, что большинство производителей выпускают бытовое оборудование на определенные пределы напряжения, к примеру от 200 до 240 В, поэтому в случае повышения разности потенциалов на отметку 250 В, являющуюся допустимой, прибор может попросту выйти со строя.

Если у вас в квартире наблюдается подобная ситуация, можете сделать простую процедуру:

проверьте норму на интересующем вас приборе;

Рис. 2: проверьте норму напряжения

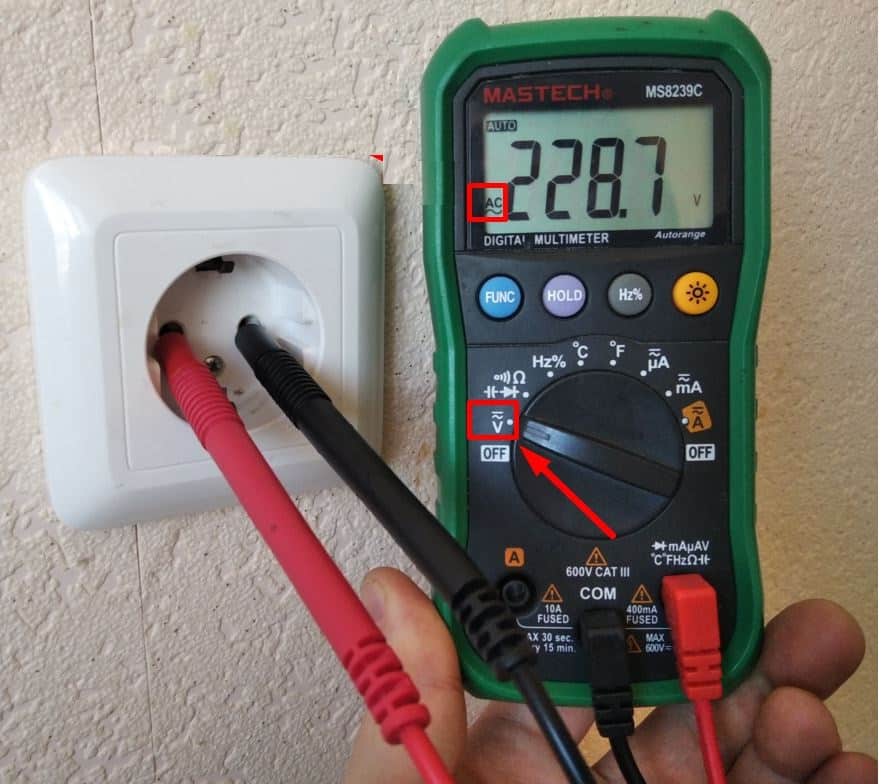

измерьте напряжение в розетке;

Рис. 3. Замерьте напряжение в сети

сопоставьте эти величины.

Если напряжение в сети значительно больше допустимого для устройства, вам понадобится стабилизатор или новый прибор. Если же номинал напряжения в сети больше допустимого ГОСТом, то срочно обращайтесь в энергоснабжающую организацию.
