Что такое кодирующее устройство
Одним из наиболее распространенных применений кодирующих устройств является кодирование аналоговых сигналов в цифровой формат. Например, при передаче аудио-сигнала по цифровому кабелю необходимо преобразовать аналоговый звук в цифровой формат, чтобы его можно было передать и воспроизвести на другом устройстве.
Кодирующие устройства также используются для шифрования информации. Например, при передаче конфиденциальных данных по сети или при хранении информации на носителе, данные могут быть зашифрованы, чтобы защитить их от несанкционированного доступа. Кодирующее устройство принимает данные и применяет определенный алгоритм шифрования, превращая их в непонятный для посторонних вид.
Кодирующие устройства могут быть использованы также для сжатия данных. Например, при передаче больших файлов через интернет, они могут быть сжаты с помощью определенного алгоритма кодирования, чтобы уменьшить объем передаваемых данных и ускорить процесс передачи. Кодирование данных позволяет эффективнее использовать доступную пропускную способность канала связи.
Чем отличается внимание «на себя» от внимания не на себя?
Напомним метафору с поиском видео на Ютубе. Запрос Q — это то, что интересует пользователя, то, что он написал в поисковой строке и что хочет найти. Ключи K — теги к каждому видео, они хранятся в базе данных Ютуба и по ним ведется поиск. Задача поиска — найти подходящие к запросу теги и выдать видео (значения V) с этими тегами.
Слои внимания энкодера были вниманием «на себя»: и запрос, и ключи, и значения они брали у самих себя из прошлого, то есть с прошлых слоев. Если слой первый — то прямо с входных слов (с позиционным кодированием)
В декодере два слоя внимания: один «на себя», другой — на энкодер. Тот, что «на себя» берет Q, K и V с уже сгенерированных декодером до него слов. Если это самый первый шаг и пока ничего не сгенерировано, он пропускается.
Внимание на энкодер генерирует собственный запрос Q, а вот ключ K и значения V берет у энкодера. В этом есть смысл: декодер ведет себя как пользователь, для которого матрицы энкодера — как база данных Ютуба или Гугла, где надо найти то, что его интересует
Стрелки от энкодера к декодеру показывают как раз передачу ключей и значений.
Узнайте о принципе работы декодера
Декодеры играют важную роль в цифровом кодировании и связаны с декодированием аналоговых и цифровых сигналов. Они являются неотъемлемой частью множества устройств и проектов, обеспечивая коммутационную функцию и позволяя управлять различными устройствами.
Главной функцией декодеров является преобразование кодирующего сигнала (обычно аналогового или цифрового) из одной формы в другую, чтобы его можно было использовать в других компонентах проекта. Например, декодер инфракрасных сигналов может преобразовывать сигналы из пульта дистанционного управления в цифровой код, который может быть интерпретирован и использован устройством Arduino или другими программами.
Схемотехника декодера может быть различной в зависимости от типа кодирования и декодирования. Например, декодеры могут быть использованы для преобразования аналоговых сигналов в цифровой формат, а также для преобразования цифрового сигнала обратно в аналоговый. Инфракрасная связь, которую мы рассмотрим в примере, является одним из примеров использования декодера для преобразования аналоговых сигналов в цифровые.
Что такое декодер и как он работает?
Декодер — это устройство или программное обеспечение, которое принимает входной код и преобразует его в соответствующий выходной сигнал. Например, декодер может принимать двоичный код и преобразовывать его в определенные действия или команды. Работа декодера основана на принципе расшифровки входного кода и определении соответствующего выхода.
Декодеры имеют множество применений. Например, в проекте Arduino и других микроконтроллерах они используются для декодирования сигналов с различных входов и преобразования их в удобный для понимания формат. Также они активно применяются в сетях передачи данных для преобразования цифровых сигналов в аналоговые и наоборот.
Вам необходимо понимать, как работает декодирующее устройство или программное обеспечение, чтобы использовать его с наилучшей эффективностью. В следующих главах будет дано более подробное объяснение о том, как работает декодер, а также примеры его использования в различных проектах.
Ниже приведена схема примера инфракрасного декодера:
Какие компоненты необходимы для работы декодера инфракрасных сигналов IR Remote Decoder на Arduino?
Для работы декодера инфракрасных сигналов IR Remote Decoder на Arduino необходимы следующие компоненты: Arduino плата, фоторезистор или ИК-приемник для приема инфракрасного сигнала, соответствующая библиотека для работы с ИК-приемником, и соединительные провода для подключения компонентов.
- Декодер (Decoder) — устройство, которое преобразует сигналы из пульта дистанционного управления в цифровой формат
- ИК-приемник (IR Receiver) — компонент, который принимает инфракрасные сигналы от пульта дистанционного управления
- Микроконтроллер Arduino — устройство, которое обрабатывает и интерпретирует цифровой сигнал от декодера
Таким образом, декодеры — это ключевые компоненты, необходимые для преобразования сигналов в различные форматы и обеспечения связи между устройствами.
Особенности подключения

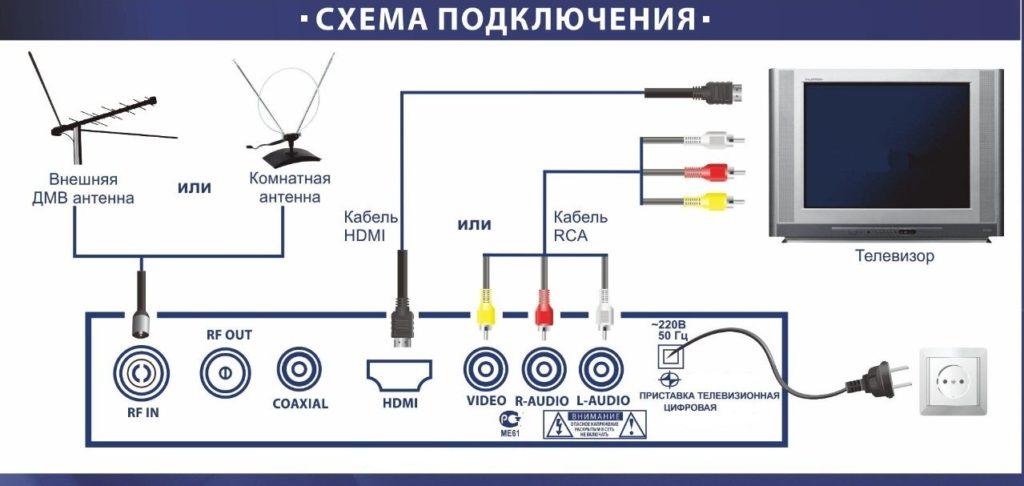

Независимо от стандарта цифрового телевидения необходимо подключение декодера к телевизору, а к нему приемного устройства. В зависимости от формата телевидения подключается DVI или HDMI кабель, который отвечает за показ изображения в mpeg-4 формате. У спутниковых ресиверов есть также AV-вход, т.к. с помощью спутникового ТВ ведется и аналоговое вещание.
К установке приемника при кабельном или спутниковом вещании больших требований нет, достаточно следовать рекомендациям оператора. А для приема эфирного вещания нужно выбрать правильное направление, т.к. большинство антенн однонаправленные. Цифровые каналы эфирного вещания поставляются пакетами мультиплексов и каждый от разного ретранслятора.
Следовательно, нужно узнать, в каком направлении размещены передатчики РТРС-1 и РТРС-2, и выполнить монтаж антенны с расчетом приема сигнала от обоих передатчиков. Это можно сделать на сайте карта.ртрс.рф.
Кодирующие и декодирующие устройства
Декодер — это компонент, который используется для преобразования одного типа кода в другой. Обычно он работает с цифровыми сигналами, в то время как кодаторы и кодировщики используются для преобразования аналоговых сигналов в цифровой формат.
В качестве примера, рассмотрим использование декодера в инфракрасной связи между пультом и телевизором. Пульт дистанционного управления отправляет инфракрасные сигналы, закодированные определенным образом. Декодер, встроенный в телевизор, расшифровывает эти сигналы и выполняет необходимые команды, например, изменение громкости или переключение каналов.
| Кодирующее устройство | Декодирующее устройство |
|---|---|
| Примеры: | Примеры: |
| Аналоговый кодер | Цифровой декодер |
| Инфракрасная связь | Инфракрасный декодер |
| Коммутационная сеть | Декодер коммутационной сети |
| 1-из-N кодер | Декодер 1-из-N |
| Устройство кодирования для Arduino | Декодер для Arduino |
| Устройство дистанционного управления | Декодер дистанционного управления |
| и другие аналоговые и цифровые кодеры | и другие аналоговые и цифровые декодеры |
В общем случае, декодеры выполняют две основные функции: преобразование сигналов из одного кода в другой и обработку полученных данных. В зависимости от проекта и задачи, декодер может иметь различные компоненты, такие как схемы, программы, логика и т. д.
Также декодеры могут быть полезны в других областях, например, в музыкальной индустрии для преобразования цифрового аудио в аналоговый формат или в схемотехнике для декодирования сигналов в цифровой сети передачи данных.
В завершение, декодеры являются важными устройствами, которые позволяют нам передавать и обрабатывать информацию в цифровом формате. Они выполняют функции декодирования, переводя информацию из одной формы в другую, и облегчают взаимодействие между различными компонентами и устройствами.
Как работает декодер инфракрасных сигналов IR Remote Decoder на Arduino?
Декодер инфракрасных сигналов IR Remote Decoder на Arduino работает путем приема инфракрасного сигнала с помощью фоторезистора или ИК-приемника. Затем, используя соответствующую библиотеку и программный код, Arduino декодирует принятый сигнал и преобразует его в соответствующую команду или действие. Например, декодер может преобразовывать сигналы от пульта дистанционного управления в команды для управления различными устройствами.
Кодирование символов
Кодирование символов – это еще одна важная часть работы любого компьютерного устройства. От вышеописанных числовых систем она отличается тем, что кодирование происходит уже на этапе работы программы с определенным текстом, сообщением и другим видом данных.
Для кодирования символов используются различные стандарты, среди которых Юникод, ASCII, UTF-8 и другие.
Зачем нужна кодировка символов?
Любые символы на экране компьютера или смартфона отображаются за счет двух вещей:
1 Векторного представления;
2 Предустановленных знаков и их кода.
Знаки – это шрифты, которые поддерживаются устройством. В ОС Windows они находятся в окне Панель управления (директория «Шрифты»).
С помощью этой папки вы можете добавлять или удалять существующие представления символов.
С помощью программного кода выбирается нужное векторное направление символа и его изображение из папки «Шрифты».
Таким образом, на экране появляется буква и текст.
За установку шрифтов отвечает операционная система вашего компьютера, а за кодировку текста – программы, в которых вы набираете или просматриваете текстовые данные.
Любая программа, к примеру стандартный Блокнот, в процессе открытия считывает кодировку каждого знака, производит декодирование данных и выводит информацию для просмотра или дальнейшего редактирования пользователем.
Разбирая код, приложение обрабатывает кодировку знака и ищет его соответствие в поддерживаемом для этого же документа шрифте.
Если соответствие не найдено, вместо текста вы увидите набор непонятных символов.
Рис.5 – пример ошибки кодирования символов в Блокноте Windows
Чтобы символы кириллицы и латиницы открывались без проблем в большинстве программ, было предложено ввести стандарты кодирования.
Один из наиболее популярных – это Юникод (или Unicode).
Он поддерживается практически всеми существующими шрифтами и программным обеспечением.
Также, широко используются технологии UTF-8, ASCII.
Если в программе текст отображается в нечитабельной форме, пользователь может самостоятельно его декодировать.
Для этого достаточно зайти в настройки текстового редактора и сохранить файл с кодировкой Юникод или другими популярными форматами кодирования.
Затем откройте файл заново, текст должен отображаться в нормальном режиме.
Рис.6 – декодирование текста в редакторе
Основной принцип декодера
Как говорилось ранее, декодер — это всего лишь противоположная часть кодировщика. Он принимает определенное количество двоичных значений в качестве входных данных и затем декодирует их в большее количество строк, используя свою внутреннюю логику. Ниже показан пример декодера, который принимает на вход 2 строки и преобразует их в 4 строки.
Еще одно практическое правило декодеров заключается в том, что если количество входов считается n (здесь n = 2), то количество выходов всегда будет равно 2 n (2 2 = 4), что в нашем случае равно четырем. Декодер имеет 2 входные линии и 4 выходные линии; следовательно, этот тип декодера называется декодером 2:4. Два входных контакта называются I1 и I0, а четыре выходных контакта имеют имена от O0 до O3, как показано на представленном рисунке.
Также важно знать, что обычный декодер, подобный показанному здесь, имеет недостаток: он не может различать состояние, когда оба входа равны нулю (не подключены к другим схемам) и оба входа имеют низкий уровень (логический 0). Этот недостаток можно решить с помощью приоритетного декодера, о котором мы узнаем позже в этой статье. Таблица истинности обычного декодера имеет вид:
Из таблицы истинности декодера мы можем написать логическое выражение для каждой строки вывода, просто следуя за тем, где выходной сигнал становится высоким, и формируя логику И на основе значений I1 и I0. Он очень похож на метод, который мы использовали для бинарных кодеров, но здесь мы используем логику И вместо логики ИЛИ. Ниже приведены логические выражения для всех четырех строк, где символ (.) представляет логику И, а символ (‘) представляет логику НЕ.
Теперь, когда у нас есть все четыре выражения, мы можем преобразовать эти выражения в схему комбинационного логического элемента, используя элементы И и НЕ. Просто используйте логические элементы И вместо (.) и логический элемент НЕ (инвертированная логика) вместо (‘), и вы получите следующую логическую диаграмму.

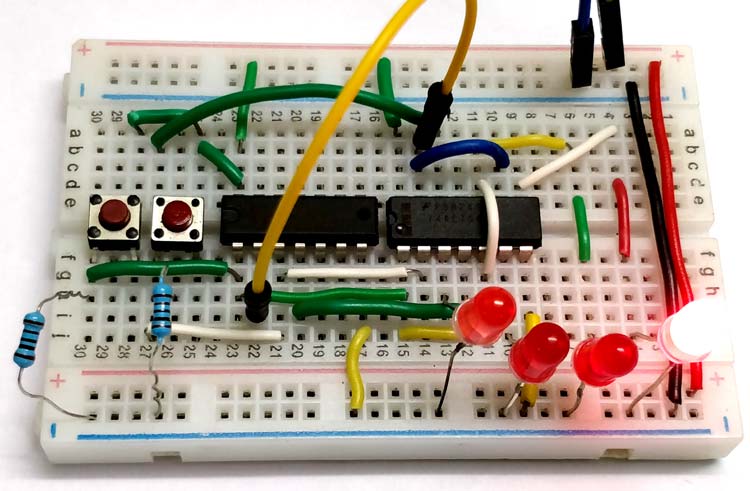

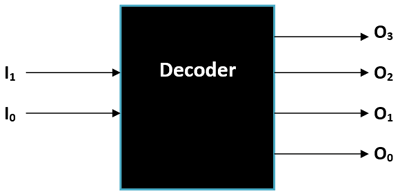

Построим принципиальную схему декодера 2:4 на макетной плате и проверим как она работает в реальной жизни. Для ее сборки вам необходимо использовать микросхему логического вентиля, например 7404 для вентиля НЕ и 7408 для вентиля И. Два входа I0 и I1 подаются через кнопку, а выходной сигнал наблюдается через светодиодные индикаторы. Как только вы выполните подключение на макетной плате, оно будет выглядеть примерно так, как показано на рисунке ниже.
Макетная плата питается от внешнего источника +5 В, который, в свою очередь, питает микросхему затвора через контакты Vcc (контакт 14) и землю (контакт 7). Входной сигнал подается с помощью кнопок, когда кнопка нажата, это логическая 1, а когда не нажата — это логический 0. Понижающий резистор номиналом 1 кОм также добавляется вдоль входных линий, чтобы предотвратить плавающее состояние контактов. Выходные линии (от O0 до O3) подаются на красные светодиоды, если они светятся, это логическая 1, иначе это логический 0. Более подробно работу этой схемы вы можете посмотреть в следующем видео.
Обратите внимание, что таблица истинности для каждого входа отображается в верхнем левом углу, а светодиод также светится одинаково. Точно так же мы можем создать комбинационную логическую схему для всех типов декодеров и построить их на подобных элементов. Вы также можете изучить доступные микросхемы декодеров, если ваш проект подходит для них
Что такое схема декодера
Что такое схема декодера
Схема декодера — это электронное устройство, используемое для преобразования закодированных сигналов в декодированные сигналы. Эти закодированные сигналы могут поступать из разных источников, таких как система двоичного кодирования, код Грея, код BCD и другие. Схема декодера принимает закодированные сигналы в качестве входных данных и преобразует их в выходные данные, которые представляют исходную информацию в читаемом формате.
Как работает схема декодера: полное руководство
Схема декодера состоит из нескольких этапов, которые работают вместе для декодирования данных. Ниже подробно описана работа каждого из этих этапов:
1. Вступительный этап: На этом этапе закодированные сигналы поступают на вход схемы декодера. Эти сигналы могут представлять различные значения, такие как числа, символы, инструкции и т. д.
2. Этап декодирования: На этом этапе схема декодера анализирует входные сигналы и определяет, какую информацию они представляют. Он использует таблицу истинности или логическую комбинацию вентилей для присвоения декодированного значения каждой комбинации входных сигналов.
3. Этап отбора: После выполнения декодирования схема выбирает выход, соответствующий декодированному значению. Это достигается за счет использования мультиплексоров или других коммутационных устройств, которые позволяют направить выходной сигнал на правильное значение.
4. Выходной каскад: На этом этапе генерируется декодированный выходной сигнал схемы. Этот выходной сигнал может быть в форме электрических, цифровых или аналоговых сигналов, в зависимости от типа декодируемой информации.
Как работают кодер и декодер
Как работает схема декодера: полное руководство
Декодер — это электронная схема, способная преобразовывать закодированный сигнал в декодированный сигнал. Другими словами, он принимает закодированные входные данные и преобразует их в выходные данные, которые легче понять или использовать.
Основная работа декодера основана на таблице истинности, которая устанавливает соответствие между различными входными комбинациями и соответствующими выходными данными. Эта таблица истинности определяет правила декодирования, которым должна следовать схема.
Декодер состоит из нескольких логических элементов, таких как логические элементы И, ИЛИ и НЕ. Эти вентили используются для реализации таблицы истинности и выполнения операций, необходимых для преобразования закодированного сигнала в желаемый выходной сигнал.
Процесс декодирования начинается с момента подачи закодированного сигнала на входы декодера. Схема анализирует входные данные и определяет, какая комбинация представлена. Затем используйте таблицу истинности, чтобы найти соответствие между этой входной комбинацией и соответствующим выходом.
Как только соответствующий выход найден, декодер выводит его на свои выходы. Этот декодированный вывод может использоваться для различных целей, таких как активация или деактивация других схем, отображение информации на дисплее, выбор определенной опции и т. д.
Важно отметить, что декодеры могут иметь разные конфигурации в зависимости от потребностей схемы, в которой они будут использоваться. Некоторые декодеры могут иметь больше входов и выходов, что обеспечивает большее разнообразие возможных комбинаций и выходов
Кроме того, для определенных приложений существуют специальные декодеры, например декодеры аудио или видео.
Итак, теперь вы эксперт по телеприставкам! Теперь вы можете поразить своих друзей своими знаниями в области электроники и рассказать им, как работает схема декодера. Помните: в следующий раз, когда вы будете смотреть пиратский фильм, вы точно будете знать, как эти биты и байты преобразуются в изображения и звуки на вашем экране. Давайте расшифруем сказанное!
Делись добром: как работает декодер
Декодеры широко применяются в мире ардуино, особенно в области работы с инфракрасными сигналами. Например, декодер инфракрасных сигналов (IR decoder) позволяет ардуино распознавать и декодировать инфракрасные сигналы, передаваемые с пульта дистанционного управления (remote control). Вместе с кодирующим компонентом (кодером) они обеспечивают связь между аналоговыми и цифровыми устройствами.
Одним из примеров декодера является декодер схемы кодирования 1-из-n (1-of-n decoder), который преобразует цифровой код в активный сигнал на одном из выходов в зависимости от значения кода. Другой пример — декодер коммутационной матрицы (switch matrix decoder), позволяющий управлять коммутационными компонентами в цифровых схемах.
Какие еще примеры цифровых декодеров можно найти в схемотехнике?
В схемотехнике можно найти различные примеры цифровых декодеров, также известных как логические декодеры. Например, 1-из-n декодер, который принимает 1-или-n-битовый входной код и преобразует его в соответствующий выходной сигнал на одной из n линий. Еще один пример — декодер с адресной логикой, который принимает адресный код и преобразует его в выходной сигнал на соответствующей линии. В схемотехнических проектах можно найти множество других примеров цифровых декодеров для различных целей.
Декодеры часто используются в проектах, где требуется декодирование и анализ цифровых сигналов. Например, декодер инфракрасных сигналов может быть применен в проекте ардуино, который позволяет управлять бытовой техникой с помощью пульта дистанционного управления. Декодер может быть разработан как устройство или встроен в программное обеспечение ардуино для декодирования и обработки сигналов.
Таким образом, декодер — это устройство или программное обеспечение, которое работает на принципе преобразования кодированных цифровых сигналов в аналоговые или другие цифровые форматы
Важно понимать, что каждый тип декодера имеет свою спецификацию и функции, и необходимые компоненты для его работы могут быть разными
| Примеры декодеров: | Функции декодера: |
|---|---|
| Декодер инфракрасных сигналов (IR decoder) | Декодирование информации, передаваемой через инфракрасную связь |
| Декодер схемы кодирования 1-из-n (1-of-n decoder) | Преобразование цифрового кода в активный сигнал на одном из выходов |
| Декодер коммутационной матрицы (switch matrix decoder) | Управление коммутационными компонентами в цифровых схемах |
В этой главе мы изучим принцип работы декодера и его варианты в схемотехнике и программировании, а также рассмотрим примеры использования декодеров в различных проектах.
Какие функции может выполнять декодер?
Декодер может выполнять различные функции, в зависимости от его назначения. Например, декодер может преобразовывать аналоговый код в цифровой, декодировать инфракрасные сигналы, интерпретировать команды с пульта дистанционного управления и преобразовывать их в соответствующие действия, декодировать аудио- или видеосигналы и т. д. Конкретные функции декодера определяются его конструкцией и назначением.
Цифровые декодеры
Цифровая обработка сигналов может быть использована для построения декодеров.
Цифровые декодеры могут использовать:
- механические или электронные переключатели
- Блоки TTL
- цифровые сигнальные процессоры ( DSP )
В мультимедийных приложениях декодеры и кодеки часто используются для восстановления данных после передачи или сжатия .
Типичные применения цифровых декодеров в технике — это преобразование сигналов для измерительных устройств, управление цифровыми счетчиками с различной логикой подсчета и преобразование сигналов от методов параллельной передачи для последовательной передачи данных , например Б. для интерфейса RS-232 .
Примеры цифровых декодеров в схемотехнике
Декодер может быть коммутации сети , что, в зависимости от реализации, создает минимальные или максимальные сроки от п входов (или меньше) . Каждая функция может быть выражена с использованием этих терминов, и поэтому декодер подходит для реализации любой функции переключения путем комбинирования терминов, которые встречаются на выходной стороне. 2 п >
1-из-n декодер
1-из-н декодера переключается ровно один из выходов п до 1, где п является степенью 2, так как п должен присутствовать на входах в двоичном представлении. Для входов e0, e1, e2, e3 с 0 1 1 0 bin = 6 dec, на выходе будет y6 = 1, а для всех остальных будет y0, y1,…, y5, y7, y8,…, y15 = 0.
С помощью декодеров 1 из n, например, отдельные триггеры в памяти, которые должны быть записаны, выбираются путем применения адреса ко входам декодера 1 из n и выходы y0, . yn и входы триггеров f0,…, fn соединены логическим оператором AND.
Реализация схем декодера с минимальными / максимальными терминами:
| Минтерм | Максимальный срок | |
|---|---|---|
| Ворота NOR | И ворота | |
| 1 | ИЛИ ворота | Ворота NAND |
Общая схема передачи информации
Передача информации — процесс перемещения сообщений в пространстве в виде сигналов от одного объекта к другому.
Основные элементы процесса передачи информации, без которых он невозможен:
Источник информации. В качестве источника могут выступать любые объекты, которые способны отправлять информацию — как живые существа, так и технические устройства.
Кодирующее устройство. В зависимости от того, каким образом передается информация, она должна быть представлена в определенном виде. Например, в электромагнитных, звуковых или световых волнах.
Канал связи. Среда, по которой протекает закодированная информация. Каналы делятся по способу распространения информации. Например, проводные, световые, акустические (звуковые), радиоканалы.
Декодирующее устройство преобразует информацию из закодированного вида, предназначенного для ее передачи, в ее исходный вид. Например, экран телевизора или монитор ноутбука.
Получатель информации. Объект или живое существо, которому отправленная информация предназначалась.
Таким образом, информация, созданная источником, кодируется, передается по каналу связи, декодируется и воспринимается получателем. Весь этот набор процессов и составляет процесс передачи информации.

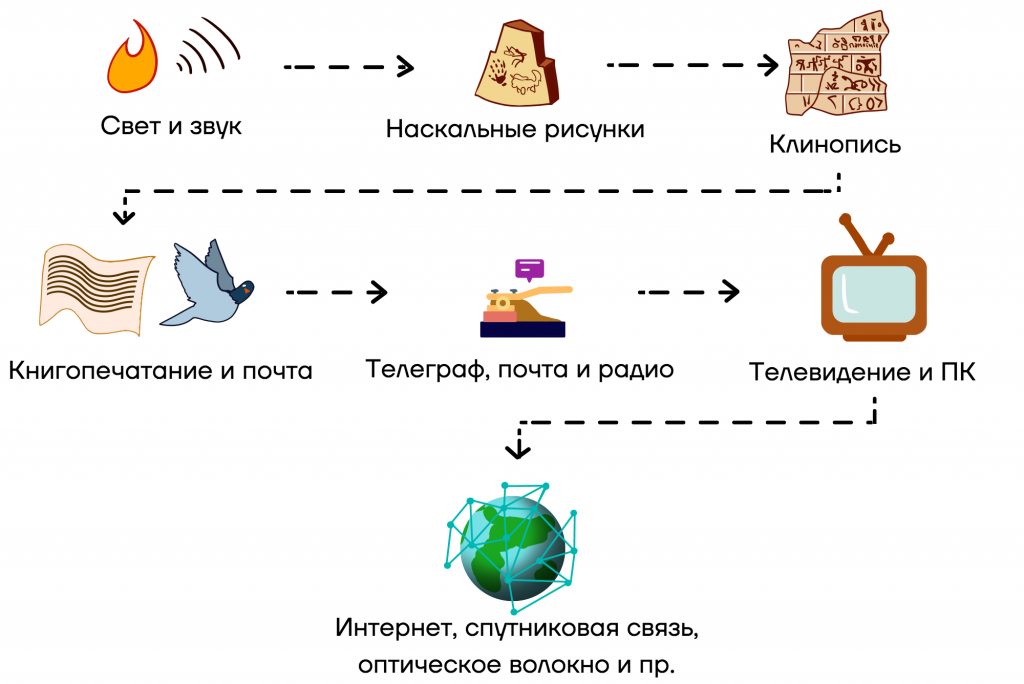

| Как развивались способы передачи информации?Потребность в передаче информации зародилась во времена первых человеческих цивилизаций. С тех пор средства общения между людьми постоянно совершенствовались вместе с развитием культуры и техники. |
Надо понимать, что в реальности многие способы передачи информации задействуют сразу несколько каналов связи из вышеперечисленных. Разберем примеры, с которых начинали статью.
Зебра, оповещающая сородичей об опасности — самый простой пример передачи информации, так как задействуется только звуковой канал: зебра кричит — другие зебры ее слышат. Поскольку здесь не меняется канал связи — нет и явных кодирующих и декодирующих устройств, кроме рта и ушей зебр, конечно же.
Друг, отправляющий гифку, задействует уже 2 канала связи: интернет и ваш зрительный канал. Как все происходило? Кто-то снял котика на камеру, оцифровал с помощью кодирующего устройства, гифка попала на компьютер друга, который отправил ее со своего компьютера. Она пришла на ваш компьютер, последний вывел изображение на монитор (монитор — декодирующее устройство), вы увидели гифку и умилились.
Телевидение задействует еще более сложную систему каналов передачи информации, в которой участвуют слуховой, зрительный каналы и спутниковый/проводной канал связи, применяемый в работе телевизора. Итак, ведущий сообщил прогноз погоды, видеокамера сняла его и карту на стене, которой он пользовался и в каком-то формате преобразовала эти данные (видеокамера — кодирующее устройство). Эти данные были переданы на ваш телевизор, который преобразовал данные обратно в звук голоса ведущего и изображение карты (телевизор — декодирующее устройство). Вы увидели, прослушали прогноз и решили надеть куртку.
