Технологические процессы нефтедобывающих и нагнетательных скважин

Эксплуатационная нагнетательная скважина

Эксплуатационные и нагнетательные скважины исследуются с целью контроля за разработкой месторождения в соответствии с указаниями, приведенными в главах 22 и 23 настоящих правил.

Эксплуатационные и нагнетательные скважины предназначены Ьля управления процессами, происходящими в пласте при разработке месторождений природных газов, для добычи газа и кон — / денсата. Всестороннее и периодическое исследование этих сква — / жин дополняет наши представления о месторождении. Сведения, / получаемые при эксплуатации этих скважин, дают информацию / о параметрах пласта, тектоническом строении залежи и водонос-I ного пласта, активности водонапорного бассейна. Наблюдательные и пьезометрические скважины используются для контроля за процессами, происходящими в залежи.

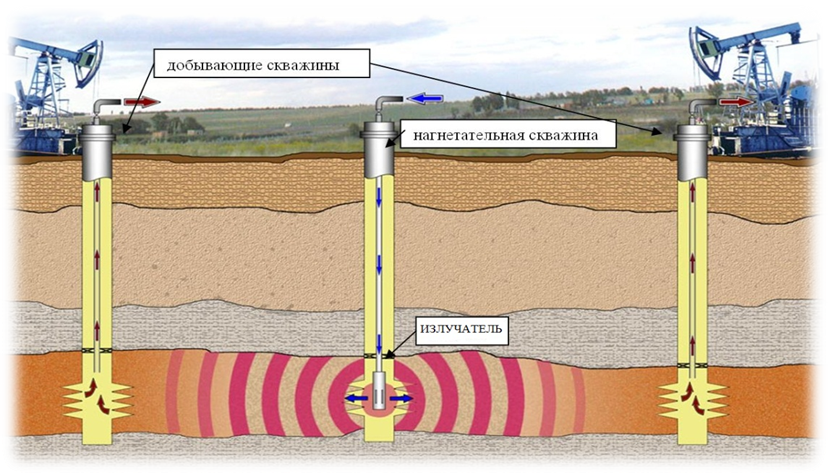

Эксплуатационные и нагнетательные скважины чередуются между собой. Через каждую вертикальную скважину воздействия осуществляется направленное бурение не менее четырех горизонтальных стволов до встречи с эксплуатационными.

Номограмма для определения эффек — 1ИВНОЙ температуры заряда.| Схема устройства кумулятивного трубореза.

Торпедирование эксплуатационных и нагнетательных скважин выполняется с целью вскрытия пласта; увеличения продуктивности скважин; очистки фильтров.

Работа эксплуатационных и нагнетательных скважин должна осуществляться в соответствии с технологическим режимом, определяющим по каждой отдельной скважине оптимальные величины дебита нефти, газа и воды ( приемистости воды, газа), давления на устье, депрессии на эксплуатируемый пласт, периоды эксплуатации и пр. Отборы жидкости или газа и депрессии на пласт должны подбираться так, чтобы обеспечить сохранность скелета пласта и не допустить подтягивания языков и конусов воды к забоям скважин.

Режимы эксплуатационных и нагнетательных скважин устанавливаются следующим образом.

По эксплуатационным и нагнетательным скважинам задаются дебиты и расходы по годам в соответствии с промысловыми данными.

Схема действия дистанционного пьезографа.

В эксплуатационных и нагнетательных скважинах уровень жидкости периодически изменяют с помощью специального прибора — эхолота, принцип действия которого будет дан ниже. Существует много методов изучения продуктивных пластов и залежей как путем лабораторных исследований образцов пород, жидкостей и газов, так и с помощью промыслово-геофизических исследований.

Общее число эксплуатационных и нагнетательных скважин во всех вариантах постоянно и равно 360, хотя их соотношение изменялось в пределах один — шесть.

Индикаторные кривые, полученные по эксплуатационным скважинам месторождений Карабулак-Ачалуки и Заманкул ( трещиноватый.

При исследовании эксплуатационных и нагнетательных скважин с давлениями в рассматриваемых залежах, превышающими давление насыщения, обычно получают нелинейные зависимости дебитов жидкости от перепадов давления. Вопрос о причинах искривления индикаторных линий является дискуссионным. Большинство исследователей причины искривления объясняют изменением свойств жидкостей и проницаемости коллектора от давления.

Оптимальное число эксплуатационных и нагнетательных скважин первоначального ( основного) фонда скважин следует устанавливать исходя из необходимости достижения максимально возможного устойчивого уровня добычи нефти и высокой нефтеотдачи при высоких технико-экономических показателях. Наиболее целесообразную плотность сеток скважин в технологических схемах разработки выбирают по результатам технико-экономического анализа различных ее вариантов.

Проектирование конструкции эксплуатационных и нагнетательных скважин целесообразно начинать с выбора метода вхождения в продуктивную толщу, поскольку последний может повлиять на глубину спуска и диаметр эксплуатационной обсадной колонны. Так, при втором из названных выше ( см. § 15) методов вхождения башмак колонны должен быть установлен не на проектной глубине скважины, а в непроницаемой породе близ кровли продуктивного пласта. При третьем и четвертом методах башмак эксплуатационной колонны должен быть установлен также у кровли продуктивного пласта даже в том случае, если соотношение (1.41) позволяет спустить эту колонну до проектной глубины скважины; собственно же продуктивный пласт должен быть перекрыт дополнительной колонной-хвостовиком.

Особенности строения

На рис. 1 представлены различные схемы конструкции скважины:

а — профиль скважины;
б — концентрическое расположение колонн;
в — графическая схема конструкции выработки;
г — рабочая схема.

При составлении рабочей схемы в верхней части указывается диаметр каждого ряда обсадных колонн в миллиметрах, а в нижней части указывают глубину монтажа в метрах. Высота подъема цементного раствора показывается штриховкой с указанием конечной точки в метрах. Также на схеме указывается номер долота для производства буровых работ.

Конструкция скважины может включать в себя следующие колонны:

Направление. Эта колонна опускается первой, имеет небольшую глубину и устанавливается до начала буровых работ. Ее функцией является предохранение устья от разрушения, обвала и размыва буровым раствором.
Кондуктор. Эта колонна устанавливается после направления и служит для удержания водоносных горизонтов и слабоустойчивых верхних слоев пород. Далее монтируется башмак. Это утолщенная труба в нижней части кондуктора. При бурении в зонах низких температур с мерзлыми породами направление и кондуктор подбираются с учетом повышения температуры внутри породы.
С целью предотвращения осложнений при бурении в скважину опускают промежуточные колонны, которых может быть несколько.
Завершает эту цепочку эксплуатационная колонна. Она предназначена непосредственно для эксплуатации продуктивных пластов.
Хвостовик является потайной колонной в конструкции, которая необходима для закрепления скважин с большими глубинами.

Нагнетательные скважины

Нагнетательные скважины используются для введения воды или газа под давлением в пласт с целью нагнетения нефтегазовой смеси к добывающим скважинам.

Основная цель нагнетательных скважин — поддержание давления в пласте для обеспечения непрерывного добычи нефтяной продукции из добывающих скважин. Для этого вода или газ нагнетаются в пласт, создавая дополнительное давление, которое способствует поддержанию продуктивности месторождения.

Нагнетательные скважины могут быть разных типов в зависимости от вещества, которое используется для нагнетения:

Водонасосные скважины – используются для нагнетения воды в пласт. Вода может быть использована как вещество, которое передает давление, так и для пополнения запасов воды в месторождении.
Газонасосные скважины – используются для нагнетения газа в пласт. Газ передает давление на нефть и способствует ее добыче.

Нагнетательные скважины могут функционировать как самостоятельные скважины или быть подключены к системе кустовых скважин. Они обычно располагаются неподалеку от добывающих скважин, чтобы обеспечивать эффективную нагрузку на пласт.

Для нагнетательных скважин также характерна система поверхностного оборудования, включающая насосы или компрессоры, искусственные способы увеличения давления, а также контрольные и измерительные приборы для мониторинга процесса нагнетения и оценки его эффективности.

Виды нефтяных скважин. Классификация нефтяных скважин:

На выбор вида скважины, в первую очередь, влияют геологические условия, в которых расположен продуктивный пласт. Так, для разработки нефтяных месторождений используются типы выработок, различаемые по углу отклонения ствола от его вертикальной оси:

– вертикальные нефтяные скважины – не более 5 градусов;

– наклонно-направленные нефтяные скважины – превышающего 5 градусов;

– горизонтальные нефтяные скважины – составляющем около 90 градусов.

Горизонтальные нефтяные скважины имеют свои особенности. Так, строго горизонтального положения у подобных выработок не существует, т.к. пробурить прямую на пластах, залегающих под разными уклонами, просто невозможно. Хотя данное определение не совсем точно с научной точки зрения (не представляет собой строгую прямую линию), оно наиболее подходит к подобному типу разработки.

Так, намного проще и удобнее, а также эффективнее, проводить бурение вдоль траектории залегая нефтяного пласта. В связи с этим напрашивается более обширное определение: горизонтальная нефтяная скважина – это конструкция в виде протяженного ствола, бурение которого проводится по определенному азимуту. Последний рассчитывается исходя из направления целевого пласта, учитывая максимальное приближение к его залеганию.

Еще один тип скважин – многоствольные и многозабойные нефтяные скважины. К ним относят выработки, имеющие два и более стволов, т.е. ответвления от основного. В случае, когда «рукав» располагается выше продуктивного пласта, тип выработки носит название многоствольного (имеет несколько точек пробития пласта). Если же ответвления расположены в самом пласте, скважина считается многозабойной (пробитий несколько, но в одной точке).

Самый редкий тип скважины – кустовой. В этом случае устья стволов расположены на земле максимально близко друг к другу, а их стволы расходятся под землей под разными углами. Как результат – устья оказываются на разном расстоянии друг от друга, что в схематическом виде представляет собой перевернутый вверх ногами куст.

Скважины, которые бурят с целью извлечения нефти – они также называются эксплуатационные нефтяные скважины – делят на следующие категории:

– добывающие нефтяные скважины – предназначены для добычи нефти, попутного нефтяного газа или газового конденсата,

– нагнетательные нефтяные скважины – предназначены для закачки (нагнетания) в пласты воды (сжатого газа, воздуха и пр.).

Кроме основной классификации скважин (добывающие и нагнетательные нефтяные скважины), основа которых – прямое назначение выработки (она приведена выше), существует дополнительная. Так, для поиска, разведки и добычи «черного золота» используют скважины:

– опорные скважины – служат для изучения состава пластов, возраста залегающей породы;

– параметрические скважины – их закладка необходима для расчета перспективности района в плане его нефтеносности, уточнения геологических особенностей грунта;

– структурные скважины – сооружаются для определения перспективных площадей, их непосредственной подготовки к разработке и добыче;

– поисковые скважины – необходимы для обнаружения новых залежей полезных ископаемых;

– разведочные скважины – помогают изучить размеры и строение продуктивных пластов, оценить запасы залежей, получить данные для проектирования будущей эксплуатационной скважины;

– наблюдательные скважины – позволяют контролировать проведение разработки;

– дублирующие скважины – их использование начинается при прекращении работ на основном стволе (износ, авария и прочее);

– специальные (водозаборные, поглощающие и прочие) скважины – необходимы для сброса промысловых вод или добычи технических, ликвидации открытых фонтанов и прочего.

Все эти виды с успехом используются в нефтедобывающей отрасли.

Технические характеристики нагнетательных скважин

Одним из основных параметров нагнетательной скважины является ее дебит – объем флюида, который она способна подать на поверхность за определенный промежуток времени. Дебит скважины зависит от многих факторов, включая проницаемость пласта, давление, наличие различных примесей в флюиде и других параметров.

Другой важной характеристикой нагнетательной скважины является максимальное рабочее давление – наибольшее давление, которое она способна выдержать без повреждений. Из-за высокого давления, с которым работает скважина, используются специальные прочные материалы и трубы, которые способны выдерживать эти нагрузки

Не менее важным параметром является эффективная глубина нагнетания – максимальное расстояние от поверхности до забоя скважины, на которое может быть эффективна подача флюида. Этот параметр зависит от глубины залегания пласта и других факторов.

Кроме того, технические характеристики нагнетательных скважин включают в себя данные о диаметре и длине скважины, материалах, из которых она изготовлена, типе насосов, используемых для нагнетания флюида, виде эксплуатационного оборудования и другие параметры, влияющие на работу скважины.

Все эти характеристики тщательно рассчитываются при проектировании нагнетательной скважины с учетом особенностей месторождения и требований к ее работе. От правильного подбора и настройки этих параметров зависит эффективность и экономическая целесообразность работы скважины.

Преимущества и недостатки нагнетательной скважины

Нагнетательная скважина – это тип скважинной системы, используемый для подачи жидкости (обычно воды) на поверхность из недр Земли. Она имеет свои преимущества и недостатки, которые следует учитывать при выборе и использовании данного типа скважины.

Преимущества нагнетательной скважины:

Эффективное использование водных ресурсов: нагнетательная скважина может быть использована для подачи воды из подземных источников, что позволяет эффективно использовать водные ресурсы и предотвращать возможное загрязнение поверхностных вод.
Постоянный доступ к воде: нагнетательная скважина может обеспечить постоянный доступ к воде независимо от погодных условий или времени года

Она позволяет надежно осуществлять водоподачу, что очень важно в сельском хозяйстве и промышленности.
Уменьшение затрат на транспортировку: использование нагнетательной скважины позволяет избежать затрат на транспортировку воды с удаленных водоемов или искусственных источников. Это сокращает расходы на доставку воды и экономит время.
Широкий спектр применения: нагнетательная скважина может быть использована для различных целей – от обеспечения питьевой водой до подачи воды для орошения полей или промышленных нужд

Это делает ее универсальным и востребованным типом скважины.

Недостатки нагнетательной скважины:

Ограниченные запасы воды: нагнетательная скважина может привести к уменьшению запасов воды в подземных источниках или аквиферах, особенно в случае неконтролируемого использования или перегрузки скважины. Необходимо заботиться о сохранении и контроле водных ресурсов.
Возможность засорения: вода, подаваемая через нагнетательную скважину, может содержать различные примеси и загрязнения, которые, если не обрабатывать, могут негативно повлиять на качество воды или использование ее в различных отраслях.
Потребление энергии: работа нагнетательной скважины требует энергозатрат, так как для подачи воды на поверхность необходимо использовать насосы. Это может повлечь дополнительные затраты на электричество или другие источники энергии.
Возможность возникновения проблем с конструкцией скважины: из-за интенсивного использования и эксплуатации нагнетательная скважина может быть подвержена износу или повреждениям, что требует регулярного технического обслуживания и ремонтных работ.

В целом, нагнетательная скважина является эффективным инструментом для подачи воды на поверхность из недр Земли. Однако, при использовании такой скважины следует учитывать преимущества и недостатки, чтобы создать устойчивую и надежную систему водоснабжения.

Разновидности устьевого оборудования

Устьевой шток, представляющий собой особую штангу, необходим для соединения колонны штанг с канатной подвеской. Он имеет полированную поверхность, выпускается без головок с типом резьбы, который предусматривает стандарт. Чтобы защитить полированный шток от коррозии осуществляется окрашивание, цинкование, ингибирование. Функции, выполняемые устьевым оборудованием НС, являются следующими:

обеспечение герметизации затрубного пространства;
отвод скважинной продукции;
подвешивание НКТ.

Насосная установка оснащается устьевым оборудованием, включающим:

Устьевой сальник. Обеспечивает герметизацию выхода устьевого штока за счет сальниковой головки.
Тройник. Ввинчивается в муфту НКТ, он необходим для отвода скважинной продукции.
Крестовина. Позволяет подвесить колонну НКТ на конусе, чтобы правильно расположить ее относительно скважинной оси.
Запорные краны, а также обратные клапаны.

Для самоустановки сальниковой головки предусмотрено шаровое соединение. Это обеспечивается при несоосности сальникового штока и НКТ, у которых отсутствует совпадение осей

Это важно для исключения износа уплотнительной набивки и облегчения смены специальной набивки. Наличие крестовины позволяет опускать приборы в затрубное пространство посредством устьевого патрубка, имеющего задвижку

Нагнетательная скважина: оснащение и оборудование

Нагнетательная скважина – это техническое сооружение, предназначенное для подачи воды из резервуара или источника воды в систему водоснабжения или индивидуальное потребление. Она оснащается специальным оборудованием и системами, обеспечивающими надежную работу и эффективность скважины.

Основным элементом нагнетательной скважины является насосный агрегат, который обеспечивает подачу воды. Насосы для скважин могут быть различных типов: погружные, поверхностные или вспомогательные. В зависимости от глубины заглубления, притока воды и других условий выбирается наиболее подходящий тип насоса.

Для эффективной работы нагнетательной скважины необходимо обеспечить защиту ее элементов от попадания вредных примесей и механических частиц. Для этого применяются фильтры и сетки, которые помогают очищать воду перед входом в насосный агрегат.

Опрокиды — это устройства, которые используются для начала работы скважины, когда она еще находится в стадии строительства. Они предназначены для подачи воды в систему после опускания насосного оборудования.

Реле давления – это устройство, которое контролирует давление в системе нагнетания. Оно автоматически включается и выключается при достижении заданного уровня давления и предотвращает возможные перегрузки и аварийную ситуацию.

Для удобства эксплуатации нагнетательной скважины, ее оснащают различными системами и устройствами:

Вентиляция – обеспечивает нормальную циркуляцию воздуха в скважине и предотвращает образование конденсата и запотевания;
Чистовая сеть – устройство, предотвращающее попадание песка и посторонних примесей в систему нагнетания;
Автоматизация – система автоматического управления и контроля параметров работы скважины;
Защита от перегрузок и короткого замыкания – предотвращают повреждение оборудования и нагнетательной скважины;
Антивибрационные устройства – предотвращают передачу вибрации на конструкцию скважины и соседние строения.

Весь комплекс оборудования нагнетательной скважины должен соответствовать требованиям безопасности и надежности работы. Это подразумевает выбор качественных материалов, выполнение монтажа и настройку оборудования специалистами, а также регулярное техническое обслуживание и контроль за состоянием скважины и ее элементов.

Особенности установки и эксплуатации

Для выполнения установки необходимо провести следующие работы:

Произвести бурение скважины с помощью специализированного бурового оборудования.
Установить насосную станцию, которая обеспечивает подачу воды из нагнетательной скважины в систему водоснабжения.
Установить герметичную обсадную колонну, которая защищает скважину от проникновения грунтовых вод и посторонних примесей.
Подключить насосную станцию к электросети и настроить ее работу в соответствии с требуемыми параметрами.

После завершения установки нагнетательной скважины необходимо осуществлять ее правильную эксплуатацию. Следует учитывать следующие особенности:

Регулярно проверять состояние обсадной колонны и производить ее герметизацию при необходимости.
Осуществлять ежемесячную проверку и чистку фильтров, чтобы избежать их засорения и снижение производительности скважины.
Контролировать уровень воды в скважине и соблюдать режим работы насосной станции в зависимости от сезона и потребностей потребителей.
Периодически проводить анализ воды на качество и принимать меры по очистке или обеззараживанию, если необходимо.
При наличии нештатных ситуаций или неисправностей обращаться к специалистам, чтобы избежать серьезных последствий и увеличения расходов на ремонт.

Способы освоения

Освоение скважинных источников по мере сложности подразделяется на два уровня сложности: одна конструкция предназначается для нагнетания воды, а вторая служит для нефти, если в качестве нагнетания используют внутриконтурную конструкцию скважин. Их освоение происходит через один ряд: первая шахта используется для воды, вторая — для нагнетания маслянистых структур.

Наибольшее количество нефти при отборе производится до появления в ресурсе пресного источника, попадающего в соседние шахты для воды. Правила освоения позволяют сгруппировать в пласте с высоким уровнем нефти линейное накопление воды, вытесняющей нефть в эксплуатируемые скважины.

Классификация нагнетательных источников

Уровень сложности при освоении нагнетательных скважин классифицируется по таким группам:

Шахта, воспроизведенная в песчаном грунте с хорошим усвоением жидкости.
Шахтная конструкция возводится на суглинистой почве с наименьшим показателем водопоглощения.
Нагнетательная скважина, возведенная на комбинированной почве с одинаковым соотношением песка и глины.

В первой группе освоение происходит на более простом уровне. После промывки нормированные частицы во взвешенном состоянии проходят через поршневой дренажный канал и оседают в призабойной части пласта. Скважинный источник имеет удельный коэффициент пластового состояния, составляющего 1 м по толщине.

Во второй группе толщина поверхностного слоя составляет 12 м. Приемистость таких скважинных источников ниже в несколько раз, чем у первой группы. Данный тип конструкции имеет сложное проектирование, влияющее на осваиваемость. В данном случае потребуется комплексный подход и особая методика освоения.

Освоение таких установок требует времени, что останавливает процесс на неопределенный период. Освоение состоит из разработки эффективных способов влияния на призабойный участок, в основу которого входит поинтервальный гидроразрыв пласта, кислотная обработка и высокое давление нагнетания. Приемистость такой скважины, входящей в последнюю группу, быстро снижается, и по истечению 3 месяцев работы восстанавливаются. Установка должна соответствовать нормам закачивающей жидкости, в которой не должны находиться взвеси гидроксида железа.

название	год	авторы	номер документа
СПОСОБ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЭКСПЛУАТАЦИИ НАГНЕТАТЕЛЬНОЙ СКВАЖИНЫ	2013	Ибрагимов Наиль Габдулбариевич Рахманов Айрат Рафкатович Закиев Булат Флусович Маликов Марат Мазитович Галиев Марсель Рамильевич	RU2524087C1
Способ эксплуатации нагнетательной скважины при одновременно-раздельной закачке жидкости	2018	Вахитова Римма Медерисовна Маликов Марат Мазитович	RU2695910C1
СПОСОБ ЭКСПЛУАТАЦИИ СКВАЖИНЫ ПРИ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ЗАКАЧКЕ РАБОЧЕГО АГЕНТА	2012	Ибрагимов Наиль Габдулбариевич Рахманов Айрат Рафкатович Ожередов Евгений Витальевич Закиев Булат Флусович Маликов Марат Мазитович	RU2481464C1
СПОСОБ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ НАГНЕТАТЕЛЬНОЙ СКВАЖИНЫ	2013	Саетгараев Рустем Халитович Мавлеев Ильдар Алисович Ахметзянов Руслан Робертович Маликов Марат Мазитович	RU2551038C2
СПОСОБ ОДНОВРЕМЕННО-РАЗДЕЛЬНОГО ИССЛЕДОВАНИЯ И РАЗРАБОТКИ МНОГОПЛАСТОВЫХ МЕСТОРОЖДЕНИЙ (ВАРИАНТЫ)	2008	Шарифов Махир Зафар Оглы Маркин Александр Иванович Комаров Владимир Семенович Слабецкий Андрей Анатольевич Асмандияров Рустам Наилевич Гарипов Олег Марсович Азизов Фатали Хубали Оглы	RU2371576C1
СПОСОБ ОПРЕДЕЛЕНИЯ ГЕРМЕТИЧНОСТИ СКВАЖИННОГО ОБОРУДОВАНИЯ ПРИ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ ДОБЫЧЕ ЖИДКОСТЕЙ ИЗ СКВАЖИНЫ ШТАНГОВЫМ И ЭЛЕКТРОЦЕНТРОБЕЖНЫМ НАСОСОМ	2015	Ибрагимов Наиль Габдулбариевич Рахманов Айрат Рафкатович Джафаров Мирзахан Атакиши Оглы Матвеев Дмитрий Валерьевич Хазипов Фарид Раисович	RU2589016C1
СПОСОБ ШАРИФОВА ДЛЯ ОДНОВРЕМЕННО-РАЗДЕЛЬНОЙ И ПООЧЕРЕДНОЙ ЭКСПЛУАТАЦИИ НЕСКОЛЬКИХ ПЛАСТОВ ОДНОЙ НАГНЕТАТЕЛЬНОЙ СКВАЖИНОЙ	2003	Шарифов Махир Зафар Оглы Леонов В.А. Кудряшов С.И. Шашель В.А. Хамракулов А.А. Гарипов О.М. Прытков Д.В.	RU2253009C1
Способ эксплуатации нагнетательной скважины с однолифтовой многопакерной компоновкой	2017	Маликов Марат Мазитович Вахитова Римма Медерисовна Абсалямов Руслан Шамилевич	RU2655547C1
СПОСОБ ИССЛЕДОВАНИЯ СКВАЖИНЫ	2013	Хисамов Раис Салихович Рахманов Айрат Рафкатович Хусаинов Руслан Фаргатович Туктаров Тагир Асгатович Загрутдинов Булат Ниязович Бадретдинов Дамир Мухаматшарипович	RU2527960C1
СПОСОБ ОПРЕССОВКИ КОЛОННЫ НАСОСНО-КОМПРЕССОРНЫХ ТРУБ	2011	Ибрагимов Наиль Габдулбариевич Габдрахманов Ринат Анварович Любецкий Сергей Владимирович Стерлядев Юрий Рафаилович Зотов Александр Максимович Шайдуллин Тимур Фаритович	RU2455479C1

Что такое скважина в нефтяной промышленности?

Помимо скважины, есть еще такие горные выработки, как колодец и шахта. В чем их отличие от рассматриваемого нами определения? На само деле, все довольно просто. В шахту или колодец человек может попасть, а в скважину – нет. Таким образом, дополнительное определение этого сооружения таково – горная выработка, схема и форма которой исключает доступ в неё человека.

Всем известно, что скважины делают при помощи бурения. Однако сказать, что их просто бурят было бы неверно. Эти капитальные сооружения, сложные в своем строении, под землей скорее строят, в связи с чем они относятся к основным средствам организации, а затраты на их бурение и обустройство являются капитальными вложениями.

Структура нагнетательной скважины

Нагнетательная скважина — это специально созданное инженерное сооружение, предназначенное для подачи флюидов (обычно газа или жидкости) в пласт горных пород с целью их добычи или использования в других производственных процессах.

Структура нагнетательной скважины включает в себя следующие элементы:

Скважинный ствол — вертикальная или наклонная часть скважины, пробуренная надлишком рассматриваемого пласта с целью обеспечения пластового давления. В вертикальном положении ствол является прямым, в наклонном — имеет наклон под углом от вертикали.
Конструкция скважинного ствола — основная прочная конструкция скважины, состоящая из набора труб и обсадных колонн. Конструкция скважины обеспечивает ее надежность и герметичность, а также служит для управления скважинными операциями.
Скважинное оборудование — комплекс технических устройств, предназначенных для осуществления различных операций при бурении скважины и добыче полезных ископаемых. В зависимости от конкретной задачи, в состав скважинного оборудования могут входить насосы, забойные устройства, клапаны, фильтры и другие элементы.
Насосно-компрессорное оборудование — установка или комплекс устройств, предназначенных для нагнетания газа или жидкости в пласт скважины. Насосно-компрессорное оборудование может быть установлено на поверхности или в непосредственной близости от скважины.
Головное оборудование — комплекс устройств, расположенных на верхнем конце скважины и служащих для приема и подачи флюидов, контроля и регулирования давления и температуры, а также для обеспечения безопасности и эффективности работы скважины.
Затрубное пространство — область между стенками скважины и наружной поверхностью обсадной колонны. Затрубное пространство заполняется цементом или другим материалом для укрепления стенок скважины и предотвращения проникновения нежелательных флюидов.

Такова основная структура нагнетательной скважины. Каждый из элементов играет ключевую роль в обеспечении надежности, безопасности и эффективности добычи или использования полезных ископаемых.

Компоненты нагнетательной скважины

Нагнетательная скважина — это система, которая используется для артезианского водоснабжения и подачи воды на поверхность. Она состоит из нескольких основных компонентов, каждый из которых имеет свою функцию:

Колодец: это вертикальное отверстие в грунте или скале, которое пробурено для доступа к водной толще. Он является основой для всей системы нагнетательной скважины.
Насос: это устройство, которое помогает перекачивать воду из нагнетательной скважины на поверхность. Различные типы насосов могут использоваться в зависимости от глубины и потребностей водоснабжения.
Нагнетательная труба: это трубопровод, который используется для транспортировки воды из нижней части колодца к поверхности. Он соединяется с насосом и обеспечивает подачу воды.
Клапаны и фильтры: эти компоненты необходимы для обеспечения правильного функционирования нагнетательной скважины. Клапаны контролируют поток воды и предотвращают обратный поток, а фильтры улавливают частицы и загрязнения, чтобы предотвратить повреждение насоса и других компонентов.
Регулирующие и измерительные устройства: эти компоненты используются для контроля и регулирования давления, потока и других параметров работы нагнетательной скважины.
Электрические соединения и системы управления: эти компоненты отвечают за подачу электроэнергии на насос и управление его работой. Они включают в себя кабели, реле, автоматические выключатели и другие устройства.

Все эти компоненты работают вместе, чтобы обеспечить надежную и эффективную подачу воды из нагнетательной скважины на поверхность. Без них скважина не сможет функционировать должным образом.
