В чем разница между разъемами upc и apc? - новости

Преимущества SC/UPC разъемов

Более широко распространены: SC/UPC разъемы широко используются в различных сетевых оборудованиях и установках, что делает их более доступными и удобными для использования.
Использование в одномиодных волокнах: SC/UPC разъемы являются идеальным выбором для одномодовых волокон, так как они обеспечивают низкую потерю вставки и отражения, а также гарантируют высокую скорость и качество передачи данных.
Простота монтажа и демонтажа: SC/UPC разъемы имеют стандартный форм-фактор, что делает их легко устанавливаемыми и съемными. Это позволяет сократить время и усилия при инсталляции и обслуживании волоконно-оптических соединений.
Надежность и стабильность: SC/UPC разъемы обладают превосходными механическими свойствами, такими как высокая стойкость к вибрации и удару. Это гарантирует долговечность и надежность соединений при эксплуатации.

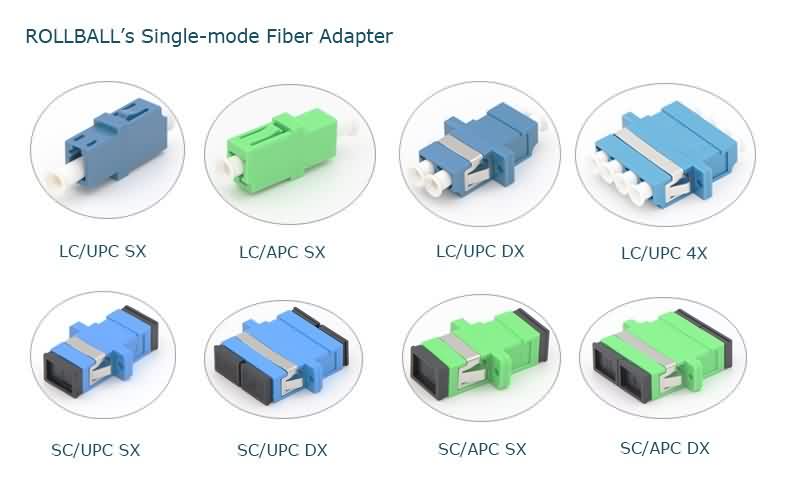

Совместимость с другими разъемами: SC/UPC разъемы совместимы с другими стандартными разъемами, такими как LC и FC, что обеспечивает гибкость и удобство при конфигурации и использовании сетевого оборудования.

Какие факторы необходимо учесть при выборе разъема?

При выборе межконнекторного разъема, такого как SC/UPC или SC/APC, необходимо учесть несколько факторов:

Тип системы. Первым делом необходимо определить тип оптической системы, в которой будет использоваться разъем

Важно понять, требуется ли разъем для FTTx сети, локальной сети, телекоммуникаций или других систем. Это поможет определить, какой разъем будет наиболее подходящим.

Уровень потерь

Разъемы SC/UPC и SC/APC имеют различные уровни потерь во время передачи сигнала. SC/APC разъемы обеспечивают более низкий уровень потерь из-за угла закрытой апертуры, что делает их предпочтительным выбором для систем, требующих высокой передающей способности.

Требования к излучению. Если в системе необходимо минимизировать отражение и обратное рассеяние, то SC/APC может быть более подходящим выбором. Этот тип разъема имеет более низкий уровень излучения, что уменьшает потери сигнала.

Бюджет проекта. Естественно, стоимость различных типов разъемов может отличаться. Если в проекте важна экономия, то SC/UPC может быть более подходящим выбором.

Требования к установке и обслуживанию
Если важным фактором является удобство установки и обслуживания, то стоит обратить внимание на технические характеристики разъемов, включая их размер, форму и способ подключения.

Учитывая эти факторы, вы сможете правильно выбрать разъем, который наилучшим образом соответствует вашим потребностям и требованиям вашей оптической системы.

Как выбрать: UPC или APC?

Разница между UPC и APC заключается в угле полировки конца волокна. В UPC конец волокна полируется под прямым углом, в то время как в APC конец волокна полируется под углом 8 градусов.

Выбор между UPC и APC зависит от конкретной ситуации и требований качества передачи данных. Вот несколько факторов, которые можно учесть при выборе:

UPC	APC
Более простая и дешевая технология	Более сложная и дорогая технология
Более высокая потеря вставки	Более низкая потеря вставки
Большее количество отраженного света	Меньшее количество отраженного света
Часто применяется во внутренних сетях и системах	Обычно применяется во внешних сетях и системах

Учитывая эти факторы, можно выбрать между UPC и APC на основе конкретных требований вашей системы. Если вам нужна более надежная передача данных и готовы потратить больше денег, то APC может быть лучшим выбором. Если вам нужна простая и недорогая технология, которая будет работать хорошо во внутренних сетях, то UPC может быть правильным выбором.

Рекомендации по уходу за оптическими коннекторами: Apc и upc

Оптические коннекторы Apc и upc имеют различную конструкцию и полировку концевой части. Коннекторы Apc имеют угловое соединение, которое помогает снизить отражение света и максимизировать передачу сигнала. Коннекторы upc обеспечивают более низкое отражение света, но они менее эффективны в снижении потерь сигнала в сравнении с коннекторами Apc.

Для очистки коннекторов Apc и upc требуются специальные инструменты и материалы. Вам потребуется очищающий раствор или спрей, специальные очищающие палочки или ватные палочки и сухая линза для удаления остатков очищающего раствора.

Шаг	Очистка коннекторов Apc	Очистка коннекторов upc
1	Очистите коннектор при помощи очищающей палочки, смоченной в очищающем растворе.	Очистите коннектор при помощи очищающей палочки, смоченной в очищающем растворе.
2	Ополосните коннектор чистой водой и удалите остатки раствора сухой линзой.	Ополосните коннектор чистой водой и удалите остатки раствора сухой линзой.
3	Проверьте коннектор на отсутствие пыли и загрязнений.	Проверьте коннектор на отсутствие пыли и загрязнений.
4	Установите коннектор обратно в оптическую систему.	Установите коннектор обратно в оптическую систему.

Важно выполнять очистку оптических коннекторов регулярно, особенно при работе в пыльных или грязных условиях. Также следует учитывать, что несоблюдение рекомендаций по очистке может привести к повреждению коннектора и ухудшению качества сигнала

Помните, что правильный уход за оптическими коннекторами Apc и upc поможет обеспечить надежность и стабильную работу вашей оптической сети.

Перспективы для локальных сетей

Сегодня активное применение одномодовых оптических волокон при строительстве локальных сетей определяет необходимость производства многих разъемов как в одномодовом, так и в многомодовом исполнении.

Дальнейшее совершенствование структурированных кабельных сетей возможно с использованием материалов, не применяющихся в настоящее время (например, волокна из полиамида в качестве среды передачи). Это определит необходимость разработки специализированных пассивных оптических компонентов, что выделит решения для локальных сетей в отдельную самостоятельную сферу. В результате невозможно будет использовать существующие ныне конструкции пассивных оптических компонентов (в данном случае оптических разъемов) в качестве универсальных. Вместе с тем появление новых конструктивных решений может стать мощным толчком как для модификации существующих, так и для создания специализированных разъемов новых типов.

Еще один движущий фактор совершенствования разъемов — это разработка более высокоскоростного оборудования систем передачи. Следствием этого станут новые требования к пассивным оптическим компонентам, что также обуславливает необходимость совершенствования существующих и создание новых конструкций оптических разъемов.

Методы полировки

Существуют различные методы полировки волокна в оптических разъемах, включая APC (англ. Angled Physical Contact) и UPC (англ. Ultra Physical Contact).

У метода APC волоконный разъем имеет наклонную поверхность, что позволяет достичь более низкой потери сигнала и улучшить внешнюю отраженную мощность. Этот метод наиболее распространен в фибероптических системах, где требуется высокая точность и минимальные потери.

Метод UPC используется в разъемах, которые не требуют такой высокой точности, как в APC. В UPC волоконная поверхность полируется плоско и перпендикулярно оси, что обеспечивает хорошую связь и пропускание сигнала. Однако в UPC потери отраженного сигнала могут быть выше, чем в APC.

Для полировки волоконных разъемов могут использоваться специальные полировочные пленки или жидкости, а также специальные полировочные машины

При этом важно соблюдать все технические требования и рекомендации производителей, чтобы достичь наилучших результатов

Очистка и полировка волоконных разъемов являются критическими процессами для обеспечения оптимальной работы оптической системы. Регулярная чистка и обслуживание помогут сохранить качество соединения и минимизировать потери сигнала.

Метод полировки	Особенности
APC	— Наклонная поверхность
UPC	— Плоская поверхность, перпендикулярно оси

Оптические коннекторы

Что означают все эти буквы? Возьмем типичную маркировку оптического патчкорда. К примеру, SC/UPC-LC/UPC MultiMode Duplex. SC и LC – это типы коннекторов. Здесь мы имеем дело с патчкордом – переходником, так как два разных типа разъема; UPC – тип шлифовки; Multimode – вид волокна, здесь многомодовое волокно, еще может быть обозначено аббревиатурой MM. Одномодовое маркируется как SinglеMode или SM; Duplex – два разъема в одном корпусе, для более плотного расположения. Обратный случай – это Simplex, один коннектор. Пример Duplex:

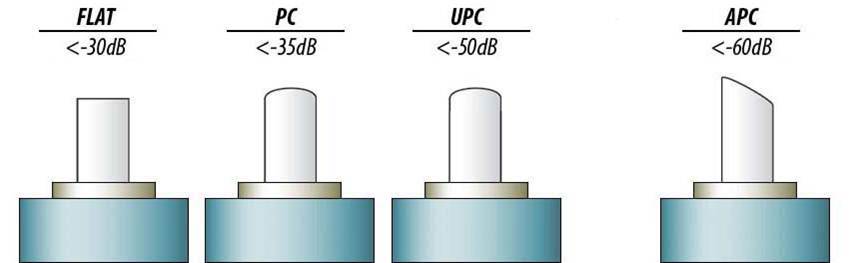

Типы полировки (шлифовки) оптоволоконных разъемов

Шлифовка или полировка оптоволоконных разъемов призвана обеспечить идеально плотное соприкосновение сердечников оптоволокна. Между их поверхностями не должно быть воздуха, так как это ухудшает качество сигнала. На данный момент используются такие типы полировки, как PC, SPC, UPC и APC.

PC – прародитель всех остальных видов полировки. Разъем, обработанный методом PC (в том числе вручную), представляет собой скругленный наконечник.

Обратите внимание, на рисунке видно, что соединение коннекторов с плоским торцом чревато возникновением воздушной прослойки. В то время как скругленные торцы соединяются более плотно

Может применяться в сетях небольшой дальности, предполагающих небольшую скорость передачи данных.

SPC – улучшенный вариант PC, но шлифовка производится только машинным способом.

UPC – почти плоский (но не совсем) разъем, который производится с применением высокоточной обработки поверхности. Дает отличные показатели отражательной способности (по сравнению с PC и SPC), поэтому активно применяется в высокоскоростных оптических сетях. Коннекторы с этим типом разъема чаще всего – синие.

APC – разъем, обработанный по совсем другому принципу: концы скошены под углом 8 градусов. Такая полировка поверхности дает самые лучшие результаты. Обратные отражения сигнала практически сразу покидают покидают оптоволокно, и благодаря этому снижаются потери. Разъемы с полировкой APC применяются в сетях с высокими требованиями к качеству сигнала: передача голосовых, видеоданных. Как пример – кабельное телевидение. Коннекторы с этим типом разъема – зеленого цвета.

Ниже на рисунке схематично показано как отражённый на стыке сигнал распространяется не по той же оси, что основной сигнал, благодаря чему оказывает меньшее влияние на него.

Несовместимость прямой и угловой полировки

Внимание! Коннекторы с шлифовкой APC не подходят к разъемам с другой полировкой (PC, SPC, UPC) и вызывают взаимное повреждение. Полировки PC, SPC, UPC взаимно совместимы

В оптических системах широко распространена прямая полировка UPC – на нее рассчитано большинство портов в активном оборудовании, с ней изготавливаются коннекторы оптических патч-шнуров и пигтэйлов. Для решений, использующих прием и передачу по одному и тому же волокну, для защиты активного оборудования, чувствительного к обратным отражениям, была разработана угловая полировка коннекторов APC.

Поскольку в технологии PON сеть строится на использовании одного волокна в обе стороны для приема и передачи для всех пользователей, производители оборудования PON предлагают компоненты с зелеными проходными адаптерами и портами, рассчитанными на угловую полировку. Это касается делителей (сплиттеров), пигтэйлов, по крайней мере, части портов активного оборудования на центральном узле (OLT, Optical Line Terminal), а иногда и абонентского оборудования ONT/ONU (Optical Network Terminal/Optical Network Unit).

Why polishing matters?

The most commonly used types of fiber optic connectors, such as LC, SC, ST, FC, E2000, come in two types of ferrule end-face polishing: UPC (Ultra Physical Contact) and APC (Angled Physical Contact). The type of polish is indicated by the color code of the connector: blue for PC-UPC, black for FC/PC-UPC, green for APC.

The geometry of connector joints focuses on ensuring proper physical contact between two fibers placed in a ferrule. The spherical surface of the fibers is precisely polished so that the contacting surfaces meet centrally in the axial sleeve. The elimination of the air gap is achieved by a gentle pressure of the fibers being joined (the fibers bend until they contact the sleeve). The physical contact between the fibers must be durable and maintained over time regardless of changes in temperature, pressure, or vibration. The proper pressure of fibers is provided by the spring of the connector, ensuring physical contact regardless of environmental changes.

International standards specify three key physical parameters that allow to determine the quality of polished surfaces: the radius of curvature (radius of the sphere formed on the polished axial sleeve), fiber height (distance of fiber protrusion or cut after polishing in relation to the axial sleeve), and highest peak displacement (polishing and vertex displacement, eccentricity of vertex and polishing).

The fiber optic ferrule is appropriately polished to improve the performance of fiber optic connections made using optical connectors.

To minimize losses, fiber optic connectors usually contact end surfaces properly polished, used in the UPC optical joining technique or at a slight angle in the APC angle joining technique to eliminate reflections. However, UPC connectors are not perfectly flat and have a slight curvature — for better core alignment.

Photo of SC/APC and SC/PC connectors

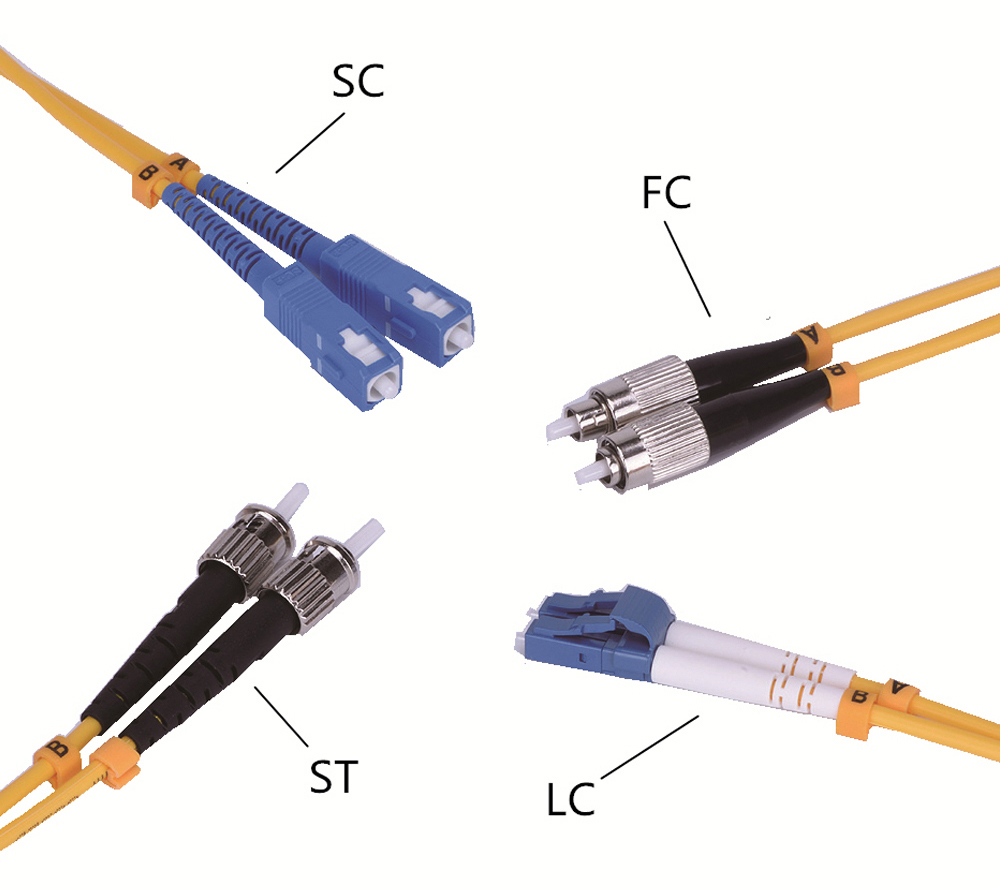

Типы оптических разъемов

В настоящее время наиболее распространены три типа оптических разъемов: FC, SC и LC.

FC

Разъемы FC, как правило, используются в одномодовых соединених. Корпус разъема выполнен из никелированной латуни. Резьбовая фиксация позволяет обеспечить надежную защиту от случайных разъединения.

Старый, зарекомендовавший себя стандарт. Обеспечивает отличное качество соединения, особенно FC/UPC, FC/APC.

подпружиненное соединение, за счет чего достигается «вдавливание» и плотный контакт;
металлической колпачок обеспечивает прочную защиту;
коннектор вкручивается в розетку, а значит, не может выскочить, даже если случайно дернуть;
шевеление кабеля не влияет на соединение.

Однако плохо подходит для плотного расположения разъемов — необходимо пространство для вкручивания/выкручивания.

SC

Более дешевый и удобный, но менее надежный аналог FC. Легко соединяется (защелка), разъемы могут располагаться плотно.

Однако пластиковая оболочка может сломаться, а на затухание сигнала и обратные отражения влияют даже прикосновения к коннектору.

Данный тип разъемов используется наиболее часто, но не рекомендован на важных магистралях.

Тип разъема SC используется как для многомодового волокна, так и одномодового. Диаметр наконечника 2,5 мм, материал — керамика. Корпус коннектора выполнен из пластика. Фиксация коннектора осуществляется поступательным движением с защелкиванием.

LC

Уменьшенный аналог SC. За счет малого размера применяется для кроссовых соединений в офисах, серверных и т.п. — внутри помещений, там где требуется высокая плотность расположения разъемов.

Диаметр наконечника разъема 1,25 мм, материал — керамика. Фиксация разъема происходит за счет прижимного механизма — защелки, аналогично разъему типа RJ-45, которая исключает непредвиденное разъединение.

При использовании дуплексных патчкордов возможно соединение коннекторов клипсой. Используется для многомодовых и одномодовых волокон.

Автор разработки этого типа коннектора — ведущий производитель телекоммуникационного оборудования, Lucent Technologies (США) — изначально прогнозировал своему детищу судьбу лидера рынка. В принципе, так оно и есть. Особенно учитывая то, что этот тип разъема относится к соединениям с повышенной плотностью монтажа.

ST

В настоящее время ST коннектор широко не применяется из-за недостатков и возросших потребностей по плотности монтажа. Фиксация коннектора происходит за счет поворота вокруг оси, подобно BNC разъему.

Особенности обслуживания полировки

Обслуживание полировки, в частности APC и UPC полировки, имеет свои особенности, которые необходимо учитывать при выборе.

1. Тип фибры: при обслуживании процесса полировки следует учитывать тип используемой фибры. Для APC полировки чаще всего используется многомодовая фибра, в то время как для UPC полировки — одномодовая фибра.

2. Требования к качеству: APC полировка обеспечивает более высокое качество соединения, так как уменьшает отражение света. Она требует более тщательной и аккуратной обработки, иначе могут возникнуть повреждения и потеря сигнала.

3. Цена: стоимость обслуживания APC полировки часто выше по сравнению с UPC полировкой. Это связано с более сложным процессом обработки и большей трудоемкостью.

4. Профессиональное обслуживание: для достижения наилучших результатов рекомендуется обратиться к профессионалам, которые имеют опыт и знания в области полировки фибры. Они смогут правильно выполнить процесс и гарантировать качество соединения.

Учитывайте тип фибры при выборе процесса полировки.
Используйте APC полировку для достижения более высокого качества соединения.
Подготовьтесь к более высокой стоимости обслуживания APC полировки.
Обратитесь к профессионалам для получения наилучших результатов.

Коннектор ST.

Корпус оптического коннектора изготавливается из металла и имеет округлую форму. Фиксация коннектора осуществляется с помощью защелок на вращающейся оправе коннектора. Прижимная сила достигается засчёт пружины, установленной между корпуом и подвижной оправой. На передней части коннектора находится выемка (ключ), которая предотвращает прокручивание коннектора при фиксации. Цвет коннектора зависит от типа полировки. Феррул коннектора изготавливается из керамики и имеет диаметр 2,5 мм. Если сравнивать коннектор ST с тремя предшедшими, то можно ответить только пару его положительных сторон — достаточно крепкую фиксацию в оптическом адаптере (крепкую в плане не возможности выпадения или случайного выдёргивания) и простоту установки. Зато отрицательных наберётся очень много — сильно выпирающий из корпуса феррул, возможность кругового вращения, низкая виброустойчивость (так как коннектор не жёстко фиксируется на оптическом адаптере). В настоящее время этот вид коннектора можно отнести к вымирающему, хотя не он ещё нередко встречается в волоконно — оптических линиях связи.

Виды оконцовываемого волокна:

Типы полировки: PC, UPC, SPC.

Типы оконцовываемого волокна: SM, MM.

Диаметр оболочки волокна: 0.9, 2, 3 мм.

Сетевые технологии

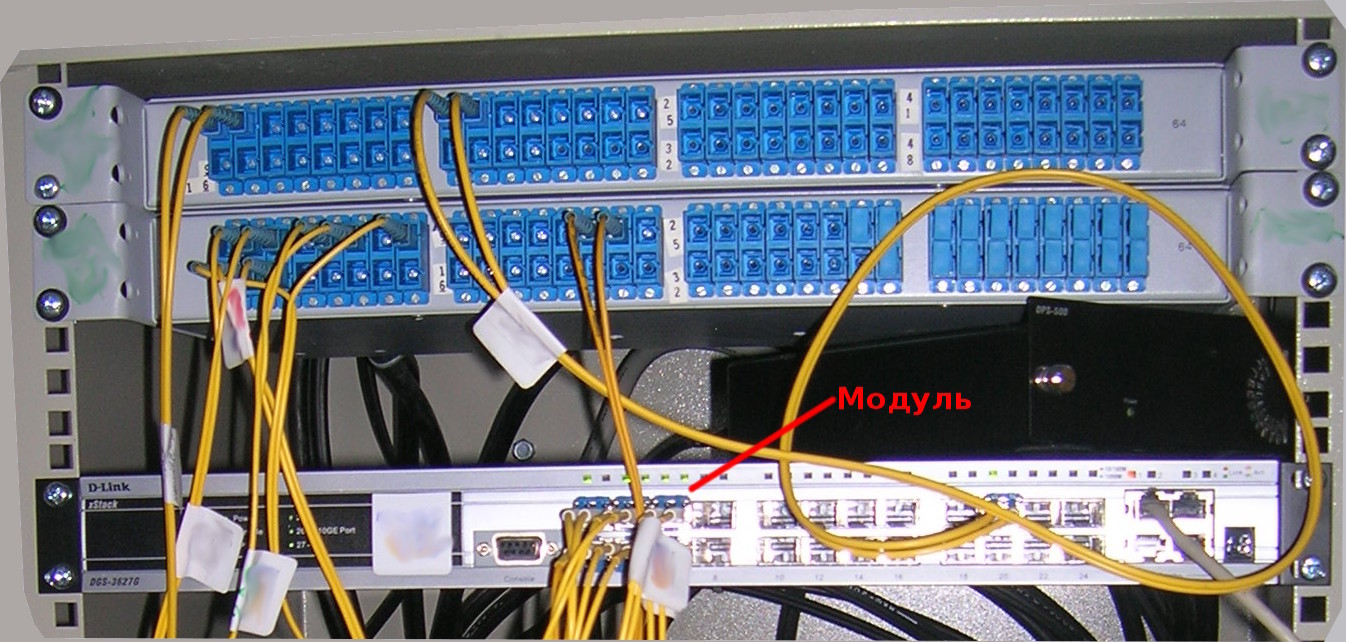

Часто у знакомых системных администраторов, не сталкивавшихся раньше с оптическим волокном, возникают вопросы, как и какое оборудование необходимо для организации соединения. Немного почитав, становится понятно, что нужен оптический трансивер. В этой обзорной статье я напишу основные характеристики оптических модулей для приема/передачи информации, расскажу основные моменты, связанные с их использованием, и приложу много наглядных изображений с ними

Осторожно, под катом много трафика, делал кучу своих собственных фотографий

Вот об этих маленьких электронных штуковинах дальше и пойдет речь.

Application Considerations of UPC and APC Connectors

There is no doubt that the optical performance of APC connectors is better than UPC connectors. In the current market, the APC connectors are widely used in applications such as FTTx, passive optical network (PON) and wavelength-division multiplexing (WDM) that are more sensitive to return loss. But besides optical performance, the cost and simplicity also should be taken into consideration. So it’s hard to say that one connector beats the other. In fact, whether you choose UPC or APC will depend on your particular need. With those applications that call for high precision optical fiber signaling, APC should be the first consideration, but less sensitive digital systems will perform equally well using UPC.

Fiberstore offers a variety of high speed fiber optic patch cables with LC, SC, ST, FC etc. connectors (UPC and APC polish). For more information about UPC and APC fiber optic connectors, please visit fs.com.

Related Article: 6 Steps Help to Choose Right Fiber Optic Patch Cable

Related Article: LC Fiber Connector, Adapter and Cable Assemblies

Comparison: APC vs UPC vs PC

Fiber Connector Type	Return Loss	End Face Shape
APC	-60dB
UPC	-50dB
PC	-40dB

UPC vs PC

End Face Structure — The basic difference between UPC vs PC is the structure of the end face of fiber connectors. The PC connector features an almost flat surface, whereas UPC looks like a more dome-shaped convex spherical surface.

Polish Technology — UPC utilizes optimized extended polishing technology, getting a better fiber surface finish than PC.

Return Loss — The different structure and polish technology results in the different performance of the return loss. The minimum return loss of the UPC connector is -50dB while the PC connector is -40dB.

APC vs UPC

End Face Structure — Similar to UPC and PC, the basic difference between APC vs UPC is also their end face structure. The end face of the UPC connector is shaped as a flat-convex spherical without angle. Instead of flat, the end face APC connector is sloping, and the APC connector angle is 8-degree. The 8-degree sloping surface allows a more accurate contact of two end face surfaces on two fibers, also efficiently reduces the back reflection by reflecting the light to the fiber cladding.

Fiber APC vs UPC Light Back Reflection

Return Loss — APC connector has the best return loss performance of -60dB. The return loss of the UPC connector is -40dB, which is higher than the PC but lower than APC.

Color — According to industry standards, the typical APC connector color is green while UPC connector is blue. You can easily distinguish APC from UPC by their color. For example, as the following figure shows, the connectors LC UPC to LC UPC connector duplex OS2 single mode fiber are blue, and connectors of LC APC to LC APC connector duplex OS2 single mode fiber are green.

Single mode fiber with LC UPC vs LC APC connector

PC vs. UPC vs. APC разъемы

После определения трех типов разъемов, вы обнаружите, что разъемы для PC, UPC и APC различаются во многих аспектах. Ниже перечислены их различия во внешнем виде, производительности и категориях приложений.

Внешность

Основным отличием с точки зрения внешнего вида является торцевая поверхность волокна. Разъемы PC и разъемы UPC оба полируются без угла, хотя торцевая поверхность UPC имеет небольшую кривизну. Вместо этого, разъем APC характеризирует 8 ° угловой торцевой поверхностью.

Еще одно очевидное отличие — это цвет. Это видно, какой тип полировки стиля разъема отличается по цвету корпуса разъема. В качестве примера возьмем FS LC APC одномодовый оптический патч-корд , разъемы на обоих концах волокна все зеленые. В то время как для LC UPC одномодового оптического патч-корда,разъемы обычно синего цвета. Это также простой способ отличить эти разъемы.

Рисунок 5: LC / UPC VS LC / APC

Производительность

Раньше было трудно добиться низких вносимых потерь при использовании разъемов APC из-за воздушного зазора в смещениях вершины, , в настоящее время совершенствование конструкции разъемов и производство разъемов APC позволяют повысить производительность. Разница вставки между APC и UPC была уменьшена.

Что касается производительности возвратных потерь, Возможно, вы заметили, что разъемы APC имеют самое низкое обратное отражение из всех упомянутых оптоволоконных разъемов благодаря угловой торцевой поверхности. По этой причине значения возвратных потерь различны. В соответствии с отраслевыми стандартами, возвратные потери разъемов PC, UPC и APC составляют соответственно около -40 дБ, -50 дБ и -60 дБ или выше. Чем выше обратные потери, тем ниже отражение и тем выше производительность разъема. Это доказывает, что разъемы APC работают лучше всех перечисленных разъемов.
