Защита и безопасность - почему предохранитель необходим на сетевом фильтре

Плавкий предохранитель

Плавкий предохранитель состоит из двух основных частей: корпуса ( патрона) из электроизоляционного материала и плавкой вставки. Концы плавкой вставки соединены с клеммами, с помощью которых предохранитель включается в линию последовательно с защищаемым потребителем или участком цепи. Плавкая вставка выбирается с таким расчетом, чтобы она плавилась раньше, чем температура проводов линии достигнет опасного уровня или перегруженный потребитель выйдет из строя.

Плавкие предохранители служат для защиты всей электрической сети крана от коротких замыканий. Принцип действия предохранителей основан на расплавлении их плавких элементов при резком возрастании силы тока в цепи.

Плавкие предохранители выпускают трех типов: пробочные, рассчитанные на силу тока до 60 А, трубчатые СПО — до 360 А и пластинчатые-до 600 А.

Плавкие предохранители предназначены для защиты электрооборудования и электрических сетей от больших токов, возникающих при коротких замыканиях, и значительных ( 50 % и более) перегрузках. В предохранителе помещается проводник с низкой температурой плавления ( плавкая вставка), через который проходит ток защищаемой цепи. При увеличении тока выделяется большое количество тепла, под действием которого проводник расплавляется и размыкает цепь. На башенных кранах применяют трубчатые предохранители без наполнения ПР-2 и с наполнением ПН2, НПР, НПН.

Плавкий предохранитель — тепловой, разрывного действия служит для разрыва электрической цепи при перегрузках.

Плавкие предохранители не могут защищать двигатель от небольших и длительных перегрузок. Только при внезапных больших перегрузках или коротких замыканиях предох-раяители могут быстро отключать двигатели. Автоматы размыкают электрические цепи при перегрузке или коротких замыканиях. Для защиты двигателей от перегрузок ( но не от коротких замыканий) используют тепловые реле, которые выбираются по номинальному току двигателя.

Плавкий предохранитель ПР.

Плавкие предохранители используют в лифтах для защиты слаботочных цепей управления, сигнализации и освещения от токов короткого замыкания. Состоит предохранитель из трех основных частей: корпуса, контактного устройства и металлической плавкой вставки. Предохранитель типа ПР ( рис. 87) включает в себя фибровый корпус 4, обоймы 2, плавкую вставку 3 и контакты /, которые одновременно служат и для крепления предохранителя к токоподводящим выводам. При коротком замыкании предохраняемой цепи плавкая вставка сгорает и цепь разрывается. Под действием высокой температуры фибра разлагается и выделяет газ, способствующий гашению дуги, которая возникает при разрыве цепи. Наиболее распространены также предохранители пробочные и с кварцевым заполнителем.

Плавкие предохранители защищают электродвигатели и прочие промышленные устройства только от токов короткого замыкания, а от длительных перегрузок они надежно защитить не могут. Поэтому в мощных электротехнических установках кроме плавки предохранителей устанавливается автоматическая защита.

Конструкция предохранителя ПР-1.

Плавкие предохранители очень просты и дешевы. Однако они обладают существенными недостатками. Так будет продолжаться до тех пор, пока кривые не сблизятся.

Плавкий предохранитель должен отключать место повреждения от неповрежденных элементов установки. Необходимо стремиться к тому, чтобы при сгорании плавкой вставки заполнитель вступал в химическое соединение с парами плавкой вставки и при этом выделялось как можно больше газов, деионизирующих дуговое пространство и облегчающих процесс разрыва дуги.

Плавкий предохранитель представляет собой аппарат, служащий для защиты электрических цепей от токов короткого замыкания и чрезмерных токов нагрузки. При повышении тока нагрузки выше установленного значения предохранитель автоматически отключает цепь.

Плавкие предохранители применяют для защиты электрических сетей от коротких замыканий, а в некоторых случаях и от перегрузок. В сетях напряжением до 1000 в плавкие предохранители являются основным видом защиты. В сетях более высокого напряжения ( до 110 кв) их применяют во всех случаях, когда они удовлетворяют требованиям, предъявляемым к защите.

Плавкий предохранитель состоит из плавкой вставки, представляющей собой металлический проводник уменьшенного сечения, патрона или конструкции, в которой закрепляется плавкая вставка, и иногда устройства, облегчающего гашение дуги.

Применение плавкого предохранителя в различных сферах

Электроэнергетика: В электроэнергетике плавкие предохранители широко применяются для защиты электрических сетей и оборудования от перегрузок. Они устанавливаются на различных уровнях сети – от главных подстанций до распределительных щитов в жилых домах. Плавкие предохранители позволяют быстро отключить электрическую цепь в случае перегрузки, предотвращая возникновение пожара и других опасных ситуаций.
Автомобильная промышленность: В автомобильной промышленности плавкие предохранители используются для защиты электрических цепей автомобилей от перегрузок и короткого замыкания. Они устанавливаются в разных частях автомобиля, включая главный предохранительный блок и отдельные модули. Плавкие предохранители обычно имеют специальные маркировки, которые указывают на их номинальный ток и другие характеристики.
Электроника: В электронике плавкие предохранители используются для защиты электронных компонентов от перегрузок и короткого замыкания. Они устанавливаются в различных устройствах, включая компьютеры, телевизоры, мобильные телефоны, печатные платы и др. Плавкие предохранители обеспечивают быстрое и надежное отключение электрической цепи в случае возникновения аварийной ситуации, предотвращая повреждение электронных компонентов и их перегрев.
Промышленность: В промышленности плавкие предохранители используются для защиты электрических цепей и оборудования от перегрузок, короткого замыкания и других электрических сбоев. Они устанавливаются в различных устройствах и системах, включая трансформаторы, электроприводы, серверные комнаты, коммуникационные шкафы и др. Плавкие предохранители гарантируют бесперебойную работу промышленного оборудования и предотвращают возможные аварии и повреждения.

Все эти примеры демонстрируют широкий спектр применения плавкого предохранителя в различных сферах, где безопасность электрооборудования является критически важной. Плавкий предохранитель – надежное и эффективное устройство, которое помогает предотвратить возможные аварии и защищает электрические цепи от повреждений

Поэтому он является неотъемлемой частью любой электрической системы и должен выбираться с учетом специфических требований каждой конкретной сферы применения.

Вопрос-ответ:

Что такое предохранитель стеклянный?

Предохранитель стеклянный – это электрическое устройство, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Он состоит из стеклянной трубки, внутри которой находится проволока с высокой плавкостью. Когда в цепи происходит перегрузка или короткое замыкание, проволока нагревается и перегорает, отключая электрическую цепь и предотвращая возможное повреждение оборудования или пожар.

Какой предохранитель стеклянный выбрать?

Выбор стеклянного предохранителя зависит от номинального тока и напряжения цепи, которую он должен защищать. Номинальный ток предохранителя должен быть несколько выше максимального рабочего тока цепи, чтобы предохранитель не перегорал при обычном использовании оборудования. Напряжение предохранителя должно быть не меньше напряжения цепи, чтобы он мог надежно отключить цепь при возникновении перегрузки или короткого замыкания.

Как установить предохранитель стеклянный?

Установка стеклянного предохранителя производится в специальные держатели или патроны, предназначенные для этого. Во избежание поражения электрическим током перед установкой предохранителя необходимо отключить электропитание. После этого нужно аккуратно вставить предохранитель в держатель так, чтобы проволока находилась между контактами. Затем необходимо убедиться, что предохранитель надежно закреплен и нажать его до упора, чтобы обеспечить надежный контакт.

Как узнать, что предохранитель стеклянный перегорел?

Перегоревший стеклянный предохранитель легко узнать по внешнему виду — проволока внутри стеклянной трубки обрывается и становится видимой. Также перегоревший предохранитель может издавать характерный хрустящий звук при попытке его отключить или заменить. Если в электрической цепи произошел перегрузка или короткое замыкание, и предохранитель перегорел, необходимо найти причину перегрузки или короткого замыкания и устранить ее перед заменой предохранителя.

Какую функцию выполняет предохранитель стеклянный?

Предохранитель стеклянный предназначен для защиты электрических цепей от перегрузок и короткого замыкания. Он является самым распространенным типом предохранителей и имеет простую конструкцию.

Что такое электрические аппараты?

Электрические аппараты – это устройства, используемые для управления и защиты электрических цепей. Они выполняют ряд функций, включая включение и выключение электрического тока, регулирование его напряжения и тока, а также защиту от перегрузок и коротких замыканий.

Существует множество различных типов и моделей электрических аппаратов, каждый из которых предназначен для определенных задач. Некоторые из наиболее распространенных типов включают выключатели, предохранители и электрические реле. Рассмотрим каждый из них более подробно.

Выключатели

Выключатели – это устройства, используемые для включения и выключения электрических цепей. Они имеют ручку, кнопку или переключатель, с помощью которого можно управлять подачей электрического тока. Выключатели обычно применяются в домашних и коммерческих электрических сетях для управления освещением и электроприборами.

Предохранители

Предохранители – это устройства, предназначенные для защиты электрических цепей от перегрузок и коротких замыканий. Они состоят из проводящего элемента, который перегорает при превышении допустимого тока, и защитного корпуса. После перегорания предохранитель должен быть заменен новым. Предохранители широко используются в электрических системах, чтобы предотвратить повреждение проводки и электрооборудования.

Электрические реле

Электрические реле – это устройства, которые используются для управления электрическими цепями на основе сигнала или условий, полученных с помощью других устройств. Они могут выполнять различные функции, от управления мощными электромагнитами до контроля рабочих параметров оборудования. Электрические реле широко применяются в промышленных системах автоматизации и управления.

Выводы

Все эти электрические аппараты важны для эффективной работы электрических систем. Они обеспечивают безопасность, контроль и защиту от перегрузок и коротких замыканий. Выбор правильного типа и модели аппарата зависит от задач, которые необходимо решить, и требований конкретной электрической системы.

Номинальное значение тока предохранителей с токовой защитой

Предохранители с токовой защитой, также известные как автоматические выключители, предназначены для обеспечения безопасности электрических систем и устройств. Они представляют собой устройства, которые автоматически обрывают электрическую цепь при превышении заданного номинального значения тока.

Номинальное значение тока предохранителей определяется производителем в соответствии с требованиями и спецификациями электрической системы или устройства, которое они должны защищать. Номинальное значение тока указывает на максимальный ток, который может протекать через предохранитель без его срабатывания. Если ток в цепи превышает номинальное значение, предохранитель автоматически обрывает цепь, предотвращая перегрузку и возможные повреждения оборудования или системы.

Выбор правильного номинального значения тока предохранителя является важным для обеспечения его эффективной работы и защиты. Определение номинального значения тока должно основываться на расчетах электрических параметров системы или устройства, таких как максимальный ток, сопротивление и другие факторы. Следует также учитывать будущий рост потребления электроэнергии и возможные нагрузки системы или устройства в процессе работы.

Как соединяются радиоэлементы в схеме

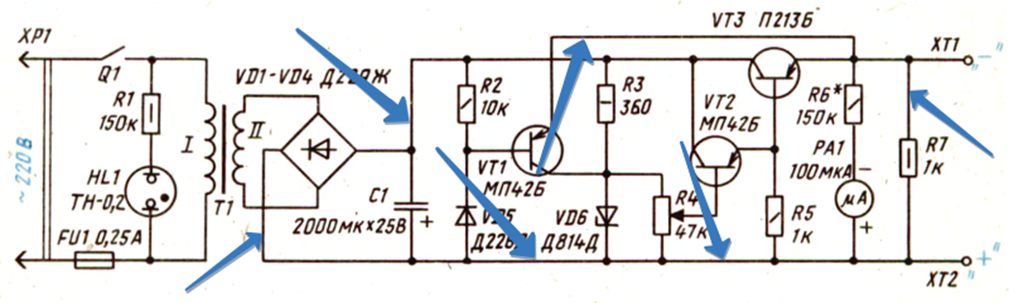

Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача — соединять радиоэлементы.

Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Как работает предохранитель SMD?

Предохранители SMD. Для защита бортовых цепей — предназначен для автоматизированной сборки. SCHURTER предлагает широкий спектр решений для первичной и вторичной защиты непосредственно на печатной плате. Предохранители UMT-H, UMF 250 и UMT 250 предлагают компактные и точные решения, которые, кроме того, устойчивы к импульсам.

Как узнать, перегорел ли предохранитель для поверхностного монтажа?

Шаг 1: Найдите перегоревший предохранитель.

Теперь, после того, как цепь была отключена, поместите провода по обе стороны от предохранителя, и если вы услышите тот же звуковой сигнал, а измеритель показывает очень низкое сопротивление, предохранитель все еще исправен. Если вы не слышите звуковой сигнал и / или мультиметр показывает OL, то предохранитель перегорел.

Что означают буквы на предохранителях?

Число и A (может быть мА) — это номинальный ток предохранителя. L означает, что это плавкий предохранитель с низкой отключающей способностью или стеклянный предохранитель (H — это высокая отключающая способность, обычно это керамический корпус). . После этого идет набор из трех цифр и буквы «R», которые обозначают текущий рейтинг предохранитель.

Как определить предохранитель на печатной плате?

Если у вас керамический предохранитель, проверьте его с помощью мультиметр. Установите измеритель на непрерывность и прикоснитесь щупами измерителя к металлическим концам предохранителя. Если прибор издает звуковой сигнал, предохранитель исправен и исправен.

Как работает самовосстанавливающийся предохранитель?

Восстанавливаемые предохранители с положительным температурным коэффициентом являются усовершенствованными по сравнению с одноразовыми предохранителями. Когда происходит короткое замыкание, они нагреваются и переходят из состояния с низким сопротивлением в состояние с высоким сопротивлением. Позвольте им остыть (обычно путем отключения питания) сбрасывает их в состояние низкого сопротивления.

Как узнать, перегорел ли предохранитель 13а?

Выньте предохранитель из держателя. В некоторых случаях может потребоваться небольшая отвертка, чтобы открутить крышку держателя предохранителя. Посмотрите на предохранитель. Если в проводе виден разрыв или темное или металлическое пятно внутри стекла, значит, перегорел предохранитель, и его необходимо заменить.

Как узнать, перегорел ли предохранитель 250 В, 20 А?

Домовладелец может определить, перегорел ли стеклянный предохранитель. визуальный осмотр и поиск обрыва тонкого провода и коричневого цвета в центре предохранителя. Однако керамический предохранитель не обнаруживает повреждений при визуальном осмотре. Единственный способ узнать, перегорел ли предохранитель, — это проверить керамический предохранитель.

Какое падение напряжения будет на перегоревшем предохранителе?

Если вы измеряете сопротивление предохранителя, вы должны сначала удалить его из цепи. Другой метод — измерение падения напряжения на работающем предохранителе, чтобы узнать, перегорел ли предохранитель. Если он не поврежден, чтение будет около нуля вольт. Если он перегорел, показания будут соответствовать напряжению полной цепи.

Буквенные обозначения

Помимо графических, есть также буквенные обозначения. Без их использования при чтении схем и чертежей может возникнуть масса нестыковок. Как и графическая, буквенно-цифровая маркировка регламентируется ГОСТом и нормативными документами. В списке ниже указано буквенно-цифровое обозначение основных элементов электросхем:

Выключатели, контроллеры и переключатели — В;
Электрические генераторы и двигатели — Г;
Диоды — Д;
Кнопки — Кн;
Лампы — Л;
Электрические двигатели различных типов — М;
Предохранители — Пр;
Выпрямители — Вп;
Магнитные пускатели и контакторы — К;
Конденсаторы — С;
Кнопки управления — Ку;
Электромагниты — Эм;
Катушки индуктивности — L;
Реле — Р;
Резисторы — R.

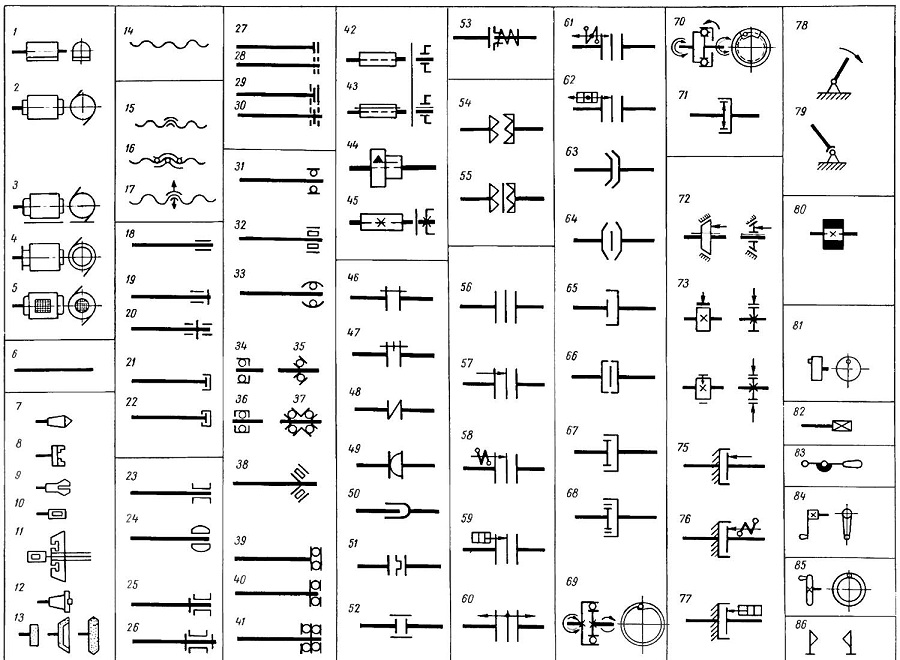

Обозначения кинематических чертежей

Буквенные маркировки в электросхемах

ГОСТ устанавливает буквенное обозначение элементов электросхем:

ПВ – путевой выключатель;
КВ – конечный выключатель;
КК – командный контроллер;
ДП – двигатель подач;
ДГ – главный двигатель;
ДШ – двигатель шпинделя;
КУ – кнопка управления;
ДО – двигатель насоса управления;
ДБХ – двигатель быстрых ходов.

Радиотехнические детали обозначаются в схемах так:

Наименование элементов
Обозначение
Наименование элементов
Обозначение

Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъём	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

Как выбрать и установить предохранитель

1. Выбор предохранителя

Перед выбором предохранителя необходимо определить номинальное напряжение и силу тока, для которых он будет использоваться. Номинальное напряжение указывается на основе самого предохранителя. Силу тока выбирают исходя из характеристик электрической цепи, которую предохранитель будет защищать.

Номинальный ток предохранителя должен быть немного выше максимального тока, который потребляет электрическая цепь. Такое запасное значение обеспечивает надежную защиту и предотвращает срабатывание предохранителя при небольших перегрузках.

Также следует учитывать характеристику срабатывания предохранителя. Она обозначается временем срабатывания при перегрузке или коротком замыкании. Выбор предохранителя с нужным временем срабатывания позволяет адаптировать его к потребностям конкретной системы.

2. Установка предохранителя

Перед установкой предохранителя необходимо обезопасить себя и электроустановку, отключив электрическую цепь.

Для установки предохранителя откройте распределительный щиток или панель электроустановки. Найдите соответствующую цепь и место для установки предохранителя.

Откройте клеммы или зажимы и вставьте предохранитель в нужное место. Убедитесь, что предохранитель надежно прилегает к контактам и хорошо закреплен. Затем закройте клеммы или зажимы.

После установки предохранителя убедитесь, что он безопасно функционирует. Проверьте, что все потребители подключены к предохранителю, и нет никаких проблем с электрической цепью. Если все в порядке, можно включить электрическую цепь и проверить работу предохранителя.

В случае срабатывания предохранителя необходимо найти и устранить причину, которая привела к перегрузке или короткому замыканию. Замените предохранитель только после устранения причины и установки аналогичного нового предохранителя.

Обратите внимание: при установке и замене предохранителей необходимо соблюдать правила электробезопасности и работать с осторожностью, чтобы избежать случайных поражений электрическим током

Плавкие предохранители

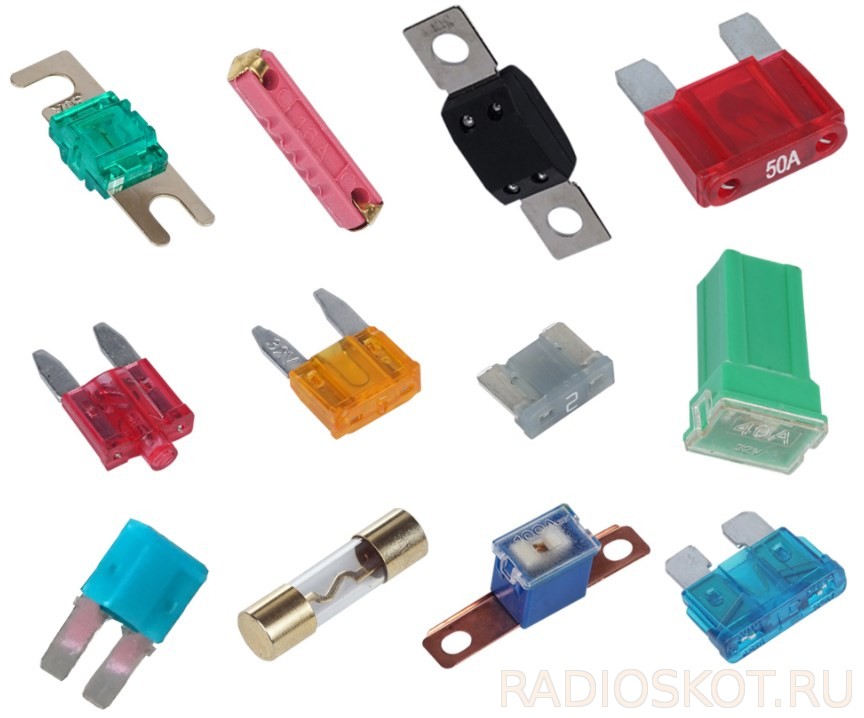

Классические предохранители в виде стеклянных трубок или плоских пластиковых пластин, знакомые нам по старой советской бытовой технике, имеют внутри проволоку из специального металлического сплава соответствующей толщины. Когда через провод протекает чрезмерный ток, на проводе выделяется тепло и его температура повышается. Производители предохранителей выбирают сечения этих проводов таким образом, чтобы перегорание происходило при превышении строго установленной силы тока.

Предохранители могут быть с задержкой срабатывания или быстродействующими. Предохранители с запаздыванием используются там, где немедленная реакция этого элемента нежелательна, потому что устройство, например, потребляет при пуске гораздо больший ток — трансформаторы или двигатели.

При перегорании плавкого предохранителя следует заменить его, при вторичном перегорании — определить причину неисправности и устранить.

Предохранители должны быть строго рассчитаны на ток защищаемого участка цепи. Как исключение, при отсутствии штатных плавких вставок в аварийных условиях допускается применение временных «жучков» из свинцовой или медной проволоки, смотрите таблицу выше.

Разновидности предохранителей с токовой защитой

Предохранители с токовой защитой предназначены для предотвращения повреждений электрических устройств и гарантирования безопасности людей при возникновении избыточных токов в электрической сети. В зависимости от их конструкции и принципа действия можно выделить несколько разновидностей предохранителей с токовой защитой. Рассмотрим некоторые из них:

Предохранители с перегораемым проводником – это наиболее распространенный тип предохранителей с токовой защитой. Они состоят из специального проводника, который может перегореть при превышении номинального тока, что приводит к разрыву цепи и отключению питания устройства. После перегорания проводника предохранитель необходимо заменить.
Предохранители с токовым срабатыванием – это предохранители, в которых срабатывание происходит при превышении установленного значения тока. Они обычно оснащены специальными реле или трансформаторами, которые реагируют на избыточный ток и отключают питание устройства. Такие предохранители могут быть автоматического или ручного типа.
Дифференциальные предохранители – это предохранители, предназначенные для защиты от токов утечки, возникающих при повреждении изоляции электрической сети или при неправильном подключении устройств. Они обнаруживают разницу между током в фазовом и нейтральном проводах и срабатывают, если эта разница превышает установленное значение. Дифференциальные предохранители могут быть использованы для защиты людей от ударов электрическим током и предотвращения возникновения пожара.
Предохранители с электронным контролем тока – это предохранители, в которых срабатывание происходит при превышении установленного значения тока, но без физического разрыва цепи. Вместо этого, они используют электронику для отключения питания устройства. После срабатывания такого предохранителя, он может быть снова включен после устранения проблемы, без необходимости замены.

Выбор конкретного типа предохранителя с токовой защитой зависит от требований и характеристик конкретной электрической сети или устройства. Необходимо учитывать номинальное значение тока, чувствительность к утечкам тока, условия эксплуатации и другие факторы для обеспечения надежной и безопасной работы системы.
