Gen1 gen2 gen3 в bios что это

FAQ Section

What is PCIe 3.0 x16?

PCIe 3.0 x16 is the third generation of the PCIe interface, using a 16-lane slot configuration. It offers high bandwidth for connecting peripherals like graphics cards and SSDs to a computer’s motherboard.

Is PCIe 3.0 x16 compatible with other PCIe generations?

Yes, PCIe 3.0 x16 is backward and forward compatible with other PCIe generations, though devices will operate at the performance level of the older generation when mixed.

Should I choose PCIe 3.0 x16 over PCIe 4.0 x16?

The choice depends on your specific needs and budget. PCIe 3.0 x16 offers excellent performance for most current applications and is more cost-effective, while PCIe 4.0 x16 is better for future-proofing and cutting-edge performance.

Can I use a PCIe 3.0 x16 slot for devices that don’t require that much bandwidth?

Yes, you can use PCIe 3.0 x16 slots for devices that require less bandwidth, such as sound cards or network cards. They will work without issues, but won’t utilize the full bandwidth of the slot.

Что такое BIOS

Одной из основных задач BIOS является поддержка и инициализация различных устройств, таких как жесткий диск, оптический привод, клавиатура и другие периферийные устройства. BIOS также отвечает за проверку на наличие ошибок и, при необходимости, вывод соответствующих сообщений на экран.

BIOS позволяет пользователю вносить различные настройки на системном уровне, например, порядок загрузки устройств, параметры питания, настройки безопасности и другие. Настройки BIOS можно изменить с помощью специальной программы, которая обычно называется «модификация BIOS» или «флешка BIOS».

BIOS также отвечает за автоматическую настройку системы в соответствии с подключенными устройствами и предоставляет информацию о них операционной системе. Кроме того, BIOS предоставляет возможность обновления самого себя, что позволяет улучшать его функциональность и производительность.

Преимущества BIOS

1. Простота использования и настройки

2. Надежность и стабильность

3. Возможность прошивки и обновления

4. Широкая совместимость с различными аппаратными устройствами

5. Возможность вмешательства и изменения основных настроек системы

Init Display First

Другие идентичные названия опции: Initiate Graphic Adapter, Primary Graphics Adapter.

Использование функции BIOS Init Display First обусловлено тем, что зачастую для профессионального мониторинга требуется подключение нескольких видеокарт и дисплеев. Несмотря на наличие специализированного AGP-разъема, предназначенного для обработки видеопотока, во многих случаях PCI-слот также применяется для этой цели. А если к перечисленным прибавляется интегрированная в материнскую плату видеокарта, то оптимизация загрузки системы при помощи данной опции будет совсем не лишней.

• Tdu 2 где прокачать bugatti



• Как носят зизи с канекалоном в реальной жизни



• Как поймать чокобо в final fantasy 7



• Fallout 2 как отпустить напарника



• Где найти теплоэлектростанцию в subnautica

Подробное руководство по настройке и оптимизации

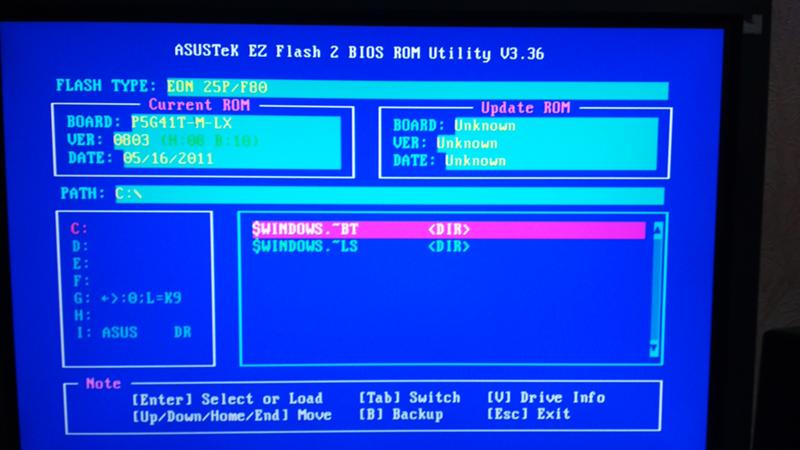

1. Обновление BIOS. Прежде чем приступить к настройке и оптимизации, убедитесь, что у вас установлена последняя версия BIOS. Вы можете загрузить обновление с сайта производителя вашей материнской платы и следовать инструкциям по установке.

Примечание: Обновление BIOS потенциально рискованная операция, поэтому перед процедурой убедитесь, что у вас нет питания или проблем с платой, которые могут привести к их порче.

2. Настраиваем PEG Gen3. Вы можете найти настройки PEG Gen3 в меню BIOS, обычно они расположены в разделе «Расширенные настройки». Настройки PEG Gen3 включают опции, связанные с различными контроллерами шины, такими как частота, режим работы и пропускная способность

Важно настроить их правильно для оптимальной производительности

Примечание: Настоятельно рекомендуется оставить настройки по умолчанию, если вы не имеете достаточного опыта в разгоне или настройке BIOS.

3. Разгон памяти. Если у вас установлена высокоскоростная память, вы можете увеличить ее производительность, установив более высокую частоту или изменив тайминги. Для этого вам понадобится зайти в раздел BIOS, отвечающий за настройку памяти, и изменить соответствующие параметры.

Примечание: Разгон памяти может повлечь за собой увеличение ее напряжения и температуры, поэтому будьте осторожны и следите за стабильностью системы.

4. Проверка температуры и вентиляции. Высокая температура может снизить производительность системы. Убедитесь, что ваша система хорошо охлаждается и что вентиляторы функционируют надлежащим образом. Если температура выше нормы, вы можете попытаться увеличить скорость вращения вентиляторов или установить дополнительные вентиляторы.

Примечание: Всегда следите за температурой вашей системы и не допускайте перегрева, чтобы избежать потери данных или повреждения оборудования.

5. Оптимизация программного обеспечения. Помимо настройки биоса, вы также можете оптимизировать производительность вашей системы, удалив ненужное программное обеспечение, отключив запуск приложений при загрузке системы или настроив антивирусную программу, чтобы она работала в фоновом режиме.

Примечание: Запуск ненужных приложений может снизить производительность системы, поэтому регулярно проверяйте список запускаемых программ и отключайте ненужные.

Следуя этим рекомендациям, вы сможете настроить и оптимизировать BIOS PEG Gen3 для достижения максимальной производительности вашей системы. Не забывайте делать резервные копии и быть осторожными при изменении настроек BIOS, чтобы избежать потери данных или повреждения оборудования.

Настройка производительности Peg gen x в биосе

Чтобы настроить производительность Peg gen x в биосе, вам понадобится зайти в настройки биоса вашей материнской платы. Обычно это можно сделать, нажав определенную клавишу (например, DEL или F2) при запуске компьютера. Затем вам нужно будет найти раздел, отвечающий за настройку PCI Express и Peg gen x.

После того, как вы найдете этот раздел, у вас будет несколько опций для настройки производительности Peg gen x:

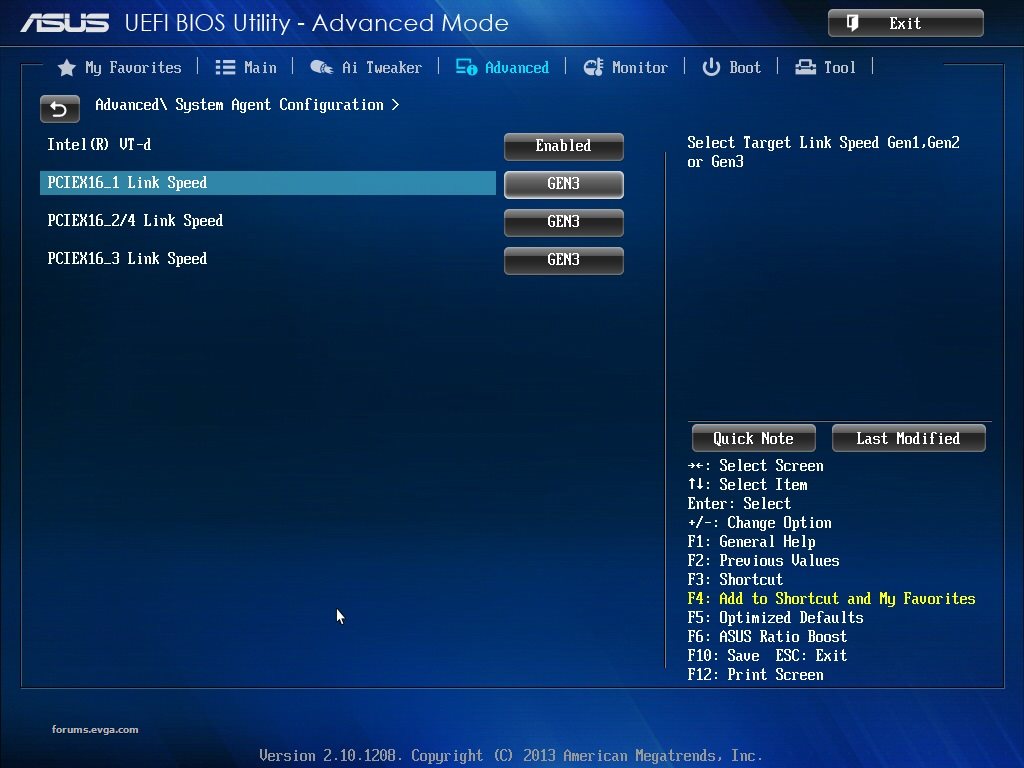

1. Режим работы Peg gen x: вы можете выбрать режим Gen1, Gen2 или Gen3 в зависимости от того, какой у вас графический адаптер и материнская плата. Обычно рекомендуется выбирать самый высокий доступный режим, чтобы достичь наивысшей производительности.
2. Ширина канала Peg gen x: в зависимости от вашей конфигурации вы можете выбрать ширину канала x1, x2, x4, x8, x16 или x32. Количество линий PCIe, используемых графической картой, влияет на пропускную способность и производительность. Если у вас есть возможность, выберите наибольшую доступную ширину канала.
3. Включение режима слота PCIe: если у вас есть несколько слотов PCIe для графических карт, вы можете включить или отключить режим линии PCIe для каждого слота. Если вы планируете использовать несколько графических карт, убедитесь, что режимы линии PCIe включены для всех слотов, чтобы обеспечить максимальную производительность и совместимость.

После внесения изменений в настройки Peg gen x в биосе, не забудьте сохранить их и перезагрузить компьютер. Обязательно протестируйте производительность системы после настройки, чтобы убедиться, что изменения действительно положительно сказались на работе вашей графической карты.

Настройка производительности Peg gen x в биосе может быть полезной для оптимизации работы вашей системы и достижения наилучшей производительности графической карты. Следуйте указанным выше шагам, чтобы настроить Peg gen x в биосе и наслаждаться более плавной и эффективной работой вашей системы.

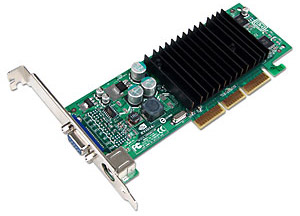

AGP

Порт AGP был разработан для использования с приложениями 3D-графики. AGP использует выделенный двухточечный канал, чтобы графический контроллер мог напрямую обращаться к основной памяти, обеспечивая тем самым полосу пропускания 266 Мбит / с при 1, 07 Гбит / с. Чтобы использовать AGP-видеокарту, материнская плата должна поддерживать ее и иметь слот AGP для карты.

Спецификация AGP основана на спецификации PCI 2.1, но в отличие от PCI, AGP предназначена исключительно для использования с графическими картами. Он не предназначен для замены интерфейса PCI, как обычная интерфейсная шина ввода / вывода, его основное назначение — поставлять высокопроизводительную графику, включая трехмерные изображения.

AGP имеет способность в четыре раза увеличить теоретическую пропускную способность шин PCI. Эта повышенная производительность достигается за счет введения выделенного канала точка-точка, который дает графическому контроллеру прямой доступ к основной памяти системы. Кроме того, канал AGP имеет ширину 32 бита и работает на частоте 66 МГц, что соответствует общей полосе пропускания 266 МБ / с.

AGP также поддерживает два быстрых режима, 2x и 4x, которые имеют пропускную способность 533 Мбит / с и 1, 07 Гбит / с соответственно. Такие функции, как текстура и конвейер, дополнительно расширяют возможности обработки графики AGP. Режим непосредственного выполнения в памяти позволяет хранить данные текстуры в основной памяти. Ченнелинг — это процесс, который позволяет графической карте отправлять несколько инструкций одновременно, а не отправлять по одной.

AGP улучшает общую производительность ПК несколькими способами:

1. Графические операции выполняются быстрее, потому что им не нужно делить пропускную способность шины с другими периферийными устройствами. Периферийные устройства также работают быстрее, потому что им не нужно использовать общую шину PCI для работы с графикой, требующей большой полосы пропускания. AGP работает одновременно и независимо от большинства транзакций на шине PCI. Поскольку шина AGP обрабатывает все графические задачи, шина PCI может обслуживать такие устройства, как контроллеры дисков, модемы и сетевые карты. Качество 3D-графики, созданной с помощью AGP, очень высокое, и, поскольку они чрезвычайно реалистичны, качество 2D- и 3D-программ улучшено.

Слот такого типа больше не встречается на современных материнских платах, и на рынке нет видеокарт, которые его используют, единственным вариантом будет перейти на подержанный рынок, если вы хотите купить его для очень старого ПК.

Описание и назначение

Разъем PEG (PCI Express for Graphics) Gen3 является последней версией стандарта PCI Express и поддерживает самые современные видеокарты с высокими требованиями к производительности.

Настройка этого разъема в BIOS позволяет пользователю оптимизировать работу графической системы и достичь максимальной производительности. В зависимости от конкретных требований и настроек, можно выбрать различные режимы работы, такие как Gen3, Gen2 или Gen1, которые поддерживают разные скорости передачи данных.

Кроме того, настройка PEG Gen3 также может включать дополнительные функции, такие как режимы SLI (Scalable Link Interface) или Crossfire, позволяющие объединять несколько видеокарт в одну систему для еще большей производительности.

Правильная конфигурация разъема PEG Gen3 в BIOS является важным шагом при установке и настройке мощной видеокарты, и может существенно повлиять на производительность и стабильность системы.

Understanding PCIe and Its Generations

Before we dive into the specifics of PCIe 3.0 x16, it’s essential to understand what PCIe is and how it has evolved. PCIe is a high-speed serial computer expansion bus standard designed to replace older standards like PCI and AGP. It’s used for connecting peripheral devices to a computer’s motherboard, offering high bandwidth and low latency communication.

PCIe has undergone several generational changes, with each new version doubling the bandwidth of its predecessor. Starting from PCIe 1.0, introduced in 2003, to the latest versions, each generation has brought improvements in speed, efficiency, and features.

PCIe 1.0 to PCIe 4.0: The Evolution

• PCIe 1.0: The original standard that offered a transfer rate of 2.5 GT/s (GigaTransfers per second) per lane.
• PCIe 2.0: Doubled the transfer rate to 5 GT/s per lane and introduced improved encoding schemes.
• PCIe 3.0: Further doubled the rate to 8 GT/s per lane and introduced a more efficient encoding scheme.
• PCIe 4.0: Yet another doubling to 16 GT/s per lane, with improvements in protocol and reliability.

Each generation is backward and forward compatible, meaning that devices and motherboards designed for one generation of PCIe can work with other generations, albeit at the performance levels of the older generation.

Peg Port Configuration — что это в биосе?

Приветствую друзья.

Коротко ответ:

Peg Port Configuration — управление портами PCI-E, функционал опции зависит от материнки, обычно позволяет включить/отключить порт, изменить скорость работы (Gen1, Gen2, Gen3).

Иногда устройство может некорректно работать на высокой скорости и нормально на более низкой.

К сожалению особо толковой информации найти не удалось. Но это точно связано с PCI-E. PCI-E это порты, куда могут устанавливаться разные устройства, например видеокарта, звуковая карта, сетевая, Wi-Fi адаптер, дополнительные USB-порты и многое другое.

Разбираемся

В инструкции к материнской плате Asus Z170-P сказано, что опция Peg Port Configuration это опция привязки порта. Это имеется ввиду что можно настроить скорость работы того или иного порта PCI-E. По другой информации опция также позволяет отключать (Disabled) разьемы PCI-E.

Найдена информация, что опция позволяет изменить скорость или режим работы PCI-E. Например установить режим PCI-E 2.0 (Gen 2) вместо PCI-E 3.0 (Gen 3). При этом эту настройку можно выполнять для каждого порта. Но работа функции может отличаться в зависимости от производителя платы.

Резервное копирование и восстановление Peg gen x в биосе

Для создания резервной копии Peg gen x в биосе вам понадобится доступ к настройкам вашей материнской платы. Подключите компьютер к стабильному источнику питания и перезагрузите его. Нажмите определенную клавишу (обычно это Del или F2) при запуске компьютера, чтобы войти в биос.

В биосе найдите раздел, связанный с резервным копированием или сохранением настроек. Обычно он называется «Save & Exit» или «Tools». Выберите этот раздел и найдите опцию «Save Settings» или «Backup BIOS». Нажмите Enter, чтобы создать резервную копию Peg gen x в биосе. Убедитесь, что у вас есть надежное устройство хранения данных, например USB-флэш-накопитель, для сохранения резервной копии.

Для восстановления Peg gen x в биосе, если произошел сбой или повреждение, перезагрузите компьютер и войдите в биос, нажимая соответствующую клавишу. Вернитесь в раздел «Save & Exit» или «Tools» и найдите опцию «Restore Settings» или «Restore BIOS». Выберите эту опцию и загрузите предварительно созданную резервную копию из устройства хранения данных.

После завершения восстановления биоса перезагрузите компьютер и проверьте, что все настройки Peg gen x восстановлены корректно. Удостоверьтесь, что система работает стабильно и без ошибок.

Важно помнить:

— Регулярно создавайте резервные копии Peg gen x в биосе, чтобы минимизировать потерю данных в случае сбоев системы.

— Храните резервные копии в надежном месте, чтобы предотвратить их повреждение или утерю. Рекомендуется использовать несколько устройств хранения для дополнительной безопасности.

— Периодически проверяйте работоспособность резервных копий и убедитесь, что они могут быть успешно восстановлены в случае необходимости.

Прогнозы относительно будущего развития BIOS: Gen1, Gen2 vs Gen3

С развитием технологий и увеличением требований к производительности компьютеров становится ясно, что BIOS также должен претерпеть существенные изменения. Однако, каким образом BIOS будет развиваться в будущем и какие новые возможности появятся в последующих версиях Gen3?

Эксперты предсказывают, что Gen3 будет иметь значительные улучшения по сравнению с предыдущими поколениями BIOS. Некоторые из возможных развитий включают в себя:

• Увеличение скорости загрузки: Одной из главных целей разработчиков Gen3 BIOS будет сократить время, затрачиваемое на загрузку компьютера. Быстрая загрузка позволит пользователям быстрее начать работу и улучшит общую производительность системы.
• Улучшенная совместимость: Gen3 BIOS, вероятно, будет более совместим с новыми и существующими устройствами и операционными системами. Это позволит пользователям обновлять свои системы без ограничений и проблем.
• Дополнительные функции безопасности: В будущем вероятно, что Gen3 BIOS будет предлагать расширенные функции безопасности, такие как биометрическая аутентификация, шифрование данных и защита от вредоносного программного обеспечения. Это поможет повысить надежность и безопасность системы.
• Поддержка новых технологий: Gen3 BIOS, скорее всего, будет поддерживать новые и будущие технологии, такие как USB 4.0, Thunderbolt и PCIe 5.0. Это позволит пользователям использовать передовые устройства и получить высокую производительность.

Несмотря на эти прогнозы, точные детали развития Gen3 BIOS пока остаются неясными. Однако они указывают на то, что BIOS будет продолжать развиваться, чтобы отвечать нуждам современных пользователей и обеспечивать более быструю, безопасную и совместимую работу компьютерных систем.

Проверка и сохранение изменений

После настройки опций в BIOS необходимо проверить внесенные изменения и сохранить их, чтобы они вступили в силу.

Для проверки изменений в BIOS можно использовать функцию «Применить» или «Применить и перезагрузить». Нажмите на соответствующую кнопку на экране BIOS, чтобы применить все внесенные изменения. Если после применения изменений все работает корректно, можно переходить к сохранению настроек.

Для сохранения изменений в BIOS нужно выбрать функцию «Сохранить и выйти» или «Сохранить настройки». Это обычно делается путем нажатия на соответствующую кнопку на экране BIOS. При этом изменения будут сохранены в постоянной памяти компьютера и останутся в силе даже после выключения питания.

После сохранения изменений в BIOS можно перезагрузить компьютер, чтобы они вступили в действие. Для этого нужно выбрать функцию «Перезагрузить» или «Выйти». После перезагрузки все новые настройки BIOS будут применены, и компьютер будет работать в соответствии с выбранными опциями.

Важно своевременно сохранять изменения в BIOS, чтобы избежать потери настроек при отключении питания или перезагрузке компьютера. Также рекомендуется заносить изменения в BIOS в специальный файл или записывать их на бумаге, чтобы в случае необходимости можно было восстановить их при сбое системы или смене конфигурации компьютера

Роль Peg gen3 в современных компьютерах

Одной из главных особенностей Peg gen3 является повышенная пропускная способность по сравнению с предыдущими версиями. Это позволяет передавать данные с более высокой скоростью, что особенно актуально для графических карт, способных обрабатывать сложные 3D-графику и видео в реальном времени. Благодаря Peg gen3 возможно более быстрое обновление изображения на мониторе и плавное воспроизведение видео высокого разрешения.

Кроме того, Peg gen3 предлагает улучшенную поддержку многопроцессорных систем и распределение нагрузки между несколькими ядрами процессора. Это позволяет эффективно использовать мощности графической карты для обработки графических и вычислительных задач, ускоряя работу всей системы.

Использование Peg gen3 требует совместимых слотов и видеокарт, которые поддерживают этот стандарт. Обычно такие слоты обозначаются специальными маркировками или цветами на материнской плате компьютера

Важно правильно настроить конфигурацию Peg gen3 слотов в BIOS системы, чтобы гарантировать максимальную производительность и совместимость. Это позволяет использовать все возможности графической карты и различных устройств, подключенных по этому интерфейсу

В целом, Peg gen3 является важной технологией для современных компьютеров, обеспечивая высокую производительность и качество отображения графики. Благодаря своим возможностям, этот стандарт активно используется в игровых и профессиональных компьютерах, где требуется обработка сложной 3D-графики и видео в высоком разрешении

Peg port control в биосе что это

С помощью опции PEG Port можно включить/отключить использование графического порта PCI Express x16.

Enabled (или On) – разрешить использование графического порта PCI Express x16;

Disabled (или Off) – запретить использование графического порта PCI Express x16.

Примечание 1. PCI Express, (или PCIe, или PCI-E) – это компьютерная шина расширения, предназначена для подключения периферийных устройств к системной плате персонального компьютера. PCI Express реализовывает программную модель интерфейса PCI и протокол последовательной передачи данных.

Принцип работы

Как известно, разработанная в начале 2000-х гг. последовательная шина PCI-Express в настоящее время чаще всего используется для подключения карт расширения материнской платы, прежде всего, графических акселераторов. Данная шина имеет несколько вариантов исполнения, различающихся по количеству параллельных линий передачи данных – от 1 до 32. Эти варианты обозначаются при помощи добавления к соответствующей цифре буквы х, например, х1 или х16. Чем больше линий имеет шина PCI-Express, тем, соответственно, большая скорость передачи данных доступна подключенным к ней устройствам.

Описываемая опция позволяет оставить включенной в слоте PCI-Express x16 лишь одну линию данных из 16, подобным образом превратив его в разъем PCI-E x1. Эта возможность бывает полезной при установке в слот старых карт расширения PCI-E, которые поддерживают лишь формат х1. Для включения режима работы x1 пользователь должен установить значение Enabled, для того, чтобы слот работал в своем нормальном режиме, используя все линии передачи данных – значение Disabled.

Опцию PEG Force X1 пользователь, как правило, может найти в разделе BIOS, который предназначен для настройки дополнительных параметров чипсета или для настройки параметров северного моста. Например, в BIOS от American Megatrends данный раздел может носить название North Bridge Chipset Configuration, а в BIOS от Phoenix – Advanced Chipset Features. Сама опция также может носить название PEG Allow > x1 или PEG Port Force x1.

Оптимизация производительности

Установите оптимальные значения для частоты шины системы (FSB) и частоты памяти. В большинстве случаев рекомендуется выбирать стандартные значения, но вы также можете попробовать увеличить частоту, чтобы повысить производительность системы.

2. Активация режима Turbo Boost:

Если ваш процессор поддерживает технологию Turbo Boost, активируйте этот режим в BIOS. Режим Turbo Boost позволяет процессору автоматически увеличивать частоту работы в зависимости от нагрузки на систему, что может значительно увеличить производительность.

3. Настройка параметров энергосбережения:

Если ваша система поддерживает функции энергосбережения, вы можете настроить эти параметры в BIOS. Например, вы можете установить режим энергосбережения «Высокая производительность» для достижения максимальной производительности.

4. Разгон процессора и графического ускорителя:

Если вы хотите повысить производительность системы, вы можете попробовать разогнать процессор и графический ускоритель. Однако будьте осторожны, так как неправильные настройки разгона могут привести к нестабильной работе системы.

Параметр	Описание
FSB	Частота шины системы
Частота памяти	Частота работы оперативной памяти
Turbo Boost	Технология увеличения частоты работы процессора
Режим энергосбережения	Параметры энергосбережения системы
Разгон	Увеличение частоты работы процессора и графического ускорителя

Следуя этим рекомендациям, вы сможете максимально оптимизировать производительность системы на основе BIOS конфигурации PEG Gen3.

Отличия PEG Gen3 от предыдущих версий и его преимущества

PEG Gen3 (Peripheral Component Interconnect Express Gen3) является третьей версией разъема PCI Express (PCIe). Он представляет собой стандартный интерфейс для подключения видеокарт и других расширенных устройств к компьютеру.

Отличия PEG Gen3 от предыдущих версий, таких как PEG Gen2, включают в себя:

Увеличенная пропускная способность: PEG Gen3 поддерживает скорость передачи данных в 8 гигатрансферов в секунду (GT/s), в то время как PEG Gen2 имеет скорость 5 GT/s. Это обеспечивает более быструю передачу данных между видеокартой и материнской платой, что может повысить общую производительность системы.
Улучшенная энергоэффективность: PEG Gen3 использует более эффективные алгоритмы управления энергией, что позволяет устройству экономить энергию и работать более эффективно

Это особенно важно для ноутбуков и других портативных устройств, где продолжительное время работы от аккумулятора является критическим фактором.
Улучшенная совместимость: PEG Gen3 совместим с предыдущими версиями разъема PEG, что позволяет использовать старые устройства с новыми разъемами и наоборот. Это обеспечивает гибкость при выборе и обновлении компонентов компьютера.

Преимущества использования PEG Gen3 включают в себя:

• Более высокая производительность графики: PEG Gen3 позволяет более быструю и эффективную передачу данных между графическим процессором и материнской платой, что может улучшить качество графических вычислений и игровые возможности компьютера.
• Поддержка множественных мониторов: PEG Gen3 позволяет подключать несколько мониторов к одной видеокарте, что особенно полезно для мультимедийных и профессиональных приложений, требующих большего рабочего пространства.
• Поддержка высокого разрешения: PEG Gen3 обеспечивает высокую пропускную способность и поддержку высокого разрешения, что позволяет выводить на экран изображения и видео в наилучшем качестве.

В целом, PEG Gen3 является улучшенным и более эффективным стандартом, который может повысить производительность и функциональность графической системы компьютера.

Разъёмы[править | править код]

• MiniCard (Mini PCIe) — замена форм-фактора Mini PCI

  M.2 — вторая версия Mini PCIe, до x4 PCIe и SATA.

  . На разъём Mini Card выведены шины: x1 PCIe, USB 2.0 и SMBus.

• ExpressCard — подобен форм-фактору PCMCIA. На разъём ExpressCard выведены шины x1 PCIe и USB 2.0, карты ExpressCard поддерживают горячее подключение.
• AdvancedTCA, MicroTCA — форм-фактор для модульного телекоммуникационного оборудования.
• Mobile PCI Express Module (MXM) — промышленный форм-фактор, созданный для ноутбуков фирмой NVIDIA. Его используют для подключения графических ускорителей.
• Кабельные спецификации PCI Express позволяют доводить длину одного соединения до десятков метров, что делает возможным создание ЭВМ, периферийные устройства которой находятся на значительном удалении.
• StackPC — спецификация для построения наращиваемых компьютерных систем. Данная спецификация описывает разъёмы расширения StackPC, FPE и их взаимное расположение.

PCI Express X1

Выводы PCI Express X1
№ вывода	Назначение	№ вывода	Назначение
B1	+12V	A1	PRSNT1#
B2	+12V	A2	+12V
B3	+12V	A3	+12V
B4	GND	A4	GND
B5	SMCLK	A5	JTAG2
B6	SMDAT	A6	JTAG3
B7	GND	A7	JTAG4
B8	+3.3V	A8	JTAG5
B9	JTAG1	A9	+3.3V
B10	3.3V__AUX	A10	3.3V
B11	WAKE#	A11	PERST#
Перегородка
B12	RSVD	A12	GND_A12
B13	GND	A13	REFCLK+
B14	PETP0	A14	REFCLK-
B15	PETN0	A15	GND
B16	GND	A16	PERP0
B17	PRSNT2#	A17	PERN0
B18	GND	A18	GND

Mini PCI-E

См. также M.2

Mini PCI Express — формат шины PCI Express для портативных устройств.

Для этого стандарта разъёма выпускается много периферийных устройств:

• WiFi-карты
• WiMax-карты
• GSM-модемы
• GPS-приёмники
• SSD-накопители — использует нестандартную распиновку разъёма Mini PCI-E (SSD Mini PCI Express)
• Контроллеры USB (2.0 или 3.0), SATA (I, II или III)
• Контроллер COM-портов (RS232)
• SMBus
• Выводы для индикаторных светодиодов
• Выводы подключения SIM-карт (для GSM WCDMA)
• Имеет зарезервированные контакты (для будущих устройств)
• Питание 1,5 В и 3,3 В

Выводы Mini PCI-E
№ вывода	Назначение	№ вывода	Назначение
51	Зарезервировано	52	+3.3 V
49	Зарезервировано	50	GND
47	Зарезервировано	48	+1.5 V
45	Зарезервировано	46	LED_WPAN#
43	Зарезервировано	44	LED_WLAN#
41	Зарезервировано (+3.3 V)	42	LED_WWAN#
39	Зарезервировано (+3.3 V)	40	GND
37	Зарезервировано (GND)	38	USB_D+
35	GND	36	USB_D-
33	PETp0	34	GND
31	PETn0	32	SMB_DATA
29	GND	30	SMB_CLK
27	GND	28	+1.5 V
25	PERp0	26	GND
23	PERn0	24	+3.3 Vaux
21	GND	22	PERST#
19	Зарезервировано (UIM_C4)	20	W_DISABLE#
17	Зарезервировано (UIM_C8)	18	GND
Перегородка
15	GND	16	UIM_VPP
13	REFCLK+	14	UIM_RESET
11	REFCLK-	12	UIM_CLK
9	GND	10	UIM_DATA
7	CLKREQ#	8	UIM_PWR
5	Зарезервировано (COEX2)	6	1.5 V
3	Зарезервировано (COEX1)	4	GND
1	WAKE#	2	3.3 V

MiniPCI и MiniPCI Express

SSD Mini PCI Express

• PATA
• SATA
• USB
• Питание 3.3 В

Контакты SSD Mini PCI Express[источник не указан 3868 дней]
33	Sata TX+	34	GND
31	Sata TX-	32	IDE_DMARQ
29	GND	30	IDE_DMACK
27	GND	28	IDE_IOREAD
25	Sata RX+	26	GND
23	Sata RX-	24	IDE_IOWR
21	GND	22	IDE_RESET
19	IDE_D7	20	IDE_D8
17	IDE_D6	18	GND
Перегородка	Перегородка
15	GND	16	IDE_D9
13	IDE_D5	14	IDE_D10
11	IDE_D4	12	IDE_D11
9	GND	10	IDE_D12
7	IDE_D3	8	IDE_D13
5	IDE_D2	6	IDE_D14
3	IDE_D1	4	GND
1	IDE_D0	2	IDE_D15

ExpressCard

Слоты ExpressCard применяются в ноутбуках для подключения:

• Плат SSD накопителей
• Видеокарт
• Контроллеров 1394/FireWire (iLINK)
• Док-станций
• Измерительных приборов
• Адаптеров карт памяти (CF, MS, SD, xD, и т. д.)
• Сетевых адаптеров
• Контроллеров параллельных и последовательных портов
• Адаптеров PC Card/PCMCIA
• Дистанционного управления
• Контроллеров SATA
• Адаптеров SmartCard
• ТВ-тюнеров
• Контроллеров USB
• Беспроводных сетевых адаптеров Wi-Fi
• Беспроводных широкополосных интернет-адаптеров (3G, CDMA, EVDO, GPRS, UMTS, и т. д.)
• Звуковых карт для домашнего мультимедиа и профессиональных аудиоинтерфейсов.

PCIe 3.0 x16: A Deep Dive

PCIe 3.0 x16 represents the third generation of the PCIe standard, using a 16-lane configuration. This configuration is particularly important for high-bandwidth devices like modern GPUs, which can leverage the wide data path to maximize performance.

Bandwidth and Performance

The ‘x16’ in PCIe 3.0 x16 refers to the number of lanes in the slot. Each lane consists of two pairs of wires, one for sending and one for receiving data. With PCIe 3.0, each lane can handle 8 GT/s, and with 16 lanes, the total theoretical bandwidth is 128 GT/s in each direction.

In practice, due to the 128b/130b encoding scheme introduced with PCIe 3.0, the effective data rate per lane is about 1 GB/s in each direction. Therefore, a full x16 slot can theoretically support up to 32 GB/s of bidirectional data transfer.

Real-World Applications and Advantages

The high bandwidth of PCIe 3.0 x16 makes it ideal for applications that require rapid data transfer. Graphics cards, for instance, benefit greatly from this bandwidth, allowing them to quickly process and render complex images and videos. Similarly, high-speed storage solutions like NVMe SSDs can utilize the bandwidth to reduce load times and improve system responsiveness.

USB 3.2 ещё быстрее и запутаннее

В сентябре 2018 года USB-IF подробно описала новые возможные скорости для USB-C и начала спецификации USB 3.2. USB 3.2 будет поддерживать скорость 20 Гбит/с. Это вдвое больше, чем у USB 3.1 Gen 2. Если вам интересно, как кабели удваивают свою скорость так быстро, не меняя размер или разъёмы, то все просто. USB-устройства со скоростью 20 Гбит/с имеют два канала по 10 Гбит/с. Думайте об этом как о большем количестве проводов, зажатых в одном кабеле.

Как и в предыдущих итерациях, этот новый стандарт обратно совместим для базового использования, но вы не получите более высокую скорость без нового оборудования. Если вы купите жёсткий диск, который обещает скорость передачи данных 20 Гбит/с, и подключите его к вашему текущему компьютеру, жёсткий диск будет работать, но на более медленных скоростях, которые могут обеспечить порты USB на вашем компьютере. Вам нужно будет обновить оба конца подключения, чтобы воспользоваться всеми новыми преимуществами.

На Mobile World Congress 2019 USB-IF анонсировал схемы брендинга и наименования для нового стандарта. И снова предыдущее наименование будет отброшено и изменено задним числом.

В дальнейшем то, что раньше было USB 3.0 со скоростью передачи 5 Гбит/с, будет USB 3.2 Gen 1. USB 3.1 Gen 2 со скоростью 10 Гбит/с будет переименовано в USB 3.2 Gen 2.

Новый стандарт 20 Гбит/с будет называться USB 3.2 Gen 2×2, что нарушит предсказуемую закономерность. Физически это два канала со скоростью 10 Гбит/с, так что это буквально 2×2. В названии есть логика, но оно сбивает с толку, и вам нужно разбираться в оборудовании, чтобы понять, что оно имеет смысл.

Заключение

PCI Express работает в потребительских, серверных и промышленных приложениях как межсоединение на уровне материнской платы (для соединения периферийных устройств, установленных на материнской плате). PCIe эволюционировал от PCI, созданного в 1992 году, до нынешнего PCIe 5.0. В настоящее время слот PCI-E стал основным слотом расширения на материнской плате. Помимо применения в графических картах, слоты PCI-E также могут использоваться в оборудовании, таком как независимые звуковые карты, независимые сетевые карты, карты расширения интерфейса USB 3.0/3.1 и твердотельные накопители.
