Графические и буквенные условные обозначения в электрических схемах

Обозначение цепей питания в иностранных материалах

Крошка-сын к отцу пришел,и спросила кроха:— Что такое Vcc, Vee, Vdd, Vss…и что их так много?

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

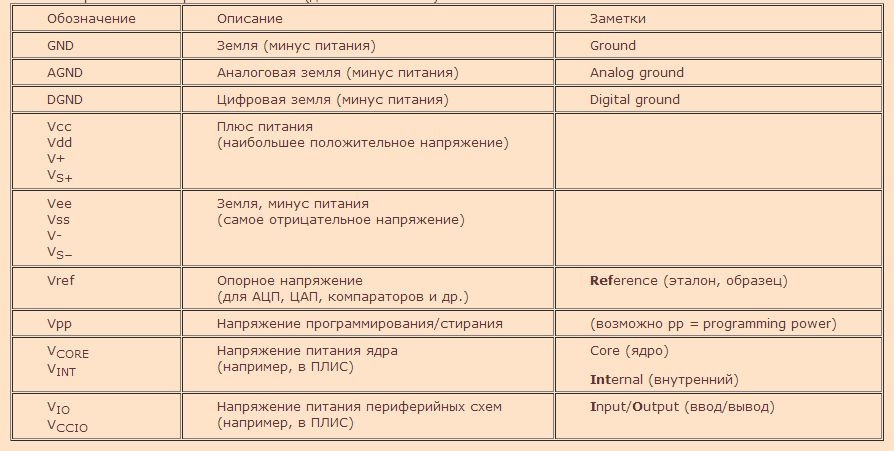

Вот перечень некоторых обозначений (далеко не полный).

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

What Does VBAT mean?

The acronym VBAT stands for Vehicle Battery Voltage. But considering it in the context of RC universe, it stands for Voltage of the battery. Just like servo saver, VBAT is employed in a variety of industries, including Technology, Auto, Automotive, Automobile, Computer, and so on.

It’s found in cameras, flight controls, and other radio-controlled devices. VBat is used to monitor lipo voltage in the OSD or flight controller, not for power.

However, newer flight controllers will contain VBAT. Which will still be utilized to measure voltage by the FC and OSD.  It also powers the FC and receiver through a 5V reg. While it is increasingly usual to have a separate common position for FPV power called RAM.

The Necessity of Vbat Inputs

Vbat INPUTS are now incorporated into many flight controllers, OSD modules, and even FPV cameras.  By directly connecting your battery to this VBAT pin, you’ll be able to see real-time battery voltage in your FPV stream (OSD).

The most significant issue with voltage monitoring is that it lowers as a result of fluctuations. When you perform a punch out.  The motors drain a lot of amperages, and the voltage lowers considerably faster than it would under average force; yet, when you reduce the tempo, the voltage quickly recovers. Thus voltage sag is seen. Vbat helps to deal with this by displaying the voltage.

Как использовать GND VBAT в различных устройствах

GND VBAT – это коммон-название для двух аналогичных пинов на платах устройств, которые обеспечивают заземление (GND) и связь с внешним источником питания (VBAT). В этом разделе мы рассмотрим, как можно использовать GND VBAT в различных типах устройств.

1. Микроконтроллеры и микропроцессоры

В устройствах на основе микроконтроллеров и микропроцессоров GND VBAT используются для обеспечения корректного подключения источника питания к микросхеме. Пин GND соединяется с заземлением, а пин VBAT подключается к положительному полюсу источника питания. Таким образом, обеспечивается электрическая связь с устройством и питание микроконтроллера или микропроцессора.

Пример использования GND VBAT в микроконтроллерах и микропроцессорах:

1. Соедините пин GND с соответствующим заземлением на плате устройства.
2. Подключите пин VBAT к положительному полюсу источника питания, выбранному для устройства.
3. Убедитесь, что источник питания подходит по параметрам к требованиям микроконтроллера или микропроцессора.

2. Батарейные устройства

GND VBAT также применяется в батарейных устройствах, где позволяет подключить внешний источник питания, например, батарею, и обеспечить заземление для устройства.

Пример использования GND VBAT в батарейных устройствах:

1. Соедините пин GND с соответствующим заземлением на плате устройства.
2. Подключите пин VBAT к положительному полюсу батареи или другого источника питания.
3. Убедитесь, что напряжение источника питания соответствует требованиям устройства.

3. Датчики и периферийные устройства

В различных датчиках и периферийных устройствах GND VBAT используются для обеспечения питания и подключения к заземлению.

Пример использования GND VBAT в датчиках и периферийных устройствах:

1. Соедините пин GND с соответствующим заземлением на плате устройства.
2. Подключите пин VBAT к источнику питания, требуемому для работы устройства.
3. Убедитесь, что источник питания соответствует требованиям датчика или периферийного устройства.

4. Аккумуляторные устройства

В аккумуляторных устройствах GND VBAT используются для подключения внешнего источника питания, например, аккумулятора, и обеспечения заземления.

Пример использования GND VBAT в аккумуляторных устройствах:

1. Соедините пин GND с соответствующим заземлением на плате устройства.
2. Подключите пин VBAT к положительному полюсу аккумулятора или другого источника питания.
3. Убедитесь, что напряжение аккумулятора соответствует требованиям устройства.

В итоге, GND VBAT на платах различных устройств играют роль в подключении внешнего источника питания и обеспечении заземления

Важно следить за соответствием параметров подключаемого источника питания требованиям устройства, чтобы избежать повреждения электронных компонентов и некорректной работы

Как использовать GND VBAT?

Английское обозначение «GND VBAT» расшифровывается как «заземление VBAT». В контексте электронных схем и плат, GND (Ground) обозначает точку нулевого потенциала или заземления, а VBAT (Voltage Battery) обозначает напряжение батареи.

GND VBAT используется для соединения заземления с питающим напряжением батареи в цепи. Это позволяет обеспечить надежное и безопасное соединение всех компонентов и устройств в системе.

Когда подключение GND VBAT правильно выполнено, питание батареи становится доступным для всех компонентов системы, которым оно нужно. Также устанавливается надежное электрическое соединение между заземлением и питанием, что позволяет корректно функционировать всем устройствам.

Важно учесть, что при работе с подключением GND VBAT нужно соблюдать правила электробезопасности и убедиться, что все провода и контакты правильно изолированы. Соединение GND VBAT также может быть полезно для устройств, которые используют резервное питание от батареи

Подключение GND VBAT позволяет использовать общую землю для батареи и других источников питания, что упрощает управление и контроль питания

Соединение GND VBAT также может быть полезно для устройств, которые используют резервное питание от батареи. Подключение GND VBAT позволяет использовать общую землю для батареи и других источников питания, что упрощает управление и контроль питания.

Итак, чтобы использовать GND VBAT, необходимо:

1. Следить за правильным подключением проводов и контактов, чтобы обеспечить безопасность и надежность соединения.
2. Подключить заземление GND к питанию VBAT для общего использования заземления и питания.
3. Соблюдать правила электробезопасности и проверять качество изоляции проводов и контактов.

Таким образом, правильное использование GND VBAT обеспечивает надежное и безопасное подключение заземления и питания батареи в системе

Это важно не только для обеспечения работоспособности устройств, но и для обеспечения электробезопасности в целом

Ещё схема драйвера светодиодного прожектора

Читатель Валерий Ягодаров прислал фото и схему драйвера прожектора. Он затрудняется с определением типа микросхемы. Кто знает – подскажите!

Добрый день! В рамках ” – кто пришлёт схемы реальных светодиодных драйверов, для коллекции ” высылаю одну из очередных разрисовываемых схем.

Фото драйвера:

Фото платы драйвера, со стороны элементов

Драйвер прожектора скан со стороны пайки

Встал вопрос с определением типа микросхем: на одной U2 – прочитывается 0H-N0F, другая U1 – не определяется – с выгоревшей частью корпуса и оплавившимися резисторами рядышком. Возможно Вам удастся по схемотехническому решению подобрать оригинал или аналог этих микросхем.

LED драйвер на транзисторах 6N40A, 4N65

Радиоэлементы пока не выпаивал. Номиналы обычных и SMD элементов определял по буквенно-цифровому и цветовому коду. Номиналы SMD конденсаторов в схеме – “на глаз”.

В случае определения типа микросхем попытаюсь восстановить работу драйвера, если нет – пойдёт на запчасти. Далее естественно с полной выпайкой элементов можно будет полностью разрисовать принципиальную схему драйвера. На принципиальной схеме тип микросхем указан ориентировочно. Высылаю мои наработки…

Схема драйвера светодиодного светильника LED_TSV-Lighting 20_12W_220V:

Svetilnik_LED_TSV-Lighting20_12W_220V схема

Svetilnik_LED_TSV-Lighting20_12W_220V плата

Как соединяются радиоэлементы в схеме

Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача — соединять радиоэлементы.

Точка, где  соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  — это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер «2». В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  — это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А — это различные устройства (например, усилители)

В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С — конденсаторы

D — схемы интегральные и различные модули

E — разные элементы, которые не попадают ни в одну группу

F — разрядники, предохранители, защитные устройства

G — генераторы, источники питания,

H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K — реле и пускатели

L — катушки индуктивности и дроссели

M — двигатели

Р — приборы и измерительное оборудование

Q — выключатели и разъединители в силовых цепях. То есть в цепях, где «гуляет» большое напряжение и большая сила тока

R — резисторы

S — коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T — трансформаторы и автотрансформаторы

U — преобразователи электрических величин в электрические, устройства связи

V  — полупроводниковые приборы

W — линии и элементы сверхвысокой частоты, антенны

X — контактные соединения

Y — механические устройства с электромагнитным приводом

Z — оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD — детектор ионизирующих излучений

BE — сельсин-приемник

BL — фотоэлемент

BQ — пьезоэлемент

BR — датчик частоты вращения

BS — звукосниматель

BV — датчик скорости

BA — громкоговоритель

BB — магнитострикционный элемент

BK — тепловой датчик

BM — микрофон

BP — датчик давления

BC — сельсин датчик

DA — схема интегральная аналоговая

DD — схема интегральная цифровая, логический элемент

DS — устройство хранения информации

DT — устройство задержки

EL — лампа осветительная

EK — нагревательный элемент

FA — элемент защиты по току мгновенного действия

FP — элемент защиты по току инерционнго действия

FU — плавкий предохранитель

FV — элемент защиты по напряжению

GB — батарея

HG — символьный индикатор

HL — прибор световой сигнализации

HA — прибор звуковой сигнализации

KV — реле напряжения

KA — реле токовое

KK — реле электротепловое

KM — магнитный пускатель

KT — реле времени

PC — счетчик импульсов

PF — частотомер

PI — счетчик активной энергии

PR — омметр

PS — регистрирующий прибор

PV — вольтметр

PW — ваттметр

PA — амперметр

PK — счетчик реактивной энергии

PT — часы

QF — выключатель автоматический

QS — разъединитель

RK — терморезистор

RP — потенциометр

RS — шунт измерительный

RU — варистор

SA — выключатель или переключатель

SB — выключатель кнопочный

SF — выключатель автоматический

SK — выключатели, срабатывающие от температуры

SL — выключатели, срабатывающие от уровня

SP — выключатели, срабатывающие от давления

SQ — выключатели, срабатывающие от положения

SR — выключатели, срабатывающие от частоты вращения

TV — трансформатор напряжения

TA — трансформатор тока

UB — модулятор

UI — дискриминатор

UR — демодулятор

UZ — преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD — диод, стабилитрон

VL — прибор электровакуумный

VS — тиристор

VT — транзистор

WA — антенна

WT — фазовращатель

WU — аттенюатор

XA — токосъемник, скользящий контакт

XP — штырь

XS — гнездо

XT — разборное соединение

XW — высокочастотный соединитель

YA — электромагнит

YB — тормоз с электромагнитным приводом

YC — муфта с электромагнитным приводом

YH — электромагнитная плита

ZQ — кварцевый фильтр

When Vdd is Re-Enabled

When Vdd is restored, the device goes through a Power-On Reset (POR), in which all entries are reset except DSGPR0 and DSGPR1.

• The configuration bits are used to initialize the system oscillator.
• The program counter is set to 0x000 to execute the instruction.
• Through the POR, the contents of the DSGPR0 and DSGPR1 are maintained.

The software can read these registers at any moment.  Good vbats can save you a lot of time and some money in the long term. Anyhow, the weather does not affect vbat performance, unlike RC cars during cold.

Anyhow, If you want capacitors, I have hand-picked a few for you. From the tiny plastic capacitor in your calculator to an ultracapacitor that can power a commuter bus, capacitors may be made for every use. The following are some of the different types of capacitors and their applications. Using capacitors will help you get rid of any sort of noise.

These are some of the different types of capacitors and their applications. Using capacitors will help you get rid of any sort of noise.

Что означают VCC, VDD, VEE, VSS и VBAT на схематической диаграмме?

(1) VCC: C=цепь означает цепь, т. е. напряжение, подключенное к цепи.

(2) VDD: D=устройство означает устройство, то есть внутреннее рабочее напряжение устройства.

(3) VSS: серия S= означает общее соединение, обычно относится к напряжению клеммы общего заземления цепи.

(4) VEE: подача отрицательного напряжения; источник (S) полевой трубки

(5) VBAT: при подключении к контакту VBAT с помощью батареи или другого источника питания содержимое резервного регистра может быть сохранено, а RTC будет поддерживаться при отключении питания VDD. Если в приложении не используется внешняя батарея, вывод VBAT следует соединить с выводом VDD.

(6) VPP: Напряжение программирования/стирания.

(7) GND: Часто обозначается как база опорного напряжения в цепях.

(8) Разница между V и VA заключается в следующем: цифровое или аналоговое.

Питание цифровых цепей VCC

Питание аналоговой цепи VCCA

VDD — это цифровое рабочее напряжение, то есть подача питания в микросхему

VDDA — это аналоговое напряжение или аналоговый положительный источник питания, который подает питание от микросхемы наружу.

The difference between CC and DD is: the difference between the supply voltage and the working voltage (usually VCC>ВДД)

II. Особенности NeoDen YY1 Pick and Place Machine

1. Автоматическое устройство смены форсунок позволяет гибко менять форсунки.

2. Независимые системы распознавания двойного зрения высокой четкости и высокой скорости, а также двойные камеры для отображения рабочего состояния в режиме реального времени.

3. Защищенный патентом новый игольчатый модуль специально разработан на основе линейной направляющей с высокой надежностью и долговечностью.

4. Небольшой размер с мощными магазинами и недавно разработанными устройствами подачи ленты для гибкой поддержки больших ленточных катушек, простота установки и удобной замены ленточных катушек, чтобы обеспечить самое передовое решение среди всех машин начального уровня с меньшим бюджетом, но более высокая стабильность.

5. Полностью прозрачные акриловые крышки с магнитным режимом для высокого уровня легкости разборки.

Компания Zhejiang NeoDen Technology Co., LTD., основанная в 2010 году, имеет более 100 сотрудников и более 8000 кв.м. фабрика независимых прав собственности, для обеспечения стандартного управления и достижения наибольшего экономического эффекта, а также для экономии затрат.

Владеет собственным обрабатывающим центром, квалифицированными сборщиками, тестировщиками и инженерами по контролю качества, чтобы обеспечить сильные возможности для производства, качества и доставки машин NeoDen.

Более 40 глобальных партнеров в Азии, Европе, Америке, Океании и Африке для успешного обслуживания.

Более 10 000 пользователей по всему миру, чтобы обеспечить лучшее и более быстрое местное обслуживание и быстрый ответ.

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Оптоэлектронные приборы

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара (статья про симистор)

Кварцевый резонатор

а) лампа накаливания

б) неоновая лампа

в) люминесцентная лампа

Если Вам проще по видео понять, вот можете посмотреть:

Какую роль играет Vbat в электронных устройствах?

Vbat — это обозначение напряжения батарейки, которая питает устройство отдельно от основного источника питания. Ее роль заключается в том, чтобы обеспечить работу устройства при отключении основного источника питания либо в случаях его неполадок.

В электронных устройствах, которые являются критически важными для безопасности людей или жизнедеятельности общества, наличие резервной батареи играет решающую роль.

Одним из примеров таких устройств являются системы безопасности, которые должны работать в течение достаточно долгого периода времени, даже если основное питание было отключено. Также резервная батарея может использоваться в устройствах, которые работают в полевых условиях, где отсутствуют возможности быстрой замены основного источника питания.

Кроме того, наличие Vbat позволяет устройствам сохранять настройки и данные при отключенном основном питании. Это может иметь решающее значение для устройств, которые используют настройки, хранят архивы данных, записывают фиксации событий и т.д.

Таким образом, роль Vbat заключается в том, чтобы поддерживать работоспособность электронного устройства в случае отсутствия или неполадок основного источника питания, а также в обеспечении сохранения данных и настроек устройства.

Vbat Wiring for Drones

The nighthawk 280 pro is a famous quadcopter. We are gonna show you how you can wire up the Vbat so that the flight controller knows what the battery voltage is.

In your additional bag of bits that you get with your quadcopter, there are two cables with two connectors. You need to look for the Vbat on the other side. Let me describe how you do it by looking at the manual.

Here’s the page from the manual that actually shows the bottom control board. With the front of the craft on the right-hand side and the back on the left-hand side.

You can see at the top here we have the battery inspection. That’s what they call it but we call it Vbat. You can see the ground pin is towards the back of the quadcopter and the VCC is towards the front of the copter.

This should be very easy to locate.

Now interestingly, if you look at the right-hand side, there’s something called a power output. Which is going to present battery voltage, VCC, and ground.

You can turn that port on and off with the little switch in the middle. That’s the power output switch.

So, if you turn that power output switch on, then you can connect the plus power plus the power output to the plus pin of the battery inspection input. You then connect the negative pin on the battery output to the negative pin on the battery inspection inputs again.

 And then finally you have your Vbat connection in your nighthawk 280 pro. Very straightforward and very neat.

Светодиоды для LED драйверов

YF-053 CREE Светодиод

Похожих по виду на мои, не встретил ни разу.

Собственно, у обоих модулей одна неисправность – частичная, или полная деградация кристаллов светодиодов. Думаю, причина – максимальный ток с драйверов, установленный производителями (китаёзы) в целях маркетинга. Мол, смотрите, какие яркие наши люстры. А то, что они светят от силы часов 10, их не волнует.

Если возникнут претензии от покупателей, они всегда могут ответить, что прожекторы вышли из строя от тряски, ведь такие “люстры” в основном покупают владельцы джипов, а они ездят не только по шоссе.

Если удастся найти светодиоды, буду уменьшать ток драйвера до тех пор, пока не станет заметно уменьшаться яркость светодиодов.

Светодиоды лучше искать на АлиЭкспресс, там большой выбор. Но это рулетка, как повезёт.

Даташиты (техническая информация) на некоторые мощные светодиоды будут в конце статьи.

Думаю, главное для долговечной работы светодиодов – не гнаться за яркостью, а устанавливать оптимальный ток работы.

До связи, Сергей.

P.S. электроникой “болею” с 1970 г., когда на уроке физики собрал свой первый детекторный приёмник.

Принципиальные схемы Vbat

На принципиальных схемах электронных устройств часто можно встретить обозначение «Vbat», которое указывает на наличие источника питания от аккумуляторной батареи. Vbat представляет собой питающее напряжение от батареи и используется в различных компонентах и схемах электронных устройств.

Одним из основных применений Vbat является подача питания на память CMOS (Complementary Metal-Oxide-Semiconductor, КМДО-сдвухканальный металл-оксид-полупроводниковый) в устройствах с микроконтроллерами или микропроцессорами. Память CMOS хранит важные данные, такие как настройки, параметры работы устройства, текущее время и т. д. Подача постоянного питания от аккумуляторной батареи позволяет сохранить эти данные даже при выключении основного источника питания.

Кроме того, Vbat может использоваться для питания других важных компонентов устройства, таких как реальное время (RTC, Real-Time Clock), который отвечает за подсчет времени внутри устройства независимо от основного источника питания. RTC обычно используется в устройствах, которые должны поддерживать актуальное время даже при выключении и включении питания.

Также, Vbat может быть использован для питания низкопотребляющих компонентов, таких как таймеры или часы с обратным отсчетом, а также для резервного питания некоторых ключевых схем устройства.

На схеме Vbat обычно обозначается положительным (+) и отрицательным (-) знаками. Для подачи питания от аккумуляторной батареи, соединение проводов Vbat с батарейной системой может быть выполнено через защитные элементы, такие как диоды или предохранители, чтобы предотвратить повреждение устройства при неправильном подключении или при перегрузках в батарейной системе.

Резервное питание от аккумуляторной батареи является важным элементом многих электронных устройств, особенно в тех случаях, когда сохранение данных или поддержание актуального времени являются необходимыми функциями. Поэтому наличие Vbat на принципиальных схемах говорит о наличии аппаратной поддержки резервного питания и дополнительных возможностей устройства.

Задачи и значение Vbat на разводке печатной платы

Vbat (вольтаж батареи, от англ. Voltage of the Battery) – это обозначение на схеме печатной платы, указывающее наличие источника питания от батареи. Задачи и значение Vbat на разводке платы могут варьироваться в зависимости от конкретного устройства или системы, но существуют общие принципы и рекомендации по его использованию.

1. Резервное питание

Одной из основных задач Vbat на разводке печатной платы является обеспечение резервного питания в случае сбоя основного источника питания

Это особенно важно для устройств, которые не могут прерываться в работе даже при кратковременном отключении основного питания. Например, в регистрационных кассах данные о продажах и операциях должны сохраняться даже при возникновении сбоев в электроснабжении

2. Сохранение настроек и данных

В некоторых электронных устройствах, таких как компьютеры, мобильные телефоны или датчики, Vbat используется для сохранения настроек и данных во время отключения основного питания. Благодаря Vbat устройство может сохранять конфигурацию, пользовательские настройки и временные данные. Кроме того, Vbat может быть использован для временного питания во время замены или отключения основного источника питания.

3. Защита от скачков напряжения

Наличие Vbat на схеме печатной платы может служить дополнительной защитой от скачков напряжения в электросети. Если основное питание подвергается воздействию скачков или провалам напряжения, Vbat может предоставить стабильное и непрерывное питание устройству. Это особенно полезно для электронных устройств с высокочувствительной электроникой или для систем, находящихся в условиях электрических помех.

4. Регуляция и коммутация источников питания

В некоторых случаях Vbat может использоваться для регуляции и коммутации различных источников питания на печатной плате. Это может быть полезно в системах с несколькими источниками или при необходимости подключения резервных батарей. Vbat также может использоваться для переключения между основным и резервным питанием, включения и отключения отдельных устройств или сигнализации о низком заряде батареи.

Все эти задачи и значение Vbat на разводке печатной платы зависят от конкретной системы и требований к ней. Правильное использование и подключение Vbat позволяет обеспечить надежную работу устройства и сохранение данных даже при возникновении сбоев в основном питании.
