Какими способами можно проверить диод мультиметром

Что такое высоковольтный диод 2x062h

Высоковольтный диод 2x062h — это электронное устройство, предназначенное для работы с высоким напряжением. Он обладает особыми характеристиками, которые позволяют ему выдерживать значительные напряжения и гарантировать надежность работы в таких условиях.

Диоды 2x062h применяются в различных областях, включая электронику, радиотехнику и электрическую промышленность. Они используются для выпрямления переменного тока, защиты от обратного напряжения, стабилизации и иных приложений, где необходим контроль и управление напряжением.

Особенности высоковольтного диода 2x062h:

• Высокое напряжение переключения (обычно от 1000 до 2000 В)
• Высокая эффективность и низкое падение напряжения
• Высокая надежность и долгий срок службы
• Стойкость к повышенным температурам и перегрузкам
• Низкая индуктивность и быстродействие

Основными элементами высоковольтного диода являются полупроводниковые кристаллы, которые образуют p-n-переходы. Они обладают специальными параметрами, позволяющими пропускать электрический ток только в одном направлении и при определенном напряжении.

Примечание: При использовании высоковольтного диода 2x062h необходимо соблюдать меры безопасности, так как он может работать с опасными напряжениями

Всегда следуйте инструкциям и рекомендациям производителя и выполняйте соответствующие меры предосторожности

Работа диода и его вольт-амперная характеристика

Под вольт-амперной характеристикой данных приборов понимается кривая линия, которая показывает то, в какой зависимости находится электрический ток, протекающий через p-n-переход, от объемов и полярности напряжения, воздействующего на него.

Подобный график можно описать следующим образом:

1. Ось, расположенная по вертикали: верхняя область соответствует значениям прямого тока, нижняя область параметрам обратного тока.
2. Ось, расположенная по горизонтали: область, находящаяся справа, предназначена для значений прямого напряжения; область слева для параметров обратного напряжения.
3. Прямая ветвь вольт-амперной характеристики отражает пропускной электрический ток через диод. Она направлена вверх и проходит в непосредственной близости от вертикальной оси, поскольку отображает увеличение прямого электрического тока, которое происходит при увеличении соответствующего напряжения.
4. Вторая (обратная) ветвь соответствует и отображает состояние закрытого электрического тока, который также проходит через прибор. Положение у нее такое, что она проходит фактически параллельно относительно горизонтальной оси. Чем круче эта ветвь подходит к вертикали, тем выше выпрямительные возможности конкретного диода.
5. По графику можно наблюдать, что после роста прямого напряжения, протекающего через p-n-переход, происходит медленное увеличение показателей электрического тока. Однако постепенно, кривая достигает области, в которой заметен скачок, после которого происходит ускоренное нарастание его показателей. Это объясняется открытием диода и проведением тока при прямом напряжении. Для приборов, изготовленных из германия, это происходит при напряжении равном от 0,1В до 0,2В (максимальное значение 1В), а для кремниевых элементов требуется более высокий показатель от 0,5В до 0,6В (максимальное значение 1,5В).
6. Показанное увеличение показателей тока может привести к перегреву полупроводниковых молекул. Если отведение тепла, происходящее благодаря естественным процессам и работе радиаторов, будет меньше уровня его выделения, то структура молекул может быть разрушена, и этот процесс будет иметь уже необратимый характер. По этой причине, необходимо ограничивать параметры прямого тока, чтобы не допустить перегрева полупроводникового материала. Для этого, в схему добавляются специальные резисторы, имеющие последовательное подключение с диодами.
7. Исследуя обратную ветвь можно заметить, что если начинает увеличиваться обратное напряжение, которое приложено к p-n-переходу, то фактически незаметен рост параметров тока. Однако в случаях, когда напряжение достигает параметров, превосходящих допустимые нормы, может произойти внезапный скачок показателей обратного тока, что перегреет полупроводник и будет способствовать последующему пробою p-n-перехода.

Проверка супрессора (TVS-диода)

Защитный диод, он же ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:

Увеличение входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера). Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.

Как интерпретировать результаты тестирования

После проведения тестирования фьюз диода 2x062h нужно правильно интерпретировать полученные результаты. Вот несколько ключевых пунктов, которые помогут вам разобраться в результатах тестирования и принять необходимые меры:

1. Результаты тестирования:

Обратите внимание на значения, полученные в результате тестирования. Если значения соответствуют заданным требованиям (например, диоды прошли все тесты успешно), можно считать тестирование успешным

Если значения не соответствуют требованиям, необходимо принять меры для исправления проблемы или для отказа от использования фьюз диода.

2. Отклонения от нормы:

Если результаты тестирования указывают на отклонение от нормы, важно определить, что именно вызывает это отклонение. Может быть, это связано с неправильной установкой или наличием дефектов в фьюз диоде

В таком случае, необходимо скорректировать проблему, чтобы достичь ожидаемых значений.

3. Надежность и долговечность:

Результаты тестирования также могут указывать на надежность и долговечность фьюз диода. Если тесты показывают, что диоды демонстрируют высокую надежность и долговечность, это является положительным результатом. Если же диоды часто выходят из строя или не удовлетворяют требованиям по надежности, это может свидетельствовать о необходимости выбора другого типа диода.

4. Взаимодействие с другими компонентами:

Результаты тестирования помогают также оценить взаимодействие фьюз диода с другими компонентами или системой в целом. Если результаты тестирования показывают хорошее взаимодействие исследуемого диода с другими элементами, это может говорить об их совместимости и согласованности. Если же тесты показывают проблемы с взаимодействием, необходимо искать альтернативные решения.

Правильная интерпретация результатов тестирования фьюз диода 2x062h позволяет принять рациональные решения о дальнейшем использовании и настроить работу диода с максимальной эффективностью.

Без выпаивания

Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.

Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.

Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.

Как проверить работоспособность высоковольтного диода 2x062h мультиметром

Высоковольтный диод 2x062h используется во многих электронных устройствах и системах. При необходимости проверить его работоспособность, можно воспользоваться мультиметром.

Для проверки высоковольтного диода 2x062h с помощью мультиметра следуйте следующим шагам:

1. Получите мультиметр с возможностью измерения напряжения в диапазоне до 1000 вольт.
2. Отключите устройство или систему, в которой установлен диод, от источника питания.
3. Ориентируйтесь на диаграмму подключения высоковольтного диода 2x062h и подключите его правильно к мультиметру.
4. Установите мультиметр в режим измерения напряжения постоянного тока (DCV).
5. Между верхним и нижним контактами диода присоедините мультиметр:

• Красным проводом (плюсовым) подключите контакт с положительным напряжением.
• Черным проводом (минусовым) подключите контакт с отрицательным напряжением.

Включите мультиметр и проверьте, что он настроен на нужный диапазон измерения.
Подключите источник питания к системе или устройству.
Следите за показаниями мультиметра. Они должны соответствовать номинальному напряжению диода, которое указано в его технической документации.

Если показания мультиметра находятся в пределах допустимых значений, то высоковольтный диод 2x062h работоспособен. Если показания слишком низкие или слишком высокие, то диод, скорее всего, неисправен и требует замены.

Будьте осторожны при проверке высоковольтного диода 2x062h мультиметром, особенно если устройство или система подключены к источнику питания. Неправильное подключение или некачественный диод может вызвать короткое замыкание или другие опасные ситуации.

Уравнение диода Шокли

В Уравнение идеального диода Шокли или диодный закон (названный в честь соавтора транзистора Уильяма Брэдфорда Шокли) — это ВАХ идеального диода при прямом или обратном смещении (или без смещения). Он выводится в предположении, что единственными процессами, вызывающими ток в диоде, являются дрейф (из-за электрического поля), диффузия и тепловая рекомбинация-генерация. Также предполагается, что ток генерации рекомбинации (R-G) в области обеднения незначителен. Это означает, что уравнение Шокли не учитывает процессы, участвующие в обратном пробое и R-G с участием фотонов. Кроме того, он не описывает «выравнивание» кривой I-V при высоком прямом смещении из-за внутреннего сопротивления, а также не объясняет практическое отклонение от идеала при очень низком прямом смещении из-за тока R-G в области истощения.

куда

я ток диода,

я_S — масштабный коэффициент, называемый ток насыщения

V_D напряжение на диоде

V_Т это тепловое напряжение

п это коэффициент выбросов

Коэффициент выбросов п варьируется от примерно 1 до 2 в зависимости от процесса изготовления и материала полупроводника, и во многих случаях предполагается, что он приблизительно равен 1 (и поэтому опускается). В тепловое напряжениеV_Т составляет примерно 25,2 мВ при комнатной температуре (примерно 25 ° C или 298 K) и является известной константой. Это определяется:

куда

е величина заряда электрона (элементарный заряд)

k постоянная Больцмана

Т — абсолютная температура p-n перехода

Классификация полупроводниковых диодов

Полупроводниковые диоды являются основными строительными блоками в современных электронных устройствах. Они обладают различными характеристиками и применениями, что позволяет классифицировать их на несколько основных типов.

Кремниевые прямозонные диоды

Кремниевые прямозонные диоды широко используются во множестве приложений. Они характеризуются низким падением напряжения в открытом состоянии и большой токопроводимостью в прямом направлении.

Светодиоды (LED)

Светодиоды или светоизлучающие диоды преобразуют электрическую энергию в свет. Они используются в широком спектре приложений от индикаторов до освещения.

Варикапы

Варикапы, или диоды с изменяемой ёмкостью, используются в настройке частот в радиоприемных устройствах и других применениях, где нужна настройка частоты.

PIN-диоды

PIN-диоды используются в РЧ-приложениях, таких как аттенюаторы и переключатели. Интеграция в них области с незаряженными примесями делает их подходящими для этих задач.

Важная деталь

Высоковольтный диод

Чтобы понять, как можно исправить ситуацию в случае, если причиной поломки стал высоковольтный диод, нужно разобраться, что он собой представляет.

Высоковольтный диод имеет вид большого числа соединений, которые между собой последовательно соединяют диоды в один элемент. Сюда входят обычные выпрямительные диоды. Они выполняются по одной технологии и входят в состав единого корпуса. В процессе сборки не используются конденсаторы и резисторы, которые выравнивают напряжение.
В результате данный диод обладает нелинейной вольт-амперной характеристикой. Поэтому его сопротивление имеет зависимость от приложенного напряжения. Из-за такой конструкционной особенности проверить на работоспособность этот компонент микроволновой печи довольно затруднительно.

Для этого мультиметр следует переключить в режим R x 1000. Здесь, при подключении вывода мультиметра «+» к аноду на диоде происходит измерение сопротивления в прямом направлении. В результате прибор должен показать конечную величину для сопротивления. Если подключение идет к «-», то измерение проводится в обратном направлении. В этом случае он должен регистрировать бесконечность.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

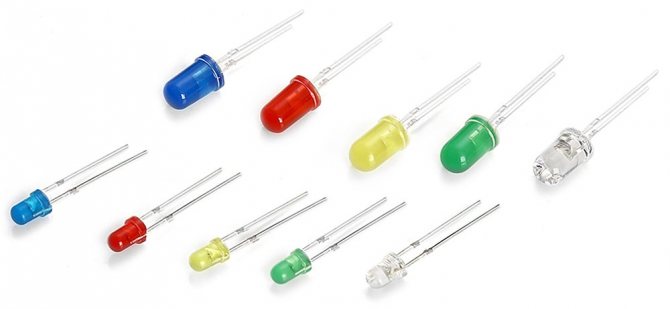

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Математическая модель диода. Обозначение.

Полупроводниковый диод имеет два вывода. Выводы называются: Анод и Катод. Полупроводниковый диод обладает свойством односторонней проводимости. Диод проводит ток, если к аноду приложить положительное напряжение, а к катоду — отрицательное. Если наоборот, то проводимость отсутствует.

Полупроводниковый диод позволяет создавать асимметричные с точки зрения полярности сигнала схемы. Например, выпрямители, преобразующие переменный ток в пульсирующий однополярный, или детекторы, выделяющие низкочастотную огибающую из высокочастотного сигнала.

На схемах полупроводниковый диод обозначается, как показано на рисунке.

Полупроводниковый диод на основе искусственного p-n перехода обладает проводимостью, описываемой следующей формулой:

[Ток через диод] = [Обратный ток диода] * (exp([Напряжение на диоде] * [K]) — 1).

Где [K] = ln([Ток измерения напряжения насыщения] / [Обратный ток диода] + 1) / [Напряжение насыщения при токе измерения].

[Обратный ток диода], [Напряжение насыщения при токе измерения] и [Ток измерения напряжения насыщения] — данные из справочника. В справочнике обычно пишут: ‘Напряжение насыщения 0.8 В при токе 1 А’ или ‘Максимальное прямое напряжение 0.8 В при токе 7 А’. Это как раз и есть нужные параметры. Еще ток измерения иногда приводят в сноске.

На рисунке приведена Вольтамперная характеристика полупроводникового диода, зависимость тока и напряжения. Как мы видим, рост напряжения на диоде приводит к очень быстрому, экспоненциальному росту тока.

Полупроводниковый диод — это полупроводниковый элемент, пропускающий ток только в одном направлении. Принцип работы диода основан на свойствах проводимости полупроводников, а именно на электронно-дырочном переходе.

На принципиальной электрической схеме диоды изображаются следующим образом:

Диоды изготавливают в основном методами сплавления и методом диффузии. Метод сплавления заключается в сплавлении пластин p и n – типов, а метод диффузии состоит во внедрении примесных атомов в полупроводниковую пластину. Благодаря этим способам изготавливаются большие площади p – n переходов – до 1000 мм2. А чем больше площадь перехода, тем больший ток можно через него пропускать.

Существуют также точечные (высокочастотные) диоды, площадь их p – n перехода меньше 0,1 мм2. Такие диоды изготавливаются с помощью соединения металлической иглы с полупроводником. Применяются точечные диоды в аппаратуре сверхвысоких частот при значении тока 10-20 мА.

Основные виды полупроводниковых диодов по функциональному назначению: выпрямительные, стабилитроны, импульсные, светодиоды, фотодиоды и т.д.

Выпрямительными называют полупроводниковые диоды, предназначенные для преобразования переменного тока в постоянный. Такие диоды изготавливают методами сплавки и диффузии, для того чтобы создать большую площадь p-n перехода, так как через них протекают большие токи. Сам процесс выпрямления переменного тока заключается в свойстве диода хорошо проводить ток в одном направлении и практически не проводить его в другом.

Ниже изображена схема простейшего однополупериодного выпрямителя. Работает он следующим образом: положительный полупериод напряжения Uвх, диод V пропускает практически без изменения, и напряжение Ur практически равно Uвх. Но в момент времени, когда полупериод напряжения отрицательный, диод включен в обратном направлении и все напряжение Uвх падает на диоде, а напряжение на резисторе практически равно нулю

На рисунке схематично изображен график напряжения на резисторе.

Стабилитронами (опорными диодами) называются полупроводниковые диоды предназначенные для стабилизации постоянного напряжения. Для стабилизации напряжения в стабилитронах используют обратную ветвь вольт-амперной характеристики в области электрического пробоя, для этого их включают в обратном направлении. При изменении тока протекающего через стабилитрон от значения Iстmin до Iстmax напряжение на нем почти не изменяется.

Стабилитроны стабилизируют напряжение от 3,5 В, а для стабилизации меньшего напряжения используют стабисторы. В стабисторах используют прямую ветвь вольт-амперной характеристики, поэтому их включают в прямом направлении.

Импульсным называется диод, который предназначен для работы в импульсных схемах. В прямом направлении импульсный диод хорошо проводит электрический ток. При обратном включении такого диода, обратный ток в нем резко увеличивается, а через короткий промежуток времени исчезает. Таким образом получается электрический импульс.

Как проверить, не выпаивая диод

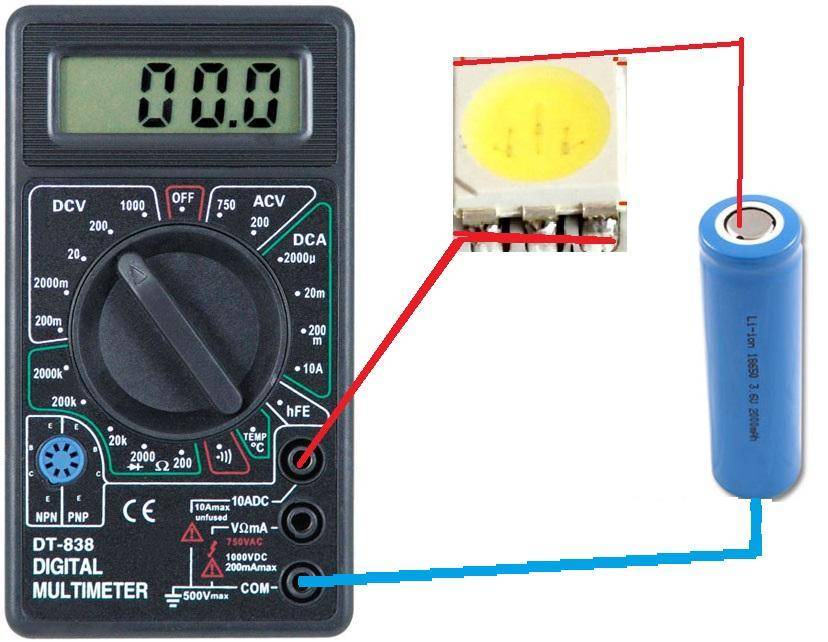

Светодиоды, установленные на плату, проверяются с помощью щупа. Но, стандартные инструменты могут и не пролезть в разъем для транзистора. Здесь понадобится тонкий проводник. Это могут быть:

• швейные иглы;
• часть кабеля или жилки из многожильного провода;
• канцелярские разогнутые скрепки.

Проводник придется припаять к фольгированному щупу или подсоединить без штекера, получив переходник. Если используется фольгированная пластинка с припаянными кусочками проволоки, необходимо вставить её в соответствующий слот мультиметра и после этого, воспользоваться самодельными щупами.

Почему важно правильно проверить фьюз-диод?

Фьюз-диоды играют важную роль в защите электронных схем от перегрузки и короткого замыкания. Они представляют собой специальные полупроводниковые приборы, способные быстро отключаться при превышении заданного тока или напряжения.

Когда фьюз-диод исправно работает, он предотвращает повреждение более дорогих и сложных компонентов схемы, таких как микроконтроллеры или интегральные схемы, которые могут стать неработоспособными в случае перегрузки. С помощью фьюз-диодов можно предотвратить проблемы, связанные с перегрузкой, и защитить электронные устройства от повреждений и выхода из строя.

Однако, как и любые другие компоненты, фьюз-диоды могут выйти из строя или быть повреждены. Поэтому регулярная проверка их работоспособности является важным этапом обслуживания и ремонта электронных схем. Неправильная проверка или необнаружение неисправности фьюз-диода может привести к непредсказуемым последствиям, таким как выход из строя более дорогих компонентов схемы или даже возгорание электрооборудования.

Правильная проверка фьюз-диода включает:

1. Визуальный осмотр на наличие повреждений или физических дефектов, таких как трещины или разрушенные контакты.

2. Использование мультиметра для измерения сопротивления и проверки целостности фьюз-диода.

3. Сравнение полученных результатов с документацией или спецификациями по фьюз-диоду.

4. Замена неисправного фьюз-диода при обнаружении несоответствий.

Правильная проверка фьюз-диода позволяет обеспечить надежную и безопасную работу электронной схемы, сохранить работоспособность дорогостоящих компонентов и защитить электрооборудование от повреждений и возгорания. Она также повышает долговечность и надежность электронных устройств, что является важным аспектом во многих областях, от производства и автомобилестроения до домашней электроники и компьютеров.
