Как правильно припаивать конденсатор?

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей

В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Почему электролитические конденсаторы выходят из строя и что делать

Зачастую, чтобы отремонтировать вышедшую из строя электронную технику, достаточно найти и заменить вздувшиеся конденсаторы. Дело в том, что срок жизни их небольшой — 1000-2000 тысячи рабочих часов. Потом он обычно выходит из строя и требуется его замена. И это при нормальном напряжении не выше номинального. Так происходит потому, что диэлектрик в конденсаторах, чаще всего, жидкий. Жидкость понемногу испаряется, меняются параметры и, рано или поздно, конденсатор вздувается.

Электролитические конденсаторы имеют специальные насечки на верхушке корпуса, чтобы при выходе из строя избежать взрыва

Высыхает электролит не только во время работы. Даже просто «от времени». Это конструктивная особенность электролитических конденсаторов. Поэтому не стоит ставить выпаянные из старых схем конденсаторы или те, которые несколько лет (или десятков лет) хранятся в мастерской. Лучше купить «свежий», но проверьте дату производства.

Можно ли продлить срок эксплуатации конденсаторов? Можно. Надо улучшить теплоотвод. Чем меньше греется электролит, тем медленнее высыхает. Поэтому не стоит ставить аппаратуру вблизи отопительных приборов.

Для улучшения отвода тепла ставят радиаторы

Второе — надо следить за тем, чтобы хорошо работали кулера. Третье — если рядом стоят детали, которые активно греются во время работы, надо конденсаторы каким-то образом от температуры защитить.

Как подобрать замену

Если часто приходится менять один и тот же конденсатор, его лучше заменить на более «мощный» — той же ёмкости, но на большее напряжение. Например, вместо конденсатора на 25 вольт, поставить конденсатор на 35 вольт. Только надо иметь в виду, что более мощные конденсаторы имеют большие размеры. Не всякая плата позволяет сделать такую замену.

Конденсатор той же ёмкости, но рассчитанный на большее напряжение, имеет больший размер

Можно поставить параллельно несколько конденсаторов с тем же напряжением, подобрав номиналы так, чтобы получить требуемую ёмкость. Что это даст? Лучшую переносимость пульсаций тока, меньший нагрев и, как следствие, более продолжительный срок службы.

Что будет, если поставить конденсатор большей ёмкости?

Часто приходит в голову идея поставить вместо сгоревшего или вздувшегося конденсатор большей ёмкости. Ведь он должен меньше греться. Так, во всяком случае, кажется. Ёмкость практически никак не связана со степенью нагрева корпуса. И в этом выигрыша не будет.

Устройство электролитического конденсатора

По нормативным документам отклонение номинала конденсаторов допускается в пределах 20%. Вот на эту цифру можете спокойно ставить больше/меньше. Но это может привести к изменениям в работе устройства. Так что лучше найти «родной» номинал. И учтите, что не всегда можно ставить большую ёмкость. Можно если конденсатор стоит на входе и сглаживает скачки питания. Вот тут большая ёмкость уместна, если для её установки достаточно места. Это точно нельзя делать там, где конденсатор работает как фильтр, отсекающий заданные частоты.

Можно менять на ту же ёмкость, но чуть более высокое напряжение. Это имеет смысл. Но размеры такого конденсатора будут намного больше. Не в любую плату получится его установить. И учтите, что корпус его не должен соприкасаться с другими деталями.

Избегание повреждений при пайке конденсаторов

Пайка конденсаторов поверхностного монтажа является важной частью процесса сборки электронных устройств. Однако, неправильная техника пайки или некачественное оборудование могут привести к повреждению конденсаторов и снижению их производительности

В этом разделе мы рассмотрим рекомендации по избеганию повреждений при пайке конденсаторов.

1. Правильная температура пайки

Одной из основных причин повреждений конденсаторов является перегрев во время пайки

Поэтому важно соблюдать рекомендуемую температуру пайки, указанную в технической документации производителя конденсаторов. Использование температуры выше допустимого может привести к повреждению внутренних компонентов и изменению характеристик конденсатора

2. Использование антистатического оборудования

При работе с конденсаторами поверхностного монтажа важно использовать антистатическое оборудование, так как статический электрический разряд может повредить конденсаторы. Рекомендуется использовать антистатические нарукавники и коврики, а также размещать конденсаторы на антистатических подставках во время пайки

3. Правильное позиционирование конденсаторов

При пайке конденсаторов важно обратить внимание на правильное позиционирование. Неправильное выравнивание или смещение конденсаторов может привести к пайке сломанных контактов и повреждению конденсаторов. Рекомендуется использовать специальные приспособления или фиксаторы для правильного позиционирования конденсаторов

Рекомендуется использовать специальные приспособления или фиксаторы для правильного позиционирования конденсаторов.

4. Использование правильного количества паяльной пасты

Количество паяльной пасты, нанесенной на плату, также влияет на качество пайки конденсаторов. Избыточное количество паяльной пасты может привести к короткому замыканию или перекрытию контактов конденсатора, а недостаточное количество может вызвать непрочное соединение. При нанесении паяльной пасты следует придерживаться рекомендаций производителя пасты и соблюдать равномерное распределение паяльной пасты на контактах конденсаторов.

5. Правильный прогрев и охлаждение

После завершения пайки конденсаторов необходимо правильно прогреть и охладить электронное устройство. Резкое перепады температуры могут привести к расслоению или повреждению внутренних компонентов конденсатора. Рекомендуется использовать специальные инструменты или паяльные станции с возможностью контроля и регулировки температуры для достижения оптимальных условий прогрева и охлаждения.

Следуя этим рекомендациям, можно избежать повреждений при пайке конденсаторов поверхностного монтажа и обеспечить их надежную работу в электронных устройствах.

Подключение SATA и IDE-устройств

Жесткий диск подключается к материнской плате с помощью специального SATA-кабеля. Он обычно имеет красный цвет. На обоих концах SATA-кабель имеет одинаковые коннекторы. Подключите один к жесткому диску (там тоже есть ключ от неправильного подключения), а второй — в разъем на материнской плате с пометкой SATA 1. Обычно на материнских платах бывает 2-4 таких разъема. Можете выбирать любой. После подключения SATA-кабеля подключайте питание. В самое правое отверстие (обычно оно является самым правым) включайте коннектор, к которому подведено 4 жилки от блока питания.

Через IDE-шлейф подключается оптический привод. Но сегодня современные компьютеры не оснащаются дисководами по причине их ненадобности.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком «+». Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак «+» ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак «плюс» нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком «плюс».

Проверка высоковольтной части блока питания

После осмотра платы и восстановления паек следует проверить мультиметром (в режиме измерения сопротивления) предохранитель.

Надеюсь, вы хорошо уяснили и запомнили правила техники безопасности

,изложенные ранее! Если он перегорел, то это свидетельствует, как правило, о неисправностях в высоковольтной части.

Чаще всего неисправность предохранителя видна (если стеклянный) визуально: он внутри «грязный» («грязь» — это испарившаяся свинцовая нить).

Иногда стеклянная трубка разлетается на куски.

В этом случае надо проверить (тем же тестером) исправность высоковольтных диодов, силовых ключевых транзисторов и силового транзистора источника дежурного напряжения. Силовые транзисторы высоковольтной части находятся, как правило, на общем радиаторе.

При сгоревшем предохранителе нередко выводы коллектор-эмиттер «звонятся» накоротко, и удостовериться в этом можно и не выпаивая транзистор. С полевыми же транзисторами дело обстоит несколько сложнее.

Как проверять полевые и биполярные транзисторы, можно почитать здесь и здесь.

Высоковольтная часть находится в той части платы, где расположены высоковольтные конденсаторы (они больше по объему, чем низковольтные). На этих конденсаторах указывается их емкость (330 – 820 мкФ) и рабочее напряжение (200 – 400 В).

Пусть вас не удивляет, что рабочее напряжение может быть равным 200 В. В большинстве схем эти конденсаторы включены последовательно, так что их общее рабочее напряжение будет равным 400 В. Но существуют и схемы с одним конденсатором на рабочее напряжение 400 В (или даже больше).

Нередко бывает, что вместе с силовыми элементами выходят из строя электролитические конденсаторы – как низковольтные, так и высоковольтные (высоковольтные – реже).

В большинстве случаев это видно явно – конденсаторы вздуваются, верхняя крышка их лопается.

В наиболее тяжелых случаях из них вытекает электролит. Лопается она не просто так, а по местам, где ее толщина меньше.

Это сделано специально, чтобы обойтись «малой кровью».

Раньше так не делали, и конденсатор при взрыве разбрасывал свои внутренности далеко вокруг. А монолитной алюминиевой оболочкой можно было и сильно в лоб получить.

Все такие конденсаторы надо заменить аналогичными. Следы электролита на плате следует тщательно удалить.

Определение полюсов конденсатора

Конденсатор – это электронный компонент, который используется для хранения электрической энергии в электрических схемах. Конденсаторы имеют два полюса, которые обычно обозначаются как + (плюс) и — (минус).

Определение полюсов конденсатора важно для правильного подключения его к плате и избежания обратной полярности, которая может привести к повреждению компонента или неправильной работе схемы

Методы определения полюсов конденсатора

Физический метод: на поверхности конденсатора могут быть нанесены маркировки, обозначающие положительный и отрицательный полюс. Это может быть плюс и минус знаки, символы «+» и «-«, цветовые метки или другие идентификационные маркировки.
Полярность по размерам: в некоторых случаях, конденсаторы имеют неравномерное распределение размеров полюсов. Например, один полюс может быть короче или иметь больший диаметр, чем другой. Более длинный полюс обычно соответствует минусу, а более короткий – плюсу.
Изучение документации: в случае, если физические методы не дают результатов, рекомендуется обратиться к документации или спецификации конденсатора. Производители обычно указывают информацию о полярности в технических характеристиках.

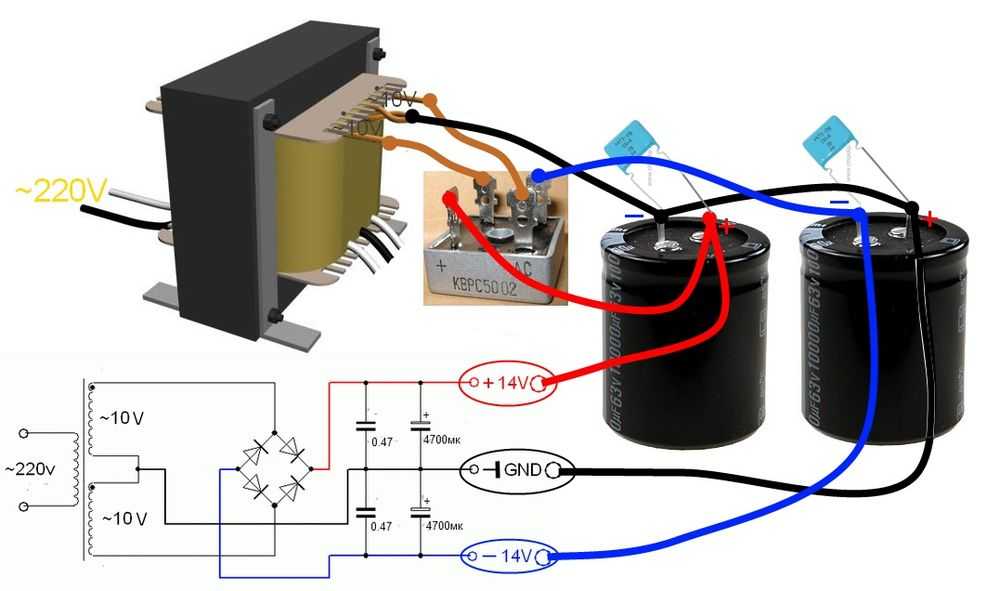

Подключение конденсатора к плате

После определения полюсов конденсатора, его можно правильно подключить к плате.

Удостоверьтесь, что плата отключена от источника питания.
Определите место на плате, где нужно подключить конденсатор.
Подключите положительный полюс конденсатора к положительному контакту на плате и отрицательный полюс к отрицательному контакту, соблюдая полярность.
Запаяйте конденсатор к плате, обеспечивая надежное электрическое соединение.
Протестируйте плату, подключив ее к источнику питания и проверив правильность работы.

Важно помнить, что неправильное подключение конденсатора может привести к его повреждению или неисправности схемы. Поэтому всегда следует внимательно определить полюса и соблюдать правильность подключения

Как перепаивать конденсатор на «материнке»

Прежде чем припаять новый конденсатор, надо выпаять старый. Выпаивать повреждённый или неисправный элемент из материнской платы следует максимально быстро, чтобы не перегреть контактные площадки, которые в противном случае могут просто отвалиться.

Чтобы освободить ножки выпаиваемого элемента от припоя, следует хорошо прогреть посадочное место. Только при условии его достаточного прогрева при выпаивании конденсатора удаётся не повредить дорожки платы.

Придерживая с одной стороны небольшой по размеру конденсатор нужно постараться не обжечься, поскольку его контакт раскаляется от нагревания паяльником.

Помимо этого, необходимо быть максимально внимательным и не прикладывать слишком много усилий, так как жало паяльника может сорваться и повредить соседние детали.

Последовательность действий такая:

Вначале обесточивают компьютер, отключают не только сетевой кабель, но и другие питающие провода.
Снимают крышку и отвинчивают материнскую плату.
Осматривают плату и находят поврежденный элемент, изучают его параметры (на маркировке), покупают замену.
Замечают, какая полярность подключения конденсатора была (можно сделать фото).
С помощью паяльной станции или пальника выпаивают поврежденный конденсатор.
Устанавливают и припаивают новый.

После удаления конденсатора остаётся свободное место, которое сначала следует аккуратно очистить от остатков пайки, воспользовавшись отсосом.

Некоторые радиолюбители используют для этого остро отточенную спичку (зубочистку), посредством которой посадочное отверстие прокалывается с одновременным прогревом остриём жала паяльника.

Ещё один способ освобождения отверстий от остатков пайки предполагает его высверливание подходящим по размеру сверлом.

По завершении подготовки места под новый элемент его ножки следует сначала сформовать соответствующим образом, так чтобы они легко входили в посадочные гнёзда. Всё, что остаётся сделать после этого – впаять его взамен сгоревшего.

Особенности полярных изделий

Основное различие рассматриваемых модификаций конденсаторных изделий состоит в технологии изготовления перехода, образуемого на границе раздела двух контактов. У неполярных электролитов нет существенных отличий в характере сред, располагающихся по обеим сторонам раздела обкладки и диэлектрика. В полярных конденсаторах эти среды существенно различаются по своим физическим и химическим свойствам и образуют своеобразный переход с двумя полюсами (плюс и минус).

Полярные конденсаторы имеют специфические отличия от неполярных аналогов, прежде всего, в части своей конструкции и методики сборки при их массовом производстве. В их основу могут закладываться следующие хорошо известные проводящие материалы:

Алюминиевая плёнка (фольга);
Танталовый порошок;
Современные полимеры.

Рассмотрим каждый из указанных типов более подробно.

Алюминиевые электролиты

Для изготовления ЭК на основе алюминия используются две обкладки из фольгированной плёнки, между которыми размещается бумажный слой, пропитанный электролитом. Со стороны одной из обкладок, называемой анодной (на неё подается плюс питания) имеется слой окисла или оксида алюминия, особым способом нанесенный на предварительно протравленную поверхность плёнки.

Обратите внимание! Анод обеспечивает эмиссию электронов во внешнюю электрическую цепь, которые в процессе заряда электролита перемещаются по ней в сторону катода. Схема полярного ЭК

Схема полярного ЭК

Отрицательный полюс или катод делается из «чистой» алюминиевой фольги, на поверхности которой в процессе перезарядки скапливаются электроны, поступающие из внешней электрической цепи. Бумажная прокладка или электролит выполняет в данном случае функцию среды, проводящей ионы и восстанавливающей электрический баланс в системе.

Электролиты на основе тантала

Аналогичным образом устроены танталовые конденсаторы, в которых в качестве анодного материала применяется порошок, на основе которого формируется особая оксидная плёнка. Последняя выполняет функцию диэлектрика, за которым следует полупроводниковый слой из диоксида марганца (он играет роль электролита). С другой стороны к нему примыкает посеребрённый катод, являющийся приёмником электронов, попадающих на эту обкладку в процессе разрядки.

Изделия из полимеров

В конденсаторах этого типа в качестве катода используется токопроводящий полимерный материал, все же остальные протекающие в них процессы аналогичны тем, что были описаны выше. Суть происходящих в них явлений – это реакции окислительно-восстановительного характера, подобные тем, что протекают в аккумуляторных батареях.

Дополнительная информация. В результате этих реакций анод при разрядке окисляется, а катод, напротив, восстанавливается.

В заряженном ЭК на его отрицательной обкладке присутствует избыток электронов, сообщающий этому контакту соответствующий заряд. На аноде, наоборот, наблюдается их недостаток, превращающий его в положительный полюс. Вследствие этого образуется разность потенциалов между обкладками полярного конденсатора, необходимая для его нормального функционирования в рабочей схеме.

Алгоритм диагностики мультиметром

Тестирование конденсаторов рекомендуется проводить после их изъятия из электроцепи. Таким образом достигаются более верные показатели.

Центральным показателем конденсаторов является способность пропускать только ток переменного характера. Постоянный же ток он способен пропускать лишь небольшой промежуток времени и исключительно в начале процесса. Сопротивление здесь напрямую зависит от ёмкости.

Как произвести тестирование полярного конденсатора

Для диагностики элемента мультиметром, потребуется обеспечить ёмкость, которая не будет превышать показатель равный 0,25 мкФ.

Алгоритм проверки неисправностей конденсатора при помощи мультиметра следующий:

Потребуется взять электрический компонент за ножки и закоротить его каким-то предметом из металла, например, это может быть пинцет или отвёртка. Это надлежит сделать для разрядки элемента. Искры, которые появятся при этом, дадут знать, что разряд произошел.
Затем надлежит установить переключатель мультиметра в режим замера данных сопротивления или на прозвонку.
Далее следует прикоснуться щупами к выводам конденсатора, при этом следует учитывать их полярность, то есть к минусовой ножке подвести щуп чёрного цвета, а к плюсовой — красного. При этом происходит выработка постоянного тока, поэтому через определённый отрезок времени можно ожидать минимальное сопротивление электрического компонента.

В то время, когда щупы располагаются на вводах конденсатора, происходит его подзарядка. Продолжает повышаться сопротивление пока не достигнет максимального уровня.

Если при соединении со щупами прибор начинает пищать, а стрелка его склоняет к нулевой отметке, то это говорит о наличии короткого замыкания. Оно и вывело из строя работу конденсатора. При указании стрелки на единицу, можно предположить, что в конденсаторе произошёл внутренний обрыв. Подобные элементы можно признать испорченными и заменить. Если на приборе, спустя некоторое время, единица высвечивается, то деталь в порядке.

Важно сделать измерения таким образом, чтобы на их качество не повлияло неправильное поведение. Запрещается в продолжении диагностики прикасаться руками к щупам

Человеческое тело имеет небольшой показатель сопротивления, поэтому соответствующие данные утечки будут превышать его многократно.

Ток последует по пути наименьшего сопротивления и обойдёт конденсатор. Таким образом мультиметр представит ложный результат измерений. Можно разрядить электрический компонент благодаря лампе накаливания. В подобном случае процесс станет идти более плавным образом.

Разрядку необходимо производить в обязательном порядке, тем паче, если элемент является высоковольтным. Это делают из-за соблюдения норм безопасности, а также, чтобы сам прибор остался в рабочем состоянии. Его способно привести в негодность остаточное напряжение.

Неполярный конденсатор и его диагностика

Такого рода элементы проверить с помощью мультиметра ещё легче. Вначале на самом приборе проставляют предельный показатель измерения на мегаомы. Затем прикладывают щупы. Если данные на приборе будут менее 2 Мом, то это показатель неисправности конденсатора.

В период подзарядки элемента с помощью мультиметра можно продиагностировать его работоспособность, когда ёмкость колеблется от 0,5 мкФ. Если показатель меньше, то измерения будут незаметны на приборе. Когда требуется протестировать элемент менее 0,5 мкФ на мультиметре, то это можно сделать, если будет короткое замыкание между обкладками.

При исследовании неполярного конденсатора, у которого напряжение выше 400 В, то это возможно выполнить при зарядке его от источника, ограждённого от к.з. автоматическим выключателем. По порядку с конденсатором соединяют резистор, сопротивление его должно быть предусмотрено свыше 100 Ом., что ограничит мощность первичного токового броска.

Возможно определить работоспособность конденсатора и другим способом, например, протестировав его на искру. Заряжают электрический компонент до рабочей ёмкости, а потом выводы закорачивают при помощи металлической отвёртки, у которой имеется изолированная ручка. По мощности разряда делают вывод о работоспособности компонента.

До зарядки, а также через время после неё, следует измерить на ножках детали показатели напряжения. Существенным является способность заряда продолжительное время сохраняться. Затем потребуется разрядка конденсатора с помощью резистора, благодаря которому он и производил зарядку.

Паять конденсатор

Пайка конденсатора – одна из важных операций при монтаже электронных устройств. Конденсаторы – это электронные компоненты, способные накапливать и хранить электрическую энергию. Паянье конденсатора осуществляется для его надежного и прочного соединения с платой или другими компонентами.

Перед началом пайки конденсатора необходимо сохранить несколько предосторожностей и правил:

Перед пайкой конденсатора, убедитесь в том, что весь прилегающий участок платы тщательно очищен от окислов и загрязнений. Для этого можно использовать специальные чистящие средства или мягкую щетку.
Выберите правильный конденсатор для вашего проекта

Обратите внимание на его параметры, такие как емкость, рабочее напряжение, тип и размер.
Оцените положение и сторону подключения конденсатора на плате. Обычно на печатной плате присутствуют маркировки или надписи, указывающие на нужные контакты для подключения.

После выполнения всех предварительных мероприятий можно приступить к пайке:

Подготовьте паяльник и припой. Убедитесь в том, что паяльник достаточно разогрет и имеет чистый наконечник.
Обработайте контакты конденсатора припоем. Если это керамический конденсатор, то можно покрыть контакты тонким слоем флюса для лучшего сцепления и улучшения качества пайки.
Поднесите паяльник к контактам платы и конденсатора, но не касайтесь их одновременно. Дайте паяльнику нагреть место соединения и прогреть его в течение 2-3 секунд.
Аккуратно подайте припой к месту соединения, чтобы он испарился и сместился по контакту. Паяльник можно удалить, когда припой расплавился и прокатился по контакту, образовав небольшую сверкающую каплю.
Подождите несколько секунд, пока паяшки остынут, и проверьте надежность соединения. Убедитесь, что контакты соединены между собой надежно и безотказно.
При необходимости повторите процесс пайки для других контактов конденсатора.

Паянье конденсатора – несложная, но ответственная операция. Следуя правилам безопасности и следуя процессу пайки, можно обеспечить надежное и прочное соединение конденсатора с платой и сохранить работоспособность всего устройства.

В чем отличие полярного и неполярного конденсатора

Основное отличие между этими двумя типами заключается в структуре диэлектрика, точнее, в его границе с обкладкой. Для наглядности предлагаем рассмотреть рисунок 1, где изображен неполярный керамический конденсатор.

Рисунок 1. Устройство керамической емкости в SMD корпусе

Обозначение элементов конструкции:

А – контактные электроды;
В – покрытие;
С – диэлектрик;
D – внутренние электроды.

Как видно из рисунка, граница между диэлектриком и обкладкой однородная, соответственно, и взаимодействие между ними одинаковое. Поэтому данный тип элементов не требует соблюдения полярности при монтаже.

Что касается электролитических (полярных) емкостей, то в них структура перехода между обкладкой и диэлектриком отличается для каждой из сторон последнего (катода и анода). Причем различия выражаются как в физических свойствах, так и химическом составе. Для примера рассмотрим, как устроены танталовые электролитические емкости.

Устройство танталового конденсатора полярного типа

Обозначения:

А – метка, маркирующая анодный контакт;
В – контактная пластина анода;
С – внутренний анод на основе гранулированного тантала, в качестве диэлектрика выступает оксид этого химического элемента (Та2О5), формирующийся в процессе работы;
D – электролит из диоксида марганца (MnO2);
Е – внутренний катод (смесь серебра и графита);
F – адгезив на основе серебра, соединяющий внутренний катод с контактной пластиной;
G – контактная пластина катода;
H – компаундное покрытие.

При монтаже данного типа емкости необходимо соблюдать полярность. В противном случае элемент не будет выполнять свои функции. Поэтому использовать электролитические емкости можно только в цепи постоянного тока (или импульсного). Применение в цепи переменного напряжения также допустимо, если включение электролитов отвечает определенным условиям. Можно ли заменить электролит неполярной емкостью, расскажем ниже.
