Сигнализация starline a93 и варианты комплектаций

Замена программатору «Starline-мастер»

Обновлять прошивки сигнализаций «Старлайн» может не кто угодно, а сертифицированные инженеры. Поэтому, например, ту же сигналку Старлайн е90 нельзя просто так подключить к ПК. Но с использованием переходников, соединяемых с 5-проводным разъемом, проблема решается.

Программатор с названием «Starline-мастер»

Фирменный переходник, называемый «Starline-мастер», нельзя купить. А находиться такое устройство может только в авторизованном центре.

По идее, блок «Starline-мастер» – это контроллер «USB to UART», дополненный специальным тумблером. Появились отзывы, где говорится буквально следующее:

Был куплен переходник, собранный на микросхеме CP2102;
Затем этот переходник корректно подключили к сигналке;
В схему добавили один переключатель, и прошивку удалось обновить, используя фирменный софт Старлайна.

Электрическая схема, о которой шла речь, будет выглядеть так:

Подключение программатора к сигнализации

Прошивки для разных устройств, включая систему Starline е90, интегрированы в приложение для Windows. Версии прошивок будут разные, и для них характерны свои особенности. Все подробности вы найдете на сайте базы знаний.

Приложение, управляющее программатором, называется «Starline-мастер». Оно доступно на сайте «ultrastar.ru/30768». Скачайте архив, выполните установку. В результате в системе появится одно приложение и один новый драйвер. А еще, папка программы будет содержать инструкцию (файл PDF).

ТОП-3 лучших сигнализаций Starline с автозапуском

Автозапуск — одна из наиболее востребованных функций, которая позволяет выполнить запуск двигателя всего одним движением. Это особенно актуально в морозы: в теплый автомобиль, готовый к езде, садиться куда приятнее.

StarLine S96 v2 2CAN+4LIN 2SIM GSM

Новинка в сфере охранных систем для автомобиля — автосигнализация с обратной связью, автозапуском и диалоговым типом кодирования, который позволяет управлять машиной, расположенной на расстоянии до 1,5 километров от источника управления (брелок, смартфон).

Предусмотрено звуковое и световое оповещение при срабатывании датчика вибрации/удара.

Устройство гарантирует высокую степень безопасности и защиты автомобиля от угона, своевременное информирование при попытках проникнуть в автомобиль или повредить его.

В качестве дополнительной защиты можно установить авторизацию по PIN-коду на кнопках управления в салоне.

Благодаря современному встроенному модулю 2SIM GSM двигатель можно запустить не только со смартфона, но и со SMART-часов и даже наушников.

Технические характеристики:

дальность оповещений: до 2000 м;
дальность управления: до 1500 м;
способ управления: штатный ключ, брелок, смартфон;
защита: от радиопомех, блокировка двигателя, авторизация по PIN-коду;
функционал: дистанционный запуск, автоблокировка дверей.

Плюсы

дальность управления;
функциональность;
высокая надежность;
дополнительня защита по PIN-коду;
управление со смартфона.

Минусы

нет.

StarLine A93 GSM

Из линейки A93 это самая дорогая версия: это объясняется наличием GSM-модуля, который допускает управление со смартфона и отправляет оповещения на него же.

При этом кодграбберами сигнализация не сканируется благодаря высокой степени защиты кода.

При желании можно дополнить устройство модулями GPS-ГЛОНАСС или 2CAN+2LIN, но и без них охранная система обеспечивает надежную защиту автомобиля: 128-битное шифрование индивидуального ключа, 128-канальный трансивер для защиты от радиопомех, дополнительная авторизация Super SLAVE и контроль канала связи помогают защитить автомобиль от любых негативных воздействий и событий, не вызывая при этом ложных сигналов.

Брелок сохраняет заряд до 60 дней и работает в экстремальных температурных условиях.

Технические характеристики:

дальность оповещений: до 2000 м;
дальность управления: до 800 м;
способ управления: брелок, смартфон;
защита: от радиопомех, антисканер;
функционал: дистанционный запуск.

Плюсы

управление со смартфона;
защита от помех;
оповещение о выходе из зоны действия ключа;
программирование;
брелок без обратной связи в комплекте.

Минусы

высокая стоимость.

StarLine A96 2CAN+2LIN

Автосигнализация с обратной связью, 3D-датчиками наклона, вибрации и движения, возможностью управления штатным ключом со Slave-системой или брелком с ЖК-дисплеем.

Пользователю доступен запуск двигателя удаленно, а также создание персональных программ запуска (программирование).

Дополнительно можно встроить GPS и GSM модули, остальные — CAN, LIN, 2CAN — уже есть.

При покушении на автомобиль или попытке его эвакуации на брелок поступает звуковой и световой сигналы, которые позволяют своевременно отреагировать на опасность и предпринять необходимые меры.

В комплекте предусмотрен дополнительный брелок без дисплея, который срабатывает на расстоянии до 15 метров.

Технические характеристики:

дальность оповещений: до 2000 м;
способ управления: штатный ключ, брелок;
защита: от радиопомех, авторизация по PIN-коду;
функционал: дистанционный запуск, программирование.

Плюсы

дополнительная защита по PIN-коду;
интегрированный 2CAN+2LIN-интерфейс;
устойчивость к экстремальным температурам от -50 до +85 градусов;
дальность оповещения до 2 км.

Минусы

высокая цена.

Список команд

Шифр необходимой команды вписывается в СМС-сообщение. Способ управления реализован по диалоговому принципу, что дает уверенность в получении достоверной информации на переданный запрос. Если будет отправлен неверный код, то в ответе появится информация об ошибке. Чтобы узнать перечень кодов и расшифровку команд, необходимо набрать 0 на телефоне. Информация представляется в звуковом формате.

Основные команды

Перечень включает в себя команды, которые могут выполняться охранным комплексом.

Код	Назначение
10	Отключить охранную функцию
11	Включить охранную функцию
12, 13, 14, 15	Включить сигнализацию с отключением датчиков удара, наклона и дополнительных сенсоров
20	Остановить двигатель
21	Запустить двигатель
31	Включить режим антиограбления
41	Данные о состоянии автомобиля
50	Отключить служебный режим
51	Включить служебный режим

Функция антиограбления отключается сервисной кнопкой с вводом персонального шифра-идентификатора.

Информационные команды

Передача информационных кодов охранным комплексом модели А93 предполагает получение ответов о координатах авто, уровне сигнала, времени и т.д.

Код	Назначение
01(…)	Показать записи из истории команд; (…) количество — 01…08
02(…)	Записи из журнала событий; (…) количество — 01…08
07	Номера телефонов из памяти модуля
08	Время и координаты
09	Сведения о качестве сигнала GSM, напряжении АКБ, версии программы модуля, LBS

В ответе на шифр 08 будут отображены данные о количестве видимых спутников GPS, точное GMТ-время по Гринвичу и координаты места расположения в децимальном формате.

Настройки GSM

Передача SMS-сообщения с кодом 00591 позволит обновить программное обеспечение и улучшить телематику комплекса. Команда обновления модуля отсылается только с аппарата, имеющего индекс М1. Получив сигнал, устройство соединяется с сервером StarLine.

При подключении к серверу модуль отправляет сообщение на телефон М1 о ходе обновления, принимает новое ПО, прерывает соединение и производит самопрограммирование. Загрузив полный пакет обновлений, устройство автоматически перезагружается. В случае удачного обновления на телефон М1 придет соответствующее SMS-оповещение.

Обновление программного обеспечения занимает несколько минут, в течение которых модуль не выполняет никаких функций, кроме обновления ПО.

Переключение SIM-карт

Изменение или удаление номеров можно провести при помощи СМС-сообщения, отправленного с приоритетного телефона (М1). Формат SMS будет выглядеть так:

Код команды

Номер телефона

код команды для М1 — 0001;
X — голосовое оповещение;
Y — СМС-уведомление.

При наборе текста оповещения Х и Y заменяют на: 1 — оповещение включено; 0 — отключено. Номер записывается в формате: + (код страны) (код оператора связи) (номер). Не допускается заносить 1 номер под разными именами.

Особенности моделей B9, A9, A92, A93 и A94

Сигнализация starline a94 в коробке

Вкратце рассмотрим основные особенности каждой из этих моделей:

Автосигнализация Starline b9 представляет собой противоугонную систему с двухсторонней обратной связью, а также усовершенствованной систему запуска мотора. В комплекте к устройству идет инструкция по эксплуатации, а также пульт с русифицированным жидкокристаллическим экраном. Если верить инструкции по эксплуатации, то дальность действия брелока достигает 1.2 км. Одной из отличительных особенностей устройства является наличие диалогового кода в функционале системы, благодаря чему сигналка B9 считается одной из наиболее защищенных. Также система оснащена функцией автозапуска, а в общей сложности в устройстве более 60 различных функций.
Следующая модель — А9. Эта противоугонная система оснащена функцией интеллектуального автозапуска ДВС, как и предыдущая модель, A9 имеет в комплекте пульт с ЖК экраном. Защита транспортного средства от интеллектуального взлома осуществляется благодаря использованию биноминального кода. Функция автозапуска может быть дополнительно оснащена температурным регулятором, соответственно, запуск двигателя может осуществляться при определенном температурном режиме.
Модель A92 — еще один продукт компании Starline. В противоугонной системе с функцией автозапуска интегрирован CAN-интерфейс. Модель была выпущена в 2011 году, на сегодняшний день эти варианты уже серийно не выпускаются. A92 полностью разработана с учетом помех, характерных для любого крупного города. Данная модель характеризуется наличием всех необходимых для надежной защиты транспортного средства функций. Диалоговая сигналка с автозапуском обладает специальным кодом с индивидуальными ключами шифрования, ее использование, если верить инструкции по эксплуатации, исключает возможность интеллектуального взлома.
Модель A93. Одной из наиболее новых моделей является A93 — она вышла в 2014 году и сегодня ее еще можно найти в продаже. Система A93 разработана на базе четвертого поколения, в отличие от своих предшественников имеет интегрированные силовые реле, позволяющее управлять центральным замком, а также световыми сигналами. В комплекте идет эргономичный пульт с ЖК дисплеем, характеризующийся ударопрочной конструкцией и оригинальным дизайном. При необходимости расширить функционал устройства A93, к центральному модулю сигналки можно добавить 2CAN либо LIN шину.
Модель A94. Последняя модель в нашем обзоре — A94. Автосигнализация 2013 года выпуска обладает не только опцией автоматического запуска мотора, но и несканируемым диалоговым кодом. Кроме того, в противоугонной системе A94 встроены GPS и GSM интерфейсы. В комплекте идет ударопрочный пульт, а также защищенный от помех трансивер, дальность которого составляет не более 2 км. При правильно настройке, в соответствии с инструкцией по эксплуатации, система может автоматически регулировать положение водительского кресла. Также в этой модели можно настроить опцию автоматического включения фонарей ближнего освещения при отпускании ручки ручного тормоза (автор видео — Andrei Chizh).

Инструкция по эксплуатации

Инструкция по применению включает в себя следующие разделы.

Действия по безопасности при эксплуатации охранной системы. В этом разделе даются общие рекомендации по эксплуатации и установке сигнализации, а также водителю рекомендуется ознакомиться с функциями, чтобы эксплуатация проходила безопасно для машины и автолюбителя. Например, как правильно владелец должен поставить под охрану машину, либо осуществить автоматический пуск мотора.
Технические возможности и характеристики. В этой части руководства пользователя, детально расписано энергопотребление охранной системы, требования к бортовой сети автомобиля (сила тока, напряжение) а также совместимость сигнализации с оборудованием машины. Также описывается функция canlin (программирование под совмещение с оборудованием машины).
Оборудование, идущее в комплекте. В данном разделе дается четкий перечень оборудования и узлов, которые идут в комплекте, их описание (например, брелок, блок, соединительные провода).
Функции сервиса, а также охранные возможности. Данная часть руководства пользователя содержит в себе описание зон, которые будут находиться под охраной, возможные неисправности сигнализации и способы их устранения, как происходит самостоятельная техническая диагностика отдельных частей и всей охранной системы. Порядок подачи сигналов при несанкционированном проникновении, а также указывается, как отключить сигнализацию в случае непредвиденных обстоятельств (например, выход брелка из строя), либо настроить выкидной ключ (задать код ему и замку зажигания).
Порядок работы с сигнализацией. В этой части инструкции детально расписывается, как управлять охранной системой, порядок эксплуатации брелка. Кроме этого тут расписывается в общих чертах как происходит настройка отдельных функций.
Индикация дисплея брелка. Данный раздел содержит детальную информацию с описанием различных иконок, а также реагирование его на подаваемые команды. Например, какая индикация появится, когда закрываются двери машины.
Безопасные и противоугонные функции. В этом разделе можно детально ознакомиться со всеми функциями сигнализации. Например, как включить автозапуск на сигнализации Starline, какие сигналы тревоги (звуковые, световые) появятся, когда кто-то пытается проникнуть в автомобиль, или наоборот водителем закрывается машина.
Сервисные возможности. В данном разделе детально описываются все сервисные возможности охранной системы, также описываются дополнительные возможности, например как изменить время автопрогрева, выставить таймер, включить охранную функцию без подачи световых или звуковых сигналов, количество автоматических запусков мотора, если он не заведется с первого раза, а также их временная последовательность.
Описание дистанционного пуска силового агрегата. В этом разделе можно ознакомиться с рекомендациями по настройке функции автозапуска, режима ее работы (таймер, температура окружающей среды), а также пошагово расписано как это настраивается.
Как происходит настройка (программирование) функций. Это последний раздел, в котором приведена таблица, внимательно ознакомившись с которой автолюбитель сможет самостоятельно настроить весь функционал данной автосигнализации. Например, как закрывать двери автомобиля или капот на расстоянии, либо проводить автоматический пуск силового агрегата.

Работа с брелками «А/B/D/E»- серии

На моделях starline серий А/B/D/E, без диалогового кода, запуск автомобиля происходит путем последовательного нажатия на кнопку «1» на брелоке. Необходимо зажать кнопку «1» на несколько секунд, затем снова нажать на кнопку «1». Заглушить автомобиль можно таким же способом.

Нумерация кнопок брелков Если запуск с помощью данного способа не удается, то нужно следовать по следующему алгоритму как на рестайлинговых моделях сигнализаций (после 2010 г. например a9, а91, а93, e90). Он заключается в том, чтобынажать кнопку «1» и удерживать её до сигнала, после чего нажать кнопку «3» для запуска двигателя. Для заглушения двигателя необходимо нажать и удерживать кнопку «1» до сигнала, после чего нажать кнопку «2».

Общая характеристика и комплектации сигнализации СтарЛайн А93

Охранный автомобильный комплекс Starline A93 разработан российским научно-производственным объединением «СтарЛайн», который с 1988 года входит в международную . В соответствии с международными стандартами УльтраСтар реализовала более 30 бизнес-проектов. Все подразделения «СтарЛайн» прошли сертификацию в «НИЦ КД» по ГОСТ ISO 9001:2011 и в TÜV Rheinland по ISO 9001:2008 .

Сигнализация СтарЛайн А93 пришла на смену охранного комплекса Starline А91 в 2014 году. Она произведена на современной платформе 4-го поколения.

Основные преимущества автосигнализации Starline:

встроенные силовые реле световых сигналов и центрального замка;
повышенная ударопрочность ЖК-брелока, эргономичный дизайн;
модульная система для модификации функциональных возможностей (GSM, GPS, 2CAN, LIN);
дистанционно-регулируемый «умный» 3D датчик наклона/удара, реагирующий на медленный наклон (поддомкрачивание);
интеллектуальный автозапуск;
наличие функций самодиагностики, контроля качества канала связи;
PIN-code авторизация;
многоуровневое программирование функциональных возможностей.

Сигнализация Старлайн А93 комплектуется в различных модификациях. Рассмотрим основные из них.

Eco

Данная версия является наиболее бюджетной. В нее включен базовый функциональный набор, который обеспечивает полноценную охранную защиту автомобиля:

сверхэкономичный режим потребления тока;
высокая степень помехозащищенности;
самодиагностика;
«умный» датчик удара/наклона;
контроль канала приемопередачи;
128-битный шифровальный защитный код;
расширенный рабочий температурный диапазон.

Данная комплектация предусматривает возможность автозапуска по времени, температуре. Имеются регулировки громкости сирены, чувствительности, режим «бесшумный».

В случае необходимости возможна интеграция дополнительных модулей:

GSM;
бесключевого доступа;
CAN+LIN (2CAN+2LIN) блоков.

GSM

В телематической комплектации открывается доступ к следующим функциям:

мониторинг местоположения автомобиля;
контроль автомобиля по GSM-каналу связи;
гибкое дистанционное сервисное управление.

Базовая GSM-комплектация включает функции:

авторизация по PIN-code;
SUPER SLAVE;
бесключевой доступ;
интеллектуальный автозапуск.

CAN+LIN

В этой комплектации сигнализации СтарЛайн А93 не предусмотрены GSM/GPS блоки, но их можно установить дополнительно. Перед приобретением данной версии необходимо проверить технические возможности автомобиля (особенно до 2005 года выпуска) на возможность подключения по соответствующим шинам. Лучше это сделать на официальном сайте.

В базовый функциональный набор этой комплектации входят:

128-битное шифрование;
самодиагностика;
PIN-code авторизация;
3D-датчики;
SUPER SLAVE;
бесключевой доступ;
автозапуск.

2CAN+2LIN

Данная комплектация предназначена для установки на автомобили, производимые с 2010 года. В любом случае, лучше проверить на официальном сайте соответствие сигнализации вашему автомобилю. Возможно, нет необходимости установки более продвинутой версии. Аналогично предыдущей комплектации не включает GPS/GSM блоки, их придется покупать отдельно.

Основные технические и функциональные возможности аналогичны комплекту CAN+LIN.

2CAN+2LIN GSM ECO SLAVE

Супер комплектация сигнализации СтарЛайн А93 2CAN+2LIN GSM ECO SLAVE включает максимальный набор всех функциональных возможностей, опций, мобильной поддержки:

брелок;
метка бесконтактная;
поддержка мобильного приложения;
личный кабинет на сайте;
управление со штатного ключа автомобиля;
обратная связь на смартфон;
блокировка;
диалоговый код;
3D интеллектуальные датчики удара/наклона;
управление автозапуском, включая предварительный подогрев двигателя и турботаймер;
увеличенная дальность действия (2000 метров);
контроль температуры двигателя;
высокая помехозащищенность, 128-канальный приемопередающий тракт;
датчик температуры в салоне;
самодиагностика и др.

Преимущества и недостатки

Описание преимуществ встроенного модуля GSM:

Наличие подробного сервисного руководства, в котором описана пошаговая последовательность действий для монтажа и подсоединения. В комплектацию устройства входит схема, с помощью которой модуль будет подключаться.
Блок для сигнализации A93 имеет несколько режимов оповещения автовладельца. Если СМС-сообщение с текстом не дойдет до адресата, можно выполнить звонок.
Модуль для Старлайн имеет небольшие размеры. Компактность устройства позволит произвести его скрытый монтаж, в результате чего блок будет защищен от злоумышленника.
Надежная защита транспортного средства при автономном использовании, отдельно от сигнализации. Блок управления оснащен специальными выходами для подключения триггеров дверей, капота, багажного отделения, ручного тормоза и т. д. Каждый из разъемов может быть настроен отдельно. При срабатывании одного из концевых переключателей информация об этом отправляется на телефон пользователя.
Возможность управления предпусковым обогревателем двигателя. Для реализации этой задачи применяется отдельный дополнительный канал. Если автомобиль оборудован обогревательным устройством, модуль заранее должен быть соединен с W-Bus интерфейсом.
Термостойкость блока. GSM-модуля для Starline выпускаются с учетом температурных режимов северных и южных регионов России. В результате этого нормальна работа блока возможна в диапазоне от -40 до +85 градусов.
Наличие режима энергосбережения. При подключении напрямую к аккумулятору можно не переживать за разряд батареи. Использование модуля не повлияет на емкость источника питания.

Важно знать

Основной недостаток блока GSM для сигнализации Старлайн А93 заключается в стоимости. Сегодня на рынке можно найти множество моделей охранных систем, имеющих возможность автозапуска и мониторинга координат.

Настройка сервисных функций комплекса

Настройка сервисных функций а93 отличается простой и доступностью операций с интуитивно понятным интерфейсом.

Таблица: управление сервисными режимами

Режим.	Воздействие.	Обстоятельства.	Информация брелока.	Информация системы.
Руководство сенсором удара.	Кнопка №3 до получения звукового оповещения; Клавиши №2 и №3 — повышение/понижение чувствительности; Клавишей №3 переход к настройкам зоны тревоги; Кнопками №2 и №3 выполняются настройки зоны;	Зажигание выключено; Защита выключена.	Коммуникатор издаст мелодичный сигнал; На дисплее изображение.	· Два коротких гудка перед установкой чувствительности; · Один проблеск при переходе к настройкам зоны; · Выход — три проблеска.
Отключение ударного сенсора.	Два кратких нажатия на кнопку №1; Два контура отключаются кликом по кнопке №1; Повторное нажатие включает регулятор.	Охрана выключена.	Отключение тревожной зоны — одна мелодия; Отключение двух уровней — три коротких звука; На экране изображение:	Каждый этап отключения сопровождается световым проблеском.
Руководство работой вспомогательных датчиков	· Кнопка №4 длительно до оповещения, затем коротко; · Клавишами №2 и №3 изменяются значения чувствительности;	Зажигание включено, с охраны снята.	На коммуникатор одна мелодия; На дисплее уровень чувствительности.	· Габариты мигнут трижды; · Сирена просигналит дважды.
Руководство замками дверей на расстоянии.	· Блокировка кликом по первой клавише; · Открытие кликом по второй.	Зажигание работает.	Открываются с двойным звуком, закрываются с одним; На дисплее соответствующая картинка:	—
Поиск и уровень температуры охлаждающей жидкости.	Два раза на клавишу №4.	—	Одна мелодия на коммуникатор; Картинка на экране:	Шесть проблесков фар, сирена.

Функция просмотра тревог

Одновременное нажатие кнопок №№ 2,4;
Повторное нажатие и удерживание кнопки №4. На экран выводится информация о последней тревоге. По списку всех навигация той же кнопкой;
Клавиша №3 позволит ознакомиться с датой и временем тревоги в списке.

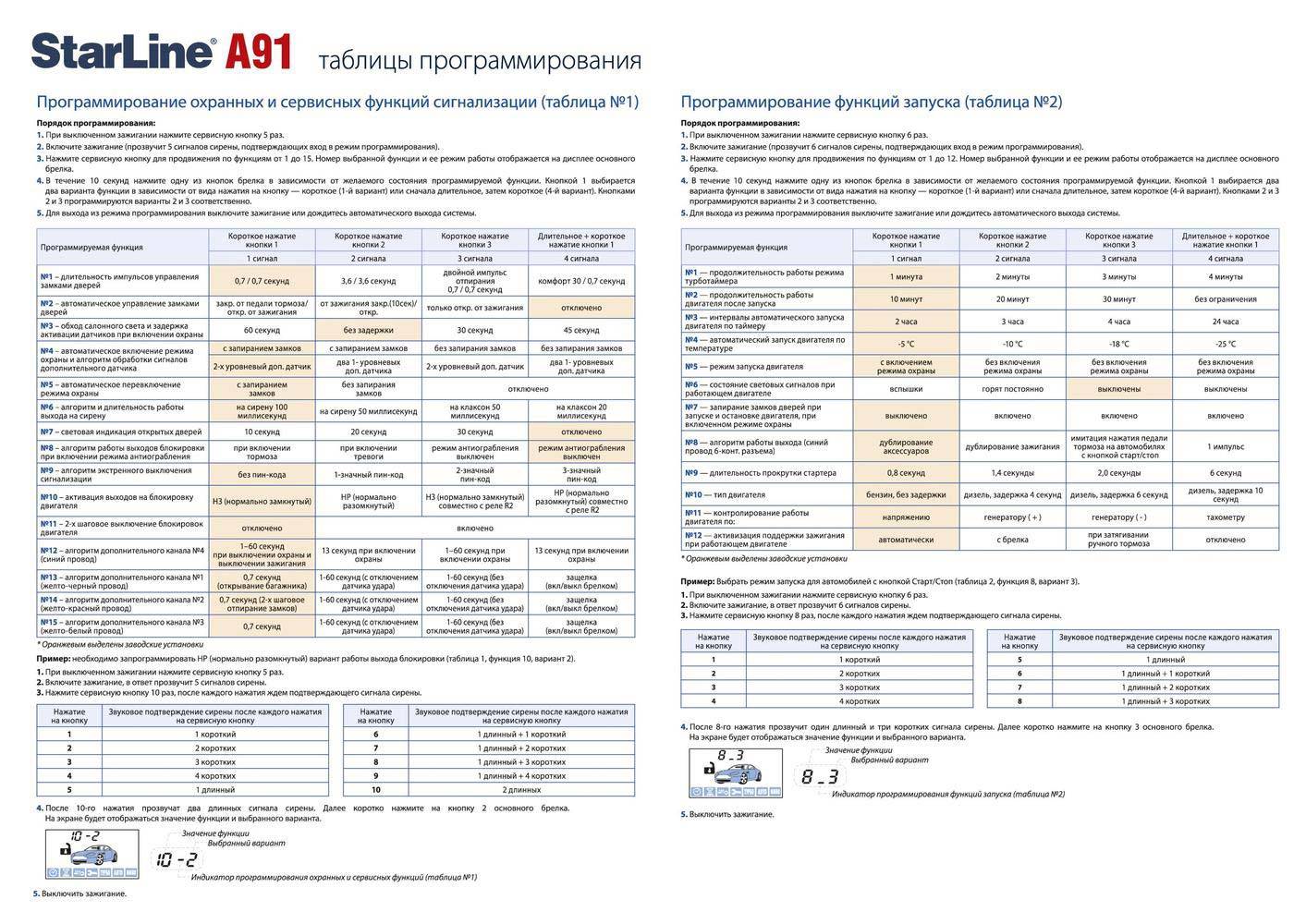

Таблица: программирование и активация турботаймера

Что делать.	Система.	Пейджер.
Турботаймер и продолжительность работы опции.
Курсор к пиктограмме: . Затем клик по первой клавише.	Один проблеск фар.
Выбирается значение кликом по первой кнопке.	—	—
Для выбора удержание клавиши №1 в нажатом состоянии.	—	2 коротких гудка; На экране активация режима турботаймера:
