Как подключить разъёмы задней панели компьютера

Другие порты/разъемы компьютера

Так как существует их довольно много, я расскажу про каждый буквально в двух словах.

Аудио разъемы – один для звуковых колонок или наушников, другой для микрофона. Их бывает и больше, и они служат для подключения другого аудио оборудования. На многих компьютерах они специально сделаны разных цветов, чтобы было понятнее, куда какой шнур вставлять.

Картридер – в него вставляется флеш-карта памяти.

Таким образом можно посмотреть записанные на ней данные, а также скопировать их.

Порт Ethernet – служит для подключения к компьютерной сети (соединения компьютеров между собой) и для подключения проводного интернета.

HDMI – используется для передачи высококачественного видео. Через него можно соединить компьютер и современный телевизор, домашний кинотеатр или проектор.

DisplayPort – еще один порт для подключения аудио и видео техники к компьютеру.

или Mini DisplayPort

DVI порт – для передачи видео с компьютера на аналоговые или цифровые устройства (мониторы, телевизоры, проекторы).

eSATA – подключение внешних жестких и оптических дисков (винчестеров, CD\DVD дисководов). Часто встречаются комбинированные порты eSATA и USB. Такой разъем можно использовать еще и в качестве USB.

D-SUB (VGA) – предназначен для подключения внешнего монитора или проектора. Сейчас вместо него используются другие более «продвинутые» порты (HDMI, DisplayPort).

S-Video – порт для подключения аналоговых устройств («старых» телевизоров и пр.)

IEEE 1394 (FireWire, i-Link) – порт для цифровых устройств: видео и фотокамер, другой мультимедийной техники. Также через него подключаются некоторые принтеры, сканеры и внешние жесткие диски.

PS/2 – для подключения проводной компьютерной мышки и клавиатуры. Часто это два разноцветных разъема под шнуры таких же цветов.

RJ11 – разъем модема. Используется для подключения компьютера к интернету по телефонной линии. Внешне похож на порт Ethernet, только меньше по размеру.

COM – раньше использовался для подключения модемов или «древних» мышек, а также для соединения двух компьютеров. Сейчас является устаревшим и практически не используется.

LPT – для подключения периферийного оборудования (принтеров, сканеров и т.д.). Устарел.

Порт PCMCIA или ExpressCard – встречается в ноутбуках. Представляет собой длинное отверстие, закрытое пластиковой заглушкой или откидной шторкой.

Часто используется в качестве адаптера. В него вставляется специальная карта, на которой находятся разные порты/разъемы для подключения других устройств.

Еще через этот разъем можно «добавить» к ноутбуку ТВ-тюнер, жесткий диск, звуковую карту и массу другого оборудования. Но сейчас компьютеры выпускаются уже без этого порта – USB разъемы его вытеснили.

Все-таки маленький универсальный порт гораздо удобнее, чем какие-то специальные карты.

Kensington Lock (разъем для Кенсингтонского замка) – встречается у ноутбуков.

В него вставляется специальный шнур с замком, который крепится к любому неподвижному предмету. Таким образом, компьютеры защищают от кражи в магазинах и на выставках.

Жесткий диск

В качестве интерфейса для подключения харда к материнке очень частенько используют кабель «SATA», который подключается к соответствующему разъему. Есть и прочие варианты подключения, такие как: IDE и FDD, к примеру. FDD уже не используется, раньше он служил для подключения Floppy дисковода, куда вставлялись дискеты. А вот IDE в прошлом был основным вариантом подключения жестяков, пока ему на замену не пришел разъем «Sata».

Сейчас даже дисководы оптических дисков (компакт-дисков) подключаются к материнке при помощи сата разъема. Есть различные поколения Sata, которые смотрятся одинаково, но отличаются скоростью передачи данных. Также, существуют разновидности разъема Sata — «eSata», «mSata», которые отличаются уже конструктивно. Помимо этого, некоторые HDD можно подключать и через USB порт, не говоря уж про «SCSI», или не менее экзотический «Thunderbolt».

Питание

На материнке разъемы питания располагаются в 2-х местах: рядом с оперативной памятью (24-х контактный разъем) и чуть выше процессорного сокета (питание процессора — видно на схеме в самом начале статьи). Если хотя бы один из этих разъемов не подключить — комп не будет работать. На старых системных платах (до 2001–2002 г.) данный разъем имел всего 20 контактов, сейчас же их количество может быть в диапазоне 24–28. Это и есть основной разъем питания материнских плат.

Охлаждение

Без охлаждения ни один комп не сможет работать длительное время, так что для эффективного охлаждения в PC установлены кулеры (вентиляторы), самый главный из них предназначается для охлаждения процессора и установлен прямо на нем. Для питания этих вентиляторов на материнке предусмотрены специальные разъемы, имеющие два, три или четыре контакта:

• 2 контакта — это обычный кулер;
• 3 контакта — вентилятор с тахометром;
• 4 контакта — кулер, использующий широтно-импульсный преобразователь, он даёт возможность изменять скорость его вращения. Процессорный кулер подключается как раз к этому разъему.

Дополнительные устройства

В это число входят разнообразные дополнительные платы расширения: аудиокарты, сетевые карты, RAID-контроллеры, ТВ-тюнеры и так далее. Все они могут подключаться к материнке через PCI разъем, но не который «express», а обычный. Сюда же надо отнести разъем круглой формы для батарейки «CMOS», из-за которой время на PC не сбивается каждый раз при выключении, как не сбиваются и настройки биоса.

Обратите внимание на штекер разъема CD IN на материнской плате, он необходим для подключения CD приводов с возможностью прослушивания компакт дисков и управлением — переключением треков вперед\назад. Где-то рядом торчат штырьки, подписанные как «SPDIF» — данный разъем можно юзать для подключения домашнего кинотеатра, к примеру

Для этого заказывается специальная планка с этим портом, которая крепится к задней стенке системного блока, планка соединяется с материнской платой посредством кабеля.

Коробка с деталями

Две недели назад родители попросили купить и собрать им персональный компьютер. Около недели я изучал рынок и подбирал нужные компоненты. Общая сумма вышла около 1300 $.

Когда выбор был сделан, мы зашли в нужный компьютерный магазин, купили все запчасти и этим же вечером я все собрал в одну кучу (системный блок и все остальное). Загрузил нужное программное обеспечение, все показал и рассказал, так же немного объяснил родителям как им пользоваться.

Многие из вас, кто сейчас читает данный материал, немного понимают и разбираются в устройстве компьютера, но есть так же и те, кто в этом почти ничего не понимает. Так вот, специально для вас, я опубликовал данный материал. Если вы все знаете и вам не интересно, то можете смело закрыть данную страничку и заняться любым другим делом.

Кому интересно, можете можете прочитать о том что такое компьютер.

Компьютер состоит из множества деталей, но по большой части их можно разделить на два класса:

Системный блок — это корпус компьютера (его называют по разному процессор, черная коробка, компьютер и другие варианты), в который напичкано множество запчастей. Он обычно расположен под столом или на нем, к нему подсоединены все периферийные устройства.

Периферийные устройства — к ним относятся все штуки, которые подсоединяются к системному блоку включая монитор, колонки или наушники, мышь и клавиатура, принтер, модем, сканер, веб-камера и остальные.

Популярные типы разъемов на задней панели

Задняя панель компьютера представляет собой место, где располагаются различные разъемы, которые позволяют подключить внешние устройства к компьютеру. Вот некоторые из популярных типов разъемов, которые можно найти на задней панели:

• USB (Universal Serial Bus): USB-разъемы широко распространены и используются для подключения различных устройств, таких как мышь, клавиатура, принтер или флэш-накопитель. USB-разъемы бывают разных типов: USB-A, USB-B, USB-C, каждый со своими особенностями.
• Аудио разъемы: для подключения аудиоустройств, таких как наушники, динамики или микрофон, используются аудио разъемы. Наиболее распространенным типом аудио разъема является разъем для наушников (3.5 мм), который имеет стандартный размер и является универсальным для большинства устройств.
• HDMI (High-Definition Multimedia Interface): HDMI-разъемы используются для передачи аудио- и видеоизображения высокого разрешения между компьютером и монитором или телевизором. Этот разъем обеспечивает высокое качество изображения и звука.
• Ethernet (RJ-45): Этот разъем используется для подключения компьютера к сети интернет или локальной сети. Ethernet-разъемы позволяют передавать данные по сети с высокой скоростью.
• VGA (Video Graphics Array): Разъем VGA используется для подключения компьютера к монитору или проектору. Он позволяет передавать аналоговый сигнал видеоизображения и часто используется для подключения старых мониторов.
• DVI (Digital Visual Interface): DVI-разъемы используются для передачи цифрового сигнала видеоизображения с высоким качеством. Этот разъем применяется для подключения мониторов или проекторов к компьютеру.

Это только некоторые типы разъемов на задней панели компьютера. В зависимости от конкретной модели компьютера, может быть и другие типы разъемов, например, разъемы для подключения портов расширения или зарядки устройств. Поэтому всегда полезно обратиться к руководству пользователя своего компьютера, чтобы узнать подробную информацию о разъемах, которые доступны на задней панели.

Разъемы для подключения монитора

Подключение монитора к системному блоку осуществляется с помощью специальных разъемов. В зависимости от модели компьютера и монитора используются различные типы разъемов.

Наиболее распространенными разъемами для подключения монитора являются:

• VGA (D-Sub) – аналоговый видеоинтерфейс, который используется для передачи аналогового видеосигнала.
• DVI (Digital Visual Interface) – цифровой видеоинтерфейс, позволяющий передавать как аналоговый, так и цифровой видеосигнал.
• HDMI (High-Definition Multimedia Interface) – цифровой интерфейс, который поддерживает передачу видео- и аудиосигналов в высоком разрешении.
• DisplayPort – цифровой интерфейс, который обеспечивает передачу аудио- и видеосигналов, а также поддерживает возможность передачи данных по Ethernet и USB.

Выбор разъема для подключения монитора зависит от его типа (аналоговый или цифровой), разрешения и частоты обновления экрана, а также от совместимости существующего оборудования.

Сравнение разъемов для подключения монитора
Разъем
Тип
Аналоговый
Цифровой
Максимальное разрешение и частота обновления

VGA (D-Sub)
Аналоговый
Да
Нет
2048×1536 (60 Гц)

DVI
Цифровой
Да
Да
2560×1600 (60 Гц)

HDMI
Цифровой
Нет
Да
4096×2160 (60 Гц)

DisplayPort
Цифровой
Нет
Да
7680×4320 (60 Гц)

Кроме основных видеоинтерфейсов, могут использоваться и другие разъемы, такие как Composite Video, S-Video, Component Video и т. д. Однако они менее распространены и обычно применяются для подключения специализированного оборудования, такого как видеокамеры или игровые приставки.

Какие бывают системные блоки?

Различают два основных вида системных блоков, а точнее вариантов корпусов. Первый, он же менее распространённый сегодня, Desktop (с английского «рабочий стол»). Имеет горизонтальную ориентацию, обычно размещается на столе пользователя под монитором. Плоский металлический корпус, по типу «кейса», легко выдерживал мониторы устаревшего стандарта – ЭЛТ (электронно – Лучевая Трубка).

Второй вариант корпуса системного блока используется и по ныне, называется он Tower (с английского «башня»). Такой вид представляет собой металлический бокс с прямоугольными очертаниями  с выраженной вертикальной ориентацией. Такой вид сыскал популярность у производителей и пользователей более вместительным полезным объёмом и практичным доступом к внутренним компонентам для будущего апгрейда. «Башня» имеет три выраженные модификации, которые различаются своими габаритами:

1. Big Tower —  наиболее крупная версия системного блока, которая позволяет размещать множество жёстких дисков, приводов и имеющая мощную систему вентиляции. Обычно в таком корпусе блок питания имеет отведённое место, что не затрудняет доступ к компонентам и даёт больший отток тёплого воздуха. Помимо, можно отметить, множественные специальные крепления, размещаемые внутри корпуса, например. Встроенные салазки для винчестеров или приводов.
2. MidiTower – средняя версия модификации «башни», самая распространённая среди домашних и офисных пользователей. В меру просторный корпус и возможность установить более двух жёских дисков и более одного CD/DVD привода. Скорее всего Ваш стационарный компьютер оснащён именно такой моделью системного блока.
3. MiniTower – наиболее компактная версия из трёх «башен». Используется в комплектации маломощных систем под офисные нужды или для создания мультимедиа центров, которые можно настроить под пульт ДУ. На сегодня не слишком принципиальный выбор, так как последние компоненты, имея малые размеры позволяют добиваться неплохих показателей производительности! Единственным минусом можно назвать недостаточную вентиляцию при предельных нагрузках системы.

Что входит в состав

Системные блоки чаще всего выпускают в виде корпуса, который затем укомплектовывается различными компонентами опционально. Исключением являются некоторые специализированные ПК, например, сервера, игровые компьютеры, устройства компании Apple.

Рассмотрим основные компоненты:

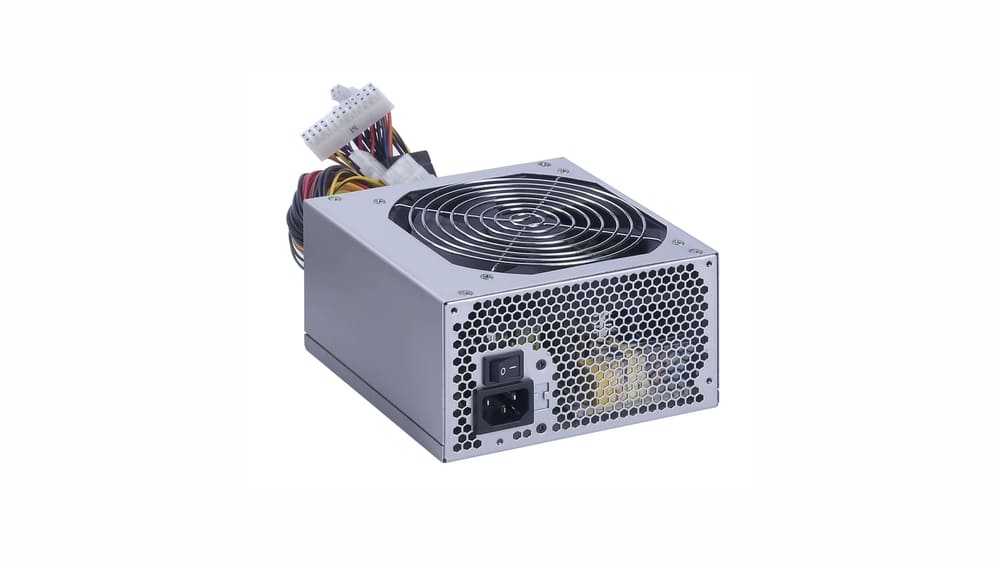

Блок питания – устройство, преобразующее переменный ток в постоянный с необходимыми параметрами (мощность, напряжения, сила тока). Он предназначен для питания всех остальных компонентов системного блока. Основной характеристикой компонента является мощность. Она должна быть суммарной мощности, потребляемой остальным оборудованием (обычно выбирают с хорошим запасом).

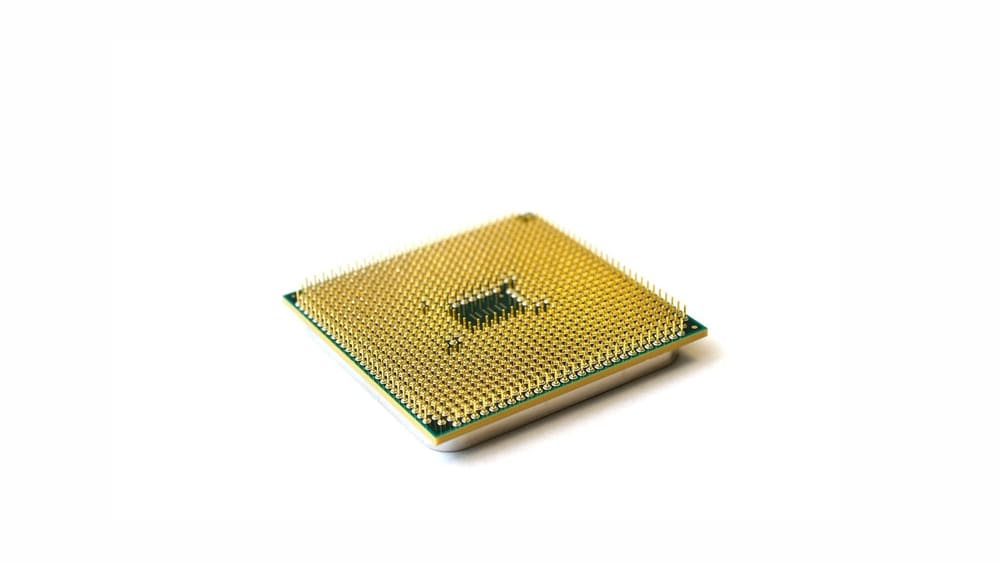

Центральный процессор (ЦП) – главный элемент вычислительного оборудования, используемый для выполнения микрокоманд, из которых, в конечном итоге, состоит любое приложение для ПК. От него напрямую зависит производительность всей системы в целом. Характеризуется такими параметрами, как тактовая частота, количество ядер, кеш-память. Основными производителями ЦП являются компании Intel и AMD. Последняя выпускает продукты, уступающие Intel в производительности, однако способна предложить менее дорогостоящие решения.

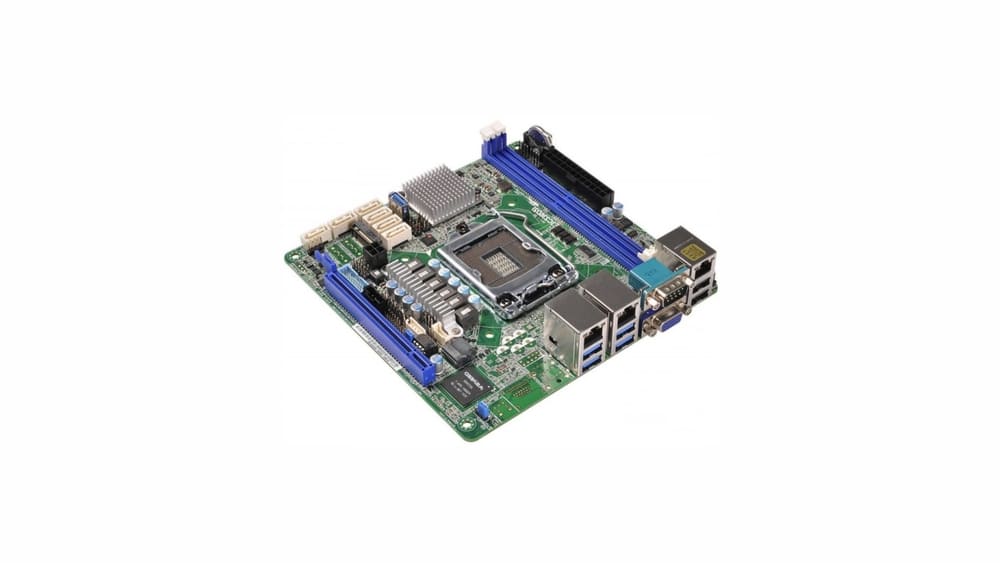

Материнская плата – основная микросхема, к которой подключены остальные компоненты вычислительного оборудования, включая центральный процессор. Может содержать встроенные микросхемы сетевого адаптера, звуковой и даже видеокарты. На ней установлены основные порты ввода/вывода (USB, LAN, DVI и прочие), слоты для установки планок ОЗУ, видеоадаптера, сетевой карты и другого оборудования.

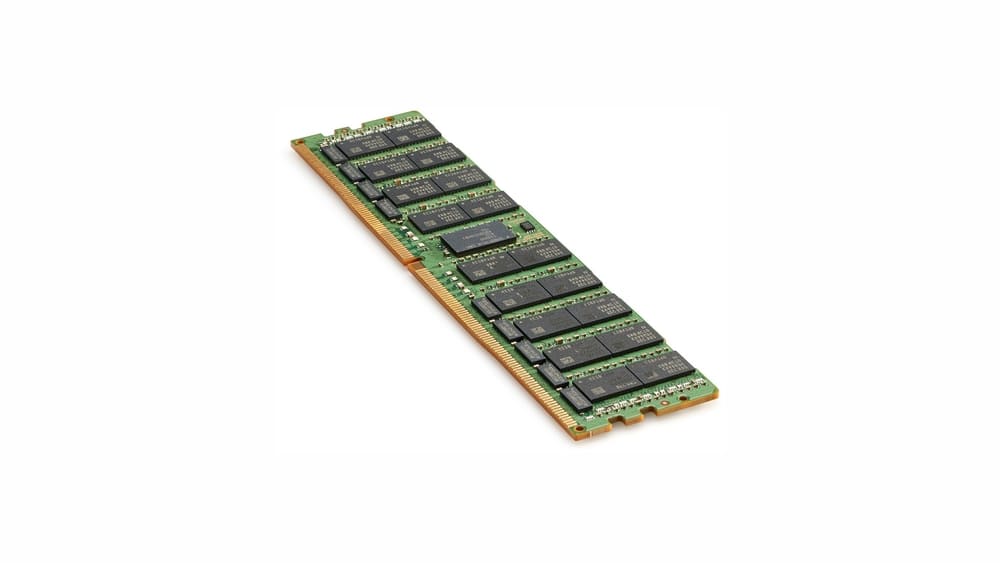

Оперативная запоминающая память (ОЗУ) – микросхемы энергозависимой быстрой памяти, используемые для временного хранения файлов приложений и самой операционной системы. Характеризуются частотой, объемом памяти и другими параметрами, определяющими скорость чтения/записи данных.

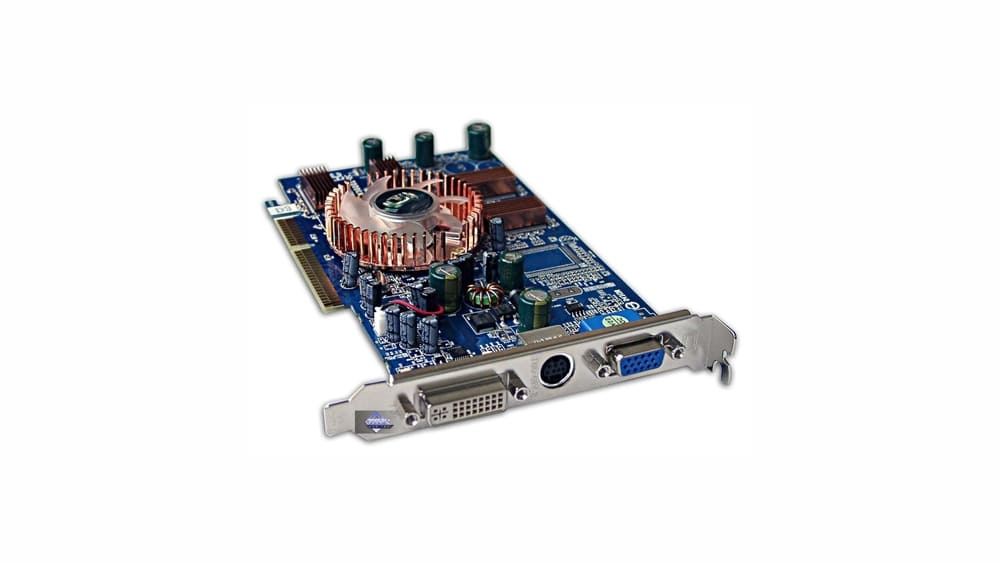

Видеоадаптер – устройство для обработки и вывода графических данных на внешний монитор. Содержит свой процессор (GPU) и оперативную память. Если графический адаптер встроен в материнскую плату или CPU, он может использовать часть памяти ОЗУ для своей работы. Эту особенность следует учитывать при выборе оптимального объема ОЗУ.

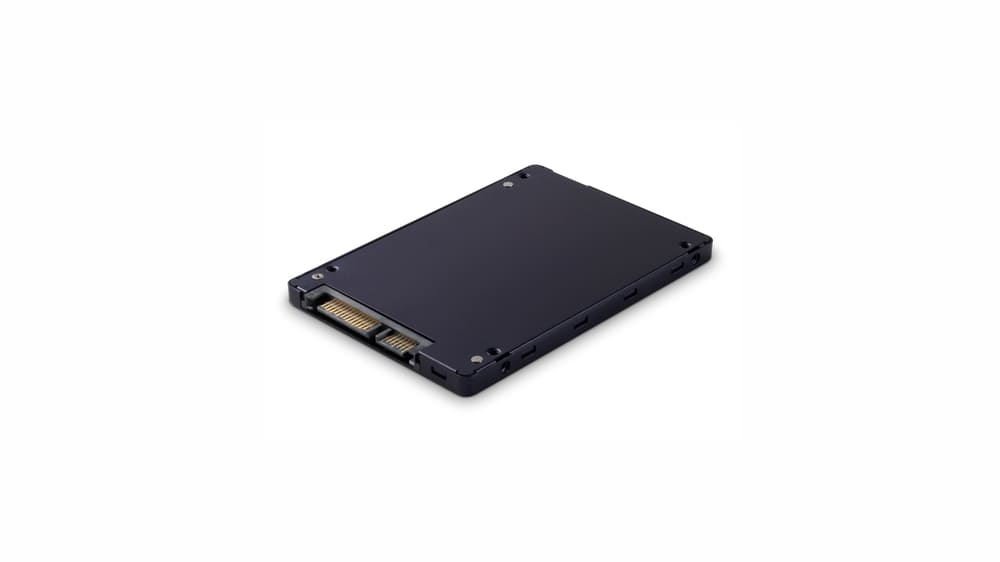

Энергонезависимая память в виде жесткого диска или твердотельного накопителя (SSD). Предназначена для хранения всех пользовательских данных, а также файлов операционной системы ПК. Основные характеристики: объем памяти, поддерживаемый интерфейс подключения, габаритные размеры.

• Сетевой адаптер – устройство для подключения к внешней компьютерной сети. Может быть дискретным или встроенным в материнскую плату.

• Оптический привод (опционально). Поскольку на смену компакт-дискам пришли переносные винчестеры, USB-флешки и облачные хранилища, это устройство постепенно утрачивает свою актуальность.

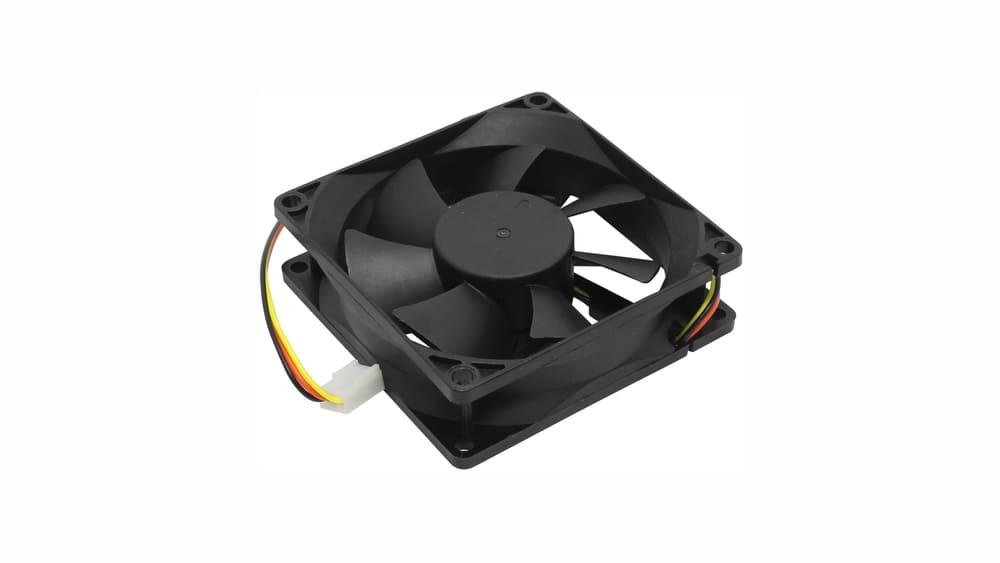

• Корпусный кулер – устройство, обеспечивающее дополнительное охлаждение компонентов системы за счет воздухообмена с окружающей средой. Производительные конфигурации содержат корпусный вентилятор в обязательном порядке.

О чем говорит каждый светодиод на материнской плате?

Как только мы узнаем порядок индикаторов материнских плат в зависимости от разных брендов, пришло время сказать, что означает каждый из них, на какую проблему они указывают и как ее решить. В качестве примечания, если вы запустите систему с голой платой, вы увидите, что во многих случаях индикаторы загораются во время процесса загрузки, не пугайтесь, это часть процесса проверки правильности работы каждого элемента.

Светодиодный индикатор процессора на материнской плате

Он загорается, когда процессор сломан или неисправен и поэтому не может нормально загружаться. Либо из-за того, что его неправильно установили в розетку, он сгорел после перегрева, либо у него с завода плохая конструкция. Если у вас процессор типа BGA, то вы ничего не сможете сделать, когда он припаян к пластине, и вам придется позвонить производителю, чтобы внести соответствующие изменения, если он находится на гарантии.

С другой стороны, если у вас есть процессор, который монтируется в сокет, проблема в большинстве случаев будет решена путем переустановки процессора. Мы рекомендуем вам воспользоваться возможностью очистить сокет ЦП от пыли, прежде чем вставлять его обратно, чтобы проверить, не загорелся ли этот светодиодный индикатор материнской платы из-за неправильной установки, а не из-за заводских дефектов.

Светодиодный индикатор DRAM на материнской плате

Как и в случае с предыдущим, этот светодиодный индикатор материнской платы очень понятен для понимания, но в этом случае он будет указывать на состояние работоспособности оперативной памяти ПК. Поэтому он включится, если один из модулей перестанет работать, будет неправильно установлен на заводе или пользователем или просто имеет дефект в исходнике. Поэтому мы рекомендуем то же, что и в предыдущем случае, поэтому, если вы столкнулись с этой проблемой, просто переустановите оперативную память, очистите ее разъемы и разъемы сокетов и снова соберите ее.

Индикатор VGA

Третий светодиодный индикатор на материнской плате указывает на неисправность видеокарты, его название было унаследовано от тех времен, когда видеовыход VGA был стандартным для ПК, и видеокарты упоминались под этим именем. Этот индикатор загорается, когда в ПК нет видеокарты. Хотя и не будет, если процессор его имеет встроенный GPU / ГРАФИЧЕСКИЙ ПРОЦЕССОР. Однако он не только включится, если нет видеокарты, но и если видеокарта есть и она вдруг перестанет работать.

Опять же и как и в предыдущих случаях, если в вашем ПК используется обычная видеокарта и нет встроенной, то вам придется ее переустанавливать. Воспользуйтесь возможностью во время установки провести соответствующую очистку как видеокарты, так и порта PCI Express, к которому она подключена.

Светодиодный индикатор загрузки на материнской плате

Этот светодиодный индикатор на материнской плате загорается, когда у нас нет устройства хранения. Не будем забывать, что несмотря на то, что первое пространство, к которому обращается ЦП, соответствует UEFI BIOS, для хранения операционной системы необходимо запоминающее устройство.

Отличие от предыдущих случаев в том, что в этой ситуации у нас есть два разных случая, так как сегодня мы можем установить как SSD или жесткий диск через порт SATA или твердотельный накопитель в слоте M.2. . В первом случае проверьте правильность подключения разъемов SATA к накопителю. Во втором случае вам следует проверить правильность подключения SSD.

Следует учитывать, что, несмотря на то, что из BIOS мы можем назначить иерархию запуска между различными модулями, всегда должен быть тот, который запускает систему. Поэтому, если в процессе загрузки ни на одном накопителе не установлена ​​операционная система, то этот светодиод также может загореться. Хотя это будет зависеть от производителя, и в большинстве случаев мы увидим сообщение на экране, указывающее на проблему.

Специфика использования и подключения разъемов

Правильное подключение разъемов на задней панели компьютера является важным шагом при настройке рабочего места. Все разъемы на задней панели имеют свою специфику использования и предназначены для различных целей.

Разъемы для подключения монитора

В большинстве случаев для подключения монитора используется разъем VGA или HDMI. Разъем VGA предназначен для аналогового подключения, а HDMI — для цифрового. При выборе разъема необходимо учитывать возможности как самого монитора, так и видеокарты компьютера.

Разъемы для подключения клавиатуры и мыши

Для подключения клавиатуры и мыши на задней панели компьютера обычно используются разъемы PS/2 или USB. Разъемы PS/2 предназначены для подключения устройств с протоколом PS/2, а разъемы USB поддерживают большинство современных устройств.

Разъемы для подключения звука

Для подключения аудиоустройств на задней панели компьютера есть несколько различных разъемов. Обычно используются разъемы для наушников и микрофона (комбинированный разъем), а также аналоговые разъемы для аудио вывода и ввода.

Прочие разъемы

На задней панели компьютера также могут присутствовать разъемы для подключения сетевого кабеля (обычно RJ-45), разъемы для подключения дополнительных устройств (например, принтера) и разъемы для подключения дополнительных портов (например, USB).

При подключении разъемов необходимо обратить внимание на правильность соответствия разъемов и кабелей, а также на возможную несовместимость различных устройств или расположение разъемов на задней панели компьютера

Задняя панель

h2<dp>9,0,0,0,0—>

Если рассматривать материнскую плату сверху, то с левой стороны можно заметить набор распаянных интерфейсов для подключения периферии и устройств ввода/вывода. При установке МП эти гнезда оказываются на задней стенке корпуса. Набор включает в себя следующие разъемы:

p, blockquote<dp>20,0,0,0,0—>

• PS/2 – клавиатура и мышь;
• USB0 – принтеры, сканеры, мышь, клавиатура, веб-камеры;
• VGA/DVI/HDMI – монитор (при наличии встроенного видеоядра на процессоре или северном месте МП);
• кнопки обновления и перепрошивки BIOS (топовые версии);
• Wi-Fi-антенны;
• розетка Ethernet RJ-45 для подключения сетевого кабеля;
• аудио-разъемы (в том числе S/PDIF);
• COM-порт – для кабеля RS-232 (старая периферия, или для перепрошивки ТВ-тюнеров).

Внешнее устройство компьютера

Что Вы видите, когда садитесь за настольный компьютер (с разновидностями компьютерной техники мы разбирались во втором IT-уроке)? Давайте посмотрим на фотографию:

Внешнее устройство настольного компьютера

Перед нами монитор (1), клавиатура (2), мышь (3) и какая-то большая коробка (4). На самом деле эта коробка и есть компьютер, в ней содержатся все основные компоненты, которые хранят и обрабатывают информацию.

У этой коробки есть своё название — «системный блок».

К системному блоку подключаются все внешние компоненты, для этого на задней и передней панели имеются специальные разъёмы.

Кстати, на счет названия… часто слышу, что системный блок называют «процессором», но это грубая ошибка. В предыдущем уроке Вы уже узнали, что процессор — это небольшое устройство, которое находится ВНУТРИ системного блока. Тем не менее, даже мои студенты с трудом переучиваются называть системный блок правильно.

Запомните: большая коробка на столе или под столом — это «системный блок» или «корпус»!

Передняя панель системного блока

Начнем с передней панели, так как именно её Вы видите, когда садитесь за компьютер:

Передняя панель системного блока (it-uroki.ru)

На передней панели всегда находятся:

• Кнопка питания (цифра 1 на фотографии) — нажав которую, можно включить или выключить компьютер;
• Кнопка RESET (цифра 2) — для принудительной перезагрузки компьютера, если он не отвечает на действия пользователя длительное время, т.е. «завис» (об использовании этих двух кнопок в следующей статье на сайте IT-uroki.ru);
• Индикатор включения (3) — сообщает нам о том, что компьютер включен, светится он обычно зеленым, реже синим цветом.
• Индикатор обращения к жесткому диску (4) — если Вы видите мигающую красную лампочку, значит, в данный момент происходит чтение с жесткого диска (или запись на него). О том, зачем нужна нам эта информация — в следующих IT-уроках.

Кроме того, в последнее время стало негласным стандартом размещать на передней панели следующие разъёмы:

• РазъёмыUSB (5) — для подключения флэш-накопителей (о них ниже);
• Разъём для наушников (6) — чтобы не тянуть шнур к задней панели корпуса;
• Разъём для микрофона (7) — также упростит подключение микрофона для голосового общения через Интернет.

На передней панели системного блока видны «лица» некоторых внутренних устройств:

• Оптический привод (8) — для считывания информации с дисков CD или DVD;
• Дисковод гибких дисков — для считывания информации с дискет (встречается уже гораздо реже, так как морально устарел);
• Внутренний кард-ридер — устройство для считывания информации с флэш-карт памяти, которые применяются в фотоаппаратах, видеокамерах, мобильных телефонах.

На переднюю панель насмотрелись, посмотрим и на заднюю: «Изубшка-избушка, повернись…»

Задняя панель системного блока

Вот как выглядит задняя панель системного блока (посмотрите на фотографию, кстати, почти все фотографии на сайте it-uroki.ru можно увеличить, нажав на них левой кнопкой мыши):

Задняя панель системного блока

Здесь уже гораздо больше разъёмов. Большинство разъёмов системного блока находится сзади, чтобы не портить внешний вид рабочего места, и, чтобы провода не путались под ногами (руками).

Все разъёмы задней панели можно разделить на три группы:

• Разъем питания (цифра 1 на фотографии) — для подключения компьютера к электрической сети. В этот разъем вставляется шнур, на другом конце которого обычная штепсельная вилка (формата «Евро»). Возле разъёма питания видна кнопка, которая отключает системный блок от электрической сети. Если компьютер не включается — проверьте эту кнопку, вдруг кто-то нажал её без вашего ведома.
• Стандартные разъемы (2) — группа разъёмов, к которым можно подключить клавиатуру, мышь, аудиосистему, и другие внешние устройства.
• Дополнительные разъемы (3) — выводы от дополнительных внутренних устройств (о них мы поговорим в одном из следующих IT-уроков). На фотографии видно, что установлено только одно устройство (видеоадаптер), к которому можно подключить монитор.

Светодиодные коллекторы RGB / ARGB

Раз уж мы затронули тему вентиляторов, я не хочу упустить из виду эстетичную функцию RGB-подсветки. Если у вас есть RGB-вентилятор, вы, скорее всего, получите два кабеля. Один обеспечивает настройку мощности и скорости, а другой предназначен для поддержки светодиодов.

Помимо охлаждающих вентиляторов, эти коллекторы также можно использовать для светодиодных лент RGB. Но поскольку материнские платы имеют только один или два порта, они могут не удовлетворять вашим потребностям.

Хотя такие изделия обычно поставляются с контроллером, вы можете даже приобрести его, если его нет. При этом вам не нужно подключать светодиодный кабель к соответствующему коллектору. Скорее всего, они питаются от разъема SATA или MOLEX. Так что не беспокойтесь, даже если на вашей материнской плате нет заголовка RGB.

Но если вы хотите подключить вентилятор RGB или светодиодную ленту к соответствующему разъему, следует учитывать еще два момента. Поддерживает ли ваше устройство освещение RBG или ARGB? Основываясь на вашем ответе, вам нужно выбрать соответствующий заголовок материнской платы.

Адресуемый светодиодный

Адресуемый светодиодный

Если ваши вентиляторы или светодиодные ленты поддерживают ARGB, подключите их к адресуемым светодиодным коллекторам. Обратите внимание на ADDR_LED, JRAINBOW, D_LED или аналогичные указания на печатной плате (лучше всего обратиться к руководству по материнской плате). Хотя они имеют конфигурацию с 4 контактами, третий остается пустым. Технически это 3-контактная конфигурация, поддерживающая светодиодные ленты мощностью 15 Вт (5 В и 3 А). При настройке убедитесь, что стрелка / треугольная метка соответствует первому контакту (который предназначен для + 5 В)

Хотя они имеют конфигурацию с 4 контактами, третий остается пустым. Технически это 3-контактная конфигурация, поддерживающая светодиодные ленты мощностью 15 Вт (5 В и 3 А). При настройке убедитесь, что стрелка / треугольная метка соответствует первому контакту (который предназначен для + 5 В).

Внимание: Никогда не подключайте прокладки или вентиляторы ARGB к неправильному коллектору. Из-за несоответствия напряжения светодиоды могут быть повреждены и ни при каких обстоятельствах не будут загораться

Неадресуемый светодиод

Неадресуемый светодиод

В то время как устройства ARGB поддерживают настройку каждого светодиода по отдельности (одновременно), стандартные RGB-устройства этого не делают. Первый вариант доступен только на более новых платах высокого класса, поэтому статические заголовки RGB по-прежнему считаются “стандартными”.

Они имеют 4-контактную конфигурацию, которая может питать как обычные светодиодные ленты, так и вентиляторы RGB при максимальной нагрузке + 12 В (3 А, 36 Вт). Ищите RGB_LED, LED_C1 / C2, JRGB, RGB_HEADER или аналогичные надписи.

Несмотря на то, что эти разъемы совместимы как с вентиляторами, так и со светодиодными лентами, некоторые эксклюзивные материнские платы предлагают специальные разъемы только для вентиляторов. Например, ASRock X570 AQUA поставляется с AMD_FAN_LED. Обычно полоски также отлично работают при подключении, но лучше подключить вентиляторы RGB здесь.

Что входит в системный блок

В состав базовой комплектации корпуса, как правило, имеется  блок питания, что избавляет от его отдельной покупки. Конечно, если захотите, его без проблем можно заменить. Итак, основные компоненты:

• материнская плата;
• блок питания;
• процессор;
• видеокарта;
• оперативная память;
• жёсткий диск;

Материнская плата

Самая основная часть любого системного блока, без которой невозможна работа. Её главная задача – соединение всех компонентов и обеспечение совместного функционирования. Она является самой большой и заметной частью блока. Материнская плата имеет разъёмы для подключения компонентов и периферийных устройств.

Блок питания

Отвечает за распределение энергии для каждого компонента. Имеет набор разъёмов на передней панели, посредством которых и подключаются остальные части системы. Обычно идёт в комплекте с корпусом, но может быть заменён на более мощный. На картинке выше блок питания занимает положение внизу корпуса, но чаще всего он располагается в верхней части.

Процессор

Его считают сердцем или мозгом ПК. Представляет собой кристалл кремния, выращенный и обработанный при помощи специальных технологий. Отвечает за обработку информации, особенно популярны процессоры компаний Intel и AMD.

Комплектуется системой охлаждения, которая представлена вентилятором и радиатором либо только последним. Устанавливается в отведённое место на материнской плате. Стоимость зависит от задач, которые будут возложены на процессор, может доходить до нескольких тысяч долларов.

Видеокарта

Без этого компонента вы не сможете работать с графическими программами, да и игры не запустятся. Практически любой современный процессор имеет встроенный графический адаптер, которого достаточно для несложных задач. А вот геймерам придётся покупать отдельную видеокарту. Как подключить? Конечно же, к материнской плате, на которой есть специальные слоты. На рынке представлено множество моделей, нацеленных на разные задачи пользователей.

Оперативная память

Необходима для хранения информации, обрабатываемой процессором. Правда, работает оперативная память, пока включен ПК, после выключения – все исчезает. Чем её больше – тем лучше. Много памяти обеспечивает высокую скорость обработки пользовательских данных. Оперативная память представляет собой небольшие планки, которые вставляются в специальные слоты

Помимо объёма, важной характеристикой является тип памяти

Жёсткий диск

В отличие от оперативной памяти, жёсткие диски необходимы для хранения постоянных данных пользователя. Их главная характеристика – объем, который сегодня измеряется в гигабайтах и терабайтах. Объем жёсткого диска зависит от задач пользователя. В последнее время на смену HDD приходят SSD (накопители без механических деталей). Они работают быстрее, не шумят и практически не греются.

Звуковая карта

Современный компьютер невозможно представить без возможности воспроизводить звук. Для этого предназначено устройство вы вода звуковой информации, которое чаще всего уже интегрировано в системную плату и обладает достаточными характеристиками для воспроизведения звуковой информации. Но для профессиональной обработки звука на компьютере необходима отдельная звуковая карта (внутренняя или внешняя).

На этом будем заканчивать. О том, как подключить компоненты системного блока воедино, поговорим в следующий раз. Делитесь статьёй с друзьями. До новых встреч!

В заключении предлагаю посмотреть классное видео о самостоятельной сборке системного блока компьютера от канала «Хороший выбор!»

Разъемы для подключения сетевых устройств

Сетевые устройства являются неотъемлемой частью современного компьютера. Они позволяют подключать компьютер к локальной сети, Интернету, а также обмениваться данными с другими устройствами. Для подключения сетевых устройств на задней панели компьютера присутствуют соответствующие разъемы.

Вот некоторые из наиболее распространенных разъемов для подключения сетевых устройств:

• Разъем Ethernet (RJ-45) — самый распространенный разъем для подключения компьютера к сетевому оборудованию, такому как маршрутизаторы и коммутаторы. Он является стандартом для проводного подключения к сети.
• Разъем Wi-Fi (антенна) — разъем, с помощью которого можно подключить компьютер к беспроводным сетям Wi-Fi. Обычно представлен в виде антенны или встроенного модуля в системном блоке.
• Разъем для модема — разъем, предназначенный для подключения модема к компьютеру. С его помощью можно подключиться к Интернету через телефонную или кабельную линию.

Кроме того, на задней панели компьютера могут присутствовать другие разъемы и порты, которые также используются для подключения сетевых устройств. Это может быть разъем для подключения сетевой платы, слот для установки беспроводного модуля или порт для подключения сетевого кабеля.

Важно помнить, что разъемы для подключения сетевых устройств могут различаться в зависимости от модели компьютера и его характеристик. Поэтому перед подключением сетевого устройства необходимо ознакомиться с инструкцией или руководством по эксплуатации компьютера
