История развития чертежных шрифтов

В истории развития чертежных шрифтов можно выделить несколько важных этапов.

1. Возникновение первых чертежных шрифтов.

Первые чертежные шрифты начали появляться в период с конца XIX до середины XX века. Они предназначались для создания качественных чертежей в различных областях промышленности и архитектуры. Особенностью этих шрифтов было то, что они состояли только из прямых линий, что позволяло получить четкие и аккуратные надписи.

2. Введение компьютерной графики и появление векторных шрифтов.

С появлением компьютерной графики и развитием векторных редакторов, появилась возможность создавать и использовать чертежные шрифты на компьютере. Векторные шрифты представляют собой математические объекты, состоящие из геометрических фигур. Это позволяет им быть масштабируемыми без потери качества и линии в таких шрифтах всегда идеально ровные.

3. Развитие технологий и появление новых специализированных чертежных шрифтов.

С развитием технологий появились новые специализированные чертежные шрифты. Для разных областей применения и подходящие наборы символов. Например, в области архитектуры могут использоваться специфические шрифты для обозначения материалов, мебели и других элементов. Также с развитием 3D-графики стали появляться шрифты, специфические для данной области, позволяющие создавать объемные эффекты надписей.

Чертежные шрифты – это необходимый инструмент для создания качественных чертежей и графических объектов. Благодаря развитию технологий, сегодняшние чертежные шрифты представляют собой многообразие специализированных символов, которые удовлетворяют потребности различных областей применения.

Чертежный шрифт

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

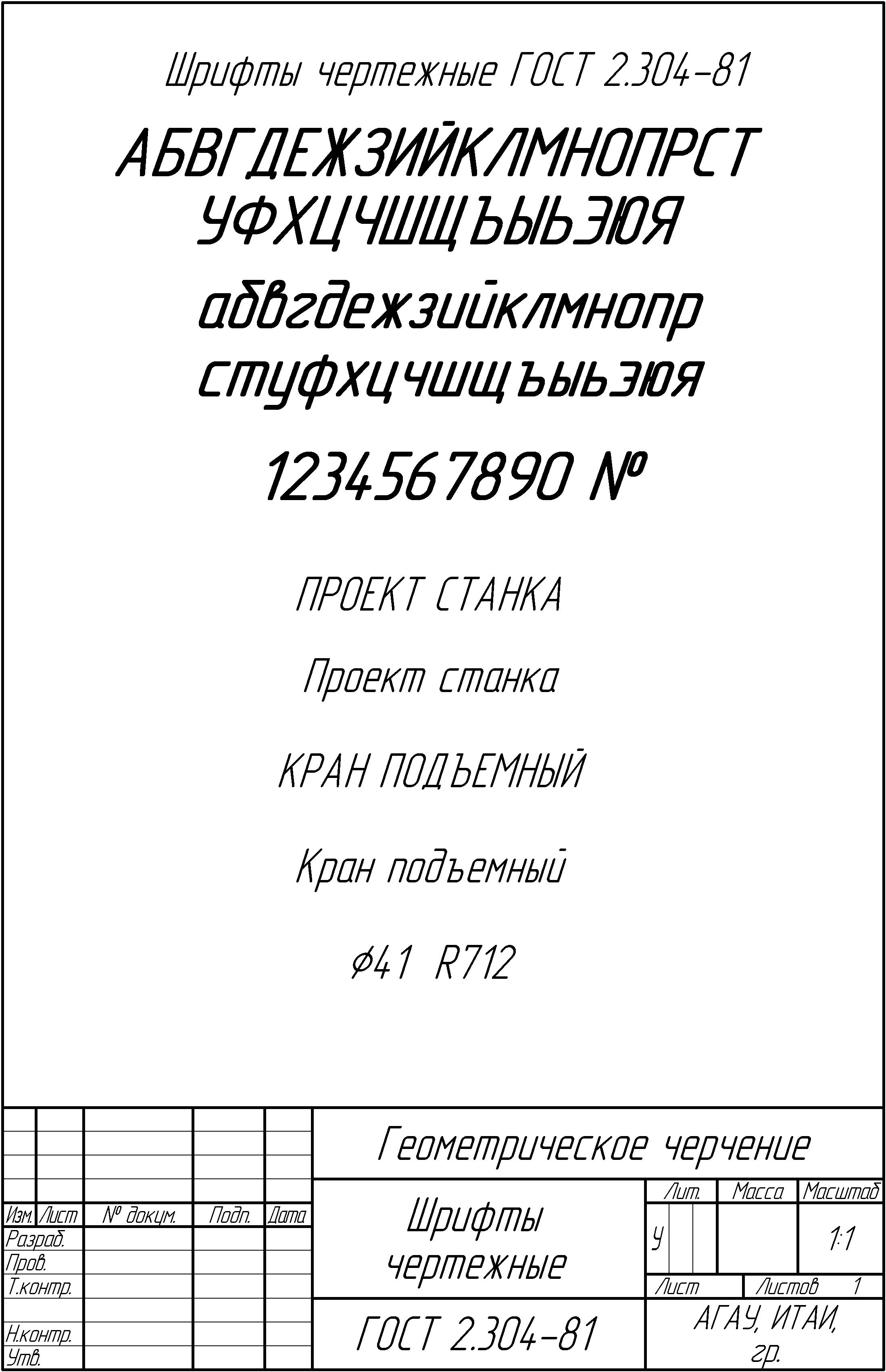

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допуска­ется выполнять надписи чертежным шрифтом без наклона).

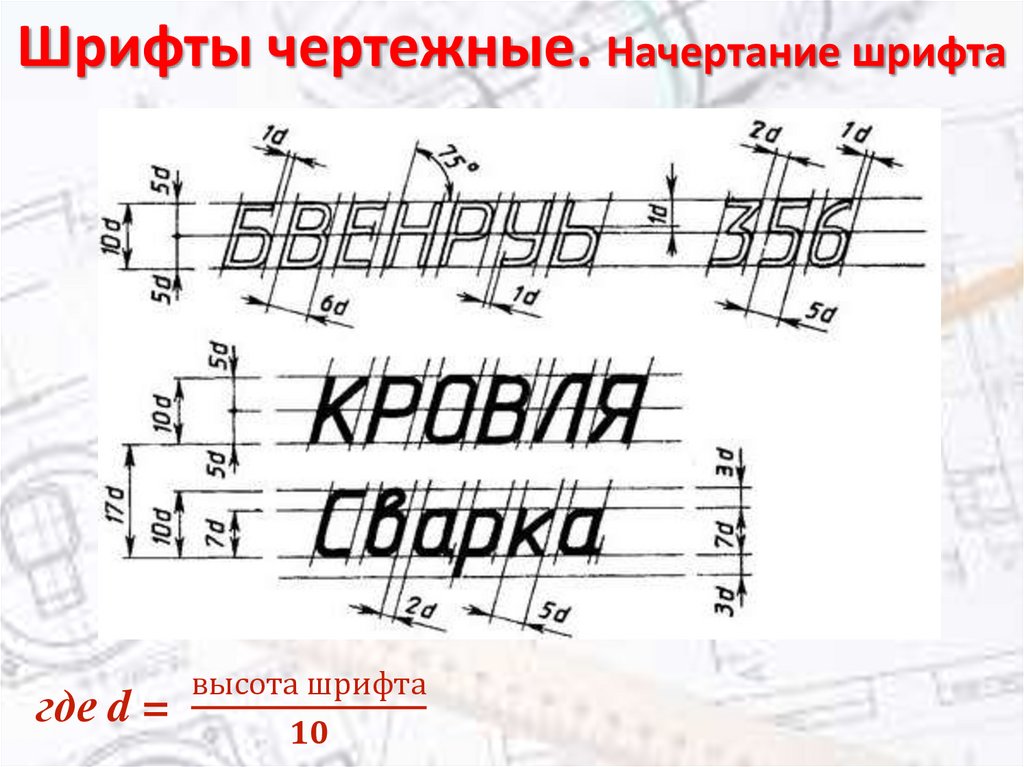

Для удобства написания букв чертежного шрифта выстраи­вают вспомогательную сетку (рис. 35), которую выполняют сле­дующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. От­кладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисун­ках показана (стрелками) последовательность начертания каж­дой буквы.

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно ну­лю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное рас­стояние между буквами Б и О, 0 и T следует сократить вполови­ну. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).

Рис. 39. Учет межбуквенного просвета при написании слов: а — пра­вильно; б — неправильно

Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не ме­нее 3,5 мм.)

Применение чертежного шрифта

Применение чертежного шрифта позволяет работать с текстовой информацией на чертеже в удобной и читаемой форме. Благодаря своей специфической конструкции, чертежные буквы обладают определенными особенностями, которые делают их идеальными для использования в чертежах и технической документации.

Чертежный шрифт обладает характерными чертами, такими как однородная толщина линий, четкий и читаемый контур букв, одинаковое расстояние между символами и соблюдение определенных пропорций. Все эти факторы позволяют получать аккуратные и красивые чертежи, легко читаемые и понятные для других специалистов.

Чертежный шрифт активно применяется в различных областях, связанных с инженерным проектированием, архитектурой, изготовлением мебели, электротехникой и другими смежными отраслями. Он является незаменимым инструментом для создания технической документации, которая должна быть понятной и четкой для всех участников проекта.

История

До 1840-х гг. надписи на чертежах в России выполнялись теми же почерками, что и обычные документы, с редким применением букв гражданской печати. После этого на чертежах появляются художественные шрифты (готические, славянские, курсивы и др.), которые в 1870-е гг. во многом сменила разработанная Фридрихом Зённекеном модификация старинного французского шрифта «рондо» (Rundschrift). С увеличением производства чертежей и распространением светокопирования, синек вскрылись недостатки шрифта рондо: он был труден для исполнения, а его тонкие элементы в мелком кегле исчезали на копиях.

Ещё в 1895 году американец Чарльз Рейнхардт предложил использовать для рабочих чертежей максимально простой и практичный шрифт с одинаковой толщиной штрихов. В 1900-е гг. стали появляться целлулоидные шрифтовые трафареты, которые позволили легко писать на чертежах буквы и цифры, отвечающие требованиям простоты и минимальной контрастности (малого контраста), а Прусские железные дороги приняли стандарт Musterzeichnung IV 44 на шрифты для надписей на вагонах, схемах и чертежах, а вскоре также и вывесок на станциях. В 1919 году на основе железнодорожного стандарта основанный двумя годами ранее Комитет по стандартизации немецкой промышленности установил первые в мире стандарты DI-Norm (DIN) 16 для наклонного и DIN 17 для прямого чертёжных шрифтов.

В 1928 году Комитет по стандартизации при Совете труда и обороны СССР опубликовал разработанный годом ранее Комиссией по нормализации чертежей при ВСНХ общесоюзный стандарт (ОСТ) № 353 с наклонным (75°) «нормальным» чертёжным шрифтом, который имел рекомендательный характер и изначально не получил широкого распространения. После введения в шрифт «круглых» строчных букв он был в 1934 утверждён ОСТ ВКС 7535 в качестве обязательного для всех чертежей в машиностроении и несмотря на внесение незначительных изменений в 1941 (ОСТ 7535—39), 1946 (ГОСТ 3554—46), 1953 (ГОСТ 3554—52) и 1959 (ГОСТ 3554—59) годах просуществовал почти в исходном виде до введения ЕСКД в 1968 году.

Рекомендации по выбору размера букв

При выборе размера букв в чертежном шрифте для английского алфавита, необходимо учитывать несколько рекомендаций:

1. Размер букв должен быть достаточно большим, чтобы обеспечить читаемость текста на чертежах. Слишком маленькие буквы могут быть сложны для распознавания.

2. Размер букв должен быть достаточно малым, чтобы можно было вписать текст в ограниченные пространства на чертеже. Слишком большие буквы могут занимать слишком много места и мешать прочтению других элементов чертежа.

3. Размер букв можно выбирать в зависимости от расстояния, с которого предполагается прочтение текста. Если текст будет читаться с большего расстояния, рекомендуется выбрать более крупный размер, чтобы обеспечить хорошую читаемость.

4

Помимо выбора размера букв, также рекомендуется обратить внимание на межсимвольные интервалы, чтобы текст выглядел читабельно и эстетично

5

Важно учитывать особенности конкретного чертежа и его назначения. Например, для представления текста в плане здания рекомендуется выбирать более крупный размер, а для мелких деталей или описания размеров — меньший размер

6. Не стоит забывать, что выбранный размер букв должен быть удобен для работы с чертежом и совместим с другими элементами и текстами на чертеже.

Соблюдение этих рекомендаций поможет выбрать оптимальный размер букв в чертежном шрифте и обеспечить высокую читаемость и эстетичность текста на чертежах.

Основные размеры букв чертежного шрифта

Основные размеры букв чертежного шрифта определяются следующим образом:

• Высота заглавных букв (H) – это расстояние от базовой линии до верхней границы заглавной буквы. Обычно высота заглавных букв равна 7 единицам.
• Высота строчных букв (h) – это расстояние от базовой линии до верхней границы строчной буквы. Обычно высота строчных букв равна 5 единицам.
• Толщина верхней границы (t) – это расстояние от базовой линии до верхней границы верхней полосы строчной буквы. Обычно толщина верхней границы равна 1 единице.
• Толщина нижней границы (b) – это расстояние от базовой линии до нижней границы строчной буквы. Обычно толщина нижней границы равна 1 единице.
• Толщина средней границы (m) – это расстояние от базовой линии до середины строчной буквы. Обычно толщина средней границы равна 1 единице.

Эти размеры играют важную роль в техническом черчении, так как определяют внешний вид чертежей и обеспечивают их читаемость и понятность.

Нормативные акты

Чертёжный шрифт (ЧШ) считается основой в работе инженеров и архитекторов. До 90-х годов специалисты писали символы вручную, используя трафарет, линейку. С 1996 года компания Ascon Ltd оцифровала буквы и числа с учётом ГОСТа. При необходимости пользователи могут скачать из глобальной сети нужное название и номер ЧШ.

Необходимость в появлении ЕСКД связана с потребностью разработки общих правил оформления и заполнения графиков. Это обеспечит их понимание в любой отрасли промышленности. В задачи системы входит унификация параметров и форм чертежей. Создавая проекты по ГОСТу, специалисты получают возможность представлять на мировом рынке конкурентоспособные изделия.

Стандарты системы

ЕСКД в Российской Федерации считается нормативным документом, который устанавливает единые правила оформления чертежей для промышленной отрасли, строительства, транспорта, учебного заведения.

Нормативный документ должен соблюдаться всеми предприятиями, организациями, учебными заведениями, отдельными лицами, которые разрабатывают проект на его основе. Чтобы правильно сделать чертёж, рекомендуется следить за обновлением стандартов. Подобная процедура проводится компетентным органом периодически.

ЧШ пользуются спросом не только среди специалистов, но и среди студентов. При написании необходимо соблюдать некоторые правила. Надписи на графике выполняются от руки. Соблюдается высота знаков, равная более 3,5 мм. Рекомендуется писать буквы по частям. Чтобы выполнить прямолинейные элементы букв, рука должна двигаться сверху вниз либо слева направо.

Закруглённые символы пишутся вниз и влево либо вниз и вправо. Равные части элементов выполняются одним приёмом. Таким способом вырабатывается автоматизм при их написании. Дополнительно выдерживается заданный наклон элементов.

Цифровой вариант

Для экономии времени современные строительные компании используют ЧШ в цифровом формате. С его помощью специалисты могут сосредоточиться на проектировании, а не на правильном построении букв, цифр. ГОСТовский цифровой вариант даёт гарантию соблюдения стандартов, что минимизирует возможность допустить ошибки при выполнении работы.

Основные шрифты, которые используются для заполнения форм:

Между ними существуют различия в написании букв «И», «Ё», «Ж», «Ю», «Х» и «М». Отличия незначительные, поэтому неопытные архитекторы и специалисты других сфер деятельности их найти не смогут. Спектр использования привычных чертёжных шрифтов выходит за рамки применения только в черчении, при оформлении технических документов.

Некоторые программы эффективно работают со шрифтами, которые используются в черчении. Они отлично вписываются в дизайн веб-страницы научного, строительного, инженерного характера. В чертежах можно использовать прямой либо наклонный чертежный шрифт ГОСТ (соблюдается угол в 75°). Для начертания наклона используются два угольника.

Принцип публикации заголовков и надписей сохраняется. Изменяется направление вертикальных линий сетки. Чтобы выполнить средние элементы букв, проводится горизонтальная прямая по центру. Для написания З, О, Ф, Ю понадобится провести дополнительные две горизонтальные линии, которые указывают границы округлений.

Чтобы правильно ввести данные, рекомендуется воспользоваться онлайн-трафаретами. Для начинающих строителей отдельно разработаны обучающие программы по составлению чертежей, оформлению документации (Autocad, Inventor). Для трёхмерного проектирования подходит сервис SolidWorks. В полной версии предусмотрены расчёты и нужные модули.

Профессионалы чаще работают с сервисом ThinkDesign 2013. Там можно решать задачи по разработке конструкторской документации разной сложности. Одновременно предоставляется возможность использовать наработки, которые созданы в другой системе, к примеру, Autocad.

Чтобы работать над проектом коллективно, предусмотрен сервис Catia. В нём разработаны модули по автоматизации и управлению инженерных работ. ArCon является ещё одной современной программой для разработки проектов в области архитектуры и дизайна. Используется строителями при возведении объектов. При выборе программы учитывается вид деятельности (дизайн, моделирование). Сервисы предназначены для профессионалов — платные, а упрощенные — бесплатные.

Преимущества использования чертежного шрифта

Вот некоторые из преимуществ использования чертежного шрифта:

1. Четкость и удобочитаемость: Чертежный шрифт разработан специально для использования в технической документации. Он имеет ясные и четкие контуры букв, что обеспечивает отличную удобочитаемость даже при маленьком размере шрифта.

2. Стандартизированность: Чертежный шрифт находится под контролем международных государственных и индустриальных стандартов. Это гарантирует единообразие использования шрифта во всех документах и упрощает обмен технической информацией между различными участниками проекта.

3. Универсальность: Чертежный шрифт подходит для использования в различных областях, таких как архитектура, машиностроение, электротехника и другие. Это позволяет использовать один и тот же шрифт для различных видов технической документации, упрощая процесс создания и понимания чертежей.

4. Сокращение ошибок: Чертежный шрифт помогает снизить количество ошибок при интерпретации чертежей. Благодаря четкому и структурированному виду каждой буквы и числа, чертежи становятся более понятными и позволяют избежать ошибок в передаче информации.

5. Возможность автоматического создания: В настоящее время существуют программные инструменты, которые умеют автоматически создавать чертежный шрифт. Это позволяет сэкономить время и средства на создании и использовании шрифта для конкретного проекта.

В целом, использование чертежного шрифта является неотъемлемой частью процесса проектирования и создания технической документации. Он обеспечивает четкость и удобочитаемость текста, стандартизацию, универсальность, сокращение ошибок и возможность автоматического создания, что в итоге способствует более эффективной работе и улучшению качества проекта.

ДИАКРИТИЧЕСКИЕ ЗНАКИ

Венгерский язык

Немецкий язык

Польский язык

Румынский язык

Чешский и словацкий язык

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.03.81 № 1562

3. (Исключен, Изм. № 2)

4. ВЗАМЕН ГОСТ 2.304-68

5. Издание (июль 2001 г.) с Изменением № 1, утвержденным в марте 1989 г. (ИУС 7-89)

1. Термины и определения. 1 2. Типы и размеры шрифта. 2 3. Русский алфавит (кириллица) 3 4. Латинский алфавит. 5 5. Греческий алфавит. 7 6. Арабские и римские цифры.. 9 7. Знаки. 10 8. Правила написания дробей, показателей, индексов и предельных отклонений. 15 Приложение Диакритические знаки. 18

ЗНАКИ

7.1. Шрифт типа А с наклоном приведен на черт. 19.

7.2. Шрифт типа А без наклона приведен на черт. 20.

Черт. 20

7.3. Шрифт типа Б с наклоном приведен на черт. 21.

Черт. 21

7.4. Шрифт типа Б без наклона приведен на черт. 22.

Черт. 22

7.5. Наименования знаков приведены в табл. 3.

Таблица 3

Номера знаков на чертежах	Наименование знаков	Номера знаков на чертежах	Наименование знаков
1	Точка	25	Процент
2	Двоеточие	26	Градус
3	Запятая	27	Минута
4	Точка с запятой	28	Секунда
5	Восклицательный знак	29	Параллельно
6	Вопросительный знак	30	Перпендикулярно
7	Кавычки	31	Угол
8	И	32	Уклон
9	Параграф	33	Конусность
10	Равенство	34	Квадрат
11	Величина после округления	35	Дуга
12	Соответствует	36	Диаметр
13	Асимптотически равно	37	Радикал
14	Приблизительно равно	38	Интеграл
15	Меньше	39	Бесконечность
16	Больше	40	Квадратные скобки
17 и 17а	Меньше или равно	41	Круглые скобки
18 и 18а	Больше или равно	42	Черта дроби
19	Плюс	43	Номер
20	Минус, тире	44	От … до
21	Плюс-минус	45	Знак подобия
22,23	Умножение	46	Звездочка
24	Деление

Техники создания эффектов с помощью чертежного шрифта

Чертежный шрифт предоставляет возможность создавать разнообразные эффекты и придавать тексту уникальный вид. В этом разделе мы рассмотрим некоторые техники, которые помогут вам достичь интересных результатов.

Тени и обводки

Один из способов добавить объемности и глубины к чертежному шрифту — это использование теней и обводок. Для создания тени можно применить свойство text-shadow и задать отступы по горизонтали и вертикали, а также цвет тени. Обводки можно добавить, задавая значение свойства text-stroke, указывая толщину и цвет обводки. Эти эффекты помогут сделать ваш текст более выразительным.

Градиентный заполнитель

Другая интересная техника — использование градиентного заполнителя для чертежного шрифта. Градиенты позволяют создавать плавные переходы цветов и добавить тексту эффект объемности. Вы можете задать градиентный заполнитель с помощью свойства background-image и определить несколько точек, между которыми будет происходить плавный переход.

Стилизация линий

Чертежный шрифт часто содержит элементы, напоминающие линии и геометрические фигуры. Использование свойств border и outline позволяет добавить декоративные границы и выделить эти элементы. Вы можете указать толщину, цвет и стиль линии, а также добавить закругленные углы или другие дополнительные эффекты.

Анимация

Чертежный шрифт можно оживить с помощью анимации. Для этого можно использовать свойства @keyframes и animation. Вы можете задать несколько ключевых кадров, определить свойства, которые должны изменяться во время анимации, и указать продолжительность и задержку анимации. Это позволит создать динамичный и привлекательный эффект.

Используя эти техники и комбинируя их, вы сможете создавать уникальные и эффектные дизайны с помощью чертежного шрифта. Позвольте своей фантазии разгуляться и экспериментируйте с разными эффектами, чтобы найти то, что подходит именно для вашего проекта.

Применение чертежного шрифта в дизайне

Одной из главных особенностей чертежного шрифта является его четкость и простота, что делает его идеальным для использования в дизайне. Его геометрическая форма и отсутствие лишних деталей позволяют улучшить читаемость текста и создать чистый и современный внешний вид.

Применение чертежного шрифта в дизайне может быть очень разнообразным. Он может использоваться для создания логотипов, надписей, заголовков, постеров и многое другое. Благодаря своей уникальной эстетике и внешнему виду, чертежный шрифт может добавить в проект ощущение профессионализма и точности.

Чертежный шрифт также может быть использован для создания иллюстраций и графических элементов. Его четкость и прямые линии могут подчеркнуть геометрическую структуру и силу изображения. Кроме того, они часто сочетаются с другими элементами дизайна, чтобы создать концептуальную картину или передать определенное сообщение.

В целом, чертежный шрифт является универсальным инструментом, который может добавить в проект уникальность и стиль. Он прекрасно подходит для использования в дизайне интерьера, промышленного дизайна, архитектурного дизайна, а также в веб-дизайне и графическом дизайне.

Однако при использовании чертежного шрифта в дизайне необходимо следить за его правильным использованием и не перегружать проект

Этот шрифт имеет свою собственную характеристику и потребность в пространстве, поэтому важно правильно подобрать его размер и расстояние между символами

В итоге, применение чертежного шрифта в дизайне может помочь создать уникальные и выразительные проекты с акцентом на последовательность и простоту. Он является прекрасным вариантом для тех, кто стремится к силе и четкости в своих работах.

Шрифт для чертежей в Автокаде

Чтобы использовать стандартный размер шрифтов в Автокаде достаточно проделать несколько простых действий. С помощью инструмента «Текст» (большая буква А в верхней панели инструментов) введите нужное вам название, обозначение или надпись. Затем выберите созданный только что элемент, и откроется меню свойств. В верхней части меню можно будет выбрать нужный размер.

Настроить стили текста по ГОСТу можно через инструмент «Аннотации» (снизу под буквой «А»). Затем выбираем иконку, которая называется «Стили текста», выбираем «Аннотативный» и в имени шрифта в выпадающем списке можно будет поменять и далее использовать стандартный гостовский стиль написания.

Рисунок 6. Шрифт для Автокада
