Слайд 43Моделирование. Основные понятия 3-D. Моделирование для технических целей строит модель как твердое
тело, имеющее внутри материал с определенными свойствами, позволяющее делать корректные разрезы и сечения для уточнения внутренней конструкции детали. Твердотельный объект, или тело, представляет собой изображение объекта, хранящее, помимо всего прочего, информацию о своих объемных свойствах. Следовательно, тела наиболее полно из всех типов трехмерных моделей отражают моделируемые объекты.Тела имеют внешний вид, аналогичный проволочным моделям, до тех пор, пока к ним не применены операции подавления скрытых линий, раскрашивания и тонирования. В отличие от всех остальных моделей, у тел можно анализировать массинерционные свойства (объем, момент инерции, центр масс и т.п.). Тела могут быть преобразованы в более элементарные типы моделей — сети и каркасные модели.Ниже приведены некоторые термины, принятые в 3-х мерном твердотельном моделировании и используемые нами в дальнейшем изложении.Грань — ограниченная часть поверхности. Если поверхность может быть неограниченна (например, планарная (плоская), коническая, цилиндрическая), то грань ограничена всегда. Поддерживается пять типов граней: планарные, цилиндрические, конические, сферические и тороидальные. Грани образуют твердотельную модель.
Системные требования для программы
Каждый представитель вышеизложенных областей трудовой деятельности, узнав в достаточной мере открывающийся перед ним функционал после установки Автокада, захочет установить его себе на компьютер для регулярного пользования.
Перед этим настоятельно рекомендуется рассмотреть заявленные разработчиками системные требования к оборудованию.
В большинстве случаев трудности с установкой и функционированием программы возникают при использовании устаревших операционных частей и электронных составляющих персонального компьютера.
Сложностей не должно возникнуть, если используется OS X или Windows и машина работает в корректном режиме, не создавая неполадок из-за несовместимости.
На сегодняшний день на официальном сайте имеется версия Автокада 2018 года, доступная для скачивания. Программное обеспечение достаточно корректно работает с операционными системами Windows 8.1, 10 и 7.
Стоит отметить, что десятая версия может функционировать лишь с 64-разрядной программой, в то время как для оставшихся версий доступны и 32 разряда.
Недостаточный объем оперативной памяти и свободного места на диске для Автокада, к сожалению, будет критичен
Корректная производительность без продолжительных загрузок обеспечивается за счет четырех гигабайт оперативной памяти.
Её рекомендуемая величина составляет 8, что позволяет снизить вероятность возникновения всевозможных ошибок.
Частота центрального процессора должна быть выше одного гигагерца.
Минимальное разрешение видеокарты составляет 1360 х 78, в том числе должна присутствовать возможность поддержания полноцветного режима и вспомогательного ПО DirectX 11.
Размер программы и сопутствующих элементов, загружаемых при открытии установщика, составляет четыре гигабайта.
Восемь будет оптимально в том случае, если требуется использование трехмерного моделирования .
Как показывает практика, большинство пользователей Автокада применяют персональные компьютеры со средними показателями мощности, не подбирая специальное железо.
Использование наиболее мощных электронных составляющих не обязательно. Критическим требованием является наличие достаточного объема оперативной памяти.
Описанная специфика программного обеспечения позволит без проблем установить его не только для личного пользования, но и оснастить рабочие места на крупномасштабном предприятии, не потерпев крупные финансовые затраты.
Маркировка и нумерация списков в AutoCAD
Как создать нумерованный список в AutoCAD?
Списки можно создавать только в многострочном тексте (МТЕКСТ). После входа в объект многострочного текста в ленте автоматически откроется вкладка «Текстовый редактор». В блоке «Абзац» есть вкладка «Маркеры и нумерация». С этой вкладкой мы и будем работать.
Итак, по порядку: — Галочка на против параметра «Откл.» означает, что для фрагмента текста, в котором находится курсор или для выделенного фрагмента текста, маркировка или нумерация списков отключена. — Параметр «Нумерованный» отвечает за создание нумерованного списка. Есть несколько принципов создания нумерованных, и не только, списков: 1. Наиболее рациональный способ: Включить параметры «Разрешить маркеры и списки» и «Разрешить автоматическую нумерацию и маркировку списков». Теперь для начала создания списка достаточно написать цифру или букву латинского алфавита, поставить после неё один из этих знаков: «.», «)», «>», «}», «,» или «]» и нажать пробел или Tab. Начнётся автоматическая маркировка списка. Кстати, совсем необязательно начинать список с единицы или буквы A, маркировка начнётся с любой цифры или буквы и нормально продолжиться. 2. До начала набора текста включить параметр «Нумерованный». Как только начнётся набор текста, перед ним появиться «1.». После каждого перехода на новый абзац, то есть нажатия клавиши Enter, перед текстом будет автоматически проставлять следующее число (2, 3, 4… и т.д.). Для завершения нумерации новых строк необходимо нажать клавишу Enter дважды. Если необходимо создать новый абзац, но не нумеровать его, и при этом чтобы следующий за ним абзац был пронумерован далее следует использовать сочетание клавиш Shift + Enter при переходе на новую строку. 3. Уже набранный текст можно превратить в нумерованный список выделив его и включив параметр «Нумерованный». Элементами списка будут считаться предложения, начинающиеся с новой строки (Абзацы). — «Буквенный». Позволяет создавать списки маркированные символами латинского алфавита. Правила создания списков, маркированных буквенными символами, такие же, как и для нумерованных списков. Так же есть две настройки отображения латинских букв: 1. Верхний регистр (заглавные буквы). 2. Нижний регистр (прописные буквы). — «Маркированный». Отвечает за создание маркированных списков. — «Начало». Удобный параметр для повторной маркировки части списка. Для этого необходимо выбрать фрагмент существующего списка или поместить курсор в начало фрагмента, которому нужно задать маркировку. Если был выбран фрагмент в середине существующего списка, то заново будет промаркирован и фрагмент находящийся ниже выбранного. — «Продолжить». Фактически отменяет действие параметра «Начало». Но так же может позволить продолжить маркированный список законченный ранее.
Создание вложенных списков
Чтобы закончить создание вложенного списка нужно воспользоваться комбинацией клавиш Shift + Tab.
Сохранение и использование мультивыноски
Сохранение мультивыноски
Чтобы сохранить мультивыноску в AutoCAD, необходимо выбрать все ее элементы и скопировать их в буфер обмена. Далее, создайте новый файл AutoCAD и вставьте содержимое буфера обмена. Сохраните файл с разрешением .dwg
Использование мультивыноски
После сохранения мультивыноски, вы можете использовать ее на других чертежах. Для этого откройте нужный файл AutoCAD и вставьте мультивыноску, скопировав ее из сохраненного файла. После вставки, вы можете изменять размер, форму и расположение мультивыноски с помощью соответствующих команд AutoCAD.
- Мультивыноска удобна при создании чертежей, которые требуют большого количества аналитической информации.
- Она может содержать несколько выносок, что позволяет сократить количество элементов на чертеже.
- Мультивыноска является удобным средством для создания технической документации.
Что это такое?
Зачастую аббревиатуру CAD принято считать стандартным англоязычным аналогом термина САПР, но на самом деле это не совсем так. Системы CAD нельзя рассматривать как полноценный аналог САПР в качестве организационно-технической системы, так как ГОСТ приводит данное словосочетание в виде стандартизированного англоязычного эквивалента термина «автоматизированное проектирование». Таким образом, на английский язык термин САПР переводится больше как CAE system, но в ряде зарубежных источников указывается, что термин САЕ представляет собой обобщенное понятие, в которое входит применение любых компьютерных технологий в инженерной работе, включая также CAM и CAD.
Составление структурной схемы
На вкладке ленты «Вид» выбираю конфигурацию видового экрана “Два ВЭ” и приступаю к созданию структурной схемы. Снова на помощь приходит функция «Изолировать объекты».
Структурная схема составляется из особых блоков. Блоков, по которым будут извлекаться данные в спецификацию оборудования, изделий и материалов и которые будут выступать в качестве родительских объектов для блоков на поэтажных планах.
Рассмотрим блоки для структурной схемы на примере блока пожарного извещателя
Атрибуты для извлечения в спецификацию, кроме “С.МАРКА” имеют параметр “Скрытый”. Атрибут “С.МАРКА” лежит на слое “Defpoints”, он используется для дополнительной проверки правильности выбора оборудования. Такие же атрибуты добавлены во все блоки для структурной схемы.
AutoCAD: эффективный инструмент для современного проектирования
Преимущества использования AutoCAD
AutoCAD – это одно из самых популярных программных решений для проектирования, используемых в различных отраслях. Вот несколько преимуществ, которые делают AutoCAD эффективным инструментом для современного проектирования:
- Универсальность: AutoCAD позволяет проектировать в разных областях, включая архитектуру, механику, электротехнику и др. Он предоставляет широкий спектр инструментов и функций, которые позволяют создавать сложные проекты в любой области.
- Точность: В AutoCAD используются точные 2D и 3D координаты для создания и редактирования чертежей. Это позволяет проектировщикам создавать высококачественные и точные модели с минимальными ошибками.
- Возможность автоматизации: AutoCAD предлагает мощные средства автоматизации процесса проектирования с помощью использования программирования на языке AutoLISP. Это позволяет сократить время, затрачиваемое на задачи, которые можно автоматизировать.
- Обратная совместимость: AutoCAD поддерживает возможность импорта и экспорта файлов в различных форматах, таких как DWG, DXF и другие. Это позволяет проектировщикам работать с различными форматами файлов и обмениваться данными с другими инженерами и дизайнерами.
- Удобный интерфейс: AutoCAD имеет интуитивно понятный пользовательский интерфейс, который позволяет легко освоить программу и использовать ее для проектирования различных объектов. Это делает AutoCAD доступным и удобным инструментом для проектировщиков любого уровня.
Применение AutoCAD в различных отраслях
AutoCAD широко применяется в разных отраслях, где требуется проектирование и создание чертежей. Некоторые из главных отраслей, где AutoCAD является необходимым инструментом, включают в себя:
- Архитектура: AutoCAD позволяет архитекторам создавать эскизы и планы зданий, позволяя им визуализировать конструкцию и оптимизировать пространство.
- Инженерия: Инженеры используют AutoCAD для создания чертежей и моделирования различных механических и электротехнических систем.
- Производство: AutoCAD применяется в производственных отраслях для создания чертежей оборудования, оптимизации процессов производства и создания 3D-моделей продукции.
- Гражданское строительство: AutoCAD используется для проектирования дорог, мостов, туннелей и других инфраструктурных объектов.
Заключение
AutoCAD – это эффективный и универсальный инструмент для современного проектирования. Он позволяет создавать точные и качественные чертежи, обладает множеством полезных функций и широким спектром применения в различных отраслях. Если вы занимаетесь проектированием, AutoCAD является незаменимым инструментом, который поможет вам в реализации проектов всех масштабов и сложностей.

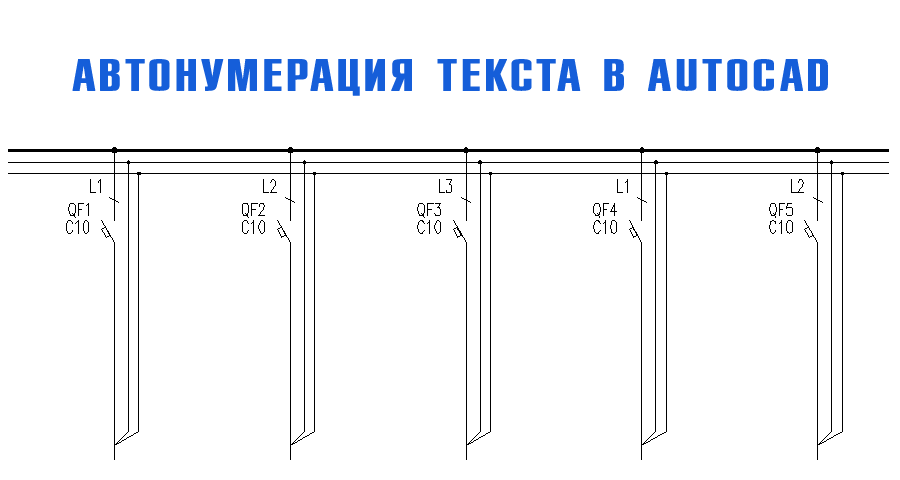

Ускоряем работу в AutoCAD. Автонумерация текста
Часто требуется промаркировать какие-либо элементы на чертеже. Например, автоматы в схеме электрического щита, электрооборудование на плане. Как правило, маркировка при этом состоит из постоянной части (базы) и изменяемой (порядкового номера элемента). Трудоёмкость данной задачи можно снизить, воспользовавшись встроенными возможностями AutoCAD. Для иллюстрации рассмотрим маркировку автоматических выключателей в схеме электрического щита.

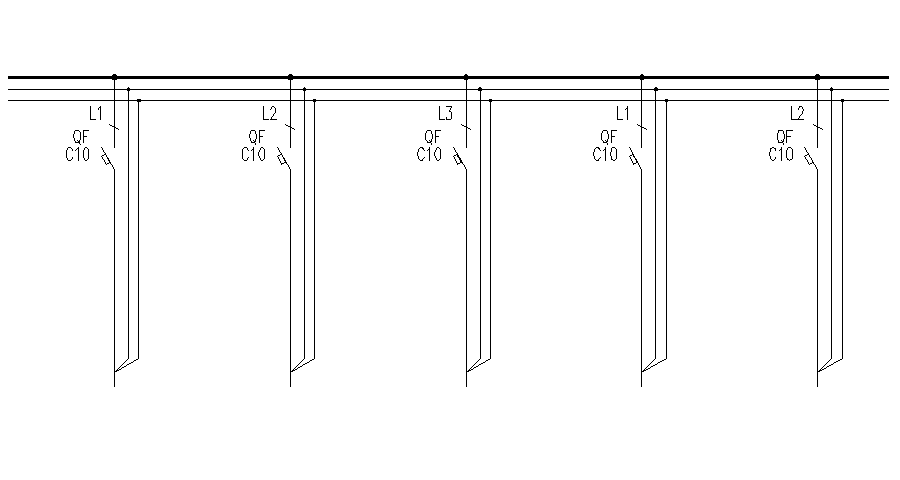

Автоматы в схеме должны быть промаркированы QF1, QF2, QF3 и т.д. Постоянная часть маркировки — QF, переменная часть — порядковый номер автомата в схеме — 1, 2, 3.
Отрисовка схемы выполняется готовыми элементами. Берём заготовку и копируем нужное количество раз. Далее в меню Express выбираем команду Automatic text numbering. Или вводим в командной строке _tcount
Выбираем объекты (текст) и нажимаем Enter.
Далее вводим параметры команды:
- Запрос по сортировке выбранных элементов. Вводим по X, Y или в том порядке, в каком выбраны элементы (по-умолчанию установлено значение параметра «В порядке выбора»);
- Вводим через запятую стартовое значение переменной части и приращение (по-умолчанию 1,1);
- Запрос по месту размещения цифр в тексте. Доступны опции Prefix/Префикс (цифры будут добавлены в начало текста), Suffix/Суффикс (цифры будут добавлены в конец текста), Owerite (текст будет заменен цифрами), Find&Replace/НайтиЗаменить (указанный текст будет заменен цифрами). В данном случае нас интересует опция Suffix/Суффикс.

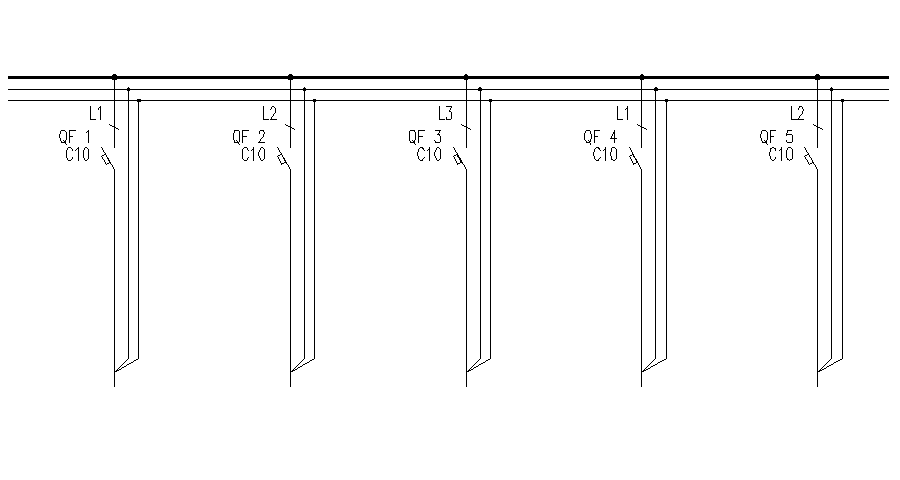

В итоге AutoCAD автоматически пронумерует элементы.
При большом количестве элементов использование данной команды позволяет выполнить маркировку элементов гораздо быстрее по сравнению с корректировкой каждого элемента вручную.
AutoCAD 360
AutoCAD 360 (ранее AutoCAD WS) — интернет-приложение на базе облачных вычислений , а также программа для мобильных устройств на Apple iOS (iPad и iPhone) и Android , распространяющееся по бизнес-модели freemium . Компанией предлагаются 3 тарифных плана — бесплатный (Free) и 2 платных: Pro и Pro Plus . Пользователям бесплатного тарифного плана доступны базовые инструменты для просмотра и редактирования файлов формата DWG, загруженных в онлайн-хранилище Autodesk 360, при этом набор инструментов довольно ограничен . Для подписавшихся на платные тарифные планы предлагаются расширенные возможности: создание новых чертежей, дополнительные инструменты редактирования, поддержка файлов большого размера, увеличенный объём доступного онлайн-хранилища и другие. Имеется возможность подключения AutoCAD 360 и к другим облачным сервисам (помимо Autodesk 360), но редактирование файлов из сторонних источников доступно только для платных тарифных планов .
В AutoCAD для настольных операционных систем предусмотрена возможность прямой связи с данным сервисом (начиная с версии 2012).
Revit
Revit – это комплексная система автоматизированного проектирования зданий, которая позволяет архитекторам, инженерам и строителям создавать, изменять и управлять информацией о проекте в одном цифровом моделировании здания.
Основные особенности программы Revit:
- Интеграция всех аспектов проектирования и строительства зданий в одном моделировании;
- Возможность создания трехмерной модели здания с подробными эскизами, планами и спецификациями;
- Автоматизированный расчет и анализ различных параметров здания, включая прочность, энергопотребление и освещение;
- Интеграция с другими программами, такими как AutoCAD и Navisworks;
- Возможность генерации документации и отчетов, включая чертежи и спецификации;
- Легкая совместная работа и обмен данными между участниками проекта;
- Расширяемость и наличие множества дополнительных модулей и плагинов.
Revit является одной из наиболее популярных программ для проектирования и моделирования зданий и используется в различных отраслях, таких как архитектура, строительство и инженерия.
Одним из преимуществ Revit является то, что она предоставляет возможность работать с цифровой информацией о здании на всех его этапах – от проектирования до эксплуатации и ремонта. Это позволяет значительно сократить время и затраты на проектирование, улучшить качество и точность проекта, а также обеспечить более эффективную работу всего проектного коллектива.
Базовая подсистема
Здесь существуют следующие разновидности CAD:
- На основе подсистемы геометрического моделирования и машинной графики. Такие САПР в основном ориентируются на различные приложения, в которых в качестве основной процедуры проектирования выступает конструирование, то есть четкое определение пространственных форм, а также взаимного месторасположения объектов. Именно поэтому в эту группу входят многие САПР из сферы машиностроения, основанные на базе графических ядер. В наше время достаточно часто принято использовать унифицированные графические ядра.
- На основе СУБД. Они в основном ориентируются на те приложения, в которых есть возможность, проводя относительно несложные математические расчеты, переработать достаточно большой объем информации. Их часто можно встретить в технико-экономических приложениях, таких как проектирование бизнес-планов, но при этом нередко их используют и в процессе проектирования крупных объектов наподобие щитов управления в автоматических системах.
Помимо этого, существуют также комплексные САПР, в которые входят подсистемы всех предыдущих видов. В качестве характерных примеров таких комплексных систем стоит привести программное обеспечение, которое активно используется в современном машиностроении, или же САПР БИС. Последний включает в свой состав СУБД и различные подсистемы проектирования компонентов, функциональных и логических схем, топологии кристаллов, а также тесты для анализа годности изготовленных изделий. Для того чтобы обеспечить нормальное управление такими сложными программами, принято использовать специализированные системные среды.
Слайд 16T-FLEX Программный комплекс T-FLEX CAD/CAM/CAE/CAPP/PDM объединяет программы для трехмерного проектирования, модули
подготовки управляющих программ для станков с ЧПУ и инженерных расчетов.
САПР T-FLEX CAD — профессиональная конструкторская программа. САПР T-FLEX CAD объединяет мощные параметрические возможности 2D и 3D-моделирования со средствами создания и оформления чертежей и конструкторской документации. Технические новшества и хорошая производительность САПР T-FLEX CAD в сочетании с удобным и понятным интерфейсом делают САПР T-FLEX CAD универсальным и эффективным средством 2D и 3D-проектирования изделий. Благодаря широкому набору конструкторских инструментов САПР T-FLEX CAD является лучшим выбором для решения любых проектных задач. Конструкторы по всему миру используют САПР T-FLEX CAD в самых различных отраслях промышленности: общем машиностроении и приборостроении, в аэрокосмической, автомобильной и судостроительной отраслях, а также в проектно-строительных организациях.
Разработчик — Топ-Системы, Москва
Каковы различные области применения AutoCAD?
AutoCAD используется в различных отраслях промышленности. Хотя изначально он был создан для использования в архитектуре и строительстве, в настоящее время он используется во множестве секторов и приложений.
Архитектурный дизайн

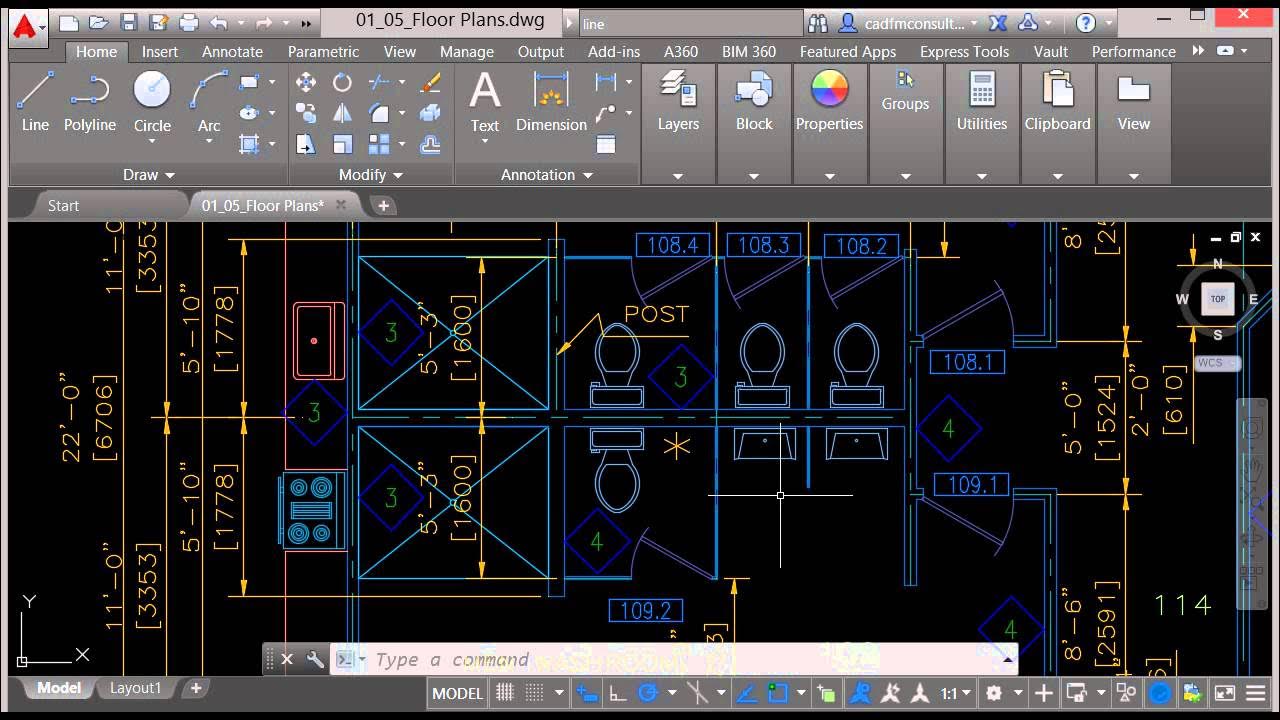

AutoCAD в основном используется архитектором для подготовки планов этажей, конструкций и проектов зданий. Поскольку эти планы, как правило, очень подробные и точные, AutoCAD позволяет архитектору легко воплотить свое видение в жизнь, не жертвуя точностью размеров.
AutoCAD также позволяет проектировщику просматривать точные данные о проекте здания, помогая им выявлять и исправлять недостатки проекта до начала фактического строительства.
Дизайн интерьера
AutoCAD чаще всего используется дизайнерами интерьеров, которые предпочитают создавать 3D-версии своих интерьеров. AutoCAD позволяет дизайнеру интерьеров создавать реалистичные модели помещений, обеспечивая поддержку твердотельных, поверхностных и сетчатых моделей.
Также доступны инструменты 3D-рендеринга и навигации, поддерживающие вращающиеся, движущиеся или парящие дисплеи, поэтому дизайнер интерьеров может действительно отображать и представлять свои проекты так, как они хотят.
AutoCAD также поддерживает презентацию, позволяя дизайнеру применять уникальное освещение и материалы, чтобы придать своим 3D-моделям более реалистичный и элегантный вид. Облачный рендеринг также поддерживается, поэтому нет необходимости иметь мощный ноутбук, поддерживающий приложения для 3D-моделирования. Проверять Лучшие приложения с дополненной реальностью для дизайна интерьера и декора для Android.
Машиностроение
Хотя AutoCAD в первую очередь предназначен для архитекторов и дизайнеров, инженеры-механики также часто используют его для подготовки визуальных материалов, помогающих в его работе. Инженер-механик использует AutoCAD для подготовки конкретных моделей и чертежей, связанных с различными продуктами.
Модный дизайн
Некоторых это может удивить, но Fashion Designer также использует AutoCAD. Он считается одним из лучших инструментов повышения производительности для дизайнера одежды, позволяя им более точно подготавливать рисунки, выкройки и детализированные проекты.
Кроме того, модельер также может создавать различные варианты одного и того же дизайна, а поскольку AutoCAD сохраняет размеры для дальнейшего использования, дизайнер может применять их к различным текстурам и узорам. Проверять Лучшие сайты для создания собственной обуви онлайн.

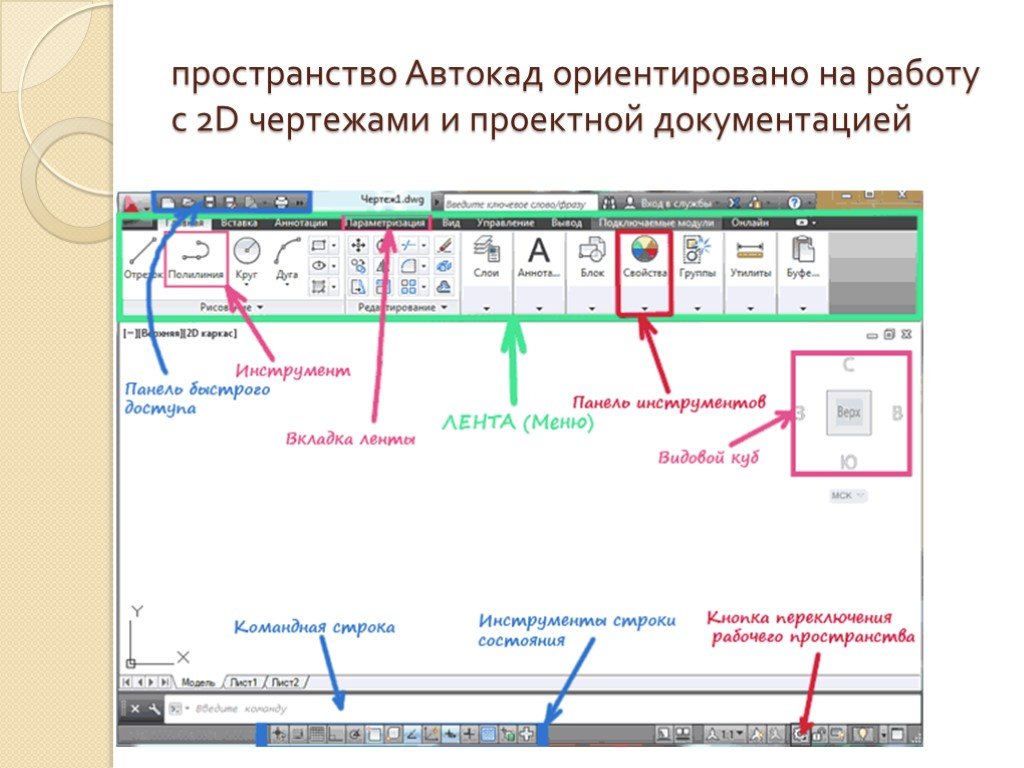

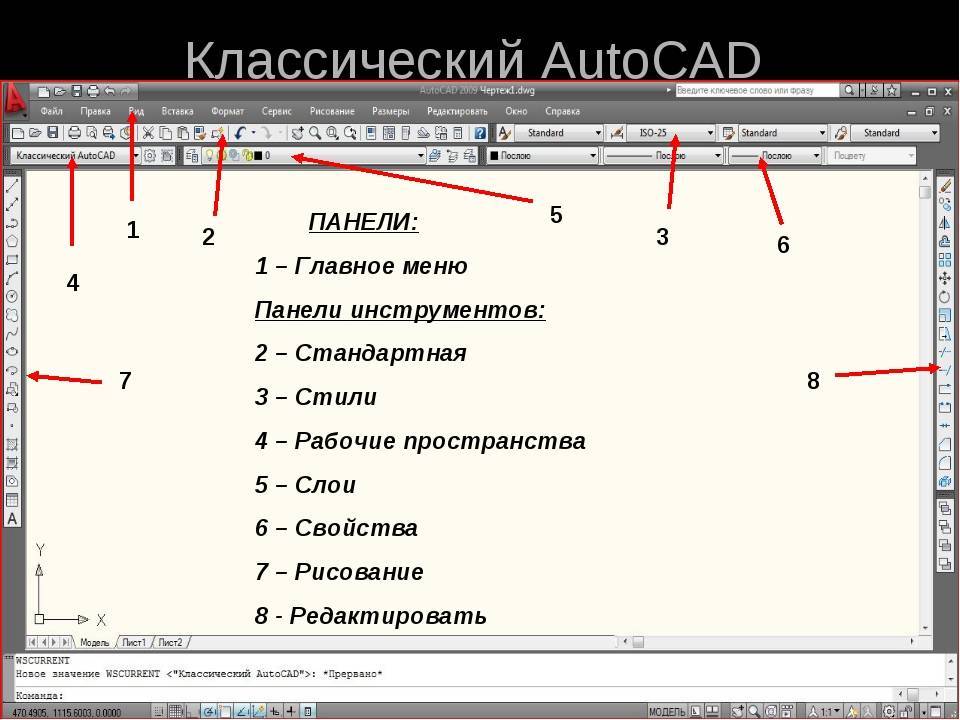

Интерфейс
Как пользоваться автокадом в обновленном варианте? Точно так же, как и в предыдущих. Разработчики не меняют интерфейс, они не трогают базу – только вносят небольшие изменения. Если пользовались предыдущим вариантом, то легко справитесь с актуальными дополнениями, текущими нововведениями. А вот работа с автокадом без подготовки и специального обучения достаточно проблематична. Слишком много времени вы потратите на знакомство с функционалом программы. Хотя для освоения автокад инструкции для чайников будет вполне достаточно, потому что компания создала доступный интерфейс. Программа русифицирована. Значение большинства виртуальных кнопок понятно задолго до их использования. Достаточно взглянуть на картинку, чтобы понять, какая функция здесь скрывается.
Автонумерация блоков в Автокаде
Если вам приходится регулярно нумеровать точки, пикеты, опоры освещения и т.п. в Автокаде, то облегчите себе жизнь и автоматизируйте этот процесс.
Автоматическая нумерация блоков Автокад
Для решения данной задачи воспользуемся Lisp, который позволит пронумеровать наши блоки, а в случае необходимости и перенумеровать их очень быстро.
Для наглядности давайте проделаем небольшую практическую работу:
1. Первым делом необходимо создать блок, у которого в качестве атрибута будет находиться его номер, но чтоб не отвлекаться и не затягивать урок скачайте файл с уже подготовленным блоком, кликнув здесь.
Важно. Как создать блок с атрибутом, посвящен урок расположенный тут
2. Скачайте архив с lisp для автоматической нумерации блока, кликнув здесь.
3. Откройте чертеж, и сделайте несколько копий блока нумерованной точки.
4. Загрузите приложение для нумерации бока (если не знаете как, см. здесь).
5. Запустите команду, введя в строке состояния KAN и на запрос [Number/Renumber]? (нумерация или перенумерация) нажмите Enter.
6. В следующем запросе Input Start or Offset Number: укажите начальный номер.
7. Осталось последовательно указать блоки, которые необходимо пронумеровать, затем нажать Enter и вуаля.
Примечание. Работает предварительный выбор объектов, если потребуется выбрать блоки рамкой во время команды введите Р (_W), при этом нумерация начнется с последней копии блока.
Если вам потребуется сменить начальную нумерацию, то просто воспользуйтесь опцией Renumber.
Ну и если захотите создать кнопку (как см. здесь) с данной командой, то в поле макрос скопируйте этот код:
Интересно. Как вывести координаты точек в таблицу AutoCAD или Excel читайте тут.

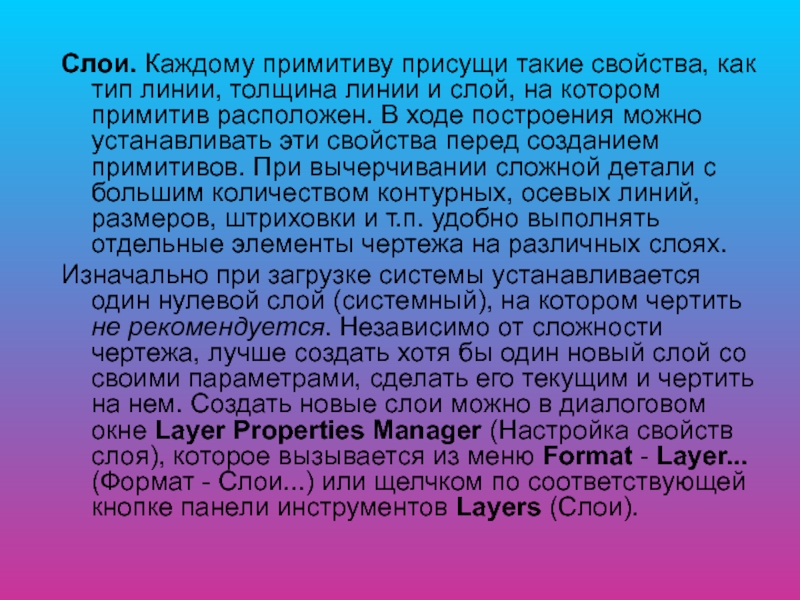

Слайд 29Слои. Каждому примитиву присущи такие свойства, как тип линии, толщина линии
и слой, на котором примитив расположен. В ходе построения можно устанавливать эти свойства перед созданием примитивов. При вычерчивании сложной детали с большим количеством контурных, осевых линий, размеров, штриховки и т.п. удобно выполнять отдельные элементы чертежа на различных слоях.Изначально при загрузке системы устанавливается один нулевой слой (системный), на котором чертить не рекомендуется. Независимо от сложности чертежа, лучше создать хотя бы один новый слой со своими параметрами, сделать его текущим и чертить на нем. Создать новые слои можно в диалоговом окне Layer Properties Manager (Настройка свойств слоя), которое вызывается из меню Format — Layer… (Формат — Слои…) или щелчком по соответствующей кнопке панели инструментов Layers (Слои).
Функциональные возможности[править | править код]
Ранние версии AutoCAD оперировали небольшим числом элементарных объектов, такими как круги, линии, дуги и текст, из которых составлялись более сложные. В этом качестве AutoCAD заслужил репутацию «электронного кульмана», которая остаётся за ним и поныне. Однако на современном этапе возможности AutoCAD весьма широки и намного превосходят возможности «электронного кульмана».
В области двухмерного проектирования AutoCAD по-прежнему позволяет использовать элементарные графические примитивы для получения более сложных объектов. Кроме того, программа предоставляет весьма обширные возможности работы со слоями и аннотативными объектами (размерами, текстом, обозначениями). Использование механизма внешних ссылок (XRef) позволяет разбивать чертёж на составные файлы, за которые ответственны различные разработчики, а динамические блоки расширяют возможности автоматизации 2D-проектирования обычным пользователем без использования программирования. Начиная с версии 2010, в AutoCAD реализована поддержка двумерного параметрического черчения. В версии 2014 появилась возможность динамической связи чертежа с реальными картографическими данными (GeoLocation API).
AutoCAD включает в себя полный набор инструментов для комплексного трёхмерного моделирования (поддерживается твердотельное, поверхностное и полигональное моделирование). AutoCAD позволяет получить высококачественную визуализацию моделей с помощью системы рендеринга mental ray. Также в программе реализовано управление трёхмерной печатью (результат моделирования можно отправить на 3D-принтер) и поддержка (позволяет работать с результатами 3D-сканирования). Тем не менее, следует отметить, что отсутствие трёхмерной параметризации не позволяет AutoCAD напрямую конкурировать с машиностроительными САПР среднего класса, такими как Inventor, SolidWorks и другими. В состав AutoCAD 2012 включена программа Inventor Fusion, реализующая технологию прямого моделирования.
Основные термины и понятия
AutoCAD – это компьютерная программа, предназначенная для создания двухмерных и трехмерных чертежей и моделей различных объектов. Она широко используется в инженерии, архитектуре, дизайне и других отраслях, связанных с проектированием и конструированием.
Чертеж – это графическое изображение объекта или конструкции, выполняемое по определенным правилам и стандартам. В AutoCAD чертежи создаются с помощью специальных инструментов и можно сохранять в различных форматах.
Трехмерное моделирование – это процесс создания трехмерной модели объекта с помощью программы AutoCAD. Оно позволяет визуализировать объект в пространстве и проводить различные анализы и модификации.
Пользовательский интерфейс – это набор инструментов, панелей и элементов управления, предоставляемых программой AutoCAD. Он позволяет пользователю взаимодействовать с программой и выполнять различные операции.
Линия – это базовый графический элемент в AutoCAD, который используется для создания различных графических объектов. Линии могут быть горизонтальными, вертикальными, наклонными или кривыми.
Блок – это группировка одного или нескольких графических объектов, которые объединяются вместе для удобства использования и редактирования. Блоки могут быть повторно использованы в различных частях чертежа или в других проектах.
Точка – это базовый графический элемент в AutoCAD, представляющий собой координаты в пространстве. Точки могут быть использованы для указания определенных позиций или для создания линий и других объектов.
Палитра инструментов – это окно программы AutoCAD, которое содержит набор инструментов для создания, редактирования и управления графическими объектами. Палитры инструментов позволяют быстро найти нужный инструмент и выполнить соответствующую операцию.
Диалоговое окно – это специальное окно, которое появляется при выполнении определенных команд в программе AutoCAD. В диалоговом окне пользователь может настроить различные параметры и выполнить указанные операции.
Печать – это процесс вывода чертежей и моделей на бумагу или в электронный формат. AutoCAD предоставляет различные опции и настройки печати, которые позволяют получить качественные и точные результаты.
Масштабирование – это процесс изменения масштаба размеров графических объектов на чертеже или в трехмерной модели. AutoCAD позволяет масштабировать объекты по разным осям и в разных пропорциях, чтобы добиться нужного визуального эффекта.
Аннотация – это процесс добавления текста, размеров и других атрибутов на чертеж или в трехмерную модель. Аннотации используются для указания размеров объектов, добавления подписей и пояснений, а также для создания спецификаций и других документов.
Таблица – это графический элемент, позволяющий представлять данные в виде таблицы на чертеже или в трехмерной модели. Таблицы могут содержать числа, текст, формулы и другие данные, а также могут быть связаны с внешними источниками информации.
Что надо помнить о нумерации проводов
- AutoCAD Electrical позволяет использовать четыре типа номеров провода: обычный, фиксированный, дополнительный и клемма/цепь. Для каждого из этих типов используется свой собственный слой.
- AutoCAD Electrical позволяет располагать номера проводов над проводами, под проводами, на одной линии с проводом и на выноске.
- Одной цепи может быть назначен и проставлен только один номер провода. Для добавления дополнительных номеров на других участках этой цепи необходимо воспользоваться командой Копировать номер провода.
- Если провод не имеет длинных прямолинейных участков или рядом присутствуют какие-то другие элементы чертежа, при добавлении номера автоматически создается выноска с номером провода на свободное поле чертежа, если выноски не запрещены в настройках проекта или чертежа.
