Всем хочется похвастать игровой сборкой, где любой элемент переливается всеми цветами радуги. Раньше это было доступно только умельцам и любителям работать с паяльником, а сейчас каждый может сделать свой компьютер сногсшибательным. Но, помимо фантазии и художественного взгляда, пользователю необходимо иметь хотя бы базовое понятие о принципах работы подсветки и о том, как ее правильно подключить. Тем более, устройства используют целый прицеп различных подключений, разъемов и программного обеспечения. И мы ему в этом поможем.

Тенденция к подсвечиванию всего и вся стала не просто трендом, а почти современным искусством. Разноцветные огоньки есть в любых устройствах: часы, холодильники, телефоны, ноутбуки и компьютеры. Причем, именно моддинг настольных компьютеров сформировал вкус к RGB-подсветке у современных пользователей. Производители комплектующих быстро переняли опыт домашних энтузиастов и стали совершенствовать все, что с этим связано. На это также повлияло развитие диодной индустрии и появление микроконтроллеров, которые теперь занимаются созданием «магии» в корпусе.

Сколько можно установить вентиляторов на один разъем?

4-контактный Molex разъём ATX12V (именуемый также P4 power connector), одновременно являющийся вилкой и розеткой, позволяет подключать параллельно неограниченное количество устройств. Мощность у таких устройств небольшая. Поэтому при желании вы можете установить все корпусные вентиляторы на один разъём.

Двухсторонний Molex

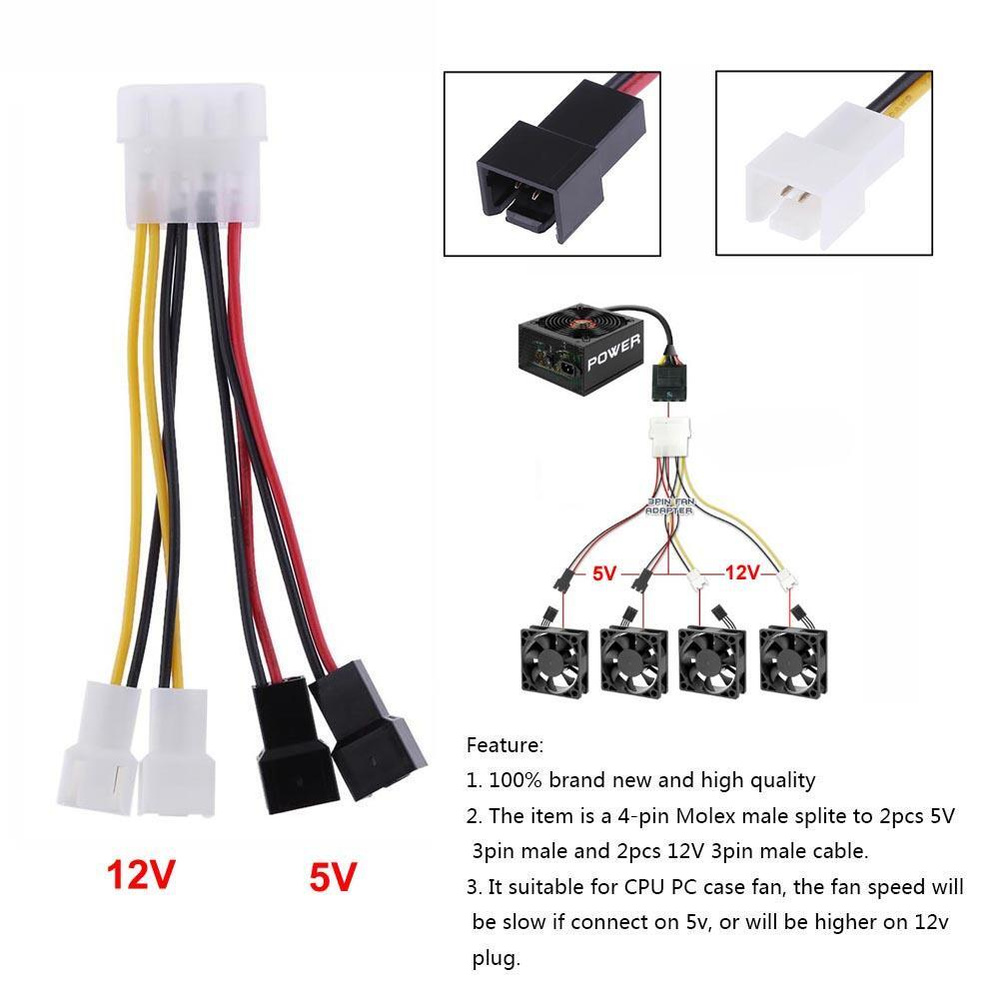

Также в продаже есть разветвители. Например, с четырёх контактного Molex на 4 вентилятора с коннектором 3-pin

Обращайте внимание на цвет: белый – 12 В, чёрный – 5В

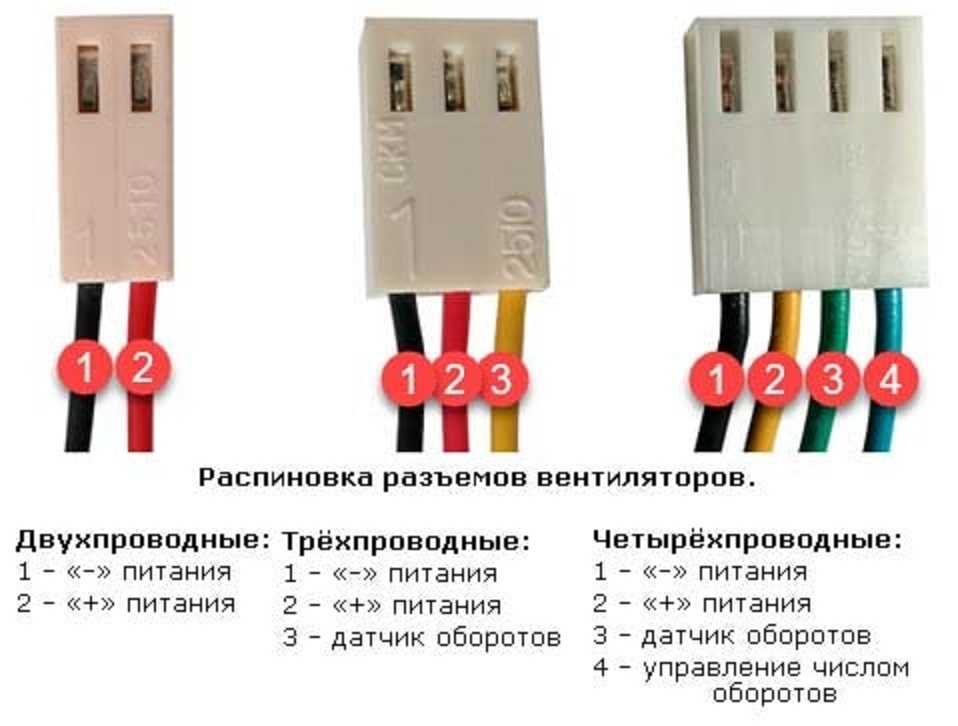

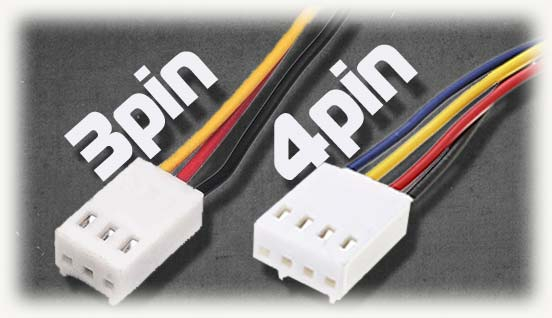

У 3-pin и 4-pin разъёмов есть ограничения. Если не заниматься кустарной самодеятельностью, а использовать заводские коннекторы, один разъём на материнской плате допускает подсоединение одного вентилятора. С помощью разветвителя можно увеличить количество, но я бы не стал сажать на один слот больше двух вертушек.

Управление RGB-подсветкой с помощью программного обеспечения

Современные RGB-вентиляторы обычно поставляются с программным обеспечением, которое позволяет настраивать и управлять их подсветкой. Такое программное обеспечение обычно имеет удобный и интуитивно понятный интерфейс, который позволяет непрофессионалам без труда освоить все возможности настройки RGB-подсветки.

Варианты программного обеспечения для управления RGB-подсветкой могут варьироваться в зависимости от производителя вентиляторов. Некоторые производители разрабатывают специальные программы для своих устройств, в то время как другие предлагают универсальные программы, которые могут работать с различными моделями и брендами RGB-вентиляторов.

С помощью программного обеспечения вы можете:

• Настроить цвет подсветки. С большинством программ вы сможете выбирать из огромного спектра цветов или использовать предустановленные цветовые схемы.
• Управлять режимами подсветки. Программное обеспечение позволяет настраивать различные режимы и эффекты освещения, такие как изменение цвета, пульсация, дыхание и многое другое.
• Синхронизировать подсветку с другими RGB-устройствами в вашей системе. Некоторые программы имеют функцию синхронизации, которая позволяет согласовать работу RGB-подсветки вентиляторов с подсветкой других устройств, таких как клавиатура, мышь или материнская плата.
• Настроить скорость и направление вращения вентилятора. Некоторые программы позволяют регулировать скорость вращения вентиляторов и изменять их направление вращения.
• Создавать собственные настройки подсветки. Некоторые программы предоставляют возможность создавать и сохранять собственные настройки RGB-подсветки вентиляторов.

При установке программного обеспечения для управления RGB-подсветкой проверьте совместимость с вашей операционной системой и моделью вентиляторов. Обычно производитель предоставляет все необходимые драйверы и инструкции по установке.

Использование программного обеспечения для управления RGB-подсветкой вентилятора позволит вам создать яркую и эффектную атмосферу в вашем компьютерном кейсе, а также согласовать подсветку с другими RGB-устройствами в вашей системе.

Виды систем охлаждения для подключения к материнской плате

Охлаждение бывают разное не только по цвету и размеру, но и по функциональному предназначению. В основном идёт разделение на процессорные кулеры, что охлаждают CPU в непосредственном контакте.

Далее идут вентиляторы корпуса, о которых шла речь выше: они регулируют сам воздушный поток, проходящий через системный блок, а также могут косвенно или прямо охлаждать отдельные элементы компьютера.

А также не стоит забывать вентиляторы водяной помпы, отводящие тепло от радиатора сего устройства.

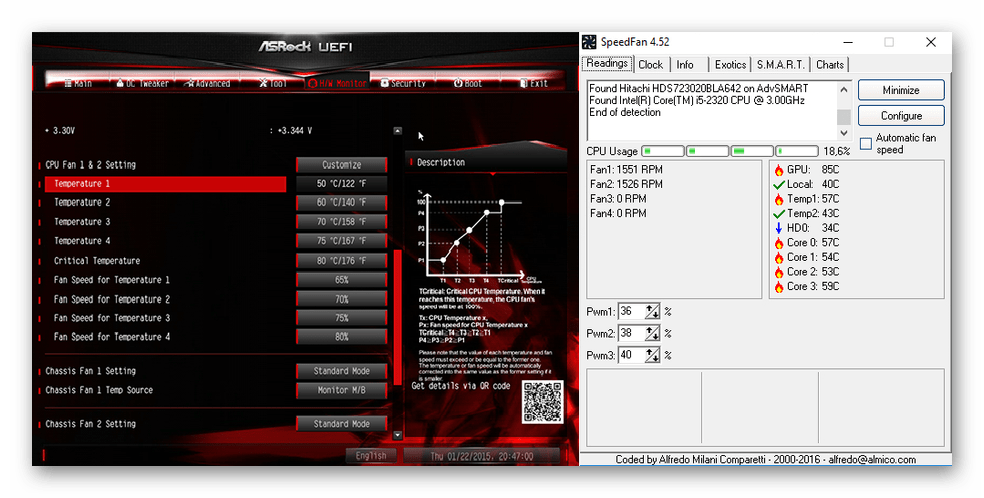

Все они подсоединяются к материнской плате и управляются через неё с помощью BIOS, UEFI или утилит операционной системы.

Начнём рассмотрение с самых важных вентиляторов, без которых работа системы будет невозможна или принесёт крайний дискомфорт.

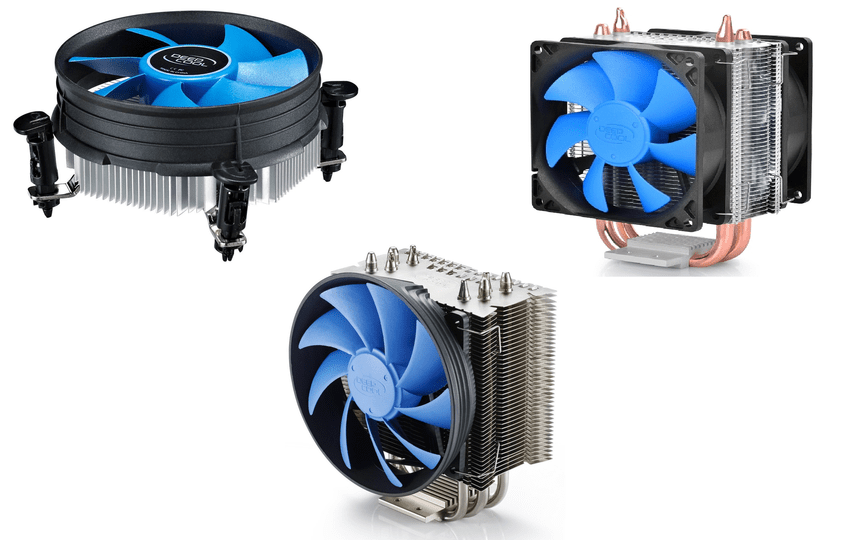

Вариант 1: Процессорный кулер

Отсутствие кулера на CPU чревато быстрым перегревом данного элемента, кроме того, некоторые подсистемы BIOS даже не дадут вам начать загрузку операционной системы без установленной системы охлаждения. Подключить его к материнской плате довольно легко, необходимо правильно монтировать его на ЦПУ и подсоединить пиновый провод в соответствующий разъём, который подписан на плате следующим образом: «CPU_FAN».

Даже для башенных кулеров со сдвоенными вентиляторами вам хватит одного разъёма, так как такие устройства снабжаются специальным коннектором, соединяющий два вентилятора, чтобы те запитывались по одному проводу.

Подробнее: Установка и снятие процессорного кулера

Таков самый правильный способ подключения кулеров процессора. Конечно, при желании можно подключать их в другие разъёмы, речь о которых пойдёт далее, но тогда не будет гарантировано нужное напряжение и уровень контроля оборотов. Однако в моделях типа Cooler Master MasterAir MA620P, где присутствует возможность использовать 3 вентилятора, не говоря уже о вычурных решениях энтузиастов, потребность в разъёмах будет только возрастать, такой спрос может удовлетворить хорошая материнская плата с уклоном на гейминг.

Вариант 2: Корпусный вентилятор

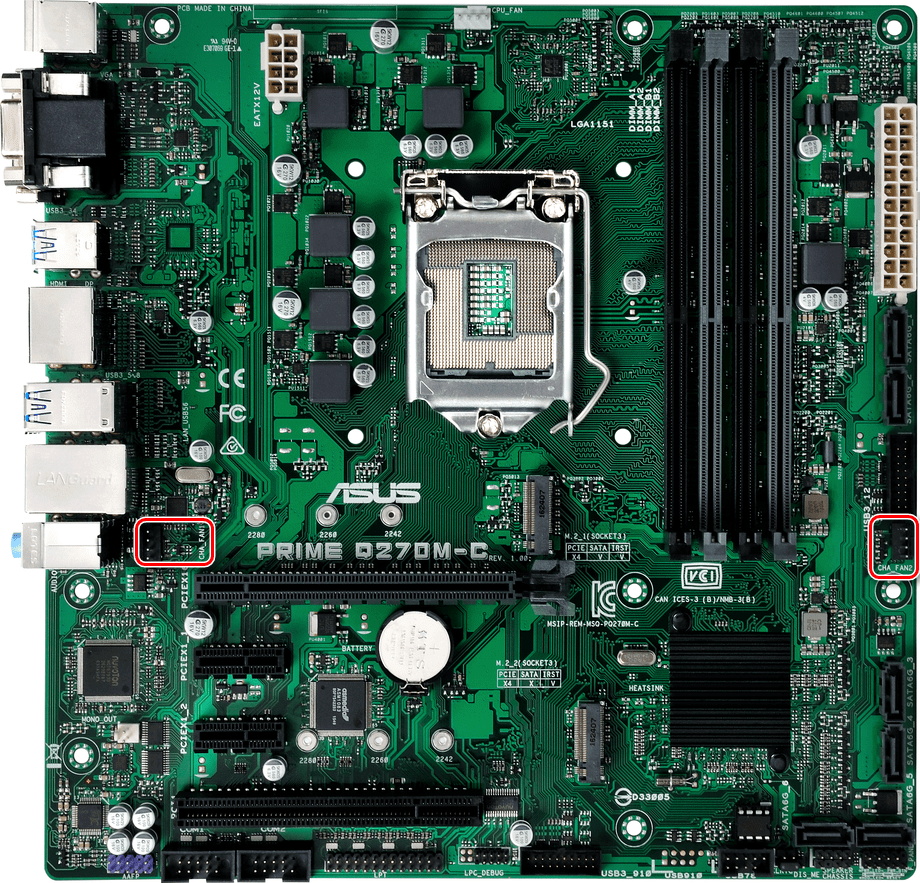

Следующими по важности идут вентиляторы всего компьютера. Чаще всего их два — на вдув воздуха и на выдув — обычно такого количества хватает для штатной работы ПК без экстремальных нагрузок

Для установки устройств монтируйте их на любом подходящем месте корпуса вашего компьютера, после чего соедините провод, идущий от элемента охлаждения с разъёмом на материнской плате, подписанным «CHA_FAN» или «SYS_FAN». При этом в конце должна быть цифра от «1» до максимального количества вентиляторов, что можно подключить к вашей материнке, включая буквенно-цифровые обозначения вроде «4А» или «3В».

Такие вентиляторы, в зависимости от конструктивных особенностей корпуса, могут располагаться на передней, задней, или боковой крышке, кроме того, есть варианты с обдувом жёстких дисков и прочих компонентов системы. При этом вы сами выбираете, как должен функционировать тот или иной вентилятор: нагнетая воздух в системник в определённом месте или же, наоборот, выводя его.

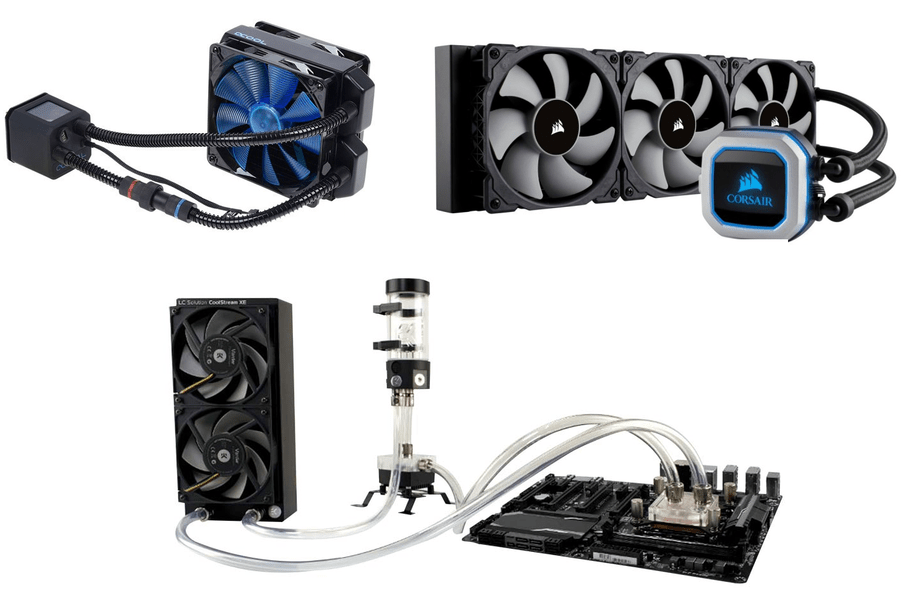

Вариант 3: Вентиляторы водяной помпы

Особняком от прочих стоят вентиляторы водяной помпы. Следует уточнить, что их количество может ранжироваться от 1 до 3 штук, в зависимости от длины радиатора в необслуживаемых системах водяного/жидкостного охлаждения, а также схемы пользователям в кастомных. Они соединены так, чтобы запитываться от одного провода, но их можно и разъединить для предоставления каждому вентилятору своего разъёма. Следует разделить подключение необслуживаемых СВО и кастомных. В случае первых следует подключать их вентиляторы так же, как и обычные воздушные, в разъём «CPU_FAN».

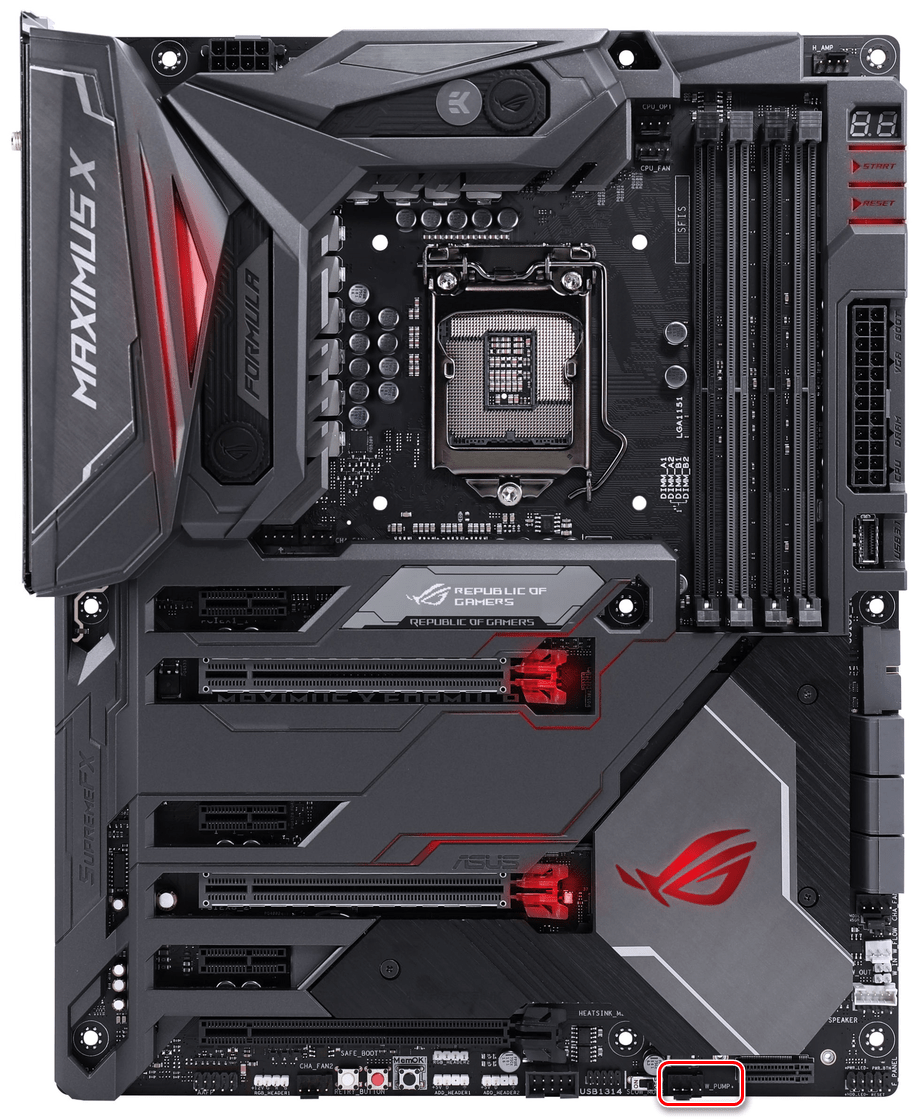

Кастомные СЖО лучше подключать к специализированным разъёмам, подписанным «W_PUMP», «W_PUMP+» или «PUMP_FAN», которые подают большее напряжение.

В данной статье были рассмотрены общие случаи подключения различных видов системы охлаждения к материнской плате. Чаще всего подсоединить одно к другому очень легко, и разъёмы подписаны соответственно: «CPU_FAN», «CHA_FAN»/»SYS_FAN» или «W_PUMP»/»PUMP_FAN», однако стоит разбираться в них и не путать, что может быть чревато выходом из строя вентиляторов или их контроллеров.

FAQ:

Что такое RGB-подсветка на ПК?

RGB-подсветка на ПК — это использование светодиодных ламп для создания разноцветных и настраиваемых световых эффектов на различных компонентах компьютера, таких как клавиатура, мышь, вентиляторы и даже сам корпус.

Как добавить RGB-подсветку в компьютер?

Существует несколько способов добавить RGB-подсветку в компьютер. Можно приобрести отдельные RGB-компоненты, например вентиляторы или светодиодные ленты, и установить их в корпус. В качестве альтернативы можно приобрести корпус со встроенной RGB-подсветкой. Кроме того, для управления световыми эффектами компонентов можно использовать программное обеспечение для RGB-подсветки.

Каковы преимущества RGB-подсветки в ПК?

RGB-подсветка в ПК преследует как практические, так и эстетические цели. С практической точки зрения, она позволяет улучшить общую вентиляцию компьютера, визуально отображая скорость вращения вентиляторов. С эстетической точки зрения она позволяет создать индивидуальную и визуально ошеломляющую систему, отражающую ваш стиль и улучшающую игровую или рабочую обстановку.

Можно ли синхронизировать RGB-подсветку с другими устройствами?

Да, многие системы RGB-подсветки рассчитаны на совместимость с другими устройствами. Вы можете синхронизировать RGB-подсветку компьютера с клавиатурой, мышью, монитором и даже другими интеллектуальными устройствами в комнате. Это позволяет создать целостную систему освещения и получить интересные и динамичные световые эффекты.

Сложно ли установить RGB-подсветку?

Нет, установка RGB-подсветки в ПК обычно проста и не требует сложных технических навыков. Большинство компонентов RGB поставляются с интуитивно понятными инструкциями и разъемами “plug-and-play”

Однако для обеспечения правильной установки и совместимости важно следовать рекомендациям производителя

Какое программное обеспечение можно использовать для управления RGB-подсветкой на ПК?

Существует несколько популярных программ для управления RGB-подсветкой на ПК. Среди наиболее распространенных программ — Corsair iCUE, Razer Synapse и NZXT CAM. Эти программы позволяют настраивать световые эффекты, цвета и узоры RGB-компонентов.

См. также:

• Когда была создана Fortnite? Ключевые даты в истории Fortnite
• Освоение искусства повышения уровня в Call of Duty: Modern Warfare
• Как играть в покемонов: Руководство для начинающих
• World of Warcraft: Shadowlands: Дата выхода, Ковенанты, пре-патч и все, что мы знаем
• Понимание Vcore: Руководство по снижению температуры процессора
• Узнайте, как восстановить удаленные сообщения в мобильных легендах
• Расширенная версия Stardew Valley: Великолепное расширение для любимой игры

Способы подключения RGB-подсветки к компьютеру

Чтобы самостоятельно изготовить подсветку рабочего места, монитора или компьютера, не потребуется опыт и знания профессионального компьютерщика. Рассмотрим подробно самые распространённые варианты создания RGB-подсветки, отличающиеся способом подключения к источнику напряжения.

От блока питания компьютера

Этот способ считается самым безопасным и удобным в реализации. Поскольку на компьютерах устанавливают БП с хорошим запасом по мощности, бояться, что светодиодная лента перегрузит блок питания, не стоит. Но некоторые расчёты всё же потребуются – нужно узнать суммарный ток потребления всех компонент ПК, от центрального процессора и видеокарты до накопителей и метаринки – все эти данные можно отыскать в интернете. Как правило, в распоряжении остаётся порядка 3-5 ампер, чего вполне достаточно для подключения ленты длиной в несколько метров. Упростить расчёты поможет следующая таблица:

ВАЖНО. Все работы по монтажу ленты производятся при выключенном компьютере

Мы настоятельно рекомендуем не использовать кнопку включения блока питания, имеющуюся на корпусе ПК сзади, поскольку при выполнении работ её можно нажать случайно, а вытащить питающий провод из розетки.

Пошаговый алгоритм подключения:

• снимаем боковую крышку ПК;
• вскрывать БП не нужно. Он имеет достаточное количество проводов для подключения периферии. Желательно использовать разъём для подключения дисковода для НГМД (дискет), которые сейчас практически не используются, или незадействованный разъём для жёсткого диска. На оба подаётся питание 12 В;
• отрезаем сам разъём, будем использовать жёлтый и один из чёрных проводов, два остальных (красный и чёрный) нужно заизолировать. Жёлтый провод – питающий, чёрный – это минус, при подключении ленты не перепутайте, иначе она не будет работать;
• остаётся аккуратно припаять провода к концам светодиодной ленты (жёлтый – плюс, чёрный – минус);
• можно не отрезать разъём, а паять светодиодную ленту непосредственно к штырькам. Такой вариант даже предпочтительнее с точки зрения требований безопасности.

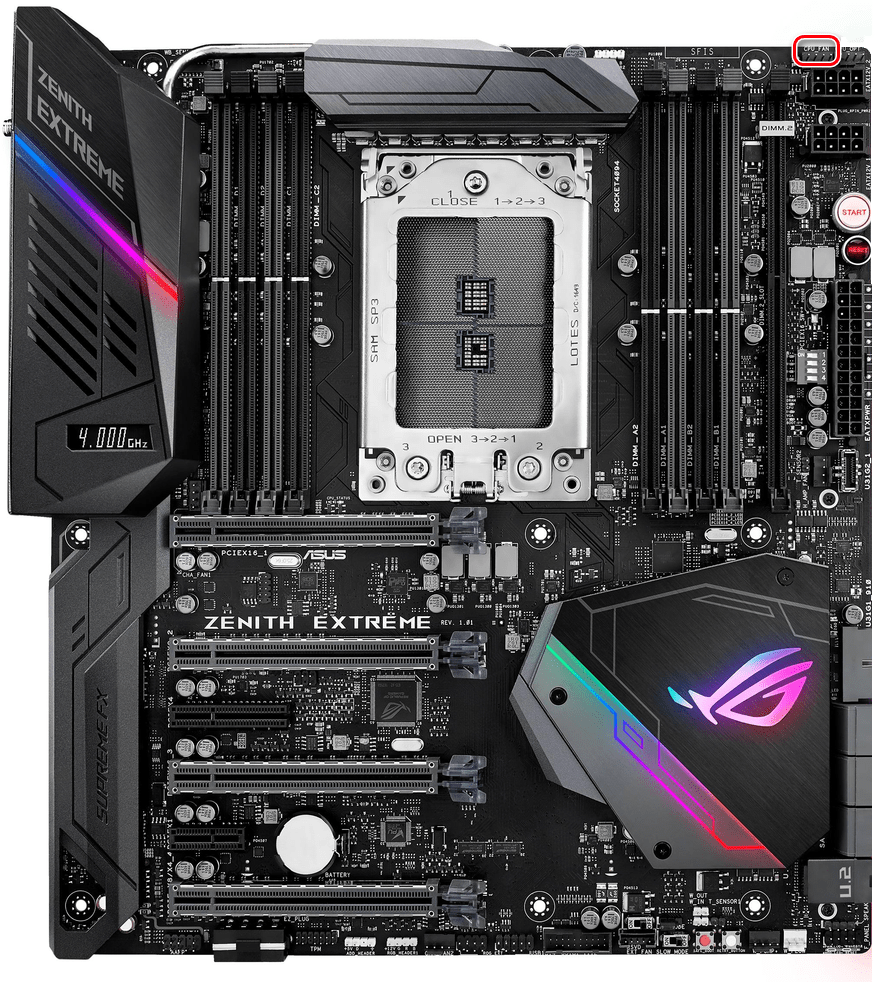

Через материнскую плату

Данный способ ещё проще, но он менее универсален, поскольку не все материнские платы имеют соответствующий разъём. Обычно он располагается с краю МП и имеет надпись RGB (четыре штырька) или RGBW (5 штырьков). Если таких разъёмов на вашей материнской плате нет, этот метод использовать не получится.

Разъём на 4 пина

Разъём на 5 пинов (RGBW)

Подробная инструкция, как подключить RGB-подсветку к корпусу материнской платы:

• рассчитываем длину ленты по тому же принципу, который описан в схеме с подключением через блок питания;
• отрезаем ленту по отмеченной на обратной стороне линии;
• для подключения к разъёму на материнской плате используем специальный коннектор, который можно приобрести в магазине радиодеталей;
• в одну сторону коннектора вставляем отрезанный конец ленты, затем надеваем фишку на разъём на материнской плате до упора;
• проверяем работоспособность ленты, включив компьютер;
• если всё нормально, крепим саму ленту (можно использовать специальный алюминиевый профиль с матовым пластиком, о котором мы уже упоминали).

Подключение RGB-подсветки непосредственно к материнской плате считается оптимальным вариантом, поскольку не требует пайки и обеспечивает более надёжный контакт.

Через USB

Оба описанных выше способа непригодны для ноутбуков, поэтому здесь целесообразнее использовать для подключения подсветки стандартный USB разъём. Метод вполне пригоден и для стационарных ПК, при условии наличия свободных разъёмов. Но здесь придётся учесть тот факт, что номинал напряжения, подаваемого на USB, ограничивается значением в 5 В, и по току ограничения ещё жёстче – всего 0.5 А. Поскольку лента рассчитана на питание 12 В, придётся приобрести специальный преобразователь, благо, стоит он недорого.

Пошаговый алгоритм:

• поскольку при повышении напряжения с 5 до 12 В сила тока падает в 2,5 раза до 0,2 А, длинную светодиодную ленту подключить не удастся. Рассчитать её длину легко простым суммированием, если знать потребление тока одним светодиодом. Оптимальный вариант – лента SMD3528 (60 диодов на погонный метр), при этом максимальная длина подсветки составит 0,5 м;
• для подключения ленты к разъёму можно использовать специальный коннектор.

ВНИМАНИЕ. Если длина ленты будет больше расчётной, USB разъём будет перегреваться и рано или поздно перегорит.

Как создать эффектную подсветку вентиляторов с помощью RGB-технологии

RGB-подсветка вентиляторов позволяет добавить стиль и индивидуальность к вашему компьютеру. Создавая эффектную подсветку, вы можете сделать свой компьютер уникальным и привлекательным. В этом разделе мы расскажем вам, как правильно настроить и управлять RGB подсветкой вентилятора.

Перед тем как начать настройку RGB-подсветки вентиляторов, убедитесь, что у вас есть подходящее оборудование. Вам понадобятся вентиляторы с поддержкой RGB-технологии, материнская плата или специальный контроллер для управления подсветкой, а также программное обеспечение для настройки и управления цветом и эффектами.

Шаг 1: Установить вентиляторы с поддержкой RGB-подсветки

• Определите, сколько вентиляторов вам понадобится для создания желаемого эффекта подсветки.
• Установите вентиляторы в ваш корпус компьютера, следуя инструкциям производителя.
• Подключите кабели подсветки от вентиляторов к материнской плате или контроллеру RGB-подсветки.

Шаг 2: Установить программное обеспечение для управления подсветкой

• Найдите и загрузите программное обеспечение от производителя ваших вентиляторов или контроллера RGB-подсветки.
• Установите программу на свой компьютер и запустите ее.

Шаг 3: Настроить цвет и эффекты подсветки

• Откройте программу управления подсветкой и найдите раздел, где вы можете настроить цвет и эффекты.
• Выберите желаемый цвет из палитры или введите RGB-значения для создания собственного цвета.
• Выберите желаемый эффект подсветки, такой как постоянная подсветка, плавное переливание цветов или смена цветов в такт с музыкой.
• Сохраните настройки и закройте программу управления подсветкой.

Шаг 4: Проверить работу подсветки

• Включите компьютер и убедитесь, что подсветка вентиляторов работает корректно.
• Если подсветка не работает или не отображает выбранные настройки, повторите шаги 2 и 3.

Теперь у вас должна быть эффектная подсветка вентиляторов с помощью RGB-технологии. Наслаждайтесь своим уникальным и стильным компьютером!

Собираем систему с подсветкой A-RGB: руководство Hardwareluxx

Подсветка RGB и A-RGB прочно утвердилась в сегменте ПК. Но какие варианты подсветки существуют, и как можно наиболее эффективно и удобно управлять всем ее многообразием? Как лучше всего синхронизировать подсветку? На все эти вопросы мы ответим в нашем руководстве.

За последние годы практически все компьютерные комплектующие обзавелись подсветкой RGB. Цветные LED проникли даже в блоки питания и SSD. Однако при обилии подсветки в современных системах возникает проблема синхронизации. Существуют разные стандарты подключения подсветки и управления, есть и проблемы совместимости. Конечно, только гармоничная и синхронизированная подсветка позволит показать систему во всей красе с инсталлированными компонентами. Кроме того, от подсветки может быть и практическая польза, например, когда разные цвета сигнализируют о диапазонах температур.

В нашем RGB FAQ мы не только рассмотрим основы RGB-подсветки, но также соберем готовую систему RGB. Мы расскажем о возможностях, которые открывает система подсветки, как их лучше всего реализовать на практике и управлять. Поговорим мы и о некоторых «подводных камнях». Для сборки системы мы выбрали компоненты одного производителя, а именно be quiet! В том числе корпус, систему водяного охлаждения с подсветкой A-RGB и новыми вентиляторами Light Wings, которые стали первыми с подсветкой A-RGB у производителя.

Подписывайтесь на группы Hardwareluxx ВКонтакте и Facebook, а также на наш канал в Telegram (@hardwareluxxrussia).

В чем разница между RGB, A-RGB и Digital RGB?

Перед тем, как мы перейдем к сборке системы, позвольте рассмотреть основы и терминологию. Обозначение RGB расшифровывается как три составных цвета: красный, зеленый и синий (red, green, blue). Подсветка RGB LED состоит из нескольких светодиодов в трех указанных цветах. Благодаря смешиванию цветов тройки диодов как раз дают 16,8 млн. оттенков. Классическая подсветка RGB подключается 4-контактным штекером и работает от напряжения 12 В. Выбор оттенков действительно очень большой, но все LED в составе элемента RGB-подсветки (вентилятора или полоски LED) могут одновременно светиться только одним цветом.

Если требуется выводить несколько цветов одновременно, то следует выбирать варианты A-RGB с адресуемыми RGB LED, управление которыми осуществляется раздельно. Некоторые производители вместо A-RGB используют обозначение Digital RGB. Типичный разъем A-RGB имеет три контакта, напряжение при этом составляет 5 В. На фотографии слева показан разъем A-RGB, а справа — RGB. Под ними на материнской плате расположены гребенки A-RGB и RGB. Подобное сочетание имеется на многих материнских платах, но в перспективе стандарт A-RGB наверняка будет доминировать. Наша тестовая материнская плата ASUS ROG STRIX Z590-E GAMING WIFI предлагает только один интерфейс RGB, но три A-RGB.

Какие стандарты используют для управления подсветкой?

Производители материнских плат любят выдумать маркетинговые названия своих систем подсветки. Например, у ASUS используется Aura Sync, хотя разъемы у всех обычно одинаковые. Вентиляторы A-RGB с обычным 3-контактным подключением могут работать на материнских платах разных производителей, будет поддерживаться и управление через фирменные утилиты. Но некоторые производители разрабатывают собственные стандарты подсветки с проприетарными разъемами, здесь можно отметить Corsair с экосистемой iCUE. Впрочем, и здесь тоже полной изоляции нет, Corsair интегрировала поддержку материнских плат ASUS Aura Sync в iCUE.

Конечно, проще всего синхронизировать элементы подсветки A-RGB, которые не были разработаны для отдельных экосистем. Например, вентиляторы Light Wings от be quiet! подключаются стандартным 3-контактным штекером A-RGB, поэтому управлять ими можно с помощью разных материнских плат или контроллеров A-RGB с подобными интерфейсами. В случае управления средствами материнской платы следует запускать фирменную утилиту соответствующего производителя.

Но можно воспользоваться и раздельными контроллерами A-RGB, которых тоже великое множество. Они позволяют управлять подсветкой кнопками, пультом ДУ или утилитой. Многие контроллеры не поддерживают программное управление, поэтому возможностей у них меньше. Зато утилиту устанавливать не потребуется. Контроллер будет полезен в том случае, если материнская плата не предлагает интерфейсы (A-)RGB, либо утилиту управления использовать не получится (например, под Linux). Но для управления A-RGB LED на материнских платах, памяти и видеокартах без программного обеспечения не обойтись.

<>Собираем систему с подсветкой A-RGB: руководство HardwareluxxТестовая система A-RGB, сборка

Особенности собственноручно сделанной подсветки

Чтобы избежать распространённых ошибок при проектировании и монтаже подсветки, запитывающейся от компьютера, приведём несколько полезных рекомендаций:

как правило, общая протяжённость светодиодной ленты небольшая, что можно объяснить небольшой выходной мощностью ПК или ноутбука по силе тока. Расчёт длины ленты для RGB-подсветки производится простым суммированием мощности входящих в неё светодиодов;
лента к целевой поверхности крепится приклеиванием;
для получения равномерного светового потока желательно использовать так называемый рассеиватель, в качестве которого обычно выступает алюминиевый профиль, одна сторона которого покрыта матовым пластиком;
розетка, как для настольной лампы, здесь не требуется – светодиодная лента запитывается от компьютера

А вот способы подключения могут быть разными – и напрямую к MotherBoard, и через разъём USB, и с использованием специального разъёма с нужным напряжением;
поскольку номиналы потребления тока у светодиодов небольшие, лента не сильно увеличит потребление компьютером электричества, но важно точно рассчитать её допустимую длину;
поскольку RGB-подсветка запитывается от ПК, она будет загораться при включении компьютера и гаснуть при его выключении. Если требуется отдельное включение подсветки по запросу, используются специальные выключатели.

Отметим, что заводская лента обычно имеет светодиоды с одной стороны и слой клея, облегчающий монтаж – с другой. Нужная длина ленты получается простым её обрезанием.

Основные характеристики вентиляторов

Статическое давление — напор воздуха, создаваемый вентилятором. Зависит от его конструкции и скорости вращения крыльчатки. Чем выше этот показатель, тем лучше работает вентилятор в условиях большого сопротивления (например, при прокачке воздуха через мелкоячеистый радиатор).

Воздушный поток (CFM) — количество прокачиваемого воздуха. Исторически сложившиеся единицы измерения — кубические футы в минуту. Эффективную работу показывают устройства с CFM больше 50.

Скорость вращения (RPM) — количество оборотов в минуту. Чем больше, тем выше производительность (и шум). У большинства моделей не превышает 2000.

Широтно-импульсная модуляция (ШИМ, или PWM) — автоматическая регулировка оборотов вентилятора с помощью материнской платы. Требует разъема 4 pin. Провести точную настройку можно с помощью специальных фирменных утилит.

Толщина вентилятора — обычно составляет около 25 мм. Для небольших корпусов (HTPC) выпускаются более тонкие версии, однако их эффективность ниже ввиду более слабого статического давления и CFM.

Тип подшипника — важная характеристика, от которой зависит ресурс и уровень создаваемого шума. В современных моделях можно встретить несколько видов: от самого дешевого подшипника скольжения (с низким ресурсом) до самых дорогих и редких керамического подшипника качения и подшипника с магнитным центрированием. Золотой серединой по ресурсу, цене и шуму являются вертушки с гидродинамическим подшипником.

Уровень шума — измеряется в дБА. Значение, комфортное для человеческого уха, не должно превышать 30 дБА. Больше вентиляторов — не значит шумнее. Чаще всего дело обстоит наоборот, особенно если вентиляторами управляет материнская плата, контролирующая температуру компонентов.

Стандарт aRGB 5V

aRGB — более продвинутый стандарт, чем традиционный RGB. Он предлагает гораздо больше возможностей, чем стандарт 12В, и может отображать гораздо больше эффектов. Если вы хотите добиться максимальной персонализации, устройства с RGB-подсветкой должны быть вашим приоритетом перед устройствами с RGB-подсветкой.

Распиновка

Распиновка для устройств aRGB немного другая. Он использует 3 контакта в разъеме шириной 4 контакта, но один из контактов отсутствует. Это означает, что невозможно вставить разъём в неправильной ориентации, так как она проходит только в одном направлении из-за отсутствия пина. В отличие от стандарта RGB, заголовок стандарта aRGB не взаимодействует с отдельными цветовыми каналами. В трех контактах первый контакт предназначен для «земли», второй — для «питания», а последний контакт — для «сигнала». Сигнальный контакт может напрямую связываться с очень маленькими контроллерами, которые подключены непосредственно к каждому отдельному светодиоду в устройстве aRGB.

Совместимость

Устройства aRGB совместимы с 3-контактным разъемом 5В, а также не имеют обратной или прямой совместимости с разъемом 12В на многих материнских платах. На самом деле, подключение устройства aRGB со стандартным разъемом 12В на материнской плате может быть довольно опасным. Питание 12В, проходящее через светодиоды, которые предназначены для использования 5В, может почти сразу же повредить светодиоды и сделать любое освещение в вашем устройстве совершенно бесполезным. Это необратимое изменение, и его следует избегать любой ценой.

Возможности

Из-за способности сигнального контакта напрямую общаться с крошечными контроллерами, прикрепленными к отдельным светодиодам, цвет не ограничивается отдельными комбинациями красного, зеленого и синего. Вместо этого сигнал теперь может перестать общаться с отдельными светодиодами и сообщить им, чтобы они сделали что-то другое. Это делает их более настраиваемыми, чем устройства RGB, потому что они могут таким образом создавать гораздо больше цветовых комбинаций и эффектов.

Устройства aRGB не должны взаимодействовать с каждым отдельным цветовым каналом, поэтому технически они не ограничены 16,8 миллионами цветов. Такой тип реализации освещения обеспечивает большую гибкость в эффектах, создаваемых светодиодами. Освещение aRGB предлагает плавные переходы, привлекательную анимацию и большой потенциал для настройки, поэтому в этой категории они превосходят традиционные устройства RGB.

Недостатки

Поскольку устройства aRGB работают от напряжения всего 5В, существует ограничение на количество устройств, которые вы можете соединить последовательно. Это означает, что если вы хотите последовательно подключить несколько вентиляторов или хотите установить 10-футовую полосу светодиодов aRGB вокруг своего стола, возможно, у вас не получится сделать это с одним разъёмом aRGB. Для этого потребовался бы еще один источник питания на середине линии. Обычно это не является ограничивающим фактором, когда речь идет об устройствах внутри самого ПК, потому что вы не сможете насыщать мощность 5-вольтового разъема количеством светодиодов, которые есть на вашем ПК.

Еще один серьезный недостаток экосистемы aRGB — ее цена. Устройства aRGB обычно дороже, чем сопоставимые устройства RGB. Вентиляторы, использующие светодиоды aRGB, могут иногда превышать 30 долларов в цене, а это много, чтобы заплатить только за один вентилятор и какое-то необычное освещение. Сейчас индустрия перешла на стандартную систему освещения с RGB-подсветкой, поэтому в 2021 году будет сложно найти достойное устройство с RGB-подсветкой, использующее стандарт 12В. Это означает, что вам, возможно, придется платить больше за устройства с RGB-подсветкой независимо от ваших предпочтений, если вы хотите освещение в вашей системе в 2021 году.
