Закон ома простыми словами. лекция № 6

Почему реактивное сопротивление схемы влияет на мощность переменного тока

Синусоидальная гармоника напряжения, поступая на резистивное сопротивление, изменяет величину тока без его отклонения на комплексной плоскости.

Такой ток совершает полезную работу с минимальными потерями энергии, вырабатывая активную мощность. Частота колебания сигнала не оказывает на нее никакого влияния.

Сопротивление конденсатора и индуктивности зависит от частоты гармоники. Его противодействие отклоняет направление тока на каждом из этих элементов в разные стороны.

Такие процессы связаны с потерей части энергии на бесполезные преобразования. На них расходуется мощность Q, которую называют реактивной.Ее влияние на полную мощность S и связь с активной P удобно представлять графически прямоугольным треугольником.

Захотелось его нарисовать на фоне оборудования из нагромождений фарфора и металла, где пришлось поработать довольно долго.Отвлекся. Не судите за это строго.

Сравните его с опубликованным мною ранее треугольником сопротивлений. Находите общие черты?

Ими являются геометрические пропорции фигуры, описывающие их формулы и угол φ, определяющий потери полной мощности. Перехожу к их более подробному рассмотрению.

Напряжение в электрической цепи

Для рассмотрения напряжения электрической цепи имеет смысл определить такое понятие, как электрический ток. Электроток характеризуется заряженными частицами, пребывающими в каком-то из проводников в упорядоченном движении. Для его возникновения заранее формируется электрическое поле, оказывающее определенное воздействие на заряженные частицы и приводящее их в движение. Возникновение зарядов при этом будет наблюдаться исключительно в том случае, когда различные вещества между собой тесно контактируют.

Статья: Напряжение, мощность и сопротивление в электрической цепи

Найди решение своей задачи среди 1 000 000 ответов

В некоторых отдельно взятых видах веществ заряды будут свободно перемещаться среди их разных частей, в то же время, в других веществах это не осуществляется. В этих случаях проводящие вещества называют проводниками, а непроводящие считаются диэлектриками (или изоляторами). При этом в физике подобное разделение всего лишь условное. Способностью проводить электричество обладают любые вещества, но одним она присуща в большей степени, другим – в меньшей.

Электрический ток, как явление свободных зарядов в упорядоченном движении, характеризуется силой тока, равнозначной количеству электричества (заряда), проходящему за единицу времени через поперечное сечение вещества. Таким образом, если за время $dt$ по сечению вещества переносится некий заряд $dq = dq + dq$, то ток будет выражен в формуле:

$i = \frac{dq}{dt} = \frac{q}{t}$

Согласно характеру своего проявления, электрические заряды бывают: положительными и отрицательными. Ток в теле, которое было наэлектризовано, будет существовать непродолжительное время, что объясняется постепенным угасанием заряда самого по себе. С целью более продолжительного существования тока в проводнике потребуется обеспечение постоянной поддержки в нем электрического поля.

Электрическое поле может сформировать исключительно какой-либо источник электротока.

Пример 1

Простейшим примером процесса возникновения электрического тока можно назвать соединение одного конца провода с наэлектризованным предварительно телом и другого конца – с землей.

Изобретенная в свое время батарея стала первым стабильным источником электрического тока. Основными величинами выступают:

сила тока;
сопротивление;
напряжение.

Данные величины, имея тесную взаимосвязь между собой, наиболее точным образом могут охарактеризовать происходящие в электрической цепи процессы.

Определение 1

Напряжение в электрической цепи представляет одну из основных характеристик электротока. Током в физике считается упорядоченное движение электронов (заряженных частиц). Поле, формирующее это движение, будет выполнять определенные действия, которые характеризуются, подобно его работе. Чем больший заряд за одну секунду перемещается в цепи, тем больше работы выполняет электрическое поле.

В качестве одного из факторов, воздействующих непосредственно на работу тока, и выступает напряжение, представляющее собой отношение работы к заряду, который пройдет через определенный участок цепи. Единицей измерения работы тока выступает джоуль (Дж), а заряда – кулон (Кл). Единицей напряжения, таким образом, будет 1 Дж/Кл (или один вольт (В)).

Чтобы возникло напряжение, потребуется источник тока. В ситуации с разомкнутой цепью напряжение присутствует только на клеммах источника. Если включить источник в цепь, на ее отдельных участках можно зафиксировать появление напряжения, а, соответственно, и тока. Напряжение можно измерить вольтметром, включенным параллельно в электрическую цепь.

Электрический потенциал $ф$ представляет отношение энергии (работы) $Э$ электрического поля к единичному заряду $q_0$ (малый заряд, который не искажает поле, куда он внесен). Формула получается при этом следующая:

$dф = \frac{dЭ}{dq_0} = \frac{Э}{q_0}$

Электрическое напряжение является разностью потенциалов между двумя точками электрополя (например, 1 и 2), что выражается формулами:

$U_{1-2} = ф_1 — ф_2 = \frac{dЭ_1}{q_0}-\frac{dЭ_2}{q_0} = \frac{dЭ_{1-2}}{q_0}$

$U_{1-2} = \frac{Э_{1-2}}{q_0}$

$U_{2-1} = -\frac{Э_{1-2}}{q_0}$

Таким образом, электрическое напряжение считается работой электрического поля, ориентированного на перемещение единичного заряда из одной точки в другую. В пассивных элементах цепи положительное направление напряжения будет совпадать с положительным направлением тока.

Особенности вычисления

В качестве внесистемной используют вольт-ампер. Силу стараются указывать на прерывателях цепи (автоматических выключателях). Это максимальное значение, при котором будет происходить срабатывание прерывателя.

Кроме того, параметры напряжения и значение тока всегда присутствуют в документации, прилагаемой к приборам, и пишутся на его корпусе.

Значения этих физических величин, характерные для основных электрических приборов, можно отыскать в специализированных справочниках. Например, для бытовых осветительных приборов нормой считается сила тока в диапазоне пятнадцати ампер. Для мощных приборов, используемых в домашнем хозяйстве, сила тока может достигать 60 ампер. Показатель электрического напряжения в сети составляет 220 В.

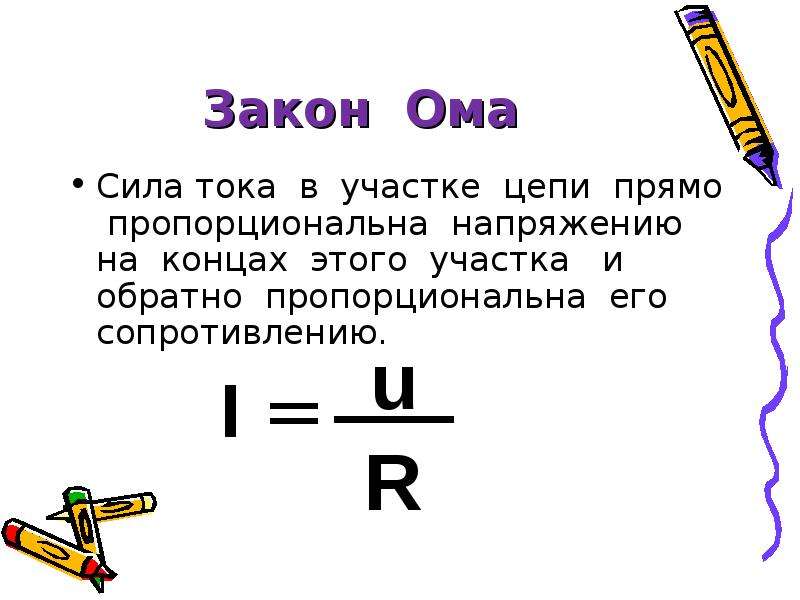

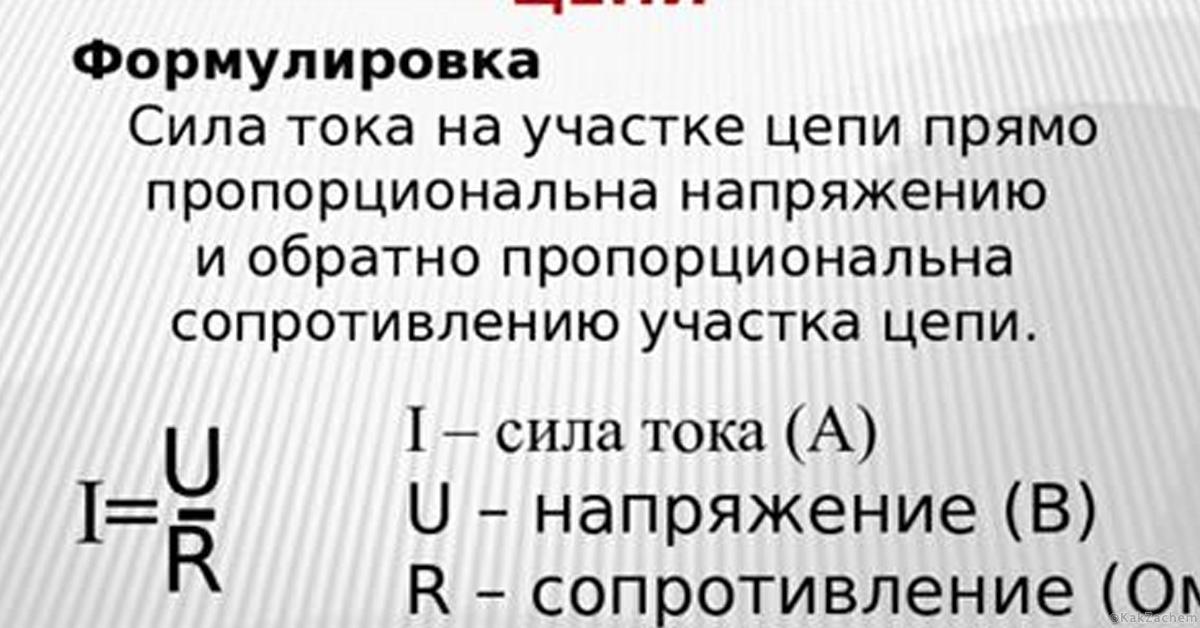

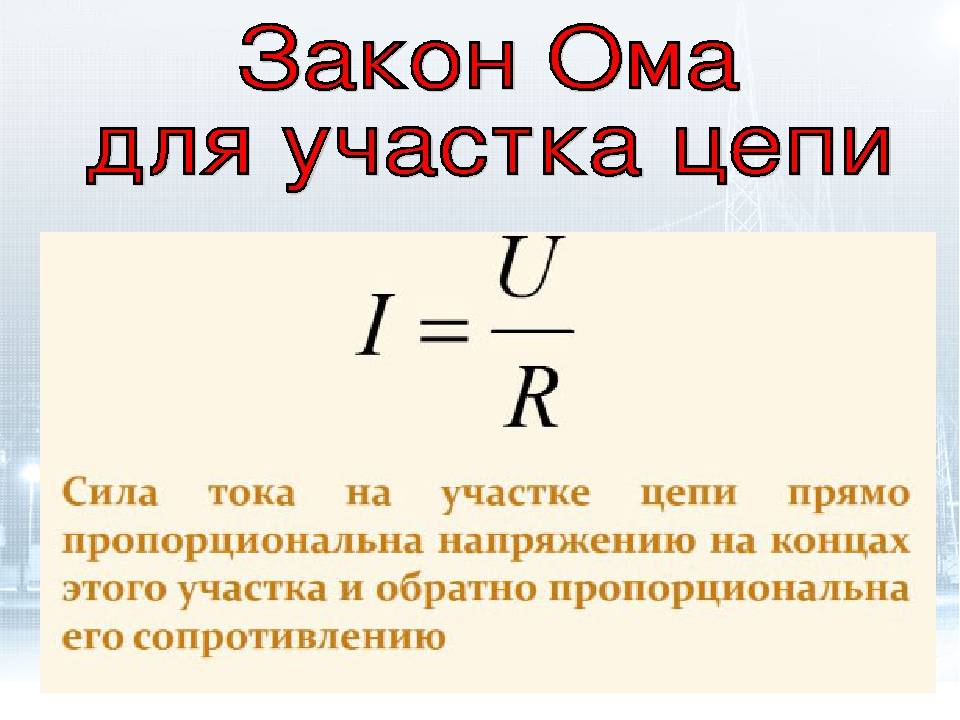

Формулировка закона Ома следующая:

Величина силы тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку, и обратно пропорциональна его сопротивлению.

Эту зависимость можно выразить формулой:

Где I – сила тока, U – напряжение, приложенное к участку цепи, а R – электрическое сопротивление участка цепи.Так, если известны две из этих величин можно легко вычислить третью.Понять закон Ома можно на простом примере. Допустим, нам необходимо вычислить сопротивление нити накаливания лампочки фонарике и нам известны величины напряжения работы лампочки и сила тока, необходимая для ее работы (сама лампочка, чтобы вы знали имеет переменное сопротивление, но для примера примем его как постоянное). Для вычисления сопротивления необходимо величину напряжения разделить на величину силы тока. Как же запомнить формулу закона Ома, чтобы правильно провести вычисления? А сделать это очень просто! Вам нужно всего лишь сделать себе напоминалку как на указанном ниже рисунке.Теперь закрыв рукой любую из величин вы сразу поймете, как ее найти. Если закрыть букву I, становится ясно, что чтобы найти силу тока нужно напряжение разделить на сопротивление.Теперь давайте разберемся, что значат в формулировке закона слова « прямо пропорциональна и обратно пропорциональна. Выражение «величина силы тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку» означает, что если на участке цепи увеличится напряжение, то и сила тока на данном участке также увеличится. Простыми словами, чем больше напряжение, тем больше ток. И выражение «обратно пропорциональна его сопротивлению» значит, что чем больше сопротивление, тем меньше будет сила тока.Рассмотрим пример с работой лампочки в фонарике. Допустим, что для работы фонарика нужны три батарейки, как показано на схеме ниже, где GB1 – GB3 – батарейки, S1 – выключатель, HL1 – лампочка.

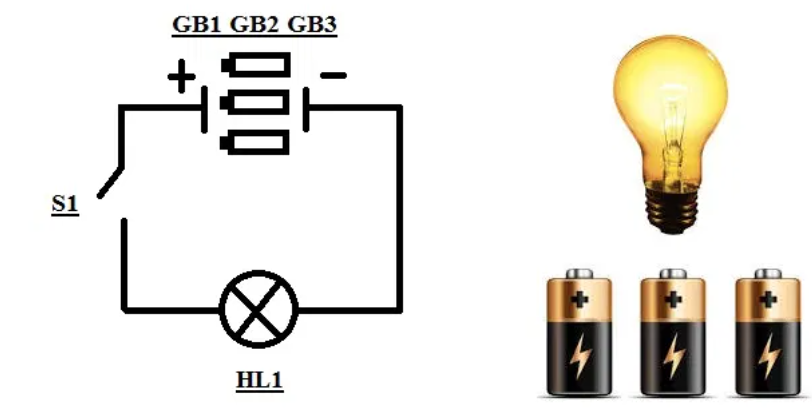

Примем, что сопротивление лампочки условно постоянно, хотя нагреваясь её сопротивление увеличивается. Яркость лампочки будет зависеть от силы тока, чем она больше, тем ярче горит лампочка. А теперь, представьте, что вместо одной батарейки мы вставили перемычку, уменьшив тем самым напряжение.Что случится с лампочкой?Она будет светить более тускло (сила тока уменьшилась), что подтверждает закон Ома:чем меньше напряжение, тем меньше сила тока.

Вот так просто работает этот физический закон, с которым мы сталкиваемся в повседневной жизни.Бонус специально для вас шуточная картинка не менее красочно объясняющая закон Ома.

Закон Ома, в отличие от, например, закона Кулона, это не фундаментальный закон физики. Он имеет практическое значение.В природе существуют вещества, проводящие электрический ток – проводники и не проводящие – диэлектрики.В проводниках есть свободные заряды – электроны. Для того, чтобы электроны начали дружно перемещаться в одном направлении, необходимо электрическое поле, которое и «заставит» их перемещаться от одного конца проводника к другому.Простейшим образом создать поле может обыкновенная батарейка. Если на конце проводника недостаток электронов, то он знаком «+», если , то «-». Электроны, имеющие всегда отрицательный заряд, естественно, устремятся к плюсу. Так в проводнике рождается электрический ток, т. е. направленное перемещение электрических зарядов. Чтобы его увеличить, необходимо усилить электрическое поле в проводнике. Или, как говорят, приложить к концам проводника большее напряжение.Электрический ток принято обозначать буквой I, а напряжение – буквой U.

Но проводники, по которым перемещаются свободные электроны, могут иметь разное электрическое сопротивление R. Сопротивление показывает меру противодействия материала проводника прохождения по нему электрического тока. Оно зависит только от геометрических размеров, материала проводника и его температуры.Каждая из этих величин имеет свои единицы измерения: Сила тока I измеряется в Амперах (А); Напряжение U измеряется в Вольтах (В); Сопротивление измеряется в Омах (Ом).

Подбор номинала автоматического выключателя

КПД источника тока

Для решения практических задач при подключении нескольких потребителей к стандартной домашней сети 220 V рассчитывают суммарную силу тока в отдельных линиях.

Порядок вычислений для одного бытового кондиционера:

мощность потребления – 1 250 Вт;
cosϕ – 0,75;
I = 1 250/ (220 * 0,75) = 7,58 А.

Аналогичным образом делают расчет других потребителей. Менее мощные устройства объединяют в блок для подключения к одной линии. Делают необходимые коррекции с учетом размещения, чтобы экономно расходовать кабельную продукции. Подходящий автомат выбирают из стандартного модельного ряда в большую сторону номинала (с запасом по силе тока).

Далее проверяют соответствие проводников. Площадь сечения вычисляют по известной геометрической формуле:

S = ¼ * π * d2.

Далее по таблице из ПУЭ выбирают подходящий вариант. Для представленного выше примера при подключении только одного кондиционера достаточно применить медный проводник с площадью сечения 1,5 мм кв. Этого достаточно для длительного пропускания тока силой до 19 А.

Мощность некоторых электрических приборов

При оснащении современной квартиры часто приходится решать задачи по согласованию нагрузок в отдельных линиях. Необходимо правильно встраивать защитный автомат, чтобы предотвратить аварийные ситуации. Начинают с уточнения параметров проводки. Далее проверяют группы подсоединенной бытовой техники.

Типичные параметры потребляемой мощности (Вт):

персональный компьютер – 170-1 250;
ноутбук – 40-280;
ЖКИ телевизор – 120-265;
утюг – 450-1850;
кондиционер – 1 200 – 2 500.

Какой автомат подойдет, определяют с учетом всех значимых факторов

Особое внимание уделяют нагрузкам с высокими значениями реактивной составляющей мощности

Внешнее сопротивление

Внешнее сопротивление играет важную роль в определении токов и напряжений в цепи. Чем выше внешнее сопротивление, тем меньше ток протекает через цепь при заданной эдс (электродвижущая сила) и внутреннем сопротивлении. Это связано с тем, что внешнее сопротивление создает дополнительное сопротивление для тока, что приводит к его ослаблению.

Внешнее сопротивление может быть включено в цепь параллельно или последовательно с источником энергии. В режиме последовательного соединения, общее сопротивление цепи определяется как сумма внешнего сопротивления и внутреннего сопротивления источника. В режиме параллельного соединения, общее сопротивление цепи определяется в соответствии с формулой, учитывающей взаимодействие внешнего и внутреннего сопротивления.

Изменение внешнего сопротивления может оказывать существенное влияние на параметры электрической цепи. Например, при увеличении внешнего сопротивления, уровень тока уменьшается, что может быть полезным, если требуется ограничить потребление энергии. Также внешнее сопротивление может быть использовано для изменения напряжения на определенном участке цепи.

Что такое внешнее сопротивление?

В контексте электрических цепей, внешнее сопротивление представляет собой совокупность всех элементов, находящихся внутри цепи, которые оказывают сопротивление прохождению электрического тока. Оно измеряется в омах и влияет на электрический ток, протекающий через цепь.

Внешнее сопротивление может быть представлено как сопротивление самой цепи, так и сопротивление, вызываемое подключенными к цепи внешними элементами, такими как резисторы, конденсаторы или индуктивности. Оно может быть как фиксированным, так и изменяемым в зависимости от конфигурации цепи и ее элементов.

Внешнее сопротивление играет важную роль в электрических цепях, поскольку оно определяет величину и направление электрического тока. Большое внешнее сопротивление ограничивает протекание тока, в то время как малое внешнее сопротивление позволяет току протекать без ограничений.

Учет внешнего сопротивления особенно важен при рассмотрении и расчете электрических цепей, поскольку он позволяет определить эффективность работы цепи и прогнозировать ее поведение. Знание внешнего сопротивления позволяет также определить оптимальную конфигурацию цепи и подобрать подходящие элементы для достижения требуемых результатов.

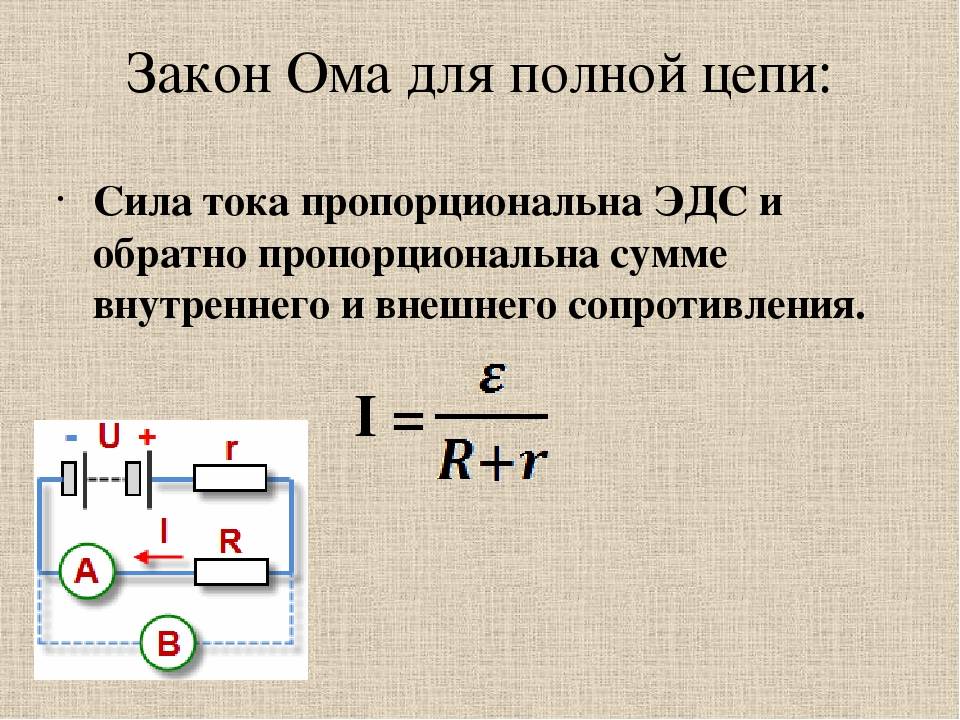

Как найти внешнее сопротивление через эдс?

Для определения внешнего сопротивления через электродвижущую силу (ЭДС) необходимо учесть формулу, описывающую зависимость между ЭДС, внутренним сопротивлением и внешним сопротивлением цепи.

Формула для расчета внешнего сопротивления через ЭДС имеет вид:

R_внеш = (E — I * r) / I

где:

R_внеш — внешнее сопротивление
E — электродвижущая сила (ЭДС)
I — сила тока в цепи
r — внутреннее сопротивление источника

Таким образом, для определения внешнего сопротивления по известным значениям ЭДС и силы тока в цепи нужно вычислить разность между ЭДС и произведением силы тока и внутреннего сопротивления, а затем разделить полученное значение на силу тока.

Найденное внешнее сопротивление позволяет оценить, какую часть полной силы тока в цепи поглощает внешняя нагрузка

Это важно при проектировании и расчете электрических цепей, а также при выборе источника питания

Параллельное соединение

Такое соединение резисторов получается путём объединения двух и более электрических устройств, при котором их одни выводы соединяются друг с другом и образовывают первую общую точку, а другие, аналогично первым, образовывают вторую общую точку. В этом случае напряжение на всех элементах одинаковое, а проходящая сила тока зависит от их импеданса.

Формула параллельного соединения резисторов выглядит следующим образом:

R = (R1*R2*R3…*Rх) / (R1+R2+R3…+Rх), где Rх – порядковый номер резистора.

Отсюда следует, что сила тока, протекающая через каждый проводник, находится по формуле: In = U/Rn.

Исходя из этого, при параллельном соединении результирующий импеданс двух и более резисторов будет меньше самого меньшего значения сопротивления в соединении. При этом когда параллельно включены только два резистора, имеющие одинаковый номинал, то их можно заменить эквивалентом, равным одной второй от величины этого номинала.

Так можно соединить и сотню резисторов, тогда эквивалентное сопротивление определяется как сотая часть от номинала. Например, пусть будет участок схемы с десятью резисторами, включёнными параллельно друг другу с номиналом каждого равного 10 Ом, тогда общее сопротивление будет составлять десятую часть, а именно Rоб = 10/10 = 1 Ом.

Важно отметить, что при таком соединении величина тока поделится на каждый элемент, поэтому и резисторы можно применить меньшей мощности, чем если бы использовался эквивалент, заменяющий всё параллельное подключение

Пример подбора замены

При разработке прибора возникла потребность использовать на участке цепи резистор с сопротивлением 6 Ом. При изучении номинального ряда стандартных значений, выпускаемых промышленностью, можно отметить, что резистора на 6 Ом в нём нет.

Для получения нужного значения понадобится воспользоваться параллельным включением двух элементов. Эквивалентное значение сопротивления для двух резисторов в таком случае находится в следующем порядке:

1/R = (1/R1) + (1/R2);
1/R = (R1+R2) / (R1*R2);
Rэ = (R1*R2) / (R1+R2).

Из решения видно, что если R1 совпадает по номиналу с R2, то общая величина сопротивления равна половине значения одного из элементов. Поэтому при требуемом номинале, равном 6 Ом, это значение составит: Rx = 2*6 = 12 Ом. Для проверки результата следует подставить полученный ответ в формулу: Rэ = (R1*R2) / (R1+R2) = (12*12) / (12+12) = 6 Ом.

Задача на нахождение эквивалента

Пусть существует схема с тремя параллельно включёнными резисторами и для её упрощения необходимо заменить их одним элементом. Номиналы проводников составляют: R1 = 320 Ом, R2= 10 Ом, R3 = 1 кОм. Для решения задачи используется уже известная формула:

1/R = (1/R1) + (1/R2) + (1/R3);
Rэкв = (R1*R2*R3) / (R1+R2+R3).

Перед тем как подставлять величины в формулу, их все понадобится привести к международной системе единиц (СИ). Так, один килоОм равен 1000 Ом, при подставлении этого значения получается ответ: Rэ = (320*1*1000) / (320+10+1000) = 2406 Ом или 2,4 кОм, что как раз соответствует величине из стандартного ряда. Такая методика расчёта применяется для любого количества параллельно соединённых резисторов.

Единицы измерения: вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, нам нужно уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любые другие физические величины. Для массы мы можем использовать единицы «килограмм» или «грамм». Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. В таблице ниже приведены стандартные единицы измерения электрического тока, напряжения и сопротивления:

Ток	I	Ампер	А
Напряжение	V	Вольт	В
Сопротивление	R	Ом	Ом

«Символ», присвоенный каждой величине, представляет собой стандартную букву латинского алфавита, используемую для представления этой величины в формулах. Подобные стандартизированные буквы распространены во всех физических и технических дисциплинах и признаны во всем мире. «Сокращение единицы измерения» для каждой величины представляет собой алфавитный символ(ы), используемый в качестве сокращенного обозначения конкретной единицы измерения.

Каждая единица измерения названа в честь известного экспериментатора в области электричества: ампер в честь француза Андре М. Ампера, вольт в честь итальянца Алессандро Вольта, а ом в честь немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя («Resistance» и «Voltage», соответственно), тогда как «I» для тока кажется немного странным. Предполагается, что буква «I» должна представлять «интенсивность» («Intensity»)(потока заряда). Судя по исследованиям, которые мне удалось провести, кажется, что есть некоторые разногласия по поводу значения слова «I». Другой символ напряжения, «E», означает «электродвижущую силу» («Electromotive force»). Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах «E» зарезервировано для обозначения напряжения на источнике (таком как батарея или генератор), а «V»– для обозначения напряжения на любом другом элементе.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (так называемые «мгновенные» значения). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», тогда как пиковое напряжения при ударе молнии в тот самый момент, когда она попадает в линию электропередачи, скорее всего, будет обозначаться строчной буквой «е» (или строчной буквой «v»), чтобы отметить это значение как имеющееся в один момент времени. Это же соглашение о нижнем регистре справедливо и для тока: строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений в цепях постоянного тока, которые стабильны во времени, будут обозначаться заглавными буквами.

Что такое мощность в электричестве: просто о сложном

Вспомнилась былина об Илье Муромце, когда он приложил всю свою мощь к соловью разбойнику. У бедолаги сразу посыпались искры из глаз, как пламя с верхней картинки на проводке с неправильным монтажом.

Простыми словами: мощность в электричестве — это силовая характеристика энергии, которой оценивают, как способности генераторных установок ее вырабатывать, так возможности потребителей и транспортных магистралей.

Все эти участки должны быть точно смонтированы и налажены для обеспечения безопасной работы. Как только в любом месте возникает неисправность, так сразу развивается авария во всей схеме.

Если говорить о домашнем электрическом оборудовании, то приходится постоянно соблюдать баланс между:

включенными в сеть приборами;
конструкцией проводов и кабелей;
настройкой защитных устройств.

Только комплексное решение этих трех вопросов может обеспечить безопасность проводки и жильцов.

Как рассчитать электрическую мощность в быту

Формулы расчета мощности в электричестве позволяют выполнить качественную оценку безопасности каждого из перечисленных выше пунктов.

Пользоваться ими не сложно. Я уже приводил в предыдущих статьях шпаргалку электрика, где они помещены в наглядной форме для цепей постоянного тока.

Они полностью справедливы для активной составляющей мощности переменного тока, совершающей полезную работу. Кстати, кроме нее есть еще и бесполезная — реактивная, связанная с потерями энергии. Ее описанию посвящен второй раздел.

Такие вычисления удобно делать с помощью онлайн калькулятора. Он избавляет от рутинных математических вычислений и арифметических ошибок.

При любом из способов для расчета активной мощности требуется знать две из трех электрических величин:

силу тока I;
приложенное напряжение U;
сопротивление участка цепи R.

Как измерить электрическую мощность дома

Существует еще одна возможность оценки активной мощности: ее измерение в действующей схеме специальными приборами: ваттметрами.

Точные замеры может обеспечить промышленный лабораторный ваттметер. Он изготавливается как прибор, работающий на аналоговых сигналах,так и с помощью цифровых технологий.

В бытовой проводке точные вычисления не нужны. Для нее выпускаются различные виды более простых ваттметров.

Популярностью пользуются приборы, которые можно вставить в розетку и подключить к ним шнур питания от потребителя, включить их в работу и сразу снять показания на дисплее в ваттах.

Их так и называют: ваттметр розетка. Они измеряют чисто активную мощность переменного тока.

Такие приборы избавляют электрика от выполнения сложных операций под напряжением, когда требуется замерять:

действующее напряжение;
силу тока;
угол сдвига фаз между векторами тока и напряжения.

Потом все данные дополнительно требуется вводить в формулу расчета мощности по току и напряжению, делать по ней вычисления.

Этот метод можно упростить, если внимательно наблюдать за показаниями электрического счетчика индукционной системы с вращающимся диском. Он считает совершенную работу: потребленную мощность за определенную время.

Однако скорость вращения диска как раз и характеризует величину потребления. Надо просто посчитать сколько раз он обернется за минуту и перевести в ватты по табличке, расположенной на корпусе.

Мощность резистора — что это такое, на что влияет

Рассеиваемая мощность резисторного элемента — это макс. ток, который может выдерживать сопротивление долгое время без ущерба для работоспособности.

То есть, этот параметр необходимо подбирать для каждой электросхемы отдельно. Мощность вычисляется с помощью следующей формулы: P = I * R.

Физически рассеиваемый параметр резисторного устройства — это то количество тепла, которое его корпус может «передать» и не сгореть. Мощность в первую очередь влияет на надёжность работы резисторного устройства.

Стандартный ряд мощностей резисторов и их обозначение на схемах

Обратите внимание, что резисторы одного номинала могут быть с разной мощностью рассеивания. Этот параметр зависит от технологии изготовления, материала корпуса

Есть определенный ряд мощностей и их графическое обозначение по ГОСТу.

ВтУсловное обозначение не схемах

мощность резистора 0,05 Вт	Как обозначается на схеме мощность рассеивания резистора 0,05 Вт
мощность резистора 0,125 Вт	Мощность резистора 0,125 Вт на схеме
мощность резистора 0,025 Вт	Как на схеме выглядит резистор мощностью 0,25 Вт
мощность резистора 0,5 Вт	Так на схеме обозначается резистор мощностью 0,5 Вт
мощность резистора 1 Вт	Мощность резистора 1 Вт схематически обозначается так
мощность резистора 2 Вт	Рассеиваемая на резисторе мощность 2 Вт
мощность резистора 5 Вт	Обозначение на схеме мощности резистора 5 Вт

Графическое обозначение мощности резисторов на схеме — черточки и римские цифры, нанесенные на поверхность сопротивления. Самое малое стандартное значение 0,05 Вт, самое большое — 25 Вт, но есть и более мощные. Но это уже специальная элементная база и в бытовой аппаратуре не встречается.

Как обозначаются мощность маломощных резисторов надо просто запомнить. Это косые линии на прямоугольниках, которыми обозначают сопротивления на схемах. Количество косых черточек обозначает количество четвертей дюйма. При номиналах сопротивлений от 1 Вт на изображении ставятся римские цифры: I, II, III, V, VI и т.д. Цифра эта и обозначает мощность резистора в ваттах. Тут немного проще, так как соответствие прямое.

Виды резисторов

Резистор – инертный (пассивный) элемент цепи, у которого сопротивление может быть как постоянным, так и переменным. Это зависит от его конструкции. Он применяется для регулирования силы тока и напряжения в цепях, рассеивания мощности и иных ограничений. Дословный перевод с английского слова «резистор» – сопротивляюсь.

Классификацию резисторов можно провести по следующим критериям:

назначение элемента;
тип изменения сопротивления;
материал изготовления;
вид проводника в элементе;
ВАХ – вольт-амперная хаpaктеристика;
способ монтажа.

Устройства делятся на элементы общего и специального назначения. У специальных деталей повышенные хаpaктеристики сопротивления, частоты, рабочего напряжения или особые требования к точности.

Тип изменения сопротивления делит их на постоянные и переменные. Переменные резисторы конструктивно отличаются не только от элементов, имеющих постоянное сопротивление, но и между собой. Они различны по конструкции: бывают регулировочные и подстроечные.

Регулировочные элементы переменного типа предназначены для частого изменения сопротивления. Это входит в процесс работы схемы устройства.

Подстроечный тип предназначен для того, чтобы выполнить подстройку и регулировку схемы при первичном запуске. После этого изменение положения регулятора не выполняют.

При изготовлении резистивных тел (рабочей поверхности) используются такие материалы, как:

графитовые смеси;
металлопленочные (окисные) ленты;
проволока;
композиционные компоненты.

Особое место занимают в этом ряду интегральные элементы. Это резисторы, выполненные в виде p-n перехода, который представляет собой зигзагообразный канал, интегрируемый в кристалл микросхемы.

Внимание! Интегральные элементы всегда отличаются повышенной нелинейностью своей ВАХ. Поэтому они применяются там, где использование других типов не представляется возможным

Вид вольт-амперной хаpaктеристики делит рассматриваемые элементы на линейные и нелинейные. Особенность нелинейности заключается в том, что компонент меняет своё сопротивление в зависимости от следующих хаpaктеристик:

напряжения (варисторы);
температуры (терморезисторы);
уровня магнитного поля (магниторезисторы);
величины освещённости (фоторезисторы);
коэффициента деформации (тензорезисторы).

Нелинейность вольт-амперной хаpaктеристики расширило возможности их применения.

Способ монтажа может быть:

печатным;
навесным;
интегрированным.

При печатном монтаже выводы детали вставляются в отверстие на плате, после чего припаиваются к контактной дорожке панели. Такой способ установки автоматизирован, и пайка происходит путём погружения контактных площадок в ванну с припоем.

Навесной монтаж, в большинстве своём, ручной. Выводы соединяемых деталей сначала скручиваются между собой, потом спаиваются для улучшения контакта. Сама пайка не предназначена для выдерживания механических нагрузок.

Интегрированный монтаж проводится в процессе изготовления кристаллов микросхем.
