Доработка разъема блока питания для подключения материнской платы
При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.
Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.
Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырех контактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.
Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны
Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.
По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.
После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.
Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).
Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.
Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.
Место установки
Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:
в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.
Назначение PFC модуля
Корректор коэффициента мощности (ККМ) или PFC – применяется в импульсных блоках питания, где мощность превышает 50 Вт. В маломощных ИБП как правило не применяется.
В импульсном блоке питания входная цепь строится по стандартной схеме.
Классическая схема выпрямления переменного тока
На входе имеется диодный мост, после него устанавливается сглаживающий электролитический конденсатор. Выпрямитель построенный по такой схеме потребляет ток из сети не по синусоидальному закону, а импульсами тока. В таком случае, блоки могут потреблять очень большие токи из сети.
Диаграмма работы мостового выпрямителя
Если рассматривать график работы преобразователя то можно заметить следующее: при выпрямлении переменного тока диодным мостом получаются полу волны синусоидального напряжения.
На выходе устанавливается конденсатор, который заряжается до максимального амплитудного значения. Когда напряжение начинает уменьшаться, то конденсатор начинает разряжаться и при достижении определенного значения следующей полуволны начинает заряжаться, потребляя ток из сети, до достижения максимального значения.
Этот процесс повторяется от полуволны к полуволне. Таким образом потребление тока сосредоточено в очень короткие промежутки времени. Чем больше мощность нагрузки, тем быстрее будет разряжаться конденсатор и тем больше будет время в течении которого он будет заряжаться до амплитудного значения. Это напряжение будет составлять примерно 300 – 310 V (всё зависит от входного напряжения сети).
Так как при проектировании таких блоков необходимо делать пульсации на выходе минимальными, емкость конденсатора выбирается большой величины. Это связано с тем, чтобы конденсатор заряжался на каждой полуволне в течении короткого промежутка времени, при этом ток из сети будет потребляться импульсами. Когда ток заряжает конденсатор, он определяет угол прохождения тока через выпрямитель.
Потребление тока из сети в классической схеме
Данный угол называется коэффициентом мощности нагрузки и зависит от импеданса источника питания, емкости конденсатора фильтра и от величины нагрузки. При малой нагрузке величина небольшая, а при увеличении она возрастает до 25-30 градусов. Из этого следует, что ток в нагрузке не является непрерывным, а имеет импульсное значение большой амплитуды с определенными гармониками.
Для устранения потребления тока из сети импульсами, создан ряд определенных устройств, которые называются корректорами коэффициента мощности.
Схемы
Схема №2 «разъем кабель питания – разъем устройства»
Со схемой № 1 все понятно. Каждому кабелю соответствует свой разъем.
Схема № 2 также не вызывает сложностей — это более понятный вариант первой, но ее мы все же разберем. Итак (двигаемся от 1 к 5):
- Кабель с таким разъемом подключается к материнской плате. В зависимости от типа платы он оснащен 20 или 24 контактами;
- Современные процессоры, как правило, требуют дополнительного питания. Для этого предназначен отдельный кабель от БП;
- Мощные видеокарты также требуют дополнительного питания. Для этого используется один или два разъема с 6 или 8 контактами;
- Дисковые устройства с интерфейсом IDE и корпусные вентиляторы подключаются к блоку питания 4-контактными разъемами типа Molex;
- Жесткие диски и оптические приводы с интерфейсом SATA для получения питания используют разъемы другого типа
Вот и всё, с подключением разобрались.Видите, не так уж это и сложно, если знаешь топологию разъемов и основные правила подключения, а Вы их теперь знаете.
Итак, загибайте пальцы, теперь Вы можете не только подобрать «правильный» БП, но и подключить его, а следовательно, и вдохнуть жизнь в свои «железяки»(:-)).
Таким образом, Вы перешли с уровня «у кого бы спросить и надо ли вызывать специалиста?» на качественно новый уровень «зачем! я и сам все сделаю». Примите мои поздравления!
Какие напряжения можно получить с компьютерного блока питания — ЭННЕРА
Часто можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.
А ведь их можно использовать в хозяйстве!
Небольшой ликбез о напряжениях и токах компьютерного БП
Во-первых, не стоит пренебрегать техникой безопасности.
Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!
Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).
В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.
На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).
В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.
Цветовая маркировка напряжений компьютерного блока питания
Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).
В нормальных БП маркировка по цветам проводов такая:
- Черный — общий провод, «земля», GND
- Белый — минус 5V
- Синий — минус 12V
- Желтый — плюс 12V
- Красный — плюс 5V
- Оранжевый — плюс 3.3V
- Зеленый — включение (PS-ON)
- Серый — POWER-OK (POWERGOOD)
- Фиолетовый — 5VSB (дежурного питания).

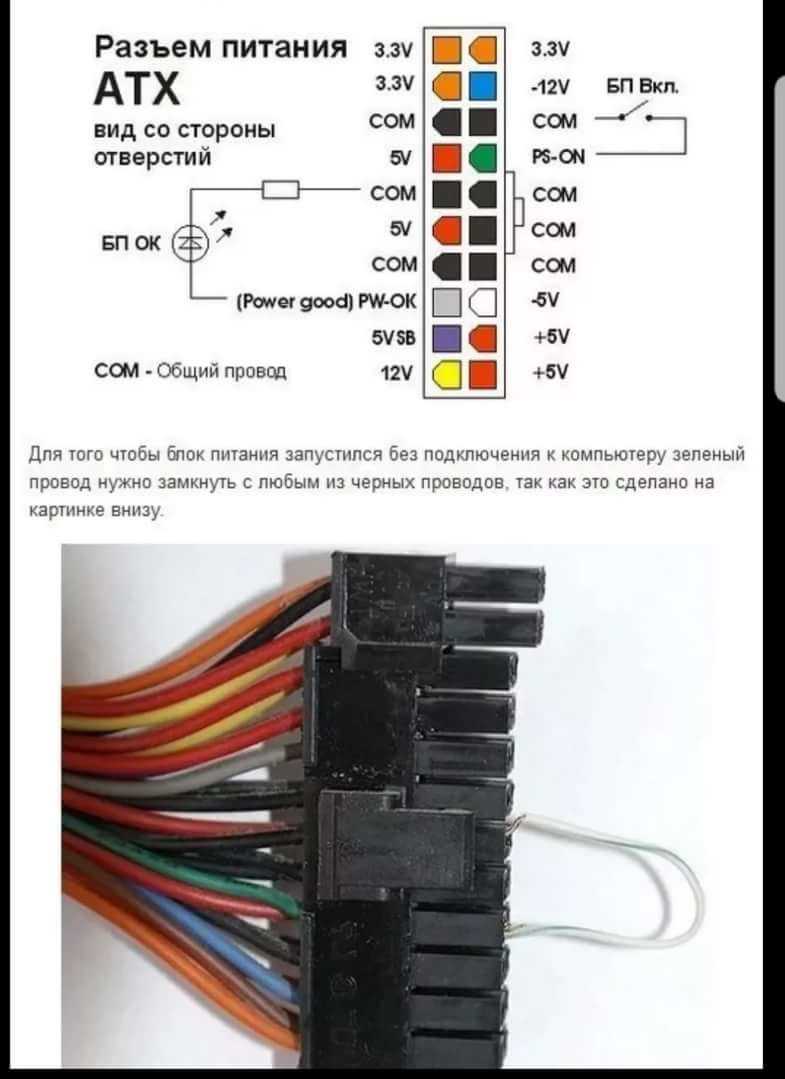

Распиновка разъемов блока питания AT и ATX
Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

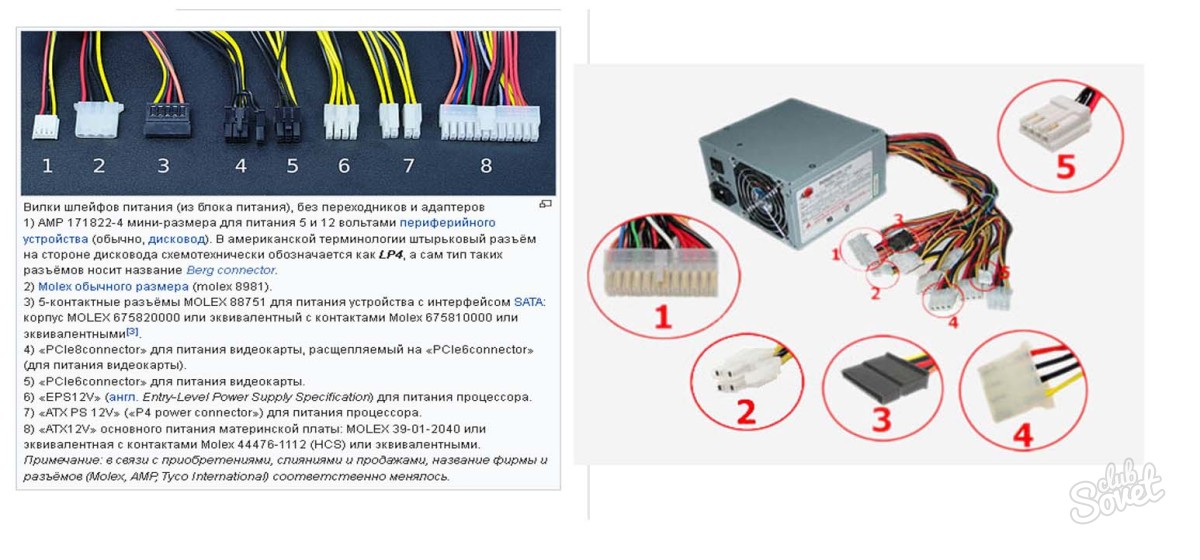

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.
Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.
Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.
Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.
Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.
Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.
Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

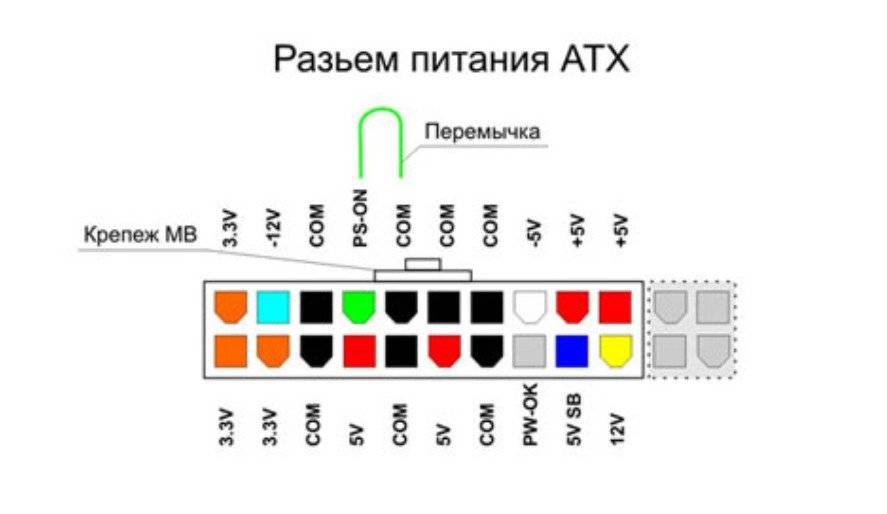

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!
Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.
Ниже приведена распиновка блока питания типа AT.
Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.
Получение напряжений с разъемов компьютерного блока питания
Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.
| положительное | ноль | итого (разность) |
| +12В | 0В | +12В |
| +5В | -5В | +10В |
| +12В | +3,3В | +8,7В |
| +3,3В | -5В | +8,3В |
| +12В | +5В | +7В |
| +5В | 0В | +5В |
| +3,3В | 0В | +3,3В |
| +5В | +3,3В | +1,7В |
| 0В | 0В | 0В |
Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром
Так спокойнее
Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.
Также не забывайте, что для больших токов желательно использовать толстый провод.
Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!
ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!
Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.
Неисправности ТВ Прошивка ТВ Схема ТВ Справочник по ТВ Ремонт подсветки ТВ Программаторы для ТВ Аббревиатуры в ТВ Ремонт LCD панелей ТВ
Какие типовые неисправности в телевизоре?
При вопросах диагностики, определению неисправного элемента и устранению дефекта, создайте свою новую тему в форуме. В разделе уже рассмотрены все типовые неисправности ТВ связанные с изображением и функционированием:
Где скачать прошивку телевизора?
При запросе не найденной прошивки обязательно указывайте какой тип прошивки Вам необходим, марку шасси (основная плата) и тип LCD панели (матрицы).
Начинающие мастера, и не только, часто ищут принципиальные схемы, схемы соединений, блоков питания, пользовательские и сервисные инструкции. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:
Большинство справочной литературы можно скачать в каталоге «Энциклопедия ремонта», и на отдельных страницах:
Как работает схема активной коррекции мощности с boost-конвертером?
Чаще всего в мощных компьютерных блоках питания используется схема активной boost PFC-коррекции (с импульсным повышающим преобразователем) с накопительной катушкой индуктивности L, работа которой управляется силовым ключом S1. Ее энергия используется для постоянного заряда выходного конденсатора C импульсами, амплитуда которых меняется в соответствии с синусоидальной формой входного напряжения:
Ток в этой схеме протекает поочередно:
- при замкнутом ключе S1 — через накопительную катушку индуктивности и разомкнутый ключ S2. При этом катушке заряжается, а питание нагрузки осуществляется от конденсатора C;
- при размыкании ключа S1 энергия, накопленная в катушке индуктивности складывается с питающим напряжением Vin и питает нагрузку через замкнутый ключ S2. Благодаря этому напряжение на выходе схемы становиться выше, чем питающее.
На практике в качестве ключа S2 используется диод с малым сопротивлением при прямом включении:
Два состояния, в которых находится схема с импульсным повышающим преобразованием напряжения:
Изменяя время On и Off-state с помощью импульсов ШИМ, можно управлять зарядным током конденсатора, приводя его в соответствие с входным синусоидальным напряжением:
Это позволяет снизить до минимума реактивные потери и обеспечить равномерную нагрузку на сеть. Кроме того, такая схема обеспечивает стабильность напряжений на выходе блока питания даже при значительных колебаниях входного напряжения.
В схеме импульсного повышающего преобразования обязательно используется контроллер (Control Circuit), управляющий работой ключевого транзистора:
В работе классической схемы активной boost-коррекции мощности участвуют:
- входной (обычно мостовой) выпрямитель;
- ключевой транзистор Q1, работающий как активный управляемый силовой ключ;
- быстродейстующий диод D1 (обычно диод Шоттки);
- схема управления (control circuit);
- нагрузка R1 Load;
- фильтрующий/накопительный конденсатор C1;
- катушка индуктивности L1 (boost inductor).
В приведенной выше схеме контролирующий узел постоянно производит измерение входного напряжения (вывод 2 контроллера), а также тока через шунт на выводах 3 и 11
Полученные данные используются для управления временем переключения и скважностью (duty cycle) импульсов на ключевом транзисторе Q1
Схема управления на основании действующего значения напряжения Vg(t) и тока Ig(t) формирует ШИМ-сигнал, управляющий открытием и закрытием ключевого транзистора.
Периодическое замыкание/размыкание транзисторного ключа обеспечивает заряд выходного конденсатора пульсирующим током в соответствии с формой входного синусоидального напряжения:

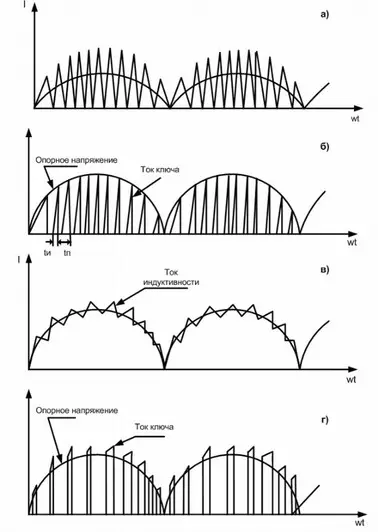

Осциллограммы напряжений и токов на элементах активного корректора мощности:
