Usb разъем. обзор. распиновка

Классификация USB разъёмов

Коннекторы принято классифицировать по типам, их всего два:

А — это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т. д. Данные соединения совместимы между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.

B — штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т. д.). Чтобы исправить ситуацию были приняты две стандартные уменьшенные модификации типа В: mini и micro USB.

Отметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором — гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку, не залезая под стол к системному блоку.

Распиновка USB 2.0 разъёма

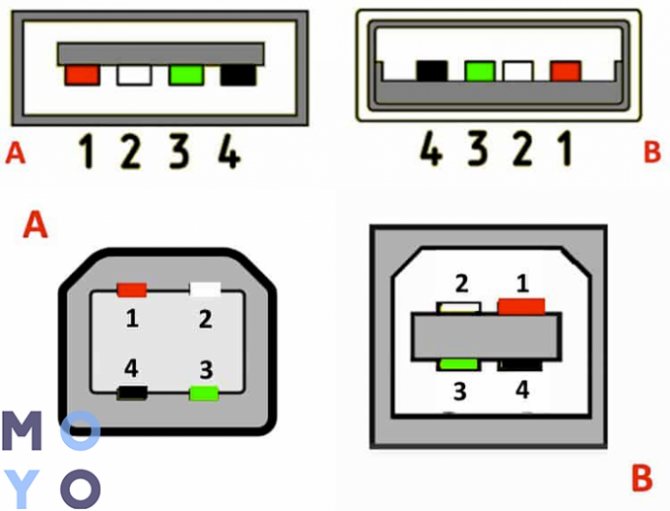

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней. Ниже представлен рисунок распайки штекера и гнезда разъема типа А:

Обозначения:

• А — гнездо.
• В — штекер.
• 1 — питание +5,0 В.
• 2 и 3 сигнальные провода.
• 4 — масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Схема реобаса для ПК

Теперь рассмотрим распайку классического гнезда В.

Обозначения:

• А — штекер, подключаемый к гнезду на периферийных устройствах.
• В — гнездо на периферийном устройстве.
• 1 — контакт питания (+5 В).
• 2 и 3 — сигнальные контакты.
• 4 — контакт провода «масса».

Цвета контактов соответствуют принятой раскраске проводов в шнуре.

Распиновка USB 3.0 разъёмов (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Однако они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Обозначения:

• А — штекер.
• В — гнездо.
• 1, 2, 3, 4 — коннекторы полностью соответствуют распиновке штекера для версии USB 2.0 тип В, цвета проводов также совпадают.
• 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
• 7 — масса (GND) для сигнальных проводов.
• 8 (SS_RX-) и 9 (SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше, в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Возможно, вам также будет интересно, как ремонтировать жесткий диск Seagate

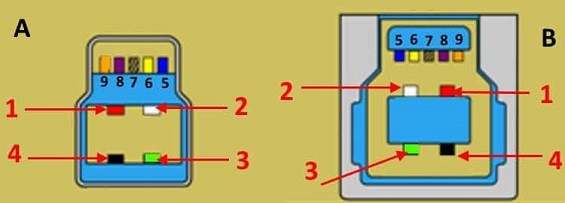

Теперь рассмотрим распайку контактов для USB 3.0 типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Обозначения:

• А и В — штекер и гнездо, соответственно.
• Цифровые подписи к контактам соответствуют описанию предыдущего рисунка.
• Цвет максимально приближен к цветовой маркировке проводов в шнуре.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы  четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса

Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Vcc: определение и роль в электронике

Роль Vcc в электронике заключается в обеспечении правильного питания для работы электронных устройств. Он создает напряжение, необходимое для работы различных компонентов и поддержания их стабильного функционирования. Благодаря Vcc, схемы и компоненты могут получать энергию от внешних источников питания, что позволяет им работать и выполнять свои функции.

Vcc также играет важную роль в предотвращении повреждения электронных компонентов. Он задает верхний предел напряжения, которое может быть подано на устройство, и защищает его от перенапряжения

Это особенно важно для устройств с низким напряжением, таких как микроконтроллеры, которые могут быть чувствительны к перенапряжению и повреждаться при подаче слишком высокого напряжения

В целом, Vcc играет важную роль в электронике, обеспечивая энергию и защиту для работы различных устройств и компонентов. Понимание его определения и роли помогает электронным инженерам и хобби-разработчикам создавать надежные и эффективные электронные устройства.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

• F — «мама».
• M — «папа».

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

• Красный — положительный контакт постоянного напряжения в 5 В.
• Белый — data-.
• Зеленый — data+.
• Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

• Красный — 5 В+.
• Белый — данные-.
• Зеленый — данные+.
• Черный — общий.
• Фиолетовый — прием-.
• Оранжевый — прием+.
• Без цвета — земля.
• Синий — передача-.
• Желтый — передача+.

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Передняя панель компьютера: как подключить кнопку питания, перезагрузки, разъемы

Сборка компьютера – это не только подключение крупных компонентов системного блока, таких как жесткий диск, видеокарта, процессор или блок питания. Во время сборки необходимо соединить с «внутренностями» компьютера и сам корпус. На корпус выведено несколько важных элементов. Как минимум, это кнопки питания и перезагрузки, а также, индикатор работы жесткого диска. Если речь идет о более продвинутых корпусах, то на переднюю панель могут быть выведены некоторые разъемы, в частности, USB и входы для наушников или микрофона. В рамках данной статьи мы расскажем, как подключить переднюю панель компьютера, чтобы все элементы на ней работали грамотно.

В начале следует отметить, что от корпуса компьютера должно отходить несколько проводов. В простонародье из называют «пинами» от английского слова Pin, что означает «Штифт» или «Булавка». Провода корпуса компьютера миниатюрны, и они являются разъемами, в которые вставляются штекеры, расположенные на материнской плате компьютера.

Перед тем как приступать непосредственно к подключению передней панели компьютера к материнской плате, необходимо определиться с тем, какой провод за выполнение какой задачи отвечает. Чтобы это сделать, достаточно посмотреть на надписи, нанесенные на разъемы. На них можно обнаружить следующие обозначения:

• Power SW – провод, отвечающий за кнопку питания, с которой происходит включение и выключение компьютера;
• Reset WS – провод, который отходит от кнопки перезагрузки компьютера;
• Power Led — и Power Led + (могут быть объединены) – провода, подключение которых вызывает работу лампочки включения/выключения компьютера;
• HDD Led – кабель, отвечающий за работу индикации жесткого диска компьютера;
• USB – кабель от разъема USB, может быть от протокола 2.0 или 3.0;
• HD Audio/Speaker – разъем для подключения наушников и микрофона.

Выше перечислены стандартные названия. Разъем, отвечающий за USB, может быть подписан – USB 2.0 и USB 3.0. Если они подписаны оба как USB, то определить разъем от более быстрого протокола передачи данных легко – он имеет больше входов.

Значение обвязки в электронных схемах

Обвязка, или декупаж, является одним из важных элементов электронных схем. Она состоит из системы пассивных компонентов, таких как конденсаторы, резисторы и индуктивности, которые подключаются к основным активным элементам, таким как транзисторы и интегральные схемы. Обвязка играет ключевую роль в обеспечении стабильной работы электронной схемы и защите от помех.

Главная функция обвязки — обеспечить правильное питание активных элементов схемы и снижение уровней шумов и помех. Конденсаторы, расположенные в обвязке, помогают фильтровать нежелательные сигналы и уровни шумов, подавлять перенос помех на активные элементы схемы. Защищая схему от внешних помех, обвязка обеспечивает стабильную и надежную работу электронной системы.

Важным аспектом обвязки является правильный выбор и расположение компонентов. Резисторы находятся в обвязке для установления определенных значений напряжений и токов. Конденсаторы размещаются для фильтрации шумов и подавления переноса помех. Также необходимо учитывать размеры, емкость и индуктивность компонентов, чтобы обеспечить оптимальное функционирование схемы.

Один из важных аспектов обвязки — ее разводка на печатной плате. Правильное размещение компонентов и трассировка проводов между ними помогает минимизировать сопротивление и повышать эффективность передачи сигнала. Это позволяет снизить уровни помех и шумов и обеспечить стабильную работу электронной схемы.

Все компоненты обвязки должны быть правильно подобраны и настроены для конкретного приложения. Неправильный выбор и настройка компонентов может привести к неработоспособности схемы или низкой производительности

Поэтому, при разработке электронной схемы необходимо уделить достаточное внимание обвязке и ее роли в обеспечении надежной и стабильной работы системы

Общие рекомендации от мастеров

Распиновка USB (Universal Serial Bus) – это стандартный способ соединения и обмена данными между устройствами. Ниже приведены общие рекомендации от мастеров по распиновке USB:

Понимание стандарта: Перед тем как начать работу с распиновкой USB, необходимо хорошо понимать стандарт USB, его версии, разъемы (тип A, тип B, Micro USB, USB-C) и характеристики передачи данных и питания.
Соблюдение напряжений и токов: Следите за правильным подключением питания. Разные типы USB могут предоставлять различные уровни напряжения (например, 5 В) и тока (обычно до 0.5 А для USB 2.0, до 3 А для USB 3.0/3.1 и более для USB-C). Неправильное подключение может привести к повреждению устройств.
Заземление (GND): Заземление играет важную роль в снижении электромагнитных помех и обеспечении надежного соединения. Убедитесь, что проводники заземления правильно подключены.
Правильное соединение сигнальных линий: Соблюдайте правильное соединение сигнальных линий данных (D+ и D-)

Неправильное подключение может привести к ошибкам в обмене данными.
Соблюдение ориентации: В случае разъемов USB-C обращайте внимание на ориентацию – они ориентированы с обеих сторон, но некоторые контакты могут иметь разные функции в зависимости от ориентации.
Использование диодов-стабилизаторов: При подключении USB к плате рекомендуется использовать диоды-стабилизаторы напряжения для защиты от перенапряжений и бросков напряжения, которые могут повредить ваше устройство.
Экранирование и экранированные кабели: В случае высокочастотных устройств, таких как USB 3.0, может потребоваться экранирование кабелей для предотвращения электромагнитных помех.
Обращение к документации: Всегда обращайтесь к официальной документации вашего устройства или микросхемы, если вы работаете на уровне схемы. Это поможет избежать ошибок и учтет особенности конкретного оборудования.
Тестирование и отладка: После распиновки проводите тщательное тестирование устройства

Используйте осциллографы, логические анализаторы и другие инструменты для проверки правильности передачи данных и питания.

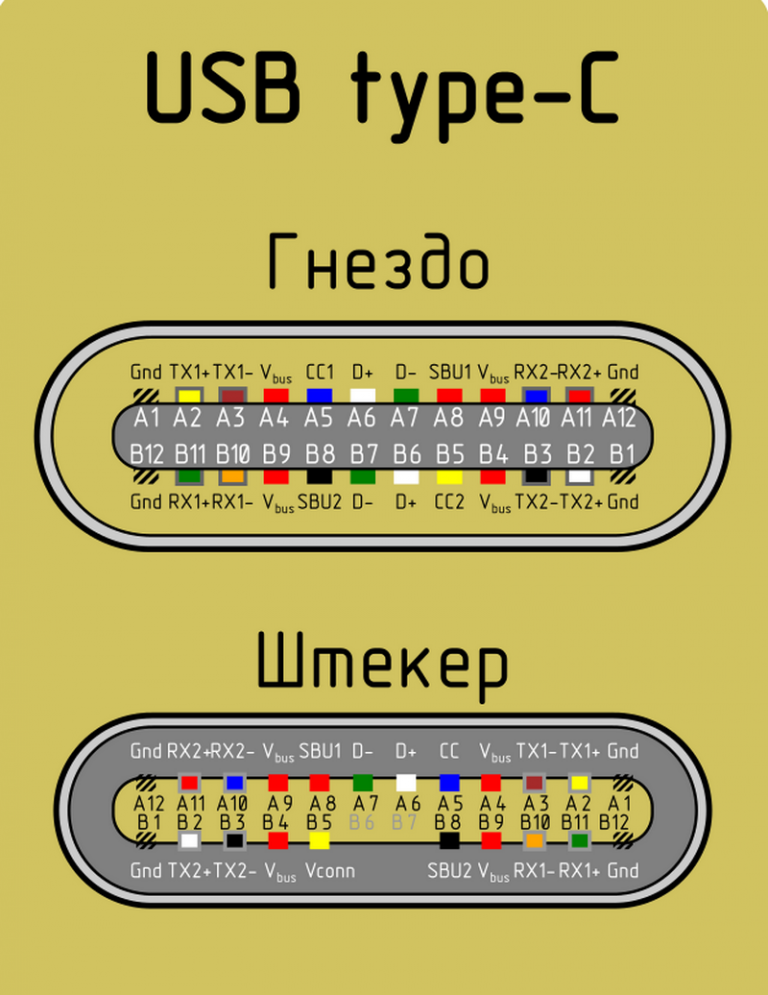

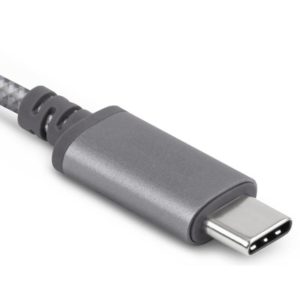

В итоге анализа различных типов USB-разъёмов — Mini, Micro и Type-C — становится ясным, что каждый из них имеет свои уникальные характеристики и области применения. Распиновка этих разъёмов служит ключом к их функциональности, позволяя обеспечивать надёжное соединение и передачу данных.

Понимание их структуры и работы не только способствует эффективному использованию современных технологических устройств, но и открывает дорогу к инновационным решениям в разработке и ремонте. Эта статья служит наглядным руководством для всех, кто стремится глубже понять мир современных соединительных интерфейсов и их ключевую роль в цифровой эре.

Подключение Vcc

Vcc (от англ. voltage common collector) является положительным напряжением, которое обеспечивает питание устройства или компонента. Подключение Vcc — одно из важнейших действий при создании электрической схемы.

Для подключения Vcc необходимо выполнить следующие шаги:

1. Определите источник питания, который будет использоваться для подачи Vcc.
2. При необходимости проверьте, поддерживает ли выбранный источник питания требуемое напряжение для подключения Vcc.
3. Подсоедините положительный полюс источника питания к соответствующему контакту или пину, предназначенному для подключения Vcc.
4. При необходимости установите защиту от переполюсовки для исключения повреждения устройства или компонента. Например, можно использовать диод, чтобы предотвратить неправильное подключение питания.

Важно помнить, что при подключении Vcc необходимо обеспечивать стабильное напряжение и достаточный ток для нормальной работы устройства или компонента. В противном случае, возможны сбои и повреждение системы

USB4

29 августа 2019 года USB-IF представила спецификацию USB4. Новый стандарт обеспечивает большую гибкость и функциональность. Он основан на спецификации протокола Thunderbolt 3 и поддерживает скорость передачи данных до 40 Гбит/с. Он совместим с Thunderbolt 3, а также обратно совместим с версиями 3.2 и 2.0.

USB 4 будет использовать разъем типа USB-C, так как он может соответствовать скорости и режиму работы юсб 4. Это означает, что любой, у кого в настоящее время есть USB-3 с разъемом Type-C, сможет использовать порты USB 4, хотя, чтобы использовать полную скорость, необходимо иметь все порты USB4 и устройства.

Примеры применения обвязки в различных устройствах

Обвязка, или также называемые декупажные элементы, играют важную роль в различных устройствах электроники. Они обеспечивают стабильную работу устройства и защищают его от нежелательных эффектов, таких как помехи и перенапряжения. Рассмотрим несколько примеров применения обвязки в различных устройствах.

• Обвязка в микроконтроллерах: В микроконтроллерах обвязка играет роль фильтра и защищает микроконтроллер от помех, которые могут возникать в сигналах питания. Обвязка включает конденсаторы, которые улавливают и поглощают помехи, а также стабилизируют напряжение питания микроконтроллера.

• Обвязка в аналоговых устройствах: Аналоговые устройства требуют особенно внимательного подхода к обвязке. Обвязка в аналоговых устройствах включает использование фильтров и конденсаторов, чтобы устранить помехи, созданные сигналами высоких частот и снизить уровень шума на выходе устройства.

• Обвязка в источниках питания: Обвязка в источниках питания необходима для стабильной работы электронных устройств. Она включает использование фильтров, конденсаторов и индуктивностей, чтобы устранить шумы и помехи, а также защитить устройство от перенапряжений и импульсных нагрузок.

• Обвязка в радиоустройствах: Радиоустройства требуют хорошей обвязки для защиты от помех и получения чистого сигнала. Обвязка в радиоустройствах включает использование фильтров, способных поглотить помехи, а также усилители и фильтры сигнала для его усиления и очистки от шумов.

• Обвязка в силовых электронных устройствах: Силовые электронные устройства требуют мощной обвязки, чтобы обеспечить стабильное и безопасное функционирование. Обвязка включает использование индуктивностей и конденсаторов, которые стабилизируют напряжение и ток, а также фильтруют помехи, чтобы предотвратить повреждение устройства или появление нежелательных эффектов.

Эти примеры демонстрируют важность обвязки в различных устройствах электроники. Она помогает обеспечить стабильную работу устройств, защищает их от помех и перенапряжений, а также позволяет получить чистый и качественный сигнал

Наличие правильной обвязки является одним из ключевых факторов успешной работы различных электронных устройств.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Подключение Vcc

Vcc (от англ. voltage common collector) является положительным напряжением, которое обеспечивает питание устройства или компонента. Подключение Vcc — одно из важнейших действий при создании электрической схемы.

Для подключения Vcc необходимо выполнить следующие шаги:

1. Определите источник питания, который будет использоваться для подачи Vcc.
2. При необходимости проверьте, поддерживает ли выбранный источник питания требуемое напряжение для подключения Vcc.
3. Подсоедините положительный полюс источника питания к соответствующему контакту или пину, предназначенному для подключения Vcc.
4. При необходимости установите защиту от переполюсовки для исключения повреждения устройства или компонента. Например, можно использовать диод, чтобы предотвратить неправильное подключение питания.

Важно помнить, что при подключении Vcc необходимо обеспечивать стабильное напряжение и достаточный ток для нормальной работы устройства или компонента. В противном случае, возможны сбои и повреждение системы

Расположение и маркировка Vcc и Gnd на схеме

На схеме электрической схемы Vcc и Gnd обычно обозначаются специальными символами или маркировками. Vcc (высокий потенциал) обозначает положительный питающий источник, а Gnd (земля) обозначает нулевой потенциал или общее заземление.

Символ	Обозначение	Описание
+	Vcc	Положительный питающий источник
—	Gnd	Нулевой потенциал или общее заземление
↑	Vcc	Положительное питание верхней линии
↓	Gnd	Потенциал заземления нижней линии

Размещение Vcc и Gnd на схеме может меняться в зависимости от типа схемы и предпочтений разработчика. Обычно Vcc отмечается на верхней стороне схемы, а Gnd — на нижней. Это позволяет упростить процесс чтения схемы и подключения компонентов.

Важно понимать, что Vcc и Gnd — это противоположные полюса и обратная связь между ними позволяет обеспечить нормальное функционирование электрической схемы. Правильное подключение питания является важным моментом при разработке и сборке электронных устройств

Ликбез по температурам и местам пайки

Многие начинающие ставят температуры на паяльных станциях свыше 400 °C. Это самая критичная и опасная ошибка. При таких температурах ни один разъем целым не будет. Пластиковая основа плавится, а контакты могут быть замкнуты после такой жарки.

Место пайки и окружающая среда

Место пайки — очень важный момент. Если паять на металлической пластине или подставке, то плата будет отдавать поступающее тепло от фена т.е. металл будет действовать фактически как радиатор. Это критично т.к. многие из-за этого повышают температуру до 360 °C и выше, и по этой причине наступает перегрев. Когда плата уже прогревается от такой температуры, на сам разъем и верхний слой платы поступает критическая температура. То есть, фактически, припой плавится от 180 до 230 °C (свинец-содержащие припои) или же от 180 до 250 °C (бессвинцовые припои). И когда плата нагревается до условной температуры плавления припоя, на саму деталь или разъем, или верхний слой платы действует куда большая температура.

Поэтому, лучше всего плату класть на деревянную дощечку, на которой есть несколько слоев салфеток. Их тоже должно быть немного (поверхность перестает быть ровной, что в свою очередь приведет к плохому поверхностному натяжению припоя).

Дерево и бумага намного раньше нагреваются и меньше отдают тепла в окружающую среду. Также пайку микро USB разъема можно производить и при помощи так называемой третьей руки. Это настольная стойка, к которой прикреплены крокодилы для установки платы. Плата будет в подвесном состоянии и окружающий воздух намного быстрее прогреется.

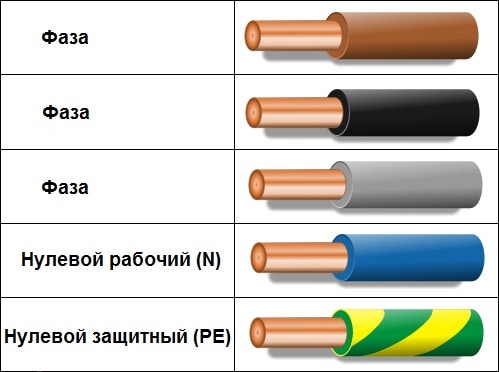

Цветовое маркирование в бытовых электросетях

До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос «где фаза, а где ноль» была достаточно острой.

Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:

нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции), защитная нулевая жила (PE), «земля», провод для заземления –цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил, совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.
