Как работает оперативная память?
Кратко о том, как работает ОЗУ: когда компьютер запускается, операционная система и другие программы загружаются в ОЗУ. В процессе работы ОЗУ предоставляет процессору и программам необходимые данные для выполнения операций. Эта память используется для временного хранения информации, поэтому данные в ОЗУ сохраняются только во время работы компьютера.
Для облегчения работы с ОЗУ существуют различные программы, такие как CPU-Z. CPU-Z — это бесплатная утилита для Windows, которая позволяет отслеживать различные характеристики компьютера, в том числе информацию об ОЗУ. С помощью CPU-Z можно узнать такие параметры оперативной памяти, как тип, объем, тактовая частота и задержки.
Определение оперативной памяти
ОЗУ обеспечивает быстрый доступ к данным, которые CPU использует при обработке информации. Оперативная память представляет собой массив ячеек, каждая из которых может хранить определенное количество битов информации. Количество ячеек в ОЗУ определяет объем доступной памяти для работы с данными и программами.
Оперативная память является «случайным доступом» (Random Access Memory — RAM), так как CPU может обращаться к любой ячейке памяти независимо от того, где эти данные находятся. Это отличает ОЗУ от других видов памяти, таких как жесткие диски или флэш-память, к которым требуется время для записи и чтения данных.
Кратко говоря, оперативная память играет важную роль в функционировании компьютера, обеспечивая быстрый доступ к данным и программам для операционной системы и CPU. Благодаря ОЗУ компьютер способен обрабатывать информацию и выполнять задачи эффективно и без задержек.
Принцип работы оперативной памяти
Происходит это следующим образом: когда компьютер начинает работу, процессор загружает инструкции и данные из жесткого диска в ОЗУ. Это делается для того, чтобы процессор мог быстро и легко получать доступ к этим данным и выполнять необходимые операции.
ОЗУ представляет собой набор ячеек, каждая из которых может хранить определенное количество информации. Каждая ячейка имеет уникальный адрес для доступа к данным. При выполнении операций процессор обращается к этим адресам и получает необходимую информацию из ОЗУ.
ОЗУ работает с высокой скоростью, поэтому процессор может получать данные практически мгновенно. Кроме того, ОЗУ обеспечивает одновременный доступ к нескольким ячейкам, что позволяет процессору выполнять несколько операций одновременно, повышая общую производительность системы.
Таким образом, оперативная память играет важную роль в работе компьютера, обеспечивая процессору быстрый доступ к необходимым данным и оперативную обработку информации. Чтобы узнать больше о своей системе и оперативной памяти, можно использовать программу CPU-Z.
Виды оперативной памяти
Основные виды оперативной памяти:
- SDRAM (Synchronous Dynamic Random Access Memory) — это тип оперативной памяти, который был широко использован в компьютерах 90-х годов. SDRAM синхронизируется с тактовой частотой процессора и имеет высокую пропускную способность передачи данных.
- DDR (Double Data Rate) — это развитие технологии SDRAM. Она обеспечивает удвоенную скорость передачи данных, за счет использования двусторонней шины. DDR позволяет увеличить производительность системы.
- DDR2 и DDR3 — это последующие поколения DDR-памяти, которые предлагают еще большую скорость передачи данных и меньшее энергопотребление.
- DDR4 — это последний на данный момент тип оперативной памяти. Он обеспечивает еще большую скорость работы и позволяет использовать большую плотность памяти.
Выбор типа оперативной памяти зависит от требований и возможностей процессора и материнской платы компьютера
Важно учитывать совместимость и оптимальную конфигурацию системы для достижения максимальной производительности
Влияние Nb Frequency на производительность
Значение Nb Frequency в программе CPU-Z указывает на частоту, с которой работает память North Bridge на материнской плате. Она представляет собой связующий элемент между процессором и остальными компонентами системы.
Частота Nb Frequency имеет прямое влияние на производительность компьютера. Чем выше ее значение, тем быстрее могут передаваться данные между процессором и памятью
Это особенно важно для выполнения операций, требующих быстрого доступа к памяти, таких как игры, видеообработка или запуск больших приложений
Однако увеличение значения Nb Frequency также может потребовать увеличения напряжения питания памяти, что может повлечь за собой дополнительное тепловыделение и потребление энергии. Поэтому при настройке частоты Nb Frequency необходимо найти баланс между производительностью и энергопотреблением.
Важно отметить, что эффект от увеличения Nb Frequency может быть незначительным на компьютерах с более старыми процессорами или приложениями, которые не требуют высокой скорости обработки данных. В таких случаях увеличение Nb Frequency может не принести заметного повышения производительности
В целом, правильная настройка значения Nb Frequency может улучшить производительность компьютера, особенно при выполнении задач, требующих быстрого доступа к памяти. Но при этом необходимо учитывать тепловые характеристики компонентов и энергопотребление системы.
Вкладка Graphics
«Graphics» — данная закладка, как можно понять из названия, рассказывает о видеосистеме. Появилась она сравнительно недавно, но уже обзавелась интересными возможностями.
В группе Display Device Selection всего два пункта:
- Поле со списком для выбора видео устройства (на случай, если вы добавили больше одной видеокарты в систему). Неактивно, если видеокарта всего одна.
- Perf level — уровень производительности. Видеокарта может иметь несколько уровней производительности (профилей), которые дадут разные показания в следующих секциях. Сделаны уровни для переключения 2D/3D режимов, чтобы видеокарта не грела попусту воздух тогда, когда это не требуется. Аналогично — неактивно, если уровень производительности всего один.
Группа GPU. Отображает информацию о видеопроцессоре.
- Name — название видеокарты, зашитое в BIOS видеокарты.
- Code name — кодовое название видеочипа, по аналогии с кодовым названием ядра процессора. Обычно представляет собой буквенно-числовую кодировку, в отличие от процессоров, где используются слова и словосочетания (сейчас обычно названия городов или мест).
- Revision — ревизия ядра, аналогично такому же пункту у центрального процессора.
- Technology — технологический процесс, по нормам которого выполнен чип. Зависит от маркировки чипа, потому способ менее точен и число ошибок с его определением больше, чем у процессоров.
Справа от группы можно увидеть логотип производителя чипа (если CPU-Z его верно определяет).
Группа Clocks объединяет информацию о частотах видеокарты.
- Core — частота ядра видеочипа. Как и с процессором, если присутствует более одного профиля производительности, то частоты могут быть ниже номинальных. Это всего лишь режим энергосбережения при простое.
- Shaders — частота шейдерного домена. Раздельное тактование его частоты позволяет более гибко подбирать оптимальный режим работы чипа в зависимости от характера нагрузки. NVIDIA согласилась, что тенденция показывает увеличение шейдерной нагрузки на чип, для чего решила поднять его частоту относительно остальной части чипа.
- Memory — частота видеопамяти, физическая (реальная).
Группа Memory объединяет пункты, информирующие о характеристиках подсистемы памяти видеокарты.
- Size — объём видеопамяти.
- Type — тип памяти, например, DDR, DDR2, GDDR2, GDDR3, GDDR4, GDDR5.
- Bus width — ширина шины памяти. Показывает, сколько данных можно передать за один такт без учёта технологий DDR/QDR.
Получение сведений о компьютере в CPU-Z
После запуска утилиты, производится сканирование для сбора информации об аппаратной части компьютера, а затем открывается окно программы CPU-Z.
Во вкладке CPU (Центральный процессор) отображается общая информация о центральном процессоре, установленном на данном компьютере.
В разделе «Processor» (Процессор) показана следующая информация (на примере моего компьютера): модель процессора (Intel Core i3 4170), кодовое имя (Haswell), используемая модель сокета (Socket 1150 LGA), технологический процесс (22 nm), напряжение ядра (1.175 V), спецификация (Intel(R) Core(TM) i3-4170 CPU @ 3.70GHz), другая информация о семействе, модели, ревизии ядра, версии процессора, о наборе поддерживаемых инструкций.
В разделе «Clocks» (Частота) указана частота процессора, множитель процессора, внешняя частота.
Раздел «Cache» (кэш) отображает сведения о кэш-памяти всех уровней центрального процессора.
В нижней части окна программы находится информация о количество ядер (Cores) и количестве логических процессоров (Threads).
Вкладка «Caches» (Кэш) утилита показывает сведения об объеме памяти кэша центрального процессора, информацию о кэш-памяти всех уровней.
Во вкладке «Mainboard» (Материнская плата) приведена общая информация о материнской плате, установленной на данном компьютере.
В разделе «Mainboard» вы увидите данные о производителе (Gigabyte), модели (B85M-DS3H), сведения о чипсете, южном мосте, чипе мультиввода-вывода.
Информацию о производителе (AMI) и версии BIOS, можно посмотреть в разделе «BIOS».
Раздел «Graphic Interface» (Графический интерфейс) выдает данные о версии шины, текущем режиме и максимально поддерживаемом режиме.
Во вкладке «Memory» (Память) собраны данные об оперативной памяти, используемой на компьютере.
В разделе «General» (Общие) приведены характеристики памяти: тип оперативной памяти (DDR3), объем памяти (8 GBytes), число каналов (Dual), частота контроллера.
В разделе «Timings» (Тайминги) вы увидите информацию о таймингах (временной задержке сигнала) оперативной памяти.
Вкладка «SPD» (Serial Preference Detect) предназначена для определения наличия и характеристик планок памяти. Здесь можно получить информацию о слотах оперативной памяти.
Если на материнской плате имеется несколько планок оперативной памяти, то после выбора соответствующего слота (пункт «Slot #») можно узнать детальную информацию о каждом модуле памяти, установленном на компьютере.
Вкладка «Graphics» (Графика) выводит сведения об устройствах отображения графики (видеосистеме).
В разделе «Display Device Selection» (Выбор устройства отображения) нужно выбрать устройства, если на компьютере применяется более одного графического ускорителя.
На моем компьютере установлена встроенная графика (Intel(R) HD Graphics 4400) и видеокарта (NVIDIA GeForce GTX 750 Ti). В окне утилиты CPU-Z можно увидеть подробные характеристиках каждого графического устройства.
Во вкладке «Bench» (Тест) можно провести тест центрального процессора в однопроцессорном или многопроцессорном потоках, а затем сравнить его с другими процессорами.
Во вкладке «About» (О программе) показаны сведения о программе, о версии Windows и DirectX.
Вам также может быть интересно:
- GPU-Z для получения информации о видеокарте
- AIDA64 — диагностика, тестирование, сбор системной информации
- Speccy — информация об аппаратных компонентах компьютера
Все технические характеристики оборудования, приведенные в окнах программы CPU-Z, можно сохранить на свой компьютер.
Для сохранения отчета, нажмите на кнопку «Save Report (.TXT)» (данные сохранятся в формате «TXT») или на кнопку «Save Report (.HTML)» (данные сохранятся в формате «HTML»).
С помощью кнопки «Validate» (Валидация) можно выложить в интернет информацию о своей системе для сравнения с другими компьютерами.
FAQs
What is the NB frequency multiplier?
Answer: NB frequency multiplier is the circuital component that sets the ratio of the internal clock rate to the external one. Based on every external clock cycle, the number of internal cycles set in the multiplier would be completed.
The frequency is calculated by multiplying the value with Front Bus.
What does increasing NB frequency do?
Answer: Increasing the NB frequency can help in improvising the performance of the system, particularly when you are involved in activities like gaming. Just set the right parameters during overclocking, and you may get the desired performance without overheating issues.
Why NB frequency is low?
Answer: There can be different reasons for it. Some of the probable ones include the power settings not being put at appropriate values, the host clock ratio not changed, and many more. Refer to the article to get more details.
Is NB frequency 1600mhz good?
Answer: It depends upon your RAM configuration. If it is based on DDR, then the effective speed would be double the frequency and so you would find decent performance in the system.
Достоинства CPU-Z
1. Подробная информация о компонентах компьютера
CPU-Z предоставляет подробную информацию о процессоре, оперативной памяти, материнской плате, графической карте и других компонентах компьютера. Это позволяет пользователям получить полное представление о своей системе и легко определить, какие компоненты нуждаются в обновлении или замене.
2. Мониторинг системы в реальном времени
CPU-Z позволяет мониторить различные параметры системы в режиме реального времени. Вы можете отслеживать температуру процессора, напряжение, тактовую частоту и использование процессора. Это особенно полезно для геймеров и разработчиков, которые хотят контролировать производительность своей системы и избегать перегрева.
3. Простота использования
CPU-Z имеет простой и интуитивно понятный интерфейс, который делает его доступным для широкого круга пользователей. Вы можете легко получить доступ к информации о своей системе, просмотреть детали каждого компонента и настроить параметры мониторинга. Это делает CPU-Z идеальным инструментом для новичков и опытных пользователей.
4. Бесплатное программное обеспечение
CPU-Z является бесплатной программой, которую можно скачать и использовать без ограничений. Она не требует регистрации или покупки лицензии, что делает ее доступной для всех. Это особенно полезно для пользователей с ограниченным бюджетом, которые хотят получить подробную информацию о своей системе без дополнительных затрат.
Corsair TWIN2X 2048-8500C5
Тип памяти
PC2-8500 (DDR2-1066)
Штатное напряжение питания
2,2 В
Штатные тайминги для режима PC2-8500
5-5-5-15
Ориентировочная цена
$490
Высокий потенциал разгона по частоте; поддержка EPP; SLI-сертификация
Универсальный комплект оверклокерской памяти высшего класса
Практическую проверку работы технологии EPP мы провели с использованием первых появившихся в Украине модулей этого типа – Corsair TWIN2X2048-8500C5 и TWIN2X2048-6400C3 (к сожалению, EPP-совместимые продукты Kingston и OCZ Technology на нашем рынке пока не представлены) и референсной материнской платы на базе NVIDIA nForce 590 SLI – Foxconn C51XEM2AA. Собственно, благодаря своим впечатляющим характеристикам вышеупомянутые комплекты памяти Corsair заслуживают внимания даже без учета поддержки EPP и наличия SLI-сертификации. Старшая модель типа DDR2-1066 ориентирована на достижение максимальной тактовой частоты и на практике способна разгоняться до частот свыше 1150 МHz при напряжении 2,3 В (штатное – 2,2 В), а TWIN2X2048-6400C3 обеспечивает работу на частоте DDR2-800 при CAS Latency = 3. Более подробно результаты тестирования обоих комплектов памяти приведены на диаграмме.

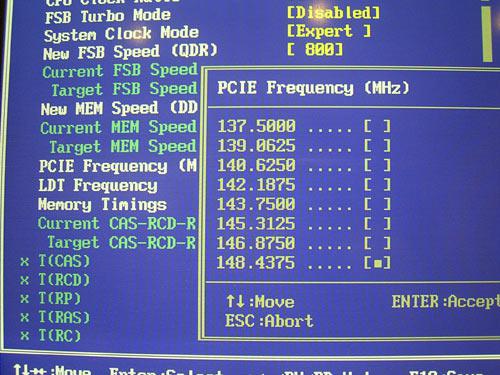

После установки на материнскую плату Foxconn C51XEM2AA («Компьютерное Обозрение», № 36, 2006) модулей памяти с поддержкой Enhanced Power Profiles в процессе прохождения POST-процедуры BIOS рапортует о возможности включить режим SLI-Ready Memory. В закладке настроек памяти имеется соответствующий пункт, и при его активации появляется окно с выбором режима работы: простое включение настроек EPP без изменения частоты системной шины; автоматический разгон на 1, 2, 4, 8 или 16% от номинала или же режим MAX OC, при котором система пытается загрузиться на максимально близкой к указанной в профиле тактовой частоте. В нашем случае при установке комплекта TWIN2X2048-8500C5 выбор последнего пункта привел к понижению множителя процессора и установке частоты памяти 1062 МHz (наиболее близкое значение к прошитому в EPP SPD 1066 МHz). Увы, следует отметить не слишком удачную реализацию интерфейса управления EPP на примененной нами материнской плате, несмотря на то что именно такая BIOS разрабатывалась в сотрудничестве с NVIDIA. Так, на плате ASUS M2N32-SLI управление профилями настроек и автоматическим разгоном разведено на два отдельных пункта меню – гораздо интуитивнее.
Содержимое EPP-сегмента кода SPD можно просмотреть после загрузки операционной системы с помощью таких утилит, как Lavalys Everest или NVIDIA nTune. Пожалуй, оптимальным методом использования EPP энтузиастами будет: отталкиваясь от имеющихся рекомендованных таймингов, выставить все значения вручную и искать более эффективные варианты с учетом личного опыта. А вот начинающим оверклокерам и тем, кто вообще не желает заниматься разгоном компьютера, прошитые профили пригодятся по прямому назначению – для безопасного улучшения производительности ПК.
Связь с другими компонентами

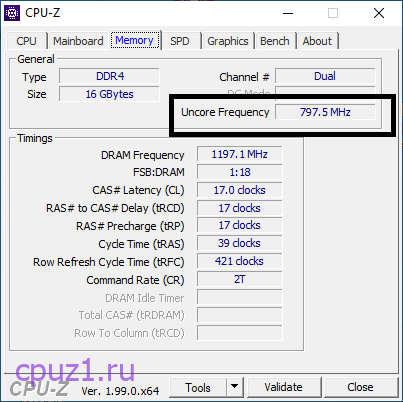

Частота NB (NorthBridge, северный мост) в программе CPU-Z указывает на скорость обмена данными между процессором и другими компонентами материнской платы, такими как оперативная память, видеокарта, SATA-контроллеры и другие.
NB frequency отображает тактовую частоту работы северного моста, которая измеряется в мегагерцах (MHz). Чем выше частота NB, тем быстрее данные передаются между компонентами, что положительно сказывается на производительности системы.
Оптимальное значение NB frequency зависит от конкретной системы и ее требований. Некоторые компоненты, такие как оперативная память, могут иметь ограничения по максимальной поддерживаемой частоте, поэтому следует учитывать их спецификации при настройке NB frequency.
Поддерживаемая частота NB может быть увеличена путем разгона северного моста (overclocking) или изменения настроек BIOS. Однако, при таких манипуляциях следует быть осторожным, чтобы не повредить компоненты системы.
Важно помнить:
— Высокая частота NB может привести к повышенному тепловыделению и нестабильной работе системы. В этом случае требуется более эффективное охлаждение и дополнительные настройки.
— Изменение NB frequency может потребовать изменения частоты работы других компонентов, таких как оперативная память или шина процессора. Это может повлиять на стабильность работы системы и требует дополнительной настройки.
— Чтобы оптимизировать производительность системы, следует обратить внимание на другие параметры, такие как тайминги оперативной памяти, напряжение процессора и другие. Использование программы CPU-Z позволяет отслеживать частоту NB и других компонентов системы, что может быть полезно при оптимизации производительности или разгоне системы
Однако, перед изменением настроек следует быть осторожным и иметь хорошее понимание работы компьютерных компонентов
Использование программы CPU-Z позволяет отслеживать частоту NB и других компонентов системы, что может быть полезно при оптимизации производительности или разгоне системы. Однако, перед изменением настроек следует быть осторожным и иметь хорошее понимание работы компьютерных компонентов.
Разгон AMD FX 8350 по шине
Разгон по опорной шине (обязательно просмотрите разгон по множителю прежде чем начинать разгон по шине).
До этого мы изменяли множители частоты процессора и оперативной памяти. Подбирая под них напряжение, при этом частота опорной шины BCLK у нас равнялась 200 MHz, если помните мы его переключили с положения AUTO на 200. Что в целом одно и то же.
Частота опорной шины равна 200 MHz на всех платах с сокетом AM3+.

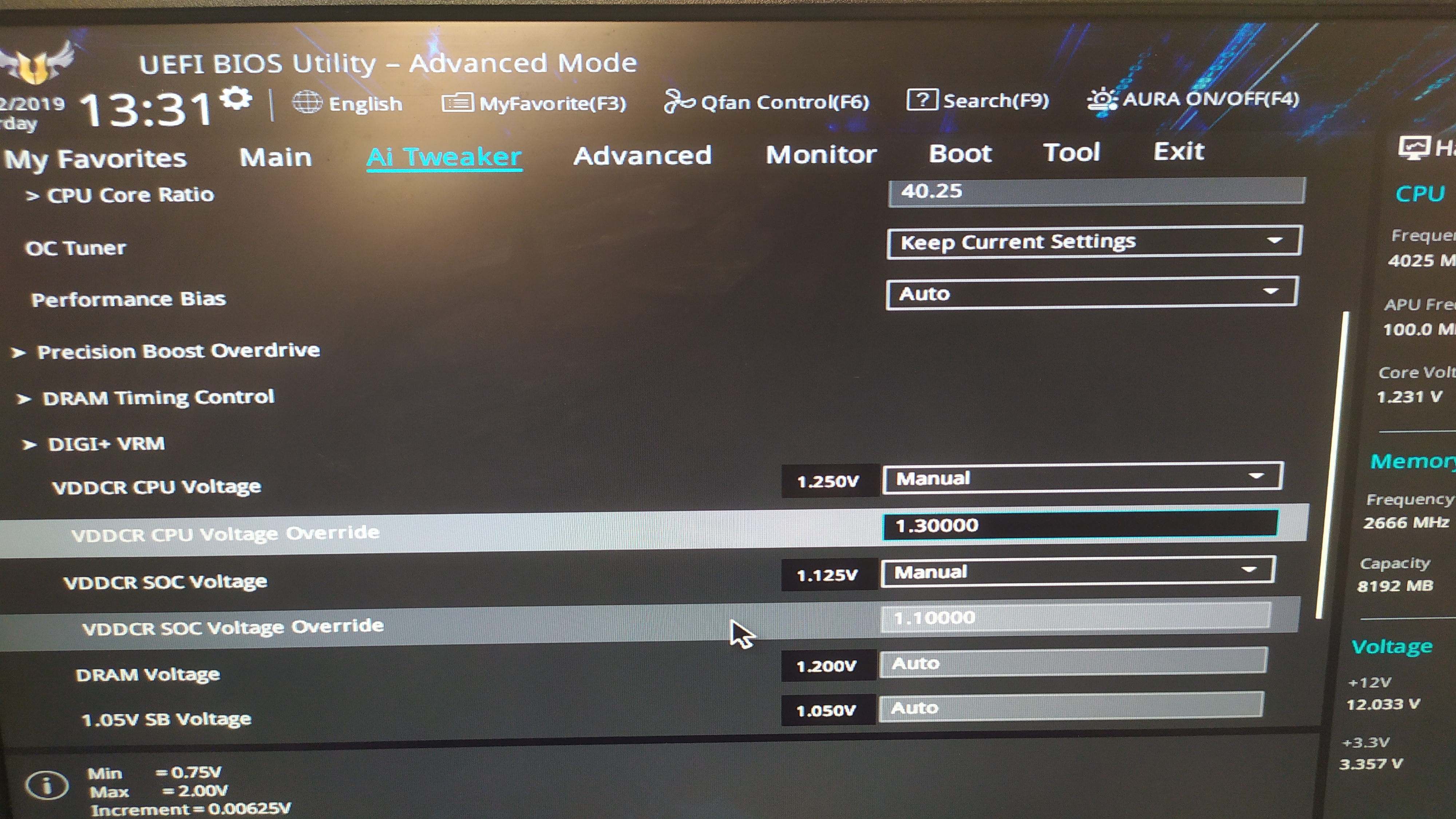

Частоту опорной шины можно изменить на платах Gigabyte в разделе M.I.T. / Advanced Frequency Settings / BCLK CLOCK CONTROL
- На платах ASUS — ADVANCED MODE / AI TWEAKER / CPU BUS FREQUENCY
- На платах MSI — OC / ADJUST CPU FSB FREQUENCY
А вот частоты северного моста и HT мы ставили вручную при этом плата сама меняла значения множителя.
Зачем это нужно. Не на всех платах разгон по множителям работает корректно.
Первый этап идентичный разгону по множителю, выключаем все функции энергосбережения и включаем LLC.
Теперь при разгоне FX 8350 по шине, нам нужно изменять частоту опорной шины BCLK, которая будет влиять на частоты всех зависимых от нее показателей.
К примеру, возьмем дефолтные значения моей материнской платы и посмотрим какие там множители и что мы сможем получить при увеличении частоты BCLK скажем на 20.
- BCLK равен 200 MHz
- NB — 2200 MHz = 11
- HT — 2400 MHz = 12
- CPU — 4000 MHz — 20
- RAM 1866 MHz — 9,33
Вот такие значения мы имеем по умолчанию. Как посчитать значения множителей? Делим частоту на значение BCLK и получаем множитель.
- Т.е. для NB 2200 делим на 200 и получаем множитель 11.
- HT множитель 12
- CPU множитель 20
- Оперативная память множитель 9.33
Если мы подними опорную шину на 20 MHz, мы получим такие значения частот:
- NB — 2440 MHz
- HT — 2640 MHz
- Память — 2052 MHz
- Процессор — 4400 MHz
Далее так же по очереди разгоняем все компоненты системы.
Поднимаем шину до 220, корректируем множителями показатели частот тех компонентов которые мы не хотим пока поднимать.
К примеру мы гоним частоту NB и HT:
Подняв частоту BCLK до 220 мы имеем частоту NB 2440, HT — 2640, но у нас так же поднялась частота для процессора и оперативной памяти.
Что мы делаем?
Понижаем множитель процессора до 18.5, частата будет равноа 4070MHz, множетель частоты оперативной памяти ставим 7, частота будет равна 1680. Теперь ни процессор, ни оперативная память не будут мешать нам разгонять NB.
Остается только подобрать напряжение для северного моста. Где и как это делать, смотрите разгон по множителю.
После того как подберете напряжение для NB, приступайте к разгону оперативной памяти и процессора, поднимая множители и подбирая напряжение. Множители на памяти и процессоре должны работать на всех материнских платах.

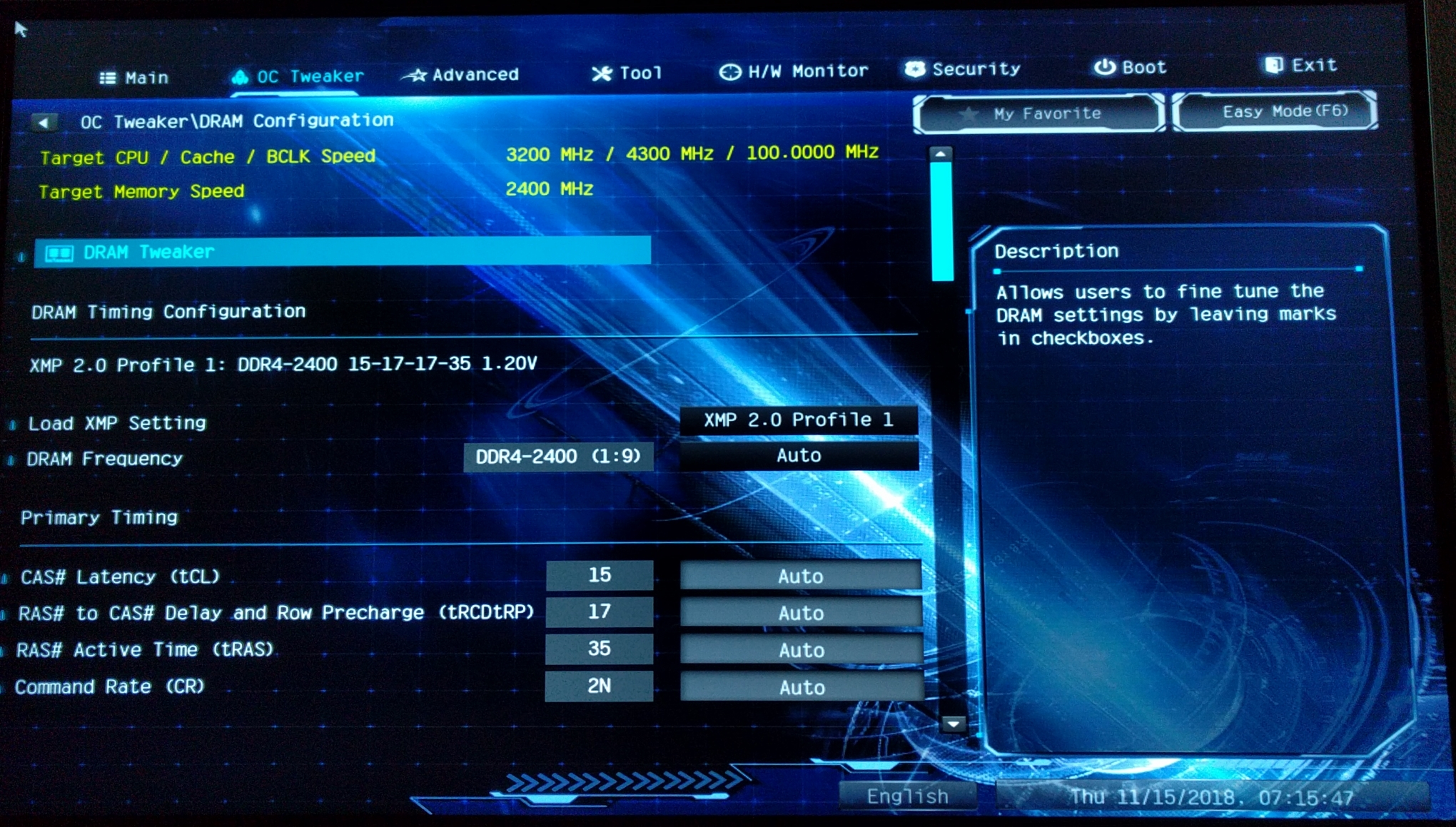

На некоторых платах это могут быть готовые профили XMP.
В этом нет ничего сложного, если вы уловили суть этого процесса.
Что и где изменять, все то же самое, что и при разгоне по множителю, только значения BCLK будет равно не 200 а тому которое вы укажите. И пересчет делаете на него с учетом ваших множителей. В примере выше я показал как это работает.Разгон FX 8350 по шине
Why is my NB Frequency Low?
There will be cases when you would find NB frequency to be low. The following can be the top reasons contributing towards it:
- While overclocking the system, you might have forgotten to change the power settings or NB voltage settings. As a result, even though the value is increased, the heat dissipation would be quite high and contributing towards lagging in the system. So, always remember to change these settings also while playing with the values of NB frequency.
- You may not have adjusted the host clock value properly or within the specifics mentioned by the manufacturer. So, there are high chances of inefficiency observed in the NB performance, and you may witness some low values in it.
- In the rarest of the rare cases, there may be some bug in CPU-Z showing wrong interpretation of the values. So, in such cases also you may find the frequency lying in the lower range. Troubleshooting is the best option in such cases.
Look out for either of the cases, and you are sure to find your answer.
В каких случаях нужна утилита?
Прежде чем разбираться с тем, как пользоваться CPU-Z, нужно понимать, для каких целей используется эта программа.
Во-первых, установить утилиту можно на всякий случай. Периодически пользователь сможет собирать данные компонентов системы и следить за температурами некоторых устройств. Но в этом случае нужно разбираться в устройстве компьютера и понимать, что за что отвечает.
Во-вторых, установка CPU-Z пригодится после покупки или сборки ПК. Таким образом, можно получить корректные данные, понять потенциал системы, чтобы в дальнейшем, например, работать с оверклокингом.
В-третьих, перед продажей компьютера стоит проверить систему и сделать соответствующие скриншоты показателей в CPU-Z. Выставляя на продажу ПК, можно будет предоставить потенциальному покупателю данные о состоянии каждого компонента.
Информация о том, как пользоваться программой CPU-Z, может быть полезной, если вы собираетесь повысить производительность компьютера. Перед этим нужно будет собрать данные о системе, просмотреть состояние каждого компонента и приступать к настройке ПК.
Как установить
Процесс установки также не требует специальных знаний. Вам необходимо скачать установочный файл и запустить установку. Программа будет работать на 32-битных и 64-битных версиях Windows.
Скачать CPU-Z
На выбор есть 2 версии программы: полноценная, с установкой и Portable, которая не требует установки, а просто запускается сразу после скачивания. Последний можно, например, загрузить на флешку и просмотреть параметры любого компьютера с разъемом USB. Отличий между полной версией и портативной, как ни странно, нет. Интерфейс и функциональность идентичны.
Итак, для установки скачайте саму программу и запустите скачанный файл. Изначально программа разрабатывается на английском языке, но умельцы регулярно выпускают русскоязычные версии.
Также важно загрузить последнюю версию инструмента. Только это гарантирует точность показателей и правильную работу
Проблемы при загоне FX 8350 по шине
На моей материнской плате любые значения опорной шины выше 220 приводят к сбросу настроек биоса. Даже если скидывать частоты до дефолтных или поднимать напряжения с запасом на все компоненты.
По этой причине, разгон по множителям для меня более интересен. И я использовал именно его для разгона и работы на этом процессоре.
Но даже при таком ограниченном разгоне, я добился неплохих результатов. Единственное что не погналось до заветных частот, это частота северного моста.
Вот собственно и все что хотелось рассказать… На этом тему разгону процессоров серии FX считаю раскрытой и завершенной.
