Power led на материнской плате

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

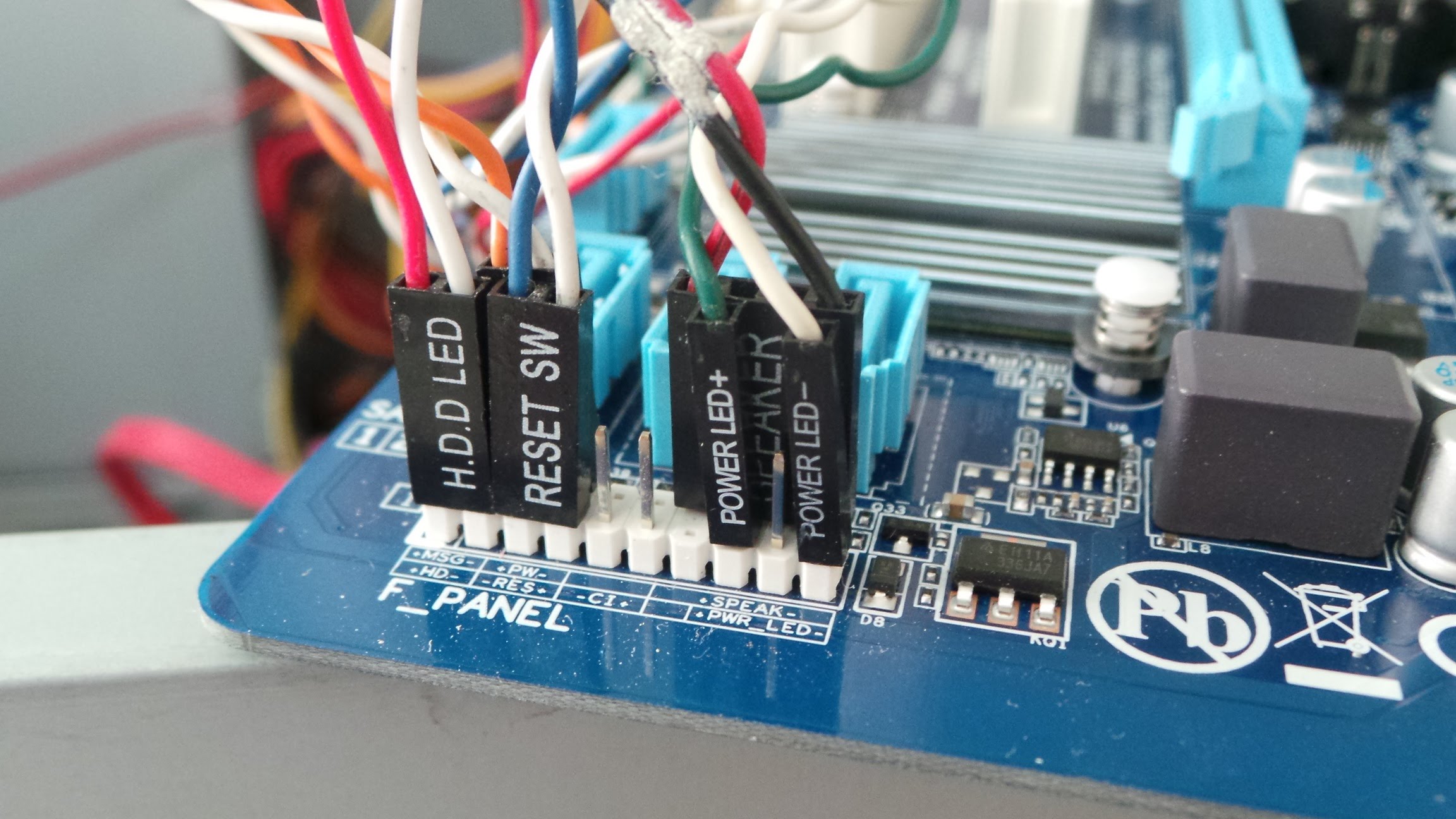

Расположенные на фото сверху штекеры подразумевают собой следующее:

• POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
• H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
• POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
• RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
• SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:

Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:

Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:

Разъём для данного штекера может иметь следующие названия:

• F_USB1/F_USB2;
• USB1/USB2;
• или все гнёзда для этого штекера могут называться просто USB.

Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Разное

Хотя я рассмотрел наиболее используемые разъемы и коллекторы, есть еще несколько, которые нужно изучить. Вот список некоторых распространенных разъемов, доступных на большинстве материнских плат, но они все еще редко используются.

Разъемы последовательного и параллельного портов

В наши дни материнские платы не имеют более старых компьютерных портов, таких как COM и LPT, на задней панели ввода-вывода. Вместо этого они поставляются с последовательными и параллельными коллекторами, к которым вы можете подключить специальные кабели вашей дополнительной платы.

Коллектор датчика температуры

Для пользователей, которые хотят интегрировать термодатчик для определения температуры различных аппаратных компонентов, некоторые материнские платы поставляются с соответствующим коллектором.

Коллектор датчика температуры

Чтобы найти его, обратите внимание на EC_TEMP, T_SENSOR или аналогичные метки, нанесенные на печатную плату. Они имеют 2-контактную конфигурацию (ДАТЧИК В/GND) и в основном используются для проверки процессора / дискретного графического процессора / температуры материнской платы

Разъем модуля TPM

Учитывая популярность встроенного программного обеспечения TPM (fTPM), аппаратный TPM не является основным выбором среди большинства пользователей. Однако с точки зрения безопасности они все еще намного опережают первые.

Разъем модуля TPM

Хотя в некоторые материнские платы уже встроены специальные чипы TPM, другие просто предлагают специальный заголовок для их добавления. Как правило, они обозначаются как TPM или SPI TPM, поэтому у вас не должно возникнуть трудностей с поиском этого разъема.

Заголовок обнаружения шума

Что ж, громкие вентиляторы и кулеры – это всегда головная боль. С помощью функции обнаружения шума на некоторых материнских платах высокого класса вы можете определять звуковое давление в децибелах.

Заголовок обнаружения шума

Обычно такие модели оснащены по крайней мере одним кабелем обнаружения шума, который можно подключить непосредственно к заголовку NOISE_SENSOR . Затем используйте утилиту BIOS или программное обеспечение OEM для считывания параметров и соответствующей настройки скорости вращения вентилятора.

Другие разъемы

Несмотря на то, что я рассмотрел большинство разъемов, доступных как на старых, так и на современных материнских платах, я все еще мог пропустить фирменные. Поэтому всегда рекомендуется ознакомиться с руководством пользователя, чтобы узнать, доступно ли новое.

Например, наш Gigabyte AORUS TRX40 MASTER поставляется с разъемом для подключения дополнительной платы. Аналогичным образом, MSI MAG 550M MORTAR включает в себя коллектор JCI1 для подключения к корпусу (со специальным переключателем).

Подключение передней панели к материнской плате

На передней панели системного блока находятся кнопки, которые необходимы для включения/выключения/перезагрузки ПК, жёсткие диски, световые индикаторы и дисковод, если последние два предусмотрены конструкцией. Процесс подключения к материнской плате передней части системного блока – это обязательная процедура.

Важная информация

Для начала изучите внешний вид каждого свободного разъёма на системной плате, а также кабели для подключения компонентов передней панели

При подключении важно соблюдать определённую очередность, т.к. если вы подключите тот или иной элемент в не той очередности, то он может работать некорректно, не работать вовсе или нарушить работу всей системы

Поэтому важно заранее изучить расположение всех элементов. Будет очень хорошо, если к материнской карте найдётся инструкция или другая бумага, объясняющая очерёдность подключения тех или иных компонентов к плате

Даже если документация к материнке на другом, отличном от русского языке, не выкидывайте её.

Запомнить расположение и название всех элементов несложно, т.к. они имеют определённый внешний вид и маркируются. Следует помнить, что инструкция, приведённая в статье, носит общий характер, поэтому расположение некоторых компонентов на вашей материнской карте может быть немного другое.

Этап 1: подключение кнопок и индикаторов

Данный этап жизненно необходим для работы компьютера, поэтому его требуется выполнить в первую очередь. Перед началом работ рекомендуется отключить компьютер от сети, чтобы избежать внезапного скачка напряжения.

На материнской плате выделен специальный блок, который предназначен только для расстановки проводов индикаторов и кнопок. Он носит название «Front panel», «PANEL» или «F-PANEL». На всех материнских платах он подписан и расположен в нижней части, поближе к предполагаемому месторасположению передней панели.

Рассмотрим соединительные провода более детально:

• Красный провод – предназначен для подключения кнопки включить/выключить;
• Жёлтый провод – подсоединяется к кнопке перезагрузки компьютера;
• Кабель синего цвета отвечает за один из индикаторов состояния системы, который обычно светится при перезагрузке ПК (на некоторых моделях корпусов такого нет);
• Зелёный кабель предназначен для соединения материнки с индикатором питания компьютера.
• Белый кабель нужен для подключения питания.

Иногда красный и жёлтые провода «меняются» своими функциями, что может запутать, поэтому желательно перед началом работы изучить инструкцию.

Места для подключения каждого провода обычно обозначены соответствующим цветом или имеют специальный идентификатор, который прописывается либо на самом кабеле, либо в инструкции. Если вы не знаете куда подключить тот или иной провод, то подключите его «наугад», т.к. потом можно всё заново переподключить.

Для проверки корректности подключения кабелей, подключите компьютер к сети и попробуйте включить при помощи кнопки на корпусе. Если компьютер включился и все индикаторы горят – значит, вы правильно всё подключили. Если нет, то снова отключите компьютер от сети и попробуйте поменять провода местами, возможно, вы просто установили кабель не на тот разъём.

Этап 2: подключение остальных компонентов

На этом этапе необходимо подключить коннекторы для USB и спикера системного блока. Конструкция некоторых корпусов не предусматривает данных элементов на передней панели, поэтому если вы не нашли на корпусе никаких выходов для USB, можете пропустить данный этап.

Места для подсоединения коннекторов находятся неподалёку от слота для подключения кнопок и индикаторов. Они тоже носят определённые названия – F_USB1 (самый распространённый вариант). Следует учитывать, что данных мест может быть более одного на материнской плате, но подключиться можно к любому. Кабели же имеют соответствующие подписи – USB и HD Audio.

Подключение провода USB-входа выглядит так: возьмите кабель с надписью «USB» или «F_USB» и подключите его к одному из разъёмов синего цвета на материнской плате. Если у вас версия USB 3.0, то придётся прочесть инструкцию, т.к. в этом случае придётся подключать кабель только к одному из разъёмов, в противном случае компьютер будет некорректно работать с USB-накопителями.

Аналогично нужно подключить звуковой кабель HD Audio. Разъём под него выглядит практически так же, как под USB-выходы, но имеет другую окраску и называется либо AAFP, либо AC90. Обычно находится рядом с местом подключения USB. На материнке он всего один.

Подключить элементы передней панели к материнской плате несложно. Если вы допустите в чём-то ошибку, то это можно исправить в любое время. Однако если не исправить это, компьютер может работать некорректно.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.
Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.Рис № 2.0. Разъем передней панели на материнской плате.Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность).  Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение материнской платы к корпусу

Главная Новости и обзоры Как подключить материнскую плату к передней панели корпуса?

Собираете свой первый PC самостоятельно и не знаете как подключить переднюю панель корпуса к материнской плате, то в данной статье мы постараемся максимально просто донести информацию о подключении передней панели, USB портов, вентиляторов (установленных в корпусе) к материнкой плате.

— КАК ПОДКЛЮЧИТЬ МАТЕРИНСКУЮ ПЛАТУ К ПЕРЕДНЕЙ ПАНЕЛИ —

1. Желательно заглянуть в (инструкцию) мануал от материнской платы и посмотреть подключение пинов к материнской плате.

2. Если под рукой его не оказалось или просто лень, можно зайти на сайт производителя и вбить модель материнской платы в поиск – там вы найдете мануал в электронном виде.

3. Если и на это нет времени и желания, просто следуйте указаниям, и у Вас всё получится!

Не стоит переживать, если Вы подключите что-то не так – в худшем случае разъемы и кнопки передней панели корпуса не будут работать, пока Вы их не подключите правильно.

— КОГДА НЕТ МАНУАЛА ПОД РУКОЙ -(пользуемся указаниями на самой материнке)

На корпусе есть кнопка включения, кнопка перезагрузки, разъемы USB, «Jack 3.5» для наушников и микрофона, подсветка и предустановленные кулера — всё это нужно подключить к материнской плате. Все кабели имеют свою маркировку (надпись).

   Перед началом работ рекомендуется не подключать компьютер к сети питания, чтобы избежать внезапного скачка напряжения или случайного замыкания.

Ранее все стандартные провода от корпуса шли цветные, это чуть-чуть упрощало задачу подключения.

Сейчас все кабеля идут чёрного цвета.

   На всех материнских платах коннекторы подключения находятся в правом нижнем углу,каждый разъём подписан, выше или ниже предпологаемогоместорасположения подключения.

Разъёмы бывают разделённые и совмещённые с конектором SPEAKER — всё обсалютно эдентичное (одинаковое).

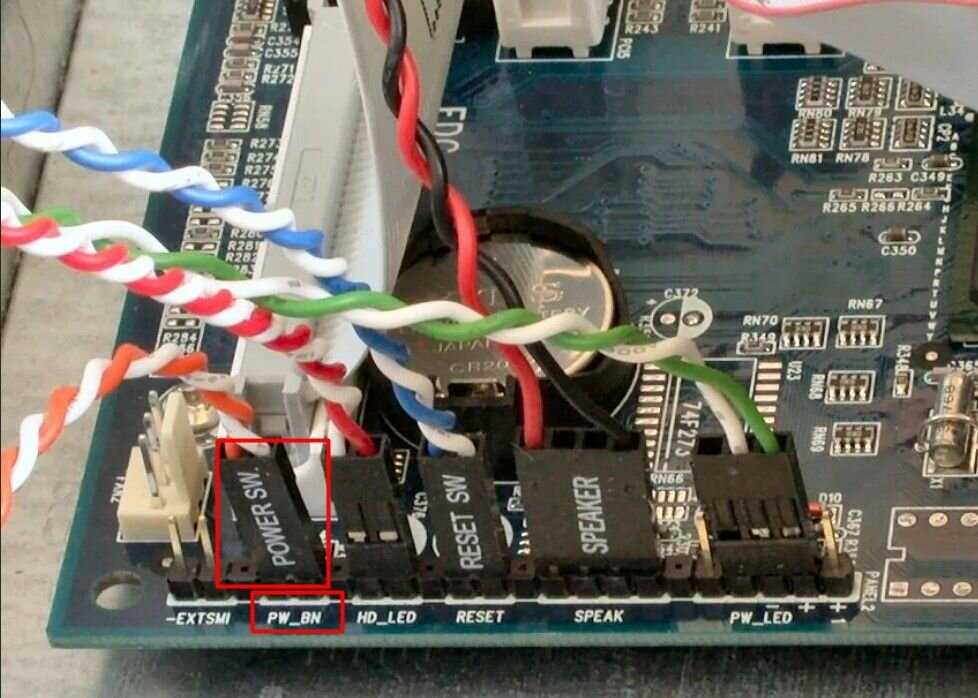

Переходим к самому подключению, берём кабель в руку (я рекомендую следующую последовательность подключения):

• RESET SW
• H.D.D. LED
• POWER SW
• POWER LED —
• POWER LED +
• SPEAKER — если необходим

Обратите внимание на каждом из конекторов есть метка (треугольник), это плюс (+) находим на мат плате + и соедениям метку с треугольником. Остаются ещё не подключёнными провода (слева направо):

Остаются ещё не подключёнными провода (слева направо):

• MOLEX — кабель питания, он будет если в корпусе установлены передние кулера (до 3-х штук)
• USB 3.0 и USB — кабель для питания двух разъёмов на передней панели
• HD AUDIO — кабель который позволяет использовать передние разъёмы для наушников и микрафона
• SATA — кабель питания подсветки корпуса

— БОНУСОМ РАЗБЕРЁМ КУДА И ЧТО ПОДКЛЮЧАТЬ —

Product: MSI MAG Z490 TOMAHAWK / БЛОК ПИТАНИЯ 600WManufacturer: MSI / Chieftec

• Кабель MOLEX — подключаем к кабелю от блока питания (№2 картинка выше), если кулеров в корпусе 3 они все будут соеденыне один за одним, в него необходимо дать питания с БП.
• USB 3.0 — подключаем в разъём на материнской плате, он будеть подписан на самой материнской плате.
• USB — подключаем в любой разъём на материнской плате, опять же они будут подписаны.
• HD AUDIO — подключаем в разъём который находится в основном в левом нижнем углу, он тоже подписан на материнке.
• SATA(папа) — подключаем в разъём SATA(мама) который идёт от блока питания (3 разъём на картинке выше).

— Запускаем ПК и радуемся.

Определение пледа на материнской плате

Что такое плед на материнской плате (pled)?

Что такое плед на материнской плате (pled)

Pled на материнской плате ‒ это микросхемы‚ используемые для управления и обработки различных сигналов на плате.​ Они выполняют роль ключевых компонентов‚ обеспечивающих стабильную работу системы.​ Пледы играют важную роль в передаче данных и взаимодействии компонентов компьютера.​

Какие функции выполняет плед на материнской плате

Пледы на материнской плате выполняют ряд важных функций.​ Они отвечают за обработку и управление различными сигналами‚ регулирование тактовой частоты‚ координацию работы устройств и передачу данных между компонентами системы.​ Пледы обеспечивают стабильное и эффективное функционирование материнской платы и всей компьютерной системы.

Как правильно подключить Pled на материнской плате?

Для корректной работы светодиодного индикатора спящего режима, или Pled, на материнской плате необходимо выполнить правильное подключение.

1. Взгляните на печатную плату своей материнской платы. Вы обнаружите набор контактов, на которых расположены пины для подключения различных устройств и периферийных устройств. Найдите пин для Pled. Обычно он помечен как «PLED» или «Power LED».
2. Для подключения Pled понадобится разъем или проводной шлейф. Разъем обычно входит в комплект поставки материнской платы. Если его нет, можно приобрести в магазине компьютерных комплектующих или в интернете.
3. Подключите разъем к соответствующему пину на материнской плате. Убедитесь, что разъем полностью соответствует пину и надежно фиксируется. Если вы используете проводной шлейф, подсоедините один конец шлейфа к Pled пину на материнской плате и другой конец к Pled разъему на корпусе компьютера или к панели передней панели.
4. Откройте корпус компьютера и проверьте правильность подключения Pled. Проверьте, что разъем или проводной шлейф плотно прилегают к пину и надежно закреплены. Проверьте, что жильцы светодиодного индикатора плотно прилегают к световому месту на корпусе компьютера или на передней панели и надежно закреплены.
5. Закройте корпус компьютера и установите его на рабочее место. Запустите компьютер и проверьте работу светодиодного индикатора. Если он горит, значит Pled был успешно подключен и работает должным образом.

Теперь вы знаете, как правильно подключить Pled на материнской плате. Необходимо следовать инструкциям производителя платы и обеспечить надежное и правильное подключение для корректной работы устройства.

Какие есть особенности при подключении Pled?

При подключении Pled (Power LED) к материнской плате, следует учитывать несколько особенностей.

Полярность: Pled имеет полярность, поэтому необходимо правильно подключить провода к соответствующим контактам на материнской плате. Обычно, провода Pled имеют цвета: две пары контактов — на красный и белый провод, и еще один контакт синий.
Подсветка: Pled обычно служит для индикации работы компьютера. При подключении, он светится в зависимости от состояния компьютера: когда компьютер включен и работает, Pled светится постоянно, а когда компьютер входит в режим ожидания или спящего состояния, свет Pled может загораться медленно или мигать.
Проверка правильности подключения: Чтобы убедиться, что Pled правильно подключен, можно включить компьютер и наблюдать за светом, который он излучает. Если Pled не загорелся, возможно провода подключены неправильно или имеется проблема со сборкой системы

В таком случае, следует перепроверить соединения проводов Pled и убедиться, что они находятся в правильных контактах.
Справка в документации: При подключении Pled важно обратиться к документации к материнской плате производителя. В документации будет указано, где находятся контакты для подключения Pled и какие провода нужно использовать.

В целом, особенности при подключении Pled зависят от конкретной модели материнской платы

Поэтому важно следовать инструкциям производителя и ориентироваться на документацию, чтобы избежать ошибок и проблем при установке Pled

Подключения передней панели системного блока

Коннекторы звука и USB очень похожи на те, что мы подключали для кнопок и индикаторов. Но самое главное их отличие в том, что они уже сразу соединены во едино, и Вам не потребуется при подключение брать его и подключать по одному пину.

Само место для подключения вы сможете так же найти в нижней части материнской платы с подписями (F_USB1, 2
). На материнской плате их может быть два или больше, но в какой подключать не имеет значение, работать они будут одинаково. Главное, что Вам нужно сделать — это взять коннектор с подписью «F_USB
» и поставить в соответствующий разъём. Ошибиться Вы не сможете, потому что, если попытаетесь вставить не той стороной, Вам это просто не удастся и перевернув другой стороной, я думаю, что все должно стать
на свои места.

Обязательно обратите внимание если у Вас на лицевой панели компьютера стоит USB 3.0

, тогда Вам понадобится его подключить к соответствующему разъёму. Где он находится Вы сможете узнать в книге по эксплуатации вашей материнской платы

Также, хочу обратить внимание что, если USB 3.0 будет подключено в стандартный разъём оно будет работать, просто скорость передачи будет такая же как и на USB 2.0.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
2. USB 3.0
3. Power Led
4. HDD Led
5. Power SW
6. Reset SW
7. CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
8. Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

Официальная документация говорит нам все то же самое, что я рассказал и вам.

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

1. HD Audio
2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
3. Speaker
4. Power Led
5. Power SW
6. HDD Led
7. Reset SW
8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.

Pled на материнской плате

Pled (Power On Self Test) — это процедура, выполняемая материнской платой при включении компьютера, которая позволяет провести проверку аппаратных компонентов на работоспособность. Pled представляет собой набор тестов, которые помогают выявить проблемы с процессором, оперативной памятью, видеокартой и другими устройствами.

Одним из основных преимуществ Pled является возможность обнаружения и устранения проблем с аппаратной частью компьютера до загрузки операционной системы. Это позволяет предотвратить возникновение серьезных ошибок и повреждений, а также существенно сократить время на поиск и исправление неполадок.

Pled обычно запускается при включении компьютера и индикацией светодиодного индикатора на передней панели системного блока или материнской платы. Он также может выводить информацию о процессе тестирования на монитор компьютера.

Часто Pled может выполняться только в автоматическом режиме, без необходимости вмешательства пользователя. Однако в некоторых случаях пользователю может потребоваться взаимодействие с Pled, например, для ввода информации о конфигурации или проверки определенного устройства.

В результате Pled даёт пользователю информацию о состоянии аппаратной части компьютера. Если Pled обнаруживает проблемы, он может отображать соответствующие сообщения на экране или индикаторе, что позволяет пользователям быстро и точно определить и устранить неисправности.

Обычно Pled выполняется в самом начале процесса загрузки компьютера. Если Pled завершается без ошибок, компьютер продолжает загрузку операционной системы. Если Pled обнаруживает ошибки, он может останавливаться и требовать от пользователя предпринять определенные действия, например, заменить поврежденный компонент или изменить настройки BIOS.

В целом, Pled на материнской плате является важной частью процесса загрузки компьютера и позволяет пользователям устранить проблемы с аппаратной частью до загрузки операционной системы. Это помогает сохранить стабильность работы компьютера и сократить время на поиск и устранение неисправностей

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.
