What is jcom1 on motherboard? how to use it

Разъемы материнских плат

По всему периметру платы находится большое количество специальных разъемов в виде слотов. Они предназначены для подключения плат расширения.

Разъема PCI — долгое время были стандартом для подключения аудио-, звуковых- и сетевых карт, TV-тюнера, Wi-Fi-адаптера. Однако впоследствии появились новые и более быстрые шины PCIе. На сегодняшний день некоторые материнские платы поддерживают оба этих интерфейса, но поддержка PCI встречается все реже.

Внешний вид разъемов PCI и PCIe

Для жестких дисков и DVD / CD приводов предназначены разъемы SATA и PATA (ATA (IDE)). Их легко отличить по внешнему виду (SATA — маленький, РATA — широкий, многоконтактный), как на самом устройстве, так и на материнской плате. Несмотря на новый стандарт (SATA), некоторые материнские платы все еще оснащаются старым интерфейсом ATA (IDE). Но вероятно со временем его поддержка прекратится полностью учитывая неактуальность.

Оперативная память используется процессором для кратковременного хранения информации во время выполнения им различных операций. Чем больше программ одновременно открыто и обрабатывается процессором, тем больше оперативной памяти для этого используется.

Для оперативной памяти существуют отдельные разъемы. В результате ее развития и усовершенствований существует несколько типов памяти: DDR1, DDR2, DDR3, DDR4. Чем больше цифра-окончание, тем более продуктивной является память.

Каждая из них имеет свой разъем для подключения, а соответственно каждая материнская плата рассчитана на поддержку только одного ее типа. То есть каждый тип памяти не являются взаимозаменяемыми. На рисунке приведены различия в расположении зазоров в разъемах различных типов оперативной памяти.

Сравнение различных типов оперативной памяти

И последний рассмотренный нами разъем используется для подключения блока питания к материнской плате. Этот разъем практически не изменился со времен появления первой ATX материнской платы. К нему лишь добавили несколько контактов для подачи дополнительного питания к современным мощным процессорам.

Внешний вид нового разъема для подключения питания к материнской плате
Внешний вид старого разъема для подключения питания к материнской плате

Характеристики системной платы

Тип платы (форм-фактор). Форм-фактор системной платы – стандарт, который определяет ее размеры для ПК, места крепления, расположение на системной плате интерфейсов шин, портов ввода и вывода, разъёма ЦП, слотов для ОЗУ, тип разъема для подключения блока питания.

Современными форматами системных плат являются форматы ATX, Mini-ATX, microATX, Mini-ITX, BTX и др.

Питание зависит от разъема для блока питания.

Гнездо процессора определяет вид разъема, в который вставляется ЦП.

Количество слотов и их тип для оперативной памяти (от $2$ до $4$). Современные системны платы поддерживают память вид $DDR$, $DDR2$, $DDR3.$

Чипсет в современных ПК состоит из двух частей: северный мост и южный мост. Северный мост отвечает за связь с помощью шины с ЦП и оперативной памятью. Южный мост связывает северный мост с жестким диском, DVD-накопителем, картами расширения, USB и пр.

Дисковые контроллеры для дисковых накопителей (внутренних жестких дисков и DVD-накопителей:

• IDE – разъем для внутренних жестких дисков;
• FDD – разъем для гибких дисков;
• SATA –разъем для внутренних жестких дисков и DVD-накопителей. Скорость передачи данных через данный интерфейс $3$ Гб/с. Используется в современных системных платах.

Разъемы на задней панели:

• разъемы USB (версии $2.0$, иногда $3.0$);
• видео (VGA или DMI);
• PS/2 (для подключения мыши и клавиатуры);
• сетевой интерфейс Ethеrnet для подключения к локальной сети ($RJ-45$);
• аудио разъемы (для подключения наушников, микрофона, линейный вход).

Контроллер Bluetooth, который позволяет работать с беспроводной клавиатурой, мышью и другими устройствами, поддерживающими этот стандарт.

Слоты PCI для подключения карт с подсистемами (например, аудио, видеозахвата, Ethernet, модема и т.п.).

Слоты PCI-E $x16$ используются для высокотребовательных систем (например, видеокарты).

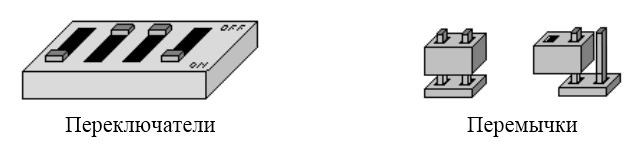

Переключатели и перемычки (джамперы) на системной плате используются для установки режимов работы платы. Джамперы более распространены, т.к. могут принимать более двух состояний в отличие от переключателей. Современные разработки системных плат заключаются в освобождении системных плат от переключателей и перемычек и передаче возможности переключения режимов работы платы на программное обеспечение. Такие системные платы называют свободными от перемычек.

Рисунок 3.

Замечание 1

Кроме указанных разъемов, на системной плате могут присутствовать дополнительные. Например, если есть интегрированная звуковая подсистема, то присутствует аудиоразъем для подключения к передней панели системного блока и дополнительный аудиовход, разъем ATAPI (белый).

Производителем системных плат в России является компания Формоза.

Что означает JCOM1 на материнской плате – для чего использовать

Вы когда-нибудь видели разъем JCOM1 на вашей материнской плате?

Вы когда-нибудь задумывались, что он делает? В этой статье я расскажу, что такое коннектор JCOM1 и что с ним можно делать.

Что такое JCOM1 и когда его использовать

JCOM1 – это 9-контактный разъём на некоторых старых материнских платах, который используется для подключения устройств с последовательным портом.

Это один из многих типов портов, которые можно найти на материнской плате и которые соединяют различные периферийные устройства с материнской платой. Обычно он находится в правом нижнем углу материнской платы.

К таким устройствам относятся модемы, принтеры с последовательным интерфейсом и мыши с последовательным интерфейсом.

JCOM1 также можно использовать для подключения к некоторым устройствам, не имеющим последовательного порта.

Например, преобразователь USB порта (например, Prolific PL2303) можно подключить к JCOM1, что позволяет использовать USB-устройство в качестве последовательного устройства.

Не используйте JCOM1 для подключения к мышам или клавиатурам PS/2. Для этих устройств требуется отдельный разъём порта на материнской плате.

JCOM1 не является стандартным разъёмом, таким как разъём параллельного порта (COM1) или разъём порта USB.

Вы увидите его только на материнских платах с микросхемой контроллера последовательного порта (SPC) (например, Intel PCH SPC).

Кроме того, JCOM1 является устаревшим коннектором. Он использовался на материнских платах до появления разъёма USB, а разъёмы PCI Express стали массовыми.

В наши дни для большинства целей это бесполезно. Он использовался ещё во времена, когда слова «Commodore Computer» что-то значили.

Так что можете смело игнорировать этот разъём – даже если он присутствует на вашей материнской плате.

Что в итоге

И это была короткая статья об этом уже древнем разъёме материнской платы.

JCOM1 – это старый (ныне почти не существующий) разъём, используемый для устройств с последовательным портом, таких как мыши, клавиатуры и другие периферийные устройства.

Что означает JCOM1?

Хотя это не совсем стандартная схема именования, JCOM1 означает Jumper Communication Port 1.

Многие заголовки материнских плат будут иметь эту предустановленную букву «J» в своих именах – например, JUSB1, JFP1, JAUD1 и т.д.

Если вам интересно, что такое перемычка, вот краткий ответ: в основном это контакт или набор контактов, которые позволяют замыкать, размыкать или обходить электронную схему на печатной плате (например, на материнской плате).

Все ли материнские платы имеют разъем JCOM1?

Нет. В настоящее время большинство материнских плат не имеют разъёма JCOM1. Это устаревший коннектор, который на данный момент ушёл в парк динозавров.

Некоторые материнские платы могут по-прежнему предлагать его для совместимости с устаревшими устройствами, но это редкость.

Является ли JCOM1 таким же, как разъём USB?

Разъём JCOM1 отличается от разъёма USB. Хотя он похож внешне, он не совместим с USB-устройствами.

Но, как ни странно, вы все равно можете использовать его в качестве USB-разъёма, если приобретете соответствующий кабель-переходник, такой как Prolific PL2303.

Рекомендации по использованию Jcom1 на материнской плате MSI

Для правильной работы Jcom1 рекомендуется ознакомиться с документацией вашей материнской платы MSI и посмотреть детальное описание функций разъема. Также полезно ознакомиться с требованиями к подключаемому устройству, ведь оно может иметь особенности взаимодействия и установки драйверов.

При подключении устройства через Jcom1 следует обратить внимание на правильную ориентацию пина и соответствующую установку соединений

Важно учесть, что некорректное подключение может привести к неполадкам или невозможности работы устройства

Перед началом работы необходимо убедиться, что в BIOS материнской платы активирован данный разъем и необходимые настройки включены. Затем рекомендуется установить актуальные драйвера для данного разъема, которые обеспечат стабильную работу устройства и возможность использования всех его функций.

При работе с устройством, подключенным через Jcom1, следует соблюдать технические требования и рекомендации производителя. Например, для избежания электростатического разряда рекомендуется использовать антистатические наручники или коврик.

Важно помнить, что Jcom1 – это разъем для подключения внешних устройств, и его использование требует соответствующей конфигурации, настройки и программного обеспечения. Рекомендуется обращаться к документации и руководству пользователя перед началом работы

Правила подключения коннекторов:

Есть простые общие правила, используя которые, вы правильно и легко подключите коннекторы передней панели к материнской плате:

Подключение кнопок Power и Reset не имеет полярности, так как эти кнопки попросту работают на замыкание контактов

Несмотря на то, что на плате указаны + и – для этих кнопок, никакого значения они не имеют.
Важно соблюдать полярность при подключении светодиодов и спикера, иначе работать не будут.
На материнской плате для каждого типа коннекторов его плюс всегда слева, а минус – справа. Это справедливо для всех материнских плат. Если нет обозначений + и — , используйте это правило.
На проводах светодиодов – любой цветной провод это плюс, а черный или белый – минус.

Если нет обозначений + и — , используйте это правило.
На проводах светодиодов – любой цветной провод это плюс, а черный или белый – минус.

Compatible Devices with JCOM1

The JCOM1 connector on the motherboard facilitates serial communication, allowing various peripheral devices to connect and interact with the computer system. Although it has become less prevalent in consumer computing due to the popularity of USB and other advanced interfaces, the JCOM1 connector remains essential for specific applications and industries that rely on serial communication. Let us explore some of the compatible devices that can be connected to the JCOM1 connector.

Legacy Peripherals

The JCOM1 connector is compatible with older peripherals that use serial communication. These devices were common in earlier computing systems and are still utilized in certain environments. Here are some examples of legacy peripherals.

• Serial Mice: Older mice that communicate with the computer using a serial interface rather than USB. Serial mice were standard peripherals in the past but have been replaced by USB mice in modern systems.
• External Modems: Dial-up modems that connect to the internet via a telephone line. While most internet connections today rely on broadband or wireless technologies, certain legacy systems and remote areas may still use dial-up connections.
• Barcode Scanners: Scanners used in retail, inventory management, and other industries for scanning product barcodes. Some barcode scanners continue to use serial communication for data transmission.
• Serial Printers: Older printers that connect to the computer using a serial interface. Though outdated in most modern computing setups, some specific applications or legacy systems may still use serial printers.

Industrial Equipment

The JCOM1 connector plays a crucial role in industrial settings, where many devices and equipment use serial communication for data exchange and control. Some of the industrial devices that can be connected to the JCOM1 connector include:

• Programmable Logic Controllers (PLCs): PLCs are industrial computers used to control and automate machinery and processes in manufacturing and industrial environments. They often communicate with the central control system through serial connections.
• Human-Machine Interface (HMI) Panels: HMI panels are touchscreen interfaces used in industrial automation to control and monitor machinery and processes. They can be connected to the JCOM1 header for data transfer.
• Sensors and Actuators: Various sensors and actuators used in industrial control systems may rely on serial communication. These components are crucial for monitoring and responding to changes in the industrial environment.

DIY Electronics and Projects

The JCOM1 connector is a valuable resource for hobbyists, developers, and engineers involved in DIY electronics projects. It enables them to connect microcontrollers, development boards (e.g., Arduino or Raspberry Pi), and other embedded systems to the motherboard. This capability opens up a wide range of possibilities for creative projects and experiments.

Debugging and Troubleshooting Tools

Serial communication provides a straightforward method for debugging and troubleshooting computer systems. Technicians and engineers can connect specialized hardware tools and software to the JCOM1 connector to access low-level system information, diagnostic outputs, and error logs. This helps identify and resolve hardware and software issues efficiently.

Что такое материнская плата компьютера — зачем она нужна

В состав персонального компьютера входит множество компонентов, которые обмениваются данными, обрабатывают их и передают пользователю. Каждый узел наделен определенным узкоспециализированным функционалом. Большая часть таких элементов располагается в одной конструктивно законченной системе – материнской плате (материнке).

Примечание

Такая плата носит название системной, представляет собой основу любого компьютера. Можно встретить обозначение МВ – английская аббревиатура от слова «motherboard».

Все компоненты персонального компьютера подключаются к главной плате напрямую, либо с помощью стандартных кабелей. В большинстве моделей системных блоков плата размещена в вертикальном положении. Конструкцию фиксируют к одной из стенок блока.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

Определение

Материнская плата является прямоугольным изделием из стеклотекстолита с множеством деталей и разъемов, соединенных с помощью проводящих элементов.

К основным функциям материнской платы относят:

• транспортировка сигналов управления от центрального процессора к различным узлам;
• информационный обмен между процессором и памятью, включая постоянную и оперативную;
• организация устройств долгосрочного хранения данных, включая жесткие диски и другие внешние носители, обеспечение их доступности;
• взаимодействие с внешними устройствами (видеокарты, средства обработки звука, внешняя память, сетевые адаптеры, принтеры);
• обеспечение ввода данных со стороны пользователя или другого ПК;
• функционирование процессора и некоторых внешних устройств за счет обеспечения дополнительного электропитания.

Системная плата представляет собой связующее звено, точнее комплекс из таких звеньев, без которого персональный компьютер не может функционировать. Конструкция включает разъемы для подключения:

• процессора;
• модулей памяти;
• видеокарты;
• звуковой карты;
• любых других устройств, обладающих стандартными интерфейсами материнской платы, включая сетевые адаптеры, устройства обработки видео.

Устройства, с помощью которых осуществляется хранение информации (жесткие диски, BlueRay и др.), подключают к главной плате не напрямую, а с помощью стандартных кабелей. В данное время такие устройства применяют в комплексе с интерфейсом SATA. Также есть подобные разъемы, которые позволяют подключить резервные хранилища информации, находящиеся вне системного блока.

Разные периферийные устройства, включая клавиатуру, мышь, принтер, флешки, подключают к материнке с помощью интерфейса USB. Разъемы такого типа могут располагаться на плате, либо соединяться с ней кабелями. Допускается применение интерфейса PS/2, чтобы обеспечить совместимость материнской платы с определенными модификациями клавиатур и мышей.

Такой разъем расположен на конструкции. Материнки с видеоадаптерами встроенного типа обладают разъемом для подключения к монитору.

Виды материнских плат по форм-фактору

Так называемые, материнки с аналогичными чипсетами для одинаковых модификаций процессоров могут отличаться некоторыми характеристиками. К таким параметрам относят конструктивные варианты исполнения. Главным признаком является размер.

Существует понятие «форм-фактор» или типоразмер материнской платы, которое обозначает геометрические размеры платы для унификации используемых системных блоков и различных периферийных устройств.

EATX

Данная разновидность материнской платы характеризуется размерами 12 на 13 дюймов или 305 на 300 миллиметров. Подобная модель, как правило, предназначена для серверного оборудования. Также устройство применяют для оснащения персональных компьютеров.

Такое решение целесообразно при необходимости подключения нескольких крупных периферийных устройств. Стоимость данных материнских плат существенно выше, чем цена обычного оборудования. В комплекте имеется до четырех больших слотов расширения, которые поддерживают шину PCIE-16.

Standard ATX

Это стандартные материнские платы характеризуются размерами 12 на 9,6 дюймов, то есть 305 на 244 миллиметров. Устройства предназначены для подключения к большинству современных персональных компьютеров. Такие материнки совместимы с любыми корпусами типа Tower и обладают слотами расширения в количестве до трех штук.

MicroATX

Материнские платы данного типа имеют размеры 9,6 на 9,6 дюймов или 244 на 244 миллиметров. Такая модификация считается упрощенной версией АТХ. Конструкция дополнена одним слотом расширения. Следует учитывать определенные ограничения на число портов USB. Модели отличаются демократичной стоимостью и экономичным потреблением электроэнергии.

Mini-ITX

Специализированные модификации главных плат размером 6,7 на 6,7 дюймов или 170 на 170 миллиметров устанавливают на небольшие системные блоки, которые преимущественно используют для офисного оснащения. В данном случае используется урезанная версия слота расширения, либо он отсутствует.

Особенность конструкции заключается в наличии встроенного процессора, который в случае поломки не подлежит замене. Такие платы отличаются экономичным потреблением электроэнергии. Мощность блока питания составляет 100 Вт. Если сравнить данную модель с наиболее простой платой microATX, то во втором случае требуется источник питания мощностью от 300 Вт.

Mini-STX

Специализированная материнская плата размером 5,7 на 5,5 дюймов или 147 на 140 миллиметров предназначена для оснащения микрокомпьютеров. В данном случае отсутствуют слоты расширения, а процессор при необходимости можно заменить. Конструкция дополнена встроенной видеосистемой. Такая модель чаще всего устанавливается на офисные и мобильные ПК.

В том случае, когда требуется определить тип установленной материнской платы, можно воспользоваться данными методами:

• программы диагностики, включая CPU-Z, AIDA, PC Wizard;
• с помощью DMI;
• разбор системного блока и осмотр надписи на плате, которая находится между слотами расширения.

Первый способ является наиболее предпочтительным. Это связано с отсутствием необходимости разбирать оборудование, так как зачастую подобные действия выполнить невозможно из-за конструктивных особенностей или действующей гарантии.
