За что отвечает sys fan1 на материнской плате и как его настроить?

Виды и особенности Sys fan

Sys fan – это система вентиляции компьютера, которая отвечает за охлаждение его компонентов. Вентиляторы помогают поддерживать оптимальную температуру работы устройства, предотвращая его перегрев и повышение шума. В этой статье мы рассмотрим различные виды Sys fan и их особенности.

1. Воздушное охлаждение

Воздушное охлаждение – самый распространенный вид Sys fan в компьютерах. Оно осуществляется с помощью встроенных в корпус вентиляторов и радиаторов. Воздушное охлаждение обеспечивает надежную и эффективную систему охлаждения, но может быть более шумным по сравнению с другими видами охлаждения.

2. Жидкостное охлаждение

Жидкостное охлаждение – это более продвинутый и эффективный способ охлаждения компьютера. В этой системе используется специальная жидкость, которая циркулирует внутри системы и отводит тепло от компонентов. Жидкостное охлаждение может обеспечивать более низкие температуры и более тихую работу по сравнению с воздушным охлаждением, но требует более сложной установки и ухода.

3. Водяное охлаждение

Водяное охлаждение является самым передовым и эффективным способом охлаждения компьютера. Оно основано на использовании специальной системы трубок и радиаторов, через которые циркулирует охлаждающая жидкость. Водяное охлаждение обеспечивает наиболее низкие температуры и минимальный уровень шума, но требует более сложной установки, обслуживания и обладает более высокой стоимостью по сравнению с другими видами охлаждения.

4. Пассивное охлаждение

Пассивное охлаждение – это метод, который не требует использования вентиляторов и других активных систем охлаждения. Вместо этого он полагается на естественный приток воздуха и использование специальных пассивных радиаторов. Пассивное охлаждение обеспечивает бесшумную работу и низкое энергопотребление, но может быть недостаточным для охлаждения сильно разогреваемых компонентов или в условиях повышенной нагрузки.

5. Гибридное охлаждение

Гибридное охлаждение – это комбинация нескольких видов Sys fan для достижения максимальной эффективности охлаждения. Например, можно использовать воздушное охлаждение для основных компонентов компьютера, а жидкостное или водяное охлаждение для более разогреваемых элементов. Гибридное охлаждение позволяет создать наиболее оптимальные условия охлаждения в зависимости от потребностей пользователя.

Каждый вид Sys fan имеет свои особенности и преимущества. При выборе системы охлаждения необходимо учитывать требования и потребности вашего компьютера, а также вашу личную позицию по шуму, энергопотреблению и стоимости установки.

Управление кулером Linux

Управление оборотами вентилятора linux выполняется с помощью сервиса fancontrol. Для установки в Ubuntu:

В RedHat:

После установки переходим к настройке автоматического регулирования оборотов кулера. Сначала нужно программно связать каждый кулер с соответствующим ему датчиком температуры, и настроить допустимый уровень температур. Для этого выполните:

Сначала программа покажет доступные драйверы вентиляторов:

Здесь вы видите предупреждение о том что вентиляторы linux будут отключены на некоторое время (5 секунд), как прочитаете нажмите Enter. Дальше будет выполнено тестирование доступных скоростей кулера:

Дальше настроим максимальную, минимальную и рабочую температуры, сначала выберите кулер, например 1:

Теперь выберите датчик температуры для этого кулера:

Теперь укажите температуру, при которой вентилятор linux будет вращаться на минимальной скорости:

Затем температуру, при которой нужно переходить на максимальные обороты:

Далее, нужно указать минимальное значение оборотов pwm, можно узнать нажав кнопку t

Какое значение pwm использовать если температура превышает минимальную, по сути, это рабочие обороты:

Какое значение использовать при превышении максимальной температуры:

Готово теперь, остается настроить таким же образом другие кулеры, если у вас их несколько и можно сохранять:

Сохранить и выйти под номером 5. Добавте fancontrol в автозагрузку:

И запустите:

Чувствуете? тишина… теперь fancontrol управляет вашими кулерами и шума без надобности больше не будет.

Функциональность Sys fan1

Функциональность Sys fan1 заключается в возможности подключения вентилятора к материнской плате и его управления. Это позволяет контролировать скорость вращения вентилятора, регулировать температуру внутри системы и обеспечивать оптимальное охлаждение компонентов.

Управление скоростью вентилятора может осуществляться через BIOS или специальные программы, которые предоставляются производителями материнских плат. В этих программных средствах можно настроить режим работы вентилятора в зависимости от температуры процессора или других критериев.

Подключение вентилятора к Sys fan1 осуществляется с помощью соответствующего разъема. Вентиляторы, подключенные к Sys fan1, получают питание от материнской платы и могут быть управляемыми.

Этот разъем позволяет эффективно охлаждать систему компьютера и поддерживать стабильную температуру внутри корпуса

Это особенно важно при использовании процессоров и видеокарт с высокими тепловыделениями, чтобы предотвратить перегрев и повреждение компонентов

What is a CPU Fan?

The CPU is the brain of your computer and is the component that executes every task. For this reason, CPUs have dedicated CPU fans that prevent overheating.

Without CPU cooling, the CPU would overheat in a matter of seconds and cause your computer to break down.

The CPU fan works in harmony with the heat sink that’s attached to the CPU. The heat sink is a metallic component that sits directly on the processor. It functions to draw heat away from the chip into its aluminum, fin-like structure.

In addition, the CPU fan attaches directly to the heat sink and pulls the hot air out of the heat sink’s fins. As such, CPU fans play a significant role in cooling down your CPU.

CPU fans come in a variety of different sizes and include an aluminum and/or copper heat sink. The exact CPU fan specifications determine how wide it is and whether it uses ball bearings or not. CPU fans that use ball bearings are typically quieter than non-bearing fans.

The CPU fan and heat sink will also specify which CPUs it’s compatible with. So, it’s essential to know what CPU you have if you’re looking to purchase a new CPU fan.

It’s important to know that some CPUs come with cooling while others do not. In fact, Intel processors that are “unlocked” won’t come with any CPU cooling. Furthermore, higher-end Ryzen CPUs don’t come with CPU fans as well.

These are typically premium processors that require a high-quality aftermarket cooling solution to run efficiently. Furthermore, CPUs that don’t come with cooling are typically made to be overclocked, which requires more cooling as well.

When Should I Upgrade My CPU Fans?

CPU fans need to be upgraded if your CPU is overheating at unsafe temperatures. Usually, temperatures above 85 degrees Celsius are a concern no matter what you’re doing on your computer.

In fact, your CPU should never reach above 90 degrees Celsius under heavy load. If it does, you should try reducing the temperatures by cleaning out dust, inspecting the fans, managing the cables, or ultimately replacing the CPU fan.

Советы по оптимизации работы Sys fan 1 для снижения шума

Работа системного вентилятора Sys fan 1 может иногда сопровождаться созданием шума. Шум может быть не только раздражающим, но и влиять на общую атмосферу в помещении. В этом разделе мы предлагаем несколько советов о том, как оптимизировать работу Sys fan 1 и снизить шум.

Чистка вентилятора: Регулярно очищайте вентилятор от пыли и грязи. Накопление пыли может привести к повышенному шуму при работе вентилятора. Для этого используйте мягкую щетку или сжатый воздух для удаления пыли из лопастей вентилятора.

Проверка размещения вентилятора: Убедитесь, что Sys fan 1 установлен в правильном месте в корпусе компьютера. Неправильное размещение может вызывать неэффективность работы вентилятора и приводить к увеличению шума.

Регулировка скорости вращения: Некоторые модели Sys fan 1 имеют возможность регулировки скорости вращения. Если ваш вентилятор поддерживает эту функцию, попробуйте установить более низкую скорость вращения, чтобы уменьшить создаваемый шум.

Установка демпфирования: Расположите резиновые или силиконовые прокладки между вентилятором и корпусом компьютера. Это поможет снизить передачу вибраций и, как следствие, уменьшит шум при работе вентилятора.

Проверка кабелей: Убедитесь, что провода Sys fan 1 не приходят в контакт с вентиляторными лопастями. Контакт может вызвать трение и дополнительный шум. Закрепите провода так, чтобы они не мешали работе вентилятора.

Замена вентилятора: Если все вышеперечисленные меры не помогают и шум от вентилятора остается неприемлемым, рассмотрите возможность замены Sys fan 1 на более тихую модель

При выборе нового вентилятора обратите внимание как на качество изготовления, так и на уровень шума, указанный производителем.

Применение этих простых советов поможет вам снизить шум, создаваемый Sys fan 1, и обеспечить более комфортную атмосферу в помещении.

Описание и применение системных вентиляторов

Системные вентиляторы – это важная часть компьютера, которая отвечает за охлаждение его компонентов. Они работают на основе осциллирующих движений лопастей, которые создают поток воздуха и устраняют излишнее тепло.

Основная цель системных вентиляторов – предотвращение перегрева компонентов, таких как центральный процессор (CPU), видеокарта (GPU), жесткий диск и память. Перегрев может привести к снижению производительности или даже повреждению компонентов. Поэтому системные вентиляторы являются неотъемлемой частью любой компьютерной системы.

Системные вентиляторы также способствуют улучшению общего воздушного потока внутри компьютерного корпуса. Они помогают при удалении горячего воздуха, выпуская его наружу, и притоке свежего, прохладного воздуха внутрь. Таким образом, они помогают поддерживать стабильную температуру внутри компьютера и предотвращают образование конденсата, который может повредить электронные компоненты.

Применение системных вентиляторов находится не только в области настольных компьютеров, но и в сфере серверных решений, игровых консолей, ноутбуков и даже в автомобилях

Важно выбрать правильные системные вентиляторы для определенного аппаратного обеспечения и предпочтений пользователя. Существуют различные типы и размеры вентиляторов, а также специальные модели, которые предназначены для улучшения определенных аспектов охлаждения

Общее расположение системных вентиляторов внутри компьютерного корпуса может быть разным и зависит от его дизайна и характеристик. Однако наиболее распространенные места для установки вентиляторов — это передняя и задняя панели корпуса, верхняя крышка и боковая стенка. При правильной установке вентиляторов и обеспечении эффективного потока воздуха можно достичь оптимальной работоспособности компьютера и повысить его надежность и долговечность.

В заключение, системные вентиляторы играют важную роль в охлаждении компонентов компьютера и поддержании оптимальных рабочих условий. Они помогают предотвращать перегрев и повреждение компонентов, а также обеспечивают улучшенный воздушный поток внутри компьютерного корпуса

При выборе и установке системных вентиляторов важно учитывать характеристики компьютера и его потребности в охлаждении

Как правильно выбрать и установить Sys fan?

Sys fan – это вентилятор системы, который используется для охлаждения компьютера. Он устанавливается в корпус компьютера и помогает поддерживать нормальную температуру внутри системы.

Правильный выбор и установка sys fan могут существенно повлиять на производительность и долговечность компьютера. Вот несколько рекомендаций для выбора и установки sys fan:

Размер: При выборе sys fan необходимо обратить внимание на его размер. Размер вентилятора должен соответствовать размеру отверстий в корпусе компьютера.

Скорость вращения: Также следует обратить внимание на скорость вращения вентилятора

Чем выше скорость вращения, тем больше воздуха он сможет перемещать и тем эффективнее будет охлаждение системы.

Уровень шума: Отдельное внимание следует обратить на уровень шума, который производит sys fan. Если вы предпочитаете тихую работу компьютера, то стоит выбрать вентилятор с низким уровнем шума.

Расположение: Правильное расположение вентиляторов может эффективно улучшить циркуляцию воздуха внутри системы. Размещайте sys fan таким образом, чтобы они равномерно распределяли поток воздуха внутри компьютера.

Управление скоростью: Если вы хотите иметь возможность контролировать скорость вращения sys fan, то выбирайте вентиляторы с функцией регулировки скорости.

После того, как вы выбрали подходящий sys fan, необходимо его правильно установить в корпус компьютера. Вот шаги, которые следует выполнить:

Откройте корпус компьютера, снимите боковую панель.
Найдите подходящее место для установки sys fan, обратите внимание на наличие отверстий для крепления вентилятора.
Подключите кабель sys fan к материнской плате компьютера. Обычно кабель имеет разъемы для подключения питания и управления скоростью.
Закрепите вентилятор на своем месте, используя шурупы или другие крепежные элементы, предоставленные с sys fan.
Установите боковую панель корпуса назад и закрепите ее.
Включите компьютер и проверьте, правильно ли работает sys fan.. Выбор и установка sys fan не являются сложными задачами, но могут существенно повлиять на работу исследуемой системы

Следуя приведенным выше рекомендациям, вы сможете выбрать подходящий sys fan и правильно его установить, обеспечивая оптимальное охлаждение вашего компьютера

Выбор и установка sys fan не являются сложными задачами, но могут существенно повлиять на работу исследуемой системы. Следуя приведенным выше рекомендациям, вы сможете выбрать подходящий sys fan и правильно его установить, обеспечивая оптимальное охлаждение вашего компьютера.

Шифры – это просто

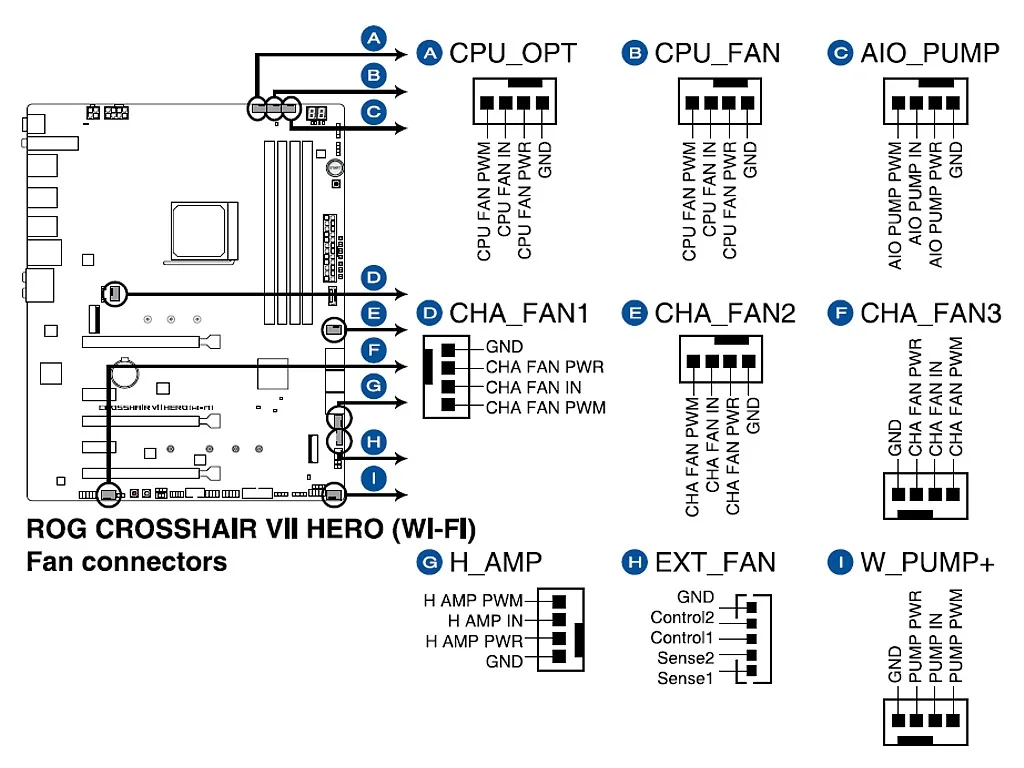

CPU Fan, CPU Opt, Pump Fan

Далеко не каждая «мама» имеет весь набор вышеперечисленных интерфейсов. Но один из них имеет каждая. Это CPU Fan – разъем самого главного вентилятора в компьютере – процессорного.

Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сегмента встречаются комбинации CPU Fan + Pump Fan или CPU Fan + CPU Opt. Pump Fan и CPU Opt предназначены для вентилятора помпы водяного охлаждения, но могут использоваться и для дополнительной вертушки воздушного процессорного кулера.

CPU Fan, Pump Fan и CPU Opt обычно расположены недалеко от сокета (гнезда для установки процессора) и имеют 4 штырьковых контакта:

1-й контакт соответствует черному проводу вентилятора – это земля или минус источника питания.
2-й контакт соответствует желтому или красному проводу – это плюс источника питания 12 V. На некоторых моделях материнских плат на этот пин подается 5V.
3-й контакт соответствует зеленому или желтому проводу – это вывод тахометра, который измеряет скорость вращения вентилятора.
На 4-й контакт, соответствующий синему проводу, приходит управляющий сигнал ШИМ-контроллера, который регулирует скорость вращения кулера в зависимости от нагрева процессора.

На некоторых старых материнских платах CPU Fan имеет 3 контакта:

1-й – земля или минус источника питания.
2-й – плюс источника питания 12 V/5 V.
3-й – датчик тахометра.

Скорость вращения кулера, подключенного к трехпиновому разъему, регулируется изменением питающего напряжения.

Современные процессорные кулеры, как правило, оборудованы 4-контактными штепселями, но отдельные бюджетные и старые модели имеют по 3 пина.

Если количество контактов на штепселе вентилятора больше или меньше, чем на разъеме CPU Fan, вы всё равно сможете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.

Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.

Sys Fan

Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, предназначены для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.

Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к одной из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.

Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.

Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.

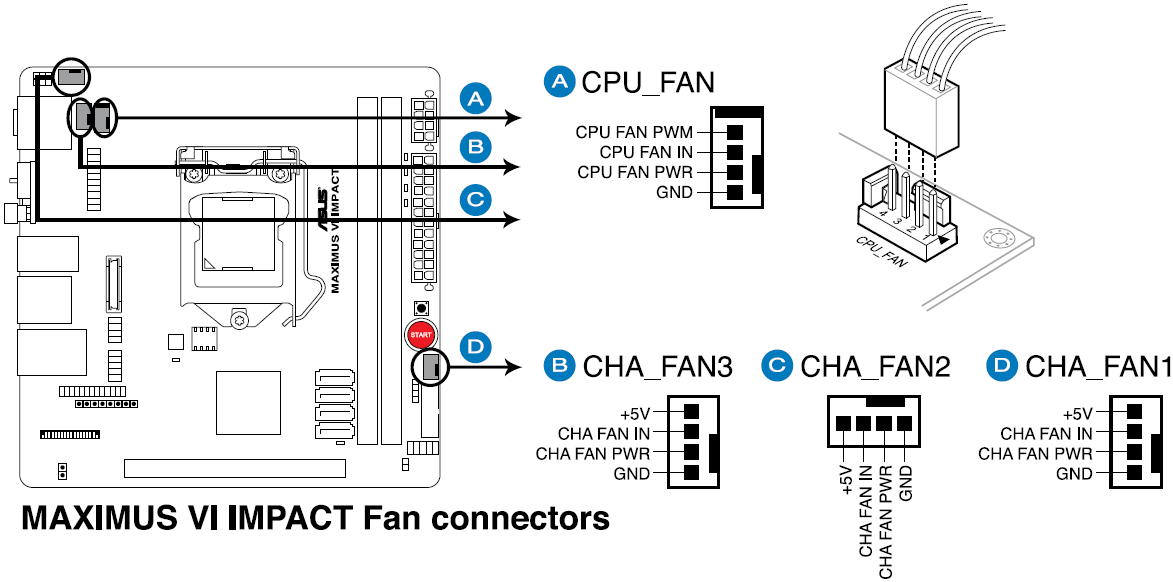

Cha Fan

Cha (Chassis) Fan предназначены для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, то есть эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.

Условное отличие между Cha Fan и Sys Fan только в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.

Pwr Fan

Pwr Fan – относительно редкий разъем, предназначенный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, как правило, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.

Необязательные разъемы

AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.

H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.

W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.

M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.

ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.

EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, предназначенной для управления работой нескольких корпусных или системных вентиляторов.

How many SYS_FAN headers are there on a motherboard?

Most motherboards have between 2-6 SYS_FAN headers. Low-budget and small form-factor boards tend to have lesser system fan headers to reduce costs or save space, with some going as low as a single header.

If you run out of SYS_FAN headers, utilize any unused CPU_OPT or pump headers. Make sure to change the operation mode of these connectors to PWM or DC in your BIOS to prevent your fans from running at full speed.

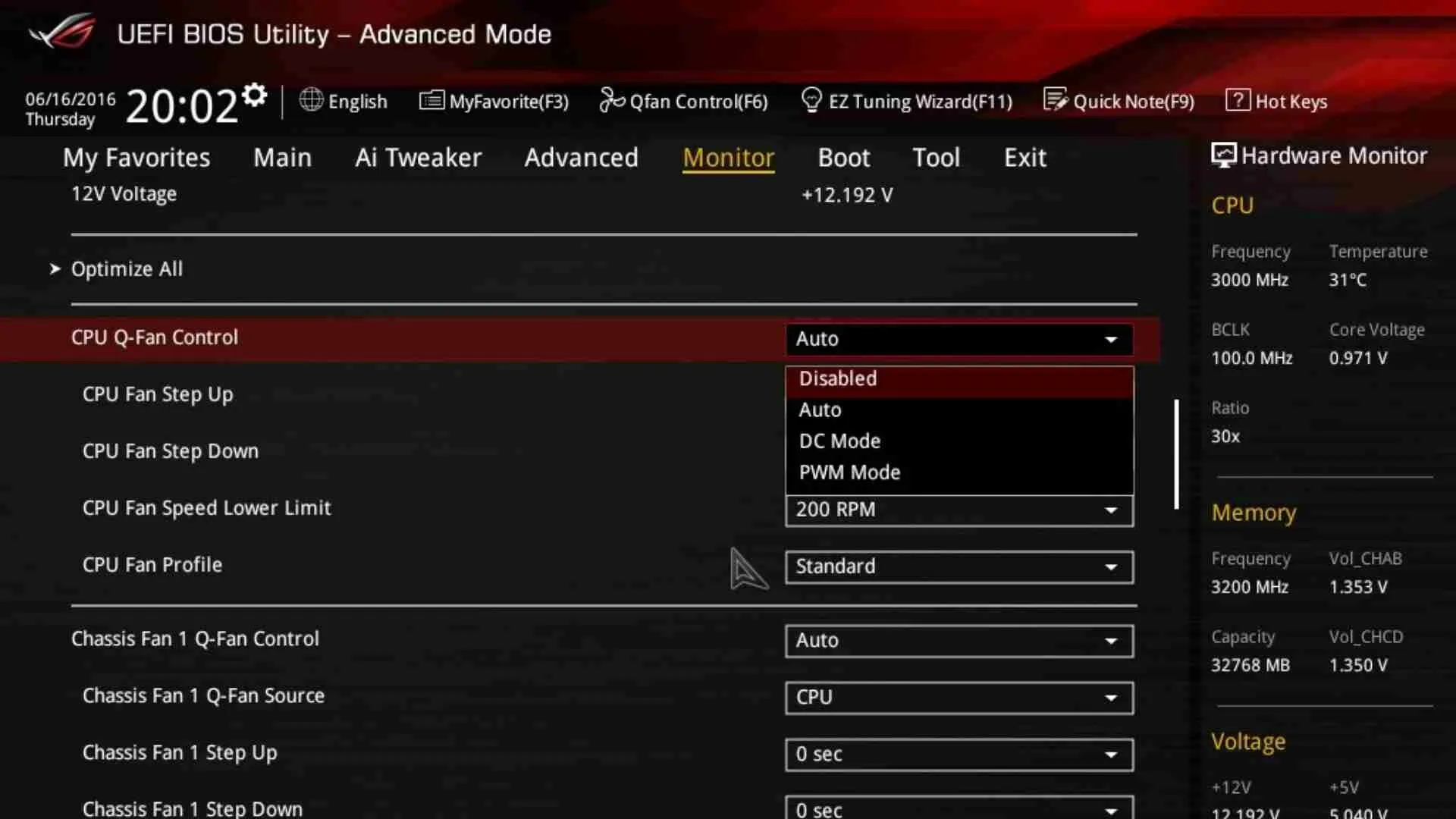

BIOS Setting to change the operation mode of a fan header. Image Credits: Tweak Town

If enough fan headers aren’t available, you can use a system fan splitter to power more fans. Other case fans can also be attached to a fan hub powered by SATA. Just know that adding fans via a splitter or hub will make them operate at the same speed.

Принцип работы сенсоров Sys fan1

На материнской плате обычно установлены несколько сенсоров Sys fan1, которые отвечают за контроль скорости вентиляторов системы. Эти сенсоры способны измерять вращение вентиляторов и передавать информацию о них на материнскую плату.

Когда система запускается, сенсоры Sys fan1 получают сигнал о включении и начинают отслеживать скорость вращения вентиляторов. Они считывают информацию с помощью тахометрического датчика, который работает на основе зарядок и электрического поля. При помощи этого датчика сенсоры Sys fan1 определяют количество оборотов вентиляторов в минуту.

Полученная информация о скорости вентиляторов передается на материнскую плату, где она обрабатывается. Материнская плата может отслеживать и контролировать скорость вращения каждого вентилятора отдельно. Если скорость вентилятора Sys fan1 превышает заданную норму или падает ниже необходимого уровня, материнская плата может отправить предупреждающее сообщение или приостановить работу системы для предотвращения перегрева и других негативных последствий.

Важно отметить, что для правильной работы сенсоров Sys fan1 необходимо наличие подходящего программного обеспечения на компьютере, которое позволяет отслеживать и управлять скоростью вентиляторов. Это позволяет пользователю мониторить состояние системы, а при необходимости вмешаться и изменить настройки скорости вентиляторов

Настройка Sys fan1

На материнской плате Sys fan1 представляет собой разъем для подключения системного вентилятора. Он отвечает за контроль и управление оборотами вентилятора, что позволяет поддерживать оптимальную температуру компонентов.

Для настройки Sys fan1 необходимо выполнить следующие шаги:

Перейдите в BIOS вашей материнской платы. Для этого при включении компьютера нажмите определенную клавишу (обычно это Del или F2), чтобы войти в настройки BIOS.
Найдите раздел, отвечающий за настройку вентиляторов. Обычно этот раздел называется «Fan Control» или «Hardware Monitor».
Выберите опцию, связанную с Sys fan1. Возможно, она будет называться «Sys Fan1 Control» или «Fan Speed Control».
Настройте параметры вентилятора. Обычно у вас будет возможность установить режим работы вентилятора (например, «Silent», «Normal» или «Performance») и способ контроля оборотов (например, «Voltage Control» или «PWM Control»).
Сохраните изменения и выйдите из BIOS. Обычно для сохранения изменений нужно нажать клавишу F10 или выбрать соответствующую опцию в меню.

После настройки Sys fan1 вентилятор будет работать в соответствии с выбранными параметрами

Обратите внимание, что точные опции и названия меню могут отличаться в зависимости от производителя и модели материнской платы

Корректная настройка Sys fan1 позволит поддерживать оптимальную температуру компонентов и уменьшить шум от вентилятора. Рекомендуется не изменять настройки, если вы не уверены в своих действиях, чтобы избежать возможных проблем с охлаждением вашего компьютера.

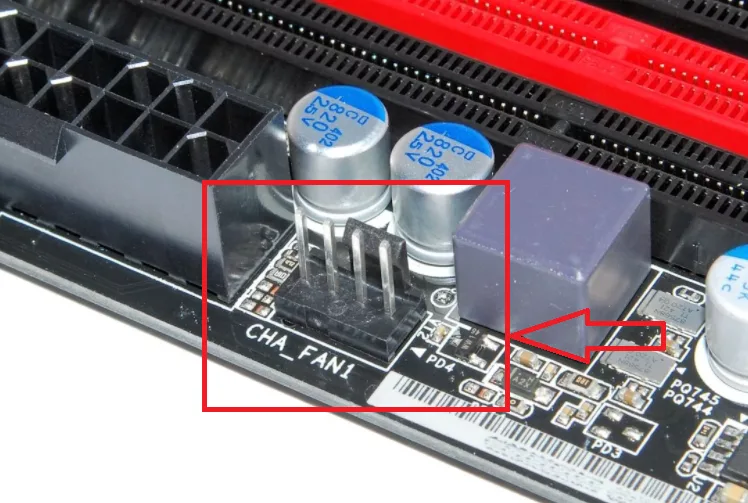

Что такое разъем Cha Fan на материнской плате

В устройстве материнской платы нет ничего лишнего, и если какое-то устройство осталось незадействованным, это еще не означает, что оно не нужно и никогда не понадобится. Одним из таких устройств является порт Cha Fan. Как нетрудно догадаться из второй части названия (fan – вентилятор) , порт Cha Fan служит для подключения кулеров и относится к тому же ряду устройств, что и CPU fan , Sys fan , Pump Fan и CPU Opt .

Отвечают эти порты за:

CPU Fan – подключение кулера, охлаждающего процессор. Этот порт имеется на всех моделях материнских плат, а его использование является обязательным для успешного прохождения процедуры инициализации устройств при включении компьютера.
Sys Fan – подключение дополнительных кулеров для чипсета, жесткого диска и других ключевых системных устройств. Их количество может достигать пяти единиц, но их может и вообще не быть.
Pump Fan и CPU Opt – подключение вентиляторов модифицированных систем охлаждения, в данном примере водяных. Имеются не во всех моделях системных плат.

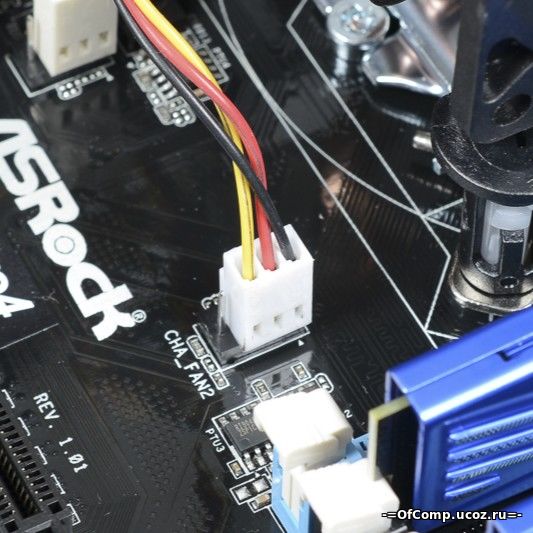

Но вернемся к нашему Cha Fan. То, что порт служит для подключения кулера, это уже понятно, но что это за кулер и что означает странное название «Cha»? Это сокращение термина «Chassis», то есть шасси, под которым принято понимать корпус компьютера. То есть Cha Fan служит для подключения вентиляторов, охлаждающих не какое-то конкретное устройство, а все содержимое системного блока.

Конструктивно они ничем не отличаются от разъемов Sys Fan, поэтому с тем же успехом их можно использовать для подключения кулеров, охлаждающих отдельные устройства. Разница между портами Cha Fan и Sys Fan лишь в расположении – первые располагаются ближе к краям материнской платы, тогда как вторые обычно находятся в ее центральной области.

Порты Cha Fan и Sys Fan могут быть трехконтактными и четерехконтактными. Кулеры, подключенные к портам с тремя пинами, будут иметь постоянную скорость, тогда как скорость вентиляторов, подключенных к четырехпиным разъемам может регулироваться автоматически в зависимости от температуры в системном блоке или вручную путем изменения настроек в BIOS . Также следует отметить, что кулеры Cha Fan могут вращаться в обоих направлениях.

Прочие дополнительные порты вентиляторов

Перечисленные выше порты – далеко не единственные в своем роде. Существуют также fan-разъемы, предназначенные для выполнения специфических задач.

Среди таковых можно отметить:

Pwr Fan – разъем, используемый для подключения кулера блока питания. Встречается относительно редко, совместим с Cha Fan.
H-AMP Fan – высокоамперный порт, используемый для подключения кулеров с повышенным потреблением тока.
AIO Pump – этот порт служит для подключения насоса водяного охлаждения.
M.2 Fan – специальный порт для подключения устройств охлаждения жестких дисков стандарта M.2 .
ASST Fan – служит для подключения дополнительных кулеров, встречается в некоторых игровых системных платах.
EXT Fan – «расширенный» порт, имеющий пять контактов и служащий для подключения специальной платы, позволяющей управлять работой группы вентиляторов.

Как настроить скорость вращения кулеров компьютера

Существуют сотни приложений, которые позволяют настраивать скорость вращения кулеров компьютера. При этом некоторые программы разрешают регулировать только обороты вентиляторов только определенных компонентов.

Из наиболее удобных и простых программ для настройки скорости вращения кулеров компьютера можно выделить SpeedFan. Приложение бесплатное, и его можно загрузить с сайта разработчиков или из других проверенных источников в интернете. После загрузки программы ее потребуется установить, а далее запустить. При первом запуске программы SpeedFan может появиться информационное сообщение, которое потребуется закрыть.

Проверка скорости вращения кулеров

Далее следует блок из показателей скорости вращения кулеров (измеряется в RPM – количество оборотов за минуту) и температуры компонентов компьютера. Разберемся с тем, что обозначает каждый из показателей:

Стоит отметить, что все указанные выше обозначения являются условными, и они могут варьироваться. Не каждая материнская плата отдает информацию о том, какое наименование имеется у того или иного разъема для подключения кулера на ней. Например, на некоторых материнских платах в SpeedFan можно увидеть картину как на изображении ниже, то есть все кулеры будут подключены к разъемам Fan1 – Fan5, без точного определения предназначения каждого из них.

Также важно отметить, что программа SpeedFan позволяет управлять только кулерами, которые подключены к материнской плате. Дело в том, что 3-pin разъем от вентилятора можно запитать от материнской платы или от блока питания напрямую. Если он запитан от блока питания, то регулировать его скорость вращения не получится

Рекомендуется подключать все кулеры к материнской плате

Если он запитан от блока питания, то регулировать его скорость вращения не получится. Рекомендуется подключать все кулеры к материнской плате.

Справа от обозначений скорости вращения кулеров расположен блок с информацией о температуре компонентов компьютера. Стоит отметить, что SpeedFan является не самым точным диагностическим инструментом в данном плане, и определяет температуру он не всегда точно. Если возникают сомнения по одному или нескольким показателям, рекомендуется загрузить более профессиональное в плане мониторинга температуры ПО, например, AIDA64 или HWMonitor.

Настройка скорости вращения кулеров

Как можно понять, в верхнем окне программы SpeedFan расположены блоки с информационными сведениями о работе кулеров. Ниже находятся сами инструменты регулировки интенсивности вращения вентиляторов в компьютере. Они могут быть обозначены Pwm1 – Pwm3 или, например, Speed01 – Speed06. Разницы особой нет, поскольку определить по таким названиям, за работу какого из кулера отвечает та или иная регулировка невозможно.

Чтобы снизить или увеличить скорость вращения кулера, нужно нажимать соответствующие кнопки вверх и вниз в графах с интенсивностью вращения вентиляторов. При нажатии следует наблюдать за реакцией кулеров в диагностической информации выше. Таким образом удастся определить, за какой из вентилятор отвечает та или иная настройка.

Важно:

Снижая скорость вращения вентиляторов для уменьшения уровня шума при работе компьютера, не забывайте контролировать температуру компонентов системного блока, чтобы избежать перегрева. Многим особо внимательным пользователям персональных компьютеров, которые любят изучать разъемы и штекеры на материнской плате, часто на глаза попадается трех или четырех штырьковый разъем под которым написано cha_fan

Причем в большинстве случаев разъемов с таким названием обычно несколько

Многим особо внимательным пользователям персональных компьютеров, которые любят изучать разъемы и штекеры на материнской плате, часто на глаза попадается трех или четырех штырьковый разъем под которым написано cha_fan. Причем в большинстве случаев разъемов с таким названием обычно несколько.

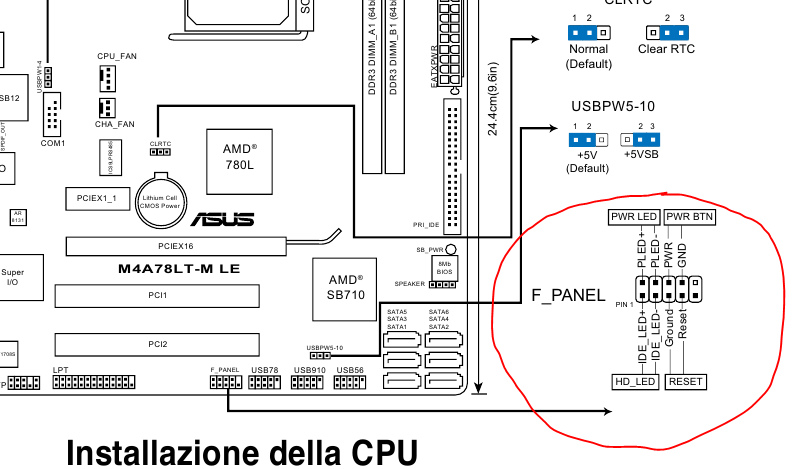

cha_fan на материнской плате

В данной статье мы расскажем о его назначении и вы поймете что и когда в него нужно подключать.

Что это за контакты и что к ним подключать

Контакты с названием PWR_FAN можно найти практически на любой материнской плате. Ниже изображен один из вариантов этого разъёма.

Чтобы понять, что к нему нужно подключать, поподробнее изучим название контактов. «PWR» – аббревиатура от Power, в данном контексте «питание». «FAN» означает «вентилятор». Поэтому делаем логичный вывод – данная площадка предназначена для подключения вентилятора блока питания. В старых и некоторых современных БП существует выделенный вентилятор. Его можно подключить к материнской плате, например, в целях мониторинга или регулировки скорости.

Однако у большинства блоков питания такая возможность отсутствует. В таком случае к контактам PWR_FAN можно подключить дополнительный корпусный кулер. Дополнительное охлаждение может требоваться для компьютеров с мощными процессорами или видеокартами: чем производительнее данное аппаратное обеспечение, тем сильнее оно греется.

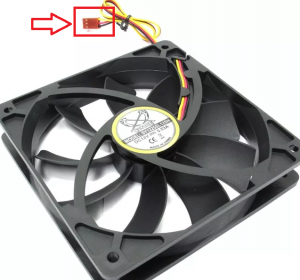

Как правило, разъём PWR_FAN состоит из 3 точек-пинов: земли, подачи питания и контакта управляющего датчика.
Обратите внимание на то, что отсутствует четвертый PIN, который отвечает за контроль скорости вращения. Это значит, что регулировать обороты вентилятора, подключенного к этим контактам, не получится ни через BIOS, ни из-под операционной системы

Впрочем, на некоторых продвинутых кулерах такая возможность присутствует, но реализована через дополнительные подключения.

Кроме того, нужно быть внимательным и с питанием. На соответствующий контакт в PWR_FAN подается 12V, но на некоторых моделях это всего 5V. От этого значения зависит скорость вращения кулера: в первом случае он будет крутиться быстрее, что позитивно сказывается на качестве охлаждения и негативно на сроке работы вентилятора. Во втором — ситуация прямо противоположная.

В заключение хотим отметить последнюю особенность – хотя к PWR_FAN можно подсоединить кулер от процессора, делать этого не рекомендуется: БИОС и операционная система не смогут управлять данным вентилятором, что может привести к ошибкам или поломке.

Разъемы CPU_FAN / SYS_FAN1 / SYS_FAN2 / PWR_FAN для подключения вентиляторов

На системной плате установлены 4-контактные разъемы (CPU_FAN) и (SYS_FAN1) для подключения вентилятора системы охлаждения ЦП и системного вентилятора, а также 3-контактные разъемы (SYS_FAN2) и (PWR_FAN) для подключения системного вентилятора и вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует контакту «Земля»). Системная плата предоставляет возможность регулировать скорость вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.

Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий тепло отвод от ключевых компонентов. Помните, что перегрев процессора или системы в целом может вывести компоненты из строя или система будет работать нестабильно.

Эти разъемы не требуют установки дополнительных перемычек. Не используйте перемычки для замыкания контактных групп FAN-разъемов.

Выполнять настройку BIOS компьютера приветствуется в следующих случаях:

Сборка ПК “с нуля”;
Замена комплектующих;
Наличие встроенной графики в CPU;
Разгон центрального процессора и оперативной памяти;
Настройка работы вентиляторов системного блока;
Включение звуковых аварийных оповещений;
Переустановка операционной системы.

cha fan что это? | HelpAdmins.ru

cha_fan на материнской плате

В данной статье мы расскажем о его назначении и вы поймете что и когда в него нужно подключать.

За что отвечает cha_fan на материнской плате?

Данный разъем предназначен для подключения дополнительных вентиляторов внутри корпуса, которые будут содействовать лучшему охлаждению компонентов внутри системного блока.

Также по сути синонимом cha_fan является sys_fan и pwr_fan. Корпусные вентиляторы с соответствующим разъемом можно подключать на них, если вы хотите повысить эффективность охлаждения системного блока.

sys_fan для подключения дополнительного вентилятора

pwr_fan для подключения дополнительного вентилятора

В зависимости от материнской платы бывают четырех и трех контактные cha_fan.

Трех контактный — это неуправляемый разъем. То есть вентилятор, подключенный к нему будет крутиться с постоянной скоростью.

Разъем на самом вентиляторе для подключения в pwr_fan, sys_fan, и cha_fan

Четырех контактный cha_fan, так же как и cpu_fan является управляемым. Именно четвертый контакт управляет скоростью вращения подключенного вентилятора в зависимости от температуры процессора. Но стоит учесть, что и вентилятор в этом случае должен быть 4-ех контактный.

Когда нужно ставить дополнительные корпусные вентиляторы?

Некоторые пользователи думают, что чем больше в корпусе вентиляторов, тем лучше. Основываясь этим доводом они лепят их в корпус столько, сколько их туда влазит.

Запомните! Дополнительные вентиляторы нужны лишь тогда, когда температура компонентов внутри системного блока в нагрузке превышает допустимую, либо приближается к допустимому порогу.

Поэтому для начала посмотрите температуру процессора, видеокарты, жестких дисков и мостов, а уже потом принимайте решение о необходимости установки корпусных вентиляторов.

Зачастую проблема с перегревом решается заменой термопасты и чисткой от пыли, а не установкой доп. вентилятора.

Стоит учесть, что каждый дополнительный кулер (вентилятор) это лишний шум и потребитель электричества.
