Усиление каменных конструкций

В чем необходимость армирования?

Для того чтобы повысить прочность бетона и сократить его количество, используют арматуру. В теории, в роли арматуры может выступать любой материал. Но на практике чаще всего используют сталь и композит.

Композит — это комплекс материалов. Основой могут служить базальтовые или углеродные волокна, которые заливают полимером. Такая арматура обладает небольшим весом и не подвержена коррозии.

Сталь, по сравнению с композитом, имеет гораздо большую прочность и относительно невысокую стоимость. В процессе армирования монолитных стен используют швеллеры, уголки, двутавровые балки, рифленые и гладкие прутья. В случае создания сложных строительных конструкций для армирования применяют металлические сетки.

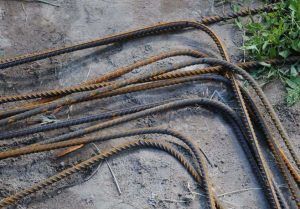

Арматура бывает разной формы. Но чаще всего в продаже можно встретить стержневую. При строительстве малоэтажных зданий обычно используют рифленые прутья. Они имеют низкую цену и отличное сцепление с бетоном, что делает их очень популярными среди покупателей. Стальные стержни, которые используют при строительстве монолитных конструкций, обычно имеют диаметр в диапазоне 12-16 мм.

Типичные ошибки армирования плиты перекрытия

Наиболее распространённая причина ошибок в армировании монолитных перекрытий – самонадеянность и некомпетентность индивидуальных застройщиков. Самостоятельное выполнение данного вида строительных работ без профессиональных знаний вполне возможно, но определённый багаж знаний исполнителю всё же необходим. Недостаточно качественное армирование встречается и в работе подрядчиков. Причины аналогичны: некомпетентность, невнимательность, работа «по старинке», без учёта конкретных условий строительства.

Проект армирования плиты перекрытия

Задача инженерного расчёта арматурного каркаса: обеспечение работоспособности создаваемого перекрытия и предоставление исчерпывающей информации по его изготовлению. Форма общего проекта железобетонной конструкции нормируется, состоит из ряда обязательных составных частей:

Спецификация. Представляет собой полный список металлических деталей, необходимых для устройства армирования. В документе указываются характеристики, марки, классы, геометрические и иные параметры арматурных стержней, а также их требуемое количество.
Чертежи с достаточной и понятной детализацией для определения предназначенного каждому стержню места в арматурном каркасе.
Указания по размещению армокаркаса в плане создания защитного слоя для защиты металла от коррозии.
Данные по размещению закладных деталей и расчёты для их изготовления.

Разумеется, проект главная и необходимая часть для выполнения качественного армирования плиты, но сам процесс требует профессионализма исполнителей и грамотного контроля со стороны заказчика или производителя работ.

Брак при изготовлении

Прежде чем приступить к раскладке арматуры в опалубке, исполнитель изучает проект либо составляет собственную схему устройства каркаса, исходя из собственных навыков и опыта. Несколько вариантов типичных ошибок:

Самодеятельные строители чаще ошибаются, стремясь максимально «усилить» конструкцию, это приводит не только к ненужным затратам, но и снижает её качество. Например, при слишком «густой» сетке невозможно максимально уплотнить бетонную смесь.
Недостаточно прочный каркас под воздействием бетонной смеси может сместиться при укладке.
Характеристики железобетона снижаются при неточном размещении рабочих арматурных стержней или произвольным изменением марки арматуры.
Частая ошибка – неправильно подобранная величина защитного слоя арматуры.

Перечисленные ошибки и большой ряд иных возможных дефектов могут стать причиной:

дополнительных расходов по усилению конструкции;
ограничений по эксплуатации перекрытия с изменением допустимых нагрузок;
демонтажа конструкции.

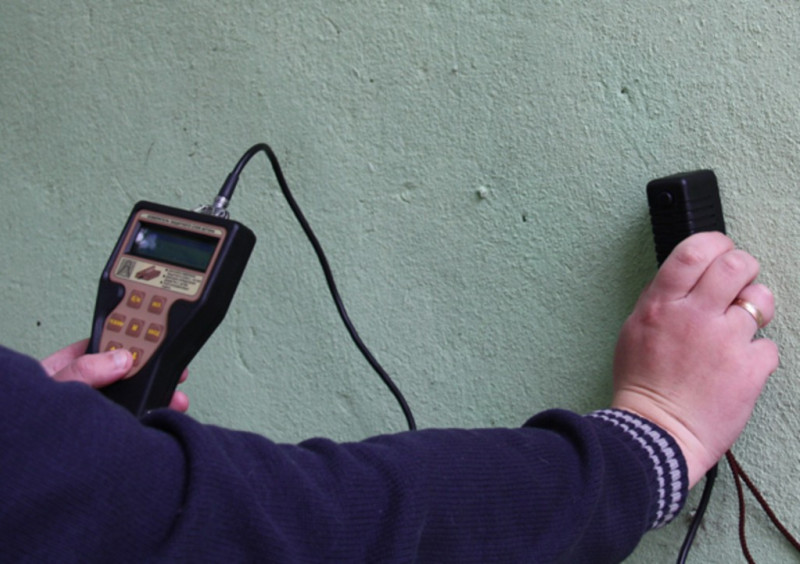

Методы контроля

Достаточно часто при строительстве небольших частных домов проект армирования отсутствует. Застройщик всецело полагается на опыт и знания привлеченных строителей, либо полностью уверен в своих строительных способностях.

Но ошибки случаются, в том числе и у профессионалов, — именно поэтому при возведении значимых объектов составляется документ по «приёмке скрытых работ». К «скрытым» относится и армирование, потому что каркас впоследствии заливается бетонным слоем. Но сам с собой такой акт застройщик не составляет, а нанятые для устройства перекрытия разовые исполнители подобные обязывающие документы не подписывают.

Допустим, что перекрытие получилось достаточно прочным, но сомнения в качестве этой ответственной конструкции имеются. В этом случае применяются методы неразрушающего контроля, которыми можно проверить:

марку прочности монолитного перекрытия;
точное место размещения арматурных стержней и прутов с их параметрами;
уровень поражения арматуры коррозией;
однородность бетонного слоя с наличием или отсутствием в нём технологических дефектов.

Методы проверки эффективны, но затратны, поэтому важно выполнить работы по армированию правильно и ответственно

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

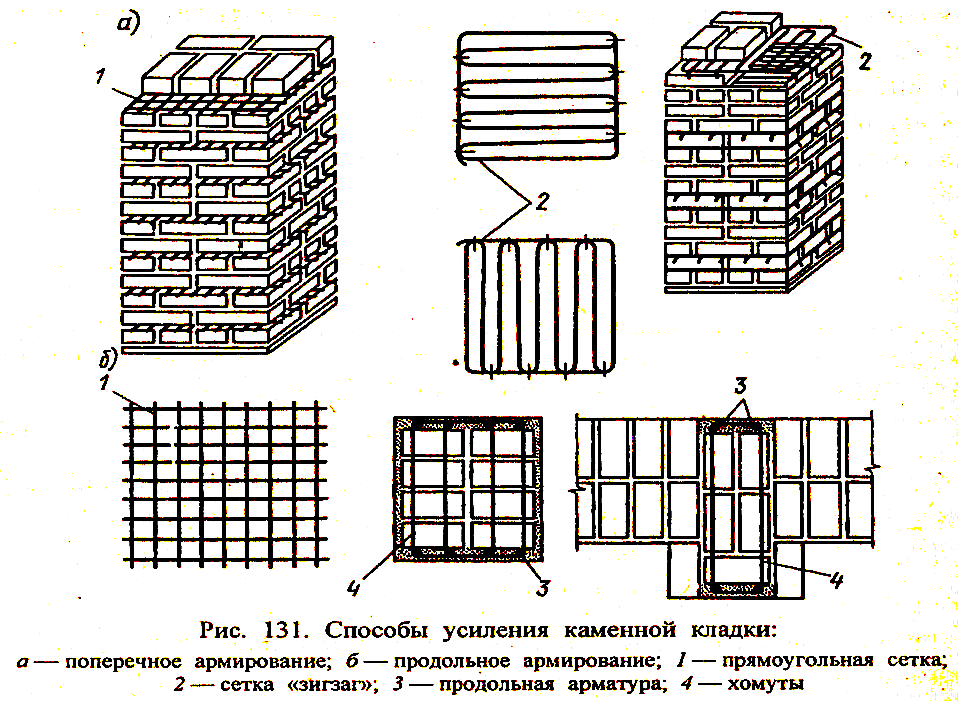

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

при возведении кирпичных стен толщиной менее чем в два кирпича;
связывания в кладке блоков, утеплителей и кирпича;
устройство перегородок из кирпича «на ребро»;
строительство кирпичных заборов и столбов.

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

Основные правила армирования кирпичной кладки:

Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
Укладка сетки начинается по первому ряду кладки.
Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

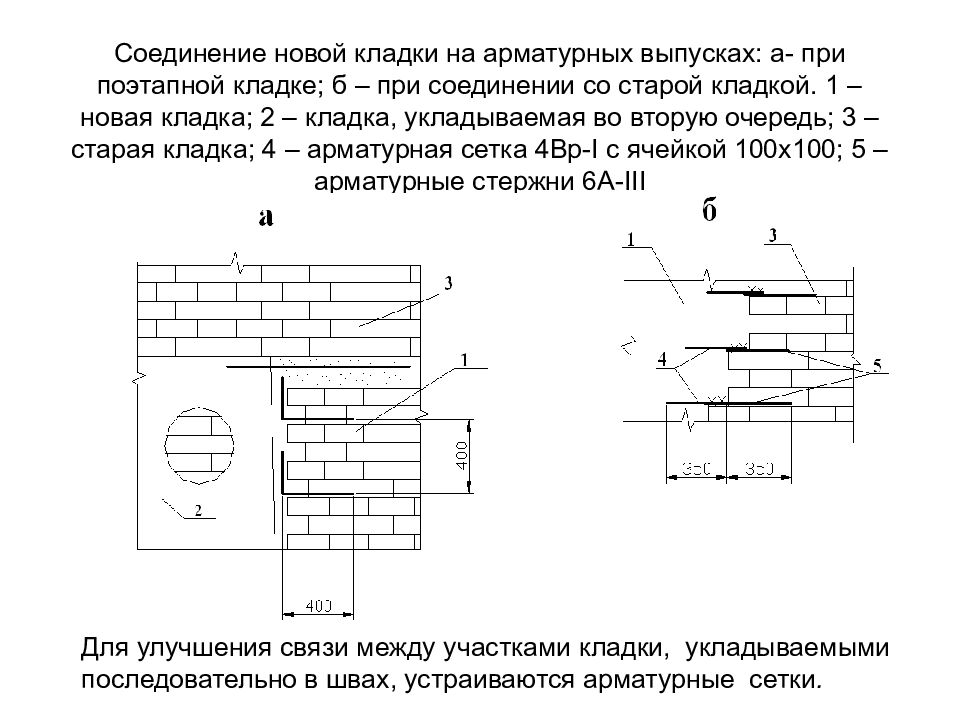

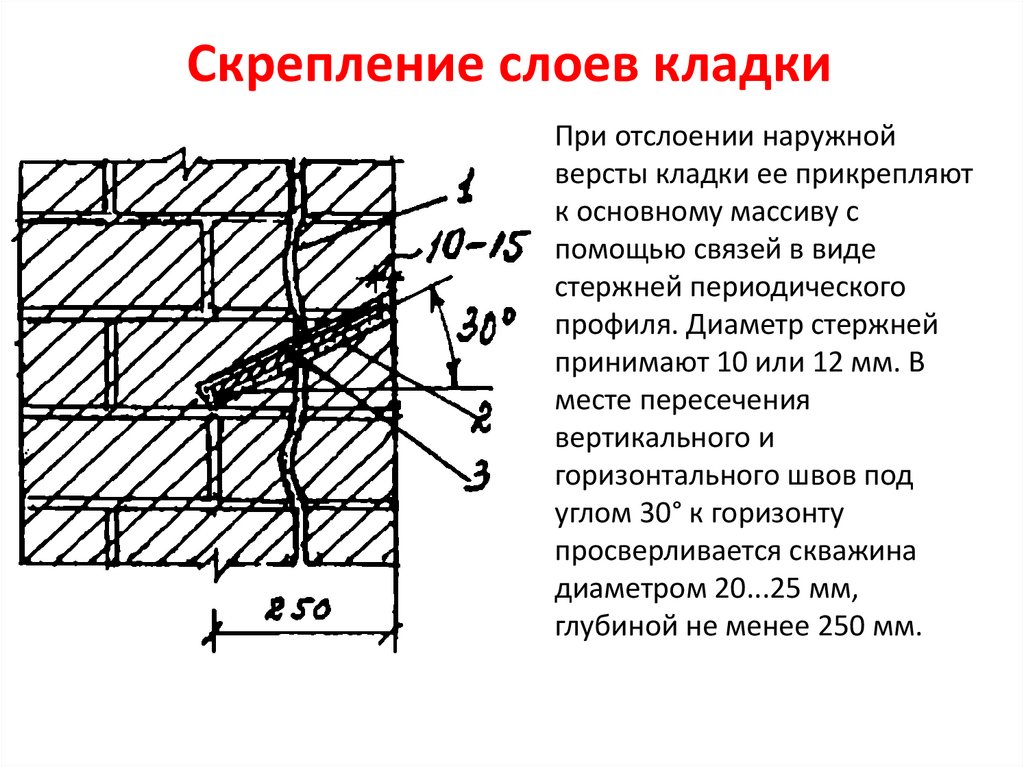

Связывание слоёв стены

Стеновые конструкции часто состоят из двух, трёх и более слоёв. Вариантов много, например:

снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
вентфасад обложен клинкерным кирпичом;
кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции. Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Порядок укладки стержней

Вместо сетки может использоваться проволока, укладываемая зигзагом. Проволока должна располагаться в соседних рядах, причем по отношению друг к другу, они должны располагаться перпендикулярно.

Арматура должна выступать из кладки не меньше, чем на 5 миллиметров, можно оставлять выступ больше, ведь выступающая проволока, в дальнейшем, может использоваться для закрепления слоев отделки, например, штукатурки. По выступающим из рядов сеткам можно контролировать везде ли уложена сетка.

Армирующая проволока укладывается на слой раствора, не менее 2 миллиметров и сверху и снизу. Такой прием, необходим для защиты арматуры от коррозии в период эксплуатации, а значит, что стены будут прочными и надежными на протяжении всего срока эксплуатации.

Материалы для изготовления арматурной сетки:

Арматурная проволока (необходимой толщины).
Вязальная проволока.
Крючок для вязания арматуры.

Выполняется все очень просто. Для начала нужно отмерить длину поперечных и продольных стержней арматурного каркаса. Длина поперечных стержней должна быть немного больше, чем толщина кирпичной кладки. Потом нужно нарезать стержни по отмеренной длине. Затем остается только связать прутики между собой, это просто сделать при помощи специального вязального крючка.

Преимущества и недостатки монолитно-каркасной технологии

Монолитные армированные стены имеют такие преимущества:

цельная конструкция без швов прочная и надежная, ее не продувает, не образуются температурные мосты;
гладкая ровная поверхность позволяет приступить к отделочным работам без предварительной подготовки;
сооружения здания в короткие сроки;
монолитные дома имеют свободную планировку;
повышенный срок службы железобетонных сооружений;
сложные архитектурные криволинейные элементы и арки выполняются достаточно легко.

Смотреть галерею Недостатки монолитных стен:

низкая звукоизоляция;
обязательное утепление стен;
способность бетона проводить вибрации.

Правильно армируем углы

Самые сложные участки для армирования – это углы несущей конструкции. Основная ошибка при монтаже – установка прутьев внахлёст под прямым углом, что абсолютно недопустимо. Таким способом невозможно создать единую жёсткую конструкцию и обеспечить прочность будущему строению.

Изогнутая арматура для укрепления углов каркаса

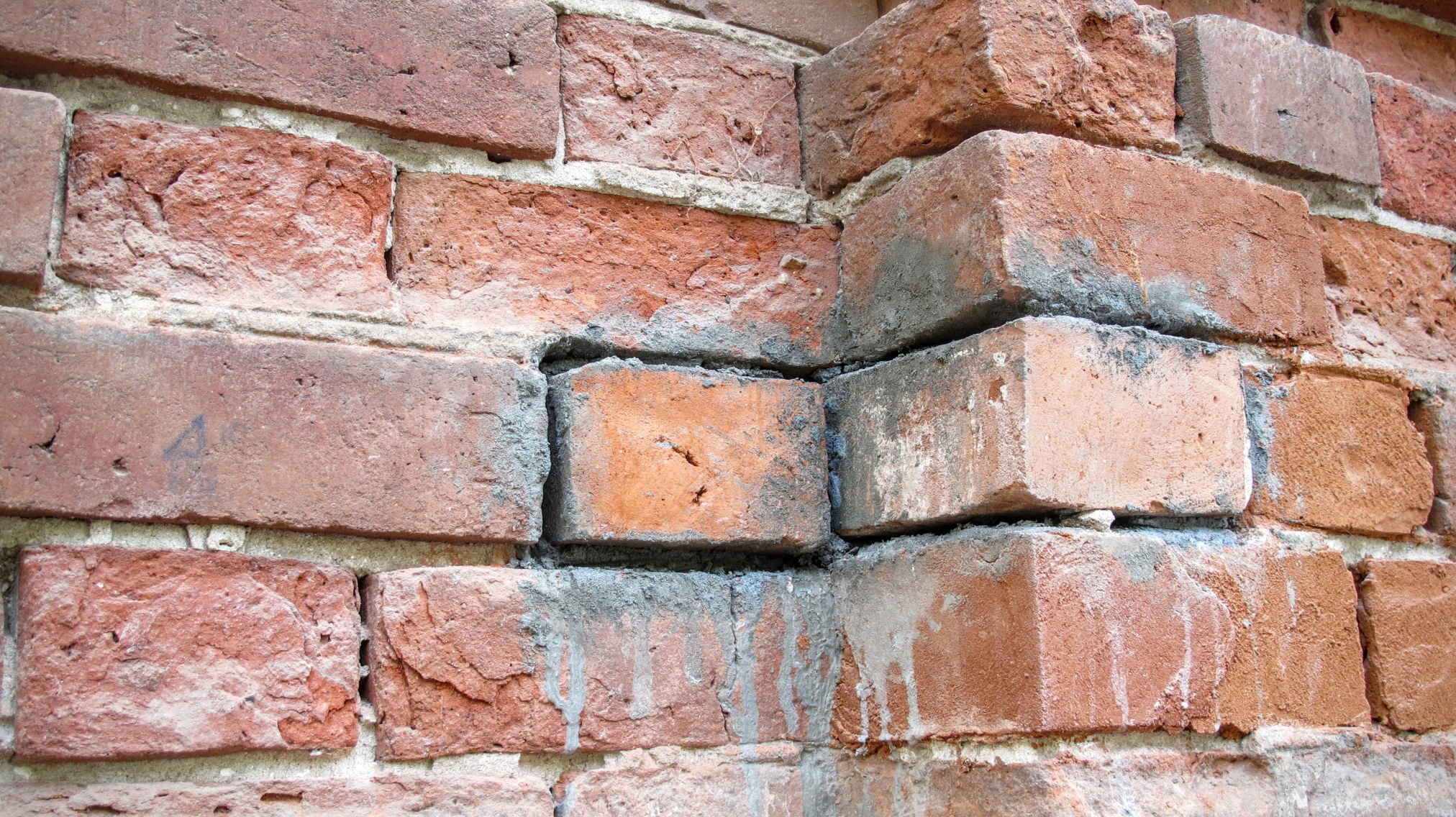

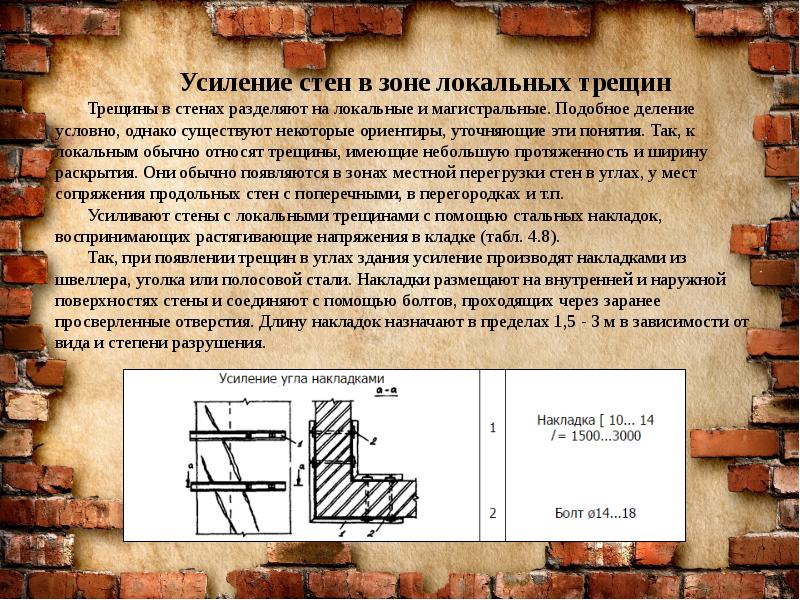

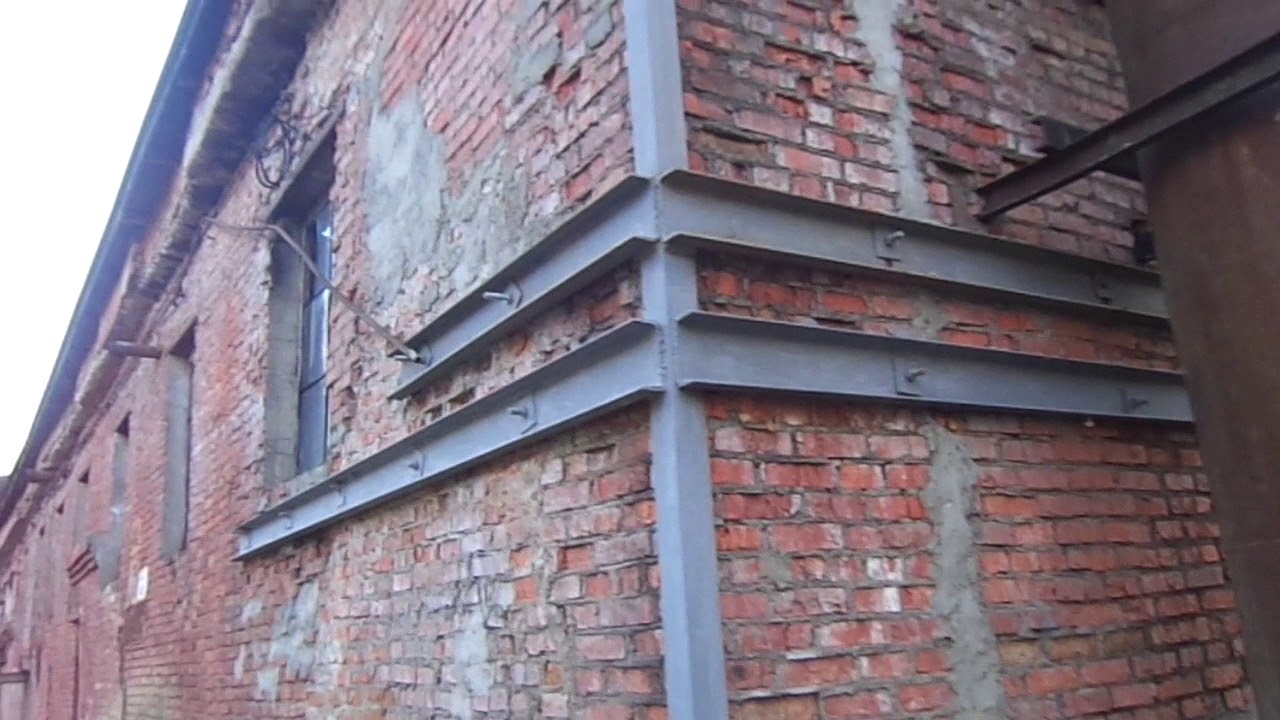

Через некоторое время возможны отколы и трещины по углам здания.На усиление углов несущей конструкции лучше всего работает использование гнутые арматурные прутья. Они бывают Г- или П-образной формы. С помощью их усиливаются стыки в углах фундамента и скрепляются поперечными хомутами (поперечные прутья, с помощью которых связывается продольная горизонтальная арматура). Если для обычной связки шаг для связывания поперечных хомутов составляет 25 см, то по углам шаг уменьшается в два раза.

Самым надёжным способом соединения углов является использование Г-образных прутьев. Они устанавливаются так, чтобы их концы заходили на каждый угол приблизительно на 70 см, и скрепляются внахлёст с верхними и нижними поясами армирующего каркаса. Использование этого способа работает на достижение абсолютной монолитности и получение высокой прочности фундамента.

Что такое восстановление каменной конструкции?

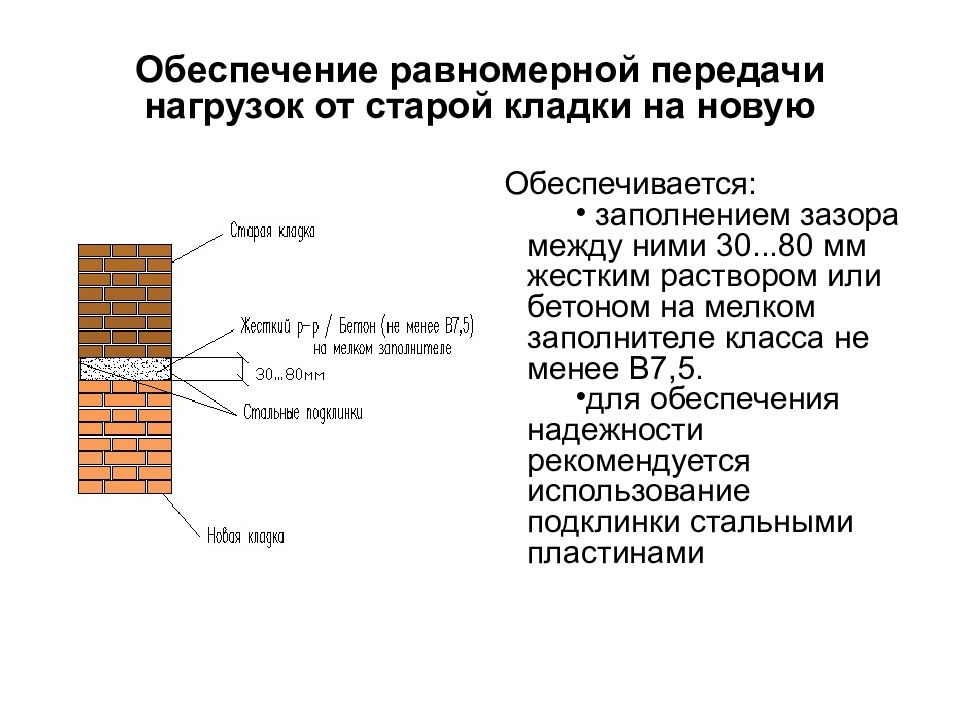

Усиление каменных конструкций и их восстановление являются важными процессами для обеспечения безопасности зданий и сооружений. Восстановление каменной конструкции — это процесс восстановления или укрепления каменных элементов, которые могли пострадать от различных внешних воздействий, таких как вибрации, изменения температуры, влажность, атмосферные воздействия или просто из-за старения.

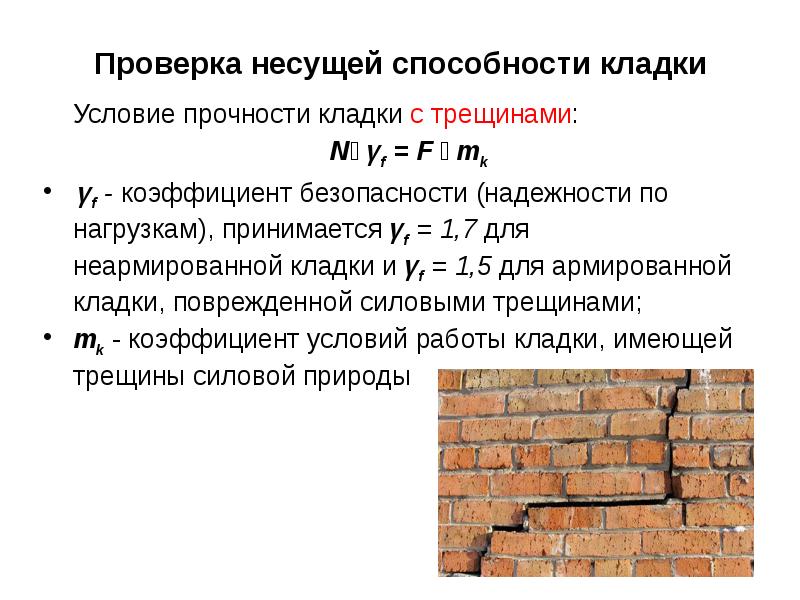

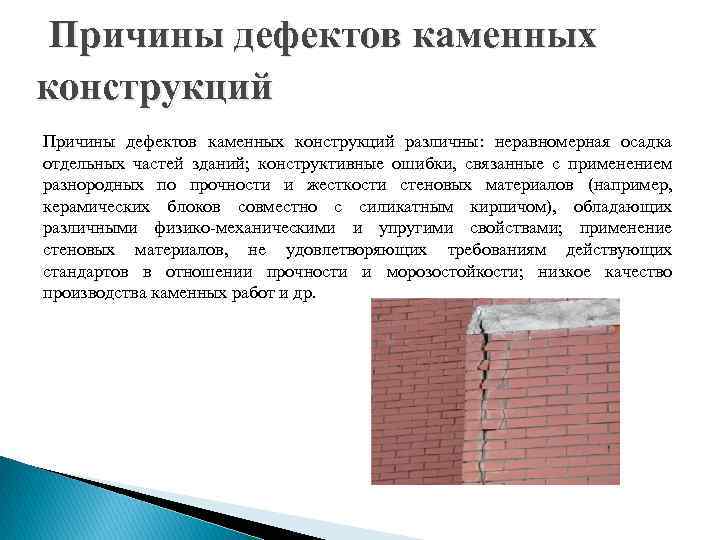

Прежде всего, важно провести тщательный анализ состояния конструкции, чтобы понять ее слабые места и определить объем работ по восстановлению. Затем специалисты могут приступить к выбору наиболее эффективных методов усиления и восстановления

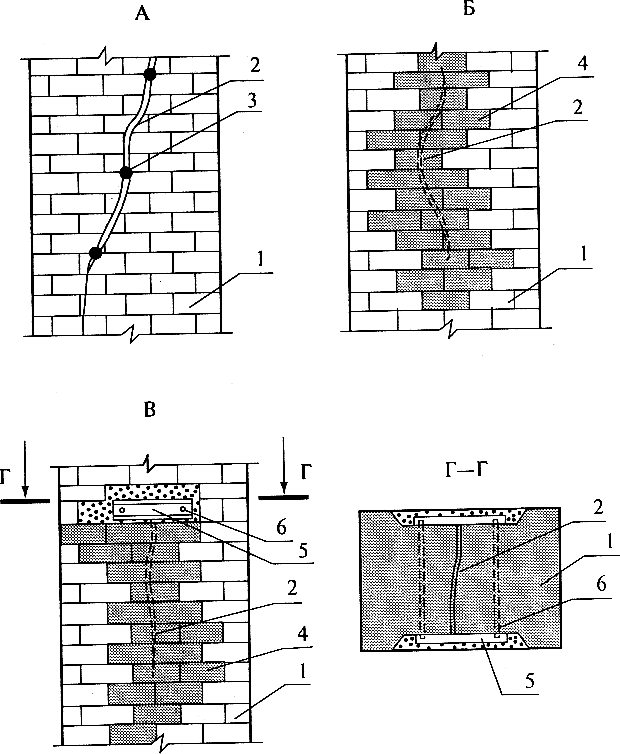

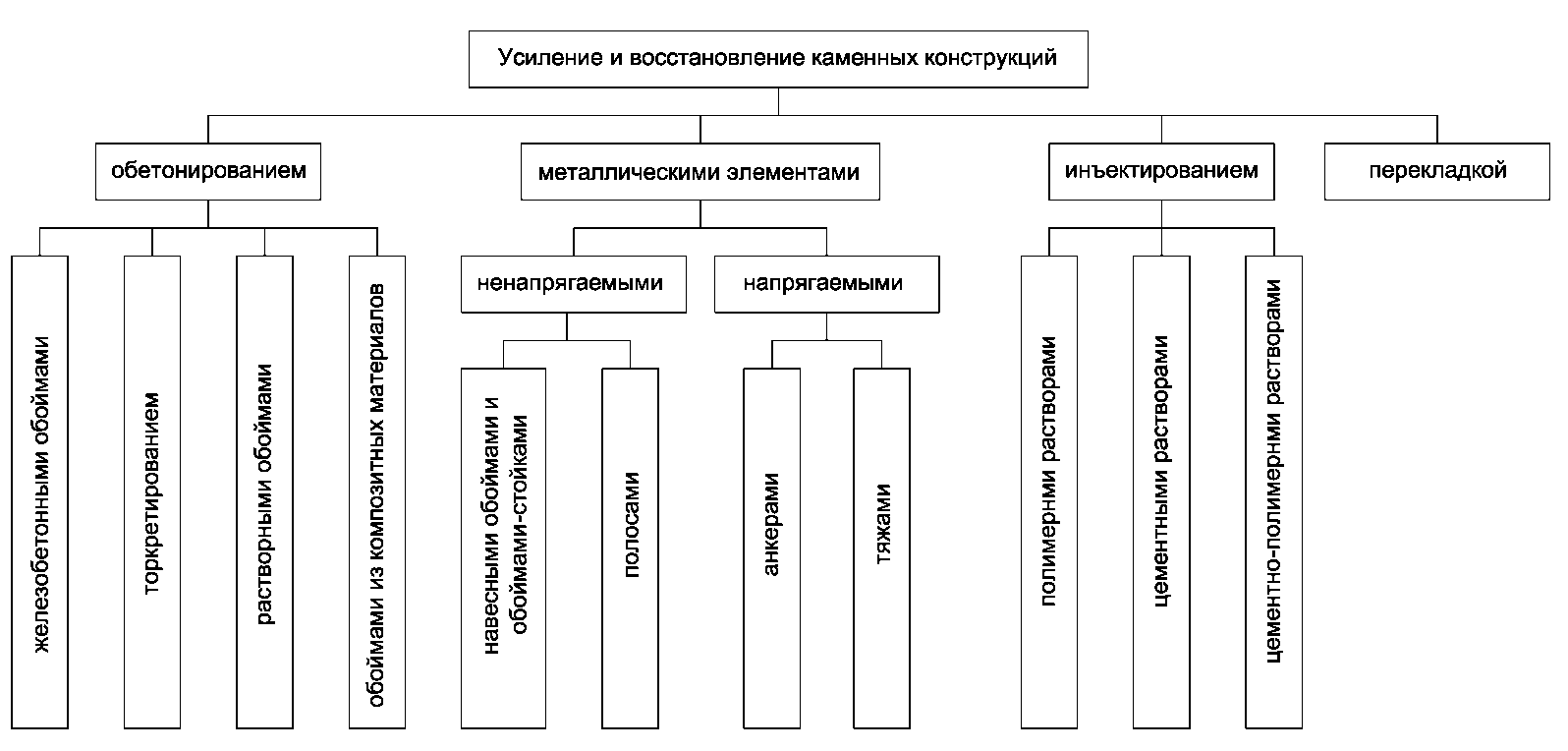

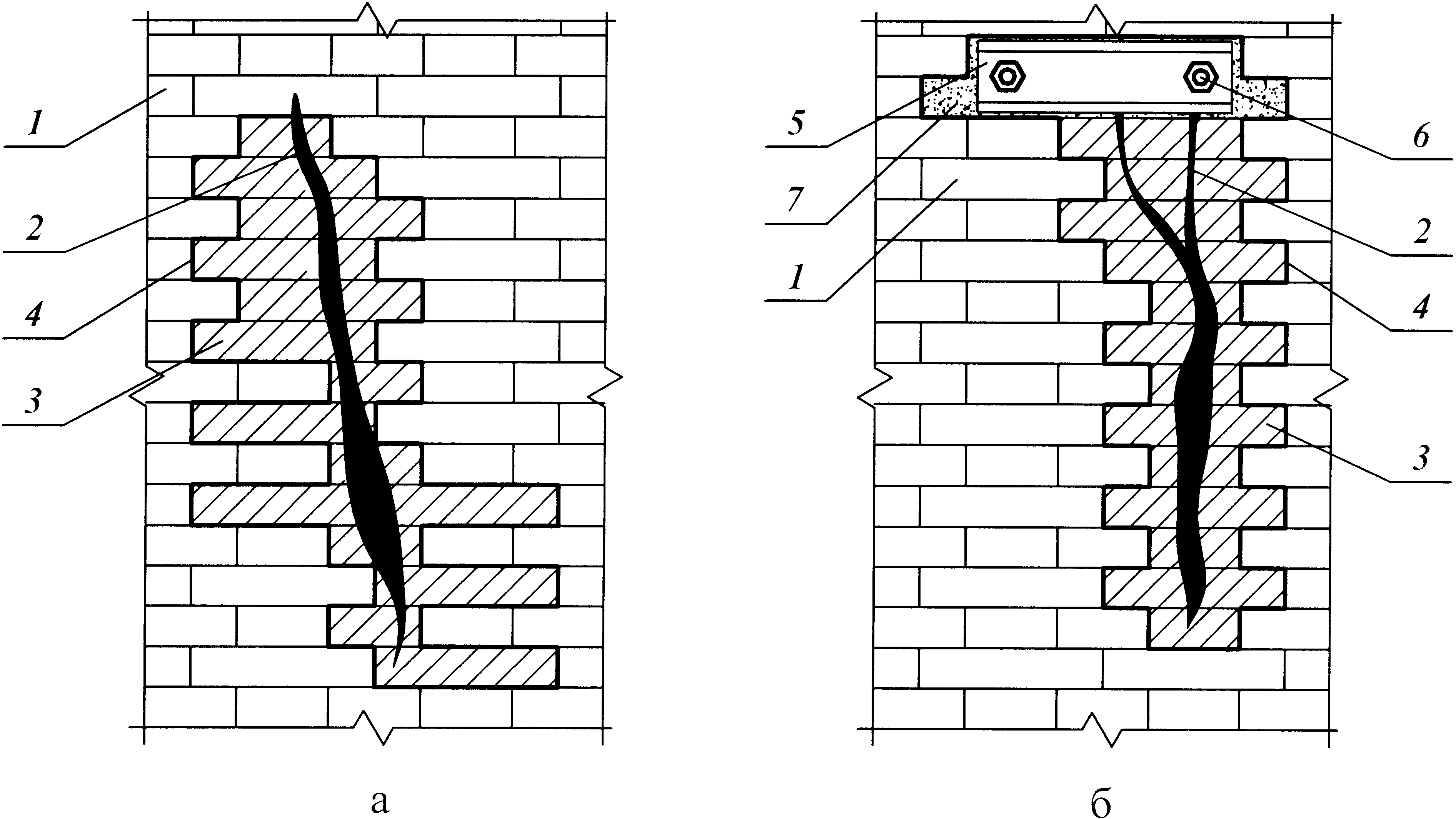

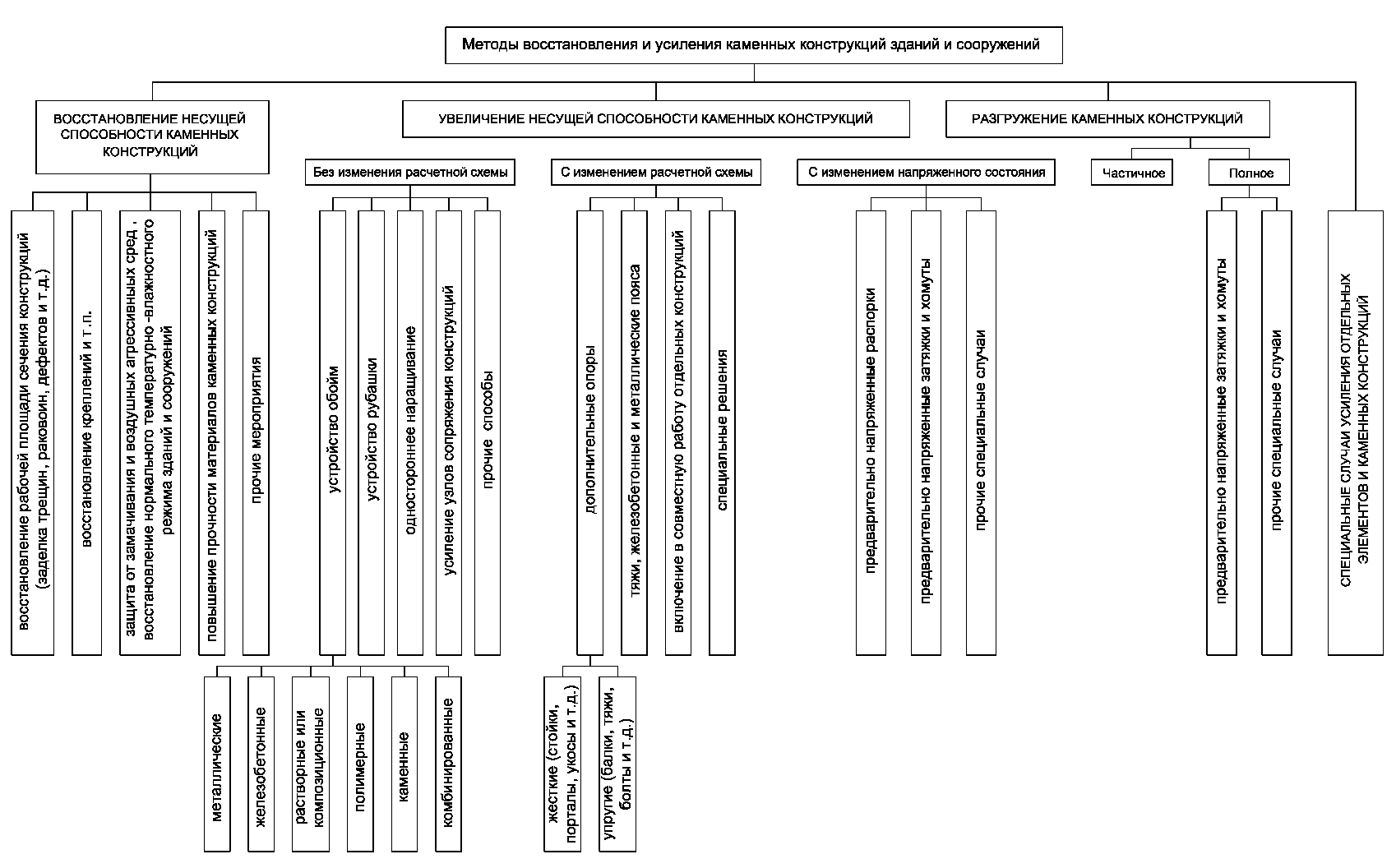

Существует несколько основных методов восстановления каменных конструкций, таких как добавление новых укреплений, использование клеевых составов для восстановления поверхности камня, а также частичная замена поврежденных каменных элементов

Важно выбрать метод, который наиболее эффективно решит проблему конкретной конструкции

Для усиления и восстановления каменных конструкций часто используются специальные материалы, такие как углепластик, стеклопластик, геогриды, реактивные смолы и цементные составы. Эти материалы обладают высокой прочностью и могут значительно повысить стойкость каменных конструкций к различным воздействиям.

Важно учитывать не только текущее состояние конструкции, но и ее долгосрочную устойчивость к внешним факторам. Поэтому специалисты по усилению каменных конструкций также проводят комплексную оценку долговечности конструкции и принимают меры для предотвращения возможных повреждений в будущем

Восстановление каменных конструкций является важной частью обеспечения безопасности зданий и сооружений. Правильно выбранные методы и материалы для усиления каменных конструкций могут значительно увеличить их долговечность и стойкость к различным воздействиям, что в конечном итоге способствует сохранению их функциональности и безопасности

Каменные конструкции, такие как стены, колонны, арки, могут быть очень прочными и долговечными. Однако, с течением времени, они могут подвергаться воздействию различных факторов, таких как влажность, температурные изменения, нагрузки и т.д. Это может привести к деформации и повреждениям каменных конструкций, что требует усиления.

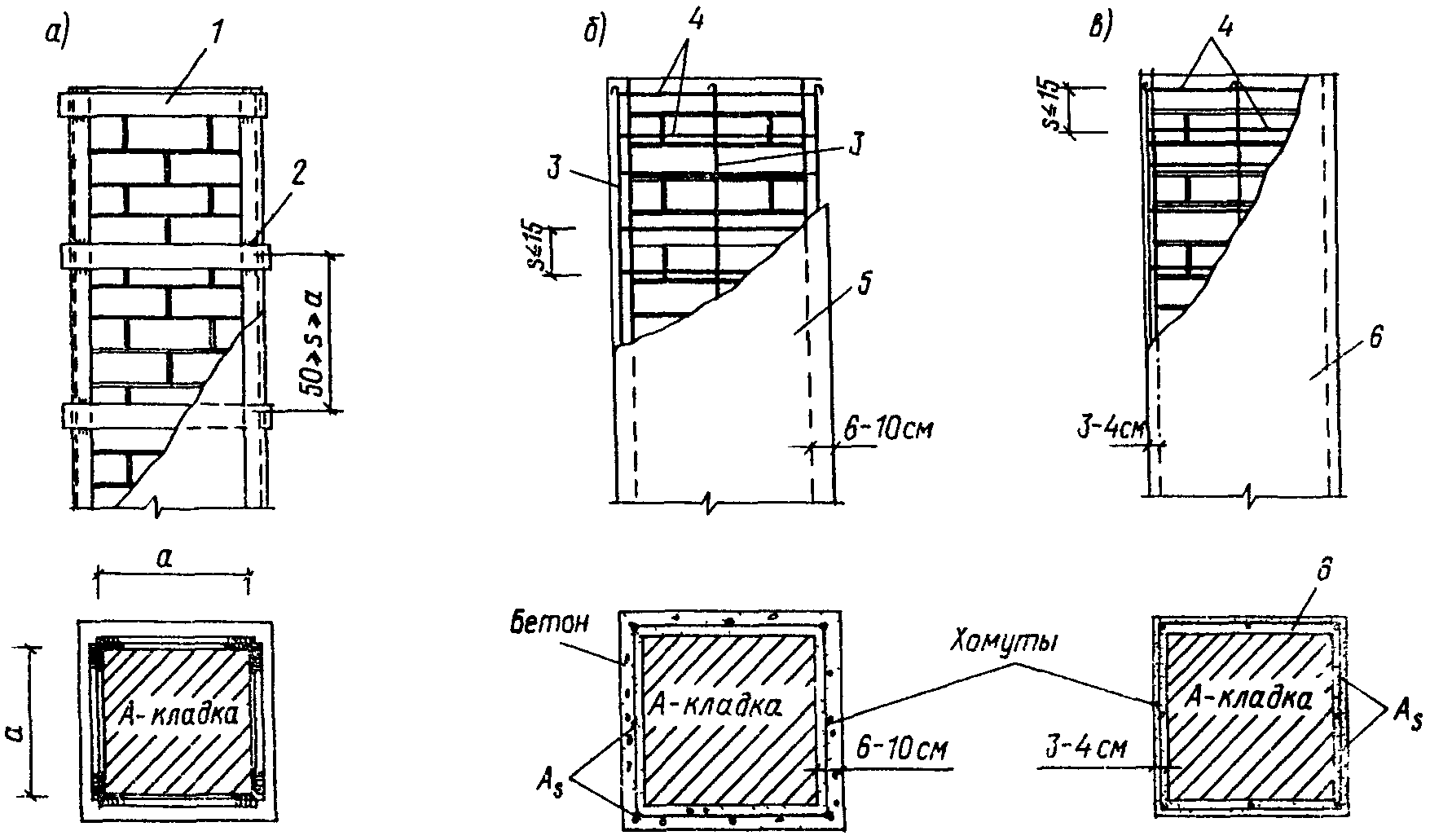

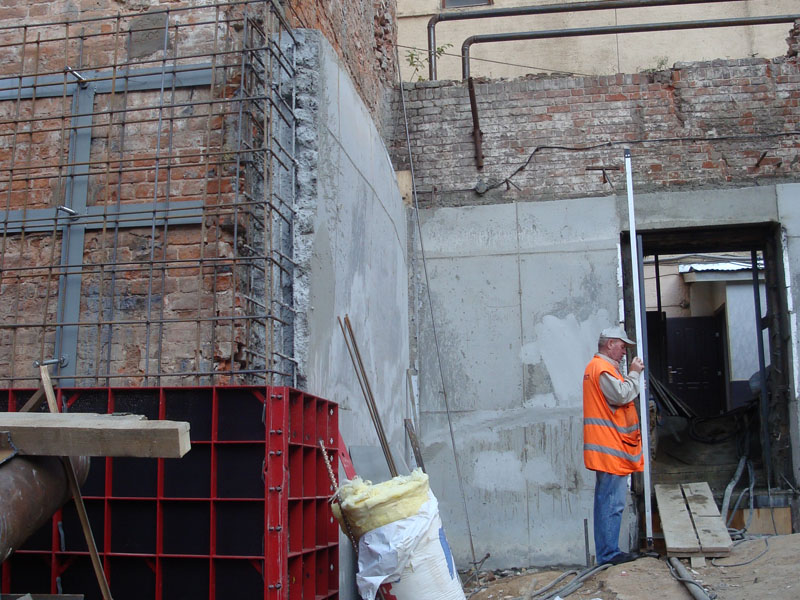

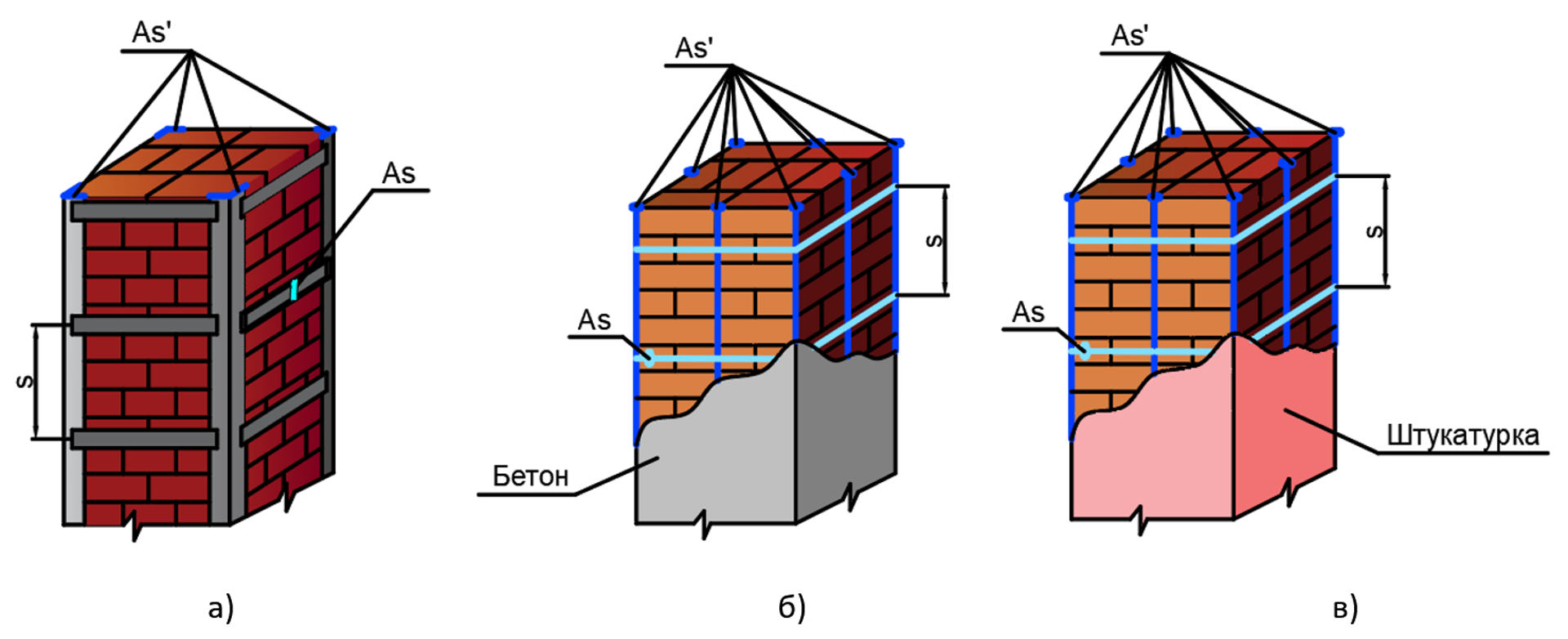

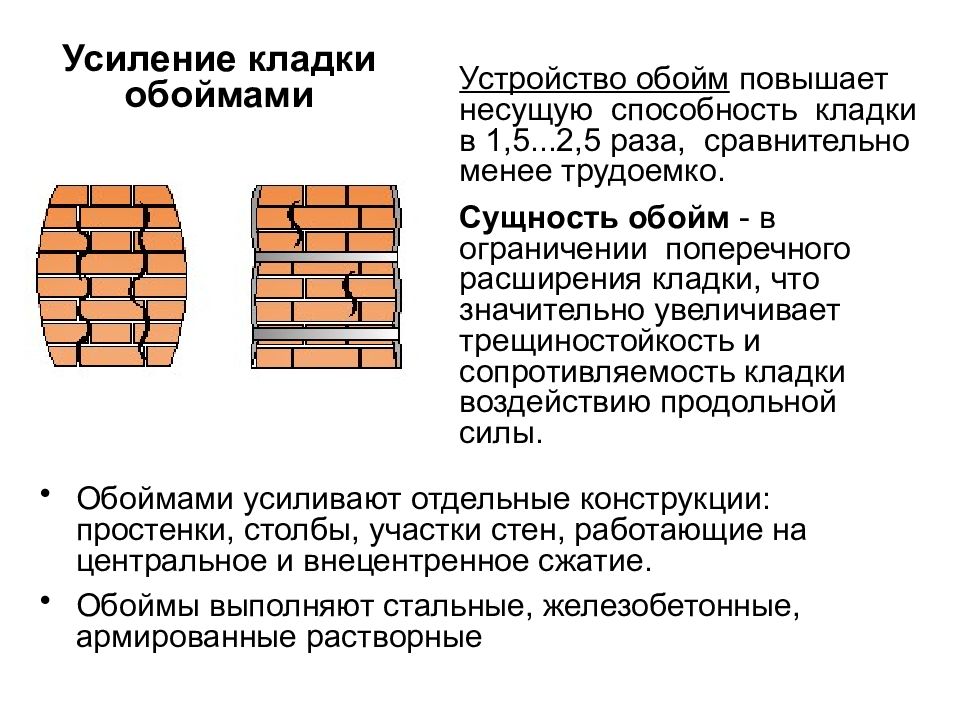

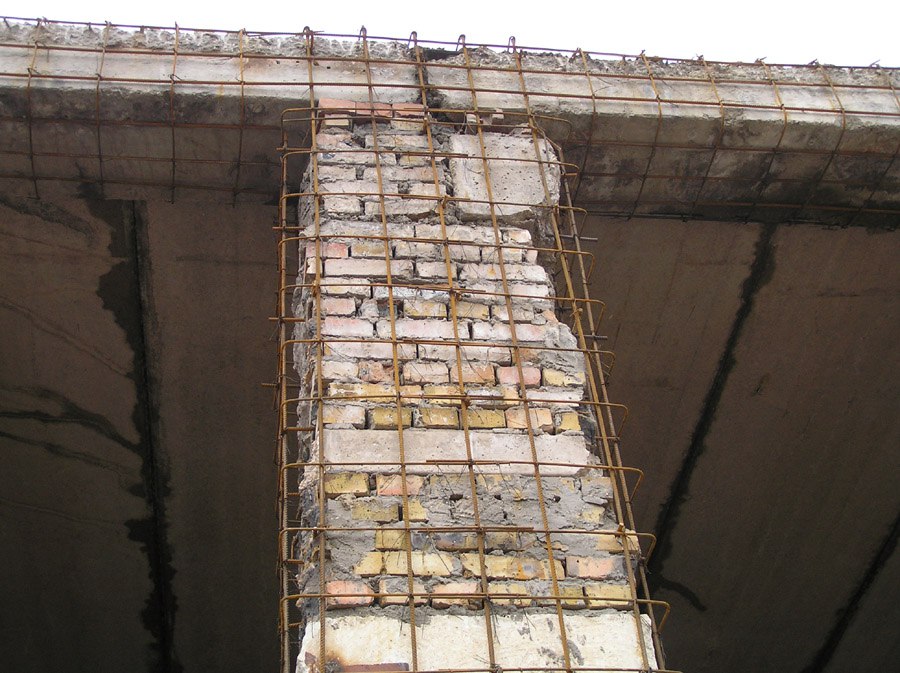

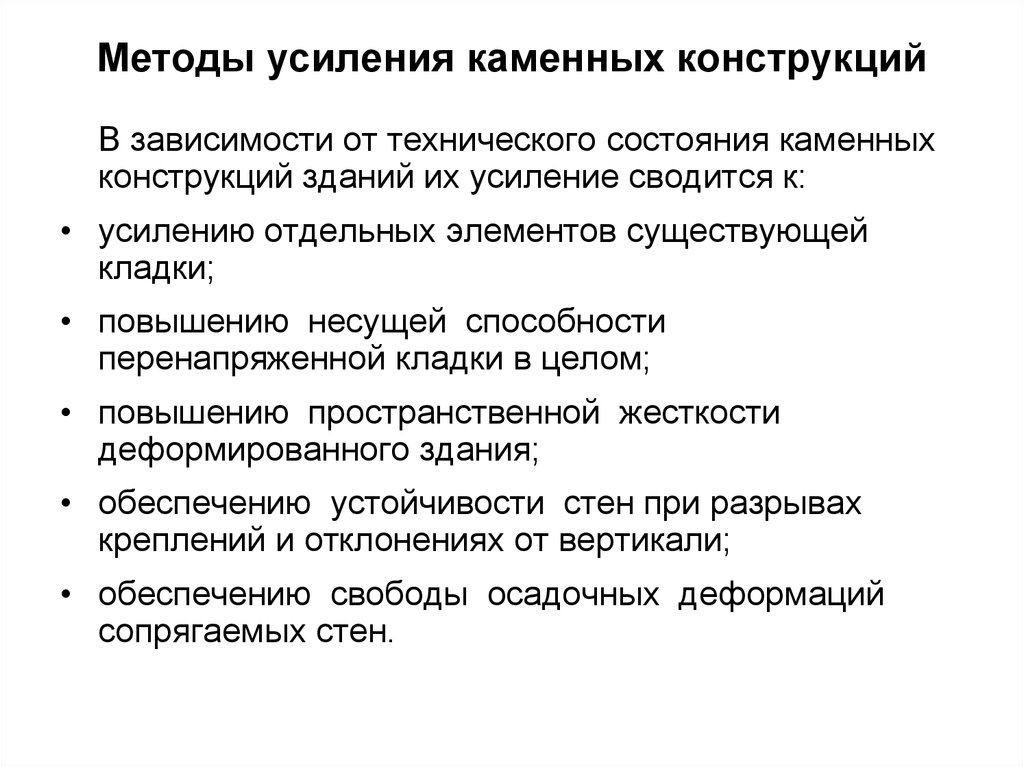

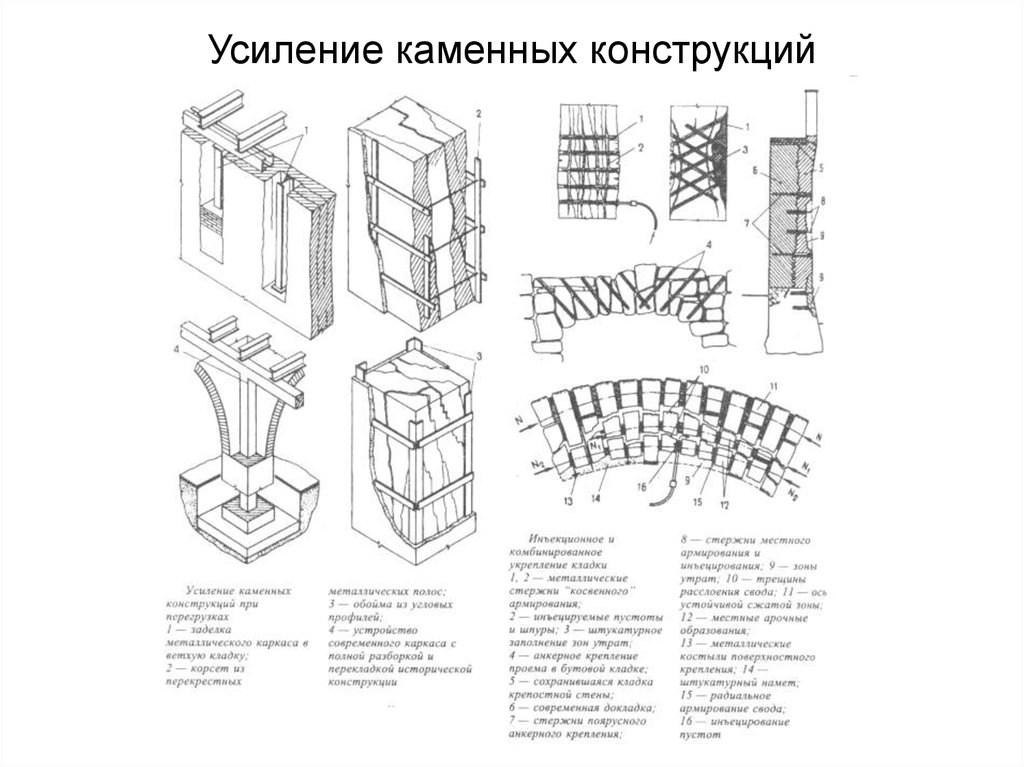

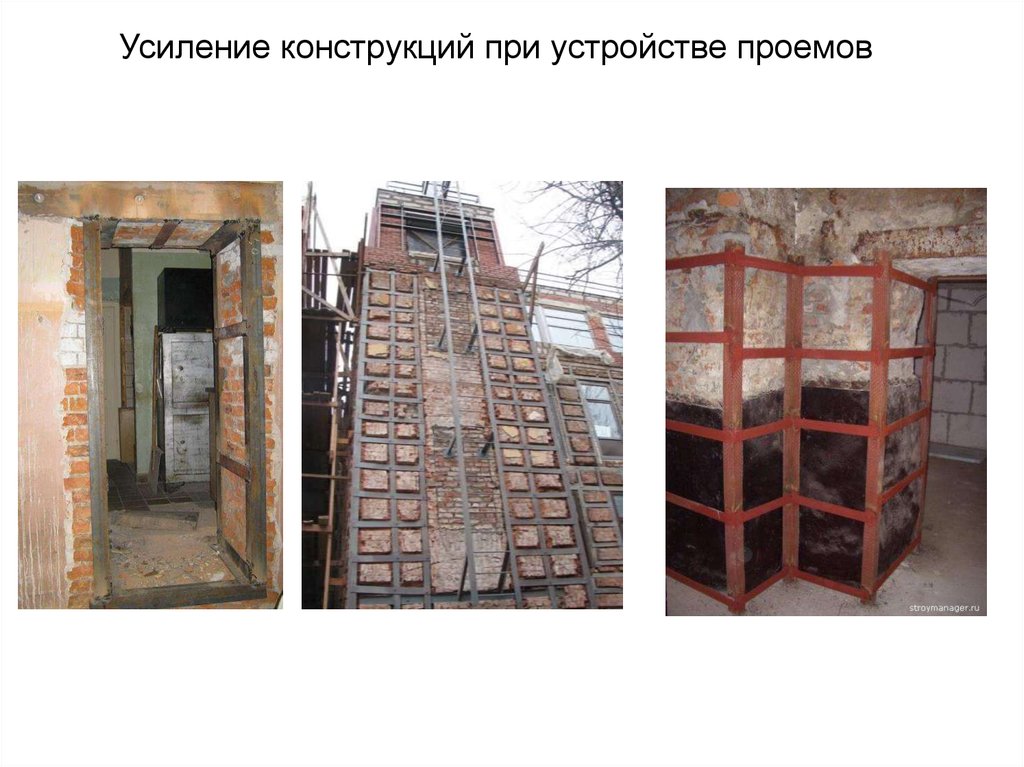

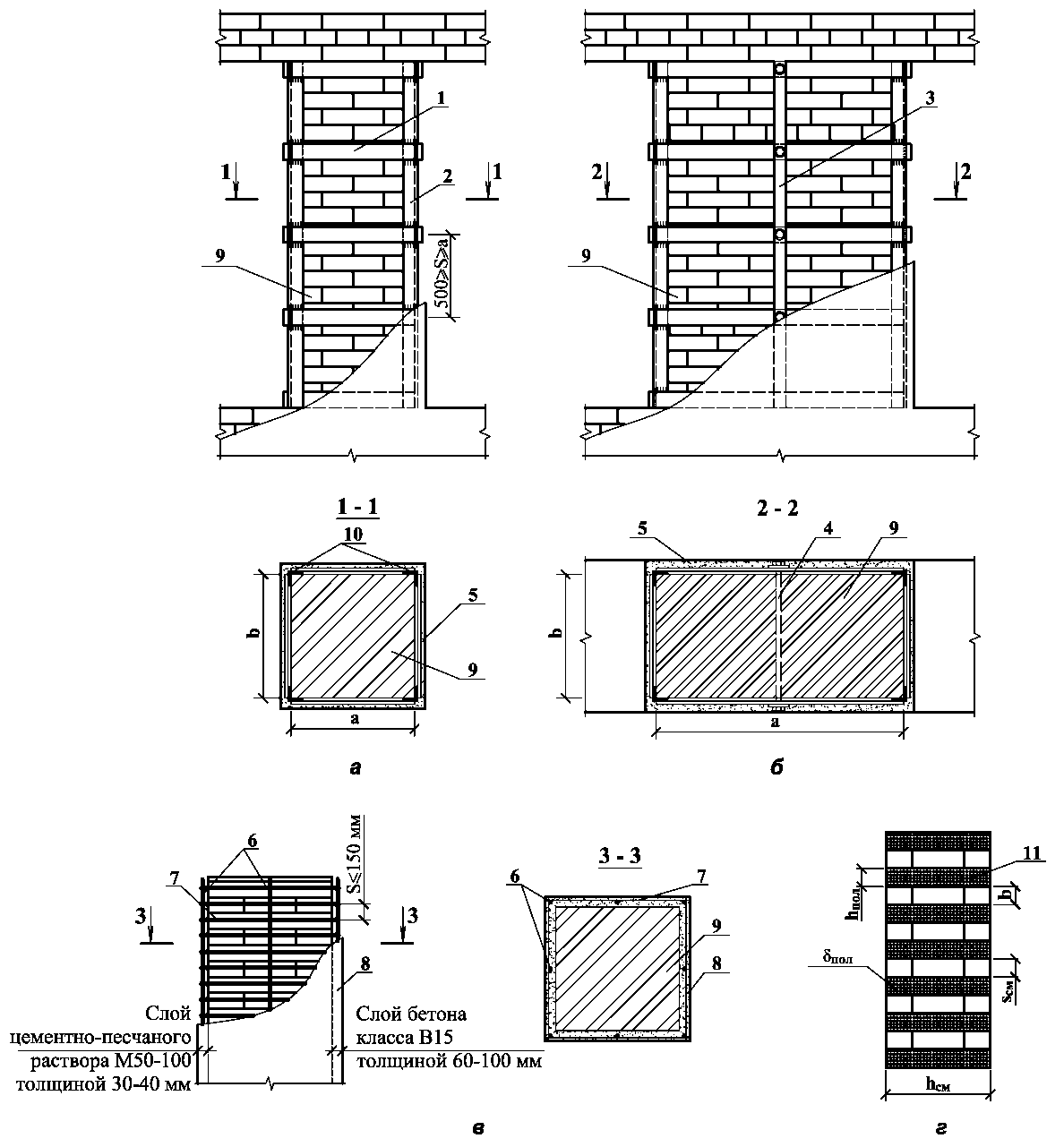

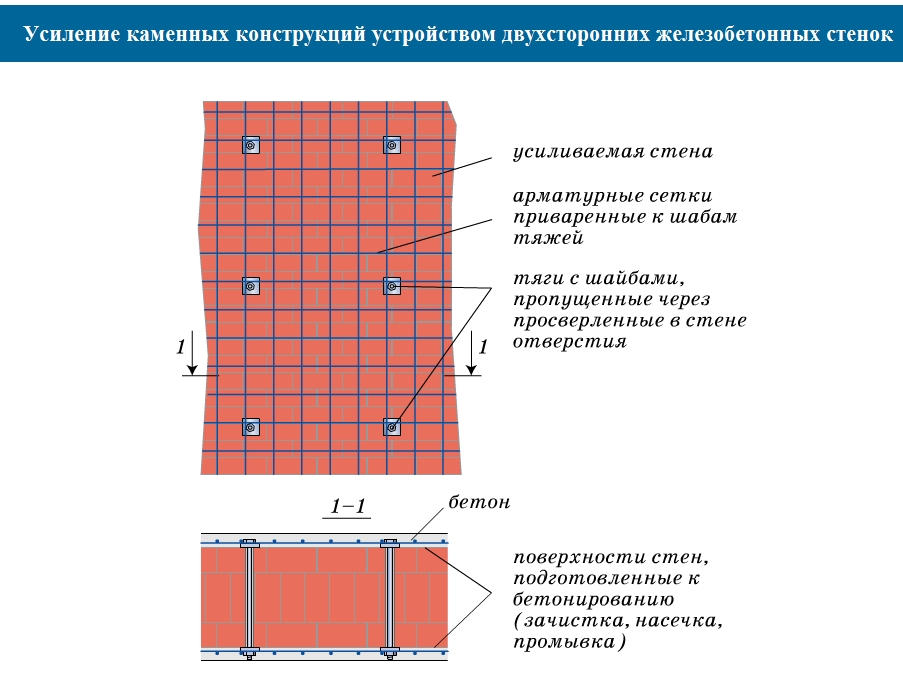

Усиление каменных конструкций может производиться различными способами, в зависимости от конкретной ситуации. Одним из наиболее распространенных методов является использование арматуры и армированных стержней, которые укрепляют каменную конструкцию и повышают ее прочность. Также можно использовать различные виды клеев и герметиков, которые усиливают связи между каменными блоками.

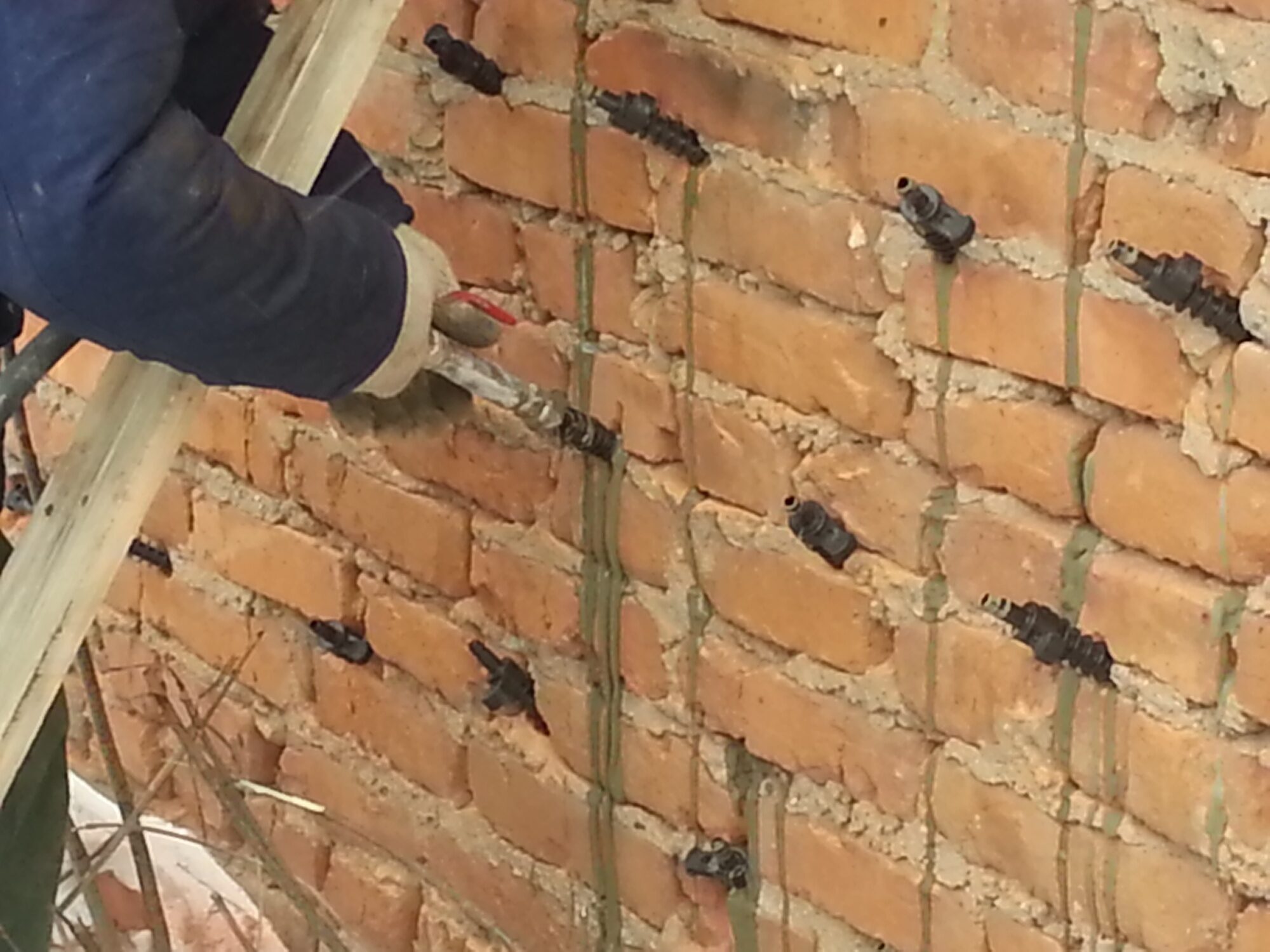

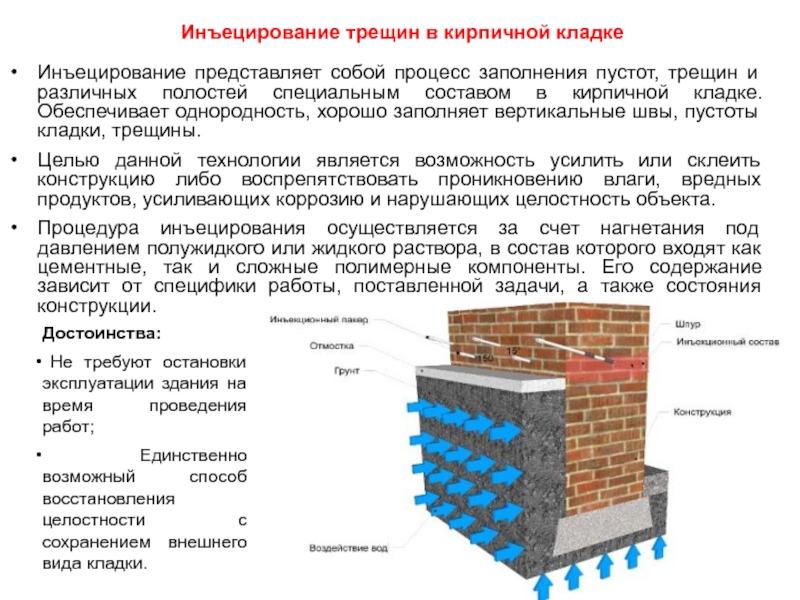

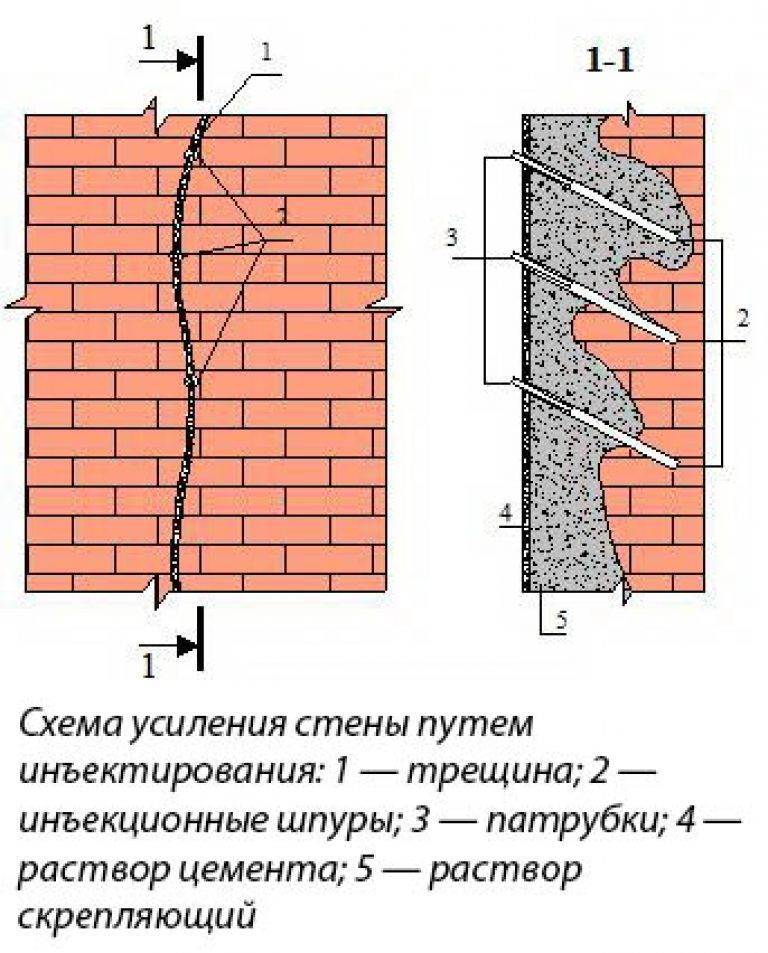

Можно использовать методы инжектажа, при которых специальные составы вводятся в трещины и пустоты каменной конструкции, что укрепляет ее и предотвращает дальнейшее разрушение.

Важно отметить, что усиление каменных конструкций должно проводиться специалистами с большим опытом работы в данной области. Неправильное усиление может привести к дополнительным повреждениям и ухудшению состояния конструкции

Наша компания предоставляет услуги по проектированию усиления каменных конструкций. Мы работаем с опытными специалистами и используем самые современные технологии, чтобы обеспечить безопасность и надежность вашего здания. Мы готовы рассмотреть каждый случай индивидуально и предложить оптимальный вариант усиления каменных конструкций. Стоимость услуг зависит от конкретных условий и требований заказчика, поэтому мы предлагаем индивидуальный подход к каждому клиенту и готовы рассчитать стоимость работ после проведения обследования здания.

Необходимость осуществления армирования

Армирование бетонной стяжки – это процедура ее укрепления, которая позволит повысить показатели прочности при динамических, вибрационных, а также других механических нагрузках на полы. Процедура представляет собой укладку дополнительного слоя при заливке стяжки – армирующей сетки, которая может производиться из различных материалов и иметь разные размеры ячеек.

Для чего армировать стяжку

Армирование стяжки металлической сеткой

Однако армировать стяжку нужно не всегда. Часто необходимость проведения данной процедуры будет зависеть от типа стяжки и условий ее дальнейшей эксплуатации.

Так, в этом плане различают:

черновую стяжку, которая монтируется на основание или грунт;
стяжку на перекрытиях;
выравнивающую стяжку под наливной пол;
многослойную стяжку со слоем теплоизоляции.

Примеры использования армирующей сетки

Стяжка обязательно армируется:

если производится создание стяжки чернового пола;
при укладке теплоизоляционного слоя;
в случае если полы будут испытывать сильное механическое воздействие;
если монтаж стяжки осуществляется на ненадежное основание, отличающееся подвижностью;
там, где полы испытывают повышенную нагрузку;
при укладке толстой стяжки толщиной более 5 см.

Как делать армирование стяжки пола самостоятельно

Стяжка с армирующим слоем внешне не отличается от стяжки обычной, но гораздо крепче и надежнее, чем стандартный вариант.

Конструкция армированной стяжки

Несколько советов и рекомендаций

Чтобы монтаж стяжки прошел как можно лучше, а качество работы было на высоте, рекомендуется учитывать несколько правил монтажа.

Толщина армированной стяжки не должна быть меньше 6 см.
Полный срок высыхания бетонной смеси – около 28 суток. Ранее беспокоить материал и укладывать финишную отделку не нужно.
Слой керамзита или цементного раствора перед заливкой стяжки укладывается, чтобы сетка оставалась непосредственно в самом стяжечном слое.
Если стоит жаркая погода, то на период просушки стяжку следует закрывать полиэтиленовой пленкой.
Все масляные пятна, а также следы краски удаляются и с чернового пола, и из сетки. Это обеспечит максимальный показатель сцепления бетонной смеси с другими материалами.
Армирующая сетка должна быть полностью закрыта раствором.

Укладка армирующей сетки для стяжки

Армированная стяжка – отличный способ обустройства прочного и надежного чернового пола, на который впоследствии без опаски укладывается слой финишной отделки. Стоимость такого вида основания не выше, чем обычного, так что вполне можно позволить себе потратить средства на армирующую сетку, которая обеспечит спокойствие за целостность и качество стяжечного слоя.

Выбираем сетку

Несмотря на то, что современный рынок стройматериалов радует нас большим ассортиментом — как ни странно, такая тенденция не затронула армирующую сетку. Да, можно встретить множество брендов, под которыми выпускается эта продукция, но мы не будем делать рекламу ни одной из фирм-производителей. Все-таки, наша статья не рекламная. В строительных магазинах мы можем встретить только:

Металлическую сетку.
Пластмассовую сетку, о которой мы немало сказали в предыдущем разделе.
Стекловолокнистую сетку.

Все. Другого нам и не требуется. Сейчас мы кратко дадим характеристику каждому из перечисленных подвидов армирующей сетки.

Металлическая армирующая сетка

Используется для поверхностей со значительной степенью искривленности (&gt,4 см). Такая сетка хорошо переносит пребывание в щелочной среде, так что по ней можно смело использовать цементные смеси. Если планируете штукатурить глиняным раствором, — то вам также подойдет данный вид сетки.

В последнем случае вам стоит порекомендовать использовать сетку с ячейками, размер которых составляет 50×50 мм. монолитные стены гаража или цокольного этажа рекомендуется армировать именно сеткой из металла.

Пластмассовая армирующая сетка

О ней мы уже знаем довольно много из предыдущего раздела статьи. Нам уже известно, что используется она только (!) для гипсового раствора на финишном этапе отделки стен помещения. Стало быть, в щелочной среде она «не выживет», а значит, — толку от нее будет чуть более, чем никакого.

Стоит она, как правило, дешевле металлической. Для работы с ней нужен определенный опыт и знания, так как она довольно «капризна» и имеет свойство провисать. Это и не удивительно, ведь выполнена она из мягкого материала.

Армирующая сетка из стекловолокна

Сейчас нет смысла углубляться в детали и подробно описывать, чем же хороша (или плоха) такая сетка. Скажем так, это альтернативный вариант предыдущей, пластмассовой сетки, но только применяется данный вид только в тех случаях, если толщина слоя штукатурки совсем незначительна.

Что такое армирование стяжки и зачем оно применяется

Армирование — это способ увеличения несущей способности и прочности изделия за счет внедрения в конструкцию материалов с более высокой прочностью. Для стяжки есть два типа армирования:

При помощи стальной сетки, которая укладывается в раствор.
Микроармирование бетона или ЦПС. Это добавление в раствор добавок, которые уменьшают вероятность появления и размеры трещин. Из промышленных добавок — это фибра, но умельцы добавляют гвозди, стальную стружку, нарезанную проволоку и т.д.

Несмотря на то, что обе техники имеют одинаковое название, они выполняют разные функции, хоть назначение у них одно. Они нужны, чтобы минимизировать трещины в стяжке и повысить ее прочность. Кроме того, металлическая сетка служит для нейтрализации изгибающих нагрузок.

Если стяжка не имеет прямого контакта с основанием, она является плавающей. А плавающая стяжка всегда армируется проволокой

Для чего нужно армирование полов

Трещины в бетоне или ЦПС есть всегда. Если вы считаете, что на вашей стяжке их нет, просто слегка смочите ее. Можно просто влажным веником пройтись — все трещины сразу проявятся. Если при этом поверхность остается единым целым и все фрагменты «держатся друг за друга», все хорошо. Это значит у вас все еще единая плита, а не отдельные куски. Вот именно эту задачу — объединять куски стяжки в единую плиту — решает армирующая сетка. То есть уложенная в стяжку стальная сетка не дает фрагментам двигаться. Она объединяет их, перераспределяет нагрузки, не дает рассыпаться. Теперь становится понятным, что лучше делать армирование стяжки используя хорошую сетку.

При укладке на пленку надо быть аккуратным, а лучше использовать более прочные материалы

А как проверить, работает ли ваша арматура или нет? Проведите рукой вдоль трещин. Если перекоса по высоте нет, все уже неплохо. Встаньте на одну сторону от трещины и повторите проверку. Все еще на одном уровне? Все отлично. Появился перекос? Уже хуже. Надо принимать меры. А какие конкретно — это только специалисты на месте скажут. Самый тяжелый случай — убирать все до основания и заливать новую стяжку. Вариант полегче — залить сверху еще один слой с арматурой. Но это только если позволяет уровень полов, так как минимальная толщина будет +6 см или около того.

Фибробетонные полы более износостойкие и меньше подвержены растрескиванию

Для чего тогда добавляют фибру? Добавка микроармирующих веществ — фибры — уменьшает количество небольших трещин. Хаотично расположенные волокна, как ни странно, делают изделие прочнее. Они образуют «решетку» пространственную, а не плоскую. Благодаря этому повышается прочность и даже стойкость на износ. Основной плюс использования фибры — при высыхании уменьшается усадка. Это как раз и становится причиной уменьшения трещин.

Понятное дело, ни фибра, ни отрезки проволоки, ни металлическая стружка, не смогут связать большие куски стяжки. Но фибробетон, при равных условиях укладки и вызревания, имеет на поверхности меньше трещин. Это проверено и доказано.

Армирующая сетка из металла

Представляет собой стальной каркас с ячейками правильной формы, она бывает нескольких видов: рабица, сварная, тканная. Применяется при определенных условиях: стяжка чернового типа, тонкая стяжка для предотвращения растрескивания, «теплый» пол, многослойная стяжка со свойствами термоизоляции, стяжка при большой нагрузке. Специалисты выделяют следующие преимущества армирующей сетки из металла:

качественная стяжка пола;
устойчивость стен и фундамента к нагрузкам механического типа;
длительный срок эксплуатации;
предотвращение растрескивания штукатурки;
возможность оштукатуривания конструкций из металла;
защита от усадки и вибраций;
увеличенная жесткость.

Среди недостатков сетки для армирования из металла можно выделить подверженность влиянию коррозии, высокий уровень теплопроводности, недостаточную адгезию, внушительный вес, травмоопасность из-за острых и жестких углов. Таким материалом не армируют тонкие клеевые швы. Также следует учитывать, что металл проводит электричество.
