Определение масштаба, виды и применение

Как определить масштаб карты если он не обозначен. Как определить масштаб

Понятие масштаба и его виды

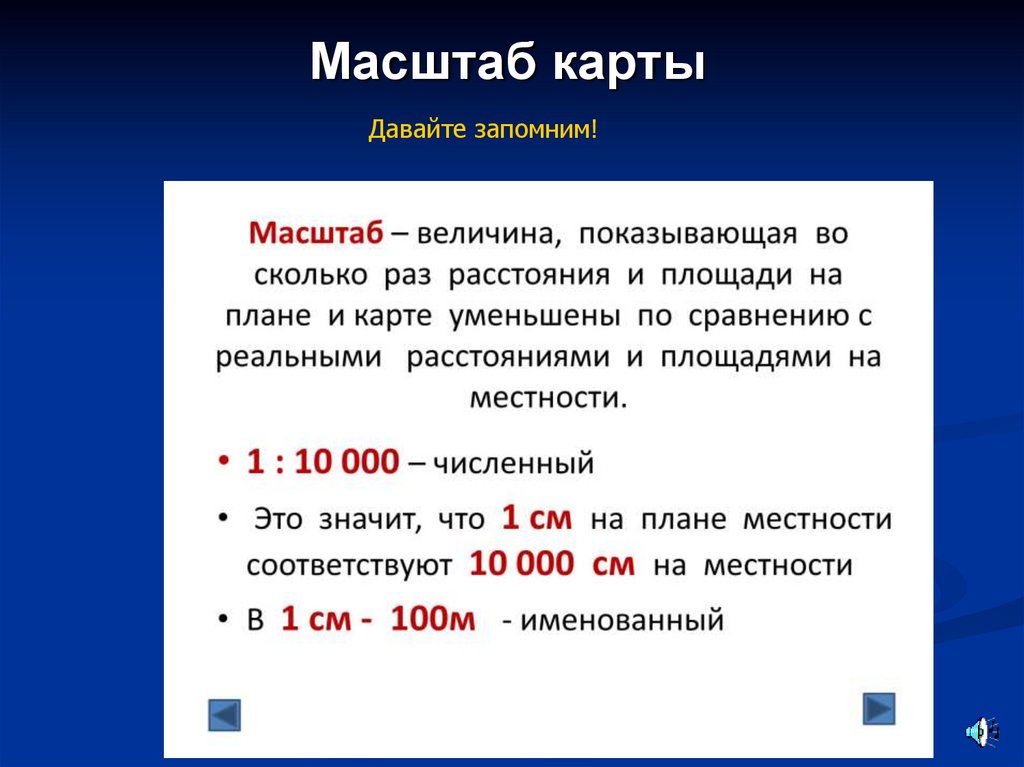

Масштаб карты – это отношение длины отрезка на карте к его действительной длине на местности.Масштаб (от немецкого Stab – палка) – это отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.

Рассмотрим виды масштабов.

Численный масштаб

Это масштаб, выраженный в виде дроби, где числитель – единица, а знаменатель – число, показывающее во сколько раз уменьшено изображение.

Численный масштаб – масштаб, выраженный дробью, в которой:

• числитель равен единице,
• знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.

Именованный (словесный) масштаб

Это вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.

Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.

Например, в 1 сантиметре 5 километров (в 1 см 5 км).

Линейный масштаб

Это вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.

Масштаб плана и масштаб карты

Масштаб плана одинаков во всех его точках.

Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является численный масштаб – отношение длины бесконечно малого отрезка Д на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара.

Однако при практических измерениях на карте используют её главный масштаб.

Формы выражения масштаба

Обозначение масштаба на картах и планах имеет три формы – численный, именованный и линейный масштабы.

Численный масштаб выражают дробью, в которой:

• числитель — единица,
• знаменатель М – число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)

Основные масштабы топографических планов в России

В землеустроительной практике планы землепользований чаще всего составляют в масштабах 1:10 000 и 1:25 000, а иногда — 1:50 000.

При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.

Так, масштаб 1:10000 крупнее, чем масштаб 1:100000, а масштаб 1:50000 мельче масштаба 1:10000.

Примечание

Применяемые в топографических картах масштабы установлены Приказом Министерства экономического развития РФ «Об утверждении требований к государственным топографическим картам и государственным топографическим планам, включая требования к составу сведений, отображаемых на них, к условным обозначениям указанных сведений, требования к точности государственных топографических карт и государственных топографических планов, к формату их представления в электронной форме, требований к содержанию топографических карт, в том числе рельефных карт» (№ 271 от 6 июня 2021 года с изменениями на 11 декабря 2021 года).

Именованный масштаб

Так как длины линий на местности принято измерять в метрах, а на картах и планах в сантиметрах, то масштабы удобно выражать в словесной форме, например:

В одном сантиметре 50 м. Это соответствует численному масштабу 1:5000. Поскольку 1 метр равен 100 сантиметрам, то число метров местности, содержащееся в 1 см карты или плана, легко определяют путём деления знаменателя численного масштаба на 100.

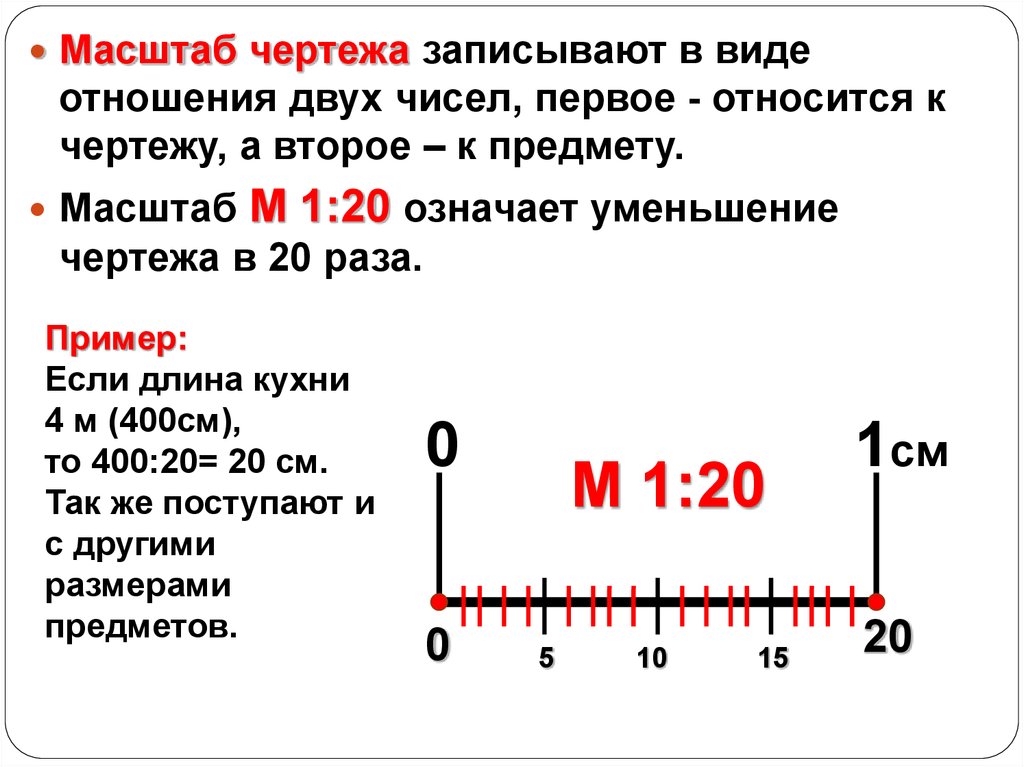

Линейный масштаб

Представляет собой график в виде отрезка прямой, разделенного на равные части с подписанными значениями соразмерных им длин линий местности. Линейный масштаб позволяет без вычислений измерять или строить расстояния на картах и планах.

Точность масштаба

Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0.01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.

Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.

Масштабы топографических карт

численный масштаб карты	названиекарты	1 см на карте соответствует на местности расстоянию	1 см2 на карте соответствует на местности площади
1:5 000	пятитысячная	50 м	0.25 га
1:10 000	десятитысячная	100 м	1 га
1:25 000	двадцатипятитысячная	250 м	6.25 га
1:50 000	пятидесятитысячная	500 м	25 га
1:1100 000	стотысячная	1 км	1 км2
1:200 000	двухсоттысячная	2 км	4 км2
1:500 000	пятисоттысячная, или полумиллионная	5 км	25 км2
1:1000000	мииллионная	10 км	100 км2

Практическая работа №7 «Обработка и создание растровых изображений»

1. В графическом редакторе откройте файл Устройства.bmp.

2. Оставьте на рисунке только устройства ввода, а всё лишнее удалите с помощью инструментов Выделение и Выделение произвольной области.

3. Сохраните рисунок в личной папке под именем Устройства_ввода.

Задание 3. Перемещение фрагментов

1. В графическом редакторе откройте файл Сказка.bmp.

2. Поочередно выделите прямоугольные прозрачные фрагменты и переместите их так, чтобы сказочные персонажи обрели свой истинный вид.

3. Сохраните результат работы в личной папке.

Задание 4. Преобразование фрагментов

1. В графическом редакторе откройте файл Стрекоза.bmp.

2. Поочередно выделите прямоугольные фрагменты, при необходимости поверните и переместите их так, чтобы получилась иллюстрация к басне И. Крылова «Стрекоза и муравей».

3. Сохраните результат работы под тем же именем в личной папке.

Задание 5. Конструирование сложных объектов из графических примитивов

1. Запустите графический редактор.

2. Изобразите один из следующих рисунков:

3. Сохраните результат работы в личной папке под именем Мой_рисунок.

Задание 6. Создание надписей

1. В графическом редакторе откройте файл Панель.bmp.

2. Подпишите инструменты графического редактора Paint

3. Сохраните рисунок в личной папке в файле Панель1.bmp.

Задание 7. Копирование фрагментов

1. Рассмотрите представленный на рисунке орнамент. Выделите в нём повторяющийся фрагмент.

2. Изобразите повторяющийся фрагмент в графическом редакторе.

3. Путём копирования и поворотов фрагмента воспроизведите орнамент.

4. Сохраните рисунок в личной папке под именем Орнамент.

Задание 8. Работа с несколькими файлами

1. В графическом редакторе откройте файл Схема.bmp.

2. Проиллюстрируйте схему, добавив в неё изображения соответствующих устройств из файлов:Оперативная память.bmp, Винчестер.bmp, Диск.bmp, Дискета.bmp, Флэшка.bmp.

Для удобства откройте каждый из этих файлов в новых окнах. Копируйте нужные изображения в буфер обмена и вставляйте в нужные места схемы.

3. Сохраните полученный результат в личной папке под именем Схема1.

Задание 9. Получение копии экрана

1. Запустите графический редактор Paint, минимизируйте его окно и сделайте копию этого окна (Alt+PrintScreen).

2. Разместите полученное изображение в рабочем поле графического редактора Paint (команда Правка → Вставить) и подпишите основные элементы интерфейса.

3. Сохраните результат работы в личной папке под именем Paint.bmp.

Задание 10. Художественная обработка изображений

1. Запустите графический редактор Gimp.

2. Откройте в графическом редакторе файл mamont.jpeg.

3. Примените к исходному изображению несколько различных фильтров; получите не менее 4-х вариантов обработки исходного изображения.

4. Сохраните свои результаты в файлах mamont1.jpeg, mamont2.jpeg, mamont3.jpeg, mamont4.jpeg.

Теперь вы умеете:
• создавать изображения в графическом редакторе;
• редактировать готовые изображения, в том числе удаляя их фрагменты и добавляя надписи;
• создавать изображения с помощью выделения и преобразования их фрагментов;
• получать и преобразовывать копию экрана компьютера;
• выполнять художественную обработку графических изображений.

Точность масштаба

Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0.01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.

Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.

Масштабы топографических карт

численный масштаб карты	название карты	1 см на карте соответствует на местности расстоянию	1 см2 на карте соответствует на местности площади
1:5 000	пятитысячная	50 м	0.25 га
1:10 000	десятитысячная	100 м	1 га
1:25 000	двадцатипятитысячная	250 м	6.25 га
1:50 000	пятидесятитысячная	500 м	25 га
1:1100 000	стотысячная	1 км	1 км2
1:200 000	двухсоттысячная	2 км	4 км2
1:500 000	пятисоттысячная, или полумиллионная	5 км	25 км2
1:1000000	мииллионная	10 км	100 км2

Ниже приведены численные маштабы карт и соответствующие им именованые масштабы:

Масштаб 1:100 000

• 1 мм на карте – 100 м (0.1 км) на местности
• 1 см на карте – 1000 м (1 км) на местности
• 10 см на карте – 10000 м (10 км) на местности

Масштаб 1:10000

• 1 мм на карте – 10 м (0.01 км) на местности
• 1 см на карте – 100 м (0.1 км) на местности
• 10 см на карте – 1000 м (1 км) на местности

Масштаб 1:5000

• 1 мм на карте – 5 м (0.005 км) на местности
• 1 см на карте – 50 м (0.05 км) на местности
• 10 см на карте – 500 м (0.5 км) на местности

Масштаб 1:2000

• 1 мм на карте – 2 м (0.002 км) на местности
• 1 см на карте – 20 м (0.02 км) на местности
• 10 см на карте – 200 м (0.2 км) на местности

Масштаб 1:1000

• 1 мм на карте – 100 см (1 м) на местности
• 1 см на карте – 1000 см (10 м) на местности
• 10 см на карте – 100 м на местности

Масштаб 1:500

• 1 мм на карте – 50 см (0.5 м) на местности
• 1 см на карте – 5 м на местности
• 10 см на карте – 50 м на местности

Масштаб 1:200

• 1 мм на карте – 0,2 м (20 см) на местности
• 1 см на карте – 2 м (200 см) на местности
• 10 см на карте – 20 м (0.2 км) на местности

Масштаб 1:100

• 1 мм на карте – 0,1 м (10 см) на местности
• 1 см на карте – 1 м (100 см) на местности
• 10 см на карте – 10 м (0.01 км) на местности

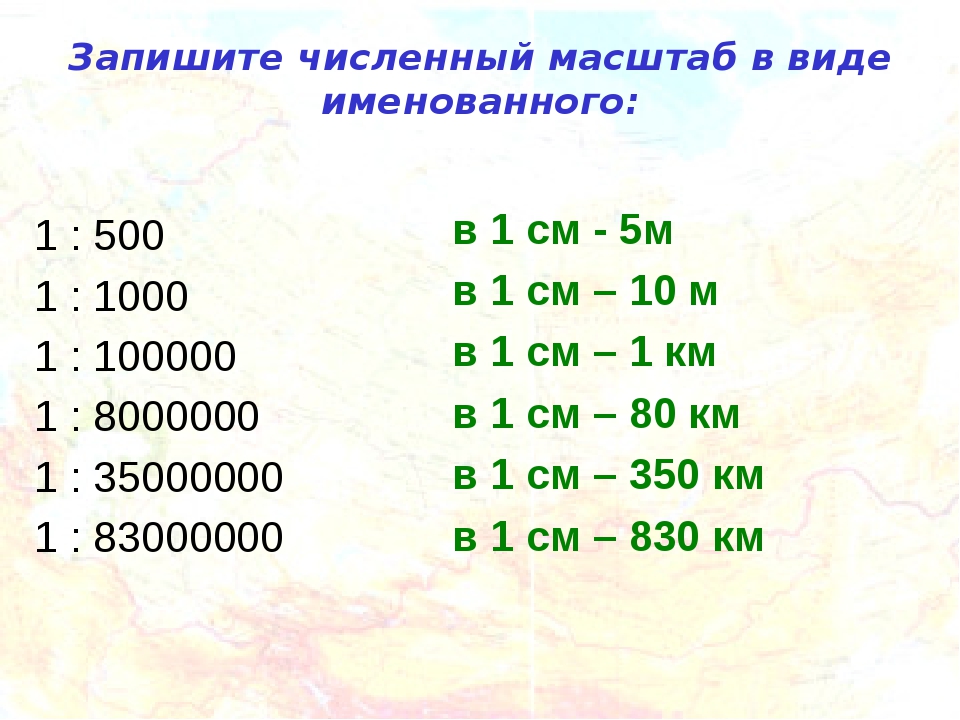

Пример 1

Переведите численный масштаб карты в именованный:

1. 1:200 000
2. 1:10 000 000
3. 1:25 000

Решение:

Для более легкого перевода численного масштаба в именованный нужно посчитать, на сколько нулей кончается число в знаменателе.

Например, в масштабе 1:500 000 в знаменателе после цифры 5 находится пять нулей.


Если после цифры в знаменателе пятьи более нулей, то, закрыв (пальцем, авторучкой или просто зачеркнув) пять нулей, получим число километров на местности, соответствующее 1 сантиметру на карте.

Пример для масштаба 1:500 000

В знаменателе после цифры – пять нулей. Закрыв их, получим для именованного масштаба: в 1 см на карте 5 километров на местности.


Если после цифры в знаменателе менее пяти нулей, то, закрыв два нуля, получим число метров на местности, соответствующее 1 сантиметру на карте.

Если, например, в знаменателе масштаба 1:10 000 закроем два нуля, получим:

в 1 см – 100 м.

Ответы

1. в 1 см – 2 км
2. в 1 см – 100 км
3. в 1 см – 250 м

Используйте линейку, накладывайте на карты для облегчения измерения расстояний.

Пример 2

Переведите именованный масштаб в численный:

1. в 1 см – 500 м
2. в 1 см – 10 км
3. в 1 см – 250 км

Решение:

Для более легкого перевода именованного масштаба в численный нужно перевести расстояние на местности, указанное в именованном масштабе, в сантиметры.

Если расстояние на местности выражено в метрах, тогда чтобы получить знаменатель численного масштаба, нужно приписать два нуля, если в километрах, то пять нулей.


Например, для именованного масштаба в 1 см – 100 м расстояние на местности выражено в метрах, поэтому для численного масштаба приписываем два нуля и получаем: 1:10 000.

Для масштаба в 1 см – 5 км приписываем к пятерке пять нулей и получаем: 1:500 000.

Ответы

1. 1:50 000
2. 1:1 000 000
3. 1:25 000 000

Типы карт в зависимости от масштабов

Карты в зависимости от масштабов условно подразделяют на следующие типы:

• топографические планы 1:400 – 1:5 000
• крупномасштабные топографические карты 1:10 000 – 1:100 000
• среднемасштабные топографические карты от 1:200 000 – 1:1 000 000
• мелкомасштабные топографические карты менее 1:1 000 000

Где применяется масштаб

Наибольшее распространение масштаб получил в таких сферах деятельности, как география, геодезия, картография. Он используется при составлении плана или карты местности, когда невозможно изобразить реальные размеры объектов. Масштабом пользуются также при изготовлении уменьшенных копий зданий (макетов), в проектировании.

Но масштабирование это не всегда означает уменьшение. К примеру, для изображения микромира необходимо, наоборот, увеличивать размеры для большей наглядности. Так увеличение применяется, чтобы показать, как устроен атом, живая клетка или как выглядят микроорганизмы. Масштабирование с целью увеличения записывается примерно так: 2:1; 5:1; 50:1; 100:1.

В географии

Впервые с понятием «масштаб» учащиеся сталкиваются на занятиях по географии, когда начинают знакомиться с картами.

В зависимости от изображаемых площадей все карты делятся на три вида:

• мелкомасштабные или обзорные (менее 1:1 000 000);
• среднемасштабные или обзорно-топографические (от 1:200 000 до 1:1 000 000);
• крупномасштабные или топографические (от 1:200 000 и более).

При составлении топографического плана используется масштаб до 1:5000.

В математике

На занятиях по математике учащиеся решают задачи по определению масштаба карты. Но перед этим учитель предлагает им вспомнить о том, что такое пропорции и отношения чисел. Эти знания пригодятся, так как масштаб представляет собой действие деления (или дробь), а его расчет выполняется через пропорцию.

Пример задачи 1: Расстояние между двумя населенными пунктами на карте равняется 6 см. Необходимо вычислить это расстояние на местности при условии, что масштаб равен 1:10 000.

Для решения составляется пропорция:

	На карте	На местности
Масштаб, см	1	10 000
Расстояние, см	6	Х

Х = 6 × 10 000 = 60 000 см = 600 м.

Ответ: 600 м.

Пример задачи 2: Расстояние между пунктом А и пунктом В составляет 600 км. Какой масштаб необходимо применить, чтобы на карте это расстояние равнялось 15 см?

Для начала переводим расстояние в см: 600 км = 60000000 см.

60000000 : 15 = 4000000

Ответ: масштаб 1:4000000.

В фотографии

Фотографы понимают под этим понятием отношение линейных размеров объекта к размерам его проекции на фотопленке или матрице. В фотосъемке используется широкий диапазон масштабов: от самых крупных до самых мелких.

Макрофотография — это съемка в размере 1 к 1 и крупнее. Но вследствие появления компактных цифровых фотоаппаратов, а также по причине совершенствования камер мобильных телефонов этот термин стал применяться по отношению к съемке объектов, расположенных на расстоянии менее 50 см от объектива.

Важную роль масштаб играет в композиции фотоизображения. Эта категория способна приукрасить произведение искусства, или, напротив, сделать его тяжелым для восприятия. Его необходимо правильно подобрать, избежать ошибок, и тогда сохранится целостность композиции и задумка автора.

Масштабность основывается на сравнении реальных размеров объекта с нашими представлениями о его величине. Например, велосипед, стоящий на дороге среди машин, кажется маленьким. Но если занести его в квартиру, то он будет восприниматься как большой объект.

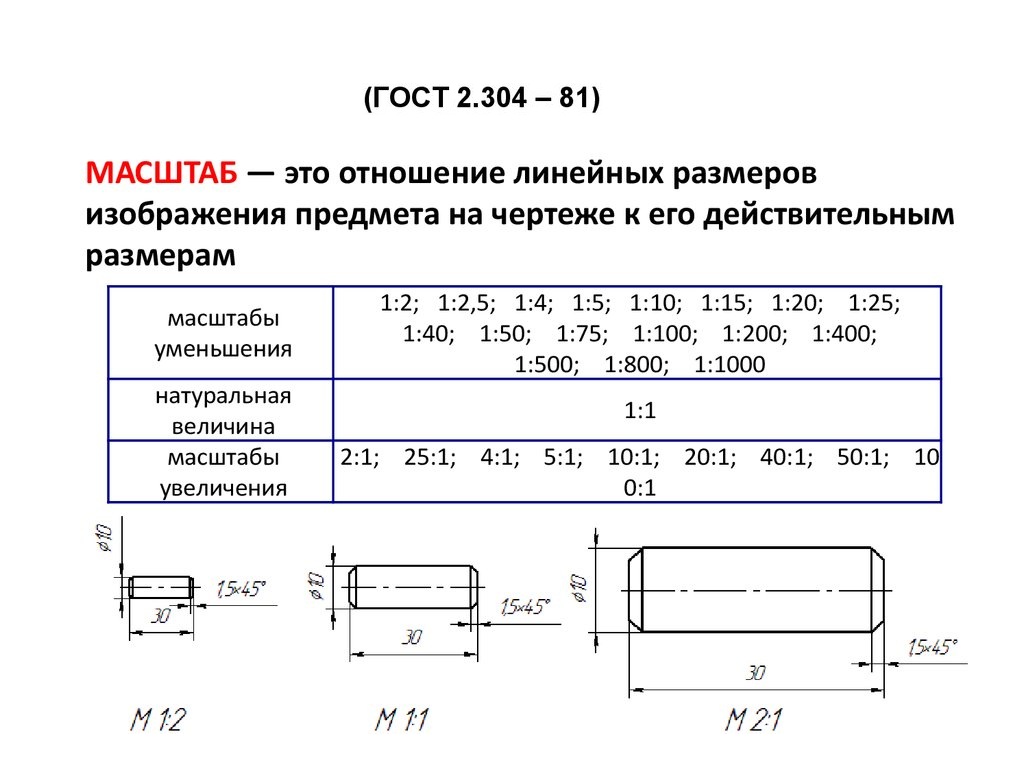

В черчении

При проектировании и работе с чертежами применяются масштабы, утвержденные ГОСТом. В этой области выделяют 5 видов этой масштабирования:

1. Натуральный (1:1). Он удобен в использовании и позволяет легко сориентироваться в размерах.
2. Масштаб уменьшения (1:2, 1:25, 1:100 и др.). Применяется в тех случаях, когда необходимо изобразить большую деталь или производственный станок.
3. Особый масштаб уменьшения. Он используется при проектировании крупных объектов (небоскребов, мостов). Такой тип масштаба вычисляют по формуле: 1:10n, 1:(2×10n), где n — целое число.
4. Масштаб увеличения (2:1, 4:1, 10:1 и др.). Используется для наглядного изображения мелких деталей.
5. Особый масштаб увеличения. Вычисляется по обратной формуле: (10× n):1, где n также является целым числом. Применяется для деталей самого маленького и даже микроскопического размера.

Эта величина обязательно прописывается на каждом чертеже в отведенном для этого разделе основной надписи. Если на одном листе изображены чертежи, выполненные в разных масштабах, то значение прописывается отдельно под каждым. Даже если проект выполняется в естественную величину, то есть 1 к 1, то масштаб все равно на чертеже должен быть указан.

Что значит длина масштабного отрезка

Различают численный, линейный и именованный масштабы.

Численный масштаб изображается в виде дроби, у которой числитель равен единице, а знаменатель – число, показывающее, во сколько раз уменьшены линии на карте (плане) относительно линий на местности. Например, масштаб 1:100 000 показывает, что все линейные размеры на карте уменьшены в 100 000 раз. Очевидно, чем больше знаменатель масштаба, тем масштаб мельче, при меньшем знаменателе — крупнее. Численный масштаб – это дробь, поэтому числитель и знаменатель даются в одинаковых измерениях (сантиметрах).

Линейный масштаб представляет собой прямую линию, разделенную на равные отрезки. Эти отрезки соответствуют определенному расстоянию на изображаемой местности; деления обозначаются цифрами. Мера длины, по которой нанесены деления на масштабной линейке, называются основанием масштаба. В нашей стране основание масштаба принято равным 1 см. Количество метров или километров, соответствующее основанию масштаба, называют величиной масштаба. При построении линейного масштаба цифру , от которой начинается отсчет делений, обычно ставят не у самого конца масштабной линии, а отступив на одно деление (основание) вправо; на первом же отрезке налево от 0 наносят наименьшие деления линейного масштаба – миллиметры. Расстояние на местности, соответствующее одному наименьшему делению линейного масштаба, отвечает точности масштаба, а 0,1 мм – предельной точности масштаба. Линейный масштаб по сравнению с численным имеет то преимущество, что дает возможность без дополнительных вычислений определять действительное расстояние на плане и карте.

Именованный масштаб – масштаб, выраженный словами, например, в 1 см 32 км.

Измерение расстояний на карте и плане.

Измерение расстояний с помощью масштаба. Нужно прочертить прямую линию (если нужно узнать расстояние по прямой) между двумя точками и с помощью линейки измерить это расстояние в сантиметрах, а затем следует умножить полученное число на величину масштаба. Например, на карте масштаба 1 : 100 000 (в 1 см 1 км) расстояние равно 5 см, т. е. на местности это расстояние составляет 1 * 5 = 5 (км). Измерять расстояние по карте можно и с помощью циркуля-измерителя. В этом случае удобно пользоваться линейным масштабом.

Измерение расстояний с помощью градусной сети. Для расчета расстояний по карте или глобусу можно использовать следующие величины: длина дуги 1° меридиана и 1° экватора равна приблизительно 111 км. Для меридианов это верно всегда, а длина дуги 1° по параллелям уменьшается к полюсам. На экваторе его можно тоже принять равному 111 км. А на полюсах – (т. к. полюс – это точка). Поэтому необходимо знать число километров, соответствующее длине 1° дуги каждой конкретной параллели. Чтобы определить расстояние в километрах между двумя пунктами, лежащими на одном меридиане, вычисляют расстояние между ними в градусах, а затем число градусов умножают на 111 км. Для определения расстояния между двумя точками на экваторе, также нужно определить расстояние между ними в градусах, а затем умножить на 111 км.

Источник

Роль масштабного отрезка в проектировании и строительстве

Масштабный отрезок является одним из важных инструментов при проектировании и строительстве различных объектов. Он позволяет определить соотношение между длиной объекта на чертеже и его реальной длиной.

В проектировании масштабный отрезок используется для создания чертежей, на которых изображается план здания, эскиз дизайна интерьера, схемы сетей и коммуникаций и другие детали проекта. Определяя размеры объектов и элементов на чертеже с помощью масштабного отрезка, проектировщики и архитекторы создают точные и соответствующие реальности схемы, которые могут быть использованы при строительстве.

Роль масштабного отрезка в строительстве заключается в том, что он позволяет строителям определить точные размеры и пропорции строящегося объекта. С помощью масштабного отрезка на чертеже строители могут определить, сколько материалов требуется для строительства, а также понять, какие инструменты и оборудование необходимы.

На строительной площадке масштабный отрезок используется для проверки соответствия размеров и пропорций строительных элементов реальности. С помощью специального измерительного инструмента, например, линейки или лазерного дальномера, строители могут измерить длину и ширину объектов и убедиться, что они соответствуют размерам, указанным на масштабном отрезке на чертеже.

Таким образом, масштабный отрезок играет важную роль в проектировании и строительстве, позволяя создавать точные и соответствующие реальности чертежи, определять размеры и пропорции строящихся объектов, а также контролировать соответствие строительных элементов размерам, указанным на чертеже.

Поперечный масштаб

Основание AB нормального поперечного масштаба равно, как и в линейном масштабе, также 2 см. Наименьшее деление основания равно CD =1/10 АВ= 2мм. Наименьшее деление поперечного масштаба равно cd = 1/10 CD =1/100 АВ = 0,2мм (что следует из подобия треугольника BCD и треугольника Bcd).

Таким образом, для численного масштаба 1:2000 основание поперечного масштаба будет соответствовать 40 м, наименьшее деление основания (1/10 основания) равно 4 м, а наименьшее деление масштаба 1/100 АВ равно 0,4 м.

Пример: отрезок ав (рис. 2), взятый с плана масштаба 1:2000, соответствует на местности 137,6 м (3 основания поперечного масштаба (3х40=120 м), 4 наименьших деления основания (4х4=16 м) и 4 наименьших деления масштаба (0.4х4=1.6 м), т.е. 120+16+1.6=137.6 м) .

Остановимся на одной из важнейших характеристик понятия «масштаб».

Точностью масштаба называется горизонтальный отрезок на местности, который соответствует величине 0,1 мм на плане данного масштаба. Эта характеристика зависит от разрешающей способности невооруженного человеческого глаза, которая (разрешающая способность) позволяет рассмотреть минимальное расстояние на топографическом плане в 0.1мм. На местности эта величина будет уже равна 0.1 мм х М, где М – знаменатель масштаба.

Рис.2

Поперечный масштаб, в частности, позволяет измерить длину линии на плане (карте) масштаба 1:2000 именно с точностью данного масштаба.

Пример: в 1 мм плана 1:2000 содержится 2000 мм местности, а в 0,1мм, соответственно, 0,1 x М (мм) = 0.1 х 2000 мм = 200 мм = 20 см, т.е. 0,2 м.

Поэтому при измерении (построении) на плане длины линии ее значение следует округлить с точностью масштаба. Пример: при измерении (построении) линии длиной 58,37 м (рис. 3), ее значение в масштабе 1:2000 (с точностью масштаба 0,2 м) округляется до 58,4 м, а в масштабе 1:500 (точность масштаба 0,05 м) – длина линии округляется уже до 58,35 м.

Рис.3

Советы бывалых

В целом, масштаб карты и топосъемки можно смело назвать весьма полезным понятием. На первый взгляд может показаться, что определять масштаб и ориентироваться с его помощью на местности сложно.

На самом деле, если научиться высчитывать расстояние, отображенное на карте, и соотносить его с объектами на местности, то отклонение будет составлять всего несколько метров.

Детальную информацию по определению масштаба вы найдете в видео.

Масштаб плана или карты всегда один, но указываться он может тремя разными способами. Способы обозначения масштаба следующие:

• численные;
• именованные;
• графические (линейные и поперечные).

Численный масштаб имеет вид дроби, например 1:1000, числитель которой показывает единицу измерения на карте, а знаменатель – во сколько раз она уменьшена по сравнению с действительным расстоянием, второе число называется величиной масштаба. Масштаб 1:1000 нужно читать так «один к тысячи», а обозначает он, что 1см на плане соответствует 1000 см на местности. То есть этот масштаб показывает, что действительное расстояние уменьшено в 1000 раз. Числитель и знаменатель дроби численного масштаба указываются в одинаковых единицах – в сантиметрах, ведь у дроби всегда так. Чем больше знаменатель дроби, тем меньше сама дробь, а значит, мельче масштаб. Например, масштаб 1 : 100 000 мельче, чем масштаб 1:10 000.

Масштаб топографическтй карты

Но, зная математику, мы легко можем перевести сантиметры в метры или километры. Чтобы делать это быстрее, переводя в метры, просто зачёркиваем 2 нуля, так как в 1м – 100 см, а в километры – убираем 5 нулей. Пример: 1:1000 – убираем 2 нуля и получаем 10 метров. Если масштаб один к ста тысячам, например, тогда уже можно перевести знаменатель и в километры – 1:100 000, для этого уберём 5 нулей, потому что в 1 км 100 000 см. Получим, что в 1 см на карте 10 км на местности, а это будет уже другой вид масштаба – именованный.

Именованный масштаб указывается на всех картах, он дополняется словами. В 1 см – 10 м, 10 м – это величина масштаба. Для примера переведём численный масштаб в именованный, пользуясь правилом, обсуждаемым выше:

• 1:25 000 000 – 1см-250 км;
• 1:10 000 000 – 1см-100 км;
• 1:20 000 – 1см-200 м.

При необходимости обратного перевода добавляем те же нули, при переводе километров в сантиметры добавим 5 нулей, метров в сантиметры – 2 нуля. Например:

• 1 см-300 м – это 1:30 000;
• 1см-250 км – это 1:25 000 000.

Для непосредственного определения расстояния по картам и планам служит линейный масштаб. Это график, помещаемый внизу карты в виде линейки (масштабная линейка), в России она разделёна на сантиметры. Справа от нуля у каждого деления линейки подписано истинное расстояние на местности, равное одному, двум или нескольким величинам масштаба. Слева от нуля сантиметр линейки разбивают на меньшие деления, например на миллиметры, для получения более точных результатов.

Применение масштабного отрезка в различных областях

Масштабный отрезок, или масштаб, используется в различных областях для определения соотношения объектов или явлений на карте, плане, графике или модели с их реальными размерами. Этот концепт часто применяется в географии, архитектуре, инженерии, физике и других науках.

В географии масштабный отрезок позволяет корректно отразить объекты на карте в соответствии с их реальными размерами и расстояниями. Например, на топографической карте масштаб 1:10000 означает, что один сантиметр на карте соответствует 100 метрам на местности. Это позволяет оценивать расстояния между объектами, высоты гор и другие географические параметры.

В архитектуре и инженерии масштабный отрезок используется для создания чертежей и планов зданий, сооружений и других объектов. Например, масштаб 1:50 означает, что один миллиметр на чертеже соответствует 50 миллиметрам в реальности. Это помогает инженерам и архитекторам точно представить размеры и форму объектов при проектировании и строительстве.

Масштабный отрезок также играет важную роль в физике и других науках, где применяются модели и графики. Например, на графике температурного изменения во времени, масштабный отрезок может указывать, сколько времени представляет каждая единица по оси времени и насколько градусов температура изменяется за каждую единицу по вертикальной оси.

Для удобства восприятия масштабного отрезка, часто используется разметка осей и подписи к значениям. Например, на графике можно указать, что каждый делитель по оси времени представляет 1 час, а каждый делитель по вертикальной оси – 10 градусов.

Примеры использования масштабного отрезка в разных областях
Область
Примеры

География

• Картография
• Топография
• Геодезия

Архитектура и инженерия

• Планы зданий и сооружений
• Чертежи механизмов
• Схемы электрических сетей

Наука

• Физика
• Химия
• Биология

Выводя различные объекты или параметры в соответствии с масштабным отрезком, мы можем лучше понять их размеры, форму, изменения и взаимосвязи. Это позволяет нам анализировать данные и принимать обоснованные решения в различных областях деятельности.

Примеры масштабных отрезков

Пример 1:

Допустим, мы имеем карту масштаба 1:50000. Это означает, что один сантиметр на карте соответствует 500 метрам в реальном мире. Если на карте изображена линия длиной 10 сантиметров, то в реальности эта линия будет иметь длину 5000 метров.

Пример 2:

Представим, что у нас есть масштабная модель автомобиля в масштабе 1:24. Это означает, что каждый сантиметр модели соответствует 24 сантиметрам реального автомобиля. Если длина модели равна 20 сантиметрам, то реальная длина автомобиля будет составлять 480 сантиметров или 4,8 метра.

Пример 3:

Представим строительный план масштаба 1:100. Это означает, что каждый сантиметр на плане соответствует 100 сантиметрам реального здания. Если на плане изображена стена длиной 2 сантиметра, то реальная длина стены будет составлять 200 сантиметров или 2 метра.

Масштабные отрезки широко используются в картографии, моделировании, архитектуре и других областях, где важно точно передать пропорции и размеры объектов
