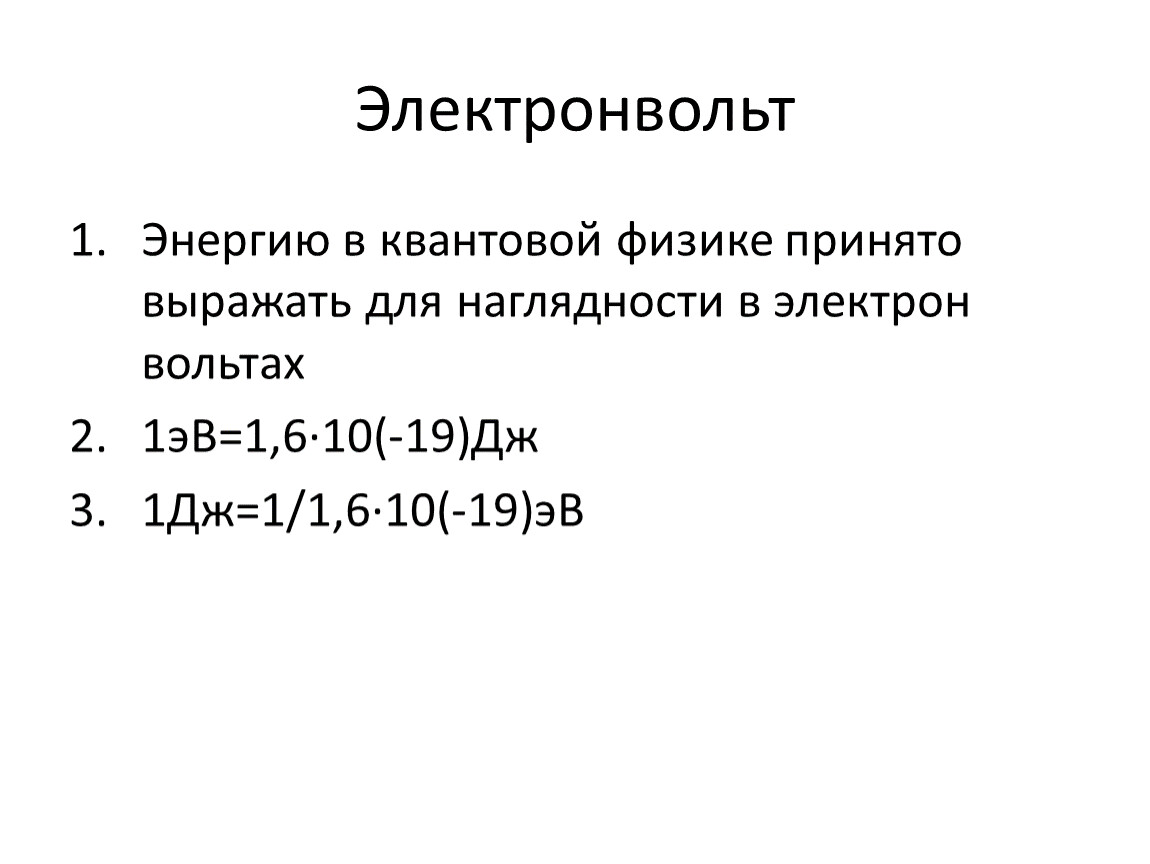

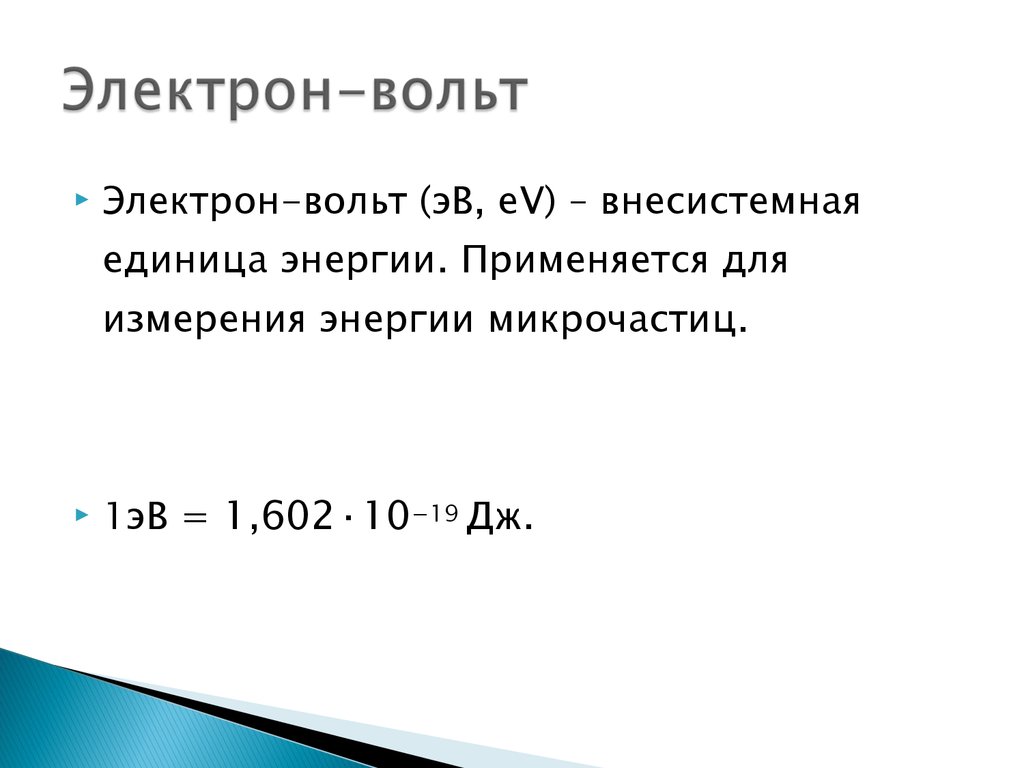

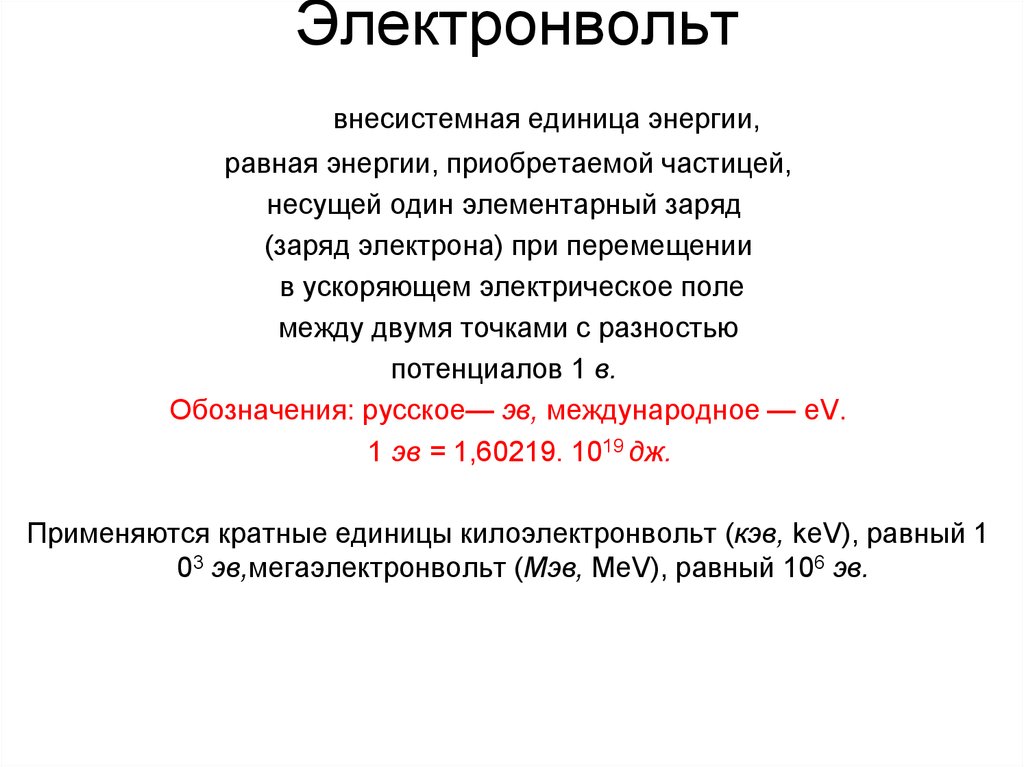

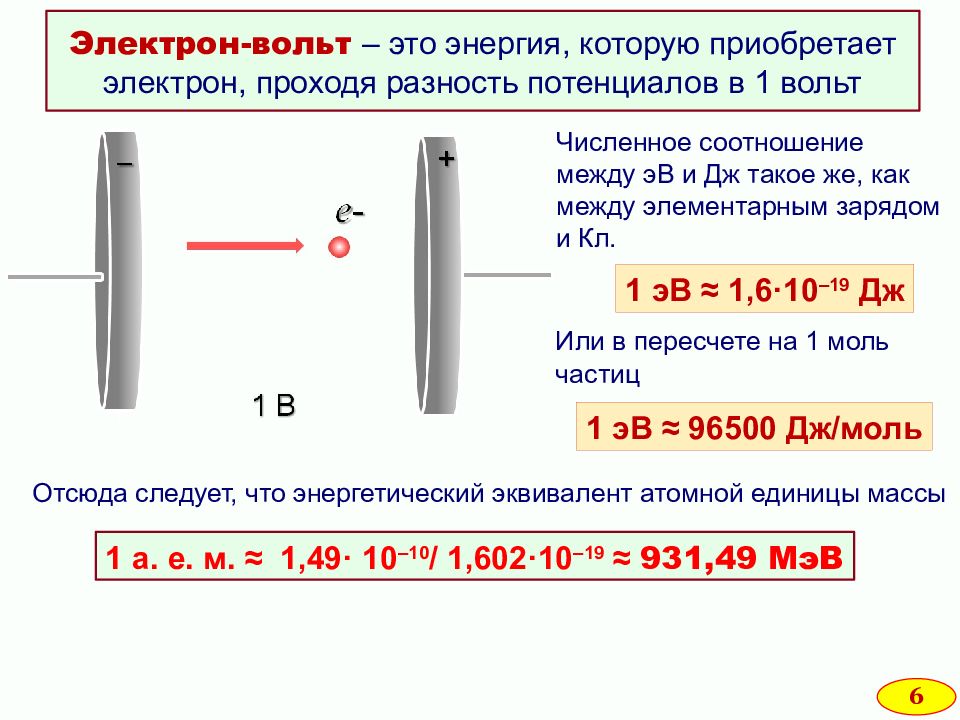

Электронвольт

Безопасность и эффективность использования ускоряющей разности потенциалов

Ускоряющая разность потенциалов (УРП) — это физическое явление, которое возникает при наличии разности электрических потенциалов между двумя точками. УРП может быть использована в различных областях, включая электроэнергетику, электронику, медицину и другие сферы деятельности.

Однако использование УРП также может представлять определенные риски и требовать соблюдения определенных мер безопасности. При работе с ускоряющими разностями потенциалов необходимо соблюдать следующие меры безопасности:

1. Изоляция. При работе с УРП необходимо обеспечить надежную изоляцию для предотвращения возможности поражения электрическим током. Изоляция может быть достигнута путем использования специальных материалов и устройств, которые предотвращают проникновение тока в окружающую среду.
2. Заземление. Для защиты от статического электричества и образования УРП, необходимо проводить заземление электрических устройств и оборудования. Заземление позволяет сбросить накопленный электрический заряд в окружающую среду.
3. Профессиональное обучение. Работа с УРП требует специальных навыков и знаний. Персонал, задействованный в работе с ускоряющими разностями потенциалов, должен пройти соответствующее обучение и быть ознакомленным с правилами безопасности.

Кроме того, эффективное использование ускоряющей разности потенциалов также требует соблюдения определенных рекомендаций:

• Оптимальное использование энергии. УРП может быть использована для эффективного передачи и использования электрической энергии. Это может быть достигнуто путем использования специальных устройств, таких как трансформаторы и инверторы, которые позволяют преобразовывать и регулировать потенциал.
• Использование в медицине. УРП также может быть использована в медицине для проведения различных процедур и лечения. Например, ускоряющая разность потенциалов может использоваться для электростимуляции мышц или лечения заболеваний нервной системы.
• Применение в научных исследованиях. Ускоряющая разность потенциалов является важным инструментом для проведения экспериментов и научных исследований. Она может быть использована для создания различных условий и изучения электрических явлений.

В целом, безопасность и эффективность использования ускоряющей разности потенциалов зависит от правильного обращения с этим физическим явлением и соблюдения соответствующих мер безопасности. При использовании УРП в любых целях, необходимо следовать инструкциям и указаниям профессионалов, чтобы снизить возможность возникновения аварийных ситуаций и обеспечить максимальную эффективность этого явления.

Поток вектора магнитной индукции

Электростатическое поле характеризуется напряженностью, которая вместе с вектором электромагнитной индукции составляет электромагнитное поле.

Если заряженная частица движется в электромагнитном поле, то полную силу, которая воздействует на частицу, определяют по закону Лоренца:

где:

• q – величина заряда;
• v – скорость движения;
• E – величина электрического поля;
• В – вектор магнитной индукции.

Обратите внимание! В указанной формуле приведены векторные величины. Крестом обозначено векторное произведение. Силу F воздействия на частицу принято называть силой Лоренца

Силу F воздействия на частицу принято называть силой Лоренца.

Данная формула является наиболее общей и может использоваться для вычисления при условии точечного заряда (в том числе единичного).

Что такое потенциал и для чего его нужно выравнивать

Для того чтобы разобраться с системой уравнивания потенциалов давайте коротко вспомним, что такое электрический потенциал, а как следствие что такое электрический ток. Для примера возьмем любой электрический проводник. Например, электрический провод.

В «спокойном» состоянии любой проводник имеет равномерное распределение электронов, как положительных, так и отрицательных, по всей своей внутренней структуре.

Если подсоединить проводник к устройству, которое создает на одном своем полюсе недостаток электронов, а на другом полюсе их избыток, все электроны нашего проводника начнут направленное движение, чтобы выровнять этот недостаток и избыток. То есть прийти опять в «спокойный» режим. Такое направленное движение электронов и есть электрический ток, а создаваемый на полюсе проводника избыток или недостаток электронов называется отрицательным и положительным электрическим потенциалом

Разница электрических потенциалов на полюсах приводит к возникновению электрического тока. Если разница потенциалов не меняется и электроны двигаются в одном направлении, то ток называется постоянным. Если положительный и отрицательный потенциал часто меняются местами, то ток называется переменным. В наших электрических сетях потенциалы меняются с частотой 50 раз в секунду. Что и создает в наших электрических цепях переменный электрический ток с частотой 50 Герц.

§ 49. Связь между напряженностью и разностью потенциалов

Работу перемещения заряда в однородном электрическом поле можно подсчитать по формулам: A = qEl и A = q(φ₂ — φ₁). Приравняв правые части, получим: qEl = q(φ₂ — φ₁). Тогда связь между напряженностью и разностью потенциалов:

или

Если расстояние l мало, го эту формулу можно с допустимой погрешностью использовать и для вычисления напряженности и потенциала неоднородного электрического поля. Разность потенциалов (потенциал) измеряется электрометром. Электрометр — это электроскоп с металлическим корпусом, имеющим легкоподвижную стрелку и шкалу в единицах разности

потенциалов. Чтобы измерить потенциал проводника относительно Земли, корпус электрометра заземляется, а проводник соединяется с его стержнем (см. рис.56). При заряжении последнего внутри электрометра возникает электрическое поле. Угол отклонения стрелки тем больше, чем сильнее напряженность этого поля. Так как она прямо пропорциональна разности потенциалов между корпусом (Землей) и стрелкой, то величина отклонения стрелки по шкале показывает разность потенциалов между телом и Землей. Перемещая при помощи изолирующей ручки конец проволоки по поверхности проводника, замечаем, что показание электрометра не изменяется. Следовательно, при равновесии зарядов на проводнике потенциалы во всех его точках, как на поверхности, так и внутри него, одинаковы. По этой причине нет разности потенциалов между двумя любыми точками заряженного проводника — напряжение между ними равно нулю.

Внутри заряженного проводника напряженность электрического поля Е = 0, а поэтому разность потенциалов внутри проводника φ₂ — φ₁ = 0.

Соединим между собой два отрицательно заряженных тела, находящихся на электрометрах и имеющих разные потенциалы. Электрометры показывают, что при этом потенциал одного тела уменьшается, а другого — увеличивается до тех пор, пока они не становятся одинаковыми. Причиной изменения потенциалов является переход электронов из тела с меньшим потенциалом к телу с большим потенциалом. Установившееся равенство потенциалов указывает на то, что перемещение электронов с одного тела на другое прекратилось. Следовательно, причиной перехода заряженных частиц от одного тела к другому является наличие разности потенциалов между ними; при равенстве потенциалов переход заряженных частиц от одного тела к другому, а также от одной точки тела к другой не происходит.

Рис. 64. Линии напряженности и сечение эквипотенциальных поверхностей

Поверхность, у которой потенциалы во всех ее точках имеют одну и ту же величину, называется эквипотенциальной поверхностью. Поверхность любого проводника при равновесии зарядов на нем является эквипотенциальной поверхностью. На рис. 64 пунктирные линии показывают линии напряженности поля заряженного тела, а сплошными линиями изображены сечения эквипотенциальных поверхностей; густота знаков + указывает на поверхностную плотность зарядов на разных участках поверхности. Эквипотенциальные поверхности используются для графического изображения распределения потенциала в электрическом поле. Все точки эквипотенциальной поверхности имеют одинаковый потенциал, поэтому перемещение заряда вдоль нее не требует совершения работы. Это значит, что сила, действующая на заряд, все время перпендикулярна к эквипотенциальной поверхности (к поверхности заряженного тела). Отсюда мы делаем заключение, что линии напряженности всегда перпендикулярны к эквипотенциальным поверхностям (A = qEl cosα, где cos α90° = 0).

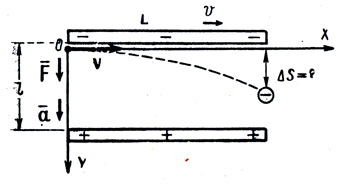

Задача 19. В пространство между горизонтальными пластинами электронно — лучевой трубки влетает электрон со скоростью 30000 км/_сек. Вектор скорости электрона направлен параллельно пластинам. Длина пластин 4 см, расстояние между ними 1 см. На них подано постоянное напряжение 600 в. Определить, на сколько сместится электрон при выходе из пластин. Действием на него силы тяжести пренебречь.

Рис. 65. К задаче 19

За время снижения электрон, двигаясь горизонтально равномерно, проходит путь L = vt, отсюда время По второму закону Ньютона где F = eE. Напряженность Тогда ускорение Смещение электрона

Отв.: Δs = 8,4 мм.

Борьба за время вне дома? Нажмите ссылку https://omsk-dd.com, и вы получите все, что душа пожелает.

Взаимодействие зарядов. Два вида зарядов

Электрический заряд – скалярная физическая величина, характеризующая способность тела участвовать в электромагнитных взаимодействиях.

Обозначение – ​\( q \)​, единица измерения в СИ – кулон (Кл).

Существуют два вида электрических зарядов: положительный и отрицательный. Наименьший отрицательный заряд имеет электрон (–1,6·10-19 Кл), наименьший положительный заряд (1,6·10-19 Кл) – протон. Минимальный заряд, который может быть сообщен телу, равен заряду электрона (элементарный заряд). Если тело имеет избыточные (лишние) электроны, то тело заряжено отрицательно, если у тела недостаток электронов, то тело заряжено положительно.

Величина заряда тела будет равна

где ​\( N \)​ — число избыточных или недостающих электронов;
​\( e \)​ — элементарный заряд, равный 1,6·10-19 Кл.

Важно!
Частица может не иметь заряда, но заряд без частицы не существует. Электрические заряды взаимодействуют:

Электрические заряды взаимодействуют:

заряды одного знака отталкиваются:

заряды противоположных знаков притягиваются:

Прибор для обнаружения электрического заряда называется электроскоп. Основная часть прибора – металлический стержень, на котором закреплены два листочка металлической фольги, помещенные в стеклянный сосуд. При соприкосновении заряженного тела со стержнем электроскопа заряды распределяются между листочками фольги. Так как заряд листочков одинаков по знаку, они отталкиваются.

Для измерения зарядов можно использовать и электрометр. Основные части его – металлический стержень и стрелка, которая может вращаться вокруг горизонтальной оси. Стержень со стрелкой закреплен в пластмассовой втулке и помещен в металлический корпус, закрытый стеклянными крышками. При соприкосновении заряженного тела со стержнем стержень и стрелка получают электрические заряды одного знака. Стрелка поворачивается на некоторый угол.

Электроемкость уединенного проводника

Для связи величин заряда и напряжения введено понятие электрической емкости. Для уединенного проводника (такого, на который отсутствует влияние других заряженных тел) значение емкости – величина постоянная и равная отношению количества заряда к потенциалу. Другими словами, емкость показывает, какой заряд нужно сообщить проводнику, чтобы его потенциальная энергия увеличилась на единицу.

Электроемкость не зависит от степени заряженности. Роль играют только:

• форма;
• геометрические размеры;
• диэлектрические свойства среды.

Так же, как и емкость электрического конденсатора, электроемкость проводника будет обозначаться в фарадах.

Обратите внимание! На практике электроемкость проводника составляет очень малую величину. Для увеличения значения, особенно при производстве конденсаторов, как элементов с нормированным значением емкости, разработаны особые технологии

Диэлектрики в электрическом поле

Диэлектриками называют вещества, не проводящие электрический ток. Диэлектриками являются стекло, фарфор, резина, дистиллированная вода, газы.

В диэлектриках нет свободных зарядов, все заряды связаны. В молекуле диэлектрика суммарный отрицательный заряд электронов равен положительному заряду ядра. Различают полярные и неполярные диэлектрики.

В молекулах полярных диэлектриков ядра и электроны расположены так, что центры масс положительных и отрицательных зарядов не совпадают и находятся на некотором расстоянии друг от друга. То есть молекулы представляют собой диполи независимо от наличия внешнего электрического поля. В отсутствие внешнего электрического поля из-за теплового движения молекул диполи расположены хаотично, поэтому суммарная напряженность поля всех диполей диэлектрика равна нулю.

Если в отсутствие внешнего электрического поля центры масс положительных и отрицательных зарядов в молекуле диэлектрика совпадают, то он называется неполярным. Пример такого диэлектрика – молекула водорода. Если такой диэлектрик поместить во внешнее электрическое поле, то направления векторов сил, действующих на положительные и отрицательные заряды, будут противоположными. В результате молекула деформируется и превращается в диполь. При внесении диэлектрика в электрическое поле происходит его поляризация.

Поляризация диэлектрика – процесс смещения в противоположные стороны разноименных связанных зарядов, входящих в состав атомов и молекул вещества в электрическом поле.

Если диэлектрик неполярный, то в его молекулах происходит смещение положительных и отрицательных зарядов. На поверхности диэлектрика появятся поверхностные связанные заряды. Связанными эти заряды называют потому, что они не могут свободно перемещаться отдельно друг от друга.

Внутри диэлектрика суммарный заряд равен нулю, а на поверхностях заряды не скомпенсированы и создают внутри диэлектрика поле, вектор напряженности которого направлен противоположно вектору напряженности внешнего поля. Это значит, что внутри диэлектрика поле имеет меньшую напряженность, чем в вакууме.

Физическая величина, равная отношению модуля напряженности электрического поля в вакууме к модулю напряженности электрического поля в однородном диэлектрике, называется диэлектрической проницаемостью вещества:

В полярном диэлектрике во внешнем электрическом поле происходит поворот диполей, и они выстраиваются вдоль линий напряженности.

Если внесенный в электрическое поле диэлектрик разрезать, то его части будут электрически нейтральны.

Движение заряда в электрическом поле

Когда носитель электрического заряда оказывается в электростатическом поле, на него неизбежно начинает действовать кулоновская сила. Это приводит к тому, что носитель заряда начинает перемещаться в пространстве, если, конечно, кулоновские силы не скомпенсированы другими, противодействующими силами. Рассмотрим случай, когда в электрическом поле оказался пробный заряд q совершенно свободный от действия других сил. Как только этот заряд окажется в зоне действия силовых линий электрического поля, то на него будет действовать сила в соответствии с Законом Кулона.

Как известно, механическая сила является векторной величиной, а значит имеет и величину, и направление. Носитель заряда в электрическом поле начнет менять свое энергетическое состояние. Как это проявляется? Одноименные заряды отталкиваются, а разноименные притягиваются. Наш заряд в зависимости от знака начнет сближаться с противоположным ему знаком заряда, которое и образует электрическое поле. Легче всего это увидеть, посмотрев на силовые линии напряженности поля. Согласно правилам они имеют направление от заряда +Q к заряду -Q, иначе говоря выходят из положительных зарядов (источника) и заходят в отрицательные заряды (источника).

Направление силы действия на пробный заряд q определить очень легко, если он положительный, то сила будет направлена по силовым линиям поля, а если отрицательный, то против силовых линий. Траектория движения будет зависеть от начальной скорости заряда, ее величины и направления. Действующая сила будет ускорять заряд, то есть его скорость по величине и направлению будет меняться в сторону действия кулоновской силы.

Движение заряда q в электрическом поле

На рисунке изображена примерная траектория движения заряда +q, имеющего некоторую начальную скорость V. Если бы заряд имел противоположный знак, то траектория движения была бы зеркально отражена от оси X, и заряд бы двигался в сторону пластины (+). По оси Y можно изобразить шкалу потенциала, которая так же будет иметь полярность.

Спрашивается. Что это за шкала и как определить где больший, а где меньший потенциал? Учитывая, что по определению и по действующим правилам силовые линии выходят из зарядов (+) и уходят в бесконечность, где потенциал равен нулю, то максимальный положительный потенциал будет в начале силовых линий от источника, а максимальный отрицательный потенциал там, где линии заходят в источник поля. Наш заряд +q, изображенный на рисунке выше будет двигаться от большего потенциала к меньшему, тем самым уменьшая потенциальную энергию поля, а точнее, преобразуя ее в кинетическую энергию. Если же в нашем случае был заряд -q, то для него потенциалы поменяли бы знак, арифметически, за счет умножения на -1, он всё также бы двигался в сторону уменьшения энергии поля.

Проводники в электрическом поле

Проводниками называют вещества, в которых может происходить упорядоченное перемещение электрических зарядов, т. е. протекать электрический ток.

Проводниками являются металлы, водные растворы солей, кислот, ионизованные газы. В проводниках есть свободные электрические заряды. В металлах валентные электроны взаимодействующих друг с другом атомов становятся свободными.

Если металлический проводник поместить в электрическое поле, то под его действием свободные электроны проводника начнут перемещаться в направлении, противоположном направлению напряженности поля. В результате на одной поверхности проводника появится избыточный отрицательный заряд, а на противоположной – избыточный положительный заряд.

Эти заряды создают внутри проводника внутреннее электрическое поле, вектор напряженности которого направлен противоположно вектору напряженности внешнего поля. Под действием внешнего электростатического поля электроны проводимости в металлическом проводнике перераспределяются так, что напряженность результирующего поля в любой точке внутри проводника равна нулю. Электрические заряды расположены на поверхности проводника.

Важно!Если внутри проводника есть полость, то напряженность в ней будет равна нулю независимо от того, какое поле имеется вне проводника и как заряжен проводник. Внутренняя полость в проводнике экранирована (защищена) от внешних электростатических полей

На этом основана электростатическая защита.

Явление перераспределения зарядов во внешнем электростатическом поле называется электростатической индукцией.

Заряды, разделенные электростатическим полем, взаимно компенсируют друг друга, если проводник удалить из поля. Если такой проводник разрезать, не вынося из поля, то его части будут иметь заряды разных знаков.

Важно!
Во всех точках поверхности проводника вектор напряженности направлен перпендикулярно к его поверхности. Поверхность проводника является эквипотенциальной (потенциалы всех точек поверхности проводника равны)

Разность потенциалов — энергетическая характеристика

Любой заряд при своем движении в электрическом поле имеет начальную позицию, точку в пространстве поля, которая характеризуется потенциалом φ_{начальное}, и конечную точку, которая также имеет свой потенциал φ_{конечное}. Разность между двумя этими величинами потенциалов называется Δφ — разность потенциалов, а иначе еще называют электрическим напряжением поля.

Следует различать электрическое напряжение поля в электростатическом потенциальном поле, где нет вихрей, и падение электрического напряжения в электротехнических цепях, а также напряжение, которое является ЭДС (электродвижущая сила). Для того, чтобы не было путаницы, обычно для электрического поля употребляют выражение «разность потенциалов», для электрических цепей — «падение напряжения», а для источников тока — «ЭДС источника». Когда отсутствует понимание различия таких определений, становится трудно разобраться в сути сложных явлений в мире электротехники, электроники и автоматики. Что же роднит все эти три такие похожие, но всё-таки различные понятия? Прежде всего общее здесь то, что все три характеризуют энергетическое состояние. Но далее, при ответе на вопрос «Энергетическое состояние чего?», идут различия. Разность потенциалов характеризует энергетику электрического потенциального поля, падение напряжения — для участка электрической цепи, а ЭДС источника — это энергетическая характеристика устройства создающего электрический ток. Общность при ответе на вопрос: «Что это?», а различия при ответе на вопрос «Где?». Всё познается в сравнении, поэтому необходимо отлично ориентироваться во всех трёх вышеуказанных понятиях.

Имеем некоторый путь пройденный зарядом q от точки A до точки B, от начального потенциала, к конечному, а разница между ними и есть разность потенциалов. О чем это нам говорит? Если Δφ=φ_A-φ_B (разность потенциалов), тогда чтобы узнать какую работу, которую совершил заряд проделавший путь, нам надо Δφ умножить на величину заряда q, причем надо учесть знак заряда.

Полученное значение является работой, которую совершает заряд при перемещении. Иначе говоря, потенциальная энергия поля преобразуется в кинетическую энергию заряда, а так как заряд, в случае движения в сторону противоположного ему знака уменьшает напряженность поля, то потенциальная энергия поля уменьшится.

В случае, если некоторые не кулоновские силы воздействуют на заряд и тем самым переместят его в сторону поля, где знак такой же как у заряда, то работа будет совершена с противоположным знаком, точнее сказать она будет затрачена извне и общее энергетическое состояние поля увеличится. В одном случае потенциальная энергия поля уменьшается, за счет того, что часть этой энергии переходит в кинетическую, а в другом случае, если действуют на заряд внешние механические силы против кулоновских сил — потенциальная энергия возрастает из внешнего источника. В первом случае заряд движется в сторону уменьшения своего энергетического состояния, а во втором случае он движется в сторону увеличения своего энергетического состояния. Соответственно работа совершатся может либо с положительным знаком, либо с отрицательным.

Потенциал электрического поля. Разность потенциалов

Потенциал – скалярная физическая величина, равная отношению потенциальной энергии электрического заряда в электростатическом поле к величине этого заряда.

Обозначение – ​\( \varphi \)​, единица измерения в СИ – вольт (В).

Потенциал \( \varphi \) является энергетической характеристикой электростатического поля.

Разность потенциалов численно равна работе, которую совершает электрическая сила при перемещении единичного положительного заряда между двумя точками поля:

Обозначение – ​\( \Delta\varphi \)​, единица измерения в СИ – вольт (В).

Иногда разность потенциалов обозначают буквой ​\( U \)​ и называют напряжением.

Важно!
Разность потенциалов \( \Delta\varphi=\varphi_1-\varphi_2 \), а не изменение потенциала \( \Delta\varphi=\varphi_2-\varphi_1 \). Тогда работа электростатического поля равна:

Важно!
Эта формула позволяет вычислить работу электростатических сил в любом поле. В электростатике часто вычисляют потенциал относительно бесконечно удаленной точки

В этом случае потенциал поля в данной точке равен работе, которую совершают электрические силы при удалении единичного положительного заряда из данной точки в бесконечность

В электростатике часто вычисляют потенциал относительно бесконечно удаленной точки. В этом случае потенциал поля в данной точке равен работе, которую совершают электрические силы при удалении единичного положительного заряда из данной точки в бесконечность.

Потенциал поля точечного заряда ​\( q \)​ в точке, удаленной от него на расстояние ​\( r \)​, вычисляется по формуле:

Для наглядного представления электрического поля используют эквипотенциальные поверхности.

Важно!
Внутри проводящего шара потенциал всех точек внутри шара равен потенциалу поверхности шара и вычисляется по формуле потенциала точечного заряда (​\( r =R \)​, где ​\( R \)​ – радиус шара). Напряженность поля внутри шара равна нулю

Эквипотенциальной поверхностью, или поверхностью равного потенциала, называется поверхность, во всех точках которой потенциал имеет одинаковое значение.

Свойства эквипотенциальных поверхностей

• Вектор напряженности перпендикулярен эквипотенциальным поверхностям и направлен в сторону убывания потенциала.
• Работа по перемещению заряда по эквипотенциальной поверхности равна нулю.

В случае однородного поля эквипотенциальные поверхности представляют собой систему параллельных плоскостей. Для точечного заряда эквипотенциальные поверхности представляют собой концентрические окружности.

Разность потенциалов и напряженность связаны формулой:

Из принципа суперпозиции полей следует принцип суперпозиции потенциалов:

Потенциал результирующего поля равен сумме потенциалов полей отдельных зарядов.

Важно!
Потенциалы складываются алгебраически, а напряженности – по правилу сложения векторов. Решение задач о точечных зарядах и системах, сводящихся к ним, основано на применении законов сохранения, теоремы об изменении кинетической энергии заряда с учетом работы электростатических сил

Решение задач о точечных зарядах и системах, сводящихся к ним, основано на применении законов сохранения, теоремы об изменении кинетической энергии заряда с учетом работы электростатических сил.

Алгоритм решения таких задач:

• установить характер и особенности электростатических взаимодействий объектов системы;
• ввести характеристики (силовые и энергетические) этих взаимодействий, сделать рисунок;
• записать законы сохранения и движения для объектов;
• выразить энергию электростатического взаимодействия через заряды, потенциалы, напряженности;
• составить систему уравнений и решить ее относительно искомой величины;
• проверить решение.

Назначение

Металлические конструкции здания, проложенные в нем инженерные и коммуникационные сети, являются проводниками электричества. Пока они не замкнуты в единый контур между этими элементами может возникнуть разность потенциалов. Причем, причиной этому может быть как повреждение изоляции силового кабеля, так и статика, наводка, атмосферное перенапряжение и т.д. Это грозит тем, что коснувшись, например, корпуса бытового электроприбора и радиатора отопительного контура можно получить не только ощутимый, а и фатальный удар током.

Поражение током при пробое на корпус

Чтобы избежать таких неприятностей, все токопроводящие конструкции в здании, а также инженерные сети с подобными свойствами, объединяют в единый контур, соединенный с клеммной колодкой PE. Заземление может быть проложено отдельно или подводиться совместно с входящим кабелем.

При правильно организованной СУП в случае «пробоя» на токопроводящие элементы конструкции произойдет короткое замыкание или возникнет большой ток утечки, что приведет к активации устройств, производящих отключение. В результате поврежденный участок будет отключен и угрозы человеческой жизни не возникнет.

Система уравнивания потенциалов обеспечивает защиту в случае пробоя

Теперь перейдем к устройству основной и дополнительной системы.

Как определить знак потенциала

При решении задач возникает много путаницы при определении знака потенциала, разности потенциалов, работы.

На рисунке изображены линии напряженности. В какой точке поля потенциал больше?

Верный ответ — точка 1. Вспомним, что линии напряженности начинаются на положительном заряде, а значит положительный заряд находится слева, следовательно максимальным потенциалом обладает крайняя левая точка.

Если происходит исследование поля, которое создается отрицательным зарядом, то потенциал поля вблизи заряда имеет отрицательное значение, в этом легко убедиться, если в формулу подставить заряд со знаком «минус». Чем дальше от отрицательного заряда, тем потенциал поля больше.

Если происходит перемещение положительного заряда вдоль линий напряженности, то разность потенциалов и работа являются положительными. Если вдоль линий напряженности происходит перемещение отрицательного заряда, то разность потенциалов имеет знак «+», работа имеет знак «-«.

Порассуждайте самостоятельно отрицательные или положительные значения будут принимать работа и разность потенциалов, если заряд перемещать в обратном направлении относительно линий напряженности.

Для чего нужен потенциометр электрику

Данный прибор широко применяется в практике для модуляции напряжения. Дело в том, что у многих источников (особенно заточенных под автономное функционирование: аккумуляторные элементы, солнечные батареи и т.д.) константное напряжение, не поддающееся управлению без специальных устройств, что может вызвать проблемы. Чтобы уменьшить исходное напряжение такого элемента, используют устройства-делители, снабженные потенциометрами.

Потенциометр-реостат

Как работает потенциометр? Он представляет собой резистор, имеющий пару выводов и подвижный ползунок с еще одним выводом. Подключаться такое переменное устройство сопротивления может двумя способами:

1. По типу реостата, с использованием ползункового вывода и одного из пары других. Сопротивление замеряется движением ползунка по корпусу резистора. Регуляция цепного электротока в таком случае возможна при последовательном подключении такого реостата и источника напряжения.
2. Потенциометрическим методом, задействующим каждый вывод из имеющейся у прибора тройки. Два главных вывода включаются параллельно источнику, снятие сниженного напряжения реализуется с ползункового механизма и одного вывода. В этом случае через резисторное устройство течет электроток, создающий спад напряжения между ползунком и боковыми выводами. В такой модели на источник питания ложится большая нагрузка, так как для точности регуляции и отсутствия сбоев необходимо, чтобы резисторное сопротивление в несколько раз уступало нагрузочному.

Потенциометрическое подключение прибора

Таким образом, понятие потенциала используется в разных областях физики: как в механике, так и в изучении электричества. В последнем случае оно выступает в качестве характеристики поля. Непосредственно рассматриваемая величина измерению не поддается, зато можно измерить разность, тогда один заряд берется за точку отсчета.

Заряженная частица, ускоренная разностью потенциалов 2кВ, имеет дебройлевскую длину волны 0,215 пм.

Заказ №: 21919

⟾ Тип работы: Задача

Предмет: Физика

Статус: Выполнен (Проверен преподавателем)

Цена: 149 руб.

Как получить работу? Ответ: Напишите мне в whatsapp и я вышлю вам форму оплаты, после оплаты вышлю решение.

Как снизить цену? Ответ: Соберите как можно больше задач, чем больше тем дешевле, например от 10 задач цена снижается до 50 руб.

Вы можете помочь с разными работами? Ответ: Да! Если вы не нашли готовую работу, я смогу вам помочь в срок 1-3 дня, присылайте работы в whatsapp и я их изучу и помогу вам.

Условие + 37% решения:

Заряженная частица, ускоренная разностью потенциалов 2кВ, имеет дебройлевскую длину волны 0,215 пм. Найти массу частицы, если ее заряд равен двум элементарным.

Решение При такой разности потенциалов необходимо использовать выражение, определяющее длину волны де Бройля для релятивистской частицы: 2 2 2 2 2 1 c W Wm h m c h        (1) Где h   Дж  с 34 6,62 10 – постоянная Планка; m – масса частицы;  – скорость частицы; с м c 8  310 – скорость света в вакууме; W – энергия частицы. Энергию частицы найдем, используя закон сохранения энергии; W  qU (2)
