Определение SATA 3
Первые работы над стандартом начались в 2000 г., участвовали в них лидеры компьютерного рынка – Intel, Dell, Quantum, Maxtor, Seagate, APT Technologies и ряд других компаний. Протокол создавался как главный в организации обмена информацией между центральной шиной и дисковыми накопителями персональных компьютеров. Поэтому в нем изначально не закладывались возможности «горячей» замены дисков, работа с внешними хранилищами данных. Его скоростные характеристики не могут конкурировать с протоколами промышленного применения как SCSI, USB-2.0, IEEE-1394.
Прежний релиз не мог удовлетворить запросы устройств. Новый стал дальнейшим развитием предыдущих версий. Разница в производительности возросла в 4 раза, но принцип остался прежним – последовательная передача данных и служебной информации.
Скорому внедрению интерфейса способствовало появление твердотельных накопителей SSD, производящих обмен на скорости 540-560 Мбайт/с.
SATA 3 использует 7-контактный разъём вместо 40-контактного разъёма.
Кабеля и разъемы

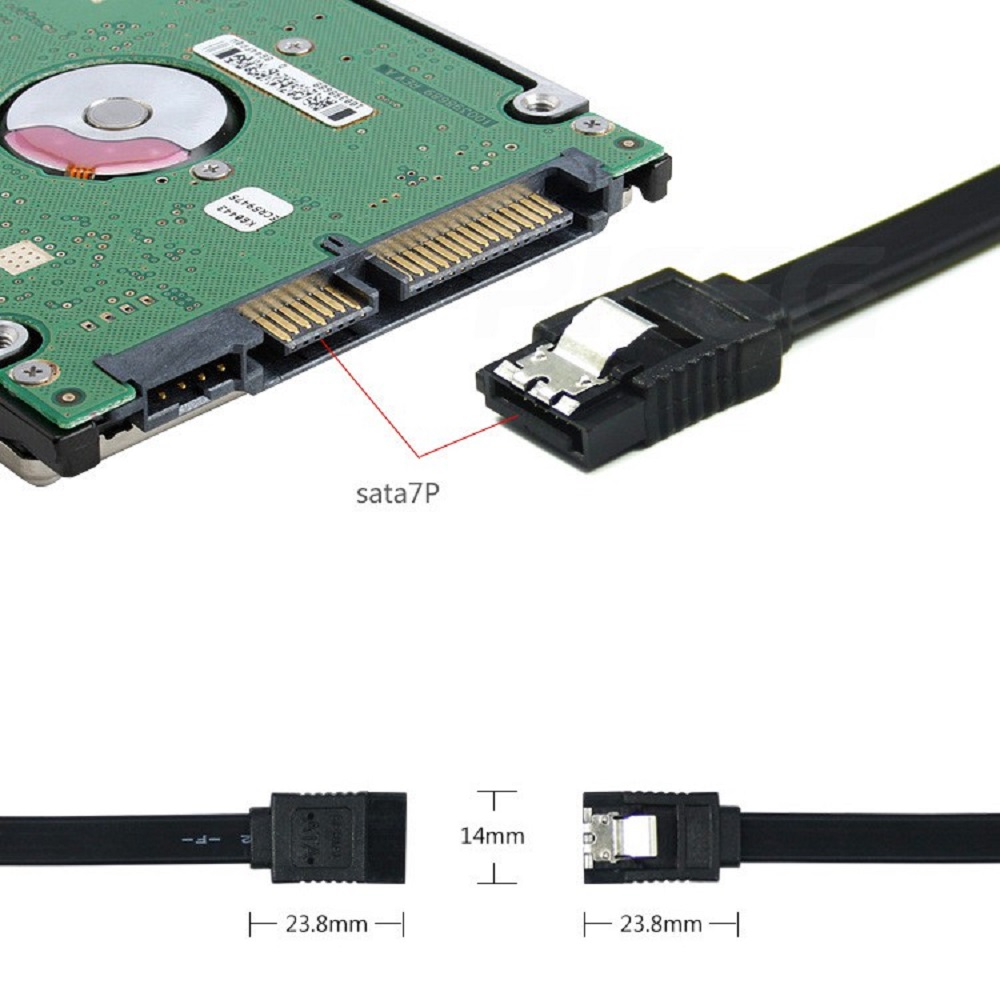

Для полноценной передачи данных через интерфейс SATA используются два кабеля.
Один, 7 контактный, непосредственно для передачи данных, и второй, 15 контактный, силовой, для подачи дополнительного напряжения.
При этом, 15 контактный, силовой кабель подключается к блоку питания, через обычный, 4-х контактный разъем выдающий два разных напряжения, 5 и 12 В.
Силовой кабель SATA выдает рабочее напряжение 3,3, 5 и 12 В, при силе тока в 4,5 А.
Ширина кабеля 2, 4 см.
Чтобы обеспечить плавный переход от АТА к SATA, в плане подключения питания, на некоторых моделях жестких дисков еще можно увидеть старые 4-х контактные разъемы.
Но как правило, современные винчестеры уже идут только с 15 контактным новым разъемом.
Кабель передачи данных Serial ATA можно подключать к винчестеру и системной плате даже при включенных последних, что нельзя было сделать в старом интерфейсе АТА.
Это достигается за счет того, что выводы заземления в районе контактов интерфейса сделаны немного длиннее, чем сигнальные и силовые.
Поэтому при подсоединении в первую очередь контактируют провода заземления, и только потом все остальные.
Тоже самое можно сказать и про силовой 15 контактный кабель.
Таблица, выводы разъема данных.
Таблица, силовой разъем Serial ATA.
Как поменять режим работы SATA
Собственно, чтобы найти пункт SATA Mode и внести в него правки:
- Перезагружаем компьютер. И на начальном этапе запуске нажимаем на клавишу перехода в меню BIOS.
- Оказавшись в нужном окне, ищем на вкладке Main (она открывается первая по умолчанию) пункт Storage Configuration.
- Выделяем это подменю, переместив на него курсор (клавишами) и нажав на кнопку «Ввод» (Enter).
- Затем выделяем подпункт Configure SATA as и снова нажимаем Enter.
- Откроется небольшой список с пунктами IDE, AHCI и, возможно, RAID. Выделяем нужный и снова жмем Enter.
- Потом сохраняем настройки и перезагружаем компьютер с помощью клавиши F10.
На этом все. Режим работы материнской платы с жесткими дисками изменен.
Post Views: 7 196
Описание SATA
В SATA используется семиконтактный разъём вместо аналогичного 40-контактного разъёма, используемого в PATA. SATA-кабель отличается меньшей площадью, вследствие чего снижается сопротивление воздуху, который обдувает комплектующие компьютера, также упрощается разводка проводов, находящихся внутри системного блока.
За счёт своей формы SATA-кабель гораздо более устойчив к многократным подключениям. Питающий шнур SATA разработан также, учитывая многократность подключений. Разъём питания SATA способен подавать три напряжения питания: +5 В, +12 В, а также +3,3 В; современные устройства, однако, способны работать и без напряжения +3,3 В — это позволяет использовать пассивный переходник стандартного разъёма IDE на SATA. Некоторые SATA-устройств снабжаются 2-мя разъёмами питания: Molex, SATA.
В стандарте SATA нет традиционного для PATA способа подключения по 2 устройства на каждый шлейф. Здесь для каждого устройства выделяется отдельный кабель, что позволяет устранить проблему невозможности параллельной работы устройств, которые находятся на одном кабеле, а также возникавших из-за этого задержек. Уменьшаются также возможные проблемы, возникающие при сборке (т.н. проблемы конфликта Slave-Master в SATA не существует), устраняются ошибки, выскакивавшие при использовании не терминированных шлейфов PATA.
В стандарте SATA не поддерживается функция очереди команд (начиная с SATA Revision1.0a, NCQ).
В стандарте SATA до SATA Revision3.x не предусмотрена горячая замена активного устройства, которое используется ОС, таким образом, подключенные дополнительно диски отключать необходимо постепенно — сначала питание, затем шлейф, а подключать наоборот — шлейф, затем питание.
Что делать, если после включения режима AHCI перестает загружаться система
Такая ситуация может возникнуть, если у пользователя установлена ОС Windows XP или старая версия Linux. Здесь не стоит вопрос, предпочесть AHCI или IDE. Что лучше будет для старой ОС? Пожалуй, предпочтительнее задать режим IDE. Можно попытаться установить в систему дополнительные драйверы, которые обеспечивают поддержку нового стандарта. Однако нет гарантии, что после данной процедуры ОС будет корректно работать.
В некоторых случаях компьютер, успешно проработавший долгое время под управлением системы Windows XP, однажды перестает загружаться. При этом пользователь не менял в BIOS режим работы накопителей. Такая ситуация может возникнуть из-за ошибок в работе базовой системы ввода-вывода. В этом случае происходит сброс настроек, активируется режим AHCI.Пользователю необходимосамостоятельно установить в настройках BIOS поддержку механизма IDE.
Современные жесткие диски подключаются к материнской плате компьютерных устройств посредством интерфейса SATA, предусматривающего работу, в частности, в режимах IDE и AHCI. IDE – это старый режим, он необходим для обеспечения совместимости с устаревшими комплектующими и программами. Режим AHCI – также не новая наработка в сфере IT, он появился еще в 2004 году, но это актуальный на сегодняшний день механизм подключения жестких дисков посредством интерфейса SATA II и SATA III. У AHCI перед IDE есть ряд преимуществ:
- возможность подключения к материнской плате большего числа устройств;
- работа жестких дисков на их максимально возможной скорости;
- так называемая «горячая замена» жестких дисков, то есть отключение и подключение без необходимости выключения компьютера;
- поддержка технологии NCQ, улучшающей производительность жестких дисков в условиях многозадачности.
Режим SATA устанавливается в BIOS. На современных ноутбуках режим AHCI, как правило, выставлен по умолчанию. А вот новые материнские платы для сборок ПК могут поставляться с активным режимом IDE в целях совместимости оборудования. Сменить IDE на AHCI (или наоборот) можно в любой момент в BIOS компьютеров, поддерживающих работу обоих режимов. Не все компьютеры поддерживают AHCI, но большая часть из них, поскольку этот режим существует уже 12 лет. К меньшинству относятся редкие раритетные устройства, выпущенные на рынок, соответственно, до появления AHCI. Но даже если компьютеру меньше 12 лет, если он поддерживает AHCI, с переключением на этот режим все равно могут возникнуть проблемы из-за отсутствия соответствующей настройки в устаревшей версии BIOS. В таких случаях прежде необходимо решить вопрос с обновлением BIOS.
Идеальный вариант апгрейда
Интерфейс 1.0 был представлен в далёком 2003 году, и первые компьютеры с его поддержкой вышли тогда же. Так что на момент написания этого материала ему уже 16 лет – и его можно назвать слишком устаревшим.
Второе поколение технологии было представлено уже через год. Его разработала компания NVIDIA и реализовала в чипсете nForce 4. Первые компьютеры с поддержкой Serial ATA 2.0 были представлены в конце 2004 года. Так что на настоящий момент даже он считается устаревшим.
Ревизия 3.0 была представлена в 2008 году. Она обеспечивает пропускную способность в 600 мегабайт в секунду, так что превосходно подходит для SSD-накопителей и высокоскоростных жёстких дисков.
А последнее на настоящий момент поколение – Express – и вовсе подразумевает «переезд» на шину PCI Express. Благодаря этому максимальная пропускная способность составляет 1.2 гигабайта в секунду, однако совместимого оборудования крайне мало.
Таким образом, если планируется апгрейд, то сейчас лучше приобрести материнскую плату с поддержкой SATA III. Только в этом случае использование SSD-накопителей будет максимально оправдано. Да и другие внешние хранилища данных будут работать быстрее.
Краткое описание и внешний вид всех разъемов
Разъем mSATA >>>>>
Фнукционал: передача данных + питание | Расположение: внутренний
Описание: Разъем предназначен для распайки на материнских платах портативных компьютеров и подключения миниатюрных SATA-накопителей информации. Разъем mSATA физически полностью идентичен разъему PCI Express, однако электрически разъемы несовместимы из-за поддержки разных шин.
Разъем Standard SATA data >>>>>
Фнукционал: передача данных | Расположение: внутренний
Описание: Стандартный внутренний 7-контактный разъем, который предназначен для передачи данных от хоста к устройству и обратно. Длина кабеля SATA может составлять до 1 метра. Разъем рассчитан на 50 включений/отключений.
Разъем Slimline SATA power connector >>>>>
Фнукционал: питание | Расположение: внутренний
Описание: Разъем питания, который был разработан специально для 1,8-дюймовых накопителей информации. Напряжение питания: 5 В.
Разъем Standard SATA power connector >>>>>
Фнукционал: питание | Расположение: внутренний
Описание: Стандартный разъем питания накопителей информации (HDD, SSD), определен в первой спецификации SATA.
Напряжение питания: 3,5, 5 и 12 В, Обеспечиваемая мощность: 14.85 Вт (на 3,3 В), 22.5 Вт (на 5 В), 54 Вт (на 12 В).
Разъем SATAe (SATA Express) >>>>>
Фнукционал: передача данных | Расположение: внутренний
Описание: SATAe — разъем, поддерживающий как шину SATA 3.0 (2 порта), так и PCIe 2.0, 3.0 (2 линии, 1 порт) и предназначенный для подключения накопителей информации. На момент написания данной статьи (2020 г.) является устаревшим интерфейсом, который был вытеснен M.2.
Разъем M.2 (NGFF) >>>>>
Фнукционал: передача данных + питание | Расположение: внутренний
Описание: Разъем поддерживает несколько шин: PCIe x2 / SATA / USB 2.0 / USB 3.0 / HSIC / SSIC / Audio / UIM / I2C. Применяется в самых разнообразных устройствах, поддерживающих вышеуказанные шины.
Разъем M.2 (NGFF) >>>>>
Фнукционал: передача данных + питание | Расположение: внутренний
Описание: Поддерживаемые шины: PCIe x4 / SATA. Данный разъем используется преимущественно в скоростных и компактных твердотельных накопителях (SSD NVMe).
Разъем M.2 (NGFF) >>>>>
Фнукционал: передача данных + питание | Расположение: внутренний
Описание: Гнезда M.2 B&M key не бывает. Бывают только платы расширения с данным разъемом, которые совместимы с гнездами M.2 B key и M.2 M key. Данный разъем применяется, как правило, в твердотельных накопителях с интерфейсом SATA 3, но могут быть и PCIe x2 SSD.
Разъем eSATA >>>>>
Фнукционал: передача данных | Расположение: наружный
Описание: eSATA (External SATA) — внешний разъем SATA для подключения накопителей. Предназначен для передачи данных. По количеству контактов не отличается от внутреннего SATA-разъема. Особенности: более надежный разъем, более длинные экранированные кабели, более строгие (но обратно совместимые) электрические стандарты.
Разъем uSATA (micro SATA) >>>>>
Фнукционал: передача данных + питание | Расположение: внутренний
Описание: Комбинированный разъем для 1.8-дюймовых накопителей. Предназначен для передачи данных и питания устройств хранения информации. Разъем для передачи данных не претерпел изменений, а разъем питания был уменьшен: сокращено количество контактов с 15-ти до 9-ти. На разъем питания подается напряжение 3,3 и 5 В.
Разъем eSATAp >>>>>
Фнукционал: передача данных + питание | Расположение: наружный
Описание: eSATAp (Powered External SATA) — внешний разъем SATA для подключения накопителей. В отличие от eSATA обеспечивает накопитель питанием — 5 В за счет 2-х контактов USB. Таким образом eSATAp поддерживает две шины: SATA и USB.
Разъем eSATApd >>>>>
Фнукционал: передача данных + питание | Расположение: наружный
Описание: eSATApd (Double Powered External SATA) — внешний разъем SATA для подключения накопителей. В отличие от eSATA обепечивает накопитель 5-вольтовым питанием за счет 2-х контактов USB и, в отличии от eSATAp, дополнительно дает 12 В благодаря двум контактам в углублениях по бокам. Как и eSATAp поддерживает две шины: SATA и USB.
Подробный гайд по изменению режима Sata 300 Sata 600 на ПК
Режимы Sata 300 и Sata 600 представляют собой стандарты передачи данных между жестким диском и материнской платой компьютера. Чтобы изменить режим Sata 300 на Sata 600 (или наоборот), нужно выполнить несколько простых шагов:
- Проверьте совместимость оборудования. Прежде чем менять режим, необходимо убедиться, что ваша материнская плата и жесткий диск поддерживают выбранный режим Sata. Эту информацию можно найти в руководстве пользователя или на официальном сайте производителя.
- Перезагрузите компьютер и зайдите в BIOS. Для изменения режима Sata необходимо войти в BIOS, который является программным интерфейсом для настройки и управления компьютером. Перезагрузите компьютер и во время загрузки нажмите определенную комбинацию клавиш (обычно это Del, F2 или F10), чтобы войти в BIOS.
- Найдите раздел, отвечающий за настройки Sata. Внутри BIOS найдите раздел, отвечающий за конфигурацию Sata. Название и расположение этого раздела могут варьироваться в зависимости от производителя материнской платы и версии BIOS. Обычно он находится в разделе «Advanced» или «Integrated Peripherals».
- Выберите желаемый режим. Внутри раздела настроек Sata найдите параметр, отвечающий за режим передачи данных. Обычно это называется «Sata Mode» или «Sata Configuration». Измените значение этого параметра на желаемый режим (Sata 300 или Sata 600).
- Сохраните изменения и перезагрузите компьютер. После выбора желаемого режима сохраните изменения, нажав на соответствующую клавишу (обычно это F10) или используя специальное меню сохранения и выхода. Перезагрузите компьютер, чтобы применить новые настройки.
После перезагрузки компьютера режим передачи данных будет изменен на выбранный — Sata 300 или Sata 600.
Важно отметить, что изменение режима Sata может повлиять на производительность вашего жесткого диска. Режим Sata 600 обеспечивает более высокую скорость передачи данных, чем режим Sata 300. Однако, для использования полной скорости Sata 600, необходимо иметь соответствующий жесткий диск и кабель
Однако, для использования полной скорости Sata 600, необходимо иметь соответствующий жесткий диск и кабель.
Если вы не уверены, какой режим выбрать, рекомендуется обратиться к документации или технической поддержке производителя вашего оборудования.
Обязательные меры и порядок действий
В принципе любые эксперименты с Windows могут привести к нежелательным результатам, но к способам адаптации операционной системы к режиму AHCI необходимо отнестись с особой серьезностью. Поскольку в этом случае будут затронуты настройки, влияющие на способность системы загружаться. Категорически запрещается приступать к выполнению изложенных ниже инструкций без предварительно подготовленных аварийных средств. Необходимо либо и записать , либо создать и подготовить установочный носитель Windows. С помощью последнего можно будет войти или в крайнем случае запустить процесс переустановки Windows.
Порядок действий таков:
- Шаг 1 – проверка настройки включения AHCI в BIOS;
- Шаг 2 – подготовка аварийных средств;
- Шаг 3 – в зависимости от выбранного способа либо настройка следующего запуска системы в безопасном режиме, либо правка системного реестра;
- Шаг 4 – перезагрузка, вход в BIOS и включение режима AHCI;
- Шаг 5 – запуск компьютера.
Как определить в каком режиме работает диск: SSD, HDD
Скорость работы диска зависит от того, в каком режиме он работает (например, разница в скорости работы современного SSD диска при подключении к порту SATA 3 против SATA 2 может достигать разницы в 1,5-2 раза!).
В этой, сравнительно не большой, статье я хочу рассказать, как легко и быстро определить, в каком режиме работает жесткий диск (HDD) или твердотельный диск (SSD).
Некоторые термины и определения в статье были несколько искажены для более простого пояснения для неподготовленного читателя.
Как посмотреть режим работы диска
Чтобы определить режим работы диска — потребуется спец. утилита. Я предлагаю использовать CrystalDiskInfo.
Бесплатная программа с поддержкой русского языка, которая не нуждается в установке (т.е. достаточно скачать и запустить (скачивать нужно portable версию)). Утилита позволяет быстро и легко узнать максимум информации о работе вашего диска. Работает с большинством железа: компьютеры ноутбуки, поддерживает как старые HDD, так и «новые» SSD. Рекомендую иметь такую утилиту «под рукой» на компьютере.
После запуска утилиты сначала выберите диск, для которого вы хотите определить режим работы (если у вас в системе всего один диск — то он будет выбран программой по умолчанию). Кстати, помимо режима работы, утилита покажет информацию о температуре диска, скорости его вращения, общего времени работы, оценить его состояние, возможности.
В нашем случае, далее нужно найти строчку «Режим передачи» (как на рис. 1 ниже).
В строке указывается через дробь 2 значения:
SATA/600 | SATA/600 (см. рис. 1) — первое SATA/600 — это текущий режим работы диска, а второе SATA/600 — это поддерживаемый режим работы (они совпадают не всегда!).
Что означают эти цифры в CrystalDiskInfo (SATA/600, SATA/300, SATA/150)?
На любом боле-менее современном компьютере, вы, скорее всего, увидите несколько возможных значений:
1) SATA/600 — это режим работы SATA диска (SATA III), предусматривающий пропускную способность до 6 Гбит/с. Впервые был представлен в 2008г.
2) SATA/300 — режим работы SATA диска (SATA II), предусматривающий пропускную способность до 3 Гбит/с.
Если у вас подключен обычный жесткий диск HDD — то, в принципе, без разницы в каком режиме он работает: в SATA/300 или в SATA/600. Дело в том, что жесткий диск (HDD) не способен превзойти в скорости стандарт SATA/300.
Но если у вас SSD диск, то рекомендуется, чтобы он работал в режиме SATA/600 (если он, конечно, поддерживает SATA III). Разница в производительности может отличаться в 1,5-2 раза! Например, скорость чтения с диска SSD работающего в SATA/300 — 250-290 Мбайт/с, а в режиме SATA/600 — 450-550 Мбайт/с. Не вооруженным глазом заметна разница, например, при включении компьютера и загрузке Windows…
Более подробно о тестировании скорости работы HDD и SSD: /em>
3) SATA/150 — режим работы SATA диска (SATA I), предусматривающий пропускную способность до 1,5 Гбит/с. На современных компьютерах, кстати, почти не встречается.
Информация на материнской плате и диске
Достаточно легко узнать какой интерфейс поддерживает ваше оборудование — просто визуально, взглянув на наклейки на самом диске и материнской плате.

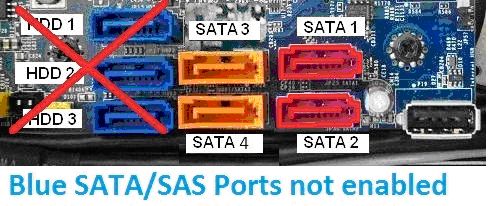

На материнской плате, как правило, есть и новые порты SATA 3 и старые SATA 2 (см. рис. 2). Если вы подключите новый SSD, поддерживающий SATA 3, к порту SATA 2 на материнской плате — то диск будет работать в режиме SATA 2 и естественно весь свой потенциал скорости не раскроет!
Кстати, на упаковке и на самом диске, обычно, всегда указывается не только максимальная скорость чтения и записи, но и режим работы (как на рис. 3).
Кстати, если у вас не очень новый ПК и на нем нет интерфейса SATA 3 — то установка SSD диска, даже подключив его к SATA 2 — даст существенный прирост в быстродействии. Причем, заметно это будет везде и невооруженным глазом: при загрузке ОС, при открытии и копировании файлов, в играх и т.д.
Источник
Другие разновидности SATA
Последовательный интерфейс доказал надежность, производительность и удобство эксплуатации. На его основе созданы специализированные интерфейсы, сохраняющие совместимость с родительским стандартом и предоставляющие дополнительные возможности. Существуют различные протоколы для твердотельных накопителей, из них наиболее популярны SATA 3, M.2, mSATA и NVMe.
Традиционный жесткий диск, используемый в ноутбуках и ПК, имеет вращающиеся пластины, на которые записывается информация. В SSD-накопителе нет движущихся деталей, а данные хранятся в полупроводниковых чипах даже после отключения питания. Для подключения внешних накопителей разработана версия протокола eSATA (external SATA) с раздельными шнурами питания и данных. Поддерживается «горячая замена» за счет более надежных разъемов и увеличенной длины кабеля.
Mini-SATA
Интерфейс mSATA используется в ноутбуках и соответствует спецификации SATA III (6 Гбит/с). Стандарт mini позволяет быстро подключать винчестеры с форм-фактором 2,5“, в т. ч. твердотельные диски SSD. С рынка mSATA вытесняется новым интерфейсом M.2.
Особенности SATA 600
Интерфейс SATA 600, также известный как SATA III или SATA 6 Gb/s, представляет собой последнюю версию серийного ATA-интерфейса. Он является преемником SATA 300 и обладает несколькими особенностями, которые значительно улучшают его производительность и эффективность.
- Высокая скорость передачи данных: SATA 600 позволяет достигать скорости передачи данных до 6 гигабит в секунду. Это вдвое больше, чем у предыдущей версии SATA 300. Это позволяет более быстро обрабатывать и передавать большой объем информации.
- Улучшенная совместимость: SATA 600 совместим с предыдущими версиями SATA, что означает, что он может быть использован с уже существующим оборудованием, включая жесткие диски и оптические приводы SATA 300.
- Поддержка Native Command Queuing (NCQ): SATA 600 поддерживает технологию NCQ, которая улучшает производительность хранения данных. NCQ позволяет операционной системе отправлять команды на запись и чтение данных в произвольном порядке, что улучшает скорость доступа к данным.
- Поддержка аппаратного шифрования: Некоторые контроллеры SATA 600 могут предоставлять аппаратную поддержку шифрования данных. Это позволяет защитить данные, хранящиеся на накопителе, от несанкционированного доступа.
Эти особенности делают SATA 600 привлекательным вариантом для тех, кто ищет более быстрый и надежный интерфейс для хранения данных. Однако, чтобы в полной мере воспользоваться преимуществами SATA 600, необходимо иметь совместимое оборудование, такое как жесткий диск или SSD, и материнскую плату с поддержкой SATA 600.
Совместимость с устройствами
Интерфейсы SATA 300 и SATA 600 обеспечивают высокую совместимость с различными устройствами. Они подходят для использования с жесткими дисками, SSD-накопителями, оптическими приводами, а также совместимы с большинством материнских плат и контроллеров.
Интерфейс SATA 300, также известный как SATA II, обратно совместим с предыдущим поколением устройств SATA 150. Это означает, что вы можете использовать жесткие диски или SSD с интерфейсом SATA 150 на плате с поддержкой SATA 300. Однако в этом случае скорость передачи данных будет ограничена до 150 Мб/с.
Интерфейс SATA 600, который также известен как SATA III, обеспечивает полную обратную совместимость с устройствами SATA 300 и SATA 150. Это означает, что вы можете использовать устройства с интерфейсами SATA 300 и SATA 150 на плате, поддерживающей SATA 600, и получать максимальную производительность.
Однако стоит отметить, что даже если ваше устройство поддерживает интерфейс SATA 600, вы не всегда сможете получить максимальную скорость передачи данных. Это зависит от устройства и его производительности. Поэтому перед покупкой нового устройства рекомендуется проверить его технические характеристики и совместимость с вашей материнской платой.
Интерфейсы SATA 300 и SATA 600 являются широко используемыми и поддерживаемыми стандартами, поэтому вы можете быть уверены в их совместимости с большинством устройств и компонентов, которые вы используете в своей системе.
IDE — Integrated Drive Electronics
Аббревиатура IDE, несомненно, известна большинству пользователей персональных компьютеров. Стандарт интерфейса для подключения жестких дисков IDE был разработан известной фирмой, производящей жесткие диски – Western Digital. Преимуществом IDE по сравнению с другими существовавшими в то время интерфейсами, в частности, интерфейсом Small Computers System Interface, а также стандартом ST-506, было отсутствие необходимости устанавливать контроллер жесткого диска на материнскую плату. Стандарт IDE подразумевал установку контроллера привода на корпус самого накопителя, а на материнской плате оставался лишь хост-адаптер интерфейса для подключения приводов IDE.
Интерфейс IDE на материнской плате
Данное нововведение позволило улучшить параметры работы накопителя IDE благодаря тому, что сократилось расстояние между контроллером и самим накопителем. Кроме того, установка контроллера IDE внутрь корпуса жесткого диска позволила несколько упростить как материнские платы, так и производство самих винчестеров, поскольку технология давала свободу производителям в плане оптимальной организации логики работы накопителя.
Новая технология первоначально получила название Integrated Drive Electronics (Встроенная в накопитель электроника). Впоследствии был разработан описывающий ее стандарт, названный ATA. Это название происходит от последней части названия семейства компьютеров PC/AT посредством добавления слова Attachment.
Для подключения жесткого диска или другого устройства, например, накопителя для оптических дисков, поддерживающего технологию Integrated Drive Electronics, к материнской плате, используется специальный кабель IDE. Поскольку ATA относится к параллельным интерфейсам (поэтому его также называют Parallel ATA или PATA), то есть, интерфейсам, предусматривающим одновременную передачу данных по нескольким линиям, то его кабель данных имеет большое количество проводников (обычно 40, а в последних версиях протокола имелась возможность использовать 80-жильный кабель). Обычный кабель данных для данного стандарта имеет плоский и широкий вид, но встречаются и кабели круглого сечения. Кабель питания для накопителей Parallel ATA имеет 4-контактный разъем и подсоединен к блоку питания компьютера.
Ниже приведены примеры кабеля IDE и круглого шнура данных PATA:
Внешний вид интерфейсного кабеля: cлева — плоский, справа в круглой оплетке — PATA или IDE.
Благодаря сравнительной дешевизне накопителей Parallel ATA, простоте реализации интерфейса на материнской плате, а также простоте установки и конфигурации устройств PATA для пользователя, накопители типа Integrated Drive Electronics на длительное время вытеснили с рынка винчестеров для персональных компьютеров бюджетного уровня устройства других типов интерфейса.
Однако стандарт PATA имеет и ряд недостатков. Прежде всего, это ограничение по длине, которую может иметь кабель данных Parallel ATA – не более 0,5 м. Кроме того, параллельная организация интерфейса накладывает ряд ограничений на максимальную скорость передачи данных. Не поддерживает стандарт PATA и многие расширенные возможности, которые имеются у других типов интерфейсов, например, горячее подключение устройств.
Переходники SATA
Глядя на широкое разнообразие вариаций SATA и разных его модификаций, становится понятно, что для всего этого добра необходимо покупать переходники. Конечно, адаптеры нужны не всегда. Но есть устройства, которые имеют устаревший тип подключения и требуют соответствующего интерфейса.

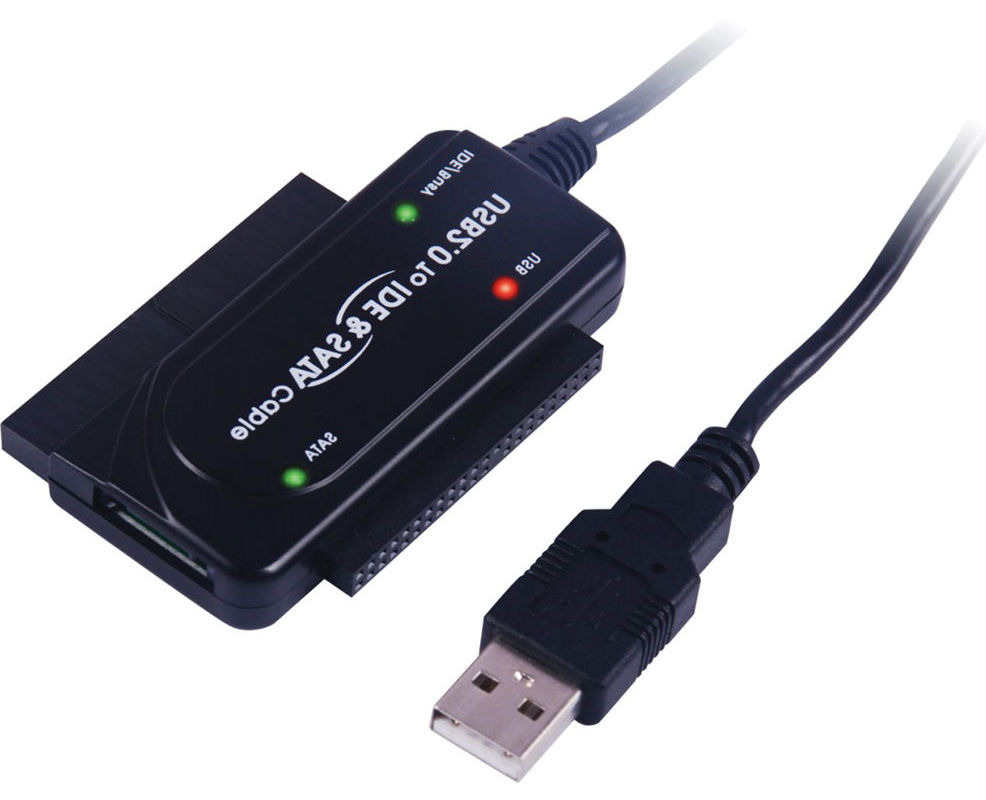

Самым популярным адаптером считается SATA на IDE и наоборот. Поскольку IDE является устаревшей версией, то потребность в переходниках практически отпала. Раньше этот вопрос был актуален, поскольку многие устройства, и материнские платы в том числе, работали с ATA. Сейчас же все оборудование работает на разных ревизиях SATA (преимущественно на третьей), поэтому не требует адаптеров.
Вопрос о переходниках может быть актуальным в случае более современных интерфейсов. Так, некоторые пользователи ищут адаптер mSATA-M.2 или USB-SATA.
