Что такое алгоритм

В широком смысле алгоритм — это последовательность действий, которые нужно выполнить, чтобы получить определённый результат.

Слово «алгоритм» произошло от имени персидского математика Абу Абдуллаха аль-Хорезми. В своём труде «Китаб аль-джебр валь-мукабала» учёный впервые дал описание десятичной системы счисления. А наука алгебра получила своё название в честь его книги.

Мы часто пользуемся алгоритмами в повседневной жизни. Например, когда хотим приготовить кофе в капсульной кофемашине, руководствуемся примерно таким алгоритмом:

1. Устанавливаем капсулу.

2. Проверяем уровень воды в специальном отсеке.

3. Если воды недостаточно — доливаем.

4. Ставим чашку под кран кофемашины.

5. Запускаем кофемашину.

6. Выключаем кофемашину, когда чашка наполнилась.

7. Достаём кружку.

Если не перепутать порядок шагов, то с помощью такой инструкции любой сможет порадовать себя чашкой горячего кофе. Достаточно лишь знать, как установить капсулу и включить/выключить кофемашину.

С компьютерами намного сложнее. Им неизвестно, что значит «установить капсулу», «долить воду», «запустить кофемашину» и так далее. Чтобы запрограммировать робота-баристу под определённую модель бытовой техники, алгоритм придётся расписать более детально:

1. Возьми штепсельную вилку шнура питания кофемашины.

2. Вставь штепсельную вилку в розетку.

3. Проверь, есть ли вода в отсеке для воды.

4. Если воды недостаточно:

4.1. Подними крышку отсека.

4.2. Возьми кувшин с водой.

4.3. Лей воду из кувшина в отсек, пока он не заполнится.

4.4. Закрой крышку отсека.

4.5. Поставь кувшин с водой на стол.

5. Открой крышку кофемашины.

6. Возьми из коробки капсулу с кофе.

7. Вставь капсулу в отсек для капсулы.

8. Закрой крышку кофемашины.

9. Поверни рычаг кофемашины вправо.

10. Когда чашка наполнится, поверни рычаг кофемашины влево.

11. Возьми кружку.

12. Принеси кружку хозяину.

Конечно, если мы собираем робота с нуля, то даже такой детализации будет недостаточно. Каждую процедуру ещё нужно будет реализовать на языке программирования (например, на C++ или Python), что само по себе — нетривиальная задача. Тем не менее описание стало более точным и формальным.

C научной точки зрения определение алгоритма, которое мы дали выше, не совсем точное. Ведь не всякую последовательность действий, приводящую к результату, можно назвать алгоритмом.

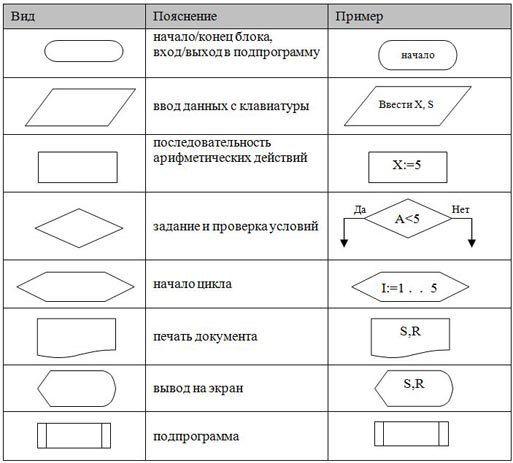

Элементы блок-схем алгоритмов

Блок-схема представляет собой совокупность символов, соответствующих этапам работы алгоритма и соединяющих их линий. Пунктирная линия используется для соединения символа с комментарием. Сплошная линия отражает зависимости по управлению между символами и может снабжаться стрелкой. Стрелку можно не указывать при направлении дуги слева направо и сверху вниз. Согласно п. 4.2.4, линии должны подходить к символу слева, либо сверху, а исходить снизу, либо справа.

Есть и другие типы линий, используемые, например, для изображения блок-схем параллельных алгоритмов, но в текущей статье они, как и ряд специфических символов, не рассматриваются. Рассмотрены лишь основные символы, которых всегда достаточно студентам.

Терминатор начала и конца работы функции

Терминатором начинается и заканчивается любая функция. Тип возвращаемого значения и аргументов функции обычно указывается в комментариях к блоку терминатора.

Операции ввода и вывода данных

В ГОСТ определено множество символов ввода/вывода, например вывод на магнитные ленты, дисплеи и т.п. Если источник данных не принципиален, обычно используется символ параллелограмма. Подробности ввода/вывода могут быть указаны в комментариях.

Выполнение операций над данными

В блоке операций обычно размещают одно или несколько (ГОСТ не запрещает) операций присваивания, не требующих вызова внешних функций.

Блок, иллюстрирующий ветвление алгоритма

Блок в виде ромба имеет один вход и несколько подписанных выходов. В случае, если блок имеет 2 выхода (соответствует оператору ветвления), на них подписывается результат сравнения — «да/нет». Если из блока выходит большее число линий (оператор выбора), внутри него записывается имя переменной, а на выходящих дугах — значения этой переменной.

Вызов внешней процедуры

Вызов внешних процедур и функций помещается в прямоугольник с дополнительными вертикальными линиями.

Начало и конец цикла

Символы начала и конца цикла содержат имя и условие. Условие может отсутствовать в одном из символов пары. Расположение условия, определяет тип оператора, соответствующего символам на языке высокого уровня — оператор с предусловием (while) или постусловием (do … while).

Подготовка данных

Символ «подготовка данных» в произвольной форме (в ГОСТ нет ни пояснений, ни примеров), задает входные значения. Используется обычно для задания циклов со счетчиком.

Соединитель

В случае, если блок-схема не умещается на лист, используется символ соединителя, отражающий переход потока управления между листами. Символ может использоваться и на одном листе, если по каким-либо причинам тянуть линию не удобно.

Комментарий

Комментарий может быть соединен как с одним блоком, так и группой. Группа блоков выделяется на схеме пунктирной линией.

Источники информации по блок схеме

Источник	Описание
Учебники по программированию	Многие учебники по программированию содержат главы или разделы, посвященные блок-схемам. В них приводятся основные правила и принципы построения блок-схем, а также примеры и задачи для самостоятельной практики.
Онлайн-курсы по программированию	На платформах для онлайн-обучения часто предлагаются курсы, где вы можете изучить блок-схемы и их применение в программировании. Такие курсы обычно содержат видеолекции, практические задания и тесты.
Техническая литература	В технической литературе, посвященной программированию и алгоритмам, можно найти главы, статьи и книги, где подробно описывается теория блок-схем и их применение в различных областях.
Интернет-ресурсы	Существует множество веб-сайтов, форумов и блогов, на которых можно найти информацию о блок-схемах. Там пользователи делятся своим опытом, задают вопросы, обсуждают проблемы и делятся полезными материалами.

Необходимо отметить, что для начинающих, лучше начать с основных источников информации, таких как учебники и онлайн-курсы. Такой подход позволит получить фундаментальные знания и практическую базу для применения блок-схем в реальной работе.

Способы описания алгоритмов

О блок-схеме, как об основном способе представления алгоритмов, мы уже поговорили. Но кроме блоков, есть и другие методы:

1. Словесное описание — это когда структура алгоритма описывается естественным языком. Лучше всего вспомнить любой бытовой прибор (утюг, телевизор, микроволновую печь, холодильник и т. п.). Все эти приборы имеют инструкцию по эксплуатации, то есть перед нами типичное описание алгоритма словами, с учётом которых прибором надо пользоваться. Такой способ не формализован и не учитывает все возможные ситуации, возникающие при эксплуатации. К недостаткам словесного описания относят и неоднозначность толкования некоторых терминов.
   Представьте, что вы куда-то собрались, и вас интересует погода на улице. Словесное описание будет приблизительно таким:
   1) смотрим на градусник, определяем температуру на улице;
   2) если температура ниже 0, надеваем шубу, если выше — куртку.
2. Псевдокод — в этом случае можно говорить о естественном и частично формализованном языке, то есть это описание уже позволяет определить главные этапы решения задачи, что необходимо перед составлением программы — точной записи на языке программирования. Псевдокод характеризуется уже наличием формализованных конструкций и общепринятой математической символикой, однако строгих синтаксических правил по записи не существует.
3. Блок-схема. Схему, состоящую из блоков и линий, включая значения наиболее часто используемых блоков, уже рассмотрели выше. Но вернёмся к нашему примеру с погодой:
4. Программа — описание, созданное на языке алгоритмического программирования. Такой вариант характеризуется высокой степенью формализации, то есть появление программы позволяет решать прикладные задачи. В форме программы описываемый ранее пример будет выглядеть следующим образом:

Примеры использования блок-схем

1. Разработка программы

Блок-схемы часто применяются при разработке программ для определения логики и последовательности выполнения операций. На них можно отобразить все шаги программы, условные операторы, циклы и другие элементы. Это помогает программисту лучше понять структуру программы, выявить возможные ошибки и оптимизировать её работу.

Пример блок-схемы разработки программы:

+----------------------+|       Начало         |+----------------------+|V+----------------------+|    Ввод данных       |+----------------------+|V+----------------------+|    Обработка данных  |+----------------------+|V+----------------------++----------------------+|V+----------------------+|       Конец          |+----------------------+

2. Анализ алгоритма

Блок-схемы используются для анализа алгоритмов, то есть последовательности действий, которые нужно выполнить для решения определенной задачи. Они позволяют наглядно представить каждый шаг алгоритма, его зависимость от предыдущих шагов, условия и циклы.

Пример блок-схемы анализа алгоритма:

+----------------------+|       Начало         |+----------------------+|V+----------------------+|      Условие 1       |+----------------------+|+------+------+|             |V             V+----------------------+|      Действие 1      |+----------------------+|V+----------------------+|     Условие 2        |+----------------------+|+------+------+|             |V             V+----------------------+|    Действие 2        |+----------------------+|V+----------------------+|       Конец          |+----------------------+

3. Создание инструкций

Блок-схемы могут быть использованы для создания инструкций по выполнению определенной задачи. В этом случае каждый шаг задачи описывается с помощью блок-схемы, что делает инструкцию более наглядной и понятной.

Пример блок-схемы для инструкции по сборке мебели:

+----------------------+|       Начало         |+----------------------+|V+----------------------+|   Распаковать детали |+----------------------+|V+----------------------+|    Собрать раму      |+----------------------+|V+----------------------+|   Прикрепить столешницу|+----------------------+|V+----------------------+|   Прикрепить ножки   |+----------------------+|V+----------------------+|       Конец          |+----------------------+

4. Обучение программированию

Пример блок-схемы для обучения программированию:

+----------------------+|       Начало         |+----------------------+|V+----------------------+|    Ввод числа        |+----------------------+|V+----------------------+|    Умножение на 2    |+----------------------+|V+----------------------++----------------------+|V+----------------------+|       Конец          |+----------------------+

Блок-схемы являются важным инструментом в информатике и программировании, помогая визуализировать и анализировать сложные процессы. Их использование позволяет улучшить понимание и эффективность работы с программами и алгоритмами.

Примеры блок-схем

В качестве примеров, построены блок-схемы очень простых алгоритмов сортировки, при этом акцент сделан на различные реализации циклов, т.к. у студенты делают наибольшее число ошибок именно в этой части.

Сортировка вставками

Массив в алгоритме сортировки вставками разделяется на отсортированную и еще не обработанную части. Изначально отсортированная часть состоит из одного элемента, и постепенно увеличивается.

На каждом шаге алгоритма выбирается первый элемент необработанной части массива и вставляется в отсортированную так, чтобы в ней сохранялся требуемый порядок следования элементов. Вставка может выполняться как в конец массива, так и в середину. При вставке в середину необходимо сдвинуть все элементы, расположенные «правее» позиции вставки на один элемент вправо. В алгоритме используется два цикла — в первом выбираются элементы необработанной части, а во втором осуществляется вставка.

Блок-схема алгоритма сортировки вставками

В приведенной блок-схеме для организации цикла используется символ ветвления. В главном цикле (i Блок-схема алгоритма сортировки пузырьком

На блок-схеме показано использование символов начала и конца цикла. Условие внешнего цикла (А) проверяется в конце (с постусловием), он работает до тех пор, пока переменная hasSwapped имеет значение true. Внутренний цикл использует предусловие для перебора пар сравниваемых элементов. В случае, если элементы расположены в неправильном порядке, выполняется их перестановка посредством вызова внешней процедуры (swap). Для того, чтобы было понятно назначение внешней процедуры и порядок следования ее аргументов, необходимо писать комментарии. В случае, если функция возвращает значение, комментарий может быть написан к символу терминатору конца.

Сортировка выбором

В сортировке выбором массив разделяется на отсортированную и необработанную части. Изначально отсортированная часть пустая, но постепенно она увеличивается. Алгоритм производит поиск минимального элемента необработанной части и меняет его местами с первым элементом той же части, после чего считается, что первый элемент обработан (отсортированная часть увеличивается).

Блок-схема сортировки выбором

На блок-схеме приведен пример использования блока «подготовка», а также показано, что в ряде случаев можно описывать алгоритм более «укрупнённо» (не вдаваясь в детали). К сортировке выбором не имеют отношения детали реализации поиска индекса минимального элемента массива, поэтому они могут быть описаны символом вызова внешней процедуры. Если блок-схема алгоритма внешней процедуры отсутствует, не помешает написать к символу вызова комментарий, исключением могут быть функции с говорящими названиями типа swap, sort, … .

На блоге можно найти другие примеры блок-схем:

Часть студентов традиционно пытается рисовать блок-схемы в Microsoft Word, но это оказывается сложно и не удобно. Например, в MS Word нет стандартного блока для терминатора начала и конца алгоритма (прямоугольник со скругленными краями, а не овал). Наиболее удобными, на мой взгляд, являются утилиты MS Visio и yEd , обе они позволяют гораздо больше, чем строить блок-схемы (например рисовать диаграммы UML), но первая является платной и работает только под Windows, вторая бесплатная и кроссплатфомренная. Все блок-схемы в этой статье выполнены с использованием yEd.

Шаг 2: Определение алгоритма работы подпрограммы

После того, как вы определились с целью и названием подпрограммы, следующим шагом является определение алгоритма работы подпрограммы. Алгоритм — это последовательность шагов, которые необходимо выполнить для достижения поставленной цели.

Алгоритм работы подпрограммы можно представить в виде блок-схемы, которая поможет вам наглядно представить последовательность действий. Блок-схема состоит из различных блоков, которые представляют отдельные действия или операции, и связей между ними, показывающих порядок выполнения операций.

Определение алгоритма работы подпрограммы включает в себя:

• Определение входных и выходных данных подпрограммы
• Определение последовательности действий для достижения поставленной цели
• Определение условий или ветвлений, которые могут изменить последовательность выполнения действий
• Определение циклов или повторяющихся действий

Рекомендуется использовать стандартные символы исходного кода блок-схемы, такие как прямоугольник для действий или операций, ромб для условий и овал для входных и выходных данных.

Пример алгоритма работы подпрограммы:

1. Получить входные данные
2. Проверить условие

3. Если условие истинно, выполнить следующие действия:

   • Выполнить операцию A
   • Выполнить операцию B
4. Выполнить операцию C
5. Вывести выходные данные

Определение алгоритма работы подпрограммы поможет вам понять, какие шаги необходимо выполнить, чтобы достичь поставленной цели. Это важный этап разработки подпрограммы, который поможет вам избежать ошибок и упущений при создании и реализации кода.

Технология разработки Рабочих мест для автоматизации производственных процессов и управленческого учета

Автоматизировать производственные процессы в 1С:ERP без доработки типовых механизмов очень сложно. А дорабатывать типовые механизмы 1С:ERP не всегда оправданно. Решением может стать технология разработки Рабочих мест, которая позволяет автоматизировать самые сложные участки последовательно – шаг за шагом, процесс за процессом. Расскажем о том, как помочь пользователям вводить большое количество данных, не нарушая порядок ввода и полноту заполнения всех необходимых реквизитов, и как вовлечь сотрудников Заказчика в разработку и тестирование функционала Рабочих мест.

15

Какими бывают алгоритмы

Алгоритмы могут иметь разную конструкцию. Расскажем об основных их видах.

Линейные

Это алгоритмы, предполагающие выполнение действий в строго заданном порядке, где одно следует за другим без повторений и пересечений. Таким алгоритмом можно описать простейшие бытовые операции, например, уже упомянутый рецепт яичницы.

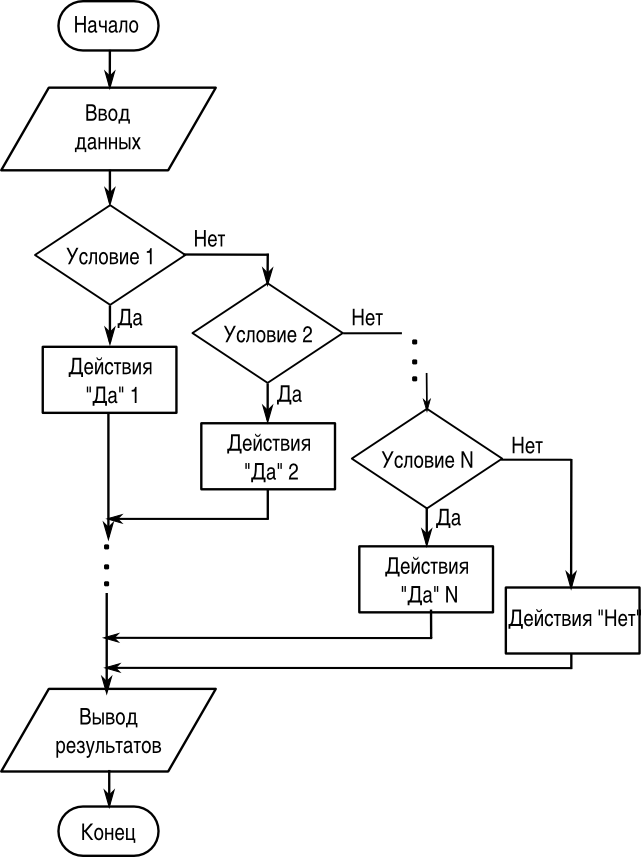

Ветвящиеся

Такие алгоритмы предполагают возможность выбора. В последовательности шагов возникает развилка: те или иные действия выполняются, если верны соответствующие условия.

Для ветвящегося алгоритма необходимо сделать выбор между истиной (true) и ложью (false).

Например, чтобы приготовить ужин, мать посылает ребенка в магазин и дает ему инструкцию: если будет багет, купить его, если нет — взять Бородинский.

Если вместо ребенка представить машину, то процесс покупки будет таким:

1. Прийти в магазин.
2. Есть ли на полке багет?
3. Ответ true — покупает багет и несет его домой.
4. Ответ false — покупает Бородинский.

Записывать такой алгоритм в виде списка неудобно, зато он хорошо укладывается в блок-схему. Об этом мы поговорим ниже.

Циклические

В составе таких алгоритмов есть цикл — набор действий, которые повторяются несколько раз. Количество повторений либо задают в качестве числа, либо ставят в зависимость от определенных условий. Но бывают и бесконечные циклы.

Цикличность дает возможность существенно упростить алгоритмы: если записывать их в линейном или ветвистом виде, инструкция будет содержать большое количество шагов.

С помощью цикла можно дать инструкцию по уборке:

1. Пройдитесь тряпкой по поверхности.
2. Поверхность грязная?
3. Если да, пройдитесь по ней снова.
4. Поверхность грязная?
5. Если нет, уборка закончена.

Аналогично можно и задать несколько шагов. Для уборки это делать нецелесообразно. Но, например, чтобы смолоть кофе в ручной кофемолке, нужно провести 10 циклов прокрутки механизма.

Рекурсивные

Рекурсия позволяет алгоритму самому вызывать себя, используя другие входные данные. Таким образом задачу делят на составные части. По структуре они идентичны исходной, но в упрощенном виде.

Рекурсия — одна из самых сложных тем в алгоритмическом программировании.

Есть несколько популярных типов алгоритмов, которые чаще всего встречаются в реальных задачах:

• Сортировка — типовая операция, позволяющая работать с данными. Существуют алгоритмы быстрой сортировки, методом слияния и т.д.;
• Поиск — нахождение элемента в большом наборе данных. Для этого используют хеш-таблицы или бинарный поиск;
• Поиск с возвратом — общий метод, решающий задачи, в которых нужно провести полный перебор всех возможных вариантов;
• Графы — алгоритм для нахождения кратчайшего пути между двумя узлами или для выявления связности;
• Рандомизирование — поиск случайного решения. Такие алгоритмы используют в игровой индустрии.

Шаг 2: Определение алгоритма работы подпрограммы

После того, как вы определились с целью и названием подпрограммы, следующим шагом является определение алгоритма работы подпрограммы. Алгоритм — это последовательность шагов, которые необходимо выполнить для достижения поставленной цели.

Алгоритм работы подпрограммы можно представить в виде блок-схемы, которая поможет вам наглядно представить последовательность действий. Блок-схема состоит из различных блоков, которые представляют отдельные действия или операции, и связей между ними, показывающих порядок выполнения операций.

Определение алгоритма работы подпрограммы включает в себя:

• Определение входных и выходных данных подпрограммы
• Определение последовательности действий для достижения поставленной цели
• Определение условий или ветвлений, которые могут изменить последовательность выполнения действий
• Определение циклов или повторяющихся действий

Рекомендуется использовать стандартные символы исходного кода блок-схемы, такие как прямоугольник для действий или операций, ромб для условий и овал для входных и выходных данных.

Пример алгоритма работы подпрограммы:

1. Получить входные данные
2. Проверить условие

3. Если условие истинно, выполнить следующие действия:

   • Выполнить операцию A
   • Выполнить операцию B
4. Выполнить операцию C
5. Вывести выходные данные

Определение алгоритма работы подпрограммы поможет вам понять, какие шаги необходимо выполнить, чтобы достичь поставленной цели. Это важный этап разработки подпрограммы, который поможет вам избежать ошибок и упущений при создании и реализации кода.

Шаг 5. Знать основные правила построения блок-схем

Для удобства полезно знать несколько полезных советов или негласных логичных правил, которые позволят строить поэтапную блок-схему.

• Обязательно в схеме должно присутствовать два блока – это «Начало» и «Конец». Очевидно, что у любого алгоритма или бизнес-процесса может быть только одно начало или только один конец.
• Начальный блок связывается с конечным посредством линий связи, которые могут быть дополнены различными промежуточными операциями. Из всех блоков, кроме конечного, должны выходить линии потока.
• Все блоки удобно пронумеровывать. Так легче ориентироваться и вам при разборе схемы, и тому, кто пытается осмыслить полученный вами результат.
• Не секрет, что линии делятся на входящие и выходящие. Если блоки не начальные или конечные, или концевые для конкретной ветки, то одна и та же линия является для одного блока выходящей, а для другого входящей.
• Допускается наличие разрывов в линиях потока. Это обычное дело! Ведь у каждого ответвления рано или поздно происходит логическое завершение.
• Логика процесса может быть линейная, разветвляющаяся или циклическая. Предположительно, тут вопрос появиться не должно Если блоки на прямой линии — это линейный вариант. Если на схеме есть разветвления — то схема разветвляющаяся (всегда реальная схема такая). Циклическая — для программиста обычное дело, а вот для бизнес-аналитика более редкая. Скажем, заправка автомобиля перед каждым рейсом — это циклическая операция.

Что такое UML

Официальное определение из википедии.

UML– унифицированный язык моделирования (Unified Modeling Language) – это система обозначений, которую можно применять для объектно-ориентированного анализа и проектирования. Его можно использовать для визуализации, спецификации, конструирования и документирования программных систем.

Проще говоря, если посмотреть картинки в поисковых системах, то станет понятно, что UML – это что-то про схемы, стрелочки и квадратики.

Важно, что UML переводится как Unified Modeling Language. Главное здесь слово Unified

То есть наши картинки поймём не только мы, но и остальные, знающие UML. Получается, это такой международный язык рисования схем.

Плюсы и минусы UML-проектирования:

Плюсы:

• возможность посмотреть на задачу с разных точек зрения;
• другим программистам легче понять суть задачи и способ ее реализации;
• диаграммы сравнительно просты для чтения после достаточно быстрого ознакомления с их синтаксисом.

Минусы:

• трата времени;
• необходимость знания различных диаграмм и их нотаций.

Для того, чтобы разобраться, нужно ли именно вам использовать UML, необходимо рассмотреть основные диаграммы. Благодаря им складывается общая картина, дающая представление о возможностях выражения архитектурных идей в рамках бизнес-задач.

Все представленные ниже диаграммы связаны между собой. Комбинируя их, мы можем добиться необходимого уровня декомпозиции отдельно взятых задач.

Предлагаю познакомиться с одними из самых полезных и часто используемых диаграмм.

Речь пойдет о диаграммах последовательности, состояний, деятельности и самой сложной из них — диаграмме классов.

Что такое блок-схема?

Блок-схема – это графическая модель алгоритма, которая позволяет проиллюстрировать порядок выполнения операций. Она представляется в виде набора блоков, соединенных стрелками, которые показывают направление передачи управления. Блок-схемы позволяют упростить понимание сложных алгоритмов и моделировать их работу.

Блок-схемы применяются во многих областях, где важно анализировать и оптимизировать процесс выполнения сложных задач. В частности, блок-схемы применяются в программировании, системном проектировании, производственных процессах и др

Блок-схемы позволяют проиллюстрировать все этапы выполнения задачи, выявить узкие места и улучшить производительность.

Блок-схемы состоят из блоков, каждый из которых отображает выполнение определенной операции. Каждый блок имеет свое имя и описание. Также блок-схемы содержат стрелки, которые указывают на порядок выполнения операций. Чтение блок-схемы начинается с блока начала, затем по стрелкам происходит переход к следующим блокам и так далее, пока не будет достигнут блок окончания.

Блок-схемы обладают простотой и наглядностью, что позволяет ускорить процесс проектирования и сократить количество ошибок. С их помощью легко выявлять проблемы, исправлять ошибки и улучшать процессы.

• Блок-схемы помогают разделить алгоритм на отдельные блоки, что упрощает понимание его работы;
• Блок-схемы представляются в виде графической модели, что позволяет проиллюстрировать работу алгоритма и наглядно представить все этапы его выполнения;
• Блок-схемы удобны для анализа и оптимизации процессов, что позволяет улучшить производительность и сократить время выполнения задач.

Определение блок-схемы

Блок-схема, также называемая диаграммой блоков, — это графическое изображение алгоритма, которое позволяет описать последовательность действий, производимых в процессе решения определенной задачи. Блок-схема представляет собой набор графических символов, каждый из которых выполняет определенную функцию и связывается с другими символами стрелками.

Блок-схема является важным инструментом для программистов, так как она позволяет визуально представить алгоритм и выявить возможные ошибки еще до того, как программа будет написана на языке программирования.

Графический язык блок-схем используется для создания структурированных программ, алгоритмов поиска ошибок и отладки программного обеспечения.

Символы блок-схем могут быть разных форм и размеров и выполнять различные функции. Например, прямоугольники обозначают блоки действий, ромбы — условные операторы, а окружности — блоки ввода/вывода данных. Они соединяются стрелками, которые указывают направление выполнения программы.

Зачем нужна блок-схема в программировании?

Блок-схема — это графическое представление логики работы программы, созданной на базе алгоритма. Эта схема разделяет алгоритм программы на отдельные блоки и подробно описывает каждый из них.

Зачем же нужна блок-схема в программировании?

Понимание логики работы программы. Блок-схема помогает понять, как работает программа, даже если вы не знаете язык программирования, на котором она была написана

Это особенно важно, когда вы работаете в команде и можете встретиться со сценарием кода, написанного вами слишком давно.

Определение ошибок. Блок-схема может помочь обнаружить ошибки в программе

Когда вы видите, как работает программа на блок-схеме, вы сможете заметить, где возможно была допущена ошибка и поправить ее.

Оптимизация кода. Блок-схема помогает понять, как можно упростить алгоритм программы и сделать его более эффективным. Вы можете определять узкие места и улучшать различные элементы программы, чтобы она работала быстрее и была более эффективной.

Визуальное представление. Блок-схема предоставляет визуальное представление того, как работает программа. Это помогает лучше понимать ее работу и дает возможность легче объяснять ее другим людям.

В целом, блок-схемы в программировании — это отличный инструмент, который помогает программистам лучше понимать, отлаживать и оптимизировать код, а также способствует более удобному взаимодействию между командой разработчиков.
