Что такое форм-фактор материнской платы, ее размер и какую лучше выбрать для сборки пк

Цена

Стоимость новых корпусов находится в районе 1000-5000 рублей. Чем больше стоит корпус, тем больше USB-портов он имеет на передней панели, также повышается качество стали и улучшается дизайн. Лучше всего брать корпуса стоимостью примерно в 2000 рублей, так как они качественные и одновременно недорогие. Не стоит переплачивать за корпус, в большинстве случаев дорогие корпуса не сильно отличаются от бюджетных.

Вентиляторы и циркуляция воздуха

Чем больше вентиляторов, тем лучше охлаждение — это простое правило. Самый минимум для любого более-менее мощного компьютера — это два вентилятора, один из которых работает на вдув, а второй работает на выдув. Часто корпусы продаются со свободными местами, на которые можно установить дополнительные вентиляторы или радиаторы.

Если говорить о циркуляции, то лучше обратиться к мнению специалистов о конкретной модели, и прочесть или посмотреть несколько обзоров в интернете. Один из лучших примеров недорогого корпуса с очень продуманным путем воздуха — Silverstone RL06, который оснащен сразу тремя фронтальными 120-миллиметровыми вентиляторами и не имеет лишних элементов, которые бы мешали нормальной циркуляции.

Порты на передней и верхней панели

Передняя панель даже самого дешевого корпуса будет иметь не только кнопку включения, но и пару портов типа USB-A 2.0, а также аудиовыход и вход для микрофона. Но лучше выбрать что-то посовременнее — как минимум с парой USB-A 3.0 и одним USB-C. Встречаются корпусы и с вынесенными на переднюю панель элементами управления RGB-подсветки и вентиляторов.

Виды корпусов для ПК

В последние годы классический Tower стал самым распространенным вариантом, который по-прежнему остается актуальным.

Корпусы типа Tower представлены в нескольких видах и формах, и во многом зависят от желания производителя удивить клиентов своим дизайном или внутренним наполнением. Однако, чаще всего это стандартный прямоугольный блок с высотой около 40 см и шириной 20-25 см.

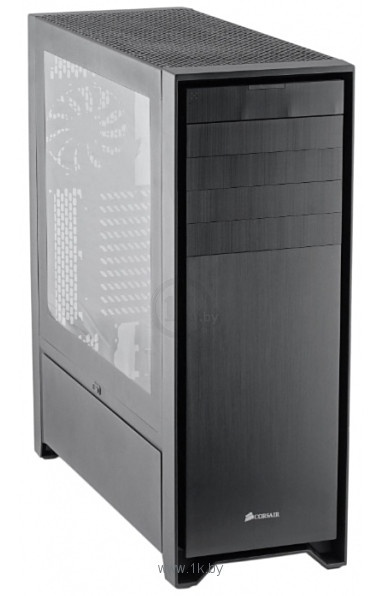

Full-Tower идеально подходит для очень серьезных и дорогих сборок ПК. Он обладает наибольшим количеством слотов, а высота корпуса превышает 50 см. Также в нем имеется восемь или более сокетов расширения, куда можно подключить, например, видеокарту.

Обычно на таких корпусах устанавливают от четырех до 12 слотов для жестких дисков. Они поддерживают материнки крупного размера с разъемами XL-ATX и E-ATX, а также стандартные форм-факторы, такие как Standard, Micro и Mini.

Если вы хотите собрать игровой ПК и вам нужно большое кастомное охлаждение, стоит купить Full-Tower.

Не забывайте приобрести соответствующий блок питания – мощные компоненты потребляют гораздо больше энергии.

Существуют также варианты Super-Tower и Ultra-Tower, которые еще больше и редко используются в домашних сборках. Чаще всего такие корпуса покупают для создания серверов или двухпроцессорных систем.

Для домашних сборок чаще всего люди выбирают Midi-Tower, так как он идеально сочетает в себе функциональность и удобный размер. В таком корпусе можно поместить практически все, и он не займет много места.

Дополнительные кулеры и слоты памяти, подсветка, мощные видеокарты – не волнуйтесь, все это и многое другое можно установить в Midi-Tower, если захотите.

В данном типе корпуса предусмотрены разъемы для практически всех материнских плат, а также отсеки 5,25 для дисководов, в случае если они вам понадобятся в 21-м веке по какой-либо причине. Кроме того, имеется шесть слотов расширения и два или более отсека размером 3,5 для накопителей, в зависимости от модели.

Мини- и Микро-башни

Эти типы корпусов немного компактнее своих аналогов, что отражается на их характеристиках. Однако и с их помощью возможно собрать игровой ПК. В большинстве случаев, однако, мини- и особенно микро-башни используются для создания обычных домашних компьютеров, не требующих огромных вычислительных мощностей.

Обычно в мини- и микро-башнях имеется один отсек размером 5,25 и один-два отсека размером 3,5 для дисков. В связи с более низкой высотой корпуса, количество слотов расширения уменьшается до трех-четырех. Допустимыми разъемами для материнской платы являются только Mini-ITX и Micro-ATX.

Если вы ищете небольшой компьютерный корпус, который можно легко взять с собой в поездку или на работу, и чтобы вы не беспокоились о его безопасности, то существуют еще более компактные варианты, называемые SFF (Small Form-Factor).

Они настолько маленькие, что их размеры измеряют не в сантиметрах, а в литрах, по объему.

В SFF-корпусы сложно установить мощные компоненты, которые бы работали надежно, поэтому они больше подходят для создания простых систем, таких как домашние кинотеатры или офисные компьютеры.

Халва сотрудничает с более чем 250 тысячами партнеров, включая магазины электроники. На веб-сайте DNS вам предоставляется возможность использовать удобный конфигуратор ПК, чтобы собрать компьютер, основываясь на вашем бюджете и предпочтениях. Или вы можете взглянуть на чужие сборки и иногда даже посмеяться над креативными названиями, которые придумывают пользователи. Готовую сборку можно заказать в ближайшем отделении DNS и оплатить покупку картой Совкомбанка, чтобы получить дополнительный кэшбэк или воспользоваться беспроцентной рассрочкой.

Форм-фактор материнской платы

 Загрузка …

При сборке компьютера особое внимание уделяют форм-фактору «материнки», поскольку от этих характеристик будет зависеть выбор остальных комплектующих. Данный термин подразумевает не только определенные габаритные размеры, но также слоты интерфейса для подключения процессора, оперативной памяти, видеокарты и различных карт расширения (например, ТВ-тюнера)

Обратите внимание

Параметр оказывает прямое воздействие как на внешний вид устройства, так и на аппаратную начинку. Несоответствующий выбор форм-фактора может стать препятствием в подключении одного из важных компонентов, например, процессора. Последний изготавливается в соответствии с так называемым сокетом – особым расположением контактов.

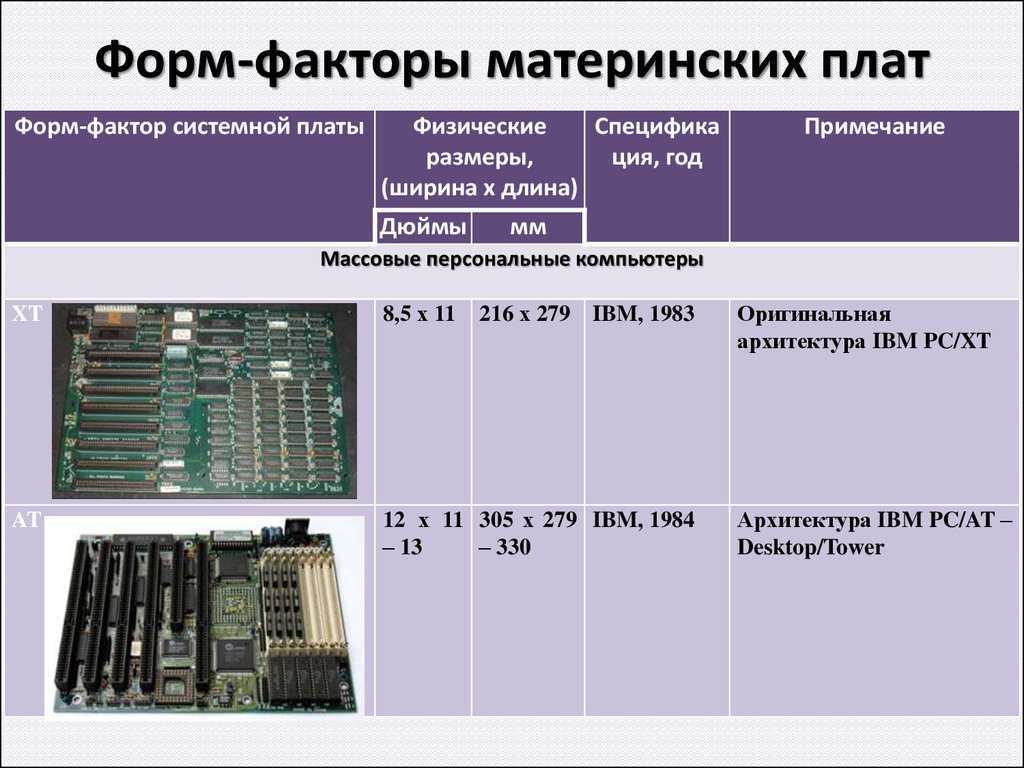

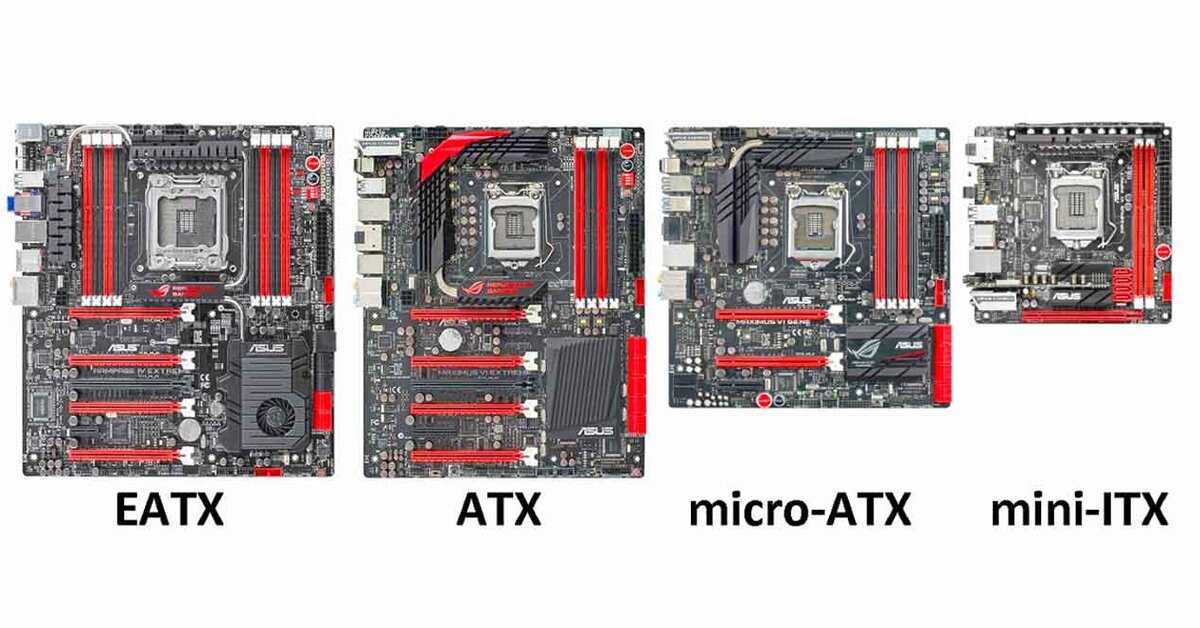

Наибольшее распространение получили следующие размеры материнских плат:

• ATX – самый распространенный и наиболее востребованный стандарт, который используется в большинстве стационарных компьютеров. Габариты составляют 30,5х24,2 см. Места на такой плате достаточно для всех необходимых комплектной базы: от 2-х до 4-х слотов ОЗУ, 1-2 слота видеокарты, до 4-х слотов PCI. Данный форм-фактор требует довольно просторного системного блока, но в отношении настольных ПК это не является минусом. Более того, преимуществом станет более эффективное охлаждение за счет удаленности элементов и наличия свободного места между ними.

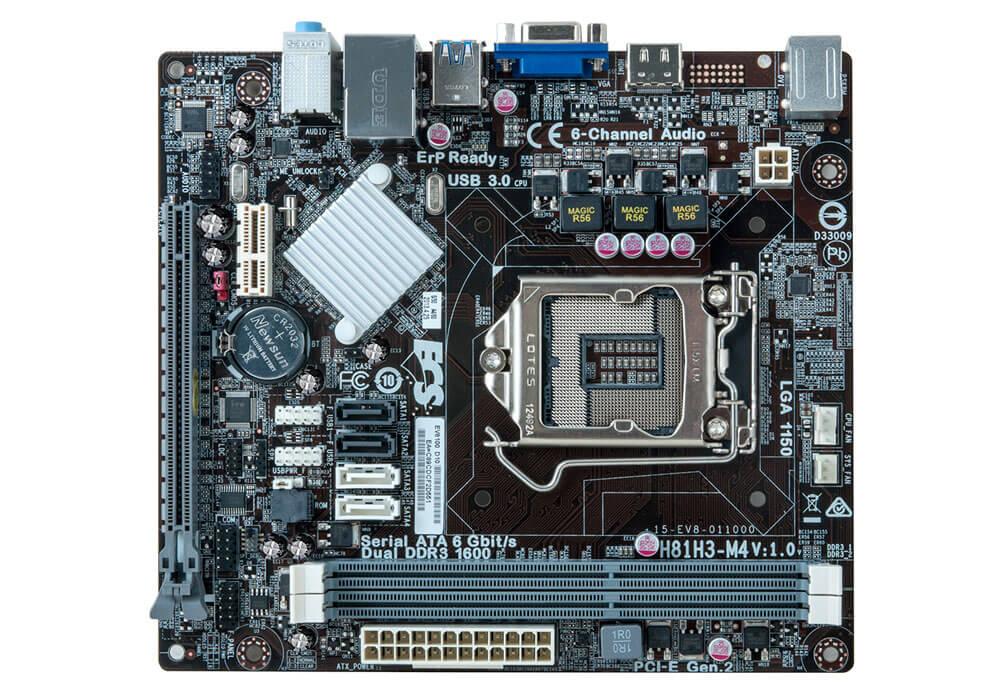

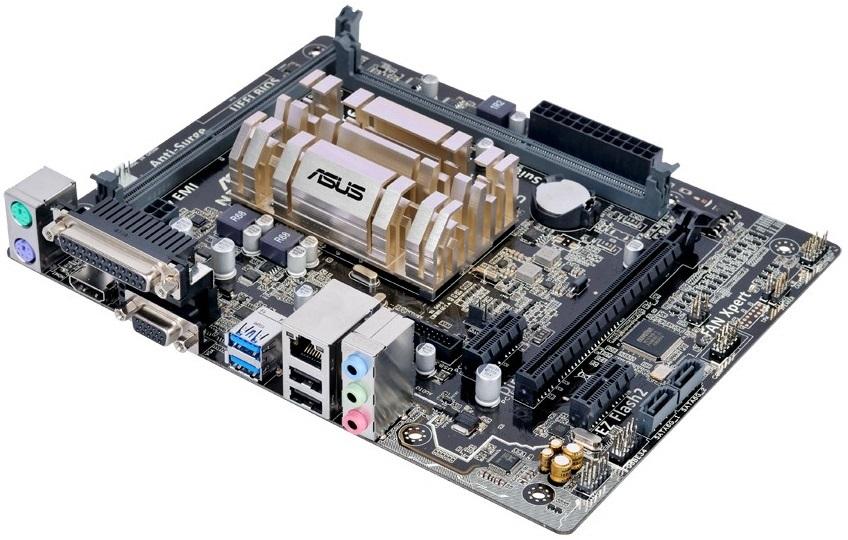

MicroATX – уменьшенная версия предыдущего стандарта. Утверждение касается габаритных размеров (24,4х24,4), а также комплектной базы (меньше слотов для установки комплектующих). Форм-фактор совместим с корпусом системного блока ATX, также он зачастую оснащается аналогичным чипсетом, но с меньшим количеством PCI. MicroATX нередко имеет выходы для подключения видеокарты, поскольку оснащается процессором со встроенным графическим ядром. Отсюда следует, что mATX – это материнская плата, которая в первую очередь ориентирована на построение офисных компьютеров, выполняющих рядовые задачи. В игровых системах практически не используется.

FlexATX – стандарт относится к упомянутому выше семейству, однако имеет еще более компактные размеры (22,9х19,1 см). Применяется в офисных компьютерах, совместим с корпусами ATX. Низкая стоимость достигается благодаря отсутствию слотов расширения, для подключения используются порты USB.

DTX и Mini-DTX – производятся компанией AMD для бюджетных компьютеров с небольшой производительностью и малым потреблением энергии. Размеры составляют 24,4х20,3 и 17х20,3 см соответственно. Совместимы с корпусами для ATX в отношении расположения креплений и разъемов подачи энергии.

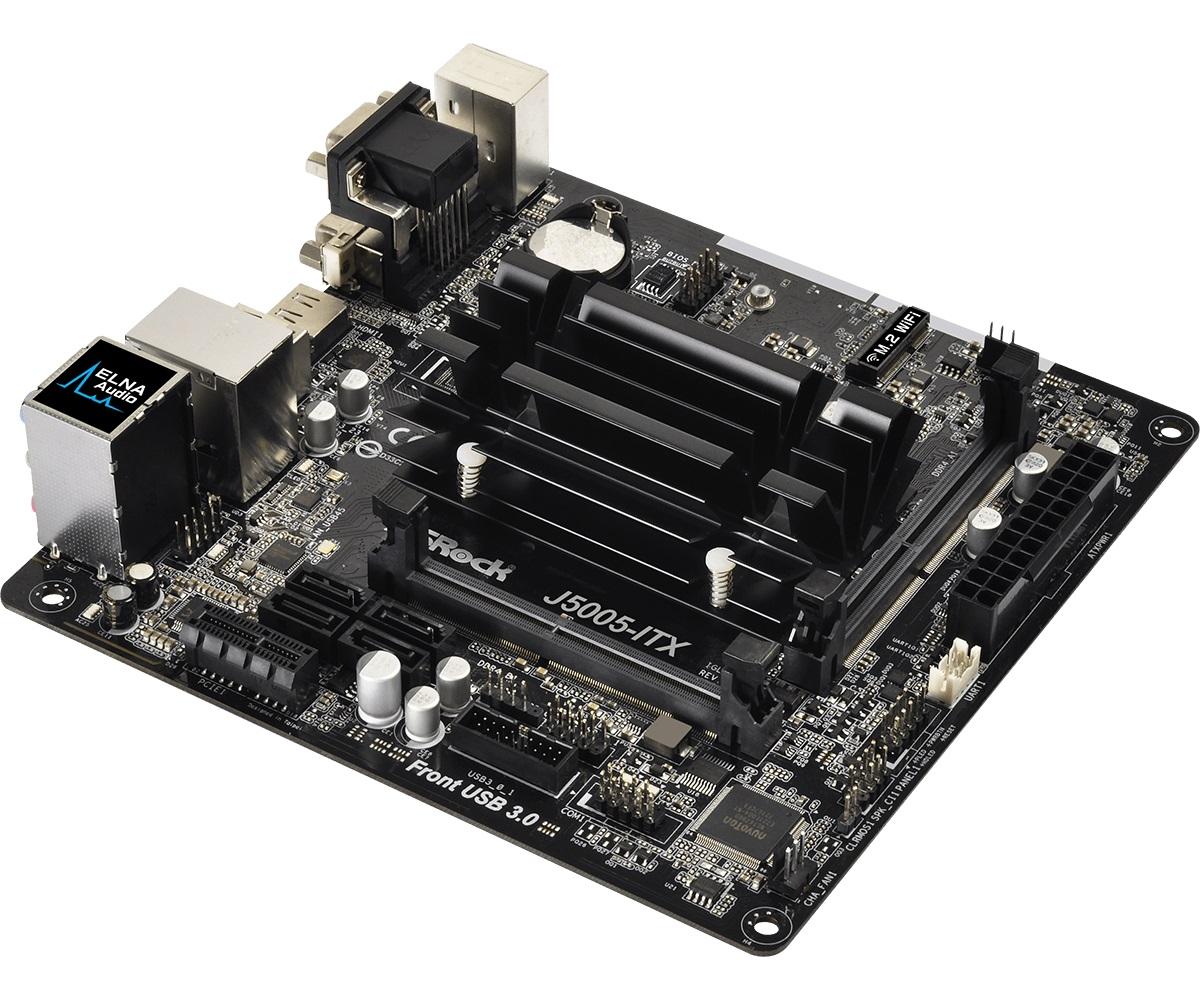

Mini-ITX – материнские платы выпускаются компанией VIA Technologies, по механическим и электрическим параметрам совместимы с ATX. Габариты – 17х17 см. На такую плату устанавливаются SSD-диски и процессоры с пассивным охлаждением. Они нацелены на создание компактных и бесшумных мультимедийных систем.

Будет полезным

Существуют и другие форм-факторы плат, однако они применяются в серверных системах и будут мало интересны рядовому пользователю.

Форм-фактор – это важный параметр, который следует учитывать при покупке компьютерной техники. Если компоненты будут несовместимы, придется проводить их замену, что влечет дополнительные затраты денег и времени.

Корпус SFF (Small Form Factor)

Корпуса SFF занимают мало места. Благодаря своему маленькому размеру и небольшому весу, они могут служить неплохой альтернативой ноутбукам. Некоторые SFF снабжены ручками или специальными сумками, чтобы их было проще переносить. Такой корпус — отличный выбор для студента, так как им удобно пользоваться на занятиях, а потом еще взять на соревнования или даже домой на выходные. К тому же, у SFF есть серьезное преимущество перед ноутбуком, так как, обладая заведомо большей мощностью, он стоит намного дешевле.

Многие SFF снабжены материнскими платами, в которых предлагается варианты охлаждения, отличающиеся от стандартных теплоотводов и вентиляторов, используемых в других типах корпусов. Происходит это потому, что видео и звук на таких материнках встроены внутрь и не выделяют много тепла, соответственно, не требуют мощного охлаждения. Вдобавок, такое расположение уменьшает размер. Но у использования SFF есть свои недостатки. Так, они чаще всего ограничены только одним CD-дисководом.

Тыльная сторона блока

Устройство тыльной стороны системного блока не менее, а то и более интересно, чем передней. На ней расположены в несколько рядов выводы плат расширения, вставленных в слоты материнской платы, таких, как видеокарта, звуковая карта, сетевая карта, модем, и.т.д.  В тех же местах, где платы не установлены, находятся металлические заглушки.

Также на тыльной стороне параллельно одной из боковых стенок можно найти выводы самой материнской платы. Обычно это порты USB, порты PS/2 для мыши и клавиатуры, СОM и LPT-порты. Впрочем, СOM и особенно LPT-порты на современных материнских платах встречаются нечасто, так что вы можете их и не увидеть, поскольку редкое устройство в нынешние времена нельзя подключить к USB. Зато почти обязательно вы увидите среди разъемов системной платы разъемы встроенной сетевой карты, звуковой карты, и, несколько реже, видеовыход для подключения монитора.

Не стоит обделять вниманием и такое важное устройство, располагающееся в задней части системника, как блок питания. У него есть разъем для подключения компьютера к сети, а также, в большинстве случаев, кнопка для выключения блока. Она, кстати, расположена здесь не случайно

Следует помнить, что кнопка «Power» на самом деле не выключает из сети компьютер. Хотя система после выключения кнопкой питания находится в нерабочем состоянии, блок питания все равно подает питание на системную плату. Поэтому, если вы хотите, чтобы внутренности компьютера были по какой-либо причине полностью обесточены, но не желаете выдергивать шнур из разъема, то рекомендуется выключать компьютер именно кнопкой на блоке питания. Только не забудьте потом включить эту кнопку обратно, чтобы не ломать голову над тем, почему же системный блок не работает!

Она, кстати, расположена здесь не случайно. Следует помнить, что кнопка «Power» на самом деле не выключает из сети компьютер. Хотя система после выключения кнопкой питания находится в нерабочем состоянии, блок питания все равно подает питание на системную плату. Поэтому, если вы хотите, чтобы внутренности компьютера были по какой-либо причине полностью обесточены, но не желаете выдергивать шнур из разъема, то рекомендуется выключать компьютер именно кнопкой на блоке питания. Только не забудьте потом включить эту кнопку обратно, чтобы не ломать голову над тем, почему же системный блок не работает!

Кроме того, каждый уважающий себя блок питания имеет встроенный вентилятор охлаждения. Как правило, есть небольшой вентилятор и чуть ниже его на самом корпусе.

ATX (Advanced Technology eXtended)

Общий вид и размеры материнки формата ATX

Intel впервые представила материнскую плату (МП) этого форм-фактора в 1995 году. Полноразмерная материнка Standard ATX имеет высоту 305 мм и ширину 244 мм, или 12 x 9,6 дюйма. Когда вы планируете сборку ПК на базе МП ATX, вам надо подобрать компьютерный корпус того же стандарта, чтобы она у вас в него поместилась и вы смогли ее закрепить. Прекрасно подойдут Super-tower, Full-tower, Middle-tower и Mini-tower. Перед покупкой корпусов обязательно проверьте поддержку ими ATX.

Материнка ATX предназначена для работы с любыми системами. Имея минимум 4 слота для модулей оперативной памяти, она может поддерживать двух- или четырехканальную память, обеспечивая лучшую производительность. Так же это удобно для модернизации компа. Если на момент приобретения комплектующих у вас не хватает денег для покупку большего объема оперативки, вы можете сначала купить два модуля, а потом докупить еще два.

Платы ATX обычно имеют 7 слотов расширения, что позволяет запускать до 4 графических процессоров с Nvidia SLI или AMD Crossfire, если ваш корпус и блок питания подходят для питания и размещения такой системы или хватает денег на нее . Большое количество слотов расширения позволяет устанавливать адаптеры Bluetooth, хорошие звуковые карты, концентраторы USB и многое другое дополнительное оборудование, расширяющие возможности вашего ПК.

Материнские платы этого типа дают достаточно места для установки больших кулеров на процессор, разводки сложной VRMVRM (Voltage Regulation Module — модуль регулирования напряжения). В случае с материнской платой, регулирует подачу напряжения на центральный процессор. Сам VRM состоит из нескольких частей: PWM-контроллер (ШИМ-контроллер) Драйвер MOSFET-транзисторы Дроссель (индуктивность) Конденсатор, более удобной задней панели ввода-вывода, большего количества SATA и USB-разъемов. Для крепления к корпусу предусмотрено 8-9 монтажных отверстий.

Питание системной платы происходит от 24-контактного разъема блока питания с 6/8-контактным разъемом для питания центрального процессора, что позволяет запускать высокопроизводительные модели CPU и разгонять с разблокированным множителем.

Форм-фактор ATX лучше всего подходит для модернизации ПК. Можно организовать качественное охлаждение. Очень широк выбор различных корпусов под этот стандарт. Удобство сборки, как высокопроизводительных офисных компьютеров, так и игровых

К важной конструктивной особенности данного размера нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта или больших габаритов

Плюсы и минусы

Имеет полный набор разъемов ввода-вывода
Достаточно места для размещения радиаторов и вентиляторов
Возможность установить лучший VRM по сравнению с меньшими платами
Широкая вариативность сборки ПК различной мощности

Не помещается в компактные корпуса
Дороже mATX и mini-ITX

Материнские платы и процессоры

Если вы собираетесь заменить текущую материнскую плату ATX, это не означает, что вы обязательно сможете использовать тот же центральный процессор или ЦП на новой материнской плате.

Для начала вам нужно будет определить, использует ли ваша текущая материнская плата процессор AMD или процессор Intel. Эти компании используют совершенно разные технологии, поэтому материнская плата, предназначенная для процессора AMD, не будет работать с процессором Intel, и наоборот.

Чтобы узнать тип ЦП вашего компьютера, введите «Настройки» в меню Пуск Windows и выберите «Настройки». Нажмите «Система», а затем в нижней части левого меню нажмите «__О программе». Процессор указан в Технических характеристиках устройства. раздел.

Несколько лет назад и AMD, и Intel вносили столько частых изменений в свои процессоры, что было сложно уследить за всеми изменениями. Обновление материнской платы почти всегда означало, что вам нужно было обновить и процессор. Однако в последние годы продажи новых ПК сокращались, так как все больше людей используют планшеты и смартфоны в качестве основного средства подключения к Интернету. В результате, если вашему компьютеру всего пару лет, вполне вероятно, что новая материнская плата будет совместима с вашим текущим ЦП, а новый ЦП будет совместим с вашей текущей материнской платой. р>

Если в настоящее время у вас есть процессор Intel 9-го поколения, например i5, i7 или i9, найти совместимую материнскую плату в 2019 году не составит труда.

Традиционно AMD очень хорошо поддерживает совместимость своих процессоров со старыми технологиями. Если у вас есть процессор AMD, который вы приобрели за последние пару лет, он скорее всего будет совместим с новой материнской платой. Однако это часто зависит от диапазона совместимости, предлагаемого материнской платой.

И у AMD, и у Intel есть ресурсы, которые помогут вам определить, будет ли материнская плата совместима с их конкретными процессорами. Если вашей текущей материнской плате уже несколько лет, вполне возможно, что вы не сможете получить замену, которая подойдет для вашего старого процессора. В этом случае вам также придется заменить ЦП.

Горизонтальные и вертикальные корпуса

Расположение корпуса бывает в нескольких вариациях: горизонтальная и вертикальная. Как правило, большинство корпусов — вертикальные, однако, можно встретить и горизонтальные модели, которые чаще всего используются в рабочих целях, ведь на такой корпус можно поставить монитор, что значительно сэкономит место. Также горизонтальные корпуса можно встретить в качестве домашней мультимедийной станции, которые помимо основной задачи используются как подставка для телевизоров. Чаще всего, используются вертикальные корпуса, особенно – для игровых систем с габаритными комплектующими.

10 лучших корпусов для ПК

Отличное недорогое и тихое решение стандартного дизайна для мультимедиа-ПК или офисного компьютера. 1 вентилятор 120х120 мм, 1 порт USB 3.0 на лицевой панели и прочная нержавеющая сталь.

Хороший корпус для игрового ПК или рабочей станции среднего класса: не слишком высокая стоимость, два вентилятора 140х140 мм, два порта USB 3.0 спереди и очень строгий дизайн.

Стальной Full-tower для начинающих энтузиастов: три вентилятора 140х140 мм, два порта USB 3.0 на лицевой панели, четыре 5.25″ отсека и 8 3.5″ отсеков.

Бюджетное решение для игровых ПК: два 120х120 мм вентилятора, возможность установки пяти (!) дополнительных 140х140 мм вентиляторов, два порта USB 3.0 спереди, удобные механизмы крепления и очень привлекательная цена.

Красивый, дорогой и большой корпус для мощного игрового компьютера. Три 140х140 мм вентилятора, три порта USB 3.0 спереди, приятная подсветка красного цвета и интересная полупрозрачная боковая панель, которую легко открыть.

Огромный и не слишком дорогой для своего класса Super-tower с двумя вентиляторами (92х92 мм и 140х140 мм), парой USB 3.0 на лицевой панели и кучей отсеков и мест для установки дополнительных вентиляторов.

Небольшой стальной корпус премиум-класса для энтузиастов. Три 120х120 мм вентилятора, два порта USB 3.0 спереди, отличная защита от пыли и удобные ручки для переноски.

Корпус нестандартного вида для мультимедийных ПК — такой хорошо будет смотреться под телевизором или проекционным экраном. Довольно тихи, не слишком дорогой и не слишком вместительный (всего один отсек 5.25″).

Корпус с уникальной модульной конструкцией, рассчитанный на энтузиастов-игроманов. Оснащен тремя 200х200 вентиляторами (!), одним 140х140 мм вентилятором и имеет много места для установки компонентов.

Огромный, дорогой, но одновременно строгий и приятный глазу Super-Tower. Три 120х120 мм вентилятора, один 140х140 мм вентилятор, 2 порта USB 3.0 спереди, много места для компонентов и высочайшее качество материалов и сборки.

Передняя панель блока

Расскажем поподробнее о самых важных панелях блока – передней и задней. На передней панели расположены элементы управления компьютером. Большинство компьютеров имеют как минимум две обязательные кнопки – Power («Питание») и Reset («Перезагрузка»). Первая кнопка, как понятно из названия, предназначается для включения питания компьютера. Следует правда, учесть, что функции этой кнопки можно настраивать программно, при работе, например, в ОС Windows, и не всегда включение или выключение компьютера при помощи этой кнопки может приводить к нужным результатам. Другое дело кнопка Reset – перезагрузка. Эта кнопка осуществляет аппаратную перезагрузку и не зависит от программных настроек операционной системы. Кнопка Reset – это своеобразный спасательный круг для пользователя, который поможет ему перезагрузить зависшую систему и, таким образом, всплыть на поверхность.

Также на передней панели может быть расположено несколько индикаторов. Прежде всего, это индикатор питания, который показывает, включен ли компьютер в сеть. Часто, правда,  в современных блоках этот индикатор выполнен в виде подсветки кнопки Power. Иногда на передней панели может присутствовать и индикатор работы жесткого диска, обычно в виде красного светодиода. Этот индикатор может быть полезным в том случае, если вы не знаете, завис ли на самом деле компьютер или просто загружен какой-то работой – если красный огонек светится, значит, скорее всего, компьютер просто долго соображает.

Кроме того, на передней панели часто находятся разъемы USB, разъемы для подключения наушников, микрофона. Иногда спереди устанавливается и устройство для чтения флеш-карт.

Форм-факторы

Большинство более-менее стандартных корпусов можно разделить на четыре форм-фактора — SFF (Small Form Factor), Mini Tower, Mid Tower и Full Tower. Иногда в продаже встречаются и экстремально большие или эктремально маленькие корпусы — Super / Ultra Tower (для по-настоящему мощных рабочих станций или геймерских ПК без ограничений в бюджете и фантазии) и HTPC (для офиса или мультимедиа).

Никаких жестких рамок этих стандартов не существует. Впрочем, в подавляющем большинстве случаев можно использовать вот такую небольшую таблицу:

5.25-дюймовые отсеки нужны для оптических приводов (DVD и Blu-ray), кардридеров и контроллеров систем охлаждения. Почти всегда это устройство, доступ к которому можно получить снаружи корпуса.

3.5-дюймовые отсеки нужны для установки жестких дисков (HDD), кардридеров, USB-хабов и вентиляторов охлаждения. 2.5-дюймовые пригодятся для твердотельных накопителей (SSD) и «ноутбучных» жестких дисков. Стоит отметить, что 2.5-дюймовые накопители всегда можно установить и в 3.5-дюймовый отсек — для этого нужно использовать простой и дешевый переходник.

Слоты расширения нужны для установки графических карт, звуковых карт, сетевых карт (Wi-Fi, Bluetooth, Ethernet) и адаптеров. Стоит отметить, что видеокарты из-за массивных систем охлаждения часто занимают два или даже три слота.

Оптимальный размер корпуса для компьютера

При выборе корпуса для компьютера необходимо учитывать его размер, чтобы обеспечить оптимальную функциональность и удобство использования. Оптимальный размер корпуса зависит от различных факторов, включая количество компонентов, которые вы планируете установить, и доступное пространство в вашем рабочем помещении.

Существует несколько стандартных размеров корпусов, таких как ATX, Micro-ATX и Mini-ITX. ATX – самый распространенный форм-фактор, который обеспечивает достаточно места для установки различных компонентов и расширений. Micro-ATX является более компактным вариантом, который подходит для создания недорогих и компактных систем. Mini-ITX – самый маленький форм-фактор, который позволяет создать настольный компьютер миниатюрного размера.

При выборе оптимального размера корпуса также необходимо учесть возможность охлаждения компонентов. Большие корпусы имеют больше места для установки вентиляторов и системы охлаждения, что обеспечивает более эффективное охлаждение и уменьшает риск перегрева. Однако, если у вас нет много компонентов, которые требуют надежной системы охлаждения, то можно выбрать более компактный вариант.

Форм-фактор	Размеры (ШхВхГ)	Применение
ATX	305x244x420 мм	Создание высокопроизводительных систем
Micro-ATX	244x244x320 мм	Создание компактных систем
Mini-ITX	170x170x220 мм	Создание миниатюрных систем

Важно помнить, что выбор оптимального размера корпуса – это индивидуальный процесс, который зависит от ваших потребностей и ситуации. Рекомендуется заранее планировать установку компонентов и изучить требования к корпусу, чтобы выбрать подходящий вариант
