С чего начать!

Подробный обзор программы SolidWorks

Инженерная компьютерная графика считается в нашей стране самой развивающейся отраслью технических знаний. Но процесс создания нового изделия требует наличия времени и материальных затрат, а также состоит из проектирования и изготовления. Для облегчения процесса работы создана специальная программа SolidWorks, которую положительно оценили пользователи.

Программный продукт SolidWorks является самым распространенным инструментом, используемым для автоматизированного проектирования (САПР) и 3D моделирования. Пакет позволяет создать детали для предстоящей 3D печати. Это защищает проектанта от всевозможных ошибок, которые неизбежно появляются в процессе начертания проекций изделия вручную.

Программа для проведения трехмерного проектирования под названием SolidWorks в процессе работы использует привычный многим пользователям интерфейс Windows и при этом является полностью русифицированной. Все методические пособия также представлены на русском языке во всех доступных версиях.

Самые распространенные особенности SolidWorks:

1. Специальная библиотека с разнообразными стандартными компонентами и изделиями, содержащая детали с разным назначением и параметрами. В ней можно быстро найти любой объект или воспользоваться стандартным компонентом как деталью для модифицирования.
2. Привязки. Это самая интересная и актуальная особенность программы, позволяющая выполнять привязки прямо в модели. При этом рабочие элементы проектируемого предмета связываются между собой для предотвращения искажения построенного объекта при внесении необходимых изменений в саму модель.
3. Работа с разными уравнениями. В программе есть возможность связки всей модели с помощью уравнений, вынесенных в отдельный созданный документ текстового формата. При этом при смене одного элемента в объекте произойдет синхронное изменение всей модели.
4. Автоматическое построение чертежа прямо с модели. Такая особенность практически незаменима для проектирования разнообразных технических изделий. Получить чертежи с модели можно всего лишь за несколько кликов компьютерной мышью.

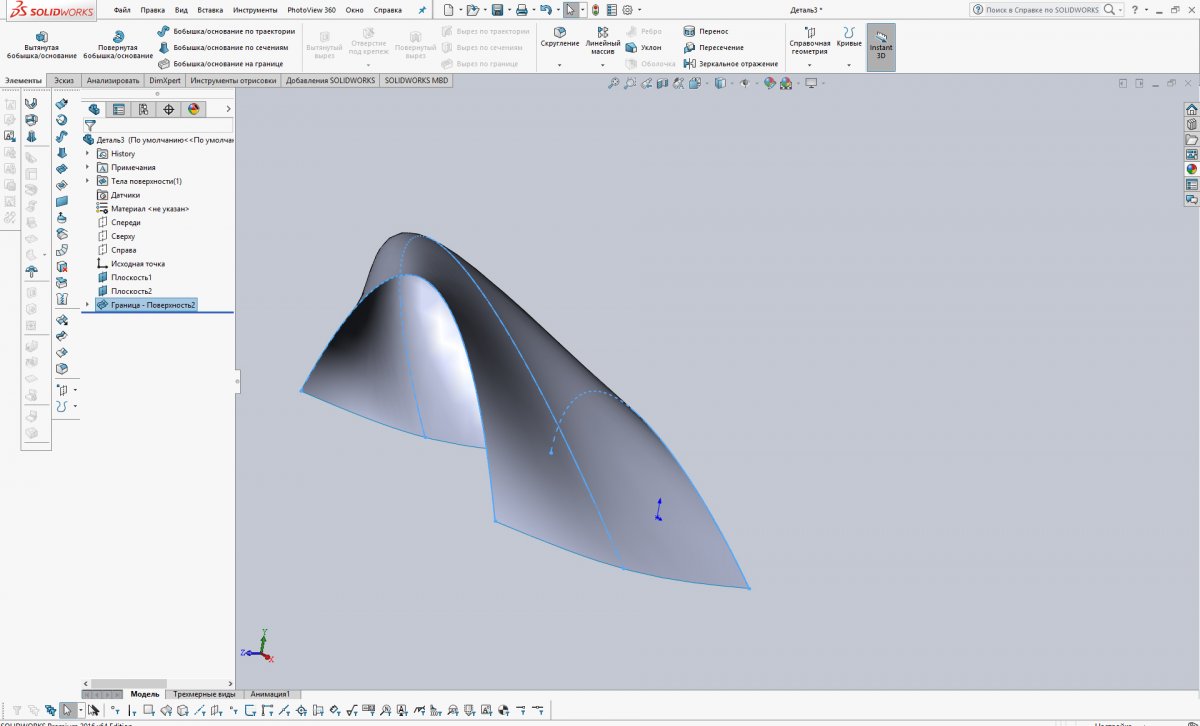

5. Наличие возможности сшивания поверхностей. Это позволяет получить твердотельную модель, которая станет пригодной для воспроизведения на используемом 3D принтере.

Книга позволит начинающему пользователю получить практические навыки работы в пакете трехмерного твердотельного моделирования SolidWorks 2010. Подробно описаны все основные принципы проектирования объектов машиностроения: построение эскиза, моделирование трехмерных деталей, составление из них узлов и агрегатов, оформление чертежей.

Особенности установки на разные операционные системы

SolidWorks 2020 – это программное обеспечение для 3D-моделирования, разработки и расчетов, которое позволяет создавать сложные инженерные конструкции и моделировать их поведение в реальных условиях. Но перед тем, как начать работу, нужно правильно установить программу на свой компьютер. Особенности установки SolidWorks 2020 на разные операционные системы могут незначительно отличаться, поэтому рассмотрим данный процесс для Windows и macOS.

Установка на операционную систему Windows

Для установки SolidWorks 2020 на компьютер с операционной системой Windows, следуйте инструкциям ниже:

1. Загрузите установочный файл с официального сайта SolidWorks или используйте установочный диск, если он доступен.
2. Запустите установочный файл и следуйте инструкциям мастера установки. Укажите путь для установки программы.
3. Выберите желаемые компоненты для установки. Обычно рекомендуется устанавливать все компоненты для полного функционала программы.
4. Перейдите к разделу «Конфигурация». Укажите серийный номер, который был указан при покупке программы. Если у вас нет серийного номера, вы можете выбрать опцию «Ознакомительная версия» для пробного периода использования.
5. Завершите установку SolidWorks 2020, следуя инструкциям мастера.
6. После завершения установки запустите SolidWorks и выполните активацию программы, используя ваш серийный номер.
7. Готово! Теперь вы можете начать работу с SolidWorks 2020 на своем компьютере с операционной системой Windows.

Установка на операционную систему macOS

Установка SolidWorks 2020 на компьютер с операционной системой macOS может быть немного сложнее, так как программа официально не поддерживает данную ОС. Однако, существуют альтернативные способы установки через использование виртуальных машин или программ совместимости с Windows.

Рассмотрим основной вариант установки SolidWorks 2020 на macOS через использование виртуальной машины:

1. Скачайте и установите любую совместимую программу виртуализации (например, Parallels Desktop или VMWare Fusion) на ваш компьютер.
2. Создайте новую виртуальную машину с операционной системой Windows (Windows 10 рекомендуется) в выбранной программе виртуализации.
3. Загрузите установочный файл SolidWorks 2020 с официального сайта и установите его внутри виртуальной машины.
4. Следуйте указаниям установочного мастера и указывайте пути и настройки, как указано в инструкции для Windows.
5. После завершения установки и активации SolidWorks 2020 внутри виртуальной машины, вы сможете использовать программу на macOS.

Обратите внимание, что установка SolidWorks 2020 через виртуальную машину может потребовать высоких системных требований и достаточно сложна для неопытных пользователей. Теперь вы знаете основные особенности установки SolidWorks 2020 на разные операционные системы

Следуя указанным инструкциям, вы сможете установить программу и начать работу с ней на своем компьютере без проблем

Теперь вы знаете основные особенности установки SolidWorks 2020 на разные операционные системы. Следуя указанным инструкциям, вы сможете установить программу и начать работу с ней на своем компьютере без проблем.

Первые шаги

Перед началом работы с SolidWorks 2020 необходимо выполнить несколько первичных настроек для оптимального использования программы. В данном разделе представлено практическое руководство по первоначальной настройке SolidWorks.

1. Установка SolidWorks. Для начала работы с программой необходимо установить ее на компьютер. Загрузите установочный файл с официального сайта SolidWorks и следуйте инструкциям по установке.

2. Запуск SolidWorks. После успешной установки можно запустить SolidWorks, щелкнув на ярлыке на рабочем столе или в меню «Пуск».

3. Активация лицензии. При первом запуске SolidWorks потребуется активация лицензии. Введите ключ лицензии, который был предоставлен вам при покупке программы, и следуйте инструкциям на экране для завершения активации.

4. Создание нового проекта. После активации лицензии можно приступить к созданию нового проекта. Выберите опцию «Создать новую модель» или «Создать новую сборку» в меню «Файл» и укажите необходимые параметры проекта.

5. Изучение пользовательского интерфейса. Ознакомьтесь с основными элементами пользовательского интерфейса SolidWorks, такими как панель инструментов, меню, окно деталей и т.д. Это поможет вам быстрее и эффективнее работать с программой.

6. Настройка параметров. Перейдите в меню «Инструменты» и выберите «Параметры». Здесь вы можете настроить различные параметры программы под ваши нужды, например, язык интерфейса, единицы измерения, стандарты и др.

7. Изучение документации и руководств. Чтобы максимально эффективно использовать SolidWorks, рекомендуется изучить документацию и руководства пользователя, доступные на официальном сайте SolidWorks. Это поможет вам быстрее освоить основные функции и возможности программы.

8. Прохождение обучающих курсов. SolidWorks предоставляет широкий выбор обучающих курсов и видеоуроков, которые помогут вам освоить продукт более глубоко и стать профессионалом в области 3D-моделирования. Рекомендуется пройти хотя бы один или несколько из таких курсов.

Следуя этим простым шагам, вы сможете успешно настроить SolidWorks 2020 и начать работать с программой. Удачи в ваших проектах!

Installation

SolidWorks is only available for Windows 7, 8, and 10.

• If you have a UNIX-based operating system on an Intel/AMD chip, consider dual-booting Windows (see Boot Camp for macOS) or running a virtual machine (the campus provides VMware and a Windows license for free).

  You can also use Parallels for macOS or VirtualBox for Linux. Refer to the VMware/Boot Camp setup page for more detailed instructions.

• If you have a Mac with an M1 or M2 Silicon processor, you must use Parallels for macOS as Boot Camp is unsupported on these Macs.

  You can also attempt to use other means to access a Windows installation like Chrome Remote Desktop.

Before starting, make sure you have a fast, reliable internet connection and enough space on your disk. This process will download roughly 8GB of data.

If you are upgrading from an older version of SolidWorks, do not delete the old version and then download the new version. The old version can be upgraded.

SolidWorks Student Edition (2022-2023)

STAR is migrating to the SolidWorks 2023 Student Edition.

• Under product information

  • Select Yes (I already have a serial number)

  • Choose 2022-2023 version

  • The serial number is listed in the discord server under #info

Check the #info channel in the club discord for the serial number.

The download link only downloads a ~32.1MB file named SolidWorksSetup.exe. A 7.1GB-18GB download will take place after following the instructions in the installer if a new installation is made.

Make sure you only install Solidworks, and not any of its extra add-ons like Solidworks Electrical. People have had problems in the past when trying to install extra add-ons.

If presented with the option above in the installer, it is recommended to upgrade rather than create a new installation to save space.

On the summary page of the installer, you can select which products you wish to install. At minimum, you will need the 7.1GB SolidWorks package.

Instructions on downloading and installing SolidWorks Student Edition 2023 can also be found here.

If you need more help, this video can help walk you through the process!

For those of you with M1 and M2 Macs, this video can help you with the process. This website may also help. You will need to download Parallels to run Solidworks in a Virtual Machine on your Mac.

You should now have successfully installed SolidWorks! If you encounter issues, please contact a lead before moving on. Uninstalling, rebooting, and trying again can resolve many issues. Now that you’ve downloaded SolidWorks, head on over to Our SolidWorks Training Tutorials and some of our previous Training Sessions to learn how to use it! You can also learn more about our file-sharing platform here!

Подготовка к установке Solidworks 2023: рассмотрение ключевых точек

1. Определение системных требований:

Перед установкой Solidworks 2023 следует проверить, соответствует ли ваш компьютер минимальным системным требованиям для работы с программой. Убедитесь, что ваша операционная система, процессор, память и графическая карта соответствуют рекомендациям производителя. Это поможет избежать проблем при установке и работе с программой.

2. Создание резервной копии данных:

Прежде чем приступать к установке Solidworks 2023, рекомендуется создать резервную копию всех важных данных на вашем компьютере. Это поможет предотвратить потерю информации в случае непредвиденных сбоев или проблем в процессе установки.

3. Проверка наличия лицензии:

Убедитесь, что у вас есть действующая лицензия для установки Solidworks 2023. Проверьте, что лицензионный ключ или файл лицензии доступны и готовы к использованию. Без действующей лицензии вы не сможете активировать программу после установки.

4. Очистка места на жестком диске:

Перед установкой Solidworks 2023 следует очистить место на жестком диске, чтобы освободить необходимое пространство. Проверьте доступное место на диске и удалите ненужные файлы или программы, чтобы создать достаточное пространство для установки программы.

Убедитесь, что ваша операционная система обновлена до последней версии и имеет все необходимые патчи и обновления безопасности. Обновление операционной системы поможет гарантировать совместимость и стабильность работы Solidworks 2023.

6. Отключение антивирусного программного обеспечения:

Перед установкой Solidworks 2023 рекомендуется временно отключить антивирусное программное обеспечение на вашем компьютере. Это поможет избежать блокировки установочных файлов и конфликтов в процессе установки.

7. Подготовка диска для установки:

Создайте новую папку на вашем жестком диске для установки Solidworks 2023. Убедитесь, что у вас есть административные права доступа к этой папке. Подготовка специальной папки для установки поможет избежать возможных проблем в будущем.

8. Скачивание установочных файлов:

9. Распаковка и запуск установочных файлов:

Распакуйте скачанные установочные файлы и запустите файл установки Solidworks 2023. Следуйте инструкциям на экране для начала процесса установки.

10. Активация Solidworks 2023:

После установки программы вам потребуется активировать Solidworks 2023 с помощью лицензионного ключа или файла лицензии. Следуйте указаниям программы для активации и регистрации.

Следуя этим ключевым точкам подготовки, вы будете готовы к установке Solidworks 2023 и сможете начать использовать его на своем компьютере.

Описание

Программа позволяет создать модели различной сложности, а также рассчитывать их будущие свойства и параметры. Также она предлагает мощный инструментарий для ведения аналитической деятельности. Поддерживается полный жизненный цикл изделия согласно CALS технологиям.

Русская версия Солид Воркс 2018 поддерживает все актуальные стандарты, включая ГОСТ. Поэтому создать чертеж детали с нужными проекциями здесь нехитрое дело. Также легко делаются разрезы и вся сопроводительная документация. Все это сопровождается высоким уровнем автоматизации. Все введенные данные хранятся в базе и включаются в отчеты по мере необходимости.

Интерфейс приложения достаточно продуманный. Доступ к часто используемым функциям находится под рукой. Тем не менее, работать с программой особенно новичкам без опыта будет непросто. Но эта проблема решается наличием большого количества уроков и инструкций в интернете.

В автоматизированном режиме готовится вся необходимая сопроводительная документация. Эта функция позволяет избавиться от рутины и иметь на выходе документы, соответствующие всем требованиям.
