Разработка BIOS и обновление

Как правило, практически для каждой модели системной платы разрабатывается собственная версия BIOS, в которой учитываются ее индивидуальные технические особенности: тип используемого чипсета и виды распаянного периферийного оборудования.

Разработку BIOS можно разделить на два этапа. Сначала создается базовая версия микропрограммы, в которой реализовываются все функции, вне зависимости от модели чипсета. На сегодняшний день, разработкой подобных версий занимаются в основном компании American Megatrends (AMIBIOS) и Phoenix Technologies, поглотившую в 1998 году тогдашнего крупного игрока на этом рынке – Award Software (AwardBIOS, Award Modular BIOS, Award WorkstationBIOS).

На втором этапе, к разработке BIOS подключаются производители материнских плат. В этот момент базовая версия модифицируется и совершенствуется для каждой конкретной модели платы, с учетом ее особенностей. При этом после выхода системной платы на рынок, работа над ее версией BIOS не останавливается. Разработчики регулярно выпускают обновления, в которых могут быть исправлены найденные ошибки, добавлена поддержка нового оборудования и расширены функциональные возможности программы. В некоторых случаях обновление BIOS позволяет вдохнуть вторую жизнь в, казалось бы, уже устаревшую материнскую плату, например, добавляя поддержку нового поколения процессоров.

Процедура POST и первоначальная загрузка ПК

Теперь давайте посмотрим, как же выглядит начальный процесс загрузки компьютера, и какую роль в нем играет BIOS.

После нажатия кнопки включения компьютера, первым запускается блок питания, начиная подавать напряжение на материнскую плату. Если оно в норме, то чипсет дает команду на сброс внутренней памяти центрального процессора и его запуск. После этого процессор начинает последовательно считывать и выполнять команды, записанные в системной памяти, роль которой выполняет как раз микросхема BIOS.

В самом начале процессор получает команду на проведение самотестирования компонентов компьютера (POST – Power-On Self-Test). Процедура POST включает в себя несколько этапов, прохождение большинства которых вы можете наблюдать на экране ПК сразу после его включения. Последовательность происходящего перед началом загрузки операционной системы такова:

Сначала происходит определение основных системных устройств.
Далее осуществляется инициализация установленной оперативной памяти, запись в нее BIOS и проверка микропрограммы на целостность данных.
Третий шаг – настройка набора системной логики, или проще говоря, чипсета.
Затем происходит поиск и определение видеокарты. Если в компьютере установлен внешний (самостоятельный) видеоадаптер, то он будет иметь собственную BIOS, которую основная системная BIOS будет искать в определенном диапазоне адресов памяти. Если внешний графический адаптер будет найден, то первое, что вы увидите на экране, будет изображение с названием видеокарты, сформированное ее BIOS.
После нахождения графического адаптера, начинается проверка целостности параметров BIOS и состояния батарейки. В этот момент на экране монитора одна за другой начинают появляться те самые таинственные белые надписи, вызывающие трепет у неопытных пользователей из-за непонимания происходящего. Но на самом деле ничего сверхъестественного в этот момент не происходит, в чем вы сами сейчас убедитесь. Первая, самая верхняя надпись, как правило, содержит логотип разработчиков BIOS и информацию об ее установленной версии.
Затем запускается тестирование центрального процессора, по окончании которого на дисплей выводятся данные об установленном чипе: название производителя, модели и его тактовая частота.
Следом начинается тестирование оперативной памяти. Если все проходит удачно, то на экран выводится общий установленный объем ОЗУ с надписью ОК.
По окончанию проверки основных компонентов ПК, начинается поиск клавиатуры и тестирование других портов ввода/вывода. В некоторых случаях, на этом этапе загрузка компьютера может остановиться, если системе не удастся обнаружить подключенную клавиатуру. При этом на экран сразу же будет выведено об этом предупреждение.
Далее начинается определение подключенных к компьютеру накопителей, включая оптические приводы, жесткие диски и флэш-диски. Сведения о найденных устройствах выводятся на экран. В том случае, если на системной плате установлено несколько контроллеров от разных производителей, то процедура их инициализации может быть отображена на разных экранах.
На завершающем этапе осуществляется распределение ресурсов между найденными внутренними устройствами ПК. В старых компьютерах, после этого осуществляется вывод на дисплей итоговой таблицы со всем обнаруженным оборудованием. В современных машинах таблица на дисплей уже не выводится.
Наконец, если процедура POST прошла успешно, BIOS начинает поиск в подключенных накопителях Главной Загрузочной Области (MBR), где содержатся данные о запуске операционной системы и загрузочном устройстве, которому необходимо передать дальнейшее управление.

В зависимости от установленной на компьютер версии BIOS, прохождение процедуры POST может проходить с небольшими изменениями от вышеописанного порядка, но в целом, все основные этапы, которые мы указали, будут выполняться при загрузке каждого ПК.

Getting Started

Before proceeding to boost your CPU’s frequency, it’s essential to know whether your ASUS system supports overclocking in the first place. Along with that, there are some other things to keep in mind, which I will discuss ahead.

First, confirm whether you’re using a locked or unlocked CPU. While most newer AMD Ryzen processors (excluding Ryzen 7 5800x3d) are overclockable, not all from Intel follow the same pattern. Only those with ‘K’, ‘KF’, and ‘X’ suffixes have unlocked cores.However, there are still exceptions. So, it’s better to consult the Specifications page of your processor.
Additionally, you need to check whether your motherboard can handle overclocking. Since all AMD CPUs/APUs are unlocked, most of their boards support it (except the ones with A chipsets). On the flip side, Team Blue should see whether they have a board from the Z or X series.
There are a few techniques to boost the clock frequency even if you’re using a processor/mainboard with locked multipliers. I will discuss how our TNT team was able to overclock PRIME B660M-K D4 with the locked Alder Lake CPU in the proceeding sections.
After checking compatibility, it’s a good idea to note your processor’s maximum rated frequency as well as the base clock speed. You can compare later to know whether you were able to meet the maximum tested speed or even go higher.
What I like to do is run a CPU stress test to see how well the current frequency works under heavy CPU load. Also, every dedicated application provides a score after the test is successful. So, take note of it so that you can compare this with other stable OC configurations later.
If your system crashes in the first test itself, you might want to improve your cooling. For that change the thermal paste and ensure you have maintained good airflow. You can even consider getting a high-wattage PSU with good efficiency.
Note that you’ll need to perform a stress test each time after boosting the clock speed (mainly during manual overclocking). So, use an effective utility, like Cinebench, Geekbench, Novabench, PRIME95, AIDA64 Extreme, Intel Extreme Utility, etc.
Also, ASUS recommends upgrading your BIOS to the latest version. This ensures better compatibility and such updates may also bring significant improvements in comparison to the prior ones.
Along with that, make sure you (use the F5 shortcut). You definitely wouldn’t want unnecessary settings to conflict with the applied OC settings.

Using AI Suite Application

If you’re looking for a Windows utility to overclock your components, nothing could be better than the ASUS-recommended AI Suite application. You can download the utility for your model from the official Download Center webpage.

Auto-Tuning

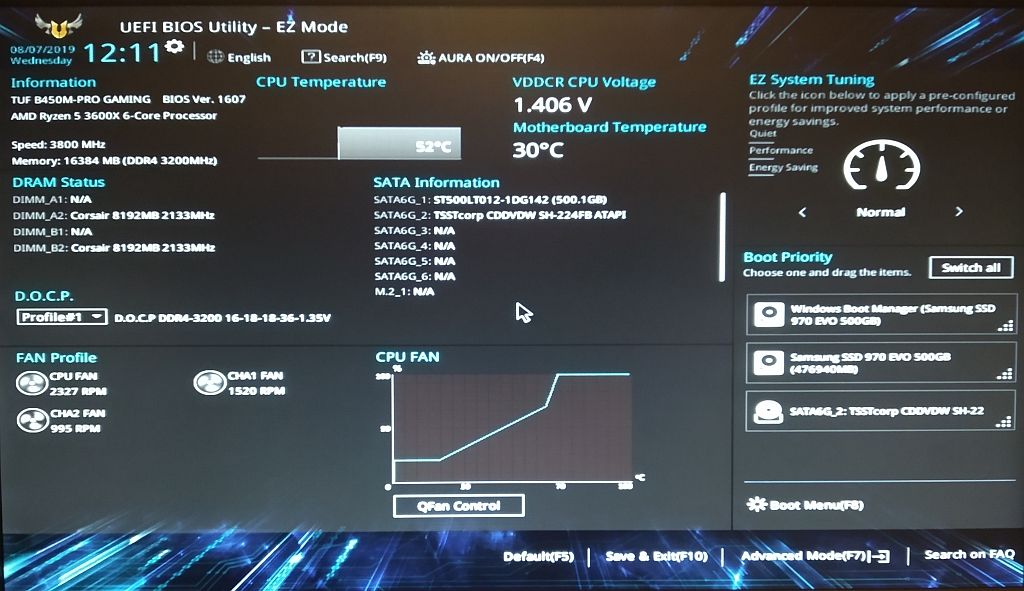

This is similar to the EZ System Tuning utility which automatically finds the best clock speed for your system. All you need to do is click the dedicated button and your system should level up.

Start the application and expand the menu bar from the right.
Choose TurboV EVO.
Switch to the Auto Tuning tab.
Hit the Start button and your PC should restart.
The next time your OS boots up, check the current CPU speed from the monitoring section at the bottom.

Manual Overclocking

As I explained earlier, manual overclocking is all about trying out different ratios and voltages. Without getting into much more technical details, let me walk you through the step-by-step guide on how to do this easily using the AI Suite 3 application:

Start by getting to the TurboV EVO section.
Move to the left column (in the CPU Frequency tab), and start by incrementing the ratio by 1 each time.
Hit the Apply button and check the current speed in the monitoring window. While you’re at it, note the temperature and voltage as well.
Since AI Suite doesn’t support a built-in stress testing utility, you can utilize any other reliable tool of your choice for this purpose.
Repeat the above steps until you encounter any instability (like, temperature exceeding 90 degrees or system crashes).
Once you get a general idea of how much your CPU can take the load, start increasing the CPU VCore Voltage. Start by incrementing it by 0.05.
Keep increasing it alongside the ratio to get the maximum frequency at an optimal temperature.
If you’re not satisfied with your current OC configuration, you may move to the DIGI+VRM section.
Here, you can set the VDDCR Power Phase Control to Extreme (by default, it should be set to Optimized). Now, your CPU’s clock speed should run at full phase mode.
You can even tweak the CPU Load Line Calibration and VDDCR SOC Load Line Calibration. Both these options can help improve overclocking stability.
Once you’ve confirmed the final value, create and save the profile.

Additional Tip: If you’re planning to keep the configuration for longer periods, it’s best to keep tabs on the voltage, speed, and temperature occasionally (even after you were successful). In case you find any instabilities, immediately disable overclocking and readjust the values from scratch.

Using Processor OEM Software

CPU Overclocking using AMD Ryzen Master Utility

Now that I have covered all the ASUS methods, here’s an extra tip–you can even overclock your CPU using Intel’s Extreme Utility and AMD’s Ryzen Master.

As demonstrated in the ’s demonstrated figure above, you can select a profile, choose Core Speed (MHz), and manually enter the value of your choice. No need to set a core ratio/multiplier. Nonetheless, you can definitely control the voltage settings from the dedicated section.

The steps for Intel processors are also similar. However, the Extreme utility will only work for the unlocked ones. So, make sure you before proceeding to overclock/overvolt the CPU.

Additional Tip: Along with the OEM software, you can even use trusted third-party applications, like CPU Tweaker, SetFSB, ClockTuner for Ryzen, Intel Performance Maximizer, etc.

Где хранится BIOS и что такое CMOS

С учетом того, что BIOS отвечает за самый начальный этап загрузки компьютера вне зависимости от его конфигурации, то эта программа должна быть доступна для базовых устройств сразу же после нажатия на кнопку включения ПК. Именно поэтому она хранится не на жестком диске, как большинство обычных приложений, а записывается в специальную микросхему флэш-памяти, расположенную на системной плате. Таким образом, доступ к BIOS и запуск компьютера возможен даже в том случае, если к ПК вообще не подключены никакие носители информации.

В самых первых компьютерах для хранения BIOS использовались микросхемы постоянной памяти (ПЗУ или ROM), запись на которые самого кода программы единожды осуществлялась на заводе. Несколько позже стали использовать микросхемы EPROM и EEROM, в которых имелась возможность в случае необходимости осуществлять перезапись BIOS, но только с помощью специального оборудования.

В современных же персональных компьютерах BIOS хранится в микросхемах, созданных на основе флэш-памяти, перезаписывать которые можно с помощью специальных программ прямо на ПК в домашних условиях. Такая процедура обычно называется перепрошивкой и требуется для обновления микропрограммы до новых версий или ее замены в случае повреждения.

Многие микросхемы BIOS не распаивается на материнской плате, как все остальные компоненты, а устанавливаются в специальный небольшой разъем, что позволяет заменить ее в любой момент. Правда, данная возможность вряд ли вам может пригодиться, так как случаи, требующие замены микросхемы BIOS очень редки и практически не встречаются среди домашних пользователей.

Флэш-память для хранения BIOS может иметь различную емкость. В прежние времена этот объем был совсем небольшим и составлял не более 512 Кбайт. Современные же версии программы стали несколько больше и имеют объем в несколько мегабайт. Но в любом случае на фоне современных приложений и мультимедийных файлов это просто мизер.

В некоторых продвинутых системных платах, производители могут установить не одну, а сразу две микросхемы BIOS – основную и резервную. В этом случае, если что-то произойдет с основным чипом, то компьютер будет загружаться с резервного.

Помимо флэш-памяти, в которой хранится сама BIOS, на системной плате существует и еще один вид памяти, который предусмотрен для хранения настроек конфигурации этой программы. Изготавливается он с применением комплементарного метало-оксидного полупроводника или CMOS (Complementary Metal Oxide Semiconductor). Именно этой аббревиатурой и называют специализированную память, в которой содержаться данные о запуске компьютера, используемые BIOS.

CMOS-память питается от батарейки, установленной на материнской плате. Благодаря этому, при отключении компьютера от розетки все настройки BIOS сохраняются. На старых компьютерах функции CMOS-памяти были возложены на отдельную микросхему. В современных же ПК она является частью чипсета.

Introducing AI Overclocking (AiOC)

While there already exists auto-adjustment OC settings on ASUS BIOS and AI Suite, their new AI Overclocking (AiOC) has now gone mainstream. Unfortunately, only a few Intel boards from Z and X series support it. Here’s a list of all those that .

The feature is engraved within both UEFI Utility and AI Suite 3 and it’s even more simple to use than the ones that I have described previously. It’s meant for both tech-savvy and novices.

With the use of advanced algorithms, this technology determines the best voltage and frequency settings for your processor. Besides, it continuously tracks your tasks and CPU usage and adjusts the clock speed that’s optimal for your changing system temperature.

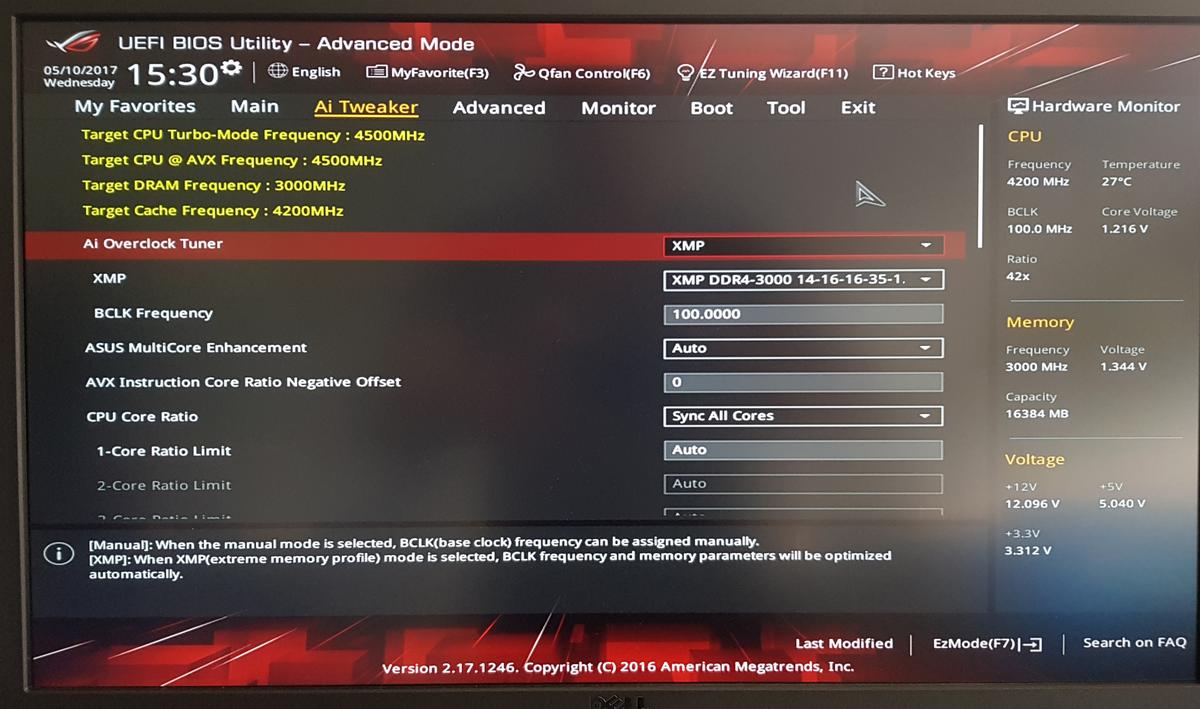

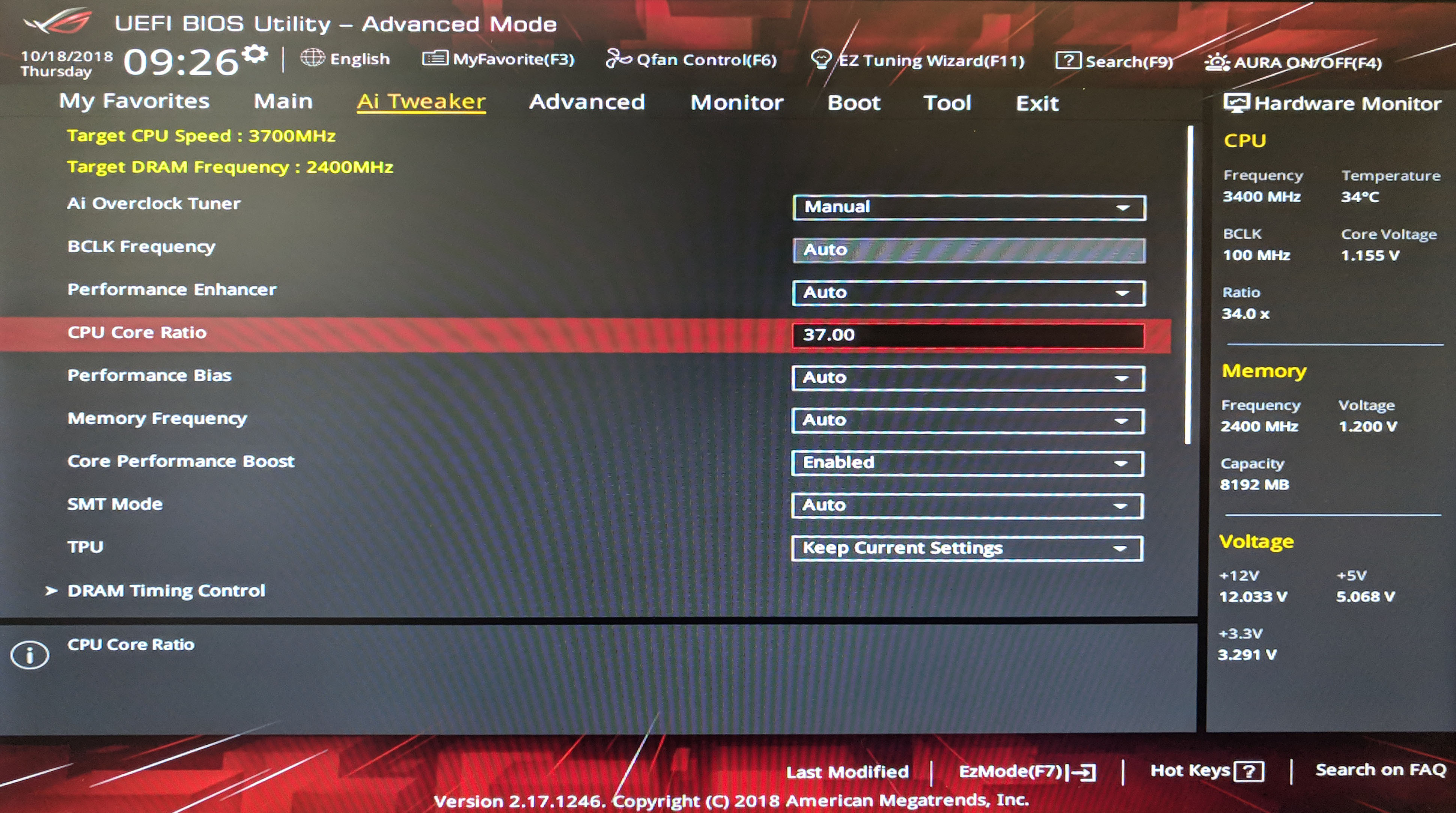

In BIOS Advanced Mode, you just have to set the AI Overclock Tuner option to Manual and CPU Core Ratio to AI Optimized. On the other hand, you can choose AI Optimized in the System Tuning section in EZ Mode.

If you’re using the ASUS AI Suite utility, all you have to click is the AI Overclocking tab and a warning prompt should pop up. Hit Ok and this should automatically adjust the frequency and voltage for you.

Функции системы BIOS

Система BIOS (Basic Input/Output System) – это программное обеспечение компьютера, которое отвечает за основные операции ввода/вывода на уровне аппаратного обеспечения. BIOS работает на компьютере с самого его включения и предоставляет интерфейс для взаимодействия программного обеспечения с аппаратурой компьютера.

Основные функции системы BIOS:

Загрузка компьютера: BIOS отвечает за запуск компьютера и загрузку операционной системы. При включении компьютера, BIOS проверяет и инициализирует все устройства, а затем передает управление операционной системе.
Конфигурация аппаратного обеспечения: BIOS позволяет настраивать различные параметры аппаратного обеспечения компьютера. Настройки BIOS могут включать в себя такие параметры, как порядок загрузки устройств, настройки памяти, настройки процессора и другие. Пользователь может изменять эти параметры, чтобы адаптировать компьютер к своим потребностям.
Предоставление интерфейса для настройки: BIOS обычно имеет собственный интерфейс настройки, который позволяет пользователю изменять настройки аппаратного обеспечения. Этот интерфейс может быть представлен в виде текстового или графического интерфейса.
Обработка системных ошибок: BIOS отслеживает ошибки, возникающие на уровне аппаратного обеспечения, и предоставляет информацию о них операционной системе. Благодаря этому, операционная система может реагировать на ошибки и принимать соответствующие меры для их устранения.
Поддержка внешних устройств: BIOS обеспечивает поддержку и распознавание различных внешних устройств, подключаемых к компьютеру. Например, BIOS может обеспечивать поддержку клавиатуры, мыши, дисководов и других устройств.

Это лишь некоторые из основных функций системы BIOS. Она является неотъемлемой частью компьютера и оказывает значительное влияние на его работу и производительность.
