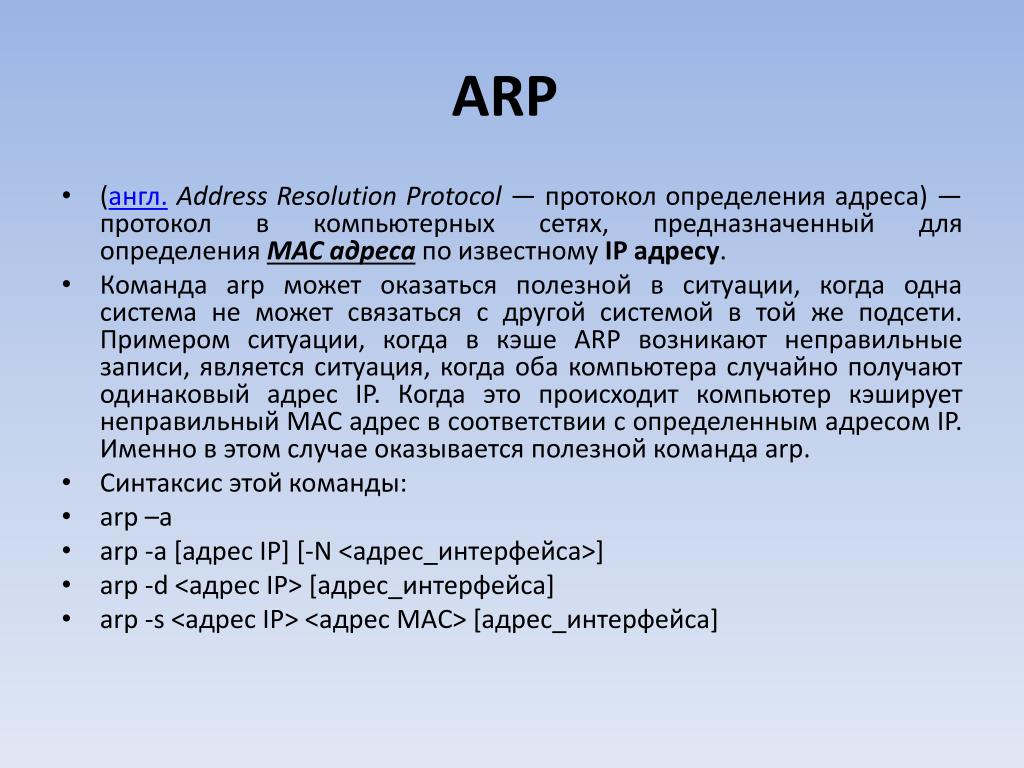

Arp — описание команды и примеры использования

Протокол arp (протокол разрешения адресов) что это такое, для чего он нужен и как он работает?

Протоколы для понимания

Интернет

Вам предоставляется необработанный кадр Ethernet, и вы должны отправить необработанные кадры Ethernet. Вы должны понимать MAC-адреса источника и получателя и идею о том, что мы пересылаем пакет через один переход, изменяя MAC-адрес назначения пересылаемого пакета на MAC-адрес входящего интерфейса следующего перехода.

Интернет-протокол

Перед операцией с IP-пакетом необходимо проверить его контрольную сумму и убедиться, что она соответствует минимальной длине IP-пакета. Вы должны понимать, как найти самое длинное совпадение префикса IP-адреса назначения в таблице маршрутизации, как описано в разделе 2. Если вы определили, что дейтаграмма должна быть перенаправлена, вы должны правильно уменьшить поле TTL заголовка и пересчитать контрольную сумму. над измененным заголовком, прежде чем пересылать его на следующий переход.

Протокол контрольных сообщений Интернета

ICMP – это простой протокол, который может отправлять управляющую информацию на хост. В этом задании ваш маршрутизатор будет использовать ICMP для отправки сообщений обратно на отправляющий хост.Вам потребуется правильно сгенерировать следующие сообщения ICMP (включая контрольную сумму заголовка ICMP) в ответ на отправляющий хост при следующих условиях:

  • Эхо-ответ (тип 0) Отправляется в ответ на эхо-запрос (ping) на один из интерфейсов маршрутизатора. (Это только для эхо-запросов к любому из IP-адресов маршрутизатора. Эхо-запрос, отправленный в другое место, должен быть перенаправлен на адрес следующего перехода, как обычно.)
  • Пункт назначения недоступен (тип 3, код 0) Отправляется, если существует несуществующий маршрут к IP-адресу назначения (нет соответствующей записи в таблице маршрутизации при пересылке IP-пакета).
  • Хост назначения недоступен (тип 3, код 1) Отправляется, если пять запросов ARP были отправлены на IP-адрес следующего перехода без ответа.
  • Порт недоступен (тип 3, код 3) Отправляется, если IP-пакет, содержащий полезные данные UDP или TCP, отправляется на один из интерфейсов маршрутизатора. Это необходимо для работы traceroute.
  • Превышено время (тип 11, код 0) Отправляется, если IP-пакет отбрасывается во время обработки, так как поле TTL равно 0. Это также необходимо для работы traceroute.

Адрес источника сообщения ICMP может быть адресом источника любого из входящих интерфейсов, как указано в RFC 792.

Как упоминалось выше, единственное входящее сообщение ICMP, предназначенное для IP-адресов маршрутизатора, которое вы должны явно обрабатывать, — это эхо-запросы ICMP.

Возможно, вы захотите создать дополнительные структуры для сообщений ICMP для удобства, но не забудьте использовать упакованный атрибут, чтобы компилятор не пытался выровнять поля в структуре по границам слов:

Протокол разрешения адресов

ARP необходим для определения MAC-адреса следующего перехода, который соответствует IP-адресу следующего перехода, хранящемуся в таблице маршрутизации. Без возможности генерировать запрос ARP и обрабатывать ответы ARP ваш маршрутизатор не сможет заполнить поле MAC-адреса назначения в необработанном кадре Ethernet, который вы отправляете через исходящий интерфейс. Аналогично, без возможности обрабатывать запросы ARP и генерировать ответы ARP ни один другой маршрутизатор не может отправлять кадры Ethernet вашего маршрутизатора. Поэтому ваш маршрутизатор должен генерировать и обрабатывать запросы и ответы ARP.

Чтобы уменьшить количество отправляемых запросов ARP, необходимо кэшировать ответы ARP. Записи кэша должны истечь через 15 секунд, чтобы свести к минимуму устаревание. Предоставленный класс кэша ARP уже определяет время записи для вас.

При пересылке пакета на IP-адрес следующего перехода маршрутизатор должен сначала проверить кэш ARP на наличие соответствующего MAC-адреса перед отправкой запроса ARP. В случае промаха кеша запрос ARP должен отправляться на целевой IP-адрес примерно раз в секунду, пока не придет ответ. Если запрос ARP отправляется пять раз без ответа, узел назначения ICMP недоступен исходный IP-адрес, как указано выше. Предоставленная очередь запросов ARP поможет вам управлять очередью запросов.

В случае запроса ARP вы должны отправлять ответ ARP только в том случае, если целевой IP-адрес является одним из IP-адресов вашего маршрутизатора. В случае ответа ARP вы должны кэшировать запись только в том случае, если целевой IP-адрес является одним из IP-адресов вашего маршрутизатора.

Обратите внимание, что запросы ARP отправляются на широковещательный MAC-адрес (ff-ff-ff-ff-ff-ff). Ответы ARP отправляются непосредственно на MAC-адрес отправителя запроса

Unicast

This is the second standard-type of WoL built into ConfigMgr. With unicast WoL, the ConfigMgr primary site server sends the magic packet directly to the targeted client using that client’s IP Address. The main limitation with unicast-based WoL is that for the network to deliver the magic packet (or any packet for that matter) to a targeted system, the network must know the targeted system’s MAC address. The router closest to the target system typically caches the MAC address in that router’s Address Resolution Protocol (ARP) cache. The ARP cache has a limited lifetime, though (15 minutes by default generally). Thus, if the site server sends a magic packet using unicast to a targeted system that has not been on the network in more than the timeout, the network does not know how to deliver the magic packet to the intended target system and drops it.

A ConfigMgr site cannot use both unicast and subnet-directed broadcast WoL simultaneously; you must configure the site to use one or the other.

Проблемы и их решение при выгрузке ns

Выгрузка ns может столкнуться с различными проблемами, которые влияют на конечный результат. Ниже приведены некоторые распространенные проблемы, а также способы их решения.

Проблема Решение
Некорректные настройки Проверьте настройки выгрузки и убедитесь, что они соответствуют требованиям вашего проекта. Проверьте правильность указанных путей и настроек параметров.
Отсутствие доступа к файлам Проверьте, имеете ли вы достаточные права доступа к файлам и папкам, которые требуются для выгрузки ns. Убедитесь, что файлы не заблокированы другими программами или пользователями.
Сбои в сети Если выгрузка ns завершается неудачно из-за проблем с сетью, убедитесь, что ваше сетевое подключение стабильно. Проверьте наличие проблем с подключением, таких как потеря пакетов или низкая скорость передачи данных.
Конфликты с другими программами или процессами Закройте все другие программы или процессы, которые могут влиять на выгрузку ns. Некоторые программы или процессы могут блокировать доступ к необходимым файлам или ресурсам, что может привести к ошибкам.
Неустойчивость системы Если ваша система нестабильна или перегружена, это может привести к ошибкам при выгрузке ns. Перезагрузите компьютер и выполните выгрузку ns еще раз после того, как система будет работать стабильно.

Следуя указанным решениям для этих распространенных проблем, вы сможете успешно завершить выгрузку ns без проблем.

Настройка ARP на интерфейсе

/interface/ethernet>

ARP – выбрать режим работы

ARP timeout – время жизни записей для интерфейса (имеет приоритет перед глобальной настройкой ARP)

! Время жизни ARP записи может быть автоматически продлено за счет кеша маршрутизации.

Есть 5 режимов работы:

Enabled — Режим по умолчанию. Протокол ARP будет обнаружен автоматически. Новые динамические записи будут добавлены в таблицу ARP. Классический вариант, который используется на всех сетевых устройствах помимо Mikrotik.

Disabled — на ARP запросы от клиента маршрутизатор отвечать не будет и заполнять свою таблицу тоже не будет. Клиентам и маршрутизатору нужно будет добавлять статические ARP-записи.

Reply Only — Аналогично Disabled, но маршрутизатор ответит на ARP-запрос. Статическая запись нужна только на маршрутизаторе.

! ARP и безопасность (только в маленьких сетях, используется режим Disabled или Reply Only + add ARP for Leases).

Local-Proxy ARP — Обеспечивает возможность связи между узлами из одной сети при ограничении прохождения широковещательного трафика из-за использования изоляции портов. Маршрутизатор ответит своим MAC-адресом на ARP-запросы.Нюансы – интерфейсу должен быть назначен IP-адрес из той же подсети в которой находятся узлы.Используется программная коммутация.

Proxy-ARP — Техника использования ARP-протокола, позволяющая объединить две не связанные на канальном уровне сети в одну. Хосты, находящиеся в этих сетях, могут использовать адреса из одной IP-подсети и обмениваться трафиком между собой без использования маршрутизатора (как им кажется). Такое поведение может быть полезным, например, если вы используете туннели (PPP, PPPoE, PPTP) и клиенты этих туннелей должны видеть хосты их локальной сети.Совпадение адресаций при подключении VPN client-to-site между адресом сети туннеля и либо адресом локальной сети VPN-клиента, либо адресом локальной сети за маршрутизатором.! Статический Proxy-ARP при arp=enabled (published=yes) – если в сети 1-2 устройства для которых надо использовать Proxy-ARP.Используется программная коммутация.Требуется активный маршрут.

https://citraweb.com/artikel_lihat.php?id=267

http://xgu.ru/wiki/Proxy_ARPProxy ARP — техника использования ARP-протокола, позволяющая объединить две не связанные на канальном уровне сети в одну. Хосты, находящиеся в этих сетях, могут использовать адреса из одной IP-подсети и обмениваться трафиком между собой без использования маршрутизатора (как им кажется).Например, на рисунке изображены два хоста A и B, которые находятся на канальном уровне в разных сегментах. На хостах не настроен шлюз по умолчанию. И маски подсетей на маршрутизаторе и на хостах отличаются.Если на маршрутизаторе включен Proxy ARP на обоих интерфейсах, то происходит следующее:Хост A хочет отправить какие-то данные хосту B. Так как, на хосте A IP-адрес 10.0.1.10 с маской /8, то он считает, что хост B с IP-адресом 10.0.2.10/8, также находится с ним в одной сети (хосты считают, что они в сети 10.0.0.0/8). Хосту A необходимо узнать MAC-адрес хоста B. Он отправляет ARP-запрос в сеть.Маршрутизатор получает ARP-запрос, но не перенаправляет его, так как получатель в другой сети. Если на маршрутизаторе включен Proxy ARP, то маршрутизатор отправляет хосту A ARP-ответ, в котором подставляет свой MAC-адрес. То есть, для хоста A, создается соответствие 10.0.2.10 – MAC f0/0.Теперь хост A может отправить данные.Маршрутизатор получается пакет, смотрит на IP-адрес получателя и перенаправляет пакет на него (при условии, что в ARP кеше маршрутизатора уже есть запись для хоста B).Хост B аналогичным образом считает, что хост A с ним в одной сети. Хосту B необходимо узнать MAC-адрес хоста A. Он отправляет ARP-запрос в сеть.Маршрутизатор получает ARP-запрос, но не перенаправляет его, так как получатель в другой сети. Если на маршрутизаторе включен Proxy ARP, то маршрутизатор отправляет хосту B ARP-ответ, в котором подставляет свой MAC-адрес. То есть, для хоста B, создается соответствие 10.0.1.10 – MAC f0/1.

Оптимизация работы сети

Один из способов оптимизации работы сети — это использование ARP-кэша. ARP (Address Resolution Protocol) является протоколом сопоставления IP-адресов с физическими адресами (MAC-адресами) устройств в локальной сети.

ARP-кэш представляет собой таблицу ARP-записей, в которой хранится информация о соответствии IP-адресов и MAC-адресов. Кэширование этих данных позволяет избежать повторных запросов и снизить нагрузку на сеть при обмене данными между устройствами.

Однако, при работе в режиме пробуждения, выгрузка ARP-кэша может быть полезной для оптимизации работы сети. В этом режиме устройства периодически выходят из спящего режима для выполнения определенных задач, и использование актуальных записей ARP-кэша в таких случаях может существенно ускорить процесс обмена данными.

Для выгрузки ARP-кэша в режиме пробуждения необходимо выполнить следующие шаги:

1. Открыть командную строку или терминал на устройстве.

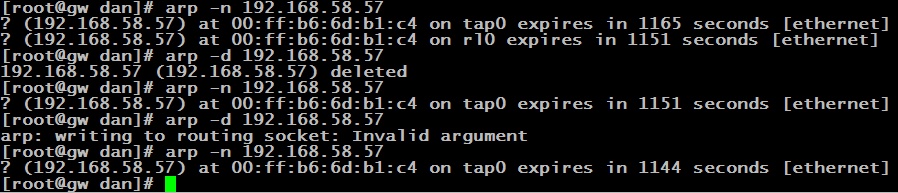

2. Ввести команду «arp -d» или «arp -d *», чтобы удалить все существующие записи в ARP-кэше.
3. Запустить процесс обмена данными в режиме пробуждения, например, выполнить запрос к удаленному серверу.
4. Новые записи ARP-кэша будут автоматически добавлены в таблицу в процессе обмена данными.

Выгрузка ARP-кэша может быть полезной при работе сетевых устройств в режиме пробуждения, таких как мобильные устройства или ноутбуки. Это позволит минимизировать время задержки и ускорить настройку соединения с другими устройствами в сети.

В итоге, оптимизация работы сети, включая выгрузку ARP-кэша, является важным шагом для достижения максимальной производительности и стабильности сетевого взаимодействия.

Проверьте, поддерживается ли функция Wake On Lan

Если мы хотим использовать Wake On Lan, самое первое, что нам нужно сделать, — это убедиться, что эта опция поддерживается сетевым интерфейсом, который мы хотим использовать для пробуждения нашей машины с помощью прошивки BIOS или UEFI машины. Чтобы сделать последнее, мы должны войти в интерфейс настроек прошивки при запуске машины (обычно это достигается нажатием клавиши, например F2, сразу после включения питания). Внутри интерфейса прошивки эта функция, если она поддерживается, обычно указана в разделе «Дополнительно» (найдите что-то вроде «Включение устройства PCI»). После того, как мы включили WOL в прошивке нашей машины, нам необходимо убедиться, что наша сетевая карта действительно поддерживает его. На самом деле это очень простая задача. Все, что нам нужно сделать, это использовать утилиту . Мы вызываем его с правами администратора и без каких-либо конкретных опций, просто передавая имя сетевого адаптера в качестве аргумента. В моем случае интерфейсу Ethernet присвоено имя , поэтому я запускаю:

$ sudo ethtool ens5f5

Команда возвращает следующий вывод:

Settings for ens5f5:
    Supported ports:
    Supported link modes:   10baseT/Half 10baseT/Full
                            100baseT/Half 100baseT/Full
                            1000baseT/Half 1000baseT/Full
    Supported pause frame use: No
    Supports auto-negotiation: Yes
    Supported FEC modes: Not reported
    Advertised link modes:  100baseT/Full
    Advertised pause frame use: No
    Advertised auto-negotiation: Yes
    Advertised FEC modes: Not reported
    Link partner advertised link modes:  10baseT/Half 10baseT/Full
                                         100baseT/Half 100baseT/Full
    Link partner advertised pause frame use: Symmetric Receive-only
    Link partner advertised auto-negotiation: Yes
    Link partner advertised FEC modes: Not reported
    Speed: 100Mb/s
    Duplex: Full
    Auto-negotiation: on
    Port: MII
    PHYAD: 1
    Transceiver: internal
    Supports Wake-on: pg
    Wake-on: d
        Current message level: 0x000020c6 (8390)
                               probe link rx_err tx_err hw
    Link detected: yes

Соответствующая строка вывода, на которую мы хотим обратить внимание в нашем случае, — это и. Здесь буква напоминает статус функции

Давайте сосредоточимся на том, что означают эти строки. Значение, связанное с ключом «Поддерживает пробуждение», сообщает, какие типы метода пробуждения поддерживаются:

Letter Meaning
p Wake on phy activity
u Wake on unicast messages
m Wake on multicast messages
b Wake on broadcast messages
a Wake on ARP
g Wake on MagicPacket(tm)
s Enable SecureOn(tm) password for MagicPacket(tm)
d Disable

Вместо этого текущий статус функции Wake On Lan отображается под клавишей «Wake-on». В этом случае мы видим, что в данный момент он отключен («d»).

ARP: основное понятие

ARP используется в компьютерных сетях для установления соответствия между IP-адресом узла и его физическим MAC-адресом. Когда узел хочет отправить данные другому узлу в сети, он должен знать его MAC-адрес, поскольку сетевой карте использует MAC-адрес для адресации фреймов данных на физическом уровне.

Чтобы узнать MAC-адрес другого узла в сети, узел выполняет ARP-запрос, отправляя широковещательную ARP-пакет с IP-адресом целевого узла и запросом MAC-адреса. Если узел-получатель находится в той же сети, то он отвечает на ARP-запрос, предоставляя свой MAC-адрес. Таким образом, узел-отправитель может сохранить полученный MAC-адрес, чтобы использовать его при отправке данных.

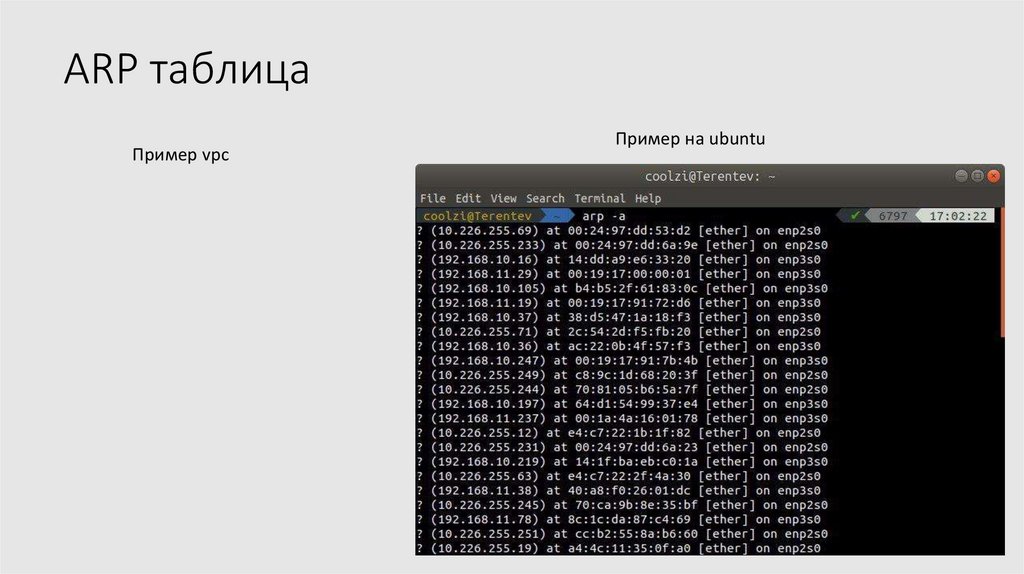

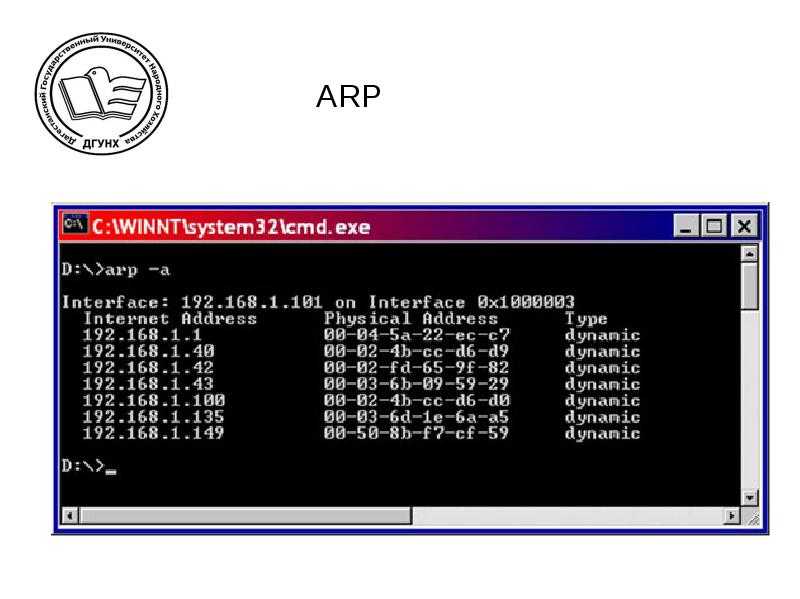

ARP-таблица или кеш ARP — это таблица, которая хранит соответствия между IP-адресами и MAC-адресами узлов в локальной сети. Когда узел выполняет ARP-запрос и получает MAC-адрес, он добавляет эту информацию в ARP-таблицу для будущего использования. Когда узел получает данные с IP-адресом, он сначала проверяет ARP-таблицу, чтобы узнать MAC-адрес получателя. Если соответствие найдено в ARP-таблице, то данные отправляются с использованием сохраненного MAC-адреса. Если соответствие не найдено, то узел выполняет ARP-запрос для определения MAC-адреса получателя.

ARP-протокол играет важную роль в сетевой коммуникации, обеспечивая эффективную и надежную передачу данных между узлами в компьютерной сети.

Testing MikroTik setup

In order to test what I’ve implemented, I’ve downloaded on my MacBook Pro the wakeonlan software package (from MacPorts) and I’ve generated 10 magic packets in row with the following command (sudo asks for the password only the first time, so the command is repeated 10 times very quickly):

% for i in $(seq 1 10) ; do sudo wakeonlan -i 192.168.60.141 -p 9999 aa:bb:cc:dd:ee:ff ; done
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff
Sending magic packet to 192.168.60.141:9999 with aa:bb:cc:dd:ee:ff

I’ve chosen aa:bb:cc:dd:ee:ff as Mac Address of the device to be woken up. Let’s have a look at the MikroTik logs to see what happens:

(click here for full-sized image)

As you can see, the Pre-Routing NAT (src-nat chain) rule is triggered 10 times due to the 10 packets above, but the forwarding rule that allows the traffic to pass is triggered only 4 times, the other 6 times we have a drop.

I’ve also started a packet capture on PC interface Fa0/0 (its a virtual router, this is why the interface has such a name). The Fa0/0 interface is connected to the MikroTik lan_bridge through eth2 MikroTik interface, in fact it gets an IP address via DHCP:

PC#sh dhcp lease
Temp IP addr: 192.168.1.49 for peer on Interface: FastEthernet0/0
Temp sub net mask: 255.255.255.0
DHCP Lease server: 192.168.1.1, state: 5 Bound
DHCP transaction id: 18AE
Lease: 600 secs, Renewal: 300 secs, Rebind: 525 secs
Temp default-gateway addr: 192.168.1.1
Next timer fires after: 00:04:53
Retry count: 0 Client-ID: cisco-c202.0c94.0000-Fa0/0
Client-ID hex dump: 636973636F2D633230322E306339342E
303030302D4661302F30
Hostname: PC

Fa0/0 interface receives the magic packet due to it’s FF:FF:FF:FF:FF:FF destination mac address, but then it ignores the packet because it does not contain traffic destined to its IP address. The only purpose of the PC is to make the lan segment active in the lab and show the magic packet reception on the internal lan. In the following image you can see the 4 magic packets containing aa:bb:cc:dd:ee:ff mac address 16 times:

You can generate the magic packet also via phone with apps like WOL on IOS:

You can configure your home router to register its public IP address on a service like No-IP and then configure your WOL app with the FQDN you registered (such as myhomenetwork.no-ip.org).

Режим пробуждения и его роль в сетевой технологии

Режим пробуждения – это одна из технологий, используемых в сетевых устройствах для оптимизации и повышения эффективности их работы. Обычно, когда устройство находится в состоянии простоя или сна, оно неактивно и не может обрабатывать сетевой трафик. Однако, в режиме пробуждения устройство остается активным и продолжает принимать и передавать данные, что позволяет повысить производительность и снизить задержки в работе сети.

Режим пробуждения особенно полезен в случаях, когда необходимо обеспечить непрерывную и быструю передачу данных. Например, в корпоративных сетях, где сотни или тысячи устройств могут быть подключены к центральному коммутатору, использование режима пробуждения позволяет увеличить пропускную способность и сократить задержки в сети.

Для работы в режиме пробуждения устройства должны поддерживать соответствующий протокол. Одним из таких протоколов является ARP (Address Resolution Protocol). ARP позволяет находить физический адрес (MAC-адрес) устройства на основе его IP-адреса. В контексте режима пробуждения, выгрузка ARP означает обновление и распространение таблицы ARP среди всех устройств в сети, чтобы обеспечить быструю передачу данных и минимизировать задержки при обмене информацией.

В процессе выгрузки ARP, устройства обмениваются сообщениями ARP-запроса и ARP-ответа. Когда устройство нуждается в отправке IP-пакета другому устройству в сети, оно отправляет ARP-запрос с целью узнать MAC-адрес этого устройства. Если устройство с указанным IP-адресом находится в сети и находится в режиме пробуждения, оно отвечает на ARP-запрос и отправляет свой MAC-адрес в ARP-ответе. Таким образом, отправитель получает необходимый MAC-адрес и может успешно отправить IP-пакет.

В целом, режим пробуждения и выгрузка ARP являются важными компонентами сетевой технологии, которые позволяют повысить производительность и эффективность работы сетей

За счет активирования устройств в режиме пробуждения и обновления таблицы ARP, достигается быстрая передача данных и минимизация задержек в работе сети, что важно для многих организаций и пользователей в современном мире

Subnet-Directed Broadcast

This is the first type of WoL in ConfigMgr and is the traditional WoL method. With this method, the primary site server sends a subnet-directed broadcast to the IP subnet where the targeted system was last known to be online. It’s important to know that in this case, it’s up to the network to deliver the magic packet to the subnet; ConfigMgr just initiates the process. Thus, the network must be configured to allow subnet-directed broadcasts. If it’s not, then there is not a thing that ConfigMgr can do about it.

Subnet-direct broadcast-based WoL is by far the simplest and most effective method in well-connected networks that allow subnet-directed broadcasts. Other network traffic has the potential to use subnet-directed broadcasts, including malicious distributed denial of service attacks (DDOS), however. For this reason, many networks have disabled subnet-directed broadcasts altogether.

Описание технологии Wake on LAN (WOL)

Сетевым администраторам и различным информационным системам в крупных компаниях зачастую требуется выполнять такие операция как резервное копирование, установка обновлений программных продуктов на компьютерах в локальной сети в ночное время чтобы это не мешало работе пользователей. Однако выполнение этих задач требует, чтобы пользователи оставляли свои компьютеры включенными в ночное время. В результате потребление электричества может возрасти почти в два раза по сравнению с дневным использованием.

Компания AMD работая в сотрудничестве с компанией Hewlett Packard (HP) нашли решение этой проблемы. Современные компьютеры обеспечивают поступление электроэнергии на материнскую плату даже в выключенном состоянии и сетевая карта может «просматривать» все пакеты поступающие на нее из сети и при поступлении специальной команды может включать компьютер в рабочее состояние из режима ожидания. Команда должна содержать уникальный IEEE адрес сетевой карты, таким образом эта команда может включить только нужный компьютер в сети. Этот уникальный адрес повторяется в команде 16 раз и может быть передан любым протоколом на любой порт обеспечивая таким образом свободу передачи этой команды. Сетевой пакет содержащий такую команду на включение компьютера назвали Магический Пакет (Magic Packet).

Технология Магического Пакета позволяет удаленно включить выключенный или находящийся в режиме ожидания компьютер по сети. Это достигается отправкой Магического Пакета в заданный узел сети где находится компьютер. Когда компьютер переходит в режим ожидания он включает в сетевой карте режим ожидания Магического Пакета и далее сетевая карта проверяет весь трафик поступающий на нее.

В терминологии компании Intel эта технология названа Wake on LAN (WOL).

Некоторые сетевые карты дополнительно поддерживают функцию «SecureON» пароль. Эта настройка позволяет дополнительно задавать пароль для Магического Пакета. Пароль состоит из 6 символов (6 байт) и эти символы дополнительно передаются в Магическом Пакете. Однако на текущий момент немногие производители включают поддержку данной функции в свою продукцию.

Проблемы и их решения при выгрузке ARP в режиме пробуждения

Выгрузка ARP (Address Resolution Protocol) в режиме пробуждения может привести к некоторым проблемам. В данном разделе рассмотрим наиболее часто встречающиеся проблемы и предложим их решения.

  • Неполная выгрузка ARP таблицы: В некоторых случаях, при выгрузке ARP таблицы в режиме пробуждения, может возникнуть проблема с неполным списком записей. Это может быть вызвано ошибками в процессе выполнения, сбоями в сети или другими факторами. Для решения данной проблемы рекомендуется проверить настройки сетевого оборудования, обновить драйверы сетевых адаптеров или перезапустить соответствующие службы на устройстве.

  • Неправильные записи ARP: Возможна ситуация, когда в выгруженной ARP таблице содержатся неправильные записи, например, некорректные сочетания IP и MAC адресов. Это может привести к неправильной маршрутизации или другим сетевым проблемам. Для исправления данной проблемы следует выполнить очистку ARP кэша, перезапустить сетевые интерфейсы или обратиться к поставщику оборудования для получения дополнительной поддержки.

  • Конфликт IP адресов: В режиме пробуждения может возникнуть ситуация, когда несколько устройств пытаются использовать один и тот же IP адрес, что приводит к конфликту IP адресов. Это может привести к проблемам с подключением к сети или неправильной маршрутизации. Для решения данной проблемы рекомендуется подключить устройства с уникальными IP адресами и проверить сетевые настройки устройств.

  • Ошибки при обновлении ARP таблицы: При обновлении ARP таблицы могут возникать ошибки, например, связанные с отсутствием доступа к сети или некорректными настройками устройства. При возникновении этих ошибок следует проверить подключение к сети, настройки сетевого адаптера или выполнить восстановление системы.

  • Проблемы с выгрузкой ARP на определенных операционных системах: В некоторых случаях, процесс выгрузки ARP таблицы может быть затруднен на определенных операционных системах или версиях программного обеспечения. Для решения данной проблемы рекомендуется обратиться к документации операционной системы или поставщику оборудования для получения информации о совместимости и возможных ограничениях.

Учитывая вышеупомянутые проблемы и решения, можно эффективно осуществлять выгрузку ARP в режиме пробуждения и минимизировать возможные сетевые проблемы.

MikroTik configuration

Basic configuration

# Bridge eth2-3-4
interface bridge
add name=lan_bridge
interface bridge vlan
add bridge=lan_bridge vlan-ids=1
interface bridge port
add bridge=lan_bridge interface=ether2
add bridge=lan_bridge interface=ether3
add bridge=lan_bridge interface=ether4

# Enable DHCP client on eth1 (WAN interface)
ip dhcp-client
add disabled=no interface=ether1

# Setup internal network and enable DHCP Server
ip address
add address=192.168.1.1/24 interface=lan_bridge network=192.168.1.0
ip pool
add name=dhcp_pool ranges=192.168.1.10-192.168.1.50
ip dhcp-server
add address-pool=dhcp_pool disabled=no interface=lan_bridge name=dhcp_server
ip dhcp-server network
add address=192.168.1.0/24 gateway=192.168.1.1 netmask=24

Firewall NAT and Forwarding rules

As suggested before, we will implement a forwarding rule that allows the traffic directed to 192.168.1.100 but with a rate-limiting check that will allow 1 packet every 10 seconds from a specific public source address, with a burst of 3 (this effectively allows 4 packets to be forwarded, this could be due to how MikroTik dst-limit works, I did not dig into this very much since the practical effect is the same for the purposes of this HowTo).

ip firewall nat
add action=dst-nat chain=dstnat dst-port=9999 in-interface=ether1 log=yes log-prefix=PRE-RT: protocol=udp \
    to-addresses=192.168.1.100 to-ports=9

ip firewall filter
add action=accept chain=forward dst-address=192.168.1.100 dst-limit=1/10s,3,src-address in-interface=ether1 log=yes \
    log-prefix=FWD: out-interface=lan_bridge
add action=drop chain=forward log=yes log-prefix=DROP:

Here you can see the whole configuration in a more readable format with the syntax highlighting in Sublime Text:

ARP-запрос

Протокол ARP позволяет автоматически определить МАК-адрес компьютера по его IP-адресу. Протокол работает в режиме запрос-ответ.

Компьютер, который хочет узнать МАК-адрес по известному IP-адресу, направляет ARP запрос “У кого IP 192.168.10.43?” Запрос отправляется на широковещательный МАК-адрес (FF:FF:FF:FF:FF:FF).

И этот запрос получают все компьютеры в сети. Тот компьютер, который узнал в запросе свой IP-адрес подготавливает и отправляет ARP ответ. В ответ включается IP-адрес компьютера (IP:192.168.10.43) и его МАК-адрес (MAC: 54:BE:F7:88:15:47).

Отправитель ARP запроса получает ответ, извлекает из него МАК-адрес и использует его для передачи данных по технологии канального уровня.

Формат ARP-запроса

ARP разрабатывался, как протокол общего назначения с возможностью применять его не только в Ethernet и не только для IP-адресов. Поэтому в начале ARP пакета идет служебная информация, которая позволяет определить с каким типом сетевого оборудования и с каким протоколом сетевого уровня мы работаем.

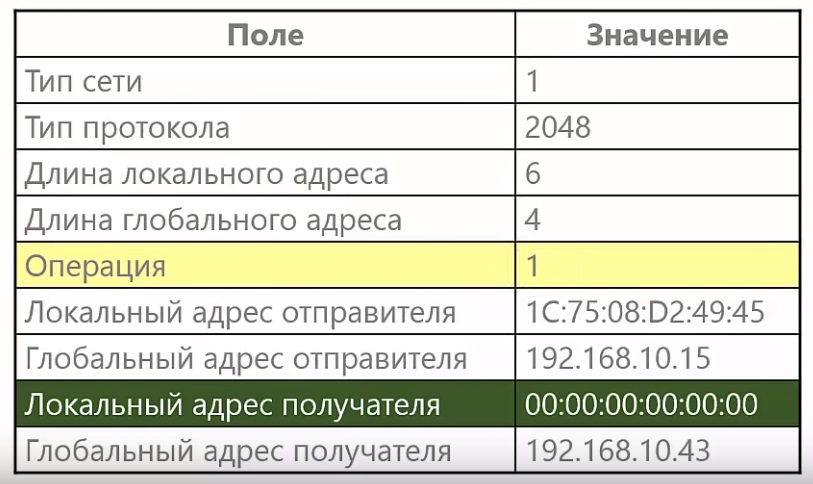

  • Первое поле “тип сети”, говорит о том, какое оборудование мы используем в сети, 1 — соответствует Ethernet.
  • Второе поле “тип протокола” в нем указывается протокол сетевого уровня 2048 означает IP.
  • Дальше идет “длина локального адреса”, в нашем случае МАК-адреса 6 байт, “длина глобального адреса в нашем случае IP-адреса” 4 байта.
  • Следующее поле код операции, 1 — соответствует ARP запросу, а 2 — ARP ответу.
  • Затем идет полезная информация о локальных (1С:75:08:D2:49:45) и глобальных адресах (192.168.10.15). Указывается МАК-адрес и IP-адрес отправителя, для того, чтобы получатель знал, кому отправлять ответ.
  • Глобальный адрес получателя (192.168.10.43).
  • Локальный адрес получателя неизвестен (00:00:00:00:00:00)

Формат ARP-ответа

Формат ARP ответа точно такой же, только в поле “операция” стоит значение 2 и адрес, который мы ищем находится в поле локальный адрес отправителя.

Программы для удаленного включения компьютера

Программы для Windows

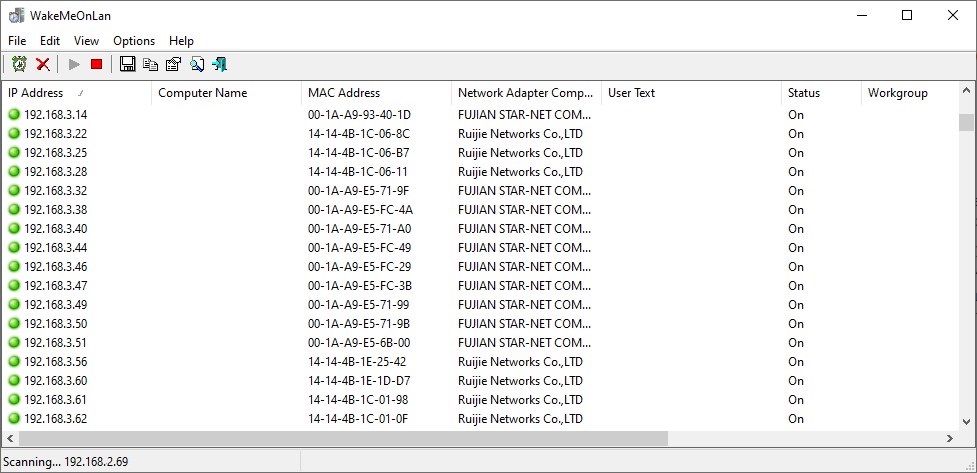

Используя программу WakeMeOnLan вы можете использовать технологию Wake on LAN для включения любого количества компьютеров удаленно по сети или через Интернет. Программа имеет удобную графическую оболочку, а также поддерживает работу в режиме командной строки. Скачать её можно с официального сайта.

Для использования программы из графического интерфейса, необходимо сперва добавить его в программу (File — Add New Computer), после чего нажать на нем правой кнопкой мыши и выбрать пункт «Wake Up Selected Computers».

Примеры использования из командной строки:

Включение компьютера с IP адресом 192.168.2.1:

Включение компьютера с именем PC01:

Включение компьютера с MAC адресом 12-34-45-78-90-AB:

Программы для Linux

Для операционной системы существует несколько популярных утилит, для удаленного включения компьютера с помощью технологии Wake on LAN. Одна из самых популярных — это etherwake.

Программа etherwake устанавливается в популярных дистрибутивах следующим образом:

В CentOS/RedHat:

В Debian/Linux Mint/Ubuntu:

Используется она просто — нужно выполнить саму утилиту с MAC адресом компьютера, который необходимо включить. К примеру, включения компьютера с MAC адресом 12-34-45-78-90-AB будет выглядеть так:

Если нужно включить компьютер по имени или ip адресу, то придется открыть файл /etc/ethers и вписать в него с новой строки пару «MAC адрес — имя компьютера». Выглядит подобная запись следующим образом:

Теперь, когда имени sysadmin присвоен MAC адрес 12-34-45-78-90-AB, можно воспользоваться именем компьютера в etherwake:

Аналогично будет выглядеть запись для IP, с той разницей, что после MAC адрес будет написан IP адрес:

Программы для Android

Если вы хотите удаленно включить компьютер с помощью вашего телефона, работающего на Андройде, то можете воспользоваться программой Wake On Lan:
Ссылка на google play market: https://play.google.com/store/apps/details?id=co.uk.mrwebb.wakeonlan
Использование программы не представляет из себя ничего сложного, как и в варианте с онлайн сервисом, нужно задать IP адрес того компьютера, который вы хотите включить, а также его MAC-адрес.

Как работает выгрузка ns для режима пробуждения?

Когда устройство находится в режиме сна, нейронные сети останавливают свою работу, чтобы сэкономить энергию. Однако, чтобы при переходе в режим пробуждения устройство могло сразу начать выполнение задач, связанных с обработкой данных, необходимо загрузить сохраненные ns.

Выгрузка ns происходит в несколько этапов. Сначала ns сохраняются в память устройства при переходе в режим сна. Затем, при пробуждении, ns извлекаются из памяти и восстанавливают свое состояние. Загруженные ns могут быть готовы к применению сразу после пробуждения, без необходимости обучения или инициализации с нуля.

Это позволяет существенно сократить время, затрачиваемое на инициализацию нейронных сетей, и увеличить быстродействие системы. Кроме того, выгрузка ns для режима пробуждения позволяет повысить эффективность использования ресурсов устройства и снизить потребление энергии.

Таким образом, выгрузка ns для режима пробуждения является важной частью оптимизации системы и повышения ее производительности. Благодаря этому процессу, нейронные сети могут быть эффективно использованы при каждом пробуждении устройства, сохраняя результаты работы и используя их для дальнейшей обработки данных

Понравилась статья? Поделиться с друзьями:
Опытный компьютерщик
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
