Из чего состоит материнская плата: структура, элементная база?

Последовательный COM порт (RS-232)

В 2019 году данный разъем практически не используется. А в далеких 90-ых через него подключалось большое количество различного периферийного оборудования, начиная от принтеров и модемов и заканчивая различными контроллерами.

На более старых материнских платах com порт (RS-232) был выведен на заднюю панель:

COM порт на задней панеле мат платы

В более современных платах его убрали, но оставили коннектор jcom (com) чтобы в случае необходимости (некоторое технологическое оборудование на производствах до сих пор подключается через последовательный порт RS-232) можно было через него вывести разъем COM на заднюю панель системного блока:

Разъем COM, который подключается к коннектору JCOM1

Настройка и доступность

Чтобы использовать функцию Jcmos1 на материнской плате, нужно произвести соответствующую настройку. Для этого следуйте инструкциям, предоставленным в документации вашей материнской платы или обратитесь к руководству пользователя.

Jcmos1 представляет собой разъем на материнской плате, который используется для сброса настроек BIOS и CMOS. Обычно он является трехконтактным разъемом, который закрыт с помощью джампера.

Для сброса настроек BIOS и CMOS с помощью Jcmos1 выполните следующие шаги:

1. Выключите компьютер и отсоедините его от электрической сети.
2. Откройте корпус компьютера.
3. Найдите на материнской плате разъем Jcmos1. Он обычно находится рядом с батарейкой BIOS.
4. Снятие джампера с разъема Jcmos1. Для этого удалите джампер с его текущего положения и установите его на следующие два контакта в течение нескольких секунд.
5. Установите джампер обратно в исходное положение.
6. Закройте корпус компьютера.
7. Подключите компьютер к электрической сети и включите его.

После выполнения этих шагов, настройки BIOS и CMOS будут сброшены, и компьютер запустится с настройками по умолчанию.

Обратите внимание, что сброс настроек BIOS и CMOS может привести к потере некоторых пользовательских настроек, поэтому перед выполнением этой процедуры рекомендуется сохранить ваши текущие настройки

Jcmos1 на материнской плате: Все, что нужно знать

Jcmos1 – это разъем на материнской плате, который отвечает за сброс настроек BIOS (Basic Input/Output System) и CMOS (Complementary Metal-Oxide-Semiconductor). CMOS-память, к которой есть доступ через Jcmos1, содержит информацию о конфигурации компьютера, такую как дата, время, настройки жесткого диска и т. д. Узнавая о деталях работы Jcmos1, можно понять, как этот разъем поможет в определенных ситуациях.

Одним из применений Jcmos1 является сброс BIOS и CMOS настроек до значений по умолчанию. Это полезно, когда возникают проблемы с загрузкой или работой компьютера. Сброс настроек может помочь избежать конфликтов или повреждений в BIOS и CMOS, восстанавливая их значения к заводским.

Для сброса BIOS и CMOS настроек с использованием Jcmos1, потребуется провести следующие шаги:

• Выключить компьютер и отключить его от источника питания.
• Найдите разъем Jcmos1 на материнской плате. Он может выглядеть как 2 или 3 контактных пина с джампером или без.
• Переместите джампер с его первоначального места на другие контакты в течение нескольких секунд.
• После этого верните джампер в начальное положение.
• Подключите компьютер к источнику питания и включите его.

Важно отметить, что процедура сброса BIOS и CMOS может отличаться в зависимости от модели материнской платы. Поэтому, перед выполнением процедуры, рекомендуется обратиться к руководству пользователя, чтобы узнать точные инструкции для конкретного устройства

В заключении, Jcmos1 на материнской плате имеет свою важность и применение в ситуациях, связанных с сбросом BIOS и CMOS настроек. Понимая, как использовать этот разъем правильно, можно решить некоторые проблемы, связанные с загрузкой и работой компьютера

Протоколы и передача данных через JCOM1

JCOM1 — это порт (COM-порт) на материнской плате, который предназначен для подключения внешнего устройства через интерфейс RS-232. RS-232 — это стандартный протокол передачи данных, который широко используется для связи компьютера с периферийными устройствами, такими как принтеры, модемы, сканеры и другие.

Использование JCOM1 для передачи данных требует соблюдения определенных протоколов и настроек. Вот некоторые важные аспекты, связанные с протоколами и передачей данных через JCOM1:

1. Биты данных: RS-232 поддерживает передачу данных в формате от 5 до 8 бит, при этом стандартным значением является 8 бит. Биты данных определяют количество бит в каждом передаваемом символе.

2. Скорость передачи: RS-232 поддерживает различные скорости передачи, известные как бодрейт. Обычные значения бодрейта включают 300, 1200, 2400, 4800, 9600, 19200, 38400 и т. д. Бодрейт определяет скорость передачи данных в битах в секунду.

3. Проверка четности: RS-232 может выполнять проверку четности, чтобы обеспечить целостность передаваемых данных. Четность может быть четной, нечетной или отключенной. При включенной проверке четности добавляется либо четный, либо нечетный бит для проверки правильности данных.

4. Контроль потока: RS-232 поддерживает различные методы контроля потока, такие как аппаратный (CTS/RTS) и программный (XON/XOFF). Контроль потока используется для управления передачей данных между устройствами, чтобы избежать перегрузки или потери данных.

Для использования JCOM1 и передачи данных через него необходимо учесть все вышеперечисленные аспекты и настроить соответствующие параметры на подключаемом устройстве и в программном обеспечении на компьютере. Неправильные настройки могут привести к ошибкам передачи данных или неработоспособности подключенного устройства.

Важно помнить, что JCOM1 на материнской плате является только физическим интерфейсом для передачи данных, и для работы с подключаемым устройством могут требоваться драйверы и дополнительное программное обеспечение

Параметры и настройки Jcom1

Jcom1 является COM-портом, которое чаще всего используется для подключения внешних устройств к компьютеру. Он предлагает различные параметры и настройки, которые можно изменить для оптимизации работы COM-порта. Рассмотрим основные параметры и настройки Jcom1:

• Скорость передачи данных (Baud Rate): Этот параметр определяет скорость передачи данных через COM-порт. Чаще всего используются стандартные значения, такие как 9600, 19200, 38400 и т.д. Однако, в зависимости от требований вашего устройства можно установить и другие значения.
• Биты данных (Data Bits): Этот параметр определяет количество битов данных, которые передаются через COM-порт. Обычно устанавливаются значения 7 или 8 битов.
• Стоп-биты (Stop Bits): Этот параметр определяет количество стоп-битов, которые добавляются к каждому байту данных. Обычно используется значение 1 стоп-бита, но также возможно использование 1.5 или 2 стоп-битов, в зависимости от требований вашего устройства.
• Четность (Parity): Этот параметр определяет проверку четности для каждого байта данных. Обычно используется значение «нет» (None), но также возможно использование четности «нечетной» (Odd), «четной» (Even), «маркера» (Mark) или «пробела» (Space), в зависимости от требований вашего устройства.
• Управление потоком (Flow Control): Этот параметр определяет метод управления потоком данных. Существуют различные методы включения и отключения потока данных, такие как «Нет управления потоком» (None), «Аппаратное управление потоком» (Hardware) и «Программное управление потоком» (Software).

Чтобы изменить параметры и настройки Jcom1, обычно используется специальное программное обеспечение, такое как диспетчер устройств или программы для работы с COM-портами. Вам может потребоваться выполнить несколько шагов, чтобы получить доступ к параметрам и настройкам COM-порта, в зависимости от вашей операционной системы.

Таким образом, параметры и настройки Jcom1 предоставляют возможности для оптимизации его работы и соответствия требованиям подключаемых устройств.

Этапы подключения передней панели к материнской плате

Рассмотрим основные моменты в подключении фронтальной панели к «материнке»:

Этап 1

Первым делом необходимо найти основной шлейф с 4 (иногда 5-6) штекерами. Возможна некоторая разница в названиях, цвете и т. д.

Расположенные на фото сверху штекеры подразумевают собой следующее:

• POWERSW (или PWRBTN) – активирует манипуляции с кнопкой включения/выключения компьютера на панели.
• H.D.D.LED (или HDLED) – лампочка, мигающая при работе жёсткого диска.
• POWERLED + и – (или PLED) – лампочка на кнопке включения/отключения компьютера; если компьютер работает, то горит, и наоборот; может быть цельным штекером.
• RESTARTSW (или RESET) – активирует кнопку перезагрузки компьютера.
• SPEAKER – небольшой динамик, издающий писк, если наблюдаются проблемы в работе компьютера.

Названия этих штекеров могут различаться, но не сильно. Например, вместо POWERSW может быть указано PW. А вместо RESTARTSW – просто RES. Сравнивая первые буквы названия штекеров и разъёмов, можно без труда понять, какой штекер куда должен подключаться. Также помогают цвета, которые, зачастую, соответствуют цвету кабелей от штекеров. Но в первую очередь нужно сравнивать именно названия, следом – цвета, ведь они могут различаться, в отличие от названий.

Этап 2

Вставлять штекеры необходимо в одно большое гнездо (FRONTPANEL или F_PANEL) на краю материнской платы. Обычно оно выглядит вот так:

Чтобы подсоединить провода в разъёмы правильной стороной, можно просто посмотреть на сам штекер. Если в нём не будет хватать одного контакта (железная «спица»), то присоединять нужно этим местом, в соответствии с другим пустым местом на материнской плате, в разъёме. Также могут помочь боковые крепления на некоторых гнёздах и штекерах (крепления должны быть на одной стороне). Дополнительно можно ориентироваться по цветам в разъёме или визуальным подсказкам в виде блестящих контактов и т. п. Как правило, штекеры подсоединяются надписью «на себя» или в сторону надписей на материнской плате (схеме).

Внизу, под цветными разъёмами, схематично указаны (подписаны) места, куда нужно подключать штекеры. Например, согласно схеме под разъёмами, отвечающий за кнопку включения компьютера штекер (POWERSW) следует подсоединить в красное гнездо (второе слева, сверху, подписано как PW). Все остальные провода присоединяются в указанные на схеме места соответствующим образом.

В сопроводительной к компьютеру документации, если она имеется, также есть подсказки по подключению штекеров в гнёзда. Выглядят данные подсказки так:

Как видно на рисунке, в документах даже расшифровываются названия штекеров и сокращений на схеме. Например, RES – ResetSwitch (рус. «кнопка перезагрузки») и т. д.

Этап 3

Штекеры, отвечающие за работу USB-портов на передней панели, подключаются чуть иначе и проще. Выглядит USB-штекер — вот так:

Разъём для данного штекера может иметь следующие названия:

• F_USB1/F_USB2;
• USB1/USB2;
• или все гнёзда для этого штекера могут называться просто USB.

Не имеет значения, куда будет подключаться провод, так как все USB-гнёзда полностью идентичны. За исключением USB 3.0. Если на передней панели имеется именно такой USB-штекер, то и разъём на материнской плате нужно искать с соответствующим названием. Зачастую именно так он и называется – USB 3.0, но могут быть и исключения в виде F_USB30 и т. д.

Этап 4

Подключение звука (наушники/микрофон) на фронтальной панели происходит идентично описанным ранее процессам.

Берётся штекер из передней панели с названием AC97 или HDAUDIO и вставляется в разъём с соответствующей надписью:

Если звук так и не появился, возможно, проблема кроется в BIOS. Перезагрузив компьютер и «попав» в систему BIOS, следует проверить фронтальную панель и её характеристики. Иногда бывает, что подключён штекер HDAUDIO, а BIOS распознал подключённое устройство как AC 97. Решается данный недочёт изменением в BIOSе неправильного драйвера на соответствующий подключённому в материнской плате.

Чипсет: связующее звено в работе платы

Материнская плата – основная платформа, на которую устанавливаются все компоненты компьютера. Одной из самых важных частей материнской платы является чипсет.

Чипсет – это набор микросхем, которые регулируют взаимодействие всех компонентов материнской платы. Он является своего рода связующим звеном, обеспечивая передачу информации между процессором, видеокартой, оперативной памятью, жестким диском и другими важными компонентами компьютера.

Основные функции чипсета включают:

1. Управление системной шиной – это канал, через который происходит обмен данными между процессором и другими устройствами. Чипсет регулирует скорость передачи данных через системную шину и отвечает за согласование работы различных компонентов.
2. Управление памятью – чипсет регулирует доступ к оперативной памяти, определяет ее тип и частоту работы. Он также контролирует загрузку операционной системы и размещение информации в памяти.
3. Управление вводом-выводом – чипсет обеспечивает передачу данных между процессором и внешними устройствами, такими как жесткие диски, видеокарты, звуковые карты и сетевые адаптеры.
4. Управление энергопотреблением – чипсет контролирует энергопотребление компьютера и оптимизирует его работу, регулируя напряжение и частоту работы процессора и других устройств.

Чипсеты могут быть разной архитектуры и поддерживать различные технологии. Некоторые чипсеты оснащены встроенной графикой, поддерживают оперативную память новых стандартов, имеют дополнительные порты расширения и т.д

Важно выбирать материнскую плату с подходящим чипсетом, который удовлетворяет требованиям и потребностям пользователя

Таким образом, чипсет является неотъемлемой частью материнской платы и играет важную роль в работе компьютера. Он обеспечивает стабильную работу всех компонентов, координирует и контролирует их взаимодействие, что позволяет создать эффективную и производительную систему.

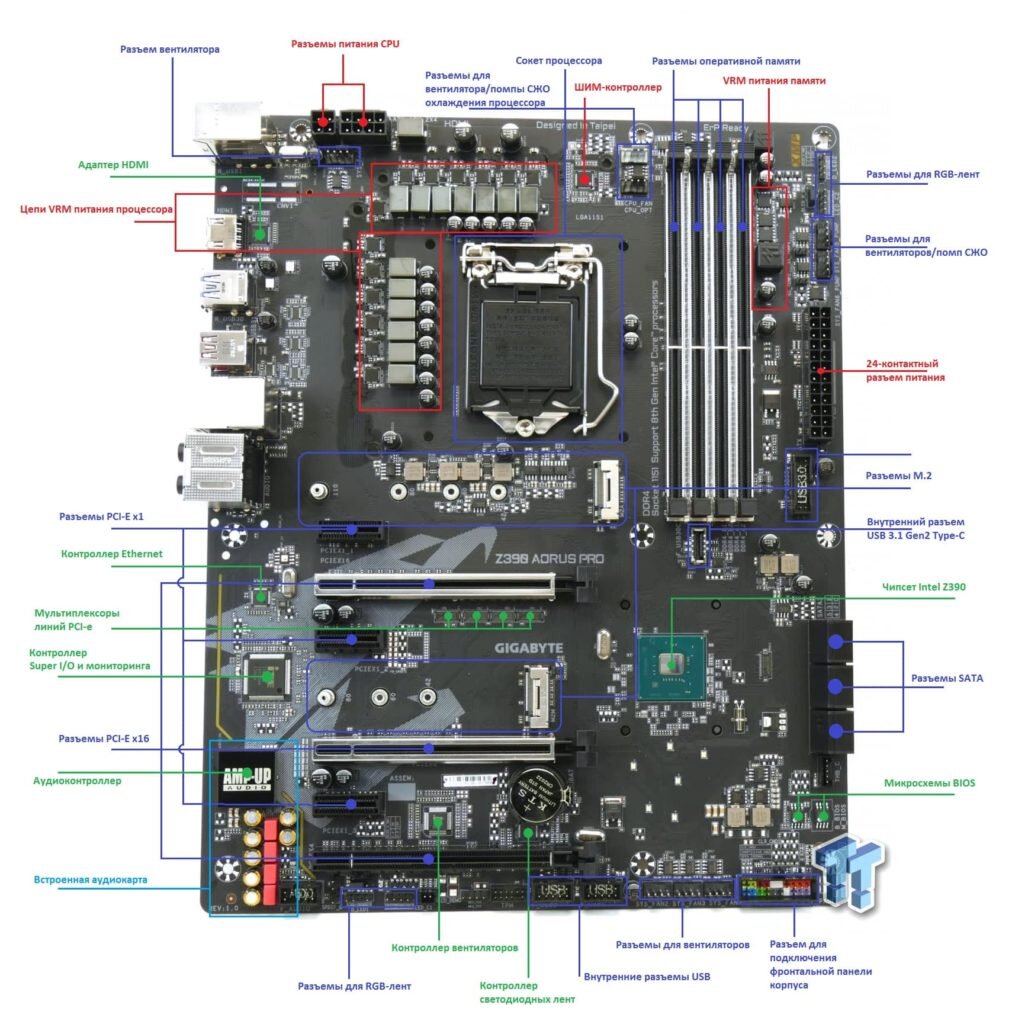

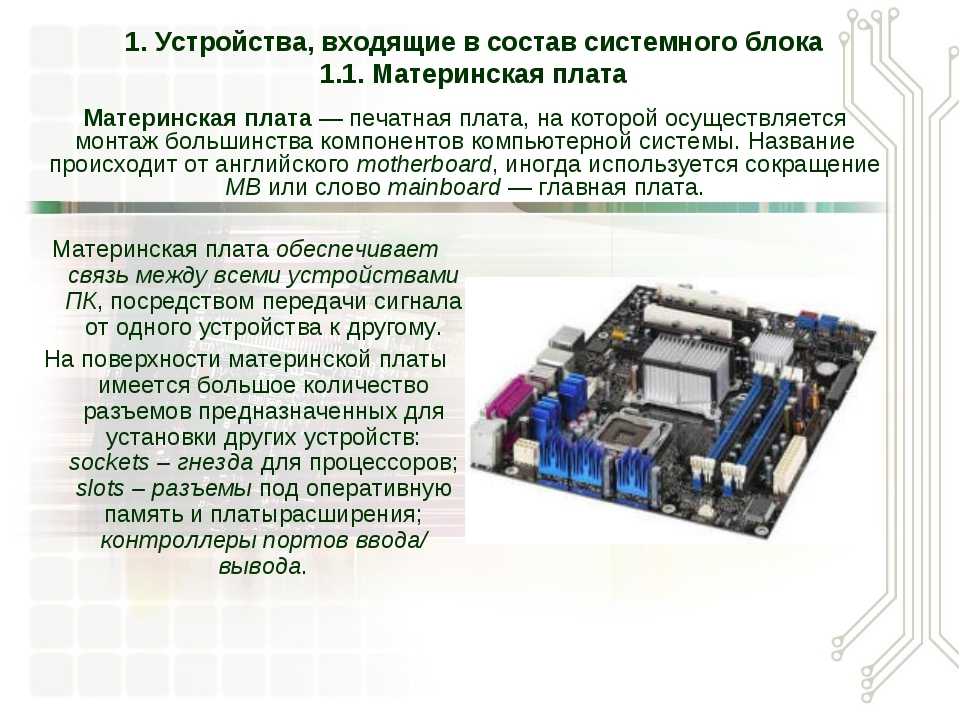

Строение системной платы

Системная плата изготовлена из стекловолокна, состоит из нескольких листов, на которые наносятся контакты (печатная плата) и имеет многослойную структуру.

Системная плата крепится к стойке с помощью винтов.

Статья: Материнская плата

Найди решение своей задачи среди 1 000 000 ответов

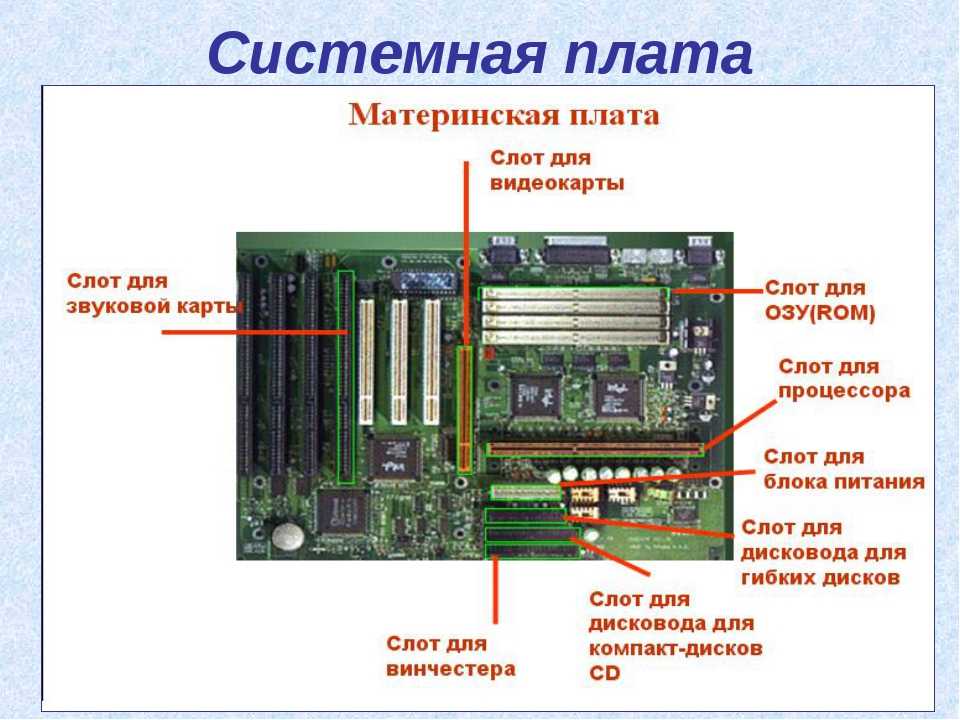

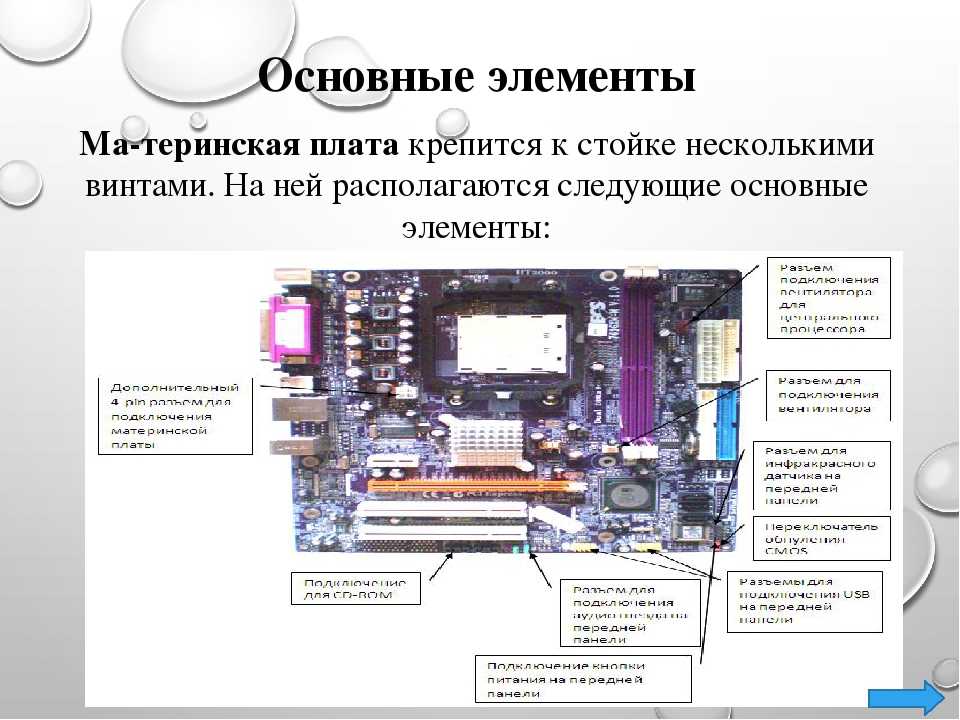

Основные элементы, которые располагаются на системной плате:

• процессор;
• оперативная память;
• набор управляющих микросхем (чипсет);
• BIOS;
• кэш-память;
• шины;
• слоты расширения;
• батарейка и др.

Кроме того, на плате расположены разъемы для параллельных, последовательных портов (для подключения клавиатуры и мыши), источника питания, встроенного динамика, индикаторов и кнопок, которые находятся на передней панели системного блока. Тип системной платы определяет производительность ПК и перечень тех устройств, которые можно подключить.

Рисунок 2. Вид системной платы

Для передачи данных между устройствами системной платы используются шины: шина главного процессора, на которой работает ЦП и кэш-память, системная шина. Взаимодействие происходит через специальные устройства – контроллеры.

LSI-слова и запятая при использовании jcom1

При использовании разъема jcom1 на материнской плате, может возникнуть необходимость в установке LSI-слов.​ LSI-слова (англ.​ Logic Symbol Interpretation) представляют собой набор команд и параметров, которые управляют работой jcom1 и подключенных устройств.​

LSI-слова позволяют настраивать различные режимы работы jcom1 и определять функциональность подключенных устройств.​ Они могут быть использованы для настройки скорости передачи данных, выбора протокола связи, задания формата передаваемых данных и других параметров.​

Для управления jcom1 с помощью LSI-слов используется специальный синтаксис и команды, которые передаются через разъем.​ Однако важно помнить, что в синтаксисе LSI-слов присутствует специальный символ ー запятая. Запятая используется для разделения команд и параметров в LSI-слове, что обеспечивает правильное выполнение команд и настройку jcom1.​. Правильное использование LSI-слов и запятой при работе с jcom1 является важным аспектом для достижения успешной связи и взаимодействия между компьютером и подключенными устройствами.​

Правильное использование LSI-слов и запятой при работе с jcom1 является важным аспектом для достижения успешной связи и взаимодействия между компьютером и подключенными устройствами.​

Материнская плата играет важную роль в работе компьютера, а разъем jcom1 является неотъемлемой частью этой платы.​ Jcom1 предоставляет возможность подключения различных внешних устройств и обеспечивает передачу данных и сигналов между компьютером и этими устройствами.​

Порядковый номер разъема jcom1 позволяет идентифицировать его на материнской плате٫ а горизонтальный список разъемов упрощает поиск и использование jcom1 и других портов.​ При использовании jcom1 может возникнуть необходимость в настройке с помощью LSI-слов٫ где запятая играет важную роль для разделения команд и параметров.​

Использование jcom1 на материнской плате расширяет функциональность компьютера٫ позволяет подключать разнообразные устройства и обеспечивает их взаимодействие.​ Однако важно следовать инструкциям и рекомендациям производителя٫ чтобы правильно настроить и использовать jcom1.​

Таким образом, понимание работы и использования jcom1 на материнской плате является важным аспектом для эффективного функционирования компьютерной системы и обеспечения связи с внешними устройствами.​
