Как выбрать ethernet кабель для максимальной скорости интернет-соединения

История

Концепцию, являющуюся фундаментом Ethernet, предложил сотрудник исследовательского центра Xerox PARC Роберт Меткалф. Его идея была основана на более ранней сетевой технологии ALOHAnet, автором которой был Норман Абрамсон.

Протокол Aloha был достаточно прост: одна из станций отправляла сообщение в любой момент и ждала подтверждения получения. Тогда предполагалось, что вторая сторона транслировала свой сигнал в этот же момент и значит ни одна из сторон не приняла сообщение. Обе передающие станции должны были определить время задержки, а затем заново отправить свои сообщения с большей вероятностью успешной передачи. Но с ростом сетевого трафика Aloha стал испытывать перегрузку.

Боб разработал этот метод связи компьютеров и принтеров, которые находились в арсенале центра Xerox PARC. Последующую экспериментальную сеть он назвал Alto Aloha Network, но в 1973 году сменил его название на Ethernet. Он хотел подчеркнуть значительный рост эффективности по сравнению с Aloha.

Первая спецификация Ethernet Blue Book была выпущена в 1980 году — это 10-мегабитная система, использующая коаксиальный кабель с интервалом 2,5 метра.

Следует отметить, что Дэвид Боггс построил в 1975 году во время своего пребывания в Xerox PARC первый маршрутизатор и первый сервер имен в Интернете.

Сеть 1973 года уже имела все необходимые характеристики современного Ethernet. Это было сделано с помощью CSMA / CD, чтобы минимизировать вероятность столкновения. В случае его возникновения был запущен механизм двоичной экспоненциальной обратной связи для постепенного снижения «агрессии» отправителя и адаптации к различным уровням трафика. Он имел топологию шины и работал со скоростью 2,94 Мб / с по отрезку коаксиального кабеля длиной 1,6 км. Адреса были 8-битными и CRC кадров 16-битными. Протокол, используемый на сетевом уровне — это PUP (Parc Universal Packet), который позже превратился в тот, который позже стал XNS (Xerox Network System), предшественник IPХ (Novell Netware).

В 1977 году Меткалф, Боггс и два других инженера Xerox получили патент на базовую технологию Ethernet, а в 1978 году Меткалф и Боггс получили еще один патент на ретранслятор. Тогда вся система Ethernet принадлежала XEROX.

10-мегабитный Ethernet был популярен в течение 10 лет и до начала 90-х годов его скорости хватало, однако постепенно начала ощущаться его недостаточная пропускная способность. Если для компьютеров на процессорах Intel 80286 или с шинами ISA (8 Мбайт/с) или EISA (32 Мбайт/с) пропускная способность сегмента Ethernet составляла 1/8 или 1/32 от пропускной способности самих шин, то с появлением шины PCI (133 Мбайт/с) она упала до 1/133, а этого было явно недостаточно. Однако все это происходило на фоне роста потребностей в объемах передаваемых данных. Из-за этого многие сегменты 10-мегабитного Ethernet стали перегруженными, а частота возникновения коллизий значительно возросла, еще более снижая номинальную пропускную способность.

В 1992 году группа производителей сетевого оборудования образовала некоммерческое объединение Fast Ethernet Alliance для разработки высокоскоростного стандарта. Названная новым термином технология получила название Fast Ethernet, а в мае 1995 года комитет IEЕA принял спецификацию 802.3u как стандарта 802.3u, который не является самостоятельным стандартом, а представляет собой дополнение к существующему стандарту 802.3.

В начале весны 1996 года, примерно через год после принятия стандарта 802.3u, было принято решение о разработке технологии передачи данных со скоростью 1 Гбит/с (Gigabit Ethernet) стандарта 802.3z . В мае того же года 11 ведущих компаний, заинтересованных в разработке и внедрении этой технологии, основали Gigabit Ethernet Alliance.

В начале июля 1998 года был принят стандарт Gigabit Ethernet (IEEE 802.3z). Спецификация 802.3z описывает использование одномодового и многомодового оптического волокна. Несколько позднее эта спецификация была расширена (IEEE 802.3ab) и на использование неэкранированной витой пары UTP 5-й категории (интерфейс 1000Base-T) на расстояние до 100 м.

Ethernet против Wi-Fi

Нельзя отрицать, что Wi-Fi — самый популярный способ подключения устройств к интернету. Это неудивительно, потому что кабели Ethernet довольно громоздки.

Если ваш телефон должен быть подключён к интернету с помощью кабеля Ethernet, он должен быть толщиной примерно 10 сантиметров, по крайней мере, для поддержки соединения.

Основное различие между Ethernet и Wi-Fi заключается в том, что данные Ethernet передаются через физический кабель, тогда как соединения Wi-Fi передают данные через беспроводные сигналы. Основное преимущество Wi-Fi через Ethernet заключается в том, что он обеспечивает хорошую мобильность; вы можете перемещаться куда угодно на определённом расстоянии, не таща за собой кабель.

Соединения обеспечивают большую скорость и надёжность, чем соединение Wi-Fi. В то время как соединение Wi-Fi может быть легко потеряно — и требуется время для восстановления, — кабели Ethernet более надёжны, потому что вы подключены непосредственно к сети. Соединения Wi-Fi также подвержены помехам, что может снизить их надёжность.

Стандарты и скорости Ethernet

Ethernet развивался на протяжении многих лет, и его возможности определялись различными стандартами и скоростями.

Категории Ethernet

Кабели Ethernet классифицируются в зависимости от их производительности и возможностей. Общие категории включают Cat 5e, Cat 6 и Cat 6a. Более высокие категории обычно обеспечивают лучшую производительность и поддерживают более высокие скорости передачи данных.

Вариации скорости

Скорости Ethernet значительно увеличились с течением времени. Наиболее часто используемые сегодня скорости Ethernet включают 10 Мбит/с (мегабит в секунду), 100 Мбит/с, 1 Гбит/с (гигабит в секунду) и 10 Гбит/с. Отрасль продолжает стремиться к еще более высоким скоростям для удовлетворения растущих потребностей в данных.

Другие различия между Ethernet и промышленным Ethernet

По словам Real Time Automation, стандартный Ethernet больше подходит для офисных применений, нежели для использования в промышленности. Он предназначен для повседневного использования, в то время как промышленный Ethernet предусматривает различные уровни и может применяться в более сложных условиях эксплуатации (рис. 2) — в том числе в зашумленных производственных помещениях. При этом он даже способен определить потерю данных на производстве.

Рис. 2. Факторы, которые необходимо учесть при выборе Ethernet для промышленного предприятия

Кабели и разъемы, применяемые в сетях промышленного Ethernet, также имеют определенные отличия от стандартных. Например, разъемы, используемые в промышленности, как пишет Real Time Automation, не будут иметь стандартных защелок. Поскольку такие разъемы применяются в агрессивных промышленных средах, им необходимы более надежные механизмы фиксации. В оборудовании, используемом в тяжелых условиях эксплуатации, как правило, применяют герметичные разъемы.

Структура кабелей коммерческого или офисного Ethernet также может отличаться от структуры кабелей промышленного Ethernet. Оболочка низкоскоростных промышленных кабелей может быть более высокого качества. Конечно, и оболочка кабелей с высокой пропускной способностью, и используемый в них металл имеют еще более высокое качество, что значительно повышает надежность этих кабелей.

Детерминизм (гарантированная фиксированная задержка) является еще одним важным фактором, отличающим промышленный Ethernet от стандартного. Ethernet сам по себе не является детерминированным , но для применения сетей в промышленных средах детерминизм необходим. На промышленном предприятии пакеты данных должны отправляться и приниматься в определенное время и при этом нужна гарантия того, что пакеты будут доставлены несмотря ни на что. Это связано с тем, что потеря данных или задержка в передаче данных между оборудованием в промышленных условиях может привести к серьезному сбою в технологическом процессе. Такая передача информации в режиме реального времени часто является основным решающим фактором при выборе Ethernet-решения. При этом компания должна оценить свои потребности и определить, какое Ethernet-решение лучше подойдет для удовлетворения требований.

Способы сращивания сетевого кабеля Ethernet без потери сигнала

В настоящее время существует несколько инструментов и устройств, которые мы можем использовать для «сращивания» сетевого кабеля Ethernet без потери сигнала или производительности, мы должны помнить, что не рекомендуется «сращивать» разные провода в сетевом кабеле, как мы объясняли ранее. . Если вы хотите «соединить» несколько сегментов сетевых кабелей Ethernet с помощью разъема RJ-45, лучше всего приобрести следующие адаптеры и устройства.

Адаптер гнездо-гнездо: самый дешевый способ сращивания кабеля

Самый простой и эффективный способ сращивания сетевого кабеля — использовать переходники мама-мама, которые также можно назвать стяжками. Это устройство поставляется с двумя розетками RJ-45, соединенными друг с другом таким образом, что мы можем подключить два сетевых кабеля к каждому концу. Таким образом, он будет работать как единое целое. Вот пример муфты:

Также следует отметить, что эти адаптеры полностью пассивны и не требуют питания и не влияют на соединение. Также следует отметить, что при использовании качественного устройства потери будут очень небольшими. Они также могут иметь внутри металлический экран, который позволяет минимизировать электромагнитные помехи и, таким образом, избегать потери сигнала, обеспечивая более стабильную сетевую среду.

Эти соединители можно найти на Amazon примерно от 5 евро. Однако иногда из-за низкой разницы в цене лучше покупать комплект, чтобы иметь один в запасе на будущее. Примером этого типа, хорошего качества и совместимого с категориями 5, 6 и 7 может быть этот от UGREEN:

Это самый дешевый и самый простой способ «сращивания» сетевого кабеля, но у нас есть и другие варианты.

Коммутатор как лучший способ удлинить сетевой кабель

Соединитель — это самый быстрый и дешевый способ сращивания сетевого кабеля без потерь, хотя следует признать, что есть лучшие альтернативы, которые предлагают больше. В случае необходимости соединить два сетевых кабеля, особенно если они довольно длинные, лучшим вариантом является использование дополнительного сетевого оборудования, такого как Переключатель.

Этот тип устройства позволяет «регенерировать» сигнал из самого кабеля, достигая гораздо большего расстояния без потери сигнала. Мы должны помнить, что в стандарте Ethernet не допускается использование кабелей длиной более 100 метров, но при использовании обычного коммутатора мы могли бы без проблем получить два сегмента по 100 метров. Их недостаток заключается в том, что они зависят от источника питания, но в настоящее время они включают функции энергосбережения, поэтому они не потребляют много. Этот тип оборудования обеспечивает большую надежность связи.

Примером переключателя, который мы могли бы использовать, является D-Link DGS-105 , с его помощью мы можем идеально удлинить два сетевых кабеля и улучшить соединение.

Конечно, если вам нужно соединить разные компьютеры, у которых уже есть сетевой кабель, в локальной сети, с помощью коммутатора вы можете сделать это легко и быстро, не покупая дополнительное оборудование.

Использование старого маршрутизатора для сращивания сетевого кабеля

Еще одно устройство, которое мы могли бы использовать для сращивания сетевого кабеля, может быть старым маршрутизатором, который мы храним в коробке. Один из недостатков, который он может иметь, заключается в том, что если он слишком старый, это не будет Gigabit Ethernet, и мы не сможем превышать скорость выше 100 Мбит / с

Еще один аспект, который мы должны принять во внимание, заключается в том, что этот старый маршрутизатор может нуждаться в некоторых настройках, таких как, например, поместить его в тот же текущий диапазон сети и назначить ему локальный фиксированный IP-адрес. Следовательно, упомянутый выше переключатель может быть более простым вариантом для реализации, поскольку он не требует настройки

Положительным моментом старого маршрутизатора, который мы больше не используем, является то, что он абсолютно бесплатный, потому что он уже есть у нас дома, и мы можем дать ему вторую жизнь, удлинив сетевой кабель Ethernet. В этом типе устройства сигнал также будет регенерирован, как это происходит в переключателе.

Как вы уже видели, у нас есть разные способы сращивания сетевого кабеля, самый дешевый и быстрый — использовать адаптер RJ-45 «мама-розетка», он не требует какого-либо источника питания, и мы можем легко и быстро соединить два сетевых кабеля. . Другие способы использования коммутатора или старого маршрутизатора имеют свои преимущества, такие как регенерация сигнала и то, что мы можем пойти дальше, однако им требуется питание, и в случае маршрутизатора мы должны выполнить определенную конфигурацию, чтобы он работает исправно.

Медиаконвертеры: на шаг впереди

Другое устройство, которое вы можете использовать для расширения Ethernet-соединения, — это медиаконвертер. Обычно он имеет два порта — один для кабеля Ethernet, а другой — для оптоволоконного кабеля. Устройство преобразует сигнал Ethernet в оптоволоконный сигнал на одном конце и преобразует оптоволоконный сигнал в сигнал Ethernet на другом.

Медиаконвертер Ethernet over Fiber очень удобен для расширения соединения Ethernet на большие расстояния. Многомодовые оптоволоконные кабели имеют дальность действия около 550 метров, а одномодовые волокна могут прокладываться на многие мили.

Медиаконвертер

Ethernet против Wi-Fi: плюсы и минусы

Ethernet и Wi-Fi — это два широко используемых сетевых варианта, каждый из которых имеет свои преимущества и недостатки.

1. Преимущества Ethernet

Ethernet предлагает более высокие скорости, более низкие задержка, и большую надежность по сравнению с Wi-Fi. Он больше подходит для стационарных устройств, которым требуется стабильное и надежное сетевое соединение.

2. Преимущества Wi-Fi

Wi-Fi обеспечивает удобство беспроводной связи, позволяя устройствам подключаться без физических кабелей. Он идеально подходит для портативных устройств и ситуаций, когда мобильность является приоритетом.

3. Выбор между Ethernet и Wi-Fi

Выбор между Ethernet и Wi-Fi зависит от конкретных требований, таких как местоположение устройства, желаемая скорость и потребность в стабильном соединении. Обычно при настройке сети используется комбинация обеих технологий.

Способы обжима

Всего существует два метода обжима сетевого провода:

Прямой.
Перекрестный.

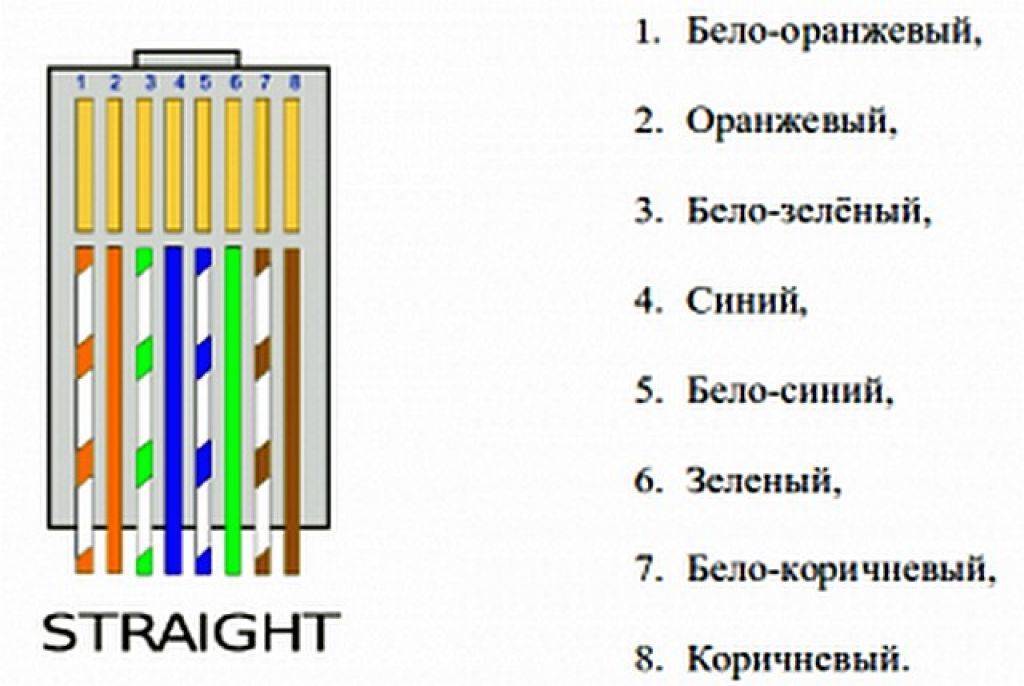

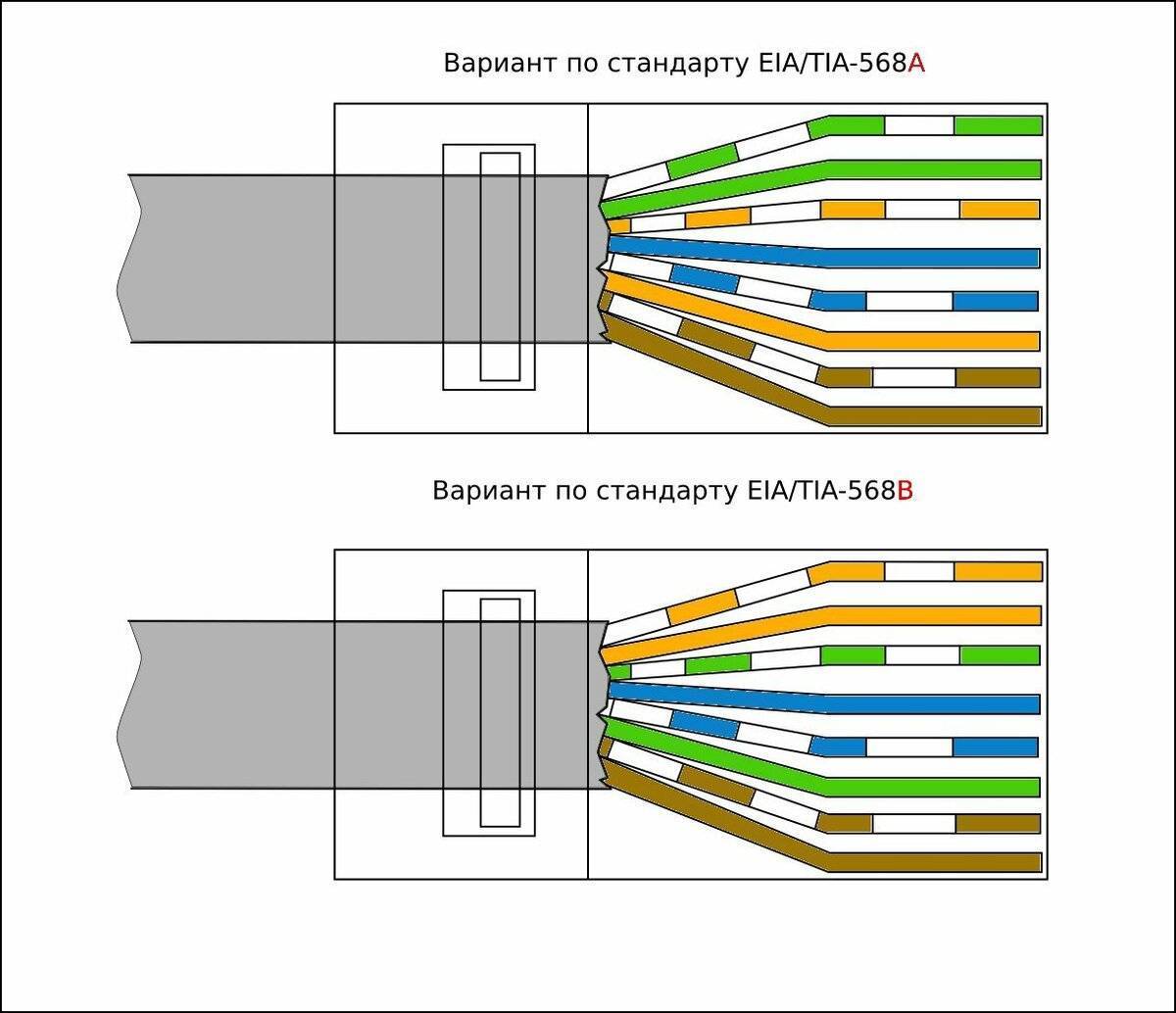

Схемы для обоих вы можете увидеть на фото ниже.

Как мы видим, при прямом варианте оба конца кабеля имеют одинаковое расположение проводников в коннекторе. Перекрестный же способ подразумевает обжим пары на разных сторонах кабеля. При этом используется разный порядок подключения проводников.

Какой же метод применить для подключения домашней сети? Все очень просто — прямой способ используется в тех случаях, когда один компьютер подключается к сети Интернет. Перекрестный же применяется только тогда, когда возникает необходимость в между собой. То есть, имея дома один ноутбук или ПК, лучше воспользоваться прямым способом соединения кабеля.

Что такое Ethernet

Эта технология была разработана в 1970 г. исследовательским центром в Пало-Альто, который принадлежит корпорации Xerox, а в 1980 г. на ее основе была принята спецификация IEЕЕ 802.3.

Основной принцип работы, используемый в данной технологии, заключается в следующем. Чтобы начать передачу данных в сети, сетевой адаптер компа «прослушивает» сеть на наличие какого-либо сигнала. Если его нет, то адаптер начинает передачу данных, если же сигнал есть, то передача откладывается на определенный интервал времени. Время монопольного использования разделяемой среды одним узлом ограничивается временем передачи 1-го кадра.

Кадр — это единица данных, которыми обмениваются компьютеры в сети Ethernet. Кадр имеет фиксированный формат и наряду с полем данных содержит различную служебную информацию, к примеру адрес получателя и адрес отправителя. После того как адаптер отправителя поместил кадр в сеть, его начинают принимать все сетевые адаптеры. Каждый адаптер проводит анализ кадра, и если адрес совпадает с их собственным адресом устройства (МАС-адрес), кадр помещается во внутренний буфер сетевого адаптера, если же не совпадает, то он игнорируется.

В том случае, если два или более адаптера, «прослушав» сеть, начинают передавать данные, появляется коллизия (collision). Адаптеры, обнаружив коллизию, прекращают передачу данных, а затем, повторно «прослушав» сеть, повторяют передачу данных через разные промежутки времени.

Использование переходников обратного типа

Если у вас есть Ethernet кабель с более крупными разъемами на концах, похожими на телефонные, вы можете использовать переходники обратного типа для подключения его к оборудованию с обычными Ethernet разъемами.

Переходники обратного типа представляют собой устройства, которые позволяют подключать различные типы разъемов между собой. В данном случае, вам потребуется переходник с разъемом RJ11 на одном конце и разъемом RJ45 на другом конце.

Чтобы использовать переходник обратного типа, следуйте этим инструкциям:

Снимите защитную крышку с конца Ethernet кабеля и переходника обратного типа.
Вставьте конец Ethernet кабеля в разъем RJ11 на переходнике.
Тщательно зафиксируйте соединение, убедившись, что разъемы тесно связаны друг с другом.
Вставьте другой конец переходника с разъемом RJ45 в обычный Ethernet разъем на вашем компьютере, маршрутизаторе или другом сетевом оборудовании.
Убедитесь, что соединение кабеля и переходника обратного типа прочное и надежное.

После этих действий, ваш Ethernet кабель с более крупными разъемами должен быть успешно подключен к оборудованию с обычными Ethernet разъемами. Вы сможете использовать сеть без проблем и получить доступ к интернету или другим сетевым ресурсам.

Примечание: Важно понимать, что использование переходников обратного типа может негативно повлиять на качество и производительность вашей сети. Данное решение следует использовать только временно, пока не будет возможности заменить Ethernet кабель на более подходящий

Влияет ли длинна кабеля от роутера до компьютера?? Просто интернет тупит, а длинна кабеля составляет 106 метров.

Длина кабеля может влиять на вероятность его повреждения. На качество сигнала длина кабеля сама по себе не влияет.Однако, в некоторых случаях длина кабеля существенна.

«Ethernet представляет архитектуру сетей с разделяемой средой и широковещательной передачей, т. е. сетевой пакет посылается сразу на все узлы сегмента сети. Поэтому для приема адаптер должен принимать все сигналы, а уже потом отбрасывать ненужные, если они предназначались не ему. Перед началом передачи данных адаптер прослушивает сеть. Если в данный момент сеть кем-то используется, то адаптер задерживает передачу и продолжает прослушивание. В Ethernet может произойти ситуация, когда два сетевых адаптера, обнаружив «тишину» в сети, начинают одновременно передавать данные. В этом случае происходит коллизия, и адаптеры начинают передачу заново через небольшой случайный промежуток времени.

На сегодняшний день Ethernet обеспечивает три скорости передачи данных — 10 Мбит/c, 100 Мбит/с (Fast Ethernet) и 1000 Мбит/с (Gigabit Ethernet). Существует еще 1Base5 Ethernet (1 Мбит/с), но он практически не применяется. Существенным недостатком сети Ethernet является способ передачи данных. Так как сетевой пакет посылается сразу на все станции в сети, то при увеличении количества станций начинает расти количество коллизий, и пропускная способность сети резко снижается. Чтобы устранить этот недостаток, используются коммутаторы (switch), которые запоминают сетевые адреса рабочих станций и фильтруют трафик, посылая принятые данные только той станции, для которой они предназначены и только в тот момент, когда ее сетевой порт открыт».

Источник

Технология

В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать витую пару и оптический кабель.

Преимущества использования витой пары по сравнению с коаксиальным кабелем:

возможность работы в дуплексном режиме;
низкая стоимость кабеля витой пары;
более высокая надёжность сетей: при использовании витой пары сеть строится по топологии «звезда», поэтому обрыв кабеля приводит лишь к нарушению связи между двумя объектами сети, соединёнными этим кабелем (при использовании коаксиального кабеля сеть строится по топологии «общая шина», для которой требуется наличие терминальных резисторов на концах кабеля, поэтому обрыв кабеля приводит к неисправности сегмента сети);
уменьшен минимально допустимый радиус изгиба кабеля;
большая помехоустойчивость из-за использования дифференциального сигнала;
возможность питания по кабелю маломощных узлов, например, IP-телефонов (стандарт Power over Ethernet, PoE);
гальваническая развязка трансформаторного типа. В условиях СНГ, где, как правило, отсутствует заземление компьютеров, применение коаксиального кабеля часто приводило к выходу из строя сетевых карт в результате электрического пробоя.

Причиной перехода на оптический кабель была необходимость увеличить длину сегмента без повторителей.

Метод управления доступом (для сети на коаксиальном кабеле) — множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiple Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер кадра от 64 до 1518 байт, описаны методы кодирования данных.
Режим работы полудуплексный, то есть узел не может одновременно передавать и принимать информацию.
Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов, в основном по причине полудуплексного режима работы.

В 1995 году принят стандарт IEEE 802.3u Fast Ethernet со скоростью 100 Мбит/с и появилась возможность работы в режиме полный дуплекс. В 1997 году был принят стандарт IEEE 802.3z Gigabit Ethernet со скоростью 1000 Мбит/с для передачи по оптическому волокну и ещё через два года для передачи по витой паре.

Принцип работы Ethernet

При использовании Ethernet поток данных разделяется на короткие части, или фреймы, каждый из которых содержит дополнительную информацию об источнике и приемнике данных. Такая структура необходима для того, чтобы сеть корректно принимала и отправляла данные.

Среди важных понятий, связанных с технологией Ethernet:

среда передачи данных, которая в рамках современного Ethernet представляет собой витую пару или оптоволоконный кабель, к которому подключаются Ethernet-устройства для создания маршрута передачи данных;
сегмент — общая среда передачи данных;
узлы — устройства, которые подключаются к сегментам.

Стандартные сети Ethernet могут передавать данные со скоростью 10–100 Мбит/с. Существует и гигабитный Ethernet (Gigabit Ethernet) — этот термин используется в стандарте IEEE 802.3 для описания сетей, способных передавать данные со скоростью 1 Гбит/с. Изначально такой Ethernet использовался для передачи данных по магистральным сетям и для высоконагруженных серверов, однако со временем его начали применять для подключения обычных персональных компьютеров.

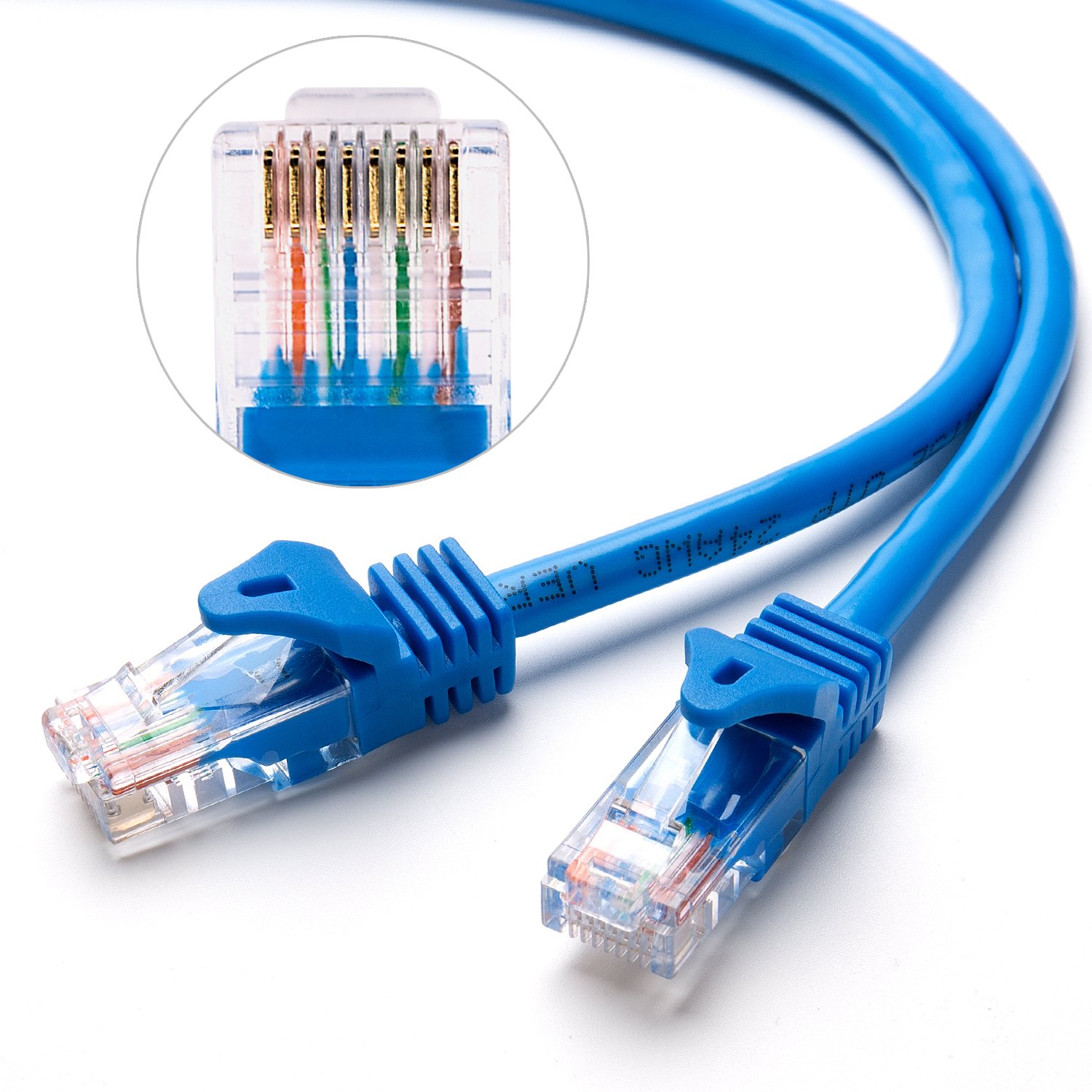

Что такое кабель Ethernet

Ethernet не работал бы без кабелей. Это проводная технология! Кабель Ethernet — это особый тип компьютерного сетевого кабеля, который соединяет сетевые устройства с сетью. Чаще всего вы обнаружите, что кабель подключён к маршрутизатору, модему или сетевому коммутатору через порт.

Кабели Ethernet напоминают телефонный кабель. Если вы сравните их бок о бок, вы заметите их сходство.

Кабели имеют восемь проводов, а телефонные кабели — только четыре. В результате кабели больше. Кроме того, кабели могут быть разных цветов, а телефонные кабели обычно белого или серого цвета.

Сегодня используются два основных типа кабелей: категории 5 и категории 6.

Кабели категории 5 или CAT5 могут поддерживать скорость до 100 мегабит в секунду. Эти кабели нельзя использовать для передачи данных на расстоянии более 328 футов.

Кабели категории 6 или CAT6 представляют собой шестое поколение. Этот кабель способен поддерживать скорость передачи данных около 1 гигабит в секунду. Кабели CAT6, однако, могут передавать данные только на расстояние около 164 футов.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Использование переходников прямого типа

Если у вас есть Ethernet кабель с более крупными разъемами на концах, похожими на телефонные, вы можете использовать переходники прямого типа для правильного подключения к сетевым устройствам.

Переходники прямого типа, также известные как RJ45-на-телефонный разъем или RJ45-на-RJ11 переходники, позволяют подключать Ethernet кабели к телефонным разъемам или устройствам.

Для использования переходника прямого типа вам потребуется следующее:

Переходник прямого типа RJ45-на-телефонный разъем
Соединительный Ethernet кабель
Телефонный разъем (обычно RJ11)

Вот как подключить Ethernet кабель с помощью переходника прямого типа:

Вставьте один конец переходника прямого типа в Ethernet порт на вашем сетевом устройстве, таком как компьютер или маршрутизатор.
Вставьте телефонный разъем (обычно RJ11) в другой конец переходника.
Подключите соединительный Ethernet кабель к оставшемуся концу переходника.
Вставьте другой конец соединительного Ethernet кабеля в телефонный разъем на стене или другое сетевое устройство, с которым вы хотите подключиться.

После правильного подключения вы должны увидеть, что сетевое устройство подключено к сети и работает нормально.

Учитывайте, что использование переходников прямого типа может привести к потере качества соединения и снижению скорости передачи данных. Поэтому рекомендуется использовать идеальный Ethernet кабель с соответствующими разъемами, чтобы избежать любых проблем.

Ethernet, Wi-Fi или мобильный Интернет Что лучше и чем отличаются эти соединения?

когда мы должны сравнить Ethernet с Wi-Fiможно сказать, что в его основных отличиях мы имеем: скорость соединения и надежность. Поскольку, хотя это очень верно, что беспроводное соединение обычно гораздо удобнеепотому что мы не должны разобраться с проводамиэтот тип соединения обычно намного помедленнее.

Если мы сравним его с скорость интернета, Разумеется, эта скорость будет напрямую зависеть от кабель, который мы используемпоэтому вы всегда должны проверять, что вы используете кабель соответствующей категории. И выбор кабеля будет зависеть от максимальная скорость соединения у вас есть, поскольку только правильный кабель позволит вам воспользоваться всеми преимуществами скорость, обеспечиваемая сетью. И вдобавок к этому надо всегда помнить, что именно этот кабель так же отвечает за правильную разводку этого скорость между всеми подключенными компьютерами.

Таким образом, можно обнаружить следующие отличия:

С Ethernet рМы можем передавать информацию с помощью гораздо более высокая скоростьа чем тот, который дает нам Wi-Fi.
Но с Wi-Fi у нас будет больше комфорта для выполнения связьпотому что нам не придется использовать кабели или оборудование.

Даже с Ethernet-кабель у нас есть возможность подключаем роутер или модем к нашему компьютеру. Однако это будет частью внутреннего подключения офиса, потому что с помощью этого кабеля достигается подключение компьютерного оборудования к периферийному устройству, которое отвечает за передавать интернет-соединение.

И в зависимости от скорости, с которой вы хотите передавать данные. Вы должны выбрать кабель самые распространенные категории:

5 лет максимальное количество подключений 100 Мбит/с.
5e позволяет максимальное количество подключений от 1000 Мбит/с.
Категория 6 позволяет максимальное количество подключений от 1000 Мбит/с.
Категория 6а позволяет максимальное количество подключений 100000 Мбит/с.

Следовательно, Ethernet это всего лишь один проводное сетевое подключение, пока Wi-Fi — это беспроводное сетевое соединение

И важно понимать, что хотя с Wi-Fi соединения могут быть установлены между нашим оборудованиемчерез маршрутизатор. А вот с Ethernet соединение нескольких компьютеров устанавливается в один частная или внутренняя сеть либо из одного бизнес или дом

Промышленный Ethernet

Промышленный Ethernet, как следует из названия, применяется для подключения промышленного оборудования: когда требуются более надежные разъемы, кабели и, что самое важное, высокий уровень детерминизма. Для достижения высокого уровня детерминизма в промышленном Ethernet, помимо стандартного протокола Ethernet, используются специализированные протоколы

Наиболее популярными из них являются PROFINET, EtherNet/IP, EtherCAT, SERCOS III и POWERLINK.

Скорость промышленного Ethernet может варьироваться в пределах 10 Мбит/с — 1 Гбит/с . Чаще всего используется промышленный Ethernet со скоростью 100 Мбит/с.

Особенности сетевых элементов

Чаще всего RJ-45, который используется при подключении компьютера к локальной сети, называется витой парой. Данный кабель представляет собой 4 или 8 маленьких проводов, перевитых между собой попарно. Каждый из них имеет свою плотную оболочку. Почему именно Все очень просто — подобное строение кабеля позволяет снизить помехи при прохождении электросигналов. Кстати, если это подключение интернета со скоростью до 100 Мбит в секунду, для проведения электросигналов достаточно использовать всего лишь две витые пары, то есть четыре провода. Однако для построения более скоростных гигабитных сетей приходится использовать кабели с 4 парами. Специалисты утверждают, что применение подобных проводников в будущем станет более распространенным. Но пока что в большинстве домов, где проведен кабельный интернет, используется RJ-45 с четырьмя проводами.

Как узнать, какие типы кабелей Ethernet покупать после выбора типа CAT

Ответьте на следующие вопросы, чтобы сузить круг ваших требований:

Вам нужны подземные кабели с защитой от ультрафиолета?
Будут ли кабели находиться в пределах 15 сантиметров от линий электропередачи?
Кабели будут в стенах?
Требуются ли для установки огнестойкие кабели?

Каждая категория кабелей имеет различные типы изоляции или экранирования, которые установщики должны учитывать перед покупкой. На все вопросы нет единого ответа, но ответы на эти вопросы должны помочь читателю принять решение, основанное на его проекте.

Разница в цене между различными типами может составлять от 100 до 600 долларов США в зависимости от типа.

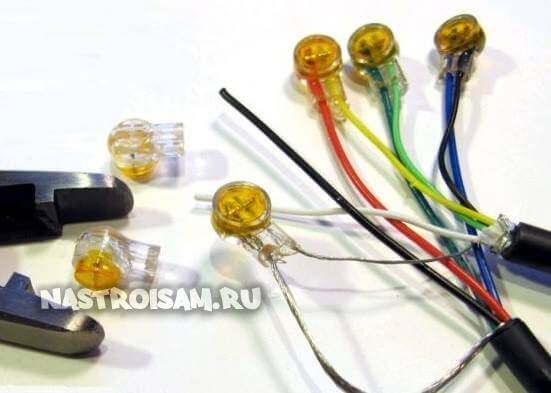

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.
