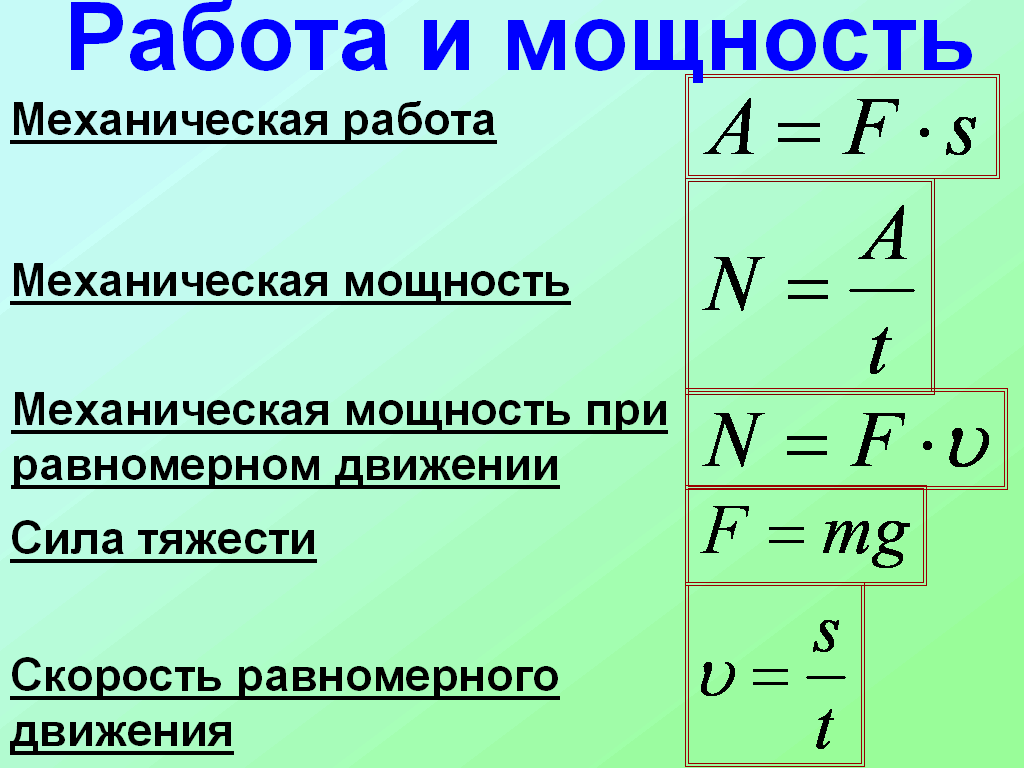

Мощность в физике

Ваттметр: что это такое и как им пользоваться?

Для использования ваттметра необходимо правильно его подключить к электрической цепи. Сначала следует установить прибор в соответствующем месте на цепи, обычно это делается путем подключения проводов с помощью клемм. После этого ваттметр будет готов к измерениям.

Для правильного использования ваттметра необходимо учитывать следующие моменты:

Убедитесь, что ваттметр подключен к цепи правильно. Правильное подключение обеспечит точные и надежные результаты измерений.
Чтобы измерить активную мощность, убедитесь, что ваттметр настроен на соответствующий диапазон измерений. Выберите нужный диапазон с помощью предоставленных переключателей.
После подключения и настройки ваттметра, включите цепь. Прибор начнет измерять активную мощность, которую можно считать с помощью шкалы или дисплея ваттметра.
После завершения измерений, отключите цепь и убедитесь, что ваттметр выключен.

Важно помнить, что использование ваттметра должно производиться с осторожностью и строго соблюдать инструкции производителя. При работе с электричеством следует соблюдать все меры предосторожности, чтобы избежать аварий и травм

Ваттметр является полезным инструментом для контроля энергопотребления и эффективности электрических устройств. Правильное использование ваттметра поможет сэкономить электроэнергию и деньги.

Ватты, киловатты, киловатты в час – разбираемся в понятиях

По образованию инженер-электрик, работал электронщиком, основным инженером на пищевом предприятии, генеральным директором строительной организации.

Знать установленную мощность электроприборов принципиально для правильного выбора проводки, устройств защиты. Это нужно, дабы обеспечить неопасную работу устройств в доме.

Мощность бытовых электроприборов измеряется в ваттах, а в расчетах массивных электросетей применяется понятие киловатт. Потому собственнику, до того как создавать расчеты, следует знать, какая установлена аппаратура в доме, какой мощности. А для проектирования необходимо разобраться, сколько ватт в киловатте.

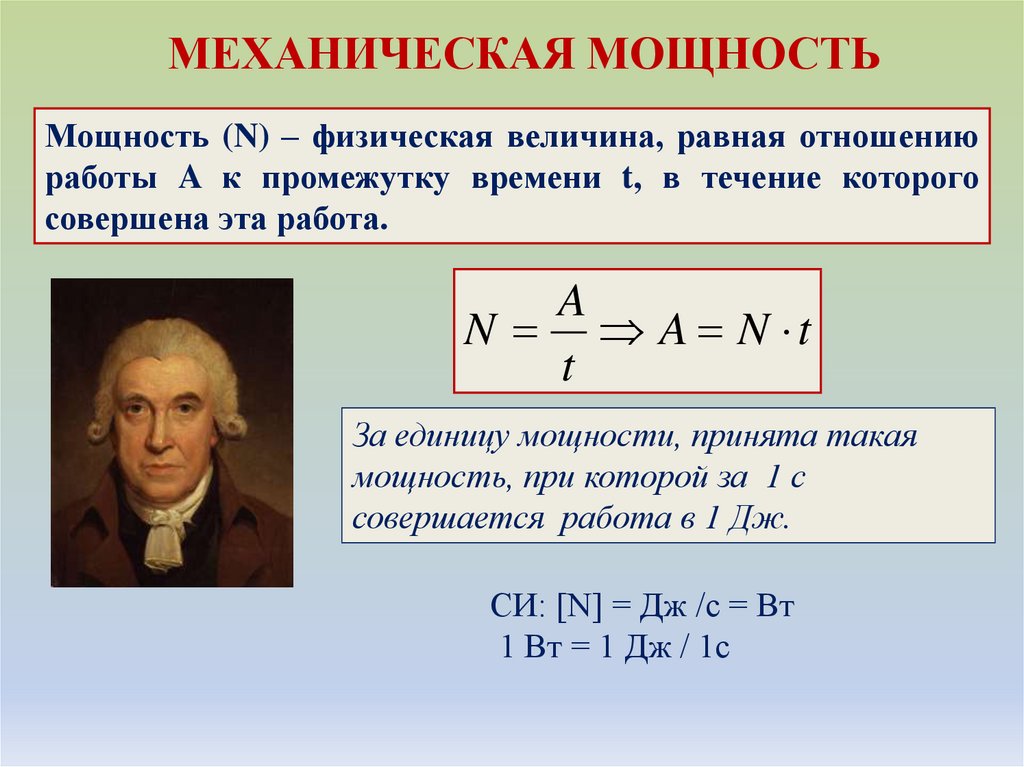

Что такое ватт

Величина единицы электроэнергии совершаемой работы за промежуток времени именуется ваттом.

Названа в честь механика — изобретателя Джеймса Уатта. Обозначается Вт либо W. Он в первый раз предложил использовать лошадиную силу как универсальную единицу измерения черт машин.

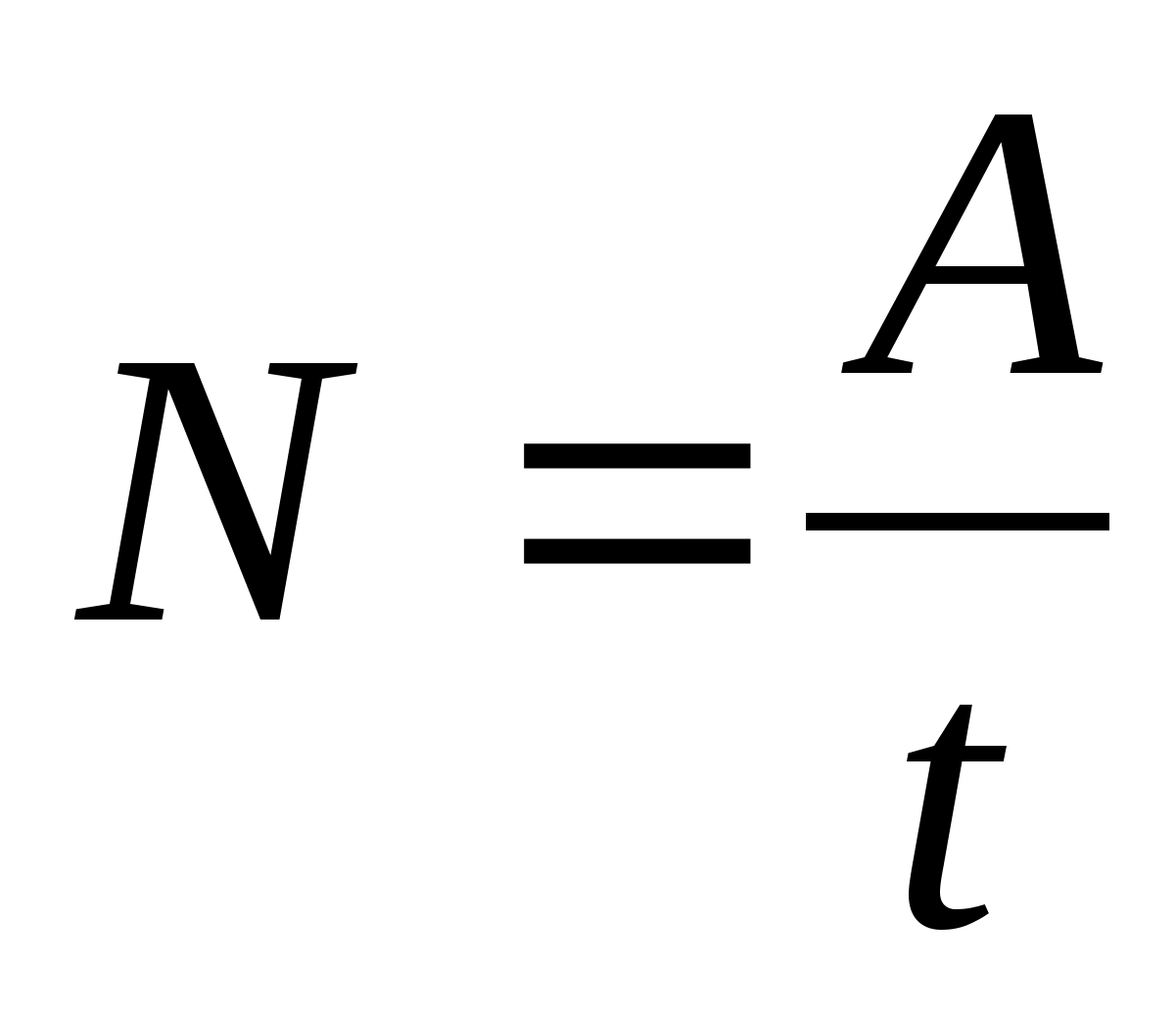

Можно представить формулой:

Вт= джоуль/секунду, либо 1Вт=1 дж/сек.

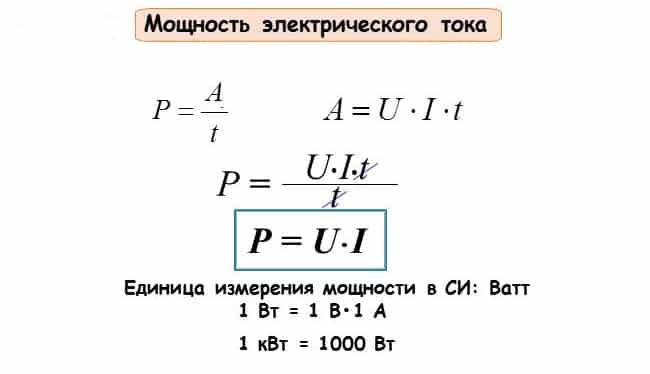

Для определения мощности электрических машин применяется такая формула:

P=U*I. Напряжение умноженное на ток.

Электроэнергия измеряется «U» в вольтах, а «I» в амперах получаемая мощность в ваттах.

Как перевести ватты в киловатты

Бытовые электроприборы имеют разную мощность. Она колеблется от нескольких Вт до нескольких тыщ ватт. Для удобства расчета приводят к одному значению. Как правило это киловатт, обозначается кВт.

Для перевода ваттов в киловатты следует знать, сколько ватт содержится в 1 кВт. Само слово «кило» обозначает тыщу. Другими словами один киловатт электроэнергии содержит 1000 ватт.

Для удобства перевода одной единицы в другую есть разные программы. Но перевод из одной величины в другую нетрудно выполнить без помощи других.

К примеру, в доме есть некоторое количество потребителей электроэнергии, люстра с 3-мя лампами по 60 Вт, телек 150 Вт и музыкальный центр 100 Вт. Получаем 3*60+150+100, итог равен 430 Вт. Мы знаем, что 1КВт содержит 1000 Вт. Делим это значение на 1000, получаем 0,43 Квт.

Для наглядности произведем несколько расчетов. Приобретенный перевод из Вт в кВт сведем в таблицу.

Вт	5	90	100	250	500	750	1000	2500	10500
кВт	0,005	0,09	0,1	0,25	0,5	0,75	1	2,5	10,5

Часто нужна произвести оборотную функцию. Перевод из Квт в Вт. Для этого мощность в киловаттах нужно помножить на 1 000. Произведем вычисления и для наглядности сведем в таблицу.

кВт	5	2,5	1	0,85	0,4	0,25	0,08	0,007
Вт	5 000	2500	1000	850	400	250	80	7

На промышленных предприятиях применяются потребители электроэнергии мощностью в несколько тыщ киловатт. Для удобства введено понятие мегаватт, обозначается как мВт. Приставка «мега» обозначает 1 000 000. Другими словами в 1 мВт содержится 1 000 000 Вт, либо 1 000 кВт.

Киловатт и киловатт-час — в чем разница

Вместе с обозначением киловатт можно повстречать единицу киловатт в час. К примеру, в величинах КВт ч показываются показания электросчетчиков. Неспециалисты эти понятия не различают, считают, что это одно и то же. Но это совсем различные величины.

Ватт в час — это количество электроэнергии, произведенное либо потребленное за единицу времени, обозначается Вт/ч.

К примеру, 1 кВт час гласит о том, что энергоприемник за 1 час потребляет 1 КВт электроэнергии.

Киловатт в отличие от кВтч представляет величину, обозначающую потребленную либо сгенерированную секундную мощность.

Как посчитать общую мощность бытовых устройств

Установленная мощность дома либо коттеджа принципиальна при выполнении расчета и подбора проводки и автоматов. Без этого параметра нереально спроектировать электроснабжение дома.

Дабы выяснить установленную мощность, нужно из паспортов на оборудование избрать данные о потребляемой мощности. К примеру, как обозначено в табличке.

Наименование	Мощность, Вт
Телек	150
Бойлер	1 500
Электропечь	2 000
Стиральная машина
Осветительные приборы (полное количество лампочек во всем доме)	1 000
Компьютер	100
В С Е Г О:	3 750 Вт либо 3,75 КВт

Для правильного расчета электроснабжения дома учитывают коэффициент совмещения. Он обозначает, сколько потребителей работает сразу.

Для установленной мощности в доме, особняке, квартире до 14 кВт, в расчетах применяется коэффициент, равный 0,8. Другими словами берется общая величина нагрузок и множится на 0,8. Для нашего примера в расчетах берут мощность равную 3,75*0,8=3 кВт.

Цветовой код электропитания БП

Напряжение	Цвет провода	Применение	AT	ATX
+12 B	Желтый	HDD, CDROM там где есть движущиеся части (механика)	+	+
-12 B	Синий	Некоторые типы цепей с последовательным портом и программируемым постоянным запоминающим	+	+
+3,3 B	Оранжевый	Новейшие ЦП, некоторые типы системной памяти,видеокарты AGP	—	+
+5 B	Красный	Материнская плата, старые ЦП, ряд компонентов материнской платы	+	+
-5 B	Белый	Платы ISA с шинными схемами и старые ППЗУ	+	+
0 B	Черный	Земля — используется для комплектации цепей с другими напряжениями	+	+

Стандарт ATX12V 2.0 (24-контактный)

Cтандарт создан для поддержки материнских плат с шиной PCI Express. Большинство материнских плат, работающих на ATX12V 2.0, поддерживают также блоки питания ATX v1.x (4 контакта остаются незадействованными). Также повышены требования к +5VSB — теперь БП должен отдавать ток не менее 2 А, перекосом выходной мощности: раньше основным был канал +5 В, теперь были продиктованы требования по минимальному току +12 В. Требования были обусловлены дальнейшим ростом мощности комплектующих (в основном, видеокарты), чьи требования не могли быть удовлетворены линиями +5 В из-за очень больших токов в этой линии (Закон Ома).

Необходимость выполнения проверки

Выполнение тестирования скорости работы компьютера доступно для любого пользователя.

Для проверки не требуются ни специализированных знаний, ни опыта работы с определёнными версиями ОС Windows. А на сам процесс вряд ли потребуется потратить больше часа.

К причинам, по которым стоит воспользоваться встроенной утилитой или сторонним приложением относят:

беспричинное замедление работы компьютера. Причём, не обязательно старого – проверка нужна для выявления проблем и у новых ПК. Так, например, минимальные по результатам и показатели хорошей видеокарты свидетельствуют о неправильно установленных драйверах;
проверку устройства при выборе нескольких похожих конфигураций в компьютерном магазине. Обычно так поступают перед покупкой ноутбуков – запуск теста на 2–3 практически одинаковых по параметрам устройствах помогает узнать, какой из них лучше подходит покупателю;

Рис. 1. Два похожих на вид и по параметрам ноутбука, выбрать из которых один можно после теста.

необходимость сравнить возможности различных компонентов постепенно модернизируемого компьютера. Так, если меньше всего значение производительности у HDD, значит, его и стоит заменить первым (например, на SSD).

Рис. 2. Показатель производительности, который следует увеличить в первую очередь.

По результатам тестирования, выявившего скорость выполнения компьютером различных задач, можно обнаружить проблемы с драйверами и несовместимость установленных устройств. А иногда даже плохо функционирующие и вышедшие из строя детали – для этого, правда, понадобится более функциональные утилиты, чем те, которые встроены в Windows по умолчанию. Стандартные тесты показывают минимум информации. вернуться к меню

Электричество и закон Ома

Существует четыре основных единицы измерения электричества:

напряжение (V). Единица измерения электрического напряжения Вольт (обозначение: В, V).

сила тока (часто просто «ток») (I). Единица измерения силы электрического тока Ампер (обозначение: А)

мощность (P). Единица измерения мощности Ватт (обозначение: Вт, W).сопротивление (R). Единицей сопротивления является Ом (Ω, Ом).

Напряжение, ток, мощность и сопротивление — это термины, которые должен знать каждый специалист по компьютерам.

Напряжение — это сила, которая требуется для перемещения электронов по цепи. Напряжение измеряется в вольтах (В). Блок питания компьютера, как правило, генерирует несколько различных напряжений.

Ток — это количество электронов, проходящих по цепи. Ток измеряется в амперах (А). В блоках питания компьютеров для каждого выходного напряжения имеются различные силы тока.

Мощность — это сила давления, требующаяся для продвижения электронов по цепи, именуемая напряжением, умноженная на количество электронов, проходящих по цепи, именуемое током. Мощность измеряется в ваттах (Вт). Номинальная мощность блоков питания указывается в ваттах.

Сопротивление — это противодействие электрическому току в цепи. Сопротивление измеряется в Омах. Хороший предохранитель имеет низкое сопротивление, практически в 0 Ом.

Связь между тремя показателями выражена в основном уравнении. Оно показывает, что напряжение равно току, умноженному на сопротивление. Это уравнение известно как закон Ома.

V = IR

В электрической системе мощность (Р) равна напряжению, умноженному на ток.

P = VI

В электрической цепи увеличение тока или напряжения приводит к увеличению мощности.

Для наглядности представьте простую цепь из электрической лампочки на 9 В, подключенной к батарейке на 9 В. Выходная мощность лампочки составляет 100 Вт. С помощью приведенного выше равенства мы можем рассчитать, сколько тока в амперах потребуется для получения выходной мощности в 100 Вт для этой 9-вольтной лампочки.

Чтобы решить это уравнение, у нас есть следующие данные:

P = 100 Вт V = 9 В I = 100 Вт/9 В = 11,11 A

Что произойдет, если для получения мощности в 100 Вт использовать 12-вольтную батарейку и 12-вольтную лампочку?

100 Вт/12 В = 8,33 ампера

Система обладает той же мощностью, но при меньшем токе.

Как правило, в компьютерах используются блоки питания мощностью от 200 до 500 Вт. Однако есть компьютеры, для которых необходимы блоки питания от 500 до 800 Вт. При сборке компьютера выбирайте блок питания, мощности которого будет достаточно для электропитания всех компонентов. Данные о мощности компонентов можно получить из документации производителя. Принимая решение о выборе блока питания, убедитесь в том, что его мощности достаточно для текущих компонентов системы.

Как осуществляется коррекция коэффициента мощности?

Для борьбы со всеми этими явлениями и используют устройства, повышающие коэффициент мощности.

Они делятся на активные и пассивные.

Пассивная схема PFC представляет собой дроссель, включенный между выпрямителем и высоковольтными конденсаторами.

Дроссель — это индуктивность, обладающая реактивным (точнее, комплексным) сопротивлением.

Характер ее реактивности противоположен емкостному сопротивлению конденсаторов, поэтому происходит некоторая компенсация. Индуктивность дросселя препятствует нарастанию тока, импульсы тока слегка растягиваются, их амплитуда уменьшается.

Однако косинус φ повышается незначительно и большого выигрыша по реактивной мощности не происходит.

Для более существенной компенсации применят активные схемы PFC
.

Активная схема повышает косинус φ до 0,95 и выше. Активная схема содержит в себе повышающий преобразователь на основе индуктивности (дросселя) и силовых коммутирующих элементов, которые управляются отдельным контроллером. Дроссель периодически то запасает энергию, то отдает ее.

На выходе PFC стоит фильтрующий электролитический конденсатор, но меньшей емкости. Блок питания с активной PFC менее чувствителен к кратковременным «провалам» питающего напряжени
я, что является преимуществом. Однако применение активной схемы удорожает конструкцию.

В заключение отметим, что наличие PFC в конкретном питающем блоке можно идентифицировать по буквам «PFC” или «Active PFC”. Однако могут быть случаи, когда надписи не соответствуют действительности.

Однозначно судить о наличии пассивной схемы можно по наличию достаточно увесистого дросселя, а активной — по наличию еще одного радиатора с силовыми элементами (всего их должно быть три).

Вот так, друзья! Хитро компьютерный блок питания устроен, не правда ли?

Всего наилучшего!

До встречи на блоге!

Калькулятор от Bequiet

https://www.bequiet.com/ru/psucalculator

Онлайн калькулятор от известного производителя солидных блоков питания Bequiet.

Разработчики калькулятора не стали мудрить и предусмотрели в калькуляторе расчет только по четырем основным компонентам: процессор, видеокарта, система и охлаждение.

Мощность потребления процессора определяется по его TDP.

Мощность видеокарты в соответствии с характеристиками от производителя. Список моделей внушительный, но нужной GTX 1650 Super в списке нет. Выбрал GTX 1660, которая потребляет на 20 Вт больше.

В разделе «Система» можно указать количество модулей памяти, устройств SATA и даже устройств PATA. Каждый модуль памяти добавляет 4 Вт к рассчитываемой мощности, каждое устройство SATA или PATA — по 15 Вт. В качестве устройства SATA я укажу свой SSD М.2, так как в калькуляторе отсутствует отдельное поле для указания таких устройств.

В разделе «Охлаждение» можно указать дополнительные вентиляторы в системе и (или) систему водяного охлаждения. Каждый вентилятор добавляет 5 Вт.

В калькуляторе предусмотрены еще две установки — «Использование USB 3.1 Gen 2 для передачи энергии» и «Планируете ли вы разгонять компьютер или использовать разогнанные компоненты».

Спецификация USB 3.1 Gen 2 в теории подразумевает возможность передачи до 100 Вт мощности. И действительно, если установить здесь галочку, то рассчитанная потребляемая мощность компьютера увеличится на 100 Вт.

Если установить галочку в разделе «Планируете ли вы разгонять компьютер», то калькулятор добавит 15 % к данным.

Результаты

Конфигурация ПК	Рассчитанная мощность калькулятором Bequiet	Измеренная потребляемая мощность ПК
ПК1	198 Вт *	191 Вт
ПК2	107 Вт	78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

Импульсный БП и его устройство.

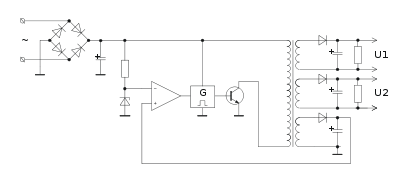

Ниже представлена схема одноконтактного импульсного БП (эта схема является простейшей):

Фактически блоки питания
импульсного вида являются инверторной системой. В этом БП входящая в него электроэнергия сначала выпрямляется (т. е

образуется постоянный электрический ток), а после этого преобразуется в прямоугольные импульсы определённой частоты и скважности. После этого эти прямоугольные импульсы на трансформатор (в случае если конструкция БП включает в себя гальваническую развязку) или же сразу на выходной ФНЧ (в случае если отсутствует гальваническая развязка)

Из-за того, что в импульсных БП с ростом частоты повышается эффективность работы трансформатора и в значительной степени снижается требование к сечению сердечника, в них могут применяться гораздо более малогабаритные трансформаторы чем в классических решениях.

В большинстве случаев сердечник трансформатора импульсного вида может быть выполнен из ферримагнитных материалов, в отличии от низкочастотных трансформаторах, в которых используется электротехническая сталь.

Стабилизация напряжения в импульсных блоках питания
обеспечивается путём отрицательной обратной связи. Она позволяет поддерживать выходное напряжение на относительно постоянном уровне. Такая связь может быть сконструирована различными способами. В случае наличия в конструкции БП гальванической развязки чаще всего используют способ использования связи посредством одной из выходных обмоток трансформатора или же способ оптрона

Скважность на выходе ШИМ-контроллера зависит от сигнала обратной связи, который, в свою очередь, зависит от выходного напряжения. В том случае, если развязка в БП не предусмотрена, используется обычный резистивный делитель напряжения

Благодаря этому импульсные блоки питания могут поддерживать стабильное выходное напряжение.

Достоинства импульсных БП.

Значительно меньший вес и габариты (это достигается благодаря тому, что при повышении частоты можно использовать трансформаторы с меньшими габаритами при одинаковой мощности. Большинство линейных стабилизаторов производятся в большинстве своём из мощных низкочастотных силовых трансформаторов и радиаторов, которые работают в линейном режиме;
Намного более высоким КПД (до 98%). Такой высокий коэффициент полезного действия достигается благодаря тому, что большую часть времени ключевые элементы находятся в устойчивом состоянии (а потери возникают во время включения/выключения ключевых элементов);
Меньшей стоимостью (это преимущество было достигнуто благодаря повсеместному выпуску унифицированной элементной базы и разработке транзисторов повышенной мощности);
Надёжностью наравне с линейными стабилизаторами;
Большим диапазоном входной частоты и напряжения электрической энергии. Благодаря этому один и тот же БП может использоваться в различных странах мира с различными стандартами домашней электрической сети;
Наличие защиты от непредвиденных ситуаций (короткое замыкание).

Недостатки импульсных БП

Затруднение ремонта БП вследствие того, что большая часть схемы работает в отсутствии гальванической развязки электросети
Является источником высокочастотных помех. Этот недостаток выходит из самого принципа работы импульсных БП. Из-за него производителям блоков питания
приходится предпринимать меры шумоподавления, которые, в большинстве случаев, не могут полностью устранить данную проблему
Эффект гармоник кратный трём (при наличии корректоров фактора мощности и фильтров данный недостаток неактуален)

Многие пользователи, которые пытаются разобраться в устройстве своего ПК, не понимают, что такое БП в компьютере. А между тем, это один из самых важных элементов в системе, без которого вообще ни одно комплектующее работать не будет. Давайте разберемся, что собой представляют блоки питания, определим их устройство, виды, плюсы и минусы.

Расчет потребляемой мощности

Расчет потребляемой мощности является важным этапом при выборе блока питания для компьютера. Правильно рассчитанная мощность поможет избежать проблем с питанием и обеспечит стабильную работу компонентов.

Для расчета потребляемой мощности необходимо учесть следующие факторы:

Для более точного расчета потребляемой мощности можно воспользоваться онлайн-калькуляторами, которые учитывают различные факторы и дают рекомендации по выбору блока питания. Также можно обратиться к спецификации каждого компонента и суммировать их максимальные потребляемые мощности.

Пример расчета потребляемой мощности:
Компонент
Потребляемая мощность (Вт)

Процессор
95
Видеокарта
150
Оперативная память
10
Жесткий диск
8
Оптический привод
15
Сумма
278

В данном примере общая потребляемая мощность составляет 278 Вт. Если учесть рекомендуемый резерв мощности в 20%, то необходимый блок питания должен иметь минимальную мощность 334 Вт.

Расчет потребляемой мощности поможет избежать проблем с перегрузкой блока питания и обеспечит стабильную работу всей системы.

Импульсный источник питания

Во всех современных компьютерах используются блоки питания стандарта ATX. Ранее использовались блоки питания стандарта AT, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений. Введение нового стандарта было связано и с выпуском новых материнских плат. Компьютерная техника стремительно развивалась и развивается, поэтому возникла необходимость улучшения и расширения материнских плат. С 2001 года и был введен этот стандарт.

Давайте рассмотрим, как устроен компьютерный блок питания ATX.

Расположение элементов на плате

Для начала взгляните на картинку, на ней подписаны все узлы блока питания, далее мы кратко рассмотрим их предназначение.

А вот схема электрическая принципиальная, разбитая на блоки.

На входе блока питания стоит фильтр электромагнитных помех из дросселя и ёмкости (1 блок). В дешевых блоках питания его может не быть. Фильтр нужен для подавления помех в электропитающей сети возникших в результате работы .

Все импульсные блоки питания могут ухудшать параметры электропитающей сети, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего. Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому экономят на всём. Ниже вы видите блок питания без входного дросселя.

Дальше сетевое напряжение поступает на , через предохранитель и терморезистор (NTC), последний нужен для зарядки фильтрующих конденсаторов. После диодного моста установлен еще один фильтр, обычно это пара больших , будьте внимательны, на их выводах присутствует большое напряжение. Даже если блок питания выключен из сети следует предварительно их разрядить резистором или лампой накаливания, прежде чем трогать руками плату.

После сглаживающего фильтра напряжение поступает на схему импульсного блока питания она сложная на первый взгляд, но в ней нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (2 блок), он может быть выполнен по автогенераторной схеме, а может быть и на ШИМ-контроллере. Обычно — схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе, после трансформатора, устанавливают линейный преобразователь напряжения (КРЕНку).

Типовая схема с ШИМ-контроллером выглядит примерно так:

Вот увеличенная версия схемы каскада из приведенного примера. Транзистор стоит в автогенераторной схеме, частота работы которой зависит от трансформатора и конденсаторов в его обвязке, выходное напряжение от номинала стабилитрона (в нашем случае 9В) который играет роль обратной связи или порогового элемента который шунтирует базу транзистора при достижении определенного напряжения. Оно дополнительно стабилизируется до уровня 5В, линейным интегральным стабилизатором последовательного типа L7805.

Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), но и для питания ШИМ-контроллера (блок 3). Компьютерные блоки пиатния ATX чаще всего построены на TL494 микросхеме или её аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от КЗ. Вообще 494 — это используется в импульсной технике очень часто, её можно встретить и в мощных блоках питания для светодиодных лент. Вот её распиновка.

Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, будет лучше, если вы немного нагрузите линии 5В и 3.3В.

Заключение

Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и как источник для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом можно найти на вторичном рынке за копейки, также подойдут и старые модели AT, для их запуска нужно лишь замкнуть два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.

Если вы собрались ремонтировать или восстанавливать подобную технику, не забывайте о правилах безопасной работы с электричеством, о том, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными долгое время.

Включайте неизвестные блоки питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. При наличии базовых знаний электроники их можно переделать в мощное зарядное для автомобильных аккумуляторов или . Для этого изменяют цепи обратной связи, дорабатывают источник дежурного напряжения и цепи запуска блока.

Выходы

Все блоки питания поставляются с длинными пучками проводов, торчащими сзади. Количество проводов и доступных разъёмов для запитывания устройств будут отличаться от модели к модели, но некоторые стандартные подключения должны обеспечивать все БП без исключения.

Так как напряжение – это величина разности потенциалов, то каждый выход подразумевает два провода: один для указанного напряжения (например, +12 В) и провод, относительно которого измеряется разность потенциалов. Этот провод называется заземлением, «землёй», «reference wire» или «общим» проводом, и два этих провода образуют петлю: от блока питания до устройства-потребителя, а затем обратно в БП.

Поскольку в некоторых таких замкнутых контурах токи небольшие, они могут использовать общие провода заземления.

Официальное фото блока питания Cooler Master.

Главным из обязательных разъёмов является 24-pin ATX12V v. 2.4, обеспечивающий основное питание с помощью нескольких выводов различных напряжений, а также имеющий ряд специальных выводов.

Из этих специальных отметим лишь вывод «+5 standby» – дежурное питание компьютера. Это напряжение подаётся на материнскую плату всегда, даже когда компьютер выключен, при условии, что он остаётся включен в розетку и его БП исправен. Дежурное питание нужно материнской плате для того, чтобы оставаться активной.

Большинство PSU также имеют дополнительный 8-pin разъём для материнской платы с двумя линиями +12 В, и по крайней мере один 6 или 8-pin разъём питания для PCI Express.

Со слота PCI Express видеокарты могут взять максимум 75 Вт, поэтому этот разъем обеспечивает дополнительную мощность для современных GPU.

Конкретно наш рассматриваемый блок питания по соображениям экономии фактически использует два разъема питания PCI Express на одной и той же линии. Поэтому, если у вас действительно мощная видеокарта, старайтесь выделить ей независимую линию питания, не делите её с другими устройствами.

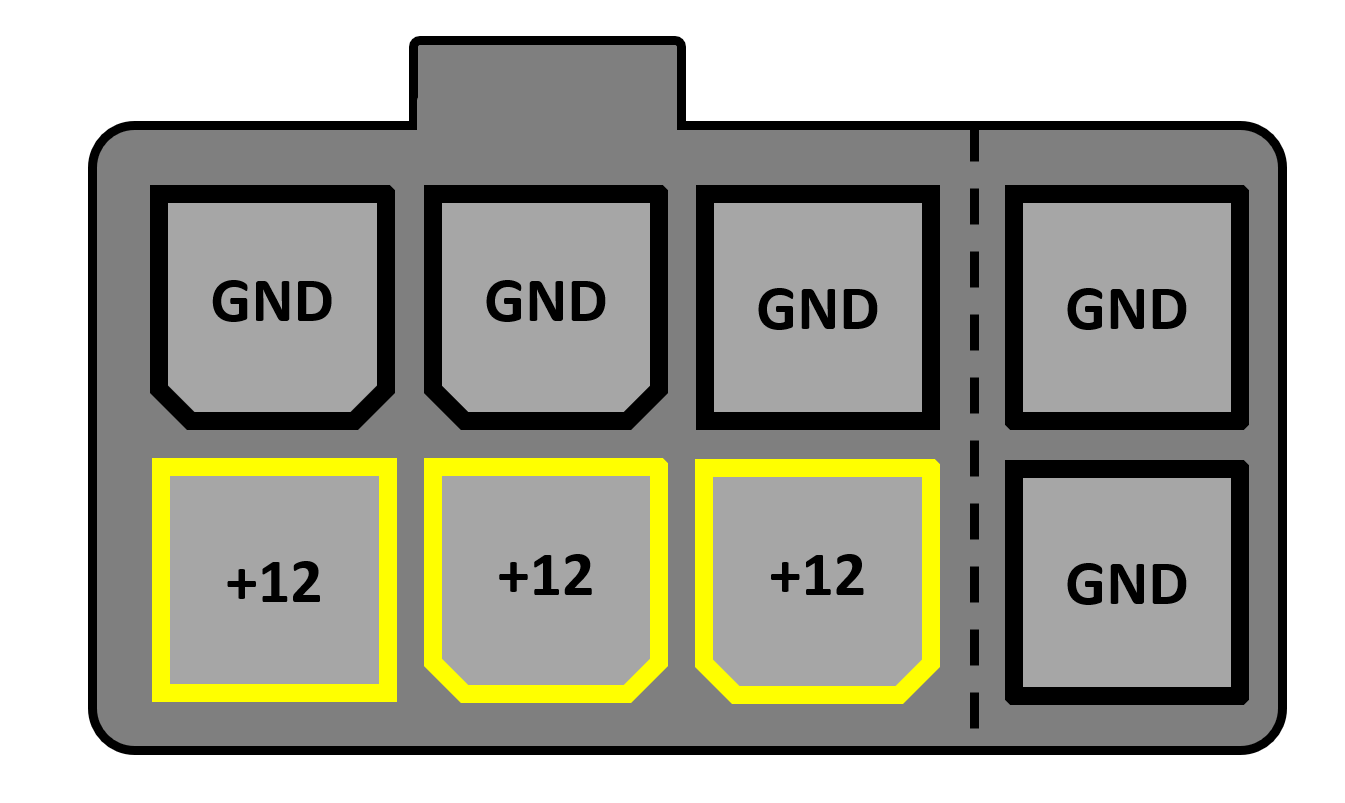

Разница между 6 и 8-pin разъемами PCI Express – два дополнительных провода заземления. Это позволяет повысить силу тока, удовлетворяя потребности наиболее прожорливых видеокарт.

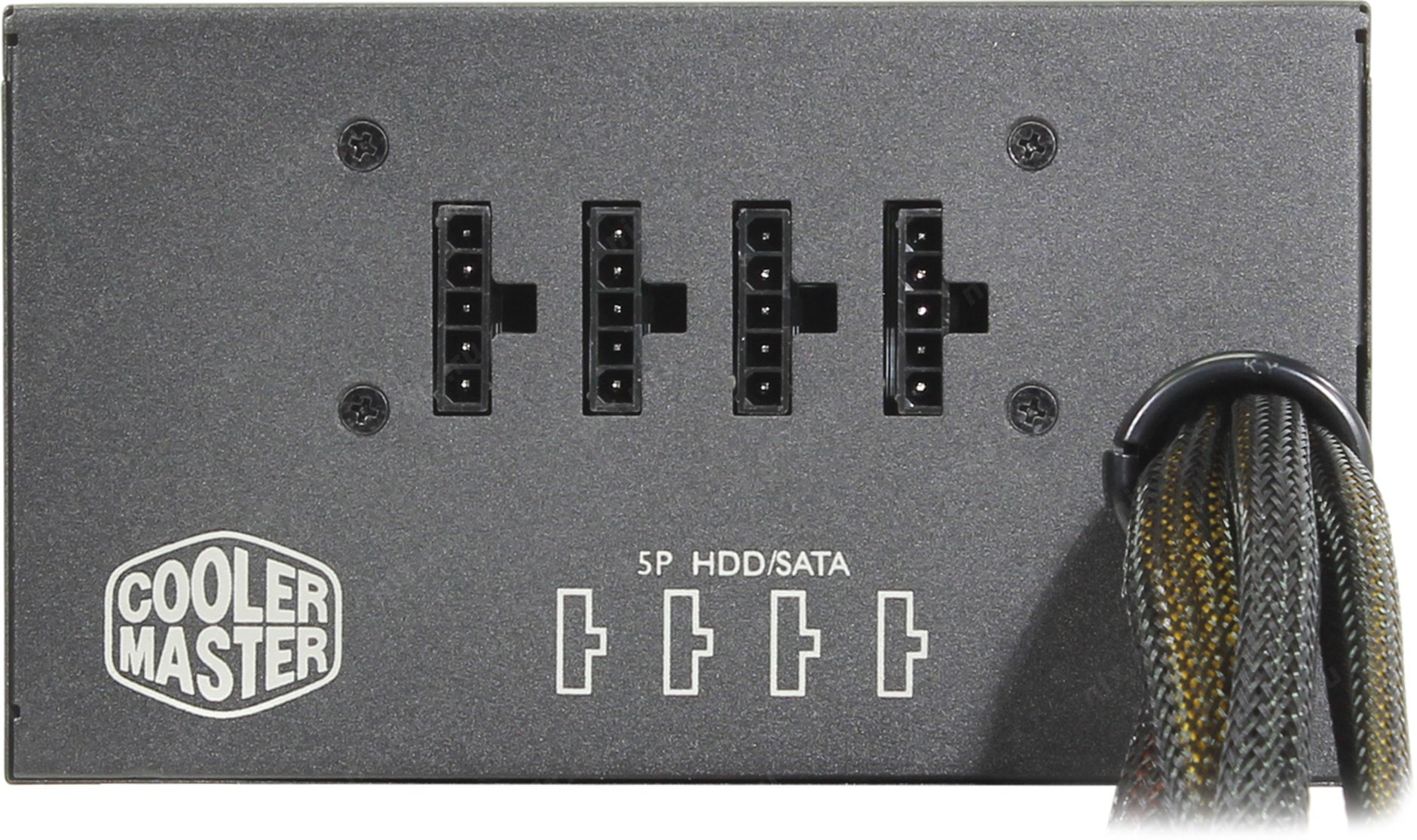

Последние несколько лет мы всё чаще стали замечать блоки питания с гордой припиской «модульный» (modular PSU). Это просто означает, что у них отстегивающиеся кабели, что позволяет использовать только необходимое количество кабелей и разъёмов, не подключая всё ненужное, освободив тем самым пространство внутри блока.

Источник фотографии nix.ru

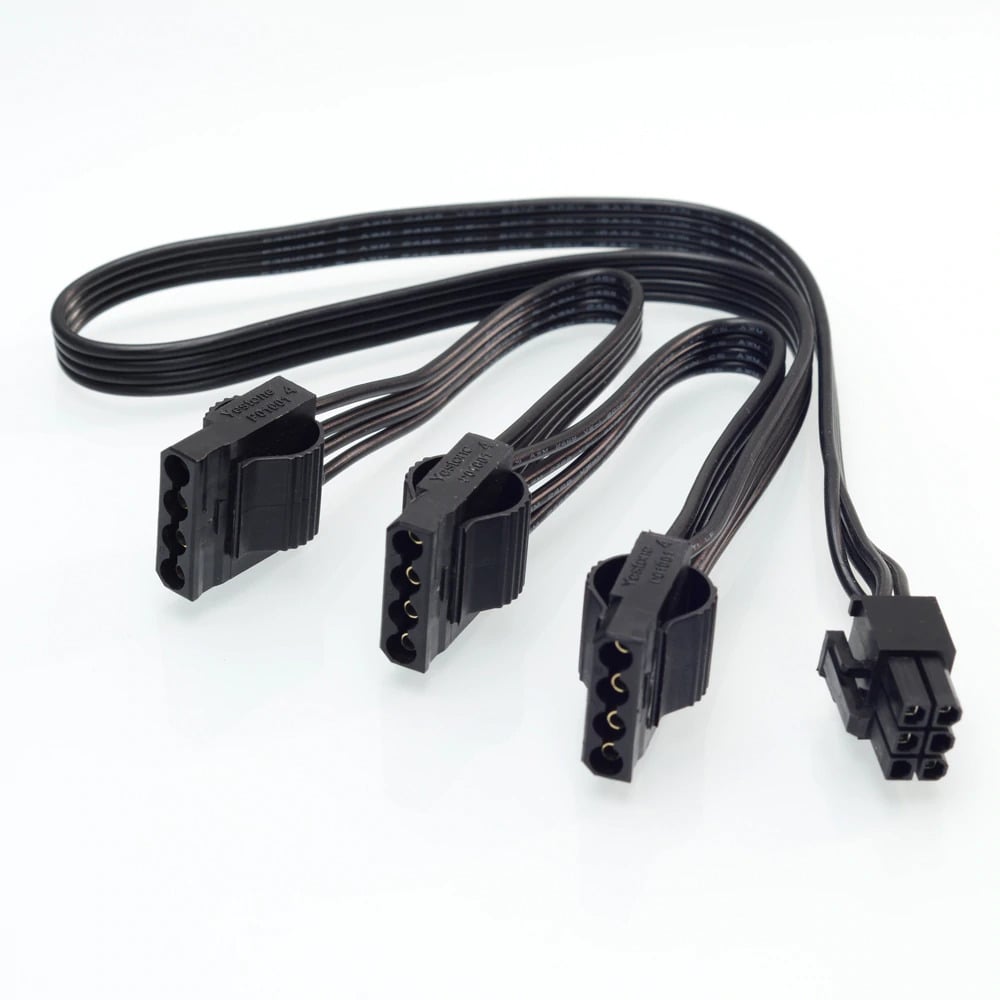

Наш Cooler Master, как и большинство, использует довольно простую систему подключения модульных кабелей.

Каждый разъем имеет по одному проводу +12В, +5В и +3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце будет использовать либо соответствующую, либо упрощённую распайку.

Представленный на фото выше разъем Serial ATA (SATA) используется для подключения питания жестких дисков, твердотельных накопителей и таких периферийных устройств, как DVD-приводы.

Этот всем знакомый разъём называется замысловато: «разъём питания AMP MATE-N-LOK 1-480424-0». Но все называют его просто Molex, невзирая на то, что это всего лишь название компании-разработчика этого разъёма. Он предоставляет по одному выводу +12В и +5В, и два провода заземления.

На выходных проводах производители тоже могут сэкономить или накрутить цену за счет более ярких или более мягких проводов. Сечение провода также играет важную роль, поскольку более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при прохождении тока по ним.

Электропитание. Типы источников питания

16.01.2012 10:41 |

Источник питания. Тип источника питания.

Источник питания (PS) – Электронное устройство, предназначенное для подачи электрической энергии к различным устройствам (нагрузкам, потребителям).

Основными типами источников питания являются

Первичные источники питания – Преобразователи различных видов энергии в электрическую.Например: гидроэлектростанция (потенциальная гравитационная энергия воды преобразуется в электрическую энергию), химические источники энергии (ХИЭ), батареи, топливные элементы (химическая энергия преобразуется в электрическую), дизель-генератор (химическая энергия преобразуется в механическую, а затем в электрическую), ветрогенератор (кинетическая энергия молекул воздуха преобразуется в электрическую) и т.д.В энергетической отрасли основными источниками питания являются аккумуляторные батареи, генераторы на дизельном и газовом топливе, электростанции, автономные ИБП и т.д.

Вторичный ИБП – не производят электричество, а служат только для его преобразования и подачи требуемого напряжения, частоты, пульсации напряжения и т.д.В электроэнергетике в качестве вторичных источников энергии рассматриваются стабилизаторы напряжения, источники бесперебойного питания, преобразователи напряжения, выпрямители, инверторы и т.д.

источники средней мощности (от 10 до 100 Вт);

ИСТОЧНИКИ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

Для получения требуемых параметров электропитания, необходимо синхронизировать всех потребителей с генерирующими системами. Это невозможно по целому ряду причин:

элементная база электронных устройств работает на низком напряжении питания;
безопасность использования бытовых приборов: чем ниже напряжение, тем меньше рисков;
первичные источники питания расположены на значительном удалении от потребителей: для транспортировки электроэнергии необходимо напряжение в сотни киловольт.

Соответственно, необходимы промежуточные преобразователи параметров между генерирующей системой и потребителем. Эти устройства называются вторичными источниками питания.

Для информации: Определение вторичности относительно. Например, трансформаторная подстанция между электростанцией и вашим домом, относительно генерирующей системы является вторичным источником питания. А по отношению к зарядному устройству вашего смартфона – это первичный источник.

Применимо к электроприборам, если розетку 220 вольт считать первичкой, вторичным является любой блок питания. Вне зависимости от того, встроен он в телевизор, или выполнен отдельным устройством, как в ноутбуке.

Помимо основной задачи: преобразовывать параметры напряжения и тока, источник вторичного питания может выполнять роль стабилизатора.

В начало
