Схема и особенности подключения светодиодной подсветки к компьютеру

Подключение RGB подсветок

Всем привет. Есть мать ASUS ROG STRIX B360-H Gaming, купил как год и вот добрался до замены корпуса ну и заодно украсить все RGB. В матери есть разъём RGB header, 2 разъёма 4 pin для кулера на проце и 4 разъёма 4 pin под кулера корпуса. Хочу поставить 6 кулеров с RGB на корпус, 1 кулер на процессор, и по периметру пустить RGB ленту. И самое главное, хочу что бы все это управлялось с материнки, через Aura Sync, без всяких пультов. Знаю что RGB header нужен для подключения RGB лент, 4 кулера можно объединить через какой нибудь hub, при подключении RGB кулеров к 4 pin разъёмам на материнке, можно ли будет управлять ими через Aura Sync, или все придётся как то подключать через RGB header. Подскажите и посоветуйте как все это будет работать, и где и что лучше купить (ленту, кулера, hub для кулеров (без пульта, он без надобности) )

Ну или хотя бы увидит ли Aura Sync, кулера подключённые через 4 pin на матери?

Напишу тут для страждущих.Немного теории. RGB — ленты и вентиляторы, в которых нет возможности менять цвет светодиодов отдельно. Цвет меняют все светодиоды одновременно.ARGB — A = addressable. То есть адресная подсветка/лента. Можно зажигать отдельно любой светодиод, причем разными цветами.

Сейчас на МП существует два разъема под подсветку:1) 4pin 12v grb, обычно называется RGB Header. Используется для подключения лент и кулеров RGB (не путать с ARGB)2) 3pin 5v. Как раз для ARGB.

Тут и ежу понятно что между собой напрямую совместимости нет. Втыкая ARGB в RGB порт (надо постараться) можно спалить подсветку, а если наоборот, то просто не заработает.

А теперь касательно вопроса.Если гнезд на МП мало, а кулеров много, придется покупать переходники-разветвители.У вентилятора с подсветкой RGB есть два коннектора. 4pin или 3pin для питания крутилки и 4pin rgb для питания подсветки. Для первого переходников много и найти не сложно.При этом надо учитывать характеристики гнезд МП. Там будет написано, к примеру, для 4pin sys_fan максимум 1А. Смотрим характеристики вентилятора по питанию и делим 1А на эту характеристику. Получаем максимальное количество вентиляторов, которые можно повесить на это гнездо. Если надо больше — берем переходник с доп питанием. Там будет отдельно подключаться molex или sata, чтоб докинуть тока.А вот для rgb уже сложнее. Но. Никто не запрещает купить, к примеру, набор вентиляторов, там производитель в комплект напихает разветвителей. И еще вариант подключить подсветку последовательно один коннектор в другой, а потом в МП. С нагрузкой на порт подсветки проще, обычно порты рассчитаны на 3А, это много кулеров или около 3 метров RGB ленты. Подробнее нагуглите.

Источник

Способы подключения RGB-подсветки к компьютеру

Чтобы самостоятельно изготовить подсветку рабочего места, монитора или компьютера, не потребуется опыт и знания профессионального компьютерщика. Рассмотрим подробно самые распространённые варианты создания RGB-подсветки, отличающиеся способом подключения к источнику напряжения.

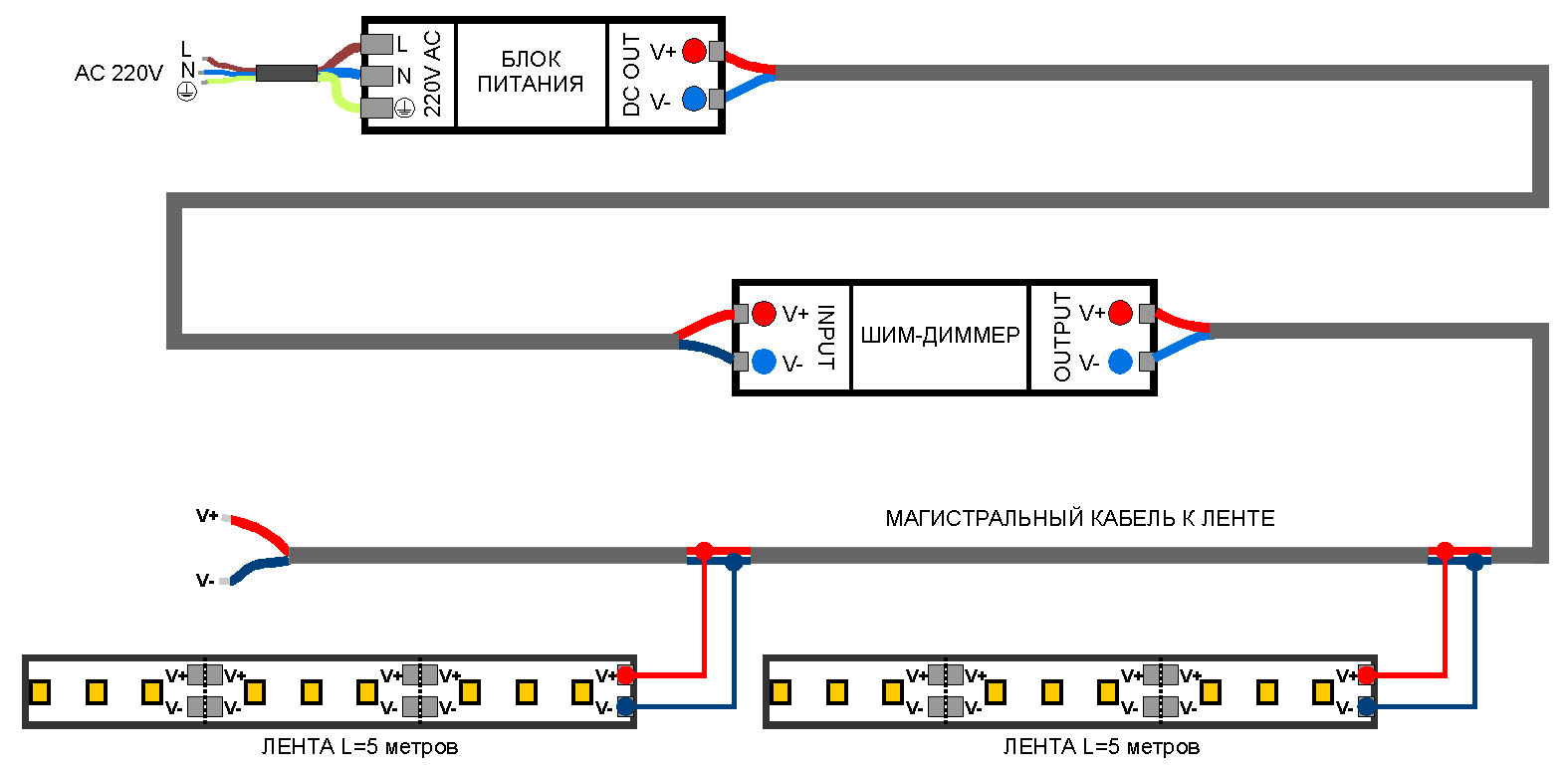

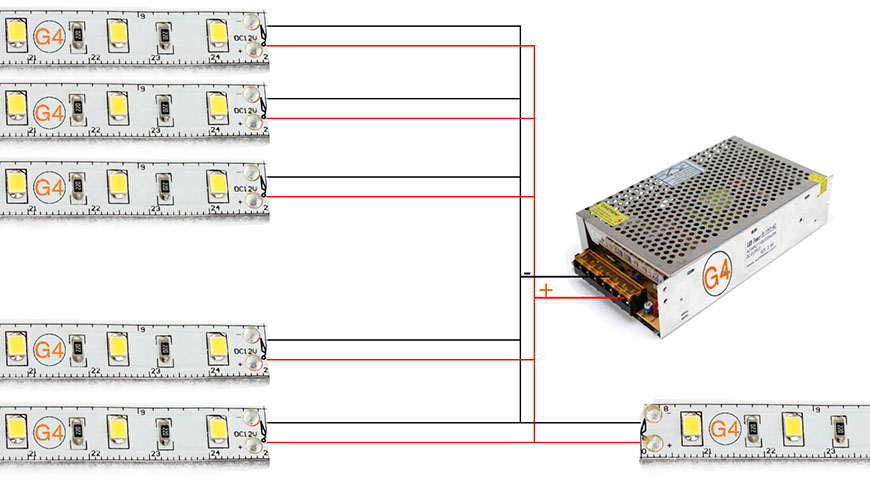

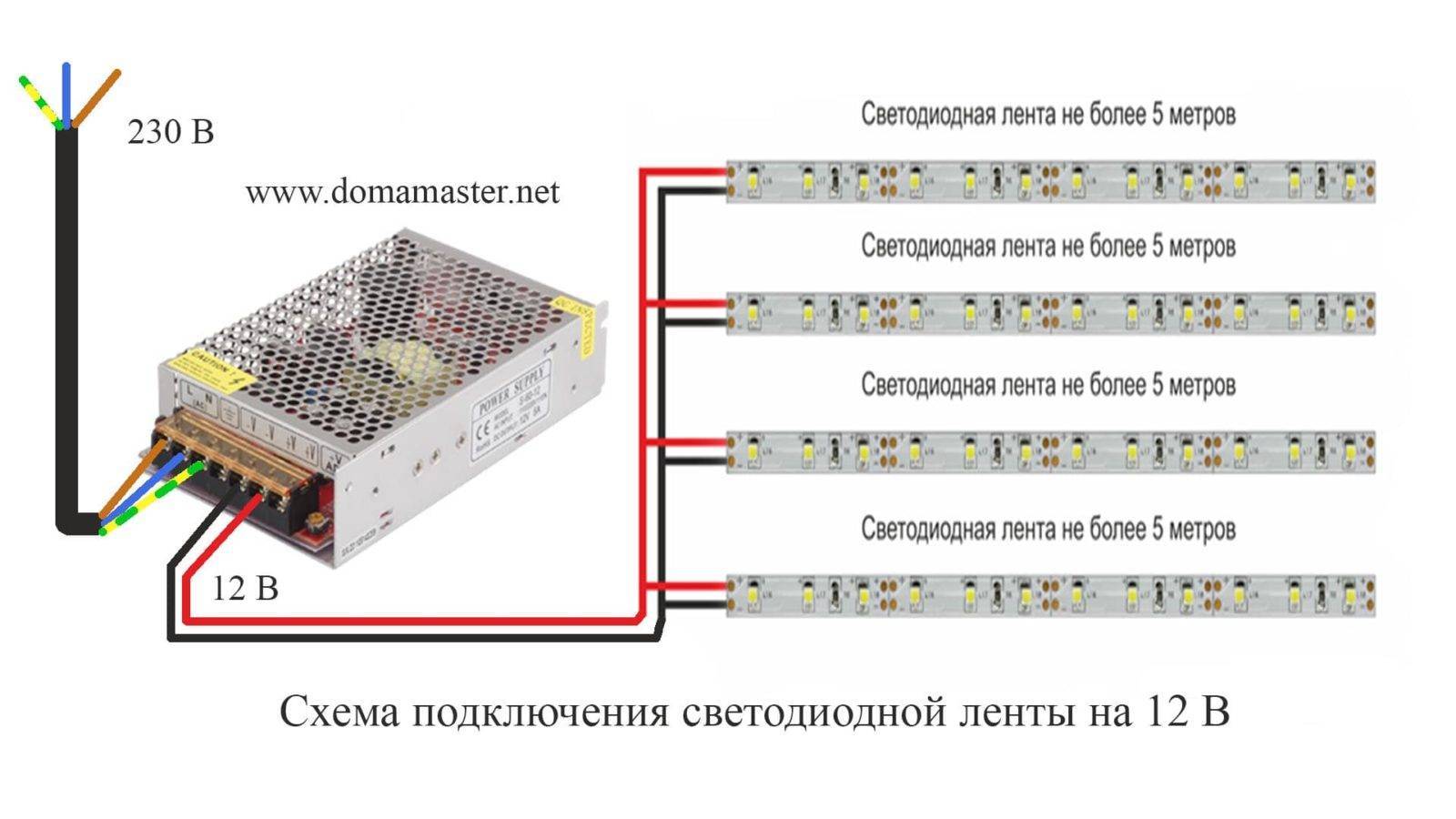

От блока питания компьютера

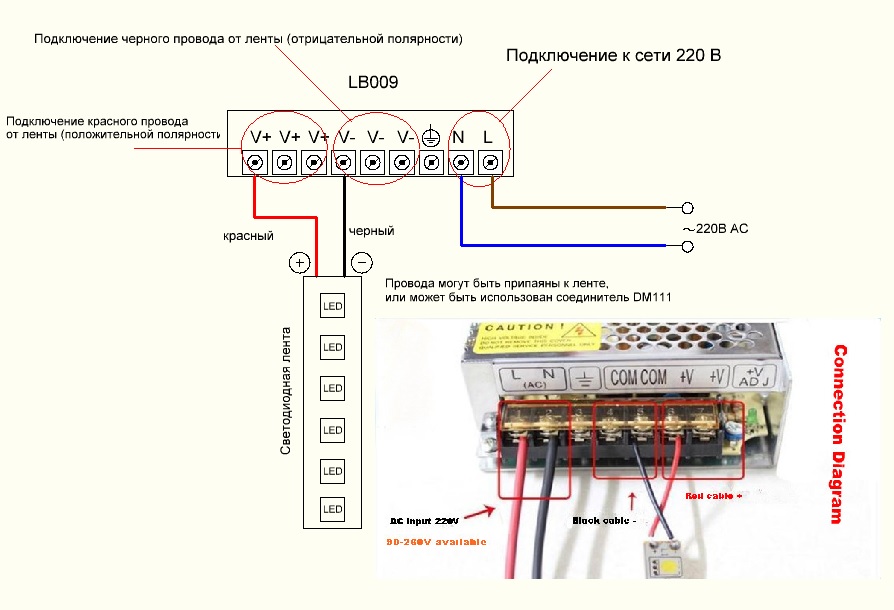

Этот способ считается самым безопасным и удобным в реализации. Поскольку на компьютерах устанавливают БП с хорошим запасом по мощности, бояться, что светодиодная лента перегрузит блок питания, не стоит. Но некоторые расчёты всё же потребуются – нужно узнать суммарный ток потребления всех компонент ПК, от центрального процессора и видеокарты до накопителей и метаринки – все эти данные можно отыскать в интернете. Как правило, в распоряжении остаётся порядка 3-5 ампер, чего вполне достаточно для подключения ленты длиной в несколько метров. Упростить расчёты поможет следующая таблица:

ВАЖНО. Все работы по монтажу ленты производятся при выключенном компьютере

Мы настоятельно рекомендуем не использовать кнопку включения блока питания, имеющуюся на корпусе ПК сзади, поскольку при выполнении работ её можно нажать случайно, а вытащить питающий провод из розетки.

Пошаговый алгоритм подключения:

• снимаем боковую крышку ПК;
• вскрывать БП не нужно. Он имеет достаточное количество проводов для подключения периферии. Желательно использовать разъём для подключения дисковода для НГМД (дискет), которые сейчас практически не используются, или незадействованный разъём для жёсткого диска. На оба подаётся питание 12 В;

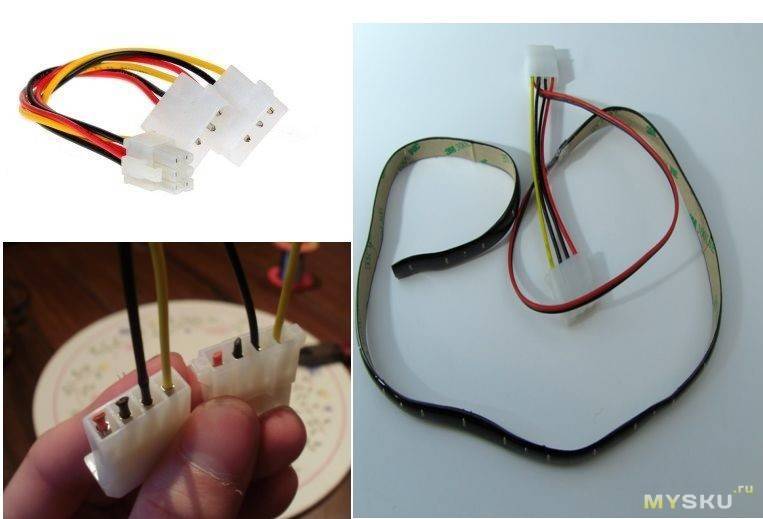

• отрезаем сам разъём, будем использовать жёлтый и один из чёрных проводов, два остальных (красный и чёрный) нужно заизолировать. Жёлтый провод – питающий, чёрный – это минус, при подключении ленты не перепутайте, иначе она не будет работать;
• остаётся аккуратно припаять провода к концам светодиодной ленты (жёлтый – плюс, чёрный – минус);
• можно не отрезать разъём, а паять светодиодную ленту непосредственно к штырькам. Такой вариант даже предпочтительнее с точки зрения требований безопасности.

Через материнскую плату

Данный способ ещё проще, но он менее универсален, поскольку не все материнские платы имеют соответствующий разъём. Обычно он располагается с краю МП и имеет надпись RGB (четыре штырька) или RGBW (5 штырьков). Если таких разъёмов на вашей материнской плате нет, этот метод использовать не получится.

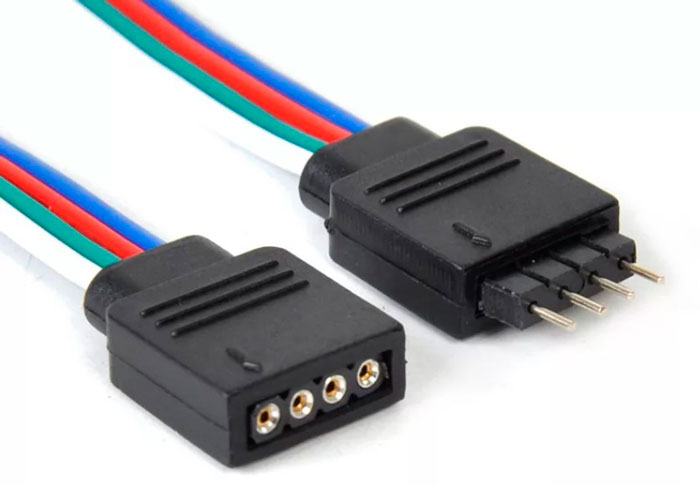

Разъём на 4 пина

Разъём на 5 пинов (RGBW)

Подробная инструкция, как подключить RGB-подсветку к корпусу материнской платы:

• рассчитываем длину ленты по тому же принципу, который описан в схеме с подключением через блок питания;
• отрезаем ленту по отмеченной на обратной стороне линии;
• для подключения к разъёму на материнской плате используем специальный коннектор, который можно приобрести в магазине радиодеталей;
• в одну сторону коннектора вставляем отрезанный конец ленты, затем надеваем фишку на разъём на материнской плате до упора;
• проверяем работоспособность ленты, включив компьютер;
• если всё нормально, крепим саму ленту (можно использовать специальный алюминиевый профиль с матовым пластиком, о котором мы уже упоминали).

Подключение RGB-подсветки непосредственно к материнской плате считается оптимальным вариантом, поскольку не требует пайки и обеспечивает более надёжный контакт.

Через USB

Оба описанных выше способа непригодны для ноутбуков, поэтому здесь целесообразнее использовать для подключения подсветки стандартный USB разъём. Метод вполне пригоден и для стационарных ПК, при условии наличия свободных разъёмов. Но здесь придётся учесть тот факт, что номинал напряжения, подаваемого на USB, ограничивается значением в 5 В, и по току ограничения ещё жёстче – всего 0.5 А. Поскольку лента рассчитана на питание 12 В, придётся приобрести специальный преобразователь, благо, стоит он недорого.

Пошаговый алгоритм:

• поскольку при повышении напряжения с 5 до 12 В сила тока падает в 2,5 раза до 0,2 А, длинную светодиодную ленту подключить не удастся. Рассчитать её длину легко простым суммированием, если знать потребление тока одним светодиодом. Оптимальный вариант – лента SMD3528 (60 диодов на погонный метр), при этом максимальная длина подсветки составит 0,5 м;
• для подключения ленты к разъёму можно использовать специальный коннектор.

ВНИМАНИЕ. Если длина ленты будет больше расчётной, USB разъём будет перегреваться и рано или поздно перегорит.

Подключение и настройка Pled

Многие современные материнские платы оснащены интерфейсом Pled, который предназначен для подключения и управления светодиодными индикаторами. Pled (Power LED) обычно представляет собой небольшую группу светодиодов, которые отображают информацию о работе компьютера.

Подключение Pled обычно осуществляется через специальный разъем на материнской плате, который указан в ее документации. Для подключения необходимо использовать соответствующий провод с разъемами на концах.

После подключения Pled на материнской плате необходимо выполнить его настройку. Для этого может потребоваться перейти в BIOS или UEFI интерфейс, где можно найти соответствующие настройки. В меню BIOS/UEFI необходимо найти раздел, отвечающий за управление Pled.

Чаще всего в настройках есть возможность выбора режима работы Pled. Например, можно установить, чтобы Pled мигал при активности жесткого диска или режим работы, где Pled будет постоянно светиться без мигания.

Также в настройках Pled может быть предусмотрена возможность настройки цвета или яркости светодиодов. В зависимости от модели материнской платы эти настройки могут отличаться.

После выбора нужных параметров настройки, необходимо сохранить изменения и выйти из BIOS/UEFI интерфейса. После этого Pled будет работать в соответствии с выбранными настройками.

Важно отметить, что не все материнские платы поддерживают Pled или имеют разные названия для этого интерфейса. Перед покупкой или подключением рекомендуется ознакомиться с документацией к материнской плате и убедиться в наличии и возможности использования Pled

Подготовительные работы

Набор «светодиодного самоделкина» не так уж мал:

• необходимое количество светодиодной ленты, которая может быть как одноцветной, так и в RGB-исполнении, но обязательно 12-вольтные;
• канцелярский или строительный нож, ножницы;
• кусачки;
• провода;
• паяльник с тонким жалом, флюс и припой. Обычный паяльник не подойдёт;
• коннекторы, которые подбирают под тип используемой светодиодной ленты (для RGB– четырёхконтактные, для RGBWW – с 6 контактами);
• контроллер потребуется, если вы захотите изменить цветность подсветки – без него будут гореть все диоды, присутствующие на ленте;
• наконец, чтобы иметь возможность регулировать яркость подсветки, нужно приобрести диммер.

Вот такой несложный набор начинающего светотехника вам понадобится. Стоимость всех приобретаемых компонент – копеечная.

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

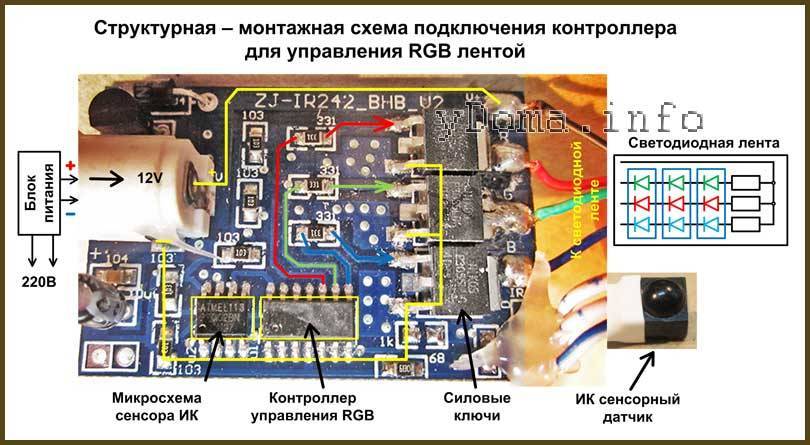

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Монтаж подсветки в корпус

Теперь настало время спалить наш комп к чертям собачьим все это добро интегрировать в переднюю панель.

Методом проб и ошибок было установлено, что USB порты лучше всего подсвечиваются, когда светодиоды установлены по бокам. Так подсветка получается наиболее равномерная. Свет проникает в боковые отверстия корпуса USB порта, подсвечивая его изнутри. Для Mini-Jack другого варианта, как расположить светодиоды снизу, не было. Сквозные отверстия находились только в нижней части портов Mini-jack.

Фото всего этого безобразия:

Разобранная передняя панель: вид сбоку.

Разобранная передняя панель: вид спереди.

Еще раз включаем, проверяем, что все работает. Тут появилась проблема — зеленый свет стал забивать своим свечением кнопку питания. Вместо синего она стала светиться грязно-сине-зелено-пурпуриевым-хрен-пойми-каким-цветом. Фото этой мерзости спереди делать я конечно же не стал, — до сих пор вспоминать страшно.

Уже неплохо, но осталось решить проблему со смешением зеленого и синего цветов.

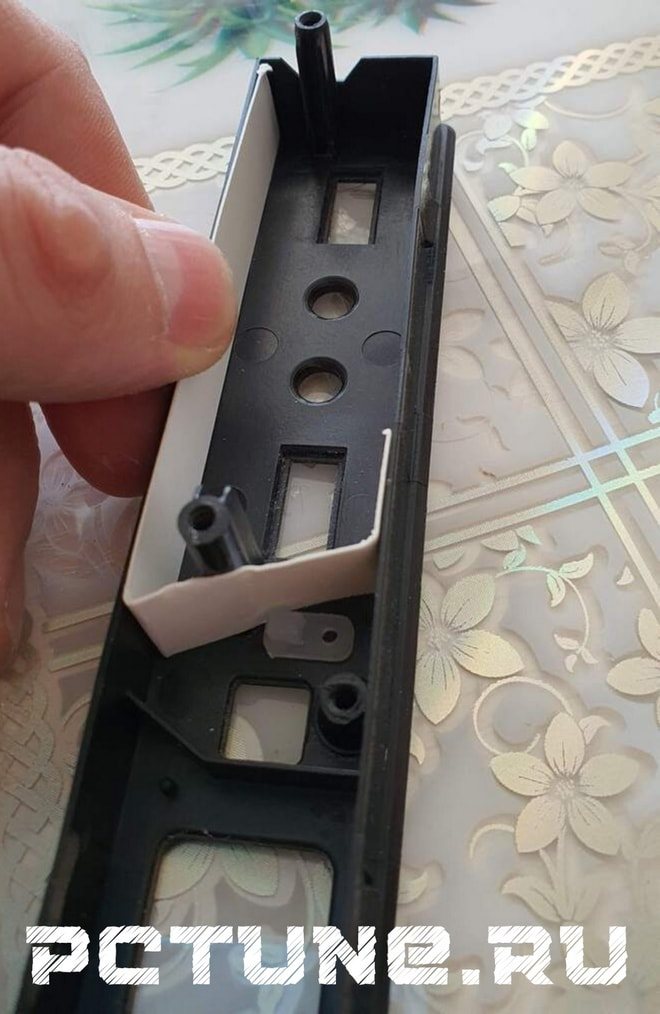

Чтобы цвет кнопки питания не менялся, достаточно было установить преграду в виде светонепроницаемого суперсплава из картона, взятого из коробки от чая:

Картон способен защитить от всего на свете, а самое главное — от лишнего света.

Собираем все воедино, проверяем еще раз, что все работает.

Так подсветка выглядит днем.

После этого подключаем питание подсветки на место корпусного вентилятора и любуемся результатом.

В итоге у меня получилась довольно красивая подсветка USB портов. Теперь проблема с подключением наушников и девайсов USB в темноте полностью отпала.

Фото с правильными настройками камеры для фотографирования в темноте

Преобразователь напряжения 5В → 12В

При использовании специализированного ШИМ-контроллера, к примеру LM2577, потребуется минимальное количество элементов. Стоимость его невысока, а собранное устройство начинает работать сразу, без дополнительной настройки.

Схема преобразователя:

Простейший преобразователь напряжения 5 – 12В

Что необходимо иметь:

• Микросхема ШИМ-контроллера LM2577;
• несколько радиоэлементов согласно принципиальной схемы;
• разборный USB разъем;
• соединительные провода.

Данная схема является универсальной и позволяет получить на выходе напряжение в широком диапазоне. За уровень напряжения отвечают резисторы R1 и R2:

Uвых = 1.23 * (1 + R1 / R2)

Несколько подробнее об элементной базе и работе схемы. Схема представляет собой широтно-импульсный преобразователь в стандартном включении микросхемы так, как показано в технической документации. Электролитические конденсаторы на входе и выходе питания предназначены для сглаживания пульсаций постоянного напряжения. Их емкость не критична. Главное, чтобы она была не меньше указанной на схеме. Рабочее напряжение электролитических конденсаторов должно быть больше максимально используемого, то есть, в нашем случае не менее 20В.

Резистор и конденсатор, подключенные к выводу 1 микросхемы являются частотозадающей цепью. Здесь номиналы должны быть соблюдены строго.

То же самое относится к индуктивности между выводами 4 и 5. Значение индуктивности катушки должно составлять 100 мкГн. Не больше и не меньше.

Специфические требования предъявляются к диоду. В данной схеме используется высокочастотный диод Шоттки. Диоды такого типа обладают высоким быстродействием, а самое главное, низким падением напряжения на переходе. Применяя обычный высокочастотный выпрямительный диод, получим сильные просадки выходного напряжения при изменении тока потребления нагрузки. Марка диода может быть любой, поскольку в данной схеме используется низкие значения напряжения и тока. Главное условие – использование диода Шоттки.

Разборный USB штекер

Для начала распайка USB разъема. В гнезде имеется четыре контакта. Два крайних это те, которые нам нужны. Чтобы не путаться с расположением лицевой и тыльной стороны, проще определить полярность любым вольтметром, воткнув штекер в любое свободное гнездо. Пометьте чем-нибудь плюсовой вывод.

Схема собирается на печатной плате из фольгированного стеклотекстолита. Собранный преобразователь выглядит следующим образом:

Преобразователь в сборе

Как видно, светодиодную ленту подключить через USB самому не так уж трудно. Самое главное при подключении светодиодной ленты USB, это правильно выполнить монтаж радиоэлементов.

Контроллер

Изменение цвета ленты происходит при помощи контроллера, который подключается после блока питания (смотри схему выше).

Контроллеры по типу управления делятся на:

работающие от пульта (инфракрасный луч или радиоканал)

работающие по Wi-Fi через смартфон

Первые
гораздо проще в настройке и управлении.

Вторые
более удобны, в особенности если у вас дома есть голосовой помощник типа “Алисы”.

А
еще контроллеры отличаются количеством ПИНов (PIN). Это такие маленькие
штырьки или выводы, с помощью которых и происходит подключение к Led ленте.

И
тут вам нужно вспомнить самое начало статьи, где говорится про разновидности RGB лент (с белым цветом (W) или без него).

Каждая
из них имеет свое количество пинов. Например, к ленте RGBCCT с 6-ю пинами, нужно выбирать
соответствующий контроллер на 6 пинов.

К четырех пиновому RGB или 5-ти контактному RGBW такой уже не подойдет.

При
этом обязательно уточняйте расстояние между пинами. Они могут отличаться, даже
если их количество совпадает.

При несоответствии расстояния придется вспомнить навыки пайки.

Классификация

RGB-светодиоды с общим анодом и общим катодом

Для самого длинного контакта светодиода RGB, есть два типа. Один подключает общий анод, а другой — общий катод.. Но они мало чем отличаются друг от друга. Вам просто нужно подключить и подключить схему разными способами..

Для анодного RGB светодиода, красный, зеленый, и синие провода будут связаны с более низким напряжением или Земля. Анодный вывод соединяет положительную клемму источника питания..

Для катодного RGB-светодиода, Напротив, вам нужно подключить красный, зеленый, а синий ведет к более высокому напряжению. И катодный вывод соединяет отрицательную клемму источника питания..

Мультиметры могут помочь отличить эти два явления.. Первый, найдите самый длинный вывод, который предназначен для общего анода или катода. Второй, поместите красный наконечник мультиметра, который обозначает анод, на этот контакт, а черный наконечник на один из других контактов.. Если светодиод загорается, тогда это анодный RGB светодиод. Таким же образом, поместите черный наконечник на самую длинную булавку, а красный — на другую булавку.. Если это катодный, в лампочке будет свет.

RGB против RGBW против RGBWW против RGBCCT против RGBIC

Эта серия сокращений может сбить с толку тех, кто хочет купить светодиодный продукт RGB.. Но не волнуйтесь, различия между ними незначительны. Вы знаете, что RGB означает красный цвет., зеленый, и синий, тогда давай узнаем, что означают другие слова.

RGBW: красный, зеленый, синий, и белый

RGBWW: красный, зеленый, синий, белый, и теплый белый

RGBCCT: CCT означает коррелированную цветовую температуру.. Светодиод RGBCCT содержит красный цвет., зеленый, синий, холодный белый, и теплый белый.

RGBIC: IC означает независимый контроль, указание на чип, который может независимо управлять цветами.

Ниже приводится подробное описание этих типов светодиодов..

RGBW: По сравнению с RGB, он добавляет чип белого света и, следовательно, может воспроизводить больше цветов. Его самая впечатляющая функция — создание более яркого и чистого белого цвета, чем у RGB-светодиода..

RGBWW: Есть 5 чипы в светодиоде RGBWW. На основании конституции RGBW, он добавляет теплый белый цвет. Этот теплый белый свет позволяет создать желтовато-белый цвет., чего RGBW не может достичь.

RGBCCT: В отличие от добавления белого и теплого белого света, RGBCCT имеет холодный и теплый белый свет., таким образом можно легко изменить оттенок белого. Холодный белый свет более голубоватый, а теплый белый свет более желтоватый.. Белый цвет среднего оттенка ближе к дневному свету. Холодный и теплый белый свет имеют свое применение..

RGBIC: Он преобладает в своих характеристиках при создании световых эффектов.. Для достижения этой цели, Независимый чип управления играет важную роль. Это делает возможным управление сегментными цветами.. Благодаря независимому контролю, Светодиодная лента RGB может отображать разные цвета и яркие световые эффекты..

Подключение RGB SW на материнской плате: основные шаги

Шаг 1: Исследование материнской платы

Первым шагом перед подключением RGB SW является изучение материнской платы и поиск соответствующих разъемов и пинов для RGB-подключения. Обычно материнские платы имеют специальные разъемы, помеченные как «RGB», «RGB LED» или другими аналогичными обозначениями.

Шаг 2: Подключение RGB кабеля

После обнаружения соответствующего разъема на материнской плате следует подключить RGB кабель. Обычно это кабель с трехконтактным разъемом. Один из контактов обозначен как «+5V» и является положительным питанием, второй контакт обозначен как «D» или «Data» и предназначен для передачи данных, а третий контакт обозначен как «G» или «Ground» и используется для заземления.

Шаг 3: Подключение RGB SW контроллера

Чтобы управлять подключенной RGB-подсветкой, необходимо подключить RGB SW контроллер. RGB SW контроллер позволяет настраивать цвета, режимы горения и яркость подсветки. Контроллер обычно имеет разъем для подключения RGB кабеля.

Шаг 4: Конфигурация RGB подсветки

После подключения RGB SW контроллера следует настроить подсветку. Это может включать выбор желаемых цветов, установку эффектов освещения и регулировку яркости. Это можно сделать с помощью программного обеспечения, которое поставляется вместе с RGB SW контроллером.

Шаг 5: Проверка и настройка на материнской плате

Наконец, следует проверить и настроить подключенную RGB подсветку на материнской плате. Это может включать проверку работы всех цветов и эффектов освещения, а также настройку дополнительных параметров, если это предусмотрено.

Следуя этим основным шагам, вы сможете успешно подключить RGB SW на материнской плате и настроить яркую и стильную подсветку для вашего компьютера.

Код

Загрузите следующий эскиз на свою плату Arduino:

/ *

 Все ресурсы для этого проекта:
 http://randomnerdtutorials.com/

* / int redPin = 3 ; // Красный вывод RGB -> D3 int greenPin = 5 ; // Зеленый вывод RGB -> D5 int bluePin = 6 ; // Синий вывод RGB -> D6 int potRed = A0 ; // Потенциометр управления Красный контакт -> A0 int potGreen = A1 ; // Потенциометр контролирует зеленый контакт -> A1 int potBlue = A2 ;







// Потенциометр контролирует синий контакт -> A2 void setup () {   pinMode ( redPin , OUTPUT );   pinMode ( bluePin , OUTPUT );   pinMode ( greenPin , OUTPUT );   pinMode ( potRed , INPUT );   pinMode ( potGreen , INPUT );   pinMode ( potBlue , INPUT ); } void loop () {









 // Считывает текущую позицию потенциометра и преобразует // в значение от 0 до 255 для управления соответствующим выводом RGB с PWM // RGB LED COMMON ANODE   analogWrite ( redPin , ( 255. 1023. ) * analogRead ( potRed ) );   analogWrite ( greenPin , ( 255. 1023. ) * analogRead ( potGreen ));   analogWrite ( bluePin , ( 255. 1023. ) * analogRead ( potBlue ));


// Uncomment для RGB LED COMMON CATHODE / *   analogWrite (redPin, 255- (255./1023.) * AnalogRead (potRed));   analogWrite (greenPin, 255- (255./1023) * analogRead (potGreen).);   analogWrite (bluePin, 255- (255./1023) * analogRead (potBlue).);   * /   delay ( 10 ); }

Что такое РДЖИБИ подсветка?

РДЖИБИ подсветка — это способ освещения, который использует специальные светодиодные ленты для создания разноцветных эффектов. Название «РДЖИБИ» происходит от первых букв цветового спектра, кодирующих основные цвета Red (красный), Green (зеленый), Blue (синий) и Indigo (индиго). Благодаря смешиванию этих трех основных цветов, можно получить огромное количество разных оттенков и цветовых комбинаций.

РДЖИБИ подсветка широко применяется в различных сферах, таких как развлекательная индустрия, дизайн интерьера, архитектура и реклама. Светодиодные ленты с РДЖИБИ подсветкой могут быть установлены в помещении или на улице, они могут подчеркнуть и преобразить пространство, создавая уникальные атмосферные эффекты.

Основная идея РДЖИБИ подсветки заключается в том, что каждый светодиод в ленте может быть отдельно управляемым и изменять свою яркость и цвет. Это позволяет создавать различные эффекты, такие как плавное переливание цветов, смена цветов в такт музыке, анимации и другие интересные эффекты.

Чтобы управлять РДЖИБИ подсветкой, необходим специальный контроллер, который может подключаться к компьютеру или другому устройству, такому как смартфон или пульт дистанционного управления. С помощью программного обеспечения и интерфейса, можно настроить нужные цвета, яркость и эффекты подсветки.

Разнообразные современные светодиодные ленты с РДЖИБИ подсветкой позволяют создавать уникальные эффекты в любом пространстве, придавая ему индивидуальность и стиль. Этот способ освещения становится все более популярным, и его применение будет расти в будущем.

RGB SW: подключение светодиодной подсветки RGB к ПК

Подключение светодиодной подсветки RGB к ПК довольно просто. Вам понадобятся несколько компонентов:

• RGB светодиодная подсветка: выберите подсветку RGB, которая подходит вам по дизайну и стилю. Существуют разные варианты, от простых полос до специализированных корпусов с встроенными светодиодами.
• Контроллер RGB: контроллер отвечает за управление цветом и эффектами подсветки. Он подключается к материнской плате или другому устройству и позволяет вам настраивать высоту яркости, скорость изменения цвета и выбирать различные режимы подсветки.
• Провода и разъемы: вам понадобятся провода и разъемы, чтобы подключить светодиодную подсветку к контроллеру и материнской плате.

Основные шаги для подключения светодиодной подсветки RGB к ПК:

1. Установите светодиоды: вследствие различных дизайнов и стилей, процесс установки светодиодов может отличаться. Следуйте инструкциям, прилагаемым к вашей светодиодной подсветке, чтобы правильно разместить светодиоды вокруг вашего ПК.
2. Подключите светодиоды к контроллеру: используйте провода и разъемы для подключения светодиодной подсветки к контроллеру. Убедитесь, что провода подключены в правильном порядке с соответствующими цветами (красный, зеленый, синий).
3. Подключите контроллер к материнской плате: используйте кабель USB или другой соответствующий интерфейс для подключения контроллера к свободному порту на вашей материнской плате или другом устройстве.
4. Настройте подсветку: установите драйверы и программное обеспечение для контроллера RGB, чтобы получить доступ к различным режимам подсветки, настройкам цвета и эффектам.

После выполнения этих шагов, вы сможете наслаждаться светодиодной подсветкой RGB на вашем компьютере. Вы можете выбрать яркий многоцветный режим или настроить его так, чтобы подчеркнуть цветовую гамму вашего интерьера. Возможности подключения и настройки подсветки могут отличаться в зависимости от выбранного вами контроллера и светодиодной подсветки.

Подключение светодиодной подсветки RGB к ПК – это отличный способ добавить немного стиля и индивидуальности к вашей рабочей станции. Выберите светодиодную подсветку, которая подходит вам по дизайну, следуйте инструкциям и наслаждайтесь яркими цветами и эффектами на вашем ПК!

Подключение

В качестве примера приведем схему подключения ргб диодов к универсальному блоку автоматики Arduino, созданному на базе микроконтроллера ATMEGA. На рис. 2 показана схема подключения rgb led с общим катодом.

Рис. 2

Ниже схема с общим анодом:

Рис. 3

Выводы RGB в обоих случаях подключаются к цифровым выходам (9, 10,12). Общий катод на Рис.2 соединен с минусом (GND), общий анод на Рис.3 – с плюсом питания (5V).

Arduino — простой контроллер для начинающих роботехников, позволяющий создавать на своей базы различные устройства, от обычной цветомузыки на светодиодах до интеллектуальных роботов.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

• IP20 – без защиты, боится влаги и пыли;
• IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Как настроить RGB в BIOS

В BIOS можно настроить RGB-подсветку вашего компьютера для создания эффектной атмосферы в комнате или просто чтобы выделить вашу систему среди других. Для этого вам понадобится зайти в настройки BIOS и найти соответствующую опцию.

Чтобы настроить RGB в BIOS, сначала необходимо перезагрузить компьютер и нажать определенную клавишу, обычно это Del или F2, чтобы войти в BIOS. Затем вам необходимо найти раздел, связанный с подсветкой RGB. В зависимости от вашей материнской платы и версии BIOS, название этого раздела может меняться.

Однако в большинстве случаев раздел с RGB-подсветкой можно найти в разделе Advanced Settings или Peripherals. Зайдите в раздел и ищите опцию, связанную с подсветкой RGB. Обычно она называется RGB Lighting или LED Control.

Когда вы нашли эту опцию, вам будет предоставлен ряд настроек для управления подсветкой RGB. Вы можете выбрать цвет, яркость и режим работы подсветки. Некоторые материнские платы также предлагают опцию синхронизации подсветки RGB с другими компонентами вашей системы, такими как видеокарта или система охлаждения.

После того как вы настроили подсветку RGB по вашему вкусу, сохраните изменения и выйдите из BIOS. После перезагрузки вашего компьютера вы должны увидеть настроенную подсветку RGB в действии.

Не забудьте, что в некоторых случаях может потребоваться установка специального программного обеспечения, чтобы воспользоваться всеми возможностями подсветки RGB.

РДЖИБИ подсветка: основные принципы и принцип работы

РДЖИБИ подсветка — это технология освещения, которая используется для создания эффекта подсветки внутри помещений, наружных объектов и различных аксессуаров. Она получила свое название от английского акронима RGB, который обозначает красный, зеленый и синий — три основных цвета, используемые в этой технологии.

Основной принцип работы РДЖИБИ подсветки базируется на комбинации трех цветовых каналов — красного, зеленого и синего. Путем изменения интенсивности каждого из этих каналов можно получить широкую палитру цветов и создать разнообразные эффекты освещения.

Принцип работы РДЖИБИ подсветки основан на светодиодах, которые являются основным источником света в этой технологии. Светодиоды RGB имеют три отдельных чипа для каждого из основных цветов. Путем управления электрическим током, проходящим через светодиоды, можно изменять интенсивность каждого цвета, что позволяет создавать различные цветовые комбинации.

Управление РДЖИБИ подсветкой осуществляется с помощью специального контроллера или пульта дистанционного управления. Контроллер позволяет выбирать необходимый цвет, настраивать яркость и делать плавные переходы между различными цветовыми сценами.

Преимущества РДЖИБИ подсветки:

• Широкая цветовая гамма: благодаря комбинации трех цветовых каналов возможно получить более 16 миллионов оттенков.
• Энергоэффективность: светодиоды RGB обладают высокой энергоэффективностью, потребляя меньшее количество электроэнергии в сравнении с традиционными источниками света.
• Долговечность: светодиоды имеют длительный срок службы, что позволяет эксплуатировать подсветку на протяжении длительного времени без необходимости замены их.
• Гибкость: РДЖИБИ подсветка может быть использована для освещения различных объектов и помещений, благодаря своей гибкости и многофункциональности.

РДЖИБИ подсветка находит широкое применение в различных сферах, включая дизайн интерьера, архитектурное освещение, рекламу, развлекательную индустрию и другие области

Благодаря своим возможностям создания ярких и насыщенных цветовых эффектов, РДЖИБИ подсветка позволяет создавать уникальную атмосферу и привлекать внимание к объектам и помещениям

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.
