Для чего нужен разъем clrtc на материнской плате?

Чем вызвана ошибка Chassis intruded! Fatal Error… System Halted

На некоторых материнских платах есть метод для отслеживания вскрытия корпуса. Если корпус не закрыт, либо крышка прилегает неплотно, то расположенный на корпусе датчик срабатывает и блокирует систему, что не позволит загрузить операционную систему, в некоторых случаях даже БИОС. Но причина может быть не только в датчике, но и в неправильном замыкании перемычки на разъеме Chassis Intruded либо в случае деформации джампера. Для начала рассмотрим правильный метод подключения датчика отслеживания открытия корпуса.

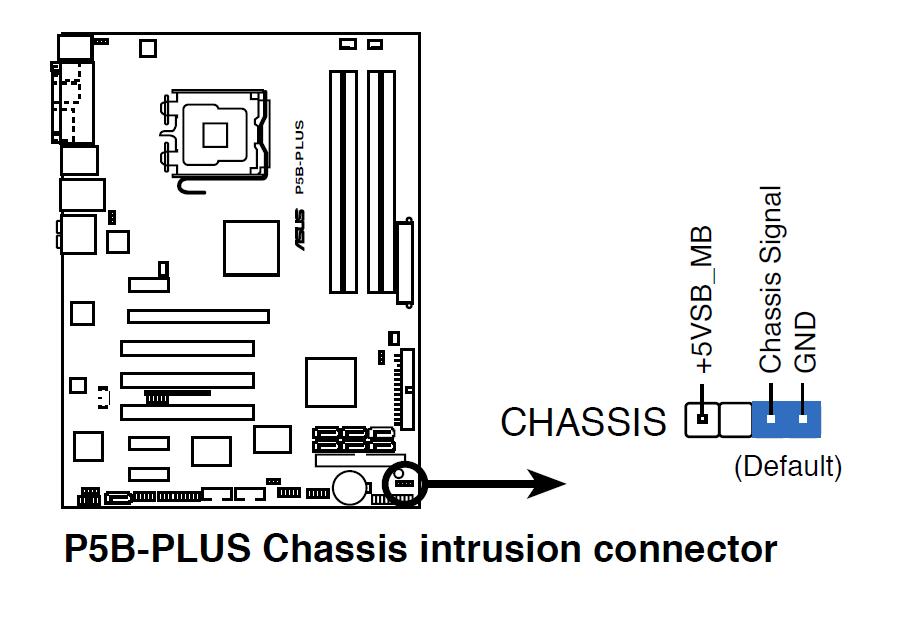

Подключение датчика открытия корпуса

Ошибка «Chassis intruded! Fatal Error… System Halted» часто является следствием неправильного подключения датчика открытия корпуса. На всякий случай можете ознакомиться с инструкцией, ведь е сли вам требуется такой датчик для обеспечения безопасности, то следует его правильно подключить. Если сделать это неверно, то с вышеприведенной ошибкой точно предстоит столкнуться.

Существуют датчики, которые имеют три линии питания. Часто встречаются на потребительских материнских платах ASUS.

Как видите, здесь три разъема, которые следует правильно подсоединить к материнской плате:

NC – Normal Connected – н ормально замкнут;

NO – Normal Open – н ормально разомкнут;

«С» нужно подключить на +, « NO» на минус. NC не подключаем, замыкать цепь здесь ни к чему. Пример на фото ниже.

После вам потребуется два раза выполнить перезагрузку. Первый раз после сохранения настроек BIOS, может появиться ошибка «Chassis intruded! Fatal Error… System Halted». Тогда в сего лишь нужно нажать кнопку Reset, после чего система запустится нормально.

В случае серверного оборудования заметно проще. Например, в платформах Supermicro с подключением нет никаких проблем. Там только один двухконтактный провод, который довольно легко соединить с материнкой. Достаточно воткнуть в разъем Chassis Intruded, соблюдая полярность. Расположение разъема будет указано в инструкции. Пример на фото.

Если вы правильно подключили датчик открытия корпуса у сервера, то проблем не возникнет. Исключением может стать повреждение коннекторов или какой-либо брак. Но встречается подобное крайне редко.

Если ошибка появилась вследствие неправильной установки и нет доступа к BIOS

Если не можете получить доступ в BIOS, то нужно замкнуть CLRTC, подождать 10-15 секунд и убрать перемычку. В случае, если разъем двухконтактный, то достаточно надеть джампер на него.

Существуют трехконтактные разъемы. На таких требуется замыкать 2 и 3 штырек, перемычка на них обычно установлена изначально и замыкает 1 и 2 штырьки.

Если не помогло, снимите батарейку и поставьте обратно. Часто это наиболее удобный способ сброса настроек BIOS.

После сброса не забудьте включить определение датчика вскрытия корпуса, так как сброс БИОС часто отключает эту функцию. Может называться так:

Chassis Intrusion Detect;

После повторного включения функции перезагружаем устройство. Если ошибка появилась снова, то нажимаем кнопку Reset, ждем запуска. Устройство должно функционировать нормально.

Исправляем ошибку, если датчик не подключен

Причина может оказаться в перемычках. Особенно часто глюк встречается на материнских платах от ASUS. Несмотря на то, что джампер надет, материнка все-равно считает, что цепь не замкнута.

Первое, что можно попробовать сделать, найти в BIOS настройки, которые называться могут так:

Chassis Intrusion Detect;

Любую из них деактивировать (фактически, перевести в Disable ). Таким образом вы полностью отключите проверку открытия крышки. Ошибка также уйдет.

Данную инструкцию выполнять только в случае, если не можете попасть в BIOS, при этом, датчик открытия корпуса не подключен:

Обесточиваем устройство, вскрываем его, снимаем батарейку, чтобы полностью обесточить материнскую плату.

Находим два джампера: Отвечающий за Chassis intruded (может быть подписан как CHASSIS) и CLRTC. Батарейку возвращаем на место.

Следует снять перемычку с CLRTC и переставить так, чтобы замыкался 2 и 3 штырек, подождать секунд 10 и вернуть на место. Положение джампера CHASSIS менять не стоит.

Теперь нужно закрыть корпус, включить устройство и зайти в БИОС, чтобы вернуть ваши настройки (снятие батарейки выполнило полный сброс) Там же можно включить функцию Chassis Intrusion Detect обратно, если она необходима, но при выключенном датчике в ней необходимости нет.

Сохраняете настройки, выходите из BIOS и ждете загрузки системы. « Chassis intruded! Fatal Error… System Halted» вылезет снова, но ничего страшного.

Нажимаете кнопку Reset, после перезагрузки ошибка должна исчезнуть.

Преимущества использования Clrtc на материнской плате Asus

1. Быстрое и простое обнуление настроек BIOS:

Clrtc (Clear Real Time Clock) на материнской плате Asus позволяет быстро и просто обнулить все настройки BIOS, включая дату и время. Это полезно, если вам необходимо сбросить все настройки до заводских значений или исправить возникшие проблемы с настройками.

2. Удобство использования:

Функция Clrtc на материнской плате Asus обычно представляет собой простой переключатель или кнопку, которую можно найти вблизи батарейки CMOS. Это значительно облегчает доступ к функции и делает ее использование быстрым и удобным.

При возникновении проблем с запуском системы, вызванных нестабильными настройками BIOS, использование Clrtc может помочь в решении проблемы. Обнуление настроек BIOS может вернуть систему к стандартным настройкам и восстановить работоспособность без необходимости переустановки ОС или других сложных мероприятий.

4. Защита от несанкционированного доступа:

Clrtc может использоваться для защиты компьютера от несанкционированного доступа. Обнуление настроек после каждого выключения компьютера может помешать злоумышленникам получить доступ к вашим личным данным или конфиденциальной информации.

Если ваша система становится нестабильной из-за настроек BIOS или программных конфликтов, использование Clrtc на материнской плате Asus может помочь восстановить стабильность. Обнуление настроек позволяет избавиться от возможных причин неисправности и вернуть компьютер к нормальной работе.

Использование Clrtc на материнской плате Asus предоставляет ряд преимуществ, включая удобство в использовании, возможность быстрого обнуления настроек BIOS, решение проблем с запуском системы и защиту от несанкционированного доступа. Если у вас возникли проблемы с настройками BIOS или стабильностью системы, Clrtc может стать полезным инструментом для восстановления нормальной работы компьютера.

[Материнская плата/Настольный ПК] Как сбросить настройки BIOS?

Эта информация была полезной?

Что мы можем сделать, чтобы улучшить эту статью? Отправить Пропустить
Связаться со службой поддержки
Пожалуйста, свяжитесь со службой поддержки, если информация выше не помогла решить Ваш вопрос.
Получить поддержку

Приведенная выше информация может быть частично или полностью процитирована с внешних веб-сайтов или источников. Пожалуйста, обратитесь к информации на основе источника, который мы отметили

Пожалуйста, свяжитесь напрямую или спросите у источников, если есть какие-либо дополнительные вопросы, и обратите внимание, что ASUS не имеет отношения к данному контенту / услуге и не несет ответственности за него.
Эта информация может не подходить для всех продуктов из той же категории / серии. Некоторые снимки экрана и операции могут отличаться от версий программного обеспечения.
ASUS предоставляет вышеуказанную информацию только для справки

Если у вас есть какие-либо вопросы о содержании, пожалуйста, свяжитесь напрямую с поставщиком вышеуказанного продукта. Обратите внимание, что ASUS не несет ответственности за контент или услуги, предоставляемые вышеуказанным поставщиком продукта.

Продукты и информация

• Ноутбуки
• Сетевое оборудование
• Материнские платы
• Видеокарты
• Смартфоны
• Мониторы
• Показать все продукты

• Item_other —>
• Моноблоки (All-in-One)
• Планшеты
• ASUS NUCs
• Коммерческое сетевое оборудование
• Серия ROG
• AIoT и промышленные решения
• Блоки питания
• Проекторы
• VivoWatch
• Настольные ПК
• Компактные ПК
• Внешние накопители и оптические приводы
• Звуковые карты
• Игровое сетевое оборудование
• Одноплатный компьютер
• Корпуса
• Компьютер-брелок
• Наушники и гарнитуры
• Охлаждение
• Chrome-устройства
• Коммерческие

• Commercial_list.Item —>
• Моноблоки (All-in-One)
• Информационные панели
• Ноутбуки
• Настольные ПК
• Мониторы
• Серверы и рабочие станции
• Проекторы
• Компактные ПК
• Сетевое оборудование
• Материнские платы
• Игровые станции
• Data Storage

Переустановка аппаратным путем

Кроме множества преимуществ, у аппаратного метода обнуления биоса имеется один очень важный недостаток. В том случае, если срок гарантии компьютера еще не истек, нельзя срывать пломбы с корпуса системного блока. Поскольку при сбросе BIOS необходим доступ к системной плате, понадобится открывать системный блок.

Порядок разборки:

1. Найдите на корпусе системного блока кнопку включения блока питания и отключите его. Если кнопка отсутствует, нужно вынуть из разъема провод питания.
2. Отсоедините от ПК периферийные устройства.
3. Чтобы снять боковую панель корпуса персонального компьютера, потребуется открутить болты с помощью крестовой отвертки и вынуть ее из пазов.
4. У ноутбука сначала снимают dvd-привод, блок питания; открутив болты крепления, снимают заднюю крышку.
5. Все аппаратные части, которые мешают работать с материнской платой, нужно снять.

Сброс при помощи перемычки

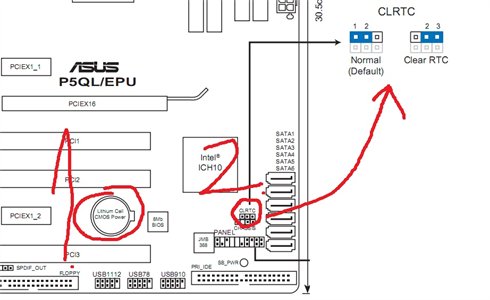

Найдите переключатель с названием Clear CMOS, CLRTC, CCMOS, CL_RTC, CL_CMOS возле батарейки, на ноутбуке он может находиться под ней. С помощью джампера можно путем замыкания и размыкания контактов изменять режим работы устройства.

Обычно производители реализуют возможность очистки CMOS-памяти в виде двух-пинового или трех-пинового разъема с установленным джампером. Скинуть биос можно путем замыкания контактов джампером. В случае двухконтактной конфигурации его надевают на 2 контакта или снимают, для трехконтактной конфигурации меняют положение: вместо 1—2 должно быть 2—3. Чтобы разрядить остаточный электрический заряд, на 12 секунд зажмите кнопку загрузки. После этого нужно вернуть перемычку в исходное положение.

Обнуление с помощью батарейки

Найдите на системной плате расположение батарейки формата CR2032 и вытащите ее из разъема. Достать батарейку можно, нажимая на держатель или защелку. Для сохранения данных CMOS нужна постоянная подпитка; если батарейка отсутствует в течение 24 часов, BIOS будет очищен.

После того как батарейка вынута, в течение 15 секунд зажимают кнопку включения ПК, что приводит к полной разрядке компьютера от накопленного электрического заряда. Происходит сброс настроек биоса.

  Как отформатировать жёсткий диск через БИОС

Батарейка легким нажатием вставляется в разъем. Снова прикручиваем к системному блоку крышку, подключаем сетевой шнур и включаем блок питания. При загрузке компьютера из биоса задаем время, новый пароль и другие настройки.

Проблемы возникают при извлечении батарейки на некоторых моделях системных плат: могут потребоваться дополнительные инструменты, или батарейка может оказаться несъемной, не пытайтесь извлечь ее силой. На некоторых моделях ноутбуков ни перемычки, ни съемной батарейки может не оказаться или возникнут трудности при разборке.

Кроме того, на качественных материнских платах BIOS может сохраняться в течение длительного времени даже после удаления батарейки из разъема. Поэтому лучше сбросить настройки другим способом.

Как сбросить настройки BIOS

Эти параметры компонентов записаны в микросхему BIOS заводом-производителем материнской платы (так называемые Defaults — по умолчанию или Fail-Safe — безошибочные). И они имеют такие значания, при которых производителем гарантируется нормальная работа материнки (никаких экстремальных разгоночных значений. — нагрузка на компоненты материнки минимальная).

Возможность изменять параметры аппаратных компонентов компьютера, используя программу BIOS Setup — вещь несомненно полезная. Однако, если по незнанию или из-за желания поэкспериментириовать (например, разогнать шину или процессор) указать неподходящие параметры апппаратуры, компьютер может перестать запускаться. Сброс настроек также необходим, если забыт или утерян пароль на вход в BIOS Setup или на запуск системы.

Каким образом производится сброс. Путем несложных манипуляций на материнской плате.

Все движения сводятся к необходимости замкнуть пару контактов :). Ищем на материнской плате в районе отсека с установленной батарейкой штырьки-джамперы с надписью такого плана: Clear CMOS. Другие варианты: CLR_CMOS, CL_CMOS, CCMOS, JCMOS1, CLRTC, Clear RTC, CRTC, CLRTC, CL_RTC и т. п.

Штырьков (пинов — pins) может быть два или три. Иногда больше

Два штырька — в этом случае для сброса нужно их замкнуть секунд на 10 джампером (перемычкой) или же каким-нибудь металлическим предметом (например, отверткой).

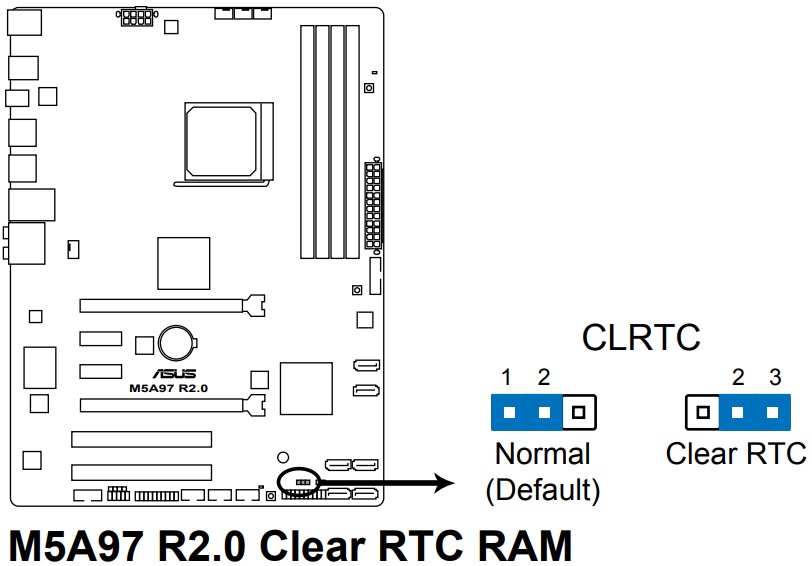

Три штырька — для сброса джампер, замыкающий штырьки 1и 2 (normal) переводится в положение, когда он замыкает штырьки 2 и 3 (clear) — тоже секунд на 10. После этого он опять переводится в исходное положение 1-2.

Иногда попадаются материнки с набором штырьков количеством больше трех. Но замыкаются пины все равно аналогично случаю с тремя. Из документации к материнке:

Вообще, каким именно способом сбрасывается CMOS, обязательно должно быть указано в документации на материнскую плату.

Если документации нет и контакты сброса найти не получается, можно попробовать такой способ. Извлекаем батарейку, на плате замыкаем контакты батарейного отсека (например, скрепкой):

Оставляем на сутки. Устанавливаем батарейку обратно.

ВАЖНО. В материнских платах от Intel сброс настроек происходит по-другому

Возле надписи CONFIG находим группу из трех пинов с перемычкой.

Перемычка в обычном положении замыкает пины 1-2. Для сброса настроек перемычку снимаем и включаем компьютер. Затем выключаем и ставим перемычку обратно в то же положение. Если сброса не произошло, то нужно запустить компьютер в так называемом конфигурационном режиме.

Устанавливаем перемычку в положение 2-3. Включаем компьютер. BIOS Setup запускается автоматически в конфигурационном режиме. Здесь уже можно изменить проблемные настройки или сбросить их до настроек по умолчанию (Defaults или Fail-Safe — без ошибок). После этого выключаем компьютер и возвращаем перемычку в исходное положение (1-2).

Иногда в зависимости от модификации Intel-материнки, функции конфигурационной перемычки могут отличаться от приведенных выше с точностью до наоборот. Например, запуск компьютера без перемычки приведет в запуску BIOS setup в конфигурационном режиме, а не к сбросу BIOS-настроек.

Материнская плата Asus

Материнские платы Asus отличаются высокой надежностью, качеством сборки и инновационными технологиями. Они соответствуют самым современным стандартам и поддерживают большое количество функций, таких как различные интерфейсы для подключения устройств, слоты расширения, встроенные звуковые и сетевые системы.

Компания Asus предлагает материнские платы для разных целей, включая игровые, производительные, оверклокинговые и многое другое. Каждая модель имеет свои особенности и преимущества, а также может быть подходящей для определенных типов задач

Особое внимание уделяется дизайну решения, чтобы оно сочеталось с эстетикой компьютера и обеспечивало оптимальное охлаждение и производительность

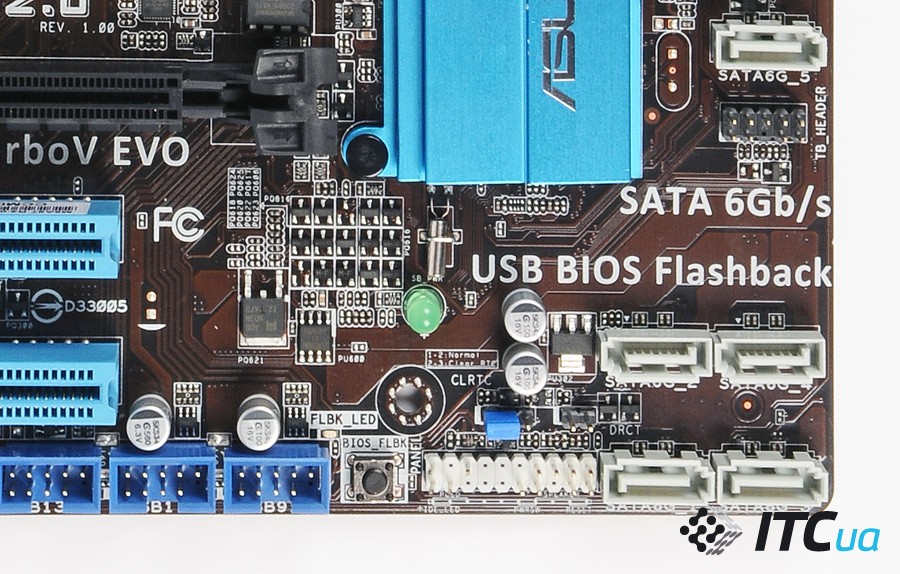

Что такое CLRRTC на материнской плате ASUS?

CLRRTC на материнской плате ASUS относится к Clear Real Time Clock (очистка часов реального времени). Это функция, которая позволяет сбросить настройки BIOS и остановить работу системного времени. Когда функция CLRRTC активирована, системное время будет сброшено на значения по умолчанию, а также считывание системных настроек будет перезапущено.

Если Вы сталкиваетесь с проблемами в работе BIOS или системного времени, CLRRTC может быть полезной функцией, чтобы исправить эти проблемы. Например, если у Вас возникли трудности с обновлением BIOS или системное время отстает от текущего времени, CLRRTC может помочь восстановить нормальную работу и синхронизировать время с системными часами.

CLRRTC активируется путем короткого соединения двух контактов на материнской плате, которые связаны с CLRRTC (обычно надписаны рядом). Но перед активацией CLRRTC следует обратиться к документации, предоставленной производителем материнской платы, чтобы убедиться, что эта функция существует на Вашей плате и изучить правильную процедуру активации.

Важно отметить, что активация CLRRTC сотрет системные настройки и может привести к потере данных или некорректной работы компьютера. Поэтому перед активацией следует убедиться, что у Вас есть резервные копии данных и/или настроек BIOS, а также полностью ознакомиться с инструкциями производителя

Несмотря на потенциальные сложности, CLRRTC является полезной функцией на материнской плате ASUS, которая помогает исправить проблемы с BIOS и системным временем. Если Вы столкнулись с подобными проблемами, CLRRTC может быть решением, которое Вам нужно для восстановления нормальной работы системы.

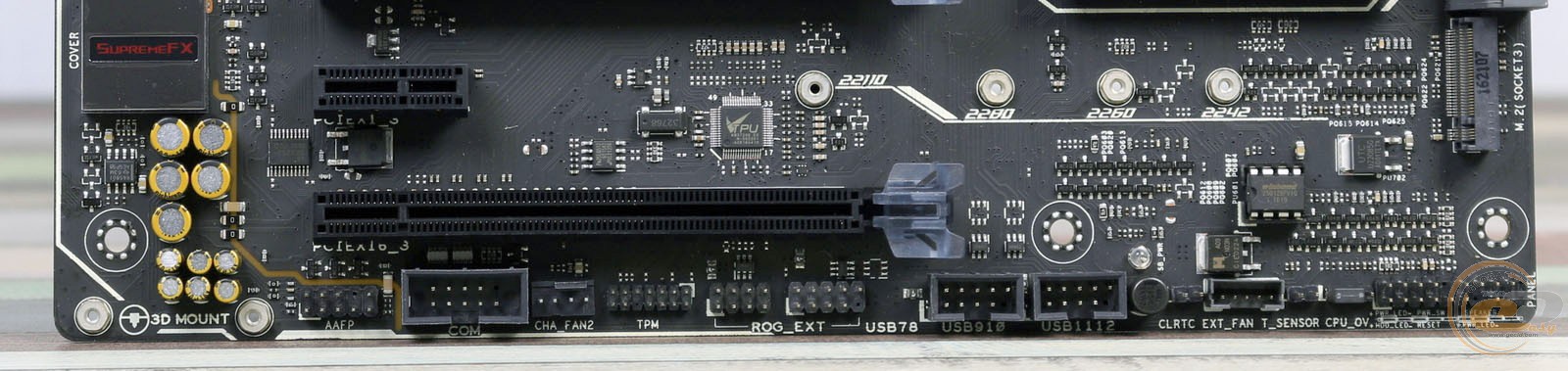

CLRTC на материнской плате — что это такое? (или Clear CMOS, Clear RTC)

Приветствую друзья! Сегодня материнские платы сложны — имеют много защит, например от скачка напряжения, от замыкания, перегрева..

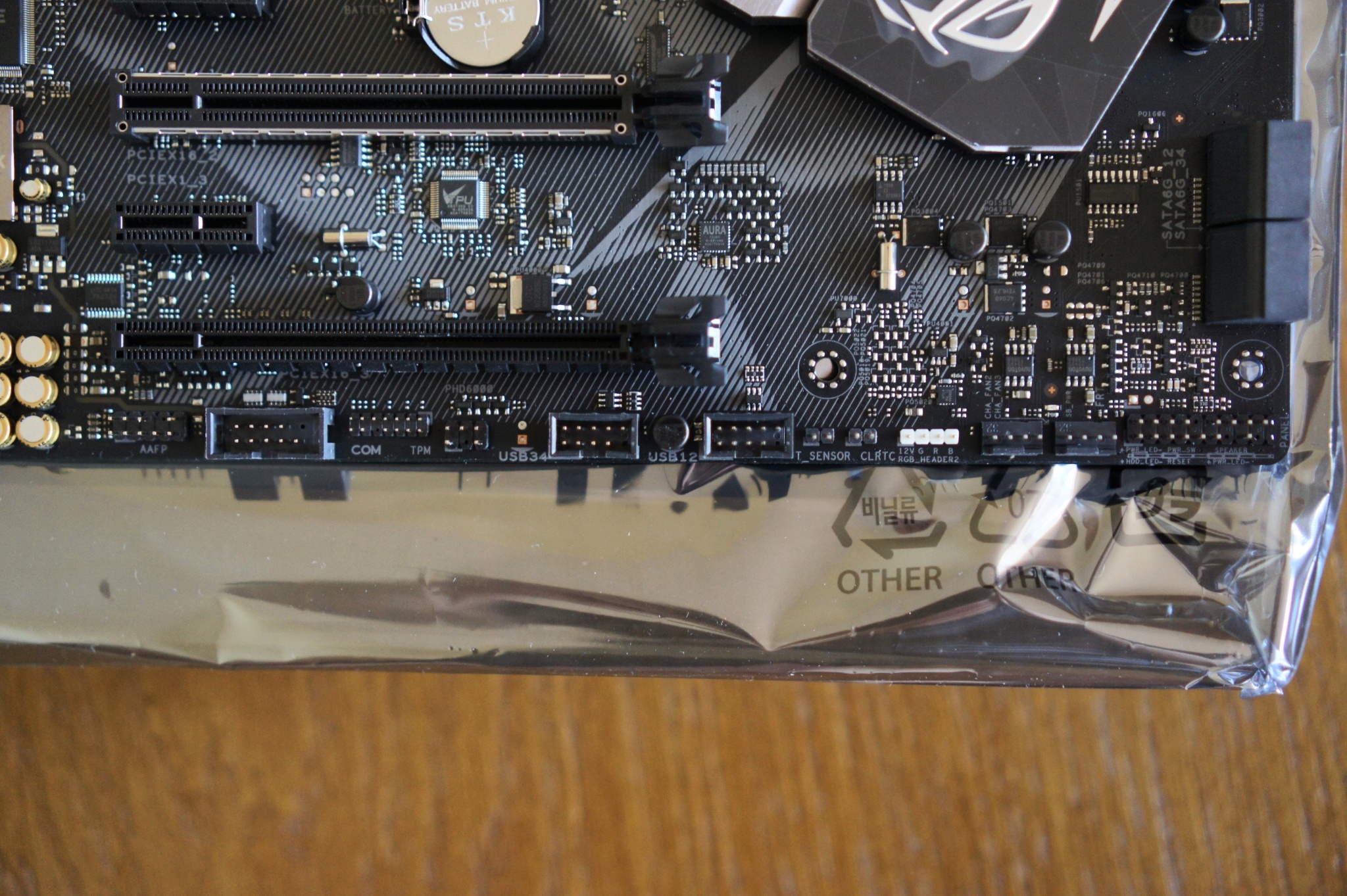

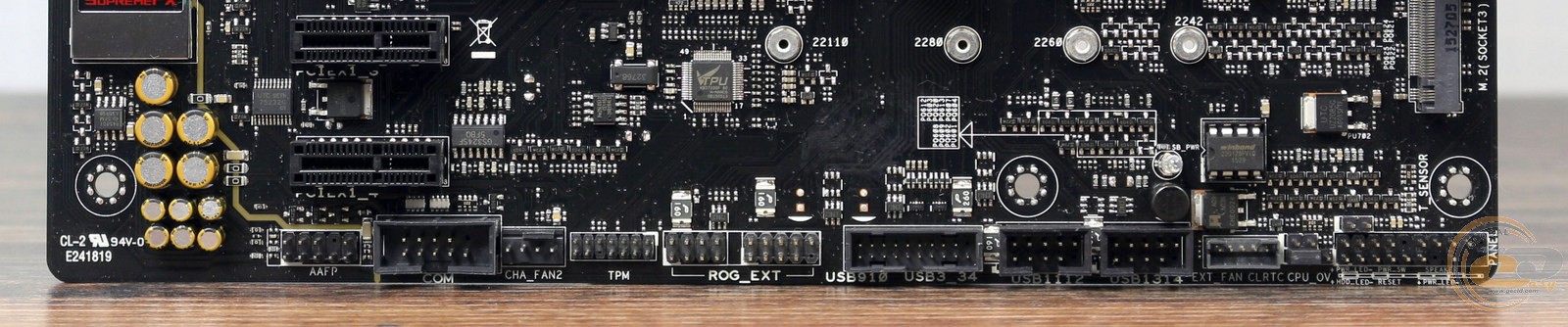

На самой плате можно заметить не только конденсаторы, но и разные коннекторы, разьемы, слоты, переключатели… об одном таком переключателе сегодня пойдет речь.

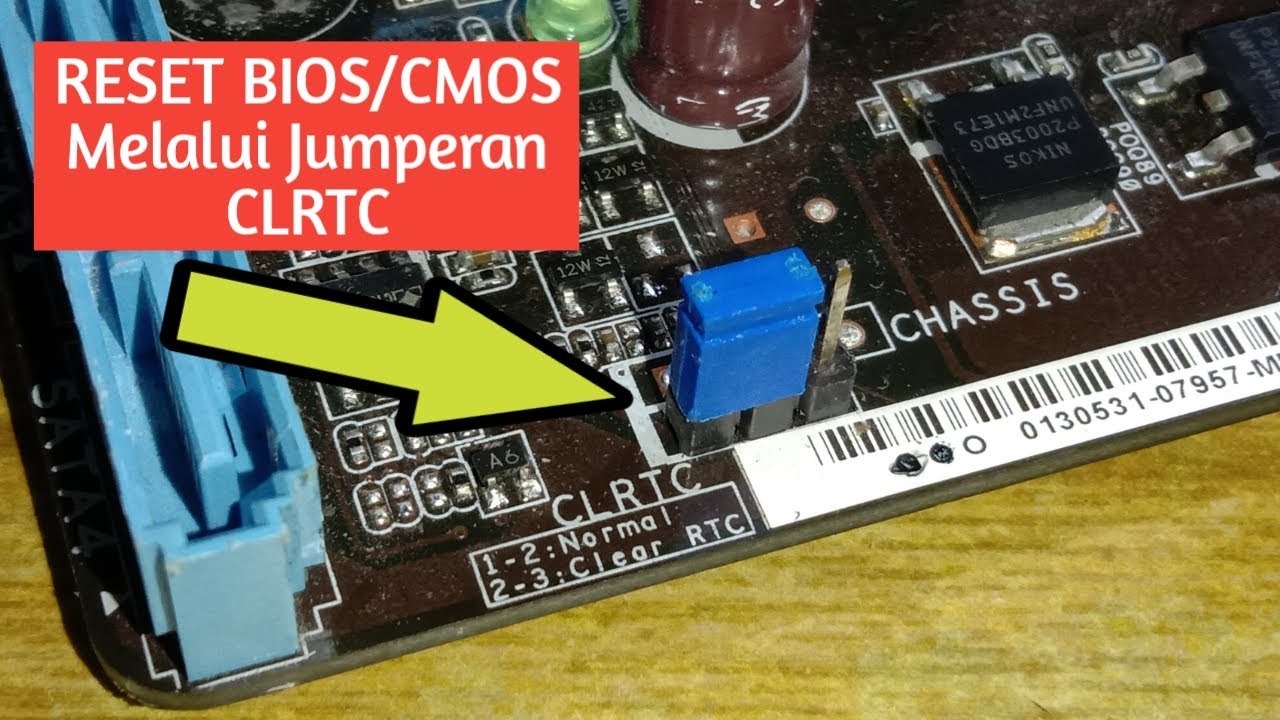

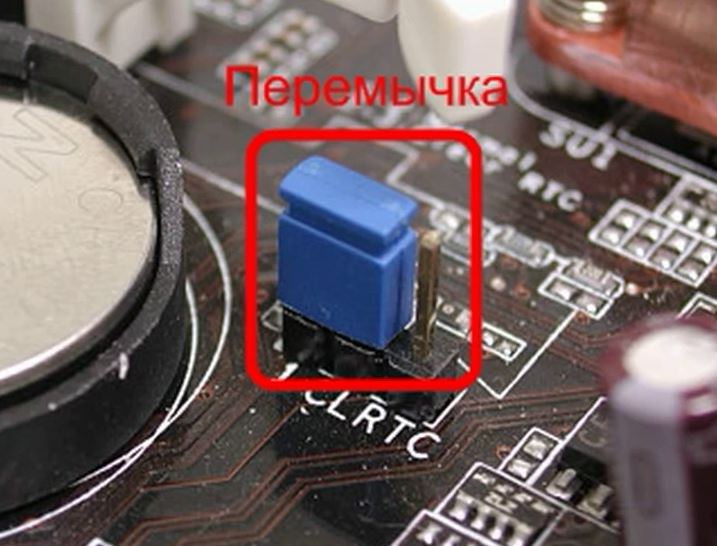

Перемычка CLRTC CHASSIS на материнке — для чего нужна?

CLRTC CHASSIS — перемычка (джампер), предназначенный для очистки памяти CMOS, данная операция также называется обнуление. Память содержит настройки биоса, поэтому можно сказать, что перемычка позволяет сбросить настройки биоса.

Важно! Если у вас материнка Асус, тогда советую сразу посмотреть офф ссылку с информацией об CLRTC:

Джампер можно встретить на разных производителей материнок — Asus, Gigabyte, MSI, ASRock и т.д.

Сброс биоса полезен в случаях:

1. Настроили так, что ПК работает нестабильно, неправильно, появились глюки, зависания и прочие лаги.
2. Пытались разогнать процессор настройками биоса (например слишком завышена частота шины FSB), но в итоге разгона нет, стабильность нарушена.
3. Установили на биос пароль, но после — забыли.
4. Желание вернуть биос к дефолтным настройкам.

Реализация на плате, принцип работы

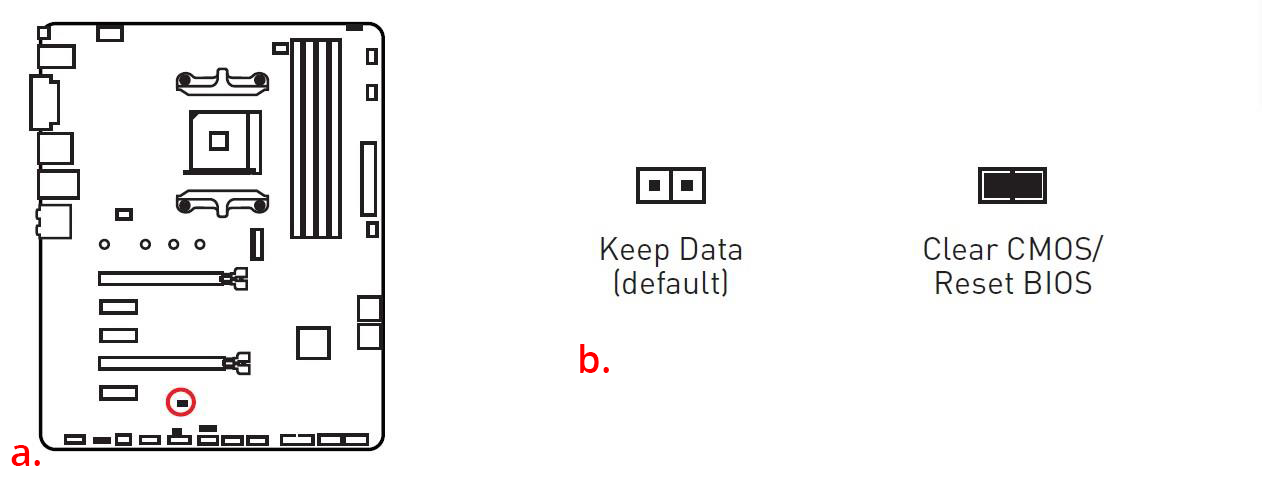

Джампер может быть реализован в виде трех вариантов:

2 контакта:

3 контакта (или 4):

Вместо контактов — кнопка (обычно на платах премиум-класса):

Важно. После сброса биоса будет сбито время и дата

В таком случае ПК может выдать сообщение при включении, точнее ошибку, что нужно сперва настроить дату/время.

Есть вариант сброса биоса через утилиту Debug, которая присутствует в составе Windows, но доступна только в 32-bit версиях, чтобы ее запустить, зажмите Win + R и напишите:

Данный вариант я не рассматривал, так как по моему мнению он требует определенных навыков от юзера да и немного сложный, как мне кажется..

Материнки Intel

Здесь все не так просто — чтобы выполнить сброс BIOS, необходимо:

1. Найти перемычку BIOS Configuration Jumper, он должен иметь 3 коннектора (pin).
2. На двух будет перемычка.
3. Необходимо ее снять, после — включить ПК.
4. После загрузки Windows — выключить.
5. Установить перемычку обратно.

Возможно после снятия перемычки ПК не будет загружать Windows, а выдаст сигнал/сообщение о том что биос сброшен. Тогда выключите комп через меню или в крайнем случае из розетки (хотя нежелательно). После поставьте перемычку обратно и включайте ПК.

Если не помогло, тогда:

1. Установите перемычку CLRTC в положение коннекторов 2-3.
2. Включите ПК.
3. После прохождение проверки/теста POST биос должен открыться сам в диагностическом режиме, где вы сможете произвести сброс биоса.
4. После — выключаем ПК и устанавливаем перемычку обратно в 1-2 коннекторы.

Примечание. Возможно на платах Интел может быть немного иначе — без перемычки означает что плата запустит биос в конфигурационном/диагностическом режиме. В любом случае — стоит посмотреть руководство к материнке.

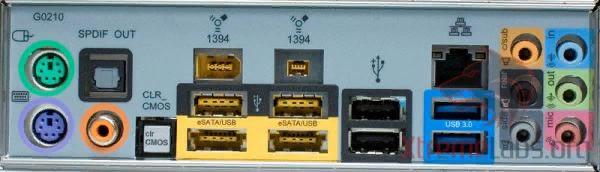

Некоторые платы могут содержать кнопку на задней панели, нажав которую, будет сброшен биос:

Заключение

1. CLRTC на материнской плате — перемычка, джампер, предназначенный для обнуления памяти CMOS, которая питает биос. После того как биос остается без питания — он сбрасывается до заводского состояния. Может называться по-другому, например Clear CMOS, Clear RTC, CLRTC CHASSIS.
2. В зависимости от платы, фирмы и ценовой категории — перемычка может быть разной: 2 штекера, 3 или даже 4. Либо в виде кнопки на плате или на задней стороне компьютерного корпуса (вернее на плате, там где разьем монитора, сетевого кабеля и т.д.).

Надеюсь информация была полезной. Удачи и добра!

Сброс BIOS

Время от времени возникает ситуация, когда компьютер отказывается загружаться из-за ошибочных настроек, сделанных в BIOS Setup. Например, вы указали слишком оптимистичные значения для частоты системной шины, выбрали слишком агрессивные тайминги для модулей памяти Многие современные материнские платы сами восстанавливают безопасные значения проблемных опций, если предыдущая загрузка компьютера не увенчалась успехом. Но, во-первых, этот механизм не всегда срабатывает, и, во-вторых, встречаются материнские платы, лишенные подобной функциональности.

Еще одна причина для сброса BIOS — неизвестный или ошибочно введенный пароль в BIOS Setup. В результате вы либо не можете войти в BIOS Setup для изменения тех или иных значений, либо вообще не можете загрузить компьютер, т.к. требуется ввести пароль, который вы не знаете.

Здесь рассматриваются рецепты, подходящие, в основном, для стационарных компьютеров. Сбросить BIOS на ноутбуке гораздо сложнее — если вы забыли пароль, оптимальным вариантом будет обратиться в авторизованный производителем сервисный центр. (Проблем с переразгоном, как правило, не возникает из-за отсутствия в BIOS Setup большинства ноутбуков необходимых для осуществления разгона опций.)

Первое, что необходимо сделать, — полностью обесточить компьютер и всю подключенную периферию. Не поленитесь, выньте сетевые шнуры из розетки: этим вы застрахуете себя от поражения электрическим током, а компьютер — от возможных повреждений из-за неаккуратных действий. Снимите крышку системного блока и найдите джампер (перемычку), отвечающий за очистку содержимого CMOS-памяти — эта память хранит, в том числе, и настройки BIOS Setup. Обычно данный джампер помечен, как Clear CMOS, могут встречаться варианты CCMOS, CL_CMOS, Clear RTC, CRTC, CLRTC, CL_RTC и т.п. Производители материнских плат в большинстве своем располагают его рядом с батарейкой, подпитывающей CMOS-память (рис. 1), либо переносят джампер на край платы, в удобное для доступа место.

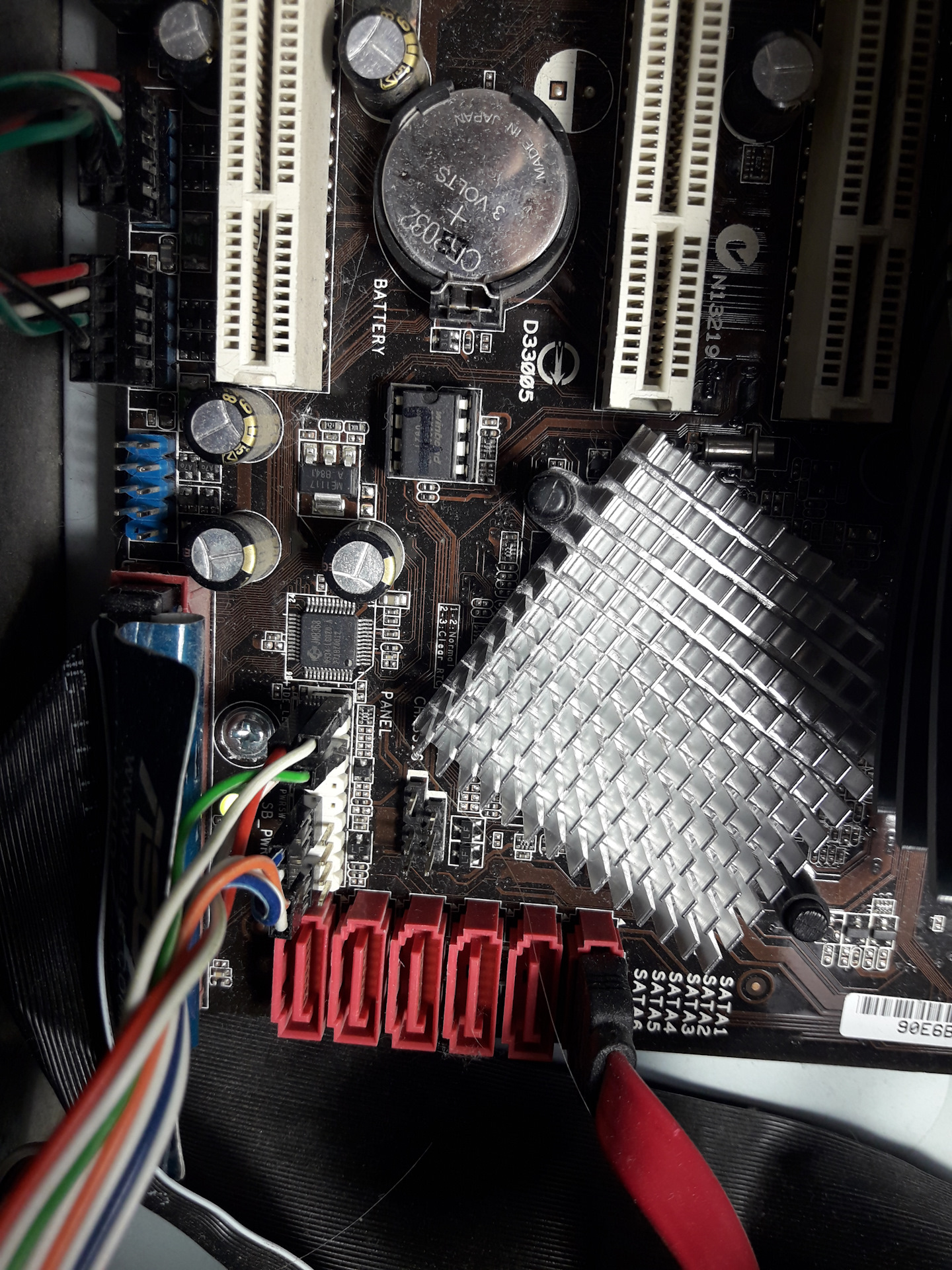

Рис. 1. Джампер очистки содержимого CMOS-памяти рядом с батарейкой

Джампер может иметь два или три контакта. В первом случае, чтобы обнулить CMOS-память, его необходимо замкнуть на пару секунд, во втором — переставить из положения 1—2 в положение 2—3 на это же время, а затем вернуть обратно.

Не забудьте, все операции должны осуществляться с обесточенным компьютером!

На недорогих системных платах джампер зачастую отсутствует, зато есть пара контактов (площадок) на печатной плате, выполняющих ту же функцию. Что ж, для сброса BIOS аккуратно замкните их отверткой на те же пару секунд. Более дорогие модели материнских плат, рассчитанные на энтузиастов, наоборот, вместо джампера предлагают удобный переключатель или кнопку (рис. 2). Думается, порядок действий в этом случае описывать уже не обязательно.

Рис. 2. Кнопка очистки содержимого CMOS-памяти

Может случиться так, что вам не удастся найти означенный выше джампер — скажем, производитель второго эшелона сэкономил на разводке этой перемычки, либо доступ к джамперу заблокирован другими устройствами. В этом случае для сброса всех значений BIOS Setup можно попробовать вынуть батарейку, подпитывающую CMOS-память (естественно, при обесточенном компьютере). После этого рекомендуется ненадолго замкнуть отверткой выводы + и – гнезда батарейки и подождать около суток, прежде чем возвращать батарейку на место. (Столь длительный срок гарантирует, что содержимое CMOS-памяти будет действительно утеряно из-за отсутствия питания.)

После сброса BIOS закройте крышку системного блока, подключите компьютер к электрической сети и включите питание. Поскольку вы обнулили все настройки, первое, что рекомендуется сделать, войти в BIOS Setup и выполнить начальное конфигурирование основных опций. Как минимум, желательно установить время и дату, проконтролировать и при необходимости задать параметры имеющихся накопителей, отключить неиспользуемые интегрированные устройства и указать порядок загрузки.

Рис. 3. Меню Maintenance Intel BIOS

Если же вам необходимо обнулить все настройки BIOS Setup на материнской плате Intel, придется минут на 10 вынуть батарейку, подпитывающую CMOS-память. Не забудьте, что это необходимо делать на обесточенном компьютере.

Опубликовано 24.01.2009, дополнено 11.02.2009.

Преимущества использования Clrtc на материнской плате Asus

Clrtc (Clear Real Time Clock) – это функция, предназначенная для сброса временных данных и настроек BIOS на материнской плате Asus. С помощью Clrtc можно исправить ошибки и неполадки, связанные с неправильными настройками системного времени.

2. Восстановление настроек BIOS:

Clrtc позволяет сбросить настройки BIOS до заводских установок. Это может быть полезно в случае, если настройки были изменены и привели к неправильной работе системы. С помощью Clrtc можно вернуться к стандартным параметрам, что поможет решить многие проблемы.

Иногда некорректные настройки BIOS могут привести к проблемам при загрузке операционной системы или появлению синего экрана смерти. В таких случаях Clrtc может помочь восстановить нормальную работу системы.

4. Простота использования:

Функция Clrtc на материнской плате Asus обычно активируется путем перемещения джампера на соответствующий пин. Это довольно простая процедура, которая может быть выполнена даже без особых навыков и опыта. В то же время, перед использованием Clrtc рекомендуется обратиться к документации, поставляемой с материнской платой.

5. Экономия времени и усилий:

Использование Clrtc на материнской плате Asus позволяет сэкономить много времени и усилий при устранении проблем с настройками BIOS и временными данными. Вместо того, чтобы пытаться исправить ошибки вручную, можно просто сбросить настройки с помощью Clrtc, что значительно ускорит процесс.

Таким образом, использование Clrtc на материнской плате Asus имеет несколько преимуществ. Эта функция позволяет обеспечить стабильную работу системы, восстановить настройки BIOS, устранить проблемы с загрузкой операционной системы и сэкономить время и усилия при устранении ошибок.

Как очистить CMOS на материнской плате ASUS | Small Business

Если ваш служебный или домашний компьютер отказывается запускаться, особенно после изменения каких-либо основных параметров загрузки или обновления микропрограммы, вам может потребоваться сброс настроек в базовой системе ввода-вывода или BIOS . Иногда вы можете сделать это с помощью подсказки меню при запуске компьютера, но если даже это недоступно, вам может потребоваться сбросить небольшой раздел памяти, известный как КМОП. Вы можете сбросить CMOS на материнской плате ASUS , соединив определенные контакты на материнской плате.

Понимание BIOS и CMOS

Большинство современных компьютеров имеют так называемую базовую систему ввода-вывода , или BIOS, , которая загружается даже раньше таких операционных систем, как macOS, Linux или 90.

Он хранит эти данные в небольшой области памяти, обычно называемой КМОП , для комплементарного оксида металла и полупроводника , технология, часто используемая для создания этой области памяти. Иногда его также называют RTC , для часов реального времени , так как он также хранит данные о том, который сейчас час, даже когда компьютер выключен. В общем, его также можно назвать NVRAM , для энергонезависимой оперативной памяти, ссылаясь на то, что он не меняется при перезагрузке системы. На Mac, его иногда называют параметр оперативной памяти, или PRAM.

Устранение проблем с BIOS

Если некоторые из ваших настроек BIOS неверны, вы часто можете исправить их, войдя в меню настройки BIOS во время загрузки компьютера.

Когда ваш компьютер запускается, ищите приглашение нажать определенную клавишу, например, F2, F8 или Удалить, для загрузки меню настройки BIOS . Если вы не видите такой подсказки, проверьте документацию по вашей системе. Если вы не понимаете настройку, обратитесь за помощью, обратитесь к производителю или другому специалисту. Записывайте изменения, которые вы вносите, и не вносите изменения наугад, так как у вас могут возникнуть проблемы с повторным запуском компьютера. 9Сброс CMOS на материнских платах ASUS знать, или меню BIOS не загрузится, вам может потребоваться сбросить память CMOS .

ASUS

Выключите компьютер и отключите его от сети

Откройте корпус вашего компьютера с помощью отвертки, обращая внимание на то, какие винты куда входят. Найдите материнскую плату вашего компьютера и найдите перемычку CLRTC, набор из двух контактов на материнской плате

Аббревиатура перемычки материнской платы ASUS CLRTC означает «очистить часы реального времени», , так как она используется для очистки RTC или

Назначение разъема

Гораздо чаще этот разъем называют джампером или перемычкой. Служит он для сброса настроек BIOS. Необходимость в этом может появиться при возникновении проблем с включением компьютера или при неудачном разгоне процессора/оперативной памяти.

CLRTC может быть выполнен в двух вариантах: 2-ух контактный и 3-ех контактный.

CLRTC на 2 контакта

Если у вас он 2-ух контактный, то чтобы сбросить BIOS с его помощью достаточно отверткой или любым другим металлическим предметом коснуться обеих контактов на протяжении 5-10 секунд. При этом кабель питания должен быть отключен от системного блока.

CLRTC на 3 контакта

Если же на вашей мат. плате CLRTC выполнен в виде 3-ех контактов, то скорее всего на первых двух будет установлена перемычка. Чтобы сбросить BIOS до заводских параметров нужно в выключенном состоянии и отключенном кабеле питания переставить перемычку на 2-ой и 3-ий контакты и оставить ее в таком положении на протяжении тех же 5-10 секунд. Затем возвращаем перемычку на контакты 1-2 и включаем системный блок. BIOS при этом уже будет сброшен до заводских параметров.
