Правильный разгон amd fx 8350 по шине и по множителю

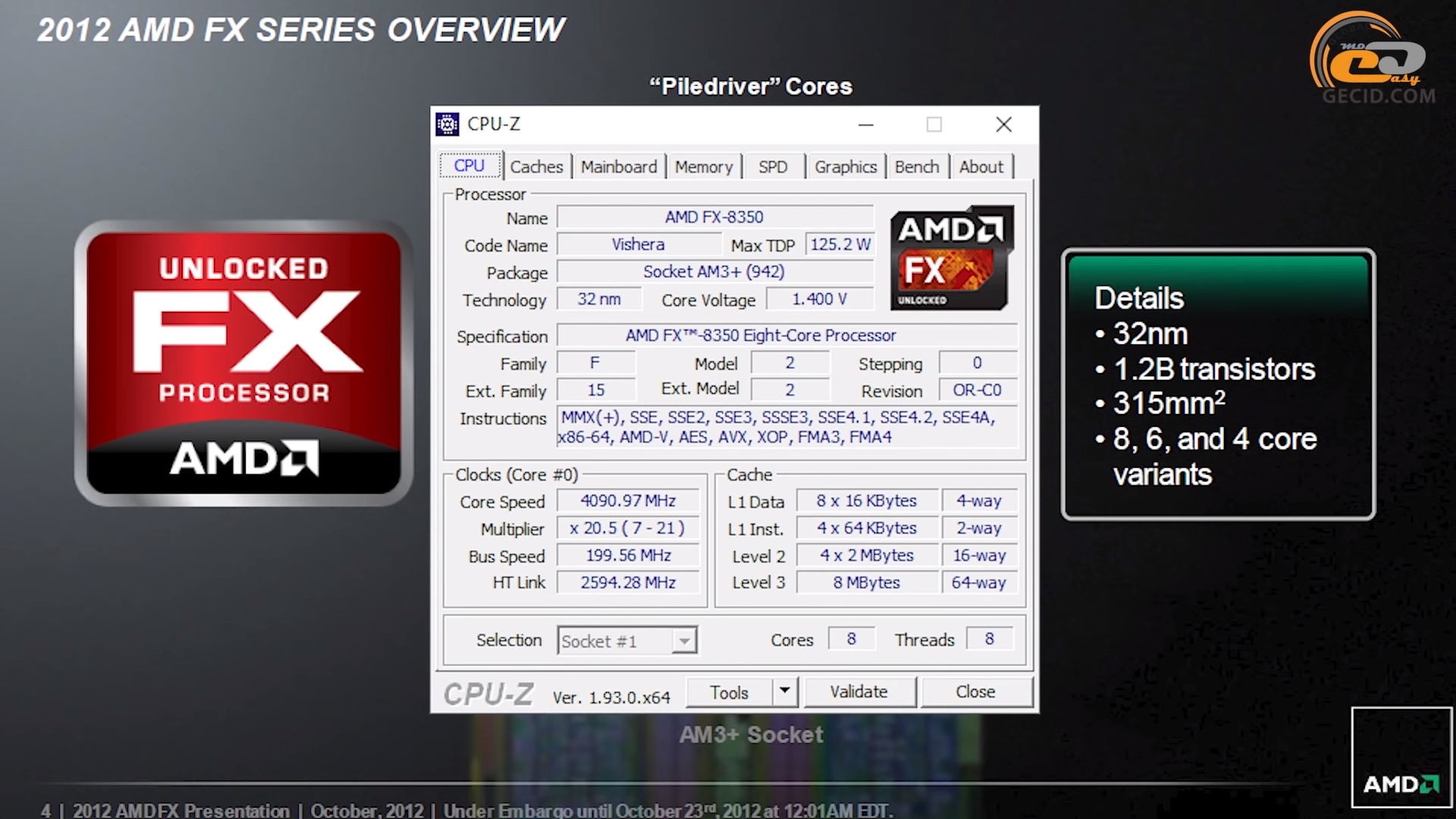

Особенности архитектуры Pildriver на которой работают процессоры AMD FX

Разгонять будем ради повышения минимального и среднего FPS в играх, а так же общей производительности процессора в профессиональных приложениях.

Ахиллесовой пятой семейства процессоров FX, является подсистема памяти в виде L3 кэша, не позволяющей процессору загружать все логические потоки, что бы обеспечить их инструкциями.

Разберем подробнее:

На кристалле находятся 4 модуля, каждый из которых содержит 2 ALU блока которые являются основными ядрами и 1 FPU блок, сопроцессор для вещественных чисел, который в свою очередь состоит из двух блоков FPU, по одному на каждый ALU.

При использовании одного потока, будет задействована производительность только половина FPU блока. И только при использовании 2-х потоков, FPU блок будет использоваться полностью.

Это и есть причина низкой производительности у FX на ядро.

К примеру процессорам intel для использования FPU блока достаточно одного потока. Хотя производительность FPU блока у FX аналогична Sandy Bridge.

В 2019 году AMD выплатила 12 млн долларов за некорректную информацию покупателям процессоров FX за так называемый «неправильный маркетинг».

Хотя по сути, технически, мы имеем 8 ядер, но 8 слабых ядер, которые по производительности аналогичны 4 ядрам у Intel при использовании всех 8 потоков. Но у FX при этом есть преимущества в виде 8 потоков а не 4 как у его прямых конкурентов i5 3570k. И в много поточных задачах он чувствует себя лучше.

Тут мы подходим к подсистеме памяти.

Что бы прокачать данными все 8 логических потока одновременно, скорости L3 кэша и оперативной памяти у данной архитектуры недостаточно.

Нужна высокая пропускная способность оперативной памяти и L3 кэша.

Если мы разгоняем только частоту процессора, мы увеличиваем скорость перехода данных внутри процессора, что затрагивает регистры на ALU и FPU блоках, а так же L1 кэш. Но L3 кэш и оперативная память остаются нетронутыми.

L2 кэш достаточно быстрый, что бы стать узким местом.

А вот L3 кэш который работает на частоте CPU/NB нужно разгонять, путем увеличения частоты северного моста, что бы увеличить пропускную способность кэша.

Поэтому нам нужно разгонять не только частоту ядра, но CPU-NB и оперативную память.

Перейдем к тестовой конфигурации …

Разгон AMD FX 8350 по шине

Разгон по опорной шине (обязательно просмотрите разгон по множителю прежде чем начинать разгон по шине).

До этого мы изменяли множители частоты процессора и оперативной памяти. Подбирая под них напряжение, при этом частота опорной шины BCLK у нас равнялась 200 MHz, если помните мы его переключили с положения AUTO на 200. Что в целом одно и то же.

Частота опорной шины равна 200 MHz на всех платах с сокетом AM3+.

Частоту опорной шины можно изменить на платах Gigabyte в разделе M.I.T. / Advanced Frequency Settings / BCLK CLOCK CONTROL

На платах ASUS — ADVANCED MODE / AI TWEAKER / CPU BUS FREQUENCY
На платах MSI — OC / ADJUST CPU FSB FREQUENCY

А вот частоты северного моста и HT мы ставили вручную при этом плата сама меняла значения множителя.

Зачем это нужно. Не на всех платах разгон по множителям работает корректно.

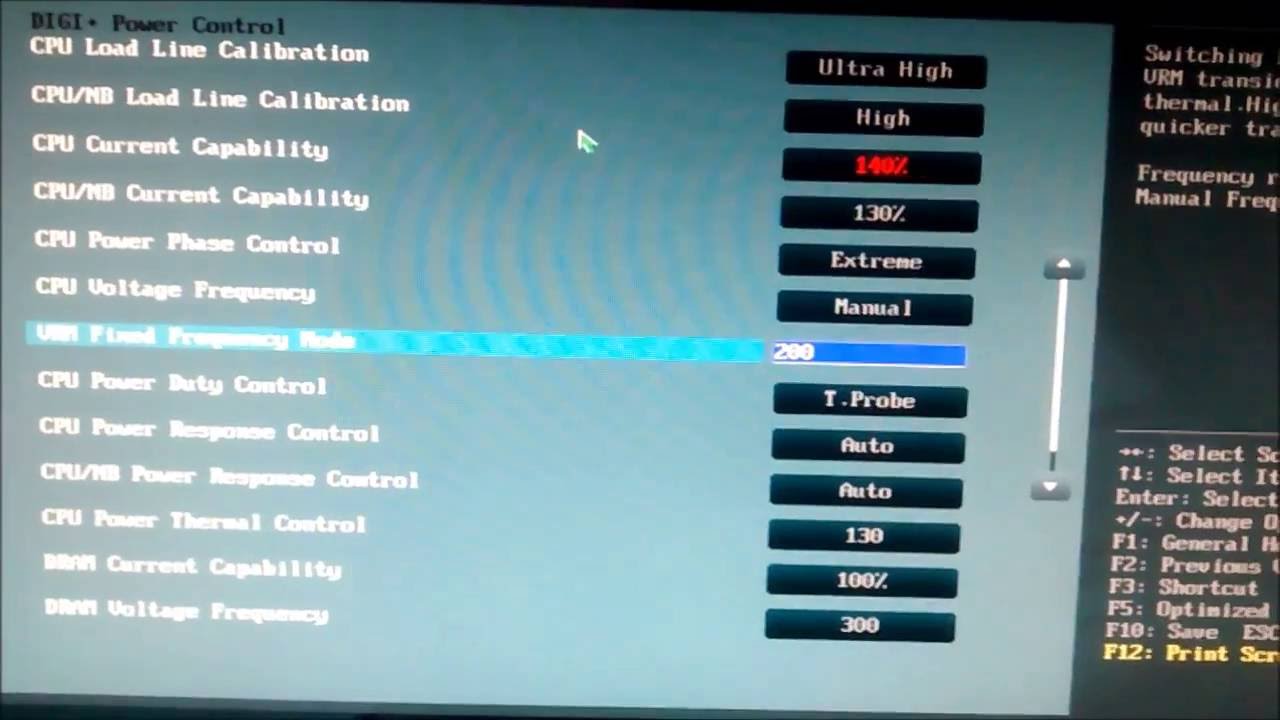

Первый этап идентичный разгону по множителю, выключаем все функции энергосбережения и включаем LLC.

Теперь при разгоне FX 8350 по шине, нам нужно изменять частоту опорной шины BCLK, которая будет влиять на частоты всех зависимых от нее показателей.

К примеру, возьмем дефолтные значения моей материнской платы и посмотрим какие там множители и что мы сможем получить при увеличении частоты BCLK скажем на 20.

BCLK равен 200 MHz
NB — 2200 MHz = 11
HT — 2400 MHz = 12
CPU — 4000 MHz — 20
RAM 1866 MHz — 9,33

Вот такие значения мы имеем по умолчанию. Как посчитать значения множителей? Делим частоту на значение BCLK и получаем множитель.

Т.е. для NB 2200 делим на 200 и получаем множитель 11.
HT множитель 12
CPU множитель 20
Оперативная память множитель 9.33

Если мы подними опорную шину на 20 MHz, мы получим такие значения частот:

NB — 2440 MHz
HT — 2640 MHz
Память — 2052 MHz
Процессор — 4400 MHz

Далее так же по очереди разгоняем все компоненты системы.

Поднимаем шину до 220, корректируем множителями показатели частот тех компонентов которые мы не хотим пока поднимать.

К примеру мы гоним частоту NB и HT:

Подняв частоту BCLK до 220 мы имеем частоту NB 2440, HT — 2640, но у нас так же поднялась частота для процессора и оперативной памяти.

Что мы делаем?

Понижаем множитель процессора до 18.5, частата будет равноа 4070MHz, множетель частоты оперативной памяти ставим 7, частота будет равна 1680. Теперь ни процессор, ни оперативная память не будут мешать нам разгонять NB.

Остается только подобрать напряжение для северного моста. Где и как это делать, смотрите разгон по множителю.

После того как подберете напряжение для NB, приступайте к разгону оперативной памяти и процессора, поднимая множители и подбирая напряжение. Множители на памяти и процессоре должны работать на всех материнских платах.

На некоторых платах это могут быть готовые профили XMP.

В этом нет ничего сложного, если вы уловили суть этого процесса.

Что и где изменять, все то же самое, что и при разгоне по множителю, только значения BCLK будет равно не 200 а тому которое вы укажите. И пересчет делаете на него с учетом ваших множителей. В примере выше я показал как это работает.Разгон FX 8350 по шине

Рассмотрение Bclk frequency и его роль в настройках BIOS

Bclk frequency (базовая тактовая частота) в биосе относится к параметру, который определяет скорость работы шины системной платы. Он является одним из основных параметров, которые можно настроить в BIOS, и его изменение может повлиять на производительность системы.

Основная роль Bclk frequency заключается в определении частоты работы процессора и других компонентов компьютера, связанных с системной шиной. Путем изменения Bclk frequency можно увеличить или уменьшить скорость работы всей системы.

Однако изменение Bclk frequency также может иметь свои ограничения. Некоторые компоненты системы могут быть чувствительны к изменению базовой тактовой частоты, и повышение ее значения может привести к неправильной работе или даже к повреждению компонентов системы.

В BIOS обычно предоставляются различные опции для настройки Bclk frequency. Например, можно изменить его значение на определенное число или выбрать один из предустановленных профилей, которые оптимально подходят для конкретных систем.

При настройке Bclk frequency важно учитывать совместимость компонентов системы и их возможности работы с разными значениями тактовой частоты. Особенно это относится к процессору, оперативной памяти и шине PCI-E, так как изменение Bclk frequency может повлиять на стабильность и производительность этих компонентов

Использование различных значений Bclk frequency может быть полезно в случае разгона системы, когда требуется повышение производительности. Однако для таких операций рекомендуется обращаться к специалистам и быть внимательным при настройке параметров в BIOS, чтобы не повредить компоненты системы и сохранить ее стабильность.

В целом, Bclk frequency играет важную роль в настройках BIOS, определяет скорость работы системы и может быть настроен с целью повышения производительности

Однако его изменение требует осторожности и знания о совместимости и возможностях компонентов системы

Настройка Bclk frequency в BIOS

Настройка Bclk frequency, или базовой тактовой частоты, в BIOS материнской платы ASUS позволяет пользователю изменять частоту работы системной шины. Это влияет на работу процессора, оперативной памяти и других компонентов компьютера.

Для настройки Bclk frequency в BIOS следуйте инструкциям ниже:

Зайдите в BIOS, нажав нужную клавишу при старте компьютера (обычно это Delete или F2).
В разделе BIOS Setup Utility найдите пункт, связанный с частотами и тактовыми частотами (обычно это Advanced Frequency Settings).
Найдите опцию, отвечающую за настройку Bclk frequency. В некоторых материнских платах это может быть названо Base Clock или CPU Frequency.
Измените значение Bclk frequency по своему усмотрению. Обычно доступно изменение от 100 МГц до 200 МГц в шагах по 1 МГц.
Сохраните настройки и перезагрузите компьютер.

Важно помнить, что изменение Bclk frequency может повлиять на стабильность работы компьютера. При неудачной настройке система может стать нестабильной или даже перестать загружаться

Поэтому, если вы не знакомы с настройками тактовых частот, рекомендуется оставить значение Bclk frequency настройкам по умолчанию.

Настройка Bclk frequency в BIOS на материнской плате ASUS может быть полезной для оптимизации работы процессора и памяти. Однако, необходимо быть осторожным при изменении этого параметра, так как неправильные настройки могут привести к неполадкам и сбоям системы.

Во время настройки Bclk frequency следует придерживаться нескольких рекомендаций:

Проверьте совместимость вашего процессора и памяти с возможностью изменения Bclk frequency. Некоторые модели процессоров и памяти не поддерживают разгон через изменение этого параметра.
Сделайте резервную копию своих данных. При неправильной настройке Bclk frequency может произойти сбой системы и потеря данных.
Изменяйте параметр Bclk frequency постепенно и тестируйте систему после каждого изменения. Это позволит вам отследить, как изменение этого параметра влияет на стабильность работы системы.
При достижении стабильной работы системы с новым значением Bclk frequency, проведите тест нагрузки, чтобы убедиться в ее стабильности при полной нагрузке процессора.
Если вы не обладаете достаточным опытом и знаниями для настройки Bclk frequency, рекомендуется обратиться за помощью к специалистам или использовать стандартные настройки BIOS.

Соблюдая эти рекомендации, вы сможете настроить Bclk frequency в BIOS на материнской плате ASUS и получить оптимальную производительность вашей системы. Однако, запомните, что любые изменения в BIOS могут повлиять на стабильность работы системы и привести к потере данных, поэтому будьте внимательны и аккуратны при настройке.

What Is BCLK Overclocking?

Looking at the formula above, it’s easy to see that you can increase the CPU clock speed in two ways:

Increasing the multiplier
Increasing BCLK

With that explanation, we can define BCLK overclocking as increasing BCLK from its default value of 100 MHz to slightly higher (for example, 100.2 MHz).

Note that the value can’t go up significantly because your hardware can’t support it.

However, as the multiplier is quite large (between 30 and 45), the gains will be noticeable.

If you want to boost the frequency by more than 100, you can increase the multiplier instead of the base clock.

Important warning: Tweaking your base clock by more than two or three percent can cause significant stability issues in your system.

That’s because the chipset is connected to all of the components on your motherboard, such as the PCI express lanes and SATA ports, which may not be able to handle the increase in base clock speed.

Therefore, if you increase the base clock too much, not only do you risk corrupting your operating system, but you may even lose data.

CPU Straps

Some processors support what’s known as a CPU strap, a significantly higher band frequency where the entire system can reach sufficient stability.

The 125 MHz strap with a BCLK of 100 Mhz and a multiplier of 30 to 45 is a typical arrangement that yields a moderate performance gain.

Note that the speed of your other components remains unchanged.

Ultimately, a stable overclock depends on your actual computer parts.

You’ll need some trial and error to hit the right combination of settings.

Последствия неправильной настройки Fch base clock

Неправильная настройка Fch base clock может привести к серьезным проблемам с вашей материнской платой и компьютером в целом. Вот некоторые возможные последствия:

1. Сбои и перезагрузки

Если Fch base clock установлен неправильно, ваш компьютер может начать перезагружаться или выключаться сам по себе. Это может быть вызвано избыточным или недостаточным питанием, которое происходит из-за неверной настройки Fch base clock.

2. Перегрев процессора

Неправильная настройка Fch base clock может привести к перегреву процессора. Установка слишком высокой частоты Fch base clock может заставить процессор работать на сверхвысокой скорости, что может вызвать его перегрев и привести к его выходу из строя.

3. Нестабильная работа системы

Если Fch base clock настроен неправильно, ваша система может стать нестабильной и работать непредсказуемо. Это может проявляться в виде зависаний, лагов, ошибок и сбоев программ.

4. Потеря данных

В случае сбоев и перезагрузок, вызванных неправильной настройкой Fch base clock, вы можете столкнуться с потерей данных. Некорректное обращение к жесткому диску и другим устройствам хранения может привести к повреждению файлов и потере информации.

В целом, неправильная настройка Fch base clock может иметь серьезные последствия для вашего компьютера и его компонентов. Поэтому, если вы не уверены в своих навыках, лучше обратиться к специалисту или производителю материнской платы для получения рекомендаций и инструкций.

Разгон поднятием частоты шины

Этот путь выгоднее. Также это единственный метод для процессоров Intel, которые не поддерживают изменение множителя в сторону увеличения. При этом разгоняется не только процессор, а и остальные компоненты системы. Но есть одно но, не всегда оперативная память может работать на повышенной частоте, и работа машины будет нарушена не из-за того, что процессор не стабилен на повышенной частоте, а по причине сбоя памяти. Правда, многие материнские платы позволяют регулировать и тактовую частоту ОЗУ.

Теперь подробнее, что делать:

Находите в меню пункт «CPU Clock» либо «CPU Frequency», «FSB Frequency», «Frequency BCLK», «External Clock» (это все одно и то же) и там увеличиваете значение частоты. При этом не спешите, делаете это постепенно, с шагом примерно в 3–5%. После каждого шага проверяете стабильность и температуру процессора. Нежелательно, чтобы он нагревался более 70 градусов. Для контроля температуры можно применить утилиту SpeedFun или ей подобную. Таким образом, находите оптимальную величину частоты шины.
Если разгон не получается из-за проблем с памятью, то пробуете выставить меньшее значение тактовой частоты для нее. Находите пункт меню, отвечающий за этот параметр в разделах «Advanced» («Advanced Chipset Features») или «Power BIOS Features». Называться он будет «Memclock index value» или «System Memory Frequency». Устанавливаете его ниже, чем значение по умолчанию, можно вообще сбросить до минимума, так как при увеличении частоты шины вырастает и он. Дальше снова повторяете все операции по разгону шины, добиваясь быстрой и стабильной работы компьютера.

Как определить оптимальное значение Fclk frequency?

Определение оптимального значения Fclk frequency в биосе может быть немного сложной задачей, но с некоторыми рекомендациями вы сможете достичь наилучшей производительности вашей системы.

Во-первых, стоит заметить, что оптимальное значение Fclk frequency может отличаться в зависимости от типа процессора и материнской платы. Вам следует проверить документацию для вашего конкретного процессора и материнской платы, чтобы узнать допустимый диапазон значений для Fclk frequency.

Если у вас имеется процессор Intel, вы можете использовать программное обеспечение Intel Extreme Tuning Utility для настройки Fclk frequency. Это позволит вам изменять значение Fclk frequency в режиме реального времени и тестировать производительность системы при разных значениях.

Если у вас процессор AMD, вы можете воспользоваться программным обеспечением Ryzen Master, предоставляемым AMD. Оно также позволяет вам регулировать Fclk frequency и тестировать производительность при разных значениях.

При определении оптимального значения Fclk frequency вам придется провести ряд тестов, чтобы найти наиболее стабильное значение, при котором производительность вашей системы максимальна. Однако, не забывайте, что увеличение Fclk frequency может вызвать нежелательные эффекты, такие как нестабильность системы или перегрев процессора.

Рекомендуется начать с низкого значения Fclk frequency и последовательно повышать его, проводя тесты производительности каждый раз, чтобы найти оптимальное значение. Если ваша система становится нестабильной или вы замечаете перегрев процессора, это может быть признаком того, что вы достигли предела стабильной работы системы, и вам следует вернуться к предыдущему значению Fclk frequency.

Важно отметить, что влияние Fclk frequency на производительность системы может быть незначительным, поэтому не всегда есть необходимость вручную настраивать его значение. В большинстве случаев, автоматическая настройка Fclk frequency в биосе будет достаточной для обеспечения оптимальной производительности

В любом случае, прежде чем изменять значение Fclk frequency, рекомендуется ознакомиться с рекомендациями производителя вашего процессора и материнской платы, а также убедиться, что ваша система обладает достаточным охлаждением для работы с повышенными значениями Fclk frequency.

Frequently Asked Questions About BCLK Overclocking

1. Can You Overclock A Locked CPU?

There isn’t a way to hack a locked CPU because locking is a physical process in the factory.

In other words, unlocking a locked CPU isn’t a software process.

However, motherboard manufacturers have found ways to work around the limitation set by CPU manufacturers.

One of the solutions is to adjust the base clock, while another approach involves increasing the system’s power limits, giving the CPU more power to consume.

2. Is BCLK Overclocking Dangerous?

Any method of overclocking can damage your computer parts because it forces them to operate at higher-than-optimal levels for extended periods.

Since adjusting the base clock affects almost all the components in your computer, it can cause more stability issues than multiplier overclocking.

However, it’s rare for components to die on the spot unless they’re old or low-quality.

To avoid problems, don’t modify the BCLK by more than two percent, or see if your CPU supports a safe strap that can give you sufficient stability.

3. Is BCLK Overclocking Worth It?

BCLK overclocking is only worth it if you need to squeeze out every bit of power from your CPU as it allows you to aim for between-multiple values.

Otherwise, aim for multiplier overclocking because it’s a more stable solution and doesn’t require as much technical knowledge or time.

It’s always better to get a CPU built for overclocking than to force a workaround.

4. Should I Overclock My CPU?

Overclocking means running your CPU at a higher speed than the nominal value indicated by the manufacturer.

Users overclock their CPUs to boost their performance.

You can expect performance gains between 10 and 50 percent depending on the setup.

The practice is prevalent among hardcore gamers and graphics/video editing professionals.

However, it also has disadvantages—mainly that it generates excessive heat and reduces your hardware’s lifespan.

Unless you need your computer to provide extreme performance while running CPU-intensive software, we don’t recommend overclocking.

NEXT:
Have To Press Power Button Multiple Times To Start My PC (Causes, Fixes)

Тестовая конфигурация для разгона

Процессор: AMD FX 8350 8 ядер 8 потоков на частоте до 4.2 GHz в турбобусте. TDP 125W.
Материнская плата: Gigabyte 970A-DS3P на сокете AM3+.
Система охлаждения: beQuiet Dark Rock 4 Pro с теплоотводом до 250W. Это избыточное охлаждения, кулера способного отвести 180W будет достаточно.
Оперативная память: Kingston HyperX Fury. Kit на 16 Gb двумя стиками по 8 Gb. На заводской частоте 1866 MHz в двухканальном режиме.
Видео карта от AMD: MSI RX5700XT Gaming. Я сознательно взял мощную карту, что бы у нас не было упора в видеокарту. И мы смогли увидеть результат разгона процессора на максимальных настройках.
SSD: Kingston A400 на 240 Gb. Под операционную систему Windows 10.
HDD: Western Digital Blue 1TB с оборотом шпинделя 7200rpm и кэшем на 64MB под игры.
Блок питания: Chifftronic Power Play GPU-750FC на 750W.

Как настроить Bclk frequency?

Bclk frequency (базовая частота) является одним из параметров, которые можно настраивать в BIOS (Basic Input/Output System) компьютера. Она определяет тактовую частоту системной шины и влияет на работу процессора и других компонентов.

Для настройки Bclk frequency в BIOS необходимо выполнить следующие шаги:

Включите компьютер и нажмите определенную клавишу, чтобы войти в BIOS. Обычно это клавиша Delete или F2, но в зависимости от производителя материнской платы может быть другая клавиша.
В меню BIOS найдите раздел, отвечающий за настройку базовой частоты (Bclk frequency). Обычно это раздел «CPU Settings» или «Advanced Settings».
Внутри раздела настройки базовой частоты вы можете увидеть параметр с аналогичным названием. Используйте клавиши со стрелками на клавиатуре, чтобы выбрать этот параметр и нажмите Enter, чтобы открыть его настройки.
В открывшемся окне настройки базовой частоты у вас будет возможность выбрать значение, которое вы хотите установить

Обратите внимание, что некоторые значения могут быть заблокированы или ограничены, в зависимости от типа процессора или материнской платы.
Используйте клавиши со стрелками, чтобы выбрать желаемое значение базовой частоты и нажмите Enter, чтобы сохранить изменения.
После сохранения изменений выйдите из BIOS, нажав клавишу Escape или используя специальную опцию «Exit» в меню.

После настройки базовой частоты в BIOS компьютер перезагрузится и новые значения будут применены. Однако, стоит отметить, что изменение базовой частоты может повлиять на стабильность работы компьютера и может потребовать дополнительной настройки других параметров, таких как напряжение и частота памяти. Поэтому, будьте внимательны и ознакомьтесь с рекомендациями производителя перед изменением параметров в BIOS.
