Оперативная память
Оперативная память состоит из множества ячеек, каждая из которых может хранить биты информации. Доступ к этим ячейкам осуществляется через адресацию. Данные в оперативной памяти хранятся до тех пор, пока компьютер остается включенным, после чего они удаляются. Поэтому оперативная память считается «преходящей» или «временной» памятью.
Основное преимущество оперативной памяти заключается в ее высокой скорости работы по сравнению с другими типами памяти. Благодаря этому, оперативная память позволяет быстро выполнять операции чтения и записи и обеспечивает более эффективную работу компьютера в целом.
| Тип памяти | Объем памяти | Частота работы |
|---|---|---|
| DDR3 | от 4 до 64 ГБ | от 800 до 2133 МГц |
| DDR4 | от 4 до 128 ГБ | от 2133 до 3200 МГц |
| DDR5 | от 8 до 512 ГБ | от 3200 до 6400 МГц |
С развитием технологий и требований к производительности компьютеров, появляются новые поколения оперативной памяти. В настоящее время наиболее распространены DDR3, DDR4 и DDR5. Основное отличие между этими типами памяти заключается в скорости передачи данных и емкости, которая постепенно увеличивается с каждым поколением.
Типы оперативной памяти
Существует несколько типов оперативной памяти:
1. DDR — это первое поколение оперативной памяти с двойным каналом передачи данных. DDR-память может работать на разных частотах передачи данных и имеет разные поколения: DDR1, DDR2, DDR3, DDR4.
2. SDRAM — это синхронная динамическая оперативная память. Этот тип памяти работает синхронно с системной шиной и обеспечивает более высокую скорость передачи данных по сравнению с предыдущими поколениями ОЗУ.
3. SRAM — это статическая оперативная память. SRAM имеет более быстрый доступ к данным и более низкое время задержки по сравнению с DRAM, но она требует больше места и стоит дороже.
4. VRAM — это видеопамять, которая специально разработана для обработки и хранения графических данных. Она обеспечивает высокую пропускную способность и быстрый доступ к графическим данным.
Выбор определенного типа оперативной памяти зависит от требований конкретной системы и требуемой производительности. Память должна быть совместима с материнской платой и другими компонентами компьютера.
Расположение модулей памяти
Наиболее типичным местом для установки модулей памяти является разъемы DIMM (Dual Inline Memory Module) или DDR (Double Data Rate) слоты на материнской плате. Эти слоты обычно доступны в количестве от 2 до 4 и предназначены для размещения оперативных модулей памяти.
Как правило, слоты DIMM имеют одинаковое расстояние друг от друга и располагаются рядом с процессором. Однако возможны вариации в конкретном месте расположения слотов в зависимости от модели материнской платы. При этом, каждый слот имеет свою нумерацию, чтобы определить порядок установки модулей памяти.
Важно отметить, что существуют различные форм-факторы модулей памяти, такие как DIMM, SO-DIMM (Small Outline DIMM) и другие, которые могут иметь разные физические размеры и подключаться к материнской плате по-разному. Поэтому перед приобретением модулей памяти необходимо убедиться, что они совместимы с выбранной материнской платой
Итак, при сборке компьютера или обновлении оперативной памяти необходимо учитывать расположение модулей памяти на материнской плате. Следует соблюдать инструкции производителя и устанавливать модули памяти в правильные слоты, чтобы обеспечить оптимальную работу компьютера.
Устройство бузера на материнской плате
Бузер на материнской плате имеет простую конструкцию и состоит из небольшого электромеханического динамика и сопутствующих элементов. Он обычно располагается рядом с другими компонентами на плате, такими как процессор, чипсет или слоты для памяти.
Принцип работы бузера на материнской плате заключается в том, что он генерирует звуки путем создания изменений в электрическом токе, который проходит через динамик. При поступлении электрического сигнала на бузер, динамик начинает колебаться, создавая звуковые волны.
Для работы бузера на материнской плате используется программное обеспечение, которое контролирует его функции. С помощью специальных команд и настроек, бузер может проигрывать различные типы звуков, включая системные сигналы, музыку или голосовые сообщения.
Бузер на материнской плате может использоваться для различных целей, таких как оповещение о событиях, ошибках или предупреждений в компьютерной системе. Он также может использоваться в играх, мультимедийных приложениях или программном обеспечении для создания звуковых эффектов.
В зависимости от производителя и модели материнской платы, бузер может иметь различные характеристики и возможности. Некоторые бузеры поддерживают многоканальный звук или имеют дополнительные функции усиления звука. Однако основная цель бузера на материнской плате – это предоставление пользователю возможности получать аудио-уведомления и комфортно работать с компьютером.
Как отличить активные и пассивные зуммеры?
Как видно на рисунке ниже, пассивный зуммер не имеет задней крышки, в отличие от активного зуммера. Это поможет вам отличить активный зуммер от пассивного. Однако нет никаких гарантий, что он всегда будет выглядеть именно так, и поэтому нам нужен еще один тест, чтобы убедиться в том что зуммер является активным.
Если по внешнему виду у вас не получается идентифицировать тип зуммера, подключите его к батарее +9 В постоянного тока, соблюдая полярность. Оба типа зуммеров по-разному реагируют на постоянное напряжение +9 В постоянного тока, поэтому по их реакции мы можем отличить один от другого.
Активный зуммер при этом будет издавать непрерывный громкий жужжащий звук до тех пор, пока мы не отключим источник питания постоянного тока, а пассивный зуммер будет издавать хлопающий и щелкающий звук, похожий на звук реле при подаче напряжения постоянного тока.
Вы также можете использовать мультиметр, чтобы измерить сопротивление и определить, является ли зуммер активным или пассивным. Сначала установите мультиметр в режим сопротивления и подключите щупы к клеммам зуммера. Активный зуммер покажет более низкое значение сопротивления, обычно 16 Ом. Если значение сопротивления высокое, то это пассивный зуммер.
Как подключить переднюю панель, если совсем ничего непонятно

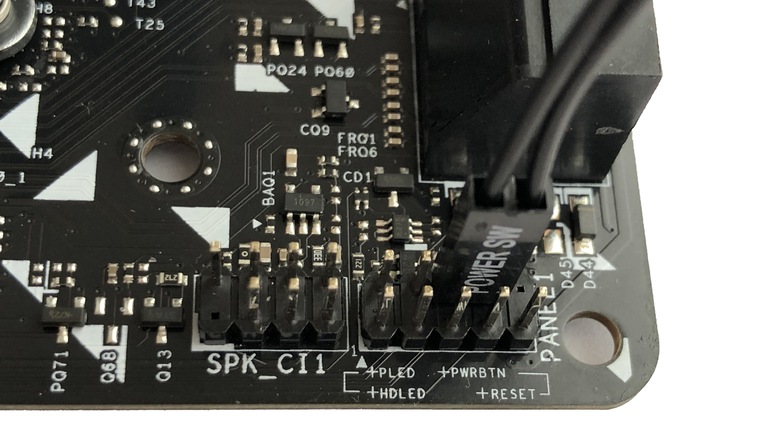

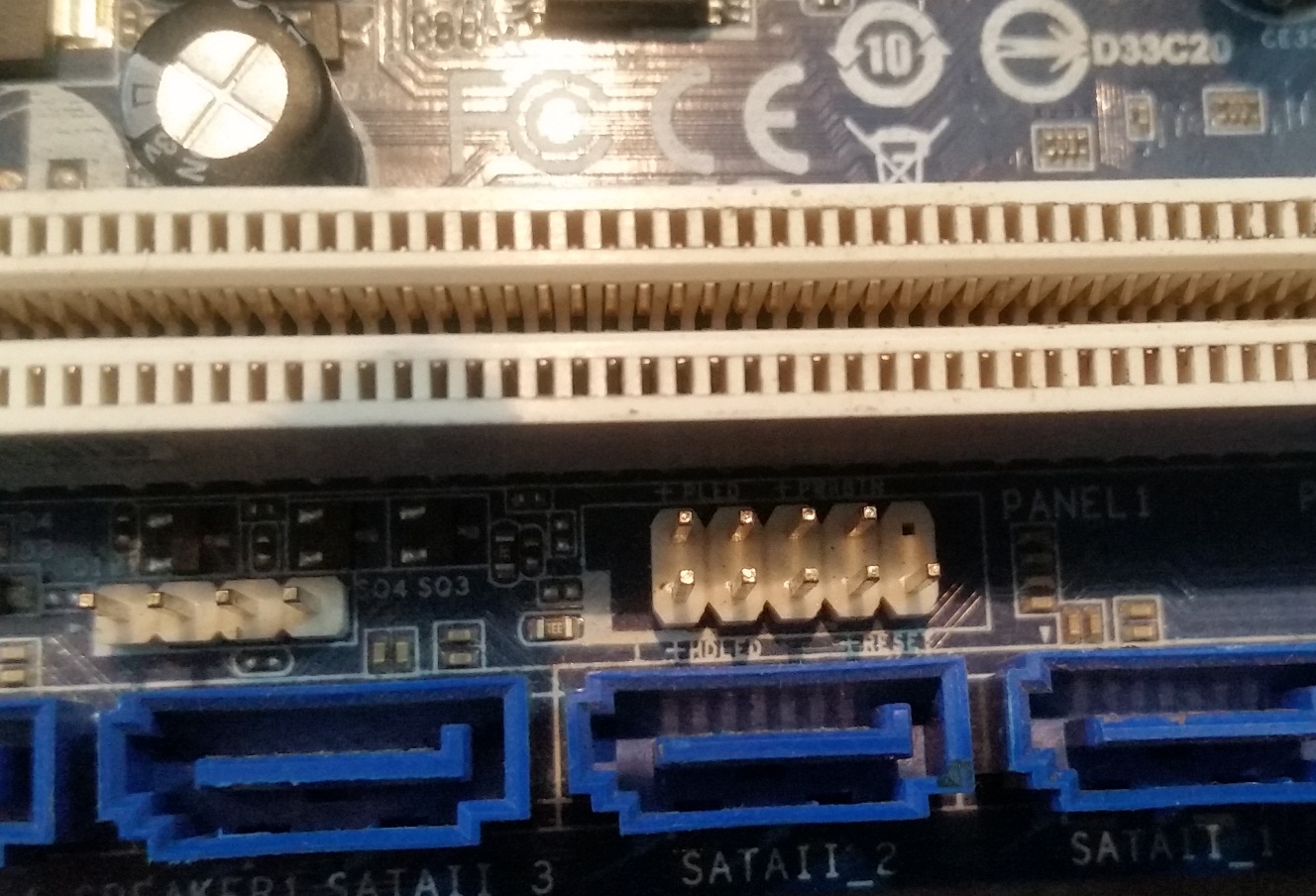

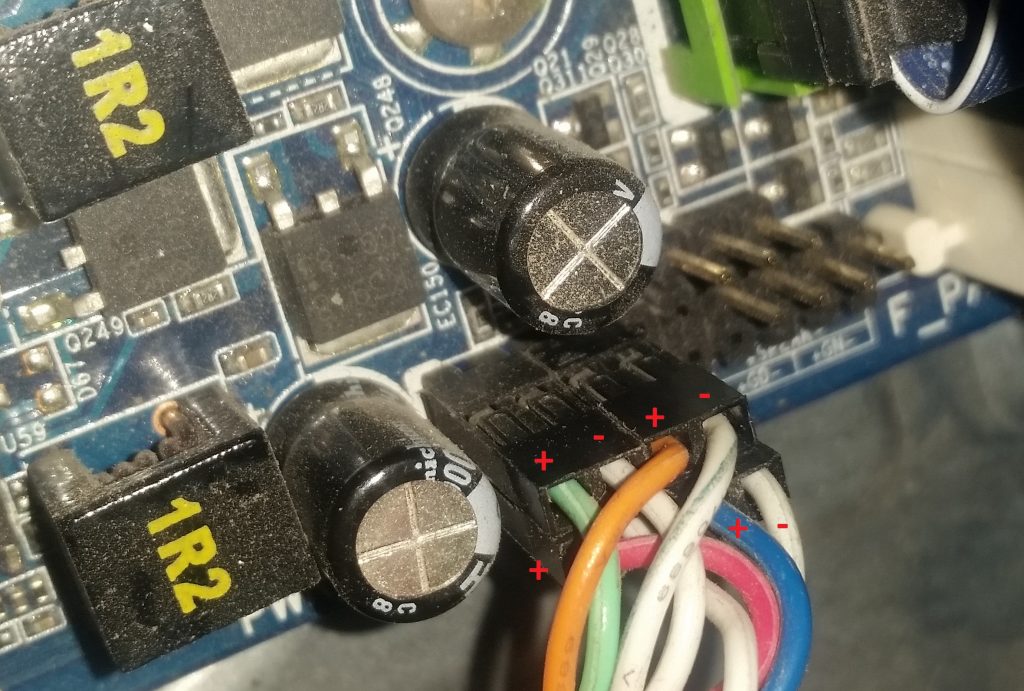

Посмотрите на фото ниже:
Вот хороший пример — старый тип распайки, к тому же мой самый не любимый. Во-первых, ничего не подписано, а во-вторых, контакты никак не скомпонованы, и не понятно какие из них образуют пары.
Здесь есть два решения проблемы:
Решение номер два:
Если нет инструкции, то можно воспользоваться следующим способом: компьютер включается в электрическую сеть, а затем по очереди кратковременно замыкаются отверткой рядом стоящие пары контактов. Когда при очередном замыкании компьютер запустится, — та пара контактов и отвечает за кнопку включения (Power). Таким же способом находится кнопка сброс (reset), только уже при работающем компьютере (при замыкании контактов для кнопки Reset компьютер перезагрузится)
Индикаторы работы жесткого диска и работы компьютера придется уже искать методом «втыка», пока они не заработают.
На этом я заканчиваю разбор подключений передней панели. В будущем планируется еще много интересных и полезных статей – подписывайтесь на обновления, чтобы быть в курсе событий на сайте.
Подключение индикаторов и кнопок питания
Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

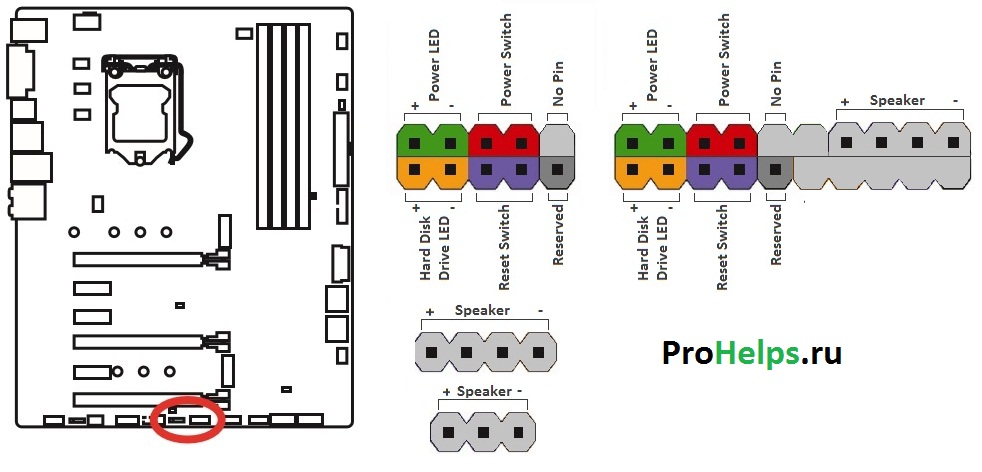

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).
Рис. №1. Разъемы передней панели.

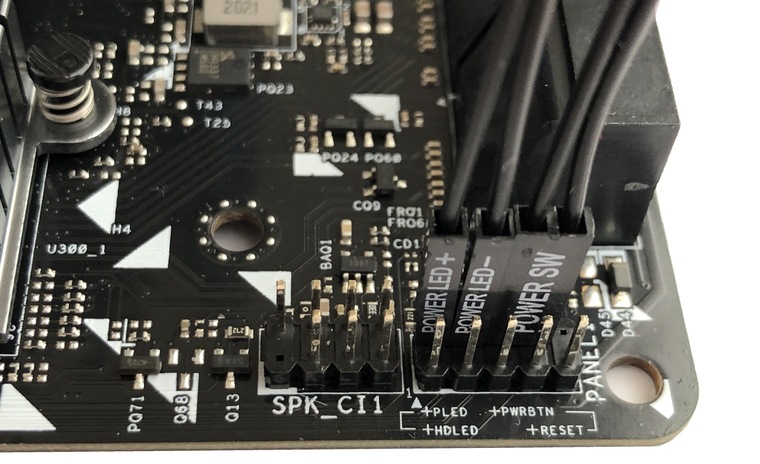

Рис № 2.0. Разъем передней панели на материнской плате.
Рис № 2.1. Разъем передней панели на материнской плате.
Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.
Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.
Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.
PWR-SW, PW SW, PW
= Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.
PWR-LED, P-LED, MSG
= Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.
RES-SW, R-SW, RES
= Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.
HDD-LED, HD
= Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.
SPK, SPKR, SPEAK
= Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.
Основные компоненты
Системная шина: Это подсистема, которая передает данные внутри компьютера. Компьютерная шина обеспечивает логическое соединение между различными периферийными устройствами компьютера. Процессоры используют шину управления, чтобы общаться с другими устройствами в компьютере. Адресная шина используется для указания физического адреса. Процессор при определении местоположение памяти читает или пишет на адресной шине. Значения, которое он должен читать или писать посылаются на шину данных. Таким образом, шина данных осуществляет доставку обрабатываемых данных. Параллельная шина способна нести несколько данных параллельно, а последовательная шина передает данные в битной форме. Внутренняя шина соединяет внутренние компоненты компьютера с материнской платой, внешняя шина соединяет внешние периферийные устройства с материнской платой.
Системная шина Блок-схема
- AGP: Сокращенно ускоренный графический порт, является точкой крепление видеокарты к материнской плате компьютера.
- HyperTransport: Это компьютерная шина с низкой латентностью, которая использует высокую пропускную способность и действует двунаправленным образом.
- PCI: (Component Interconnect – взаимодействие периферийных компонентов) относится к шине компьютера подключения периферийных устройств к материнской плате.
- PCI Express: Это формат интерфейса карты компьютера.
- USB: (Universal Serial Bus — универсальная последовательная шина), выступает в качестве интерфейса к компьютеру. USB является наиболее популярным устройством для подключения внешних устройств.
- QuickPath: Также известен как общий интерфейс системы, QuickPath является процессором меж-соединений точка-точка, и находится в тесной конкуренции с HyperTransport.
- Serial ATA: Это компьютерная шина, которая позволяет передавать данные между запоминающими устройствами хранения и материнской платой.
- Serial Attached SCSI: Это последовательный интерфейс точка-точка. Обеспечивает передачу данных с устройств хранения, таких как жесткие диски.
Центральный процессор: Это набор логических машин, которые могут выполнять компьютерные программы. Фундаментальная функция процессора — это выполнение последовательности сохраненных инструкций, известных как программы. Во время своего первого шага работы, процессор извлекает команды из памяти программ. Этот этап известен как стадия «загрузки». В стадии «декодировать», процессор разбивает инструкции на части, после чего выполняет их. В течение четвертого этапа обратной записи, процессор записывает результаты обработанных инструкций в памяти.
 |
|
| Центральный процессор | Компьютерный вентилятор |
Компьютерный вентилятор: Он прикреплен к центральному процессору и используется, чтобы понизить его температуру. Вентиляторы в корпусе компьютера помогают поддерживать постоянный поток воздух, тем самым охлаждая компоненты компьютера.
Прошивка: Это компьютерная программа, которая встраивается в аппаратное устройство. Это что-то среднее между аппаратным и программным обеспечением. Будучи частью компьютерной программы, она похожа на программное обеспечение, в то же время тесно связана с аппаратными средствами и делает ее близкой к аппаратным компонентам.
Материнская плата: Это центральный печатная плата, сокращенно PCB, которая образует сложную электронную систему компьютера. Материнская плата обеспечивает компьютерную систему со всеми электрическими соединениями, базовой схемой, и компонентами, необходимыми для его функционирования.
 |
 |
| Материнская плата | Блок питания |
Блок питания: Этот компонент отвечает за подачу питания к компьютеру. Он преобразует энергию переменного тока от электросети в низкое напряжение постоянного тока для внутренних компонентов компьютера.
Оперативная память: Память с произвольным доступом, сокращенно ОЗУ, физическая память компьютера. Она используется для хранения запущенных программ и крепится к материнской плате.
| Звуковая карта | Оперативная память |
 |
|
|
Видеокарта |
Открытый корпус компьютера |
Звуковая карта: Это плата расширения компьютера, которая позволяет производить вход и выход аудио сигналов на и от компьютера. Звуковые карты обеспечивают работу мультимедийных приложений с аудио компонентами.
Видеокарта: Видеоадаптер, который также известен как видеокарта представляет собой аппаратный компонент, который генерирует и выводит изображения на дисплее.
Контроллеры хранения: Они расположены на материнской плате или на картах расширения. Контроллеры хранения включают в себя контроллеры для жестких дисков, CD-ROM и других устройств.
Управление и индикация ПК
Если с подключением раннее рассмотренных коннекторов не должно возникнуть особых проблем, то подключение коннекторов управления и индикации ПК может доставить неопытному пользователю ряд проблем. Виной тому множество отдельных проводов, у которыз нет ни физических направляющих, ни защиты от неправильного подключения.

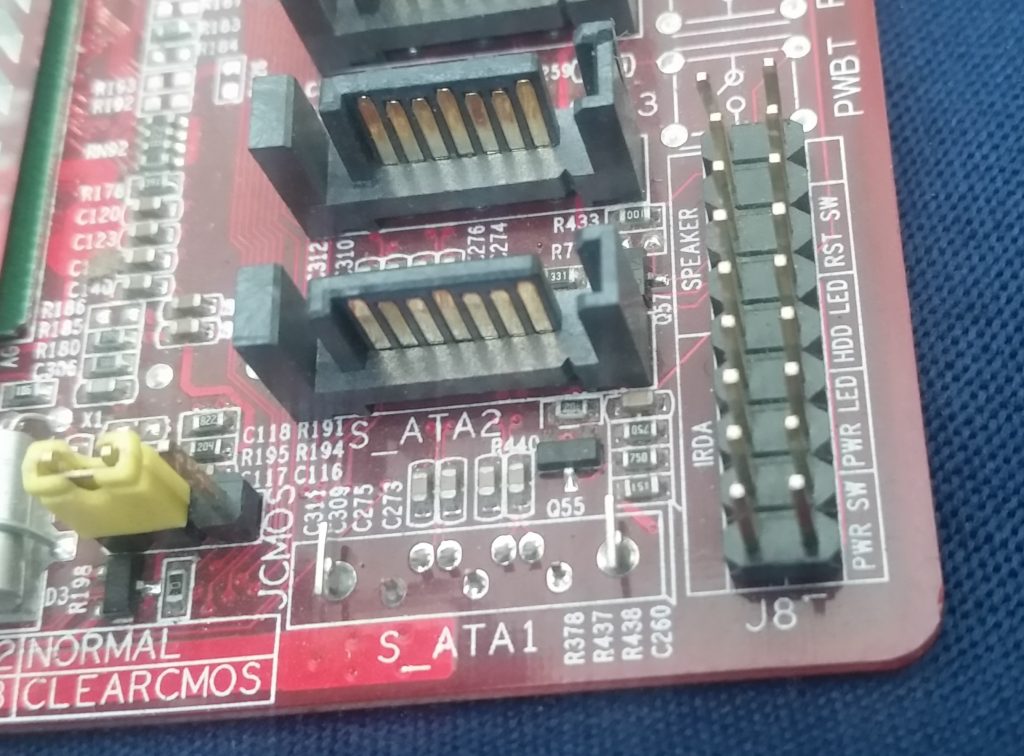

Как правило, необходимые разъемы находятся в правой нижней части материнской платы и обозначены надписью PANEL или F_PANEL. Коннекторы кнопок и индикаторов разделены на группы и располагаются друг за другом. В зависимости от конкретной платы колодки для подключения могут располагаться в разной последовательности
Поэтому важно иметь под рукой краткое руководство пользователя, где подробно указана распиновка платы. Если же его нет, можно воспользоваться подсказками производителя платы, а именно нанесенными маркировкой обозначениями рядом с колодками
Но стоит учесть, что они не во всех случаях могут быть читаемы.
Стандартная колодка представляет собой 9-pin коннектор, а коннекторы подключаются надписью вниз. Как правило, кнопка включения/выключения Power SW имеет сдвоенный провод и подключается в верхний крайний справа разъем.
Следующий шаг — подключение индикаторов, отображающих включение ПК Power LED. Нужные пины находятся в этом же ряду. Плюс — крайний слева, а минус, соответственно, правее.
На очереди кнопка перезагрузки Reset SW. В данном случае она располагается крайней справа, также, как и кнопка включения/выключения, но в нижнем ряду.
Остается лишь подключить индикацию работы жестких дисков HDD LED. Необходимый коннектор можно найти в нижнем ряду панели F_PANEL. Как и в случае с индикаторами питания ПК, плюсовой разъем находится левее, минусовой правее. В комплекте с материнской платой или корпусом пользователь может обнаружить переходник для подключения озвученных раннее коннекторов. Переходник значительно облегчает частое подключение/отсоединение миниатюрных разъемов.
Buzzer, он же зуммер, он же бипер

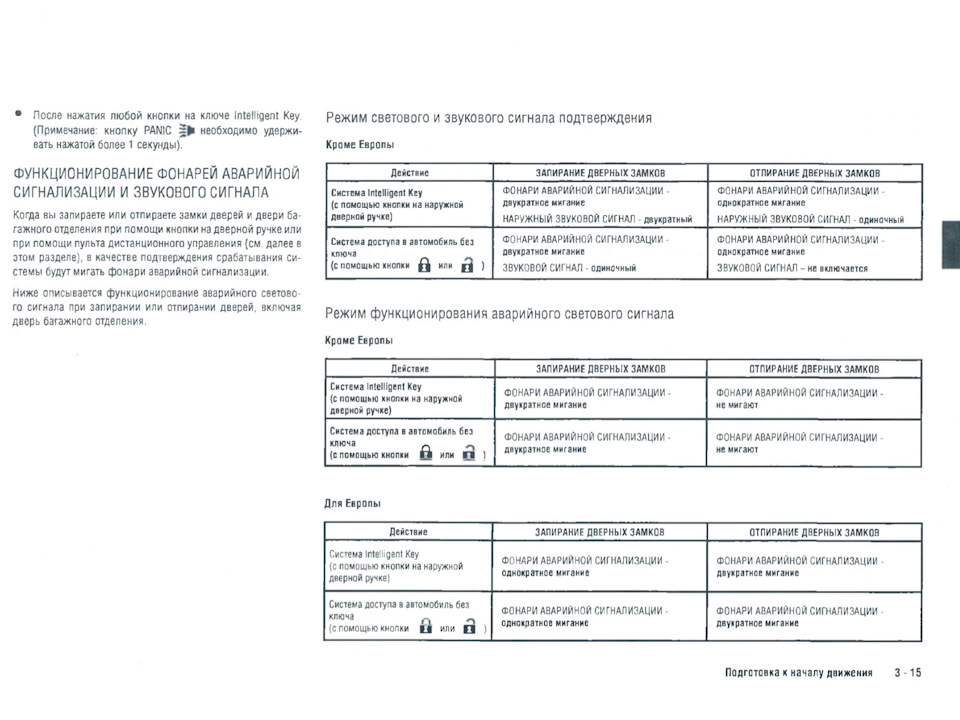

В американских Infiniti есть функция подачи звукового сигнала при открытии/закрытии автомобиля при использовании системы доступа в автомобиль без ключа (кнопка на ручке).
У меня данный функционал пропал некоторое время назад. Пропадал поэтапно, сначала звук становился тише, а затем исчез вовсе.
Из немногочисленной информации, имеющейся на американских и местных форумах становится понятно, что проблема может быть в следующих узлах:

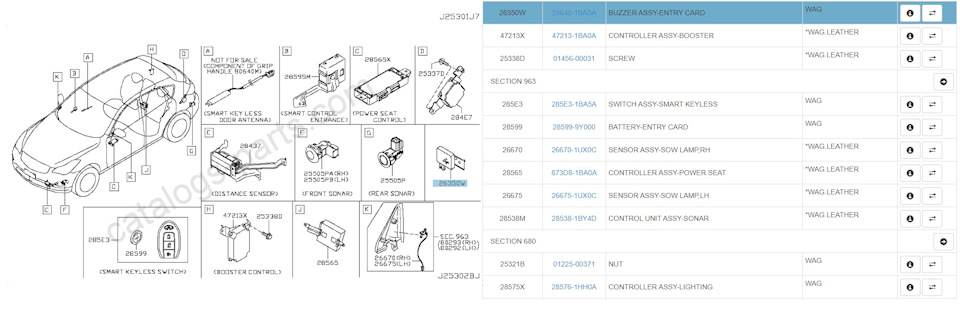

Согласно информации здесь владельцу помогла замена Buzzer assy-entry card, и он пишет, что деталь корродировала за зиму.

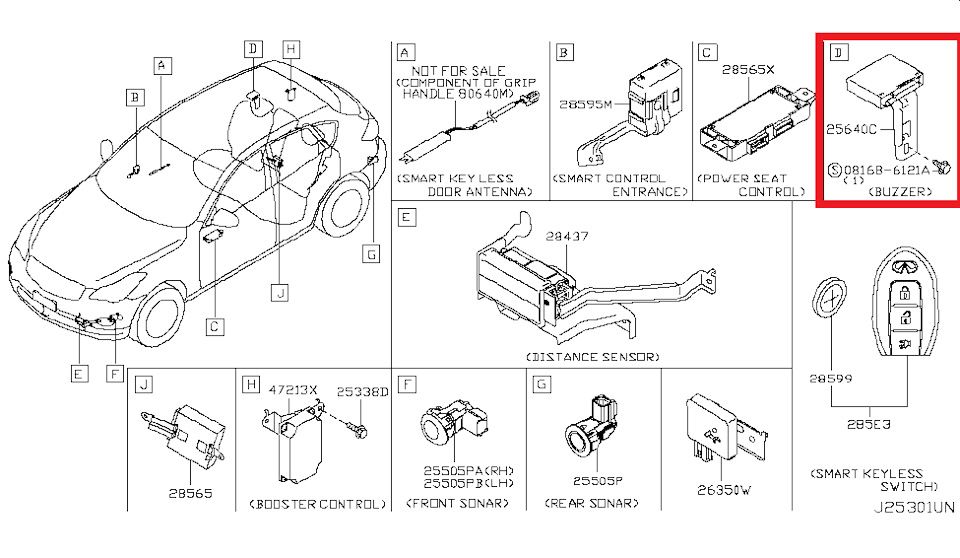

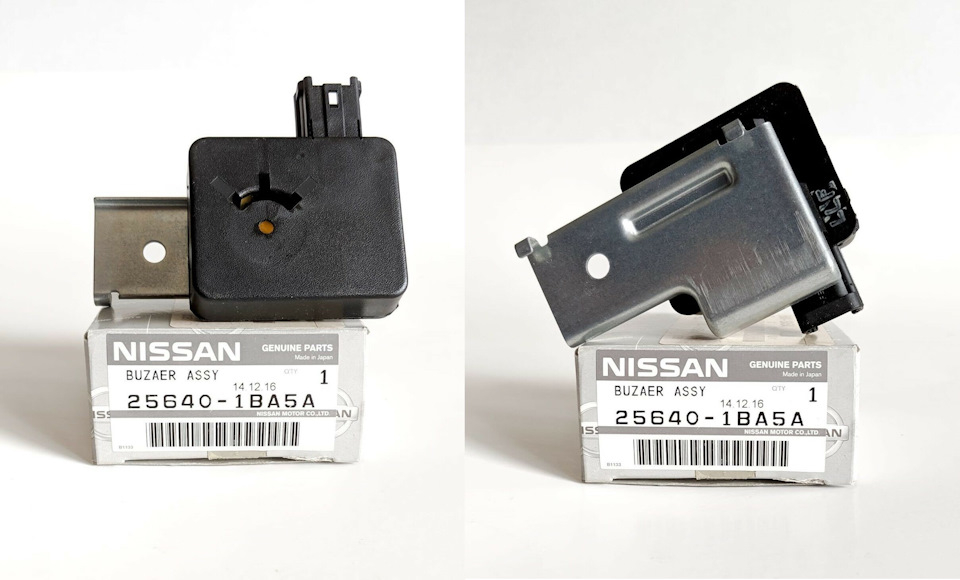

Деталь под номером 25640-1BA0B я нашел на фотографиях Slick в его записи о шумоизоляции багажника:

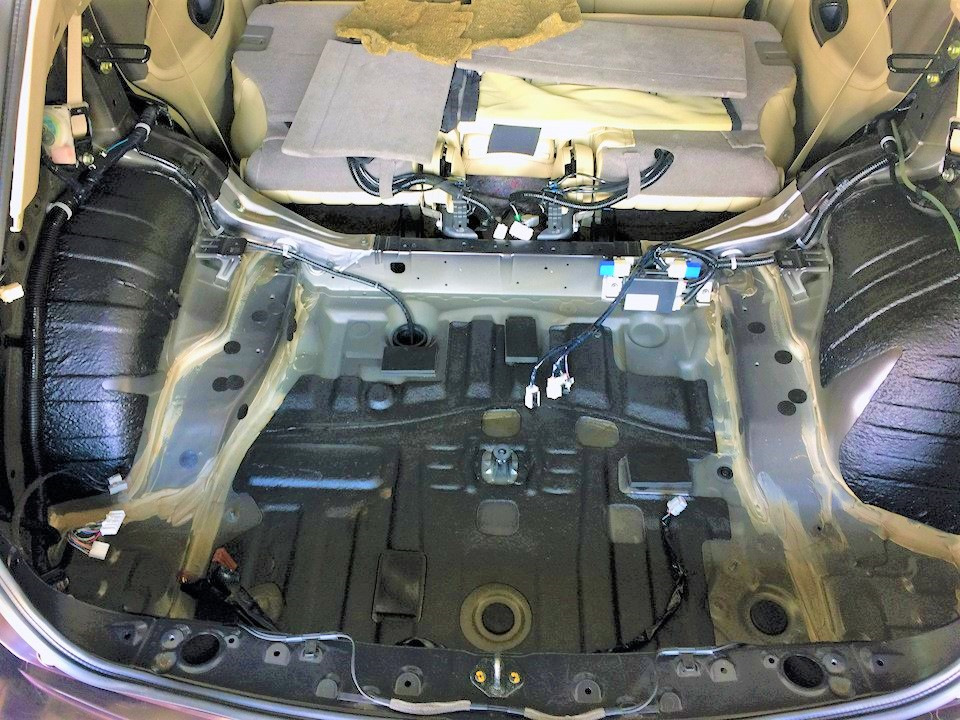

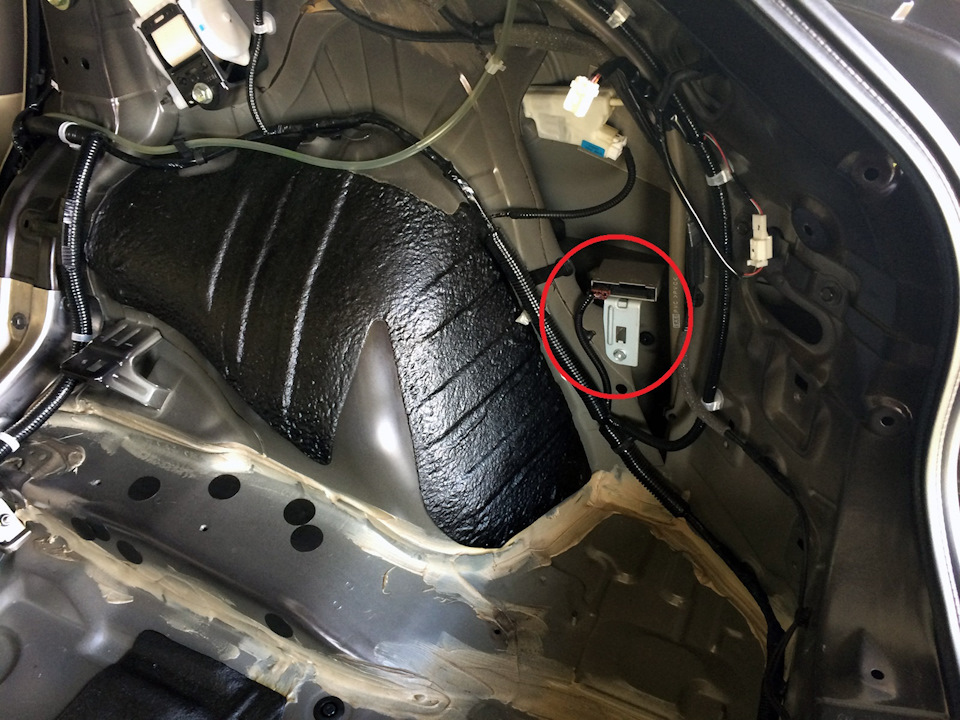

Моя текущая проблема заключается в том, что я не могу понять где конкретно искать деталь под номером 25640-1BA5A, а разбирать багажник просто так не хочется.
Замечу, что на FX данная деталь имеет номер 25640-4GA7E и находится спереди автомобиля, под фарой с пассажирской стороны. У меня ее там нет, и ничего что указывало бы на ее утерю там тоже нет.

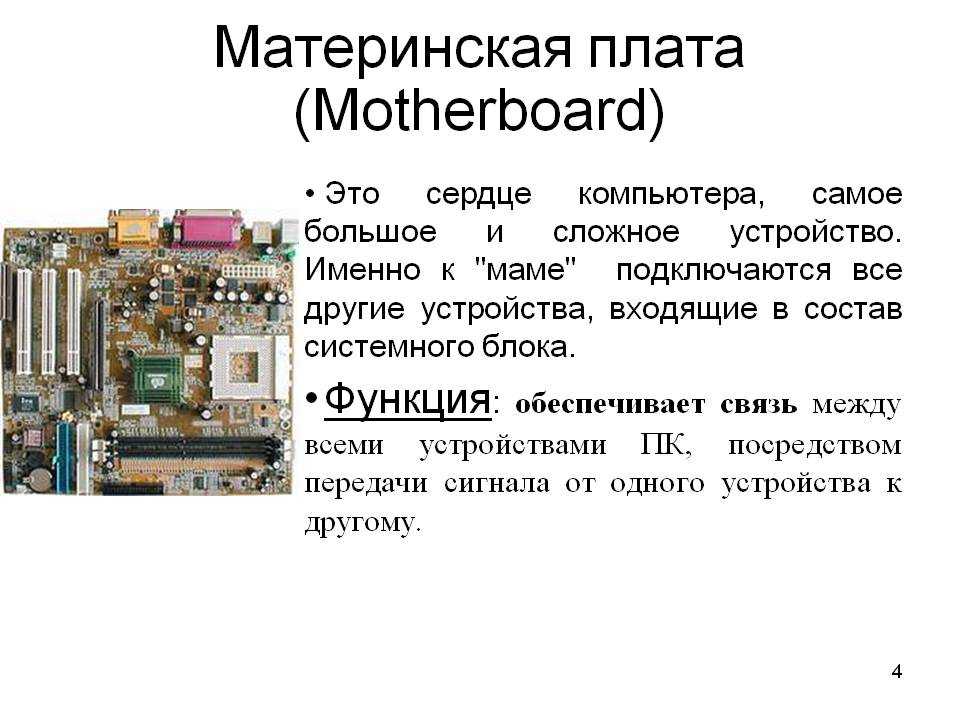

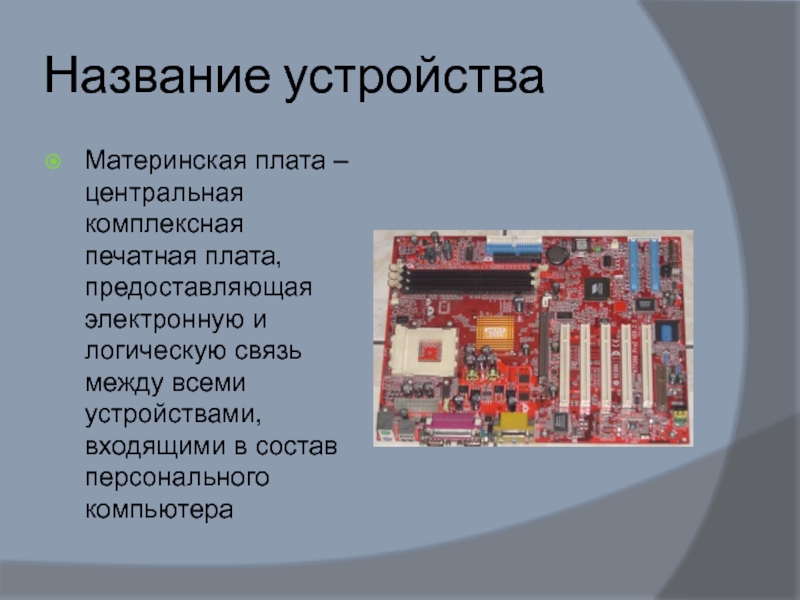

Слайды и текст этой презентации
и логическую связь между всеми устройствами, входящими в состав персонального
компьютера
жесткий диск, т.д.) и связывает их между собой, впоследствии регулируя
их сплоченный труд.
память, набор управляющих микросхем (чипсет), BIOS, кэш-память, шины, слоты расширения,
батарейка и другие устройства.
Слайд 6BIOS (Basic Input-Output System)
BIOS (Basic Input-Output System — базовая система
ввода-вывода) – это программа, прошитая в постоянное запоминающее устройство (ПЗУ)BIOS
материнской платы отвечает за проверку работоспособности контроллеров, встроенных в материнскую плату, и большинства устройств, подключенных к ней (процессора, памяти, видеокарты, жестких дисков и т.д.)
Слайд 8Основные характеристики Основные характеристики материнских плат, подлежащие отслеживанию (мониторингу)
таковы:
•напряжение питания;
•скорость вращения вентиляторов охладителей;
•температура процессоров;
•температура внутри системного блока.
Слайд 9Типы материнских плат Типы материнских плат могут быть
стандартными и нестандартными. Единственное отличие таких системных плат заключается в
том, что в первом случае по необходимости материнскую плату можно заменить другой платой, а во втором случае, возможно, дешевле будет купить новый компьютер. В целом можно выделить следующие типы материнских плат:УстаревшиеСовременныеДругие
Слайд 10Разновидности материнских плат а) объединительные платы
б) полноразмерная материнская плата
АТ
в) материнские платы LPX
Г) материнские платы NLX

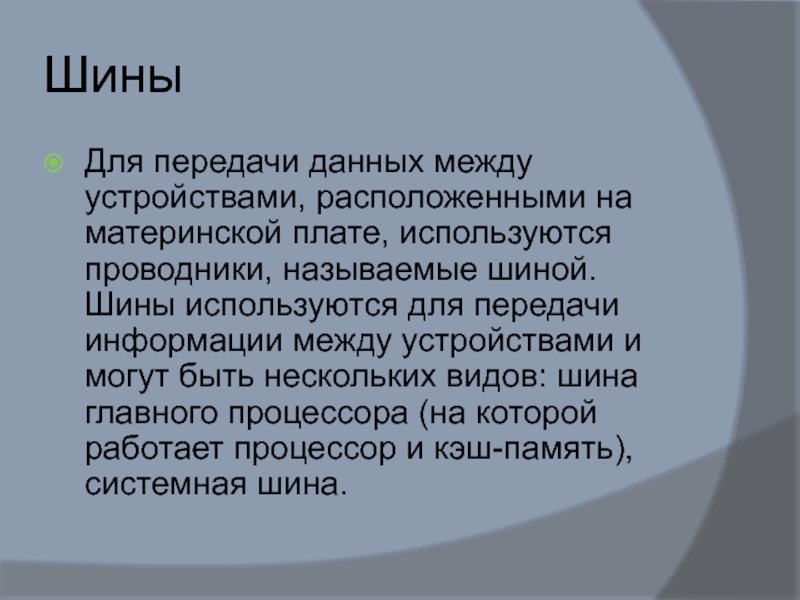

и могут быть нескольких видов: шина главного процессора (на которой работает процессор и кэш-память), системная шина.
Слайд 17ЧипсетЧипсет – набор микросхем на материнской плате, который выполняет роль
связывающего элемента, которое обеспечивает прохождение сигнала по шинам к оперативной
памяти, слотам расширения, центрального процессора, таймера и других устройств. В современных компьютерах он состоит из двух частей: северный мост и южный мост.
из элементов чипсета материнской платы, отвечающий за работу с оперативной
памятью, видеоадаптером и процессором. Одной из основных функций северного моста является обеспечение взаимодействия системной платы и процессора, а также определение скорости работы. Также северный мост обеспечивает связь всех вышеперечисленных устройств с южным мостом.
Слайд 20Южный мостЮжный мост (Southbridge) — это функциональный контроллер, известен как
контроллер ввода-вывода. Отвечает за так называемые «медленные» операции, к которым
относится отработка взаимодействия между интерфейсами IDE, SATA, USB, LAN, Embeded Audio и северным мостом системы, который, в свою очередь, напрямую связан с процессором и другими важными компонентами.
Слайд 23
Спасибо за внимание!
Оперативная память
Оперативная память является одним из основных компонентов системного блока компьютера. Она представляет собой вид памяти, которая используется для хранения временных данных, с которыми работает центральный процессор (ЦП).
Главной задачей оперативной памяти является предоставление ЦП быстрого доступа к данным. Она служит переходным звеном между ЦП и постоянным запоминающим устройством (например, жестким диском).
В процессе работы системы задачей оперативной памяти является хранение загруженных программ, приложений и данных, которые требуются для их исполнения. Оперативная память также используется для временного хранения результатов вычислений и промежуточных данных.
Оперативная память является энергозависимым элементом компьютера, поэтому все данные, хранящиеся в ней, теряются при отключении питания. Однако это не проблема, так как данные, которые требуется сохранить, передаются на постоянное запоминающее устройство, например, жесткий диск, перед выключением компьютера.
Оперативная память представлена в виде интегральных схем и устанавливается на материнскую плату системного блока. В зависимости от производителя и модели системного блока, его объем может варьироваться от нескольких гигабайт до нескольких десятков гигабайт.
Типы оперативной памяти могут быть различными, например, DDR3, DDR4 и т. д. Каждый тип имеет свои характеристики скорости передачи данных. Чем выше класс памяти, тем быстрее происходит доступ к данным и выполнение операций, что повышает производительность системного блока в целом.
Виды материнских плат по форм-фактору
Так называемые, материнки с аналогичными чипсетами для одинаковых модификаций процессоров могут отличаться некоторыми характеристиками. К таким параметрам относят конструктивные варианты исполнения. Главным признаком является размер.
Существует понятие «форм-фактор» или типоразмер материнской платы, которое обозначает геометрические размеры платы для унификации используемых системных блоков и различных периферийных устройств.
EATX
Данная разновидность материнской платы характеризуется размерами 12 на 13 дюймов или 305 на 300 миллиметров. Подобная модель, как правило, предназначена для серверного оборудования. Также устройство применяют для оснащения персональных компьютеров.
Такое решение целесообразно при необходимости подключения нескольких крупных периферийных устройств. Стоимость данных материнских плат существенно выше, чем цена обычного оборудования. В комплекте имеется до четырех больших слотов расширения, которые поддерживают шину PCIE-16.
Standard ATX
Это стандартные материнские платы характеризуются размерами 12 на 9,6 дюймов, то есть 305 на 244 миллиметров. Устройства предназначены для подключения к большинству современных персональных компьютеров. Такие материнки совместимы с любыми корпусами типа Tower и обладают слотами расширения в количестве до трех штук.
MicroATX
Материнские платы данного типа имеют размеры 9,6 на 9,6 дюймов или 244 на 244 миллиметров. Такая модификация считается упрощенной версией АТХ. Конструкция дополнена одним слотом расширения. Следует учитывать определенные ограничения на число портов USB. Модели отличаются демократичной стоимостью и экономичным потреблением электроэнергии.
Mini-ITX
Специализированные модификации главных плат размером 6,7 на 6,7 дюймов или 170 на 170 миллиметров устанавливают на небольшие системные блоки, которые преимущественно используют для офисного оснащения. В данном случае используется урезанная версия слота расширения, либо он отсутствует.
Особенность конструкции заключается в наличии встроенного процессора, который в случае поломки не подлежит замене. Такие платы отличаются экономичным потреблением электроэнергии. Мощность блока питания составляет 100 Вт. Если сравнить данную модель с наиболее простой платой microATX, то во втором случае требуется источник питания мощностью от 300 Вт.
Mini-STX
Специализированная материнская плата размером 5,7 на 5,5 дюймов или 147 на 140 миллиметров предназначена для оснащения микрокомпьютеров. В данном случае отсутствуют слоты расширения, а процессор при необходимости можно заменить. Конструкция дополнена встроенной видеосистемой. Такая модель чаще всего устанавливается на офисные и мобильные ПК.
В том случае, когда требуется определить тип установленной материнской платы, можно воспользоваться данными методами:
- программы диагностики, включая CPU-Z, AIDA, PC Wizard;
- с помощью DMI;
- разбор системного блока и осмотр надписи на плате, которая находится между слотами расширения.
Первый способ является наиболее предпочтительным. Это связано с отсутствием необходимости разбирать оборудование, так как зачастую подобные действия выполнить невозможно из-за конструктивных особенностей или действующей гарантии.
Жизненно важные части любого компьютера
Компьютеры состоят из нескольких электронных чипов, каждый из которых имеет определённую функцию. Жизненно важные части, находящиеся в каждом компьютере, включают
- материнскую плату,
- жёсткий диск,
- процессор,
- ОЗУ (оперативное запоминающее устройство),
- видеокарту,
- блок питания и
- другие дополнительные аксессуары,
- например, такие как дисководы и беспроводные сетевые карты.

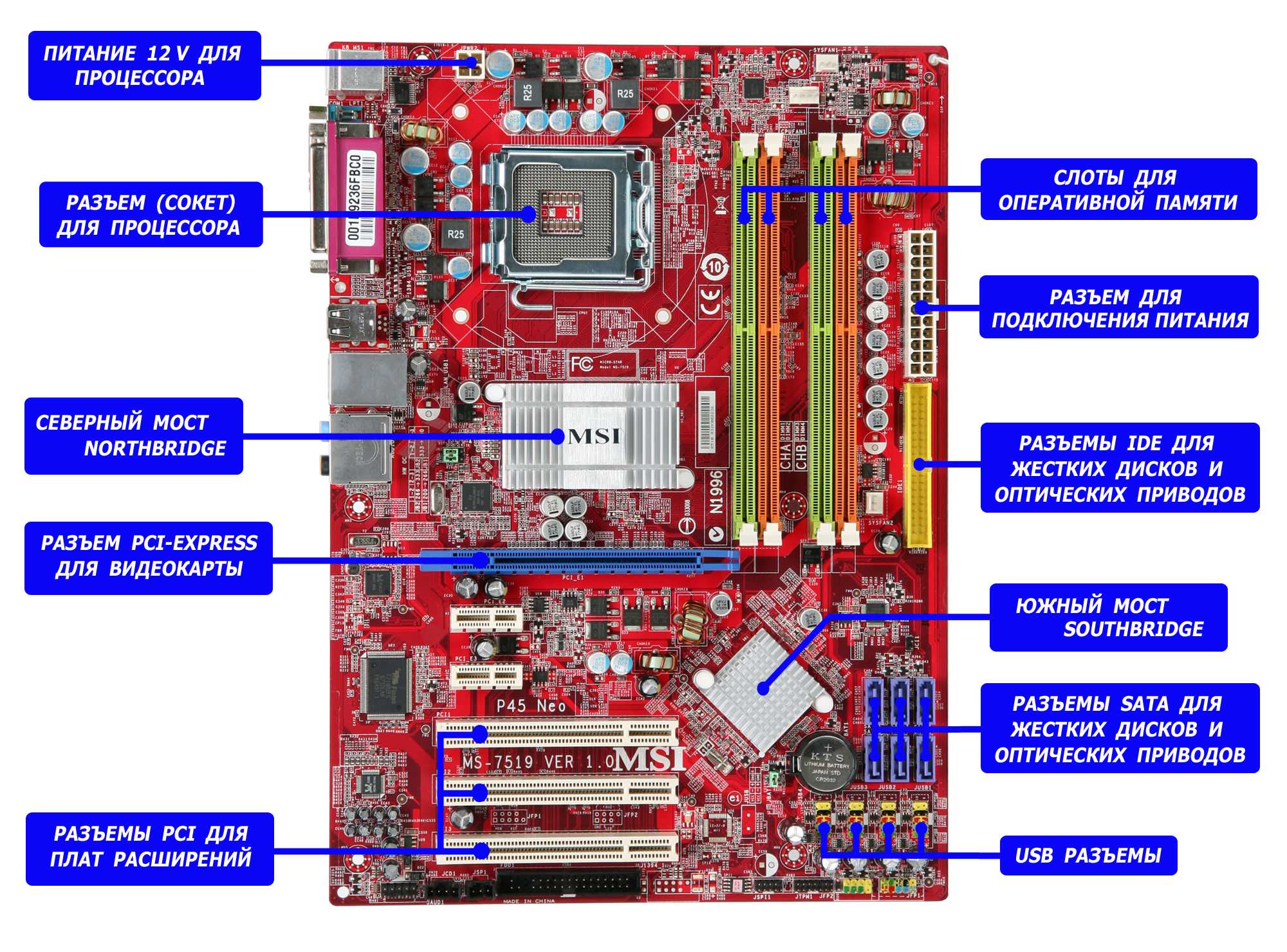

Материнская плата
Материнская плата – это большая плата (именно плата или, как иногда говорят, печатная плата, используя радиоэлектронную терминологию), к которой присоединяются все остальные детали компьютера.

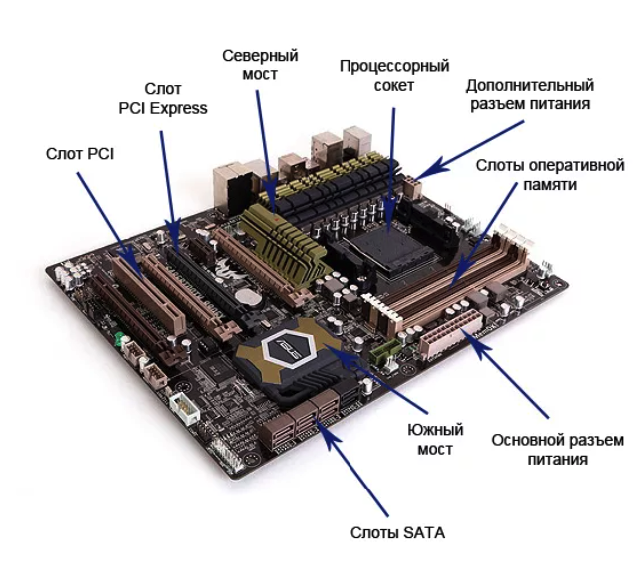

Материнская плата компьютера
Материнская плата действует как станция управления, которая соединяет и объединяет другие части (отсюда и название – «материнская»).
Например, процессор, оперативная память и видеокарта подключены непосредственно к материнской плате. Также довольно часто встречается конфигурация, когда видеокарта смонтирована прямо на материнской плате. Каждый из перечисленных элементов компьютера имеет дело с различными аспектами обработки информации.
Оперативная память
Оперативная память хранит текущую рабочую информацию на компьютере. При открытии программы, например, Интернет-браузера, некоторая часть из оперативной памяти выделяется для работы этого браузера.
Оперативная память компьютера
После выключения компьютера вся информация из оперативной памяти автоматически удаляется. Сохранить свои труды (тексты, рисунки и т.п.) пользователь может, например, на жестком диске.
Процессор и видеокарта
Процессор и видеокарта обрабатывают информацию, необходимую для выполнения различных функций в компьютере.
Например, запуск игры на компьютере требует постоянного анализа информации. Выполнение этой задачи ложится на процессор и видеокарту.
Процессор
Процессор получает, обрабатывает и отправляет обработанную информацию в адрес других устройств компьютера. Тогда как видеокарта обеспечивает вывод обработанной информации на экран монитора компьютера (отсюда и название «видео» карта).
Жёсткий диск
Жёсткий диск выступает в качестве памяти для долгосрочного хранения информации. Жесткий диск на компьютероном сленге называют еще
- винчестером,
- иногда — хардом или
- хард-диском.
Последнее название заимствовано из английского языка: Hard Disk.
Жесткий диск
В оперативной памяти информация хранится только во время работы компьютера (это так называемая энергозависимая память).
А в жестком диске информация хранится и при отключенном компьютере (это так называемая энергоНЕзависимая память).
Информация о компьютере, музыка, фильмы и фотографии хранятся на жёстком диске. Это место также используется для хранения программ, таких, например, как текстовые редакторы или игры.
Блок питания
Наконец, важным элементом компьютера является источник электрического питания, который распределяет необходимую электроэнергию для работы каждой части компьютера. Один из основных шнуров от источника электропитания идёт к материнской плате для питания различных чипов.
Блок питания компьютера
Другие шнуры питания используются для работы устройств, смонтированных отдельно от материнской платы, например, для питания жестких дисков, дисководов CD-дисков, вентиляторов охлаждения компьютера и прочих элементов.
Кроме того, ноутбуки имеют аккумуляторную батарею для того, чтобы пользователь мог при необходимости какое-то время работать без подключения зарядного устройства ноутбука к сети 220В.
Аксессуары
Есть много компьютерных частей, которые не являются необходимыми для функционирования системы, но которые являются несомненно важными для пользователей. Эти дополнения включают такие вещи, как CD- и DVD- приводы, беспроводные интернет карты, ТВ-тюнеры, звуковые карты и др.
CD_DVD привод компьютера
Различные типы приводов дисководов (CD- DVD- и др.) не подключены непосредственно к материнской плате, а соединяются с ней и с блоком электропитания с помощью нескольких кабелей. Кабель подключения к материнской плате несёт информацию к дисководам и от них, а кабель подключения к источнику электропитания даёт приводу электричество для работы.
Беспроводные интернет карты, ТВ-тюнеры и звуковые карты подключаются непосредственно к материнской плате и не требуют отдельных кабелей для подачи питания от сети. Каждое из этих устройств обеспечивает определённую функцию в компьютере. Например, они дают более высокое качество звука или возможность смотреть телевизионные программы на мониторе компьютера.
Виды материнских плат и их характеристики
Материнская плата является одной из самых важных компонентов компьютера, которая объединяет и обеспечивает взаимодействие всех остальных компонентов. Она представляет собой печатную плату, на которую устанавливаются процессор, оперативная память, видеокарта, жесткий диск и другие устройства.
На рынке существует несколько видов материнских плат, каждая из которых имеет свои характеристики и применение. Рассмотрим некоторые из них:
ATX
Форм-фактор ATX является наиболее распространенным и широко используется в большинстве домашних и офисных компьютеров. Он обладает размерами 305×244 мм и поддерживает различные типы процессоров и слоты расширения. ATX позволяет легко устанавливать и заменять компоненты благодаря своей универсальности и хорошей разъемной конструкции.
Micro ATX
Форм-фактор Micro ATX разработан как компактный вариант ATX и имеет размеры 244×244 мм. Он представляет собой уменьшенную версию ATX с меньшим количеством слотов расширения, но сохраняет совместимость с процессорами и другими компонентами. Micro ATX часто используется в мини-компьютерах и HTPC (мультимедийные компьютеры для домашнего кинотеатра).
Mini ITX
Mini ITX — еще более компактный форм-фактор материнской платы, который обычно имеет размеры 170×170 мм или 170×200 мм. Он предназначен в первую очередь для создания мини-пк и компьютеров с низким энергопотреблением. Mini ITX имеет ограниченные возможности для расширения и подключения дополнительных устройств, но идеально подходит для простых задач, таких как интернет-серфинг и офисные операции.
EATX
EATX (Extended ATX) — это форм-фактор материнской платы, используемый в высокопроизводительных компьютерах и рабочих станциях. Он обладает большими размерами (305×330 мм или 330×356 мм) и расширенным набором слотов для подключения дополнительных устройств. EATX позволяет установить мощные процессоры, большое количество памяти и более одной видеокарты.
Характеристики материнских плат
При выборе материнской платы важно обратить внимание на ее характеристики, которые определяют ее возможности и совместимость с другими компонентами. Вот некоторые основные характеристики материнских плат:
- Сокет процессора: указывает на тип и версию сокета, который поддерживается материнской платой. Разные процессоры требуют разные сокеты.
- Чипсет: определяет возможности материнской платы, такие как поддержка определенных разъемов, памяти и интерфейсов.
- Слоты расширения: определяют количество и тип слотов для установки видеокарт, сетевых карт и других устройств.
- Поддерживаемая память: указывает на типы памяти (DDR3, DDR4 и другие) и их максимальную поддерживаемую частоту.
- Разъемы для подключения устройств: включают USB, SATA, Ethernet и другие разъемы, необходимые для подключения устройств хранения данных, сетевых устройств и периферийных устройств.
Учитывая эти характеристики, можно выбрать подходящую материнскую плату, которая лучше всего подойдет для ваших потребностей и удовлетворит требования вашей системы.
Видеокарта
Видеокарта – это главный компонент системного блока компьютера, отвечающий за обработку и вывод изображения на монитор
Основные функции видеокарты:
- Обработка графической информации
- Управление отображением изображения на мониторе
Видеокарта имеет свой графический процессор (GPU), который выполняет сложные математические операции для создания и обработки графики.
Наиболее важные компоненты видеокарты:
- Графический процессор (GPU) – ядро видеокарты, обрабатывающее графическую информацию
- Видеопамять – память, используемая для хранения графических данных и текстур
- Шины памяти – каналы передачи данных между графическим процессором и видеопамятью
- Выходы видеосигнала – разъемы видеокарты, через которые подключается монитор или другие устройства отображения
- Охлаждение – система охлаждения, которая предотвращает перегрев компонентов видеокарты
Видеокарты могут отличаться по производительности в зависимости от модели и характеристик, таких как количество ядер графического процессора, объем и тип видеопамяти, тактовая частота и другие параметры.
Примеры популярных производителей видеокарт:
Производитель
Модели видеокарт
NVIDIA
GeForce RTX 2080 Ti, GeForce GTX 1660, etc.
AMD
Radeon RX 5700 XT, Radeon RX 5600 XT, etc.
Intel
Intel Xe Graphics, Intel Iris Xe MAX Graphics, etc.
Выбор видеокарты зависит от конкретных требований и задач пользователя, таких как игры, графический дизайн, видеомонтаж и другие.
